2024年高考物理电学实验专题逐个击破专题05 多用电表的结构与使用方法

这是一份2024年高考物理电学实验专题逐个击破专题05 多用电表的结构与使用方法，文件包含2024年高考物理电学实验专题逐个击破专题05多用电表的结构与使用方法原卷版docx、专题05多用电表的结构与使用方法解析版docx等2份试卷配套教学资源，其中试卷共55页， 欢迎下载使用。


（二）多用电表的电压、电流量程及其读数问题
（三）多用电表测电阻的原理及其误差分析
（四）多用电表的测电阻的步骤
（五）干路电流计算多用电表原理
（1）简单的并联结构
（2）完整的多用电表结构
（六）多用电表的双倍率问题
（1）通过开关闭合并联电阻改变倍率
（2）通过选择开关使用不同的电路模式改变倍率
（3）改变倍率的处理方法
（七）多用电表与各种仪器的组合求解自己的内部信息
（1）与电阻箱的组合
（2）与电压表的组合
（3）与电流表的组合

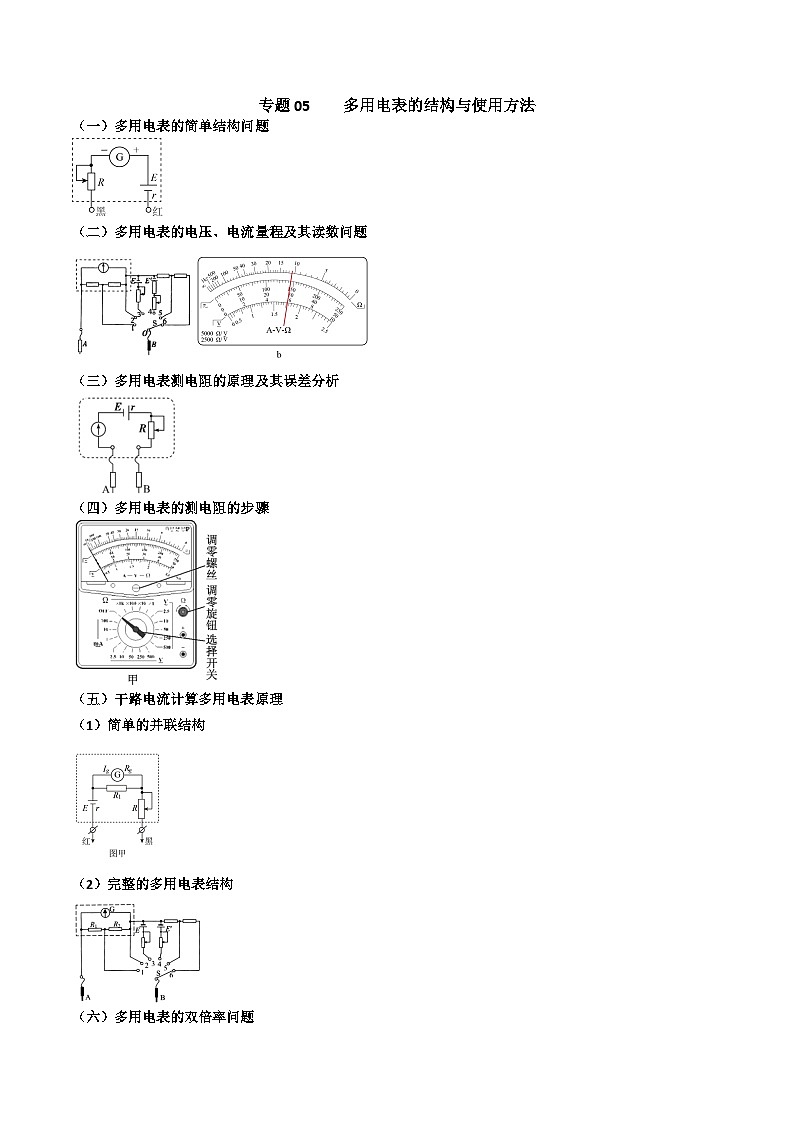

（一）多用电表的简单结构问题
1．以下是欧姆表原理的电路示意图，正确的是（ ）
A．B．C．D．
（二）多用电表的电压、电流量程及其读数问题
2．如图是一个多用电表的简化电路，S为单刀多掷开关，通过操作开关，接线柱O可以接通1，也可以接通2、3、4、5或6。下列说法正确的是（ ）
A．当开关S分别接1和2时，测量的是电流，其中S接1时量程较大
B．当开关S分别接3和4时，测量的是电阻，其中A是黑表笔
C．当开关S分别接5和6时，测量的是电阻，其中A是红表笔
D．当开关S分别接5和6时，测量的是电压，其中S接5时量程较大
3．使用多用电表测电流、电压、电阻。表盘中指针的位置如图所示。
（1）选用100 mA直流电流挡，示数I=_______mA；
（2）选用2.5 V直流电压挡，示数U=_______V。
（3）选用“×10”欧姆挡，示数R=_______。
4．如图甲所示是一多用电表的简化电路图。其表头满偏电流、内阻。已知。
（1）转换开关S接入____________（填“1”“2”“3”“4”“5”或“6”）端时，可以测量电阻，A表笔插入的孔是____________（填“＋”或“－”）。
（2）该多用电表有两个电流挡，量程分别为0~10mA和0~1mA，则____________。
（3）当转换开关S接入“5”端时，多用电表的功能是测____________（填“电流”“电压”或“电阻”），其量程为____________。
5．图a为某同学组装完成的简易多用电表的电路图。图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100 Ω挡。
(1)图a中的A端与______（填“红”或“黑”）色表笔相连接。
(2)关于R6的使用，下列说法正确的是_______（填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
(3)根据题给条件可得R1＋R2=_______Ω，R4=________Ω。
(4)某次测量时该多用电表指针位置如图b所示。若此时B端是与“1”相连的，则多用电表读数为_______；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为___________。（结果均保留3位有效数字）
（三）多用电表测电阻的原理及其误差分析
6．如图所示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig=300μA，内阻Rg=100Ω，可变电阻R的最大阻值为10kΩ，电池的电动势E=1.5V，内阻r=0.5Ω。按正确使用方法进行欧姆调零后，下列说法中正确的是（ ）
A．欧姆表的内阻为5kΩ
B．测量一电阻时发现表头的指针刚好指在刻度盘的正中央，则该电阻的阻值约为10.1kΩ
C．测量一个全新的发光二极管，当二极管的a端、b端分别与欧姆表的A端、B端相连时，欧姆表的指针几乎不动，而反接后指针几乎满偏，则二极管的a端为正极
D．欧姆表使用一段时间后电动势下降到1.47V、内阻增大到4.3Ω，但仍可以调零，若测得某电阻的阻值为500Ω，则该电阻的真实值应为490Ω
7．一个用满偏电流为3mA的电流表改装而成的欧姆表，调零后用它测500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在2mA处，则被测电阻的阻值为（ ）
A．750Ω
B．250Ω
C．300Ω
D．1000Ω
8.某同学把电流表、干电池和一个定值电阻串联后，两端连接两只测量表笔，做成了一个测量电阻的装置。两只表笔直接接触时，电流表读数是5mA，两只表笔与的电阻连接时，电流表读数是3mA。现在把表笔与一个未知电阻连接时，电流表读数是2mA，则该未知电阻阻值是（ ）
A．
B．
C．
D．
9．某同学欲将内阻为98.5Ω、量程为100μA的电流表改装成欧姆表并进行刻度，要求改装后欧姆表的15kΩ刻度正好对应电流表表盘的50μA刻度．可选用的器材还有：定值电阻R0（阻值14kΩ），滑动变阻器R1（最大阻值500Ω），滑动变阻器R2（最大阻值1500Ω），干电池（E=1.5V，r=2Ω），红、黑表笔和导线若干．
（1）欧姆表设计将图（a）中的实物连线组成欧姆表______．欧姆表改装好后，滑动变阻器R接入电路的电阻应为____________Ω，滑动变阻器应选____________（填“R1”或“R2”）．
（2）刻度欧姆表的表盘：通过计算，对整个表盘进行电阻刻度，如下图（b）所示．表盘上a、b两处的电流刻度分别为20和60，则a、b两处的电阻刻度分别为____________、____________．
10．指针式多用表是实验室中常用的测量仪器。如图是一个多用表欧姆挡内部电路示意图．电流表满偏电流为0.5mA、内阻为10Ω；电池电动势为1.5V、内阻为1Ω，变阻器R0阻值为0～5000Ω．
该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V、内阻增大到4Ω时仍可调零．调零后R0阻值将变___________ (填“大”或“小”)，若测得某待测电阻阻值为300Ω，则这个待测电阻的真实阻值是_____________Ω．若该欧姆表换了一个电动势为1.5V，内阻为10Ω的电池，调零后测量某电阻的阻值，其测量结果_____（选填“偏大”、“偏小”或“准确”）．
（四）多用电表的测电阻的步骤
11．用如图所示的多用电表测量一个阻值约为的电阻，测量步骤如下：
（1）调节指针定位螺丝，使多用电表指针指着__________。
（2）将选择开关旋转到“”挡的__________位置。
（3）将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节欧姆调零旋钮，使电表指针对准__________。
（4）将红、黑表笔分别与待测电阻两端接触，若多用电表读数如图所示，该电阻的阻值为__________。
（5）测量完毕，将选择开关旋转到__________位置。
12．某同学用多用电表测量一个未知电阻的阻值。
（1）测电阻的过程如下：
①估测被测电阻的阻值大小，将选择开关旋至欧姆“×10”挡，插入表笔，红表笔连接表内电源的______（选填“正”或“负”）极，黑表笔连接表内电源的另一电极；
②将红、黑表笔短接，调节______，使指针指向“0Ω”处；
③将两表笔分别与待测电阻的两端接触，发现指针偏转角度太小，将选择开关旋至欧姆______（选填“×1”或“×100”）挡，重新进行欧姆调零，再进行测量，测量时指针指在图示位置，则被测电阻的阻值大小为______Ω；
④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡。
（2）该同学又用多用电表的直流电压挡测某段电路两端的电压，选用量程为10V的挡位，红表笔应与被测电路电势______（选填“高”或“低”）的一端接触，若指针所指的位置恰好也如上图所示，则被测电压的大小为______V。
（五）干路电流计算多用电表原理
（1）简单的并联结构
13．某同学欲将内阻为100 Ω、量程为400 μA的电流表G改装成欧姆表，做了以下实验。该同学选择的实验器材有：定值电阻R1（阻值为25 Ω），滑动变阻器R（最大阻值2 500 Ω），干电池（电动势为E=1.5 V，内阻r=2 Ω），红、黑表笔，导线若干。
(1)该同学设计了图甲所示的电路图，并按照电路图将实物连接完整。
(2)实验时，先将红、黑表笔短接，当电流表G满偏时，滑动变阻器R接入电路的阻值为___________ Ω。
(3)当待测电阻Rx接在红、黑表笔之间时，电流表G的示数如图乙所示，其读数为___________ μA，Rx的阻值为___________ Ω。
14．如图甲是多用电表简化电路图，电流计满偏电流0.5mA、内阻20Ω；电池电动势1.5V、内阻可忽略；电阻R1阻值20Ω；R3阻值24990Ω。
（1）A插孔应接______表笔（选填“红”或“黑”）；
（2）若指针指在图乙中所示位置，选择开关接1时其读数为______；选择开关接3时其读数为______；
（3）测量电阻时，需先进行欧姆调零，此时应将R2的阻值调整为______Ω。
（2）完整的多用电表结构
15．如图甲是多用电表，图乙是一个多量程多用电表的简化电路图如图所示，电流、电压和电阻的测量都各有两个量程不同的档位.电流表的大量程是10mA，小量程是3mA。电压档大量程是10V，小量程是4V，表盘如图丙所示。
（1）下列说法正确的是∶______；
A．当选择开关S旋到位置3时，是电阻档，某同学测量时电阻时，由于粗心将红黑表笔接反，对测量结果没有影响。
B．当选择开关S旋到位置6时，正确测量时A表笔电势高于B表笔电势
C．当选择开关S旋到1时，对应是电流档3mA的量程
D．A表笔为黑表笔，B表笔为红表笔
（2）在进行测量实验时，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量∶
①旋动部件______，使指针对准电流的“0”刻线。
②将K旋转到电阻挡适当的倍率的位置。
③将插入“+”“一”插孔的表笔短接，旋动部件______， 使指针对准电阻的______（选填“0刻线”或“∞刻线”）。
（3）已知表头G的满偏电流为500μA，内阻为1000Ω，图中选择开关旋到4时，内部电源电动势为4.5V，欧姆调零后，红黑表笔之间接入一个待测电阻，发现表头G刚好半偏，则在AB之间接的电阻为______Ω，选择的倍率为______。（选填“×1”、“×10”、 “×100” 、“×1k”） ，该测量过程操作的顺序和步骤都正确无误，则R1=______Ω，R4=______Ω，若选择倍率不变，将AB间接入另一个未知电阻R，发现表盘指针偏转了， 则AB之间接入的电阻R=______Ω。
16．多用表是由电流表改装的，现测定一个量程为0~5mA的电流表G的内阻r= 100.0Ω ,用它改装成如图的一个多量程多用电表，电流、电压和电阻的测量都各有两个量程(或分度值)不同的档位．电流表的两个档位中，大量程是小量程的10倍．
(1)当转换开关S旋到位置_______时，是电流档，且旋到位置_______的量程较大：当转换开关S旋到位置_____时，是电压档，且旋到位置______的量程较大；
(2)A、B两表笔中，______为红表笔；
(3)图中的电源Eˊ的电动势为9.0V，当把转换开关S旋到位置4，在AB之间接900Ω电阻时，表头G刚好半偏．已知之前已经进行了必要的、正确的操作．则R1＝____Ω，R2＝____Ω．
(4)转换开关S旋到位置1时，量程是____________________．
17．如图为某同学组装完成的简易多用电表的电路图。图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是最大阻值为可变电阻；表头G的满偏电流为250，内阻为。虚线方框内为换挡开关。A端和B端分别与两表笔相连。该多用电表有5个挡位。5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆挡。
（1）图中的A端与___________（填“红”或“黑”）色表笔相连接。
（2）关于R6的使用，下列说法正确的是__________（填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
（3）要想使用直流电压1V挡，选择开关B应与_______相连（填选择开关对应的数字）。
（4）将选择开关与“3”相连，把表笔插入A、B并短接，滑动R6的滑片到最上端a处，表头G的指针指在表盘电流处；滑动R6的滑片到最下端b处，表头G的指针指在表盘电流处。则电池的电动势______V。
（六）多用电表的双倍率问题

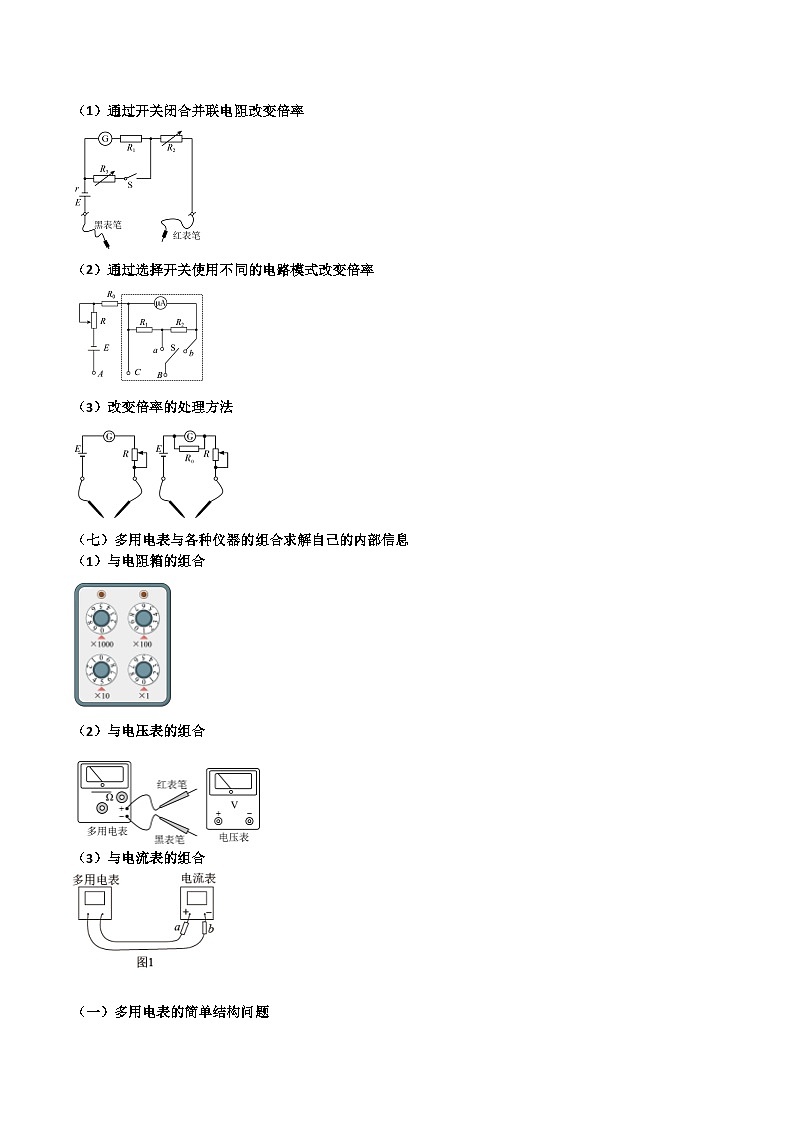

（1）通过开关闭合并联电阻改变倍率
18．某同学用灵敏电流表改装成多用电表，如图所示为其设计的电路原理图。已知灵敏电流表G的满偏电流为Ig=3 mA，内阻Rg=100Ω。（计算结果均保留3位有效数字）
（1）根据该电路原理图，当选择开关S2接位置3时，该多用电表为___________（选填“电压表”、“电流表”、“欧姆表”）；
（2）若开关S1闭合， S2接位置1时，要求该电表为0~0.3 A的电流表，则电阻R1应为___________Ω；当开关S1断开，S2接位置3时，要求该电表为0~3 V的电压表，则电阻R2应为___________Ω；
（3）若电源电动势为1.5 V，当开关S1断开， S2接位置2时，将两表笔短接，调节电阻R3进行欧姆调零，之后在两表笔之间接一待测电阻， 若电流表半偏，则该待测电阻为___________ Ω； 当开关S1闭合， S2接位置2时，将两表笔短接，调节电阻R3进行欧姆调零，之后在两表笔之间接一待测电阻，若电流表半偏，则该待测电阻为___________Ω。
19．某物理兴趣小组设计了如图甲所示的欧姆表电路，通过控制开关S和调节电阻箱，可使欧姆表具有“×1”和“×10”两种倍率。所用器材如下：
A．干电池：电动势，内阻
B．电流表G：满偏电流，内阻
C．定值电阻：
D．电阻箱和：最大阻值均为999.9
E.电阻箱：最大阻值为9999
F.开关一个，红、黑表笔各1支，导线若干
（1）该实验小组按图甲正确连接好电路。当开关S断开时，将红、黑表笔短接，调节电阻箱使电流表达到满偏，此时闭合电路的总电阻叫做欧姆表的内阻R内，则R内=________，欧姆表的倍率是________（选填“×1”、“×10”）
（2）闭合电键S：
第一步：调节电阻箱和，当=________Ω且=________Ω时，再将红、黑表笔短接，电流表再次满偏。
第二步：在红、黑表笔间接入电阻箱，调节，当电流表指针指向如图乙所示的位置时，对应的欧姆表的刻度值为________Ω。
（2）通过选择开关使用不同的电路模式改变倍率
20．某实验小组设计制作了一个多用电表，电路结构如图甲所示。把B、C接入电路时可测量电路的电流，S接a时电流表量程为，S接b时电流表量程为。把红、黑表笔与A、B连接后，多用电表可测量电阻（具有“”和“”的两种倍率）。
表内的电路元件及其规格：
电源的电动势，内阻不计
微安表：满偏电流，内阻
、、为定值电阻
R为滑动变阻器
单刀双掷开关S
（1）______，______。（保留三位有效数字）
（2）S接a端，将红黑表笔与A、B连接后短接，调节滑动变阻器使电流表指针满偏，此时欧姆表测电阻的倍率是______（填写“”和“”）。
（3）在某次电阻测量的操作中，S接b端，操作都规范正确。最终微安表表盘刻度和指针如图乙所示，此时待测电阻阻值是______。（保留三位有效数字）
21．某学习小组在练习使用多用电表时，对多用电表的内部结构进行了探究，如图甲为欧姆表内部电路简图，该欧姆表有“×10”、“×100”两个倍率挡。已知电源电动势E=6V，内阻约为1.0Ω，灵敏电流计的满偏电流为2mA，内阻为180Ω；滑动变阻器R的最大值为500Ω；R1、R2、R3为定值电阻，其中R3=1200Ω，不计导线和开关的电阻。图乙为对应的表盘，欧姆表刻度盘的中值刻度为“15”。请回答下列问题：
（1）甲图中多用电表的a插孔插入的是__________（选填“黑”或“红”）表笔；
（2）当选择开关S合向“1”时，欧姆表对应的倍率挡为_______（选填“×10”或“×100”）；当选择开关S合向“2”时，在正确进行欧姆调零操作后，欧姆表对应的内阻为__________Ω；
（3）若把选择开关S合向“1”，两表笔短接，调节滑动变阻器的阻值，当流经电源的电流为__________时，刚好实现欧姆调零。结合题中所给条件可以算出：R1=_________Ω、R2=_________Ω。
（3）改变倍率的处理方法
22．某实验小组利用下列器材研究欧姆挡不同倍率的原理，组装如图乙所示的简易欧姆表．实验器材如下：
A．干电池（电动势为，内阻不计）；
B．电流计（量程，内阻）；
C．可变电阻器；
D．定值电阻；
E．导线若干，红黑表笔各一只．
①表盘上刻度线对应的电阻刻度值是______；
②如果将与电流计并联，如图丙所示，这相当于欧姆表换挡，则换挡后可变电阻器阻值应调为______，换挡前、后倍率之比为______．
23．某型号多用电表欧姆挡的电路原理图如图所示。微安表G是欧姆表表头，其满偏电流Ig=500 μA，内阻Rg=950 Ω。电源电动势E=1.5 V，内阻r=1 Ω。电阻箱R1和电阻箱R2的阻值调节范围均为0~9 999 Ω。
（1）图中的a端应与___________（填“红”或“黑”）表笔连接。
（2）某同学将图中的a、b端短接，为使微安表G满偏，则应调节R1=___________ Ω；然后在a、b端之间接入一电阻Rx后发现微安表G半偏，则接入的电阻阻值为Rx=___________ Ω。
（3）如图甲所示，该同学将微安表G与电阻箱R2并联，利用该电路图组装一个“×100”倍率的欧姆表，要求欧姆表的表盘刻度示意图如图乙所示，其中央刻度标“15”，则该同学应调节R2=___________ Ω；用此欧姆表测量一个阻值约2 000 Ω的电阻，测量前应调节R1=___________ Ω。
24．某同学手边没有电流表，有一个电压表（Um=5V，RV=5×103Ω），电池（E=8V、r=10Ω）、总电阻足够大的滑动变阻器R0。他利用以上器材制成一个可以直接测量电阻的欧姆表，如图甲所示。图乙是电压表的刻度盘。
（1）图甲中，电路连接正确的是______；
A．a为“+”，b为“-”，c为红表笔，d为黑表笔
B．a为“+”，b为“-”，c为黑表笔，d为红表笔
C．a为“-”，b为“+”，c为黑表笔，d为红表笔
D．a为“-”，b为“+”，c为红表笔，d为黑表笔
（2）测量外电阻的阻值之前，需要调零。按正确的操作，调零时，R0接入电路的阻值是______Ω；
（3）现对电压表刻度重新赋值，则4V处应标注______Ω；
（4）该同学发现改装后的欧姆表如果去测量几十欧的电阻很不精确，此时需要对该欧姆表进行改进。以下改进措施中最合理的是______；
A．电源换成电动势E=10V的电池
B．电源换成电动势E=6V的电池
C．用一个50Ω的电阻与电压表并联
D．用一个50Ω的电阻与电压表串联
（5）如果电池用久了，电动势E减小了，内阻r增大了，现用此电路欧姆调零后测量一未知电阻，测量结果将______（填“偏大”、“偏小”或“不变”）。
（七）多用电表与各种仪器的组合求解自己的内部信息
（1）与电阻箱的组合
25．某同学制作了一个简单的多用电表，图甲为该多用电表的电路图。已知选用的电流表的满偏电流。C为最上排刻度线的中间刻度，最上排对应数据在图乙中没有标出。
（1）若选择开关接1时，指针指在图乙所示位置，则其示数为___________。
（2）为了测该多用电表电阻挡的内阻和表内电源的电动势，这位同学在实验室找到了一个电阻箱，设计了如下实验：
①先将选择开关接2，再将___________，然后调节的阻值使电表指针满偏；
②将电表的红、黑表笔分别与电阻箱的两接线柱相连，调节电阻箱使电表指针指在C处，此时电阻箱的示数如图丙所示，则电阻箱的示数为___________Ω，多用电表内电源的电动势为___________V。（结果保留三位有效数字）
（3）在上述基础上不换挡，直接用该多用电表测量另一电流表的内阻，指针在图乙所示位置，则___________（填“A”或“B”）表笔接电流表的正接线柱，该电流表的阻值为___________Ω。（结果保留两位有效数字）
26．某实验小组在实验室发现一旧多用电表，其电路图如图甲所示。仪器上标有∶表头的满偏电流Ig =250μA，Rg=150Ω； 1、2挡位量程模糊不清。3挡位为欧姆×1000Ω挡； 4、5挡位量程分别为15V、30V。现实验小组试图在不拆卸多用电表的情况下标示1、2挡位量程并探究欧姆表测量的准确度。
（1）探究1、2挡位量程∶将“选择开关"扳至1时电表的内阻为27Ω； 将“选择开关"扳至2时电表的内阻为75Ω。则定值电阻R1的阻值为___________Ω； 挡位1的量程为___________mA，挡位2的量程为___________μA。
（2）探究欧姆表测量电阻的准确度∶将“选择开关”扳至3，且进行欧姆调零。再将电阻箱阻值调至15000.0Ω，用此多用电表测量电阻箱阻值，示数如图乙所示。则此时欧姆表的内电阻实为___________ Ω； 欧姆表内电源电动势实为___________V。
（2）与电压表的组合
27．甲所示为某多用电表内部简化电路图。
某同学想通过多用表的欧姆挡测量量程为3 V的电压表内阻如图乙。
（1）主要步骤如下：
①把选择开关拨到“×100”的欧姆挡上；
②把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻零刻度处；
③把红表笔与待测电压表______（选填“正”或“负”）接线柱相接，黑表笔与另一接线柱相连，发现这时指针偏转角度很小；
④换用______（选填“×10”或“×1 k”）欧姆挡重新调零后测量，发现这时指针偏转适中，记下电阻数值；
⑤把选择开关调至空挡或交流电压最高挡后拔下表笔，把多用电表放回桌上原处，实验完毕。
（2）实验中表盘示数如图丙所示，则欧姆表的读数为______Ω，这时电压表读数为______V。
（3）请你求出欧姆表内部电源电动势为______V。（保留两位有效数字）
28．某同学欲将内阻为100 Ω、量程为300 μA的电流计G改装成欧姆表，要求改装后欧姆表的0刻度正好对准电流表表盘的300 μA刻度。
可选用的器材还有：定值电阻R1（阻值25Ω）；定值电阻R2（阻值100Ω）；滑动变阻器R（最大阻值1000 Ω）；干电池（E=1.5V．r=2 Ω）；红、黑表笔和导线若干。改装电路如图甲所示。
（1）定值电阻应选择____（填元件符号）．改装后的欧姆表的中值电阻为____Ω。
（2）该同学用改装后尚未标示对应刻度的欧姆表测量内阻和量程均未知的电压表V的内阻。步骤如下：先将欧姆表的红、黑表笔短接，调节 ____填图甲中对应元件代号），使电流计G指针指到____ μA；再将____（填“红”或“黑”）表笔与V表的“+”接线柱相连，另一表笔与V表的“一”接线柱相连。若两表的指针位置分别如图乙和图丙所示，则V表的内阻为____Ω，量程为____________ V。
（3）与电流表的组合
29．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，导线若干．实验时，将多用电表调至×1Ω档，调好零点．完成下列填空：
（1）仪器连线如图1所示（a和b是多用电表的两个表笔）．若两电表均正常工作，则表笔a为____（填“红”“黑”）色
（2）若图1中多用电表与电流表的示数分别如图2（a），（b）所示，则多用电表的读数为____Ω．电流表的读数为______mA；
（3）计算得到的多用电表内电池的电动势为_____V．（保留三位有效数字）
（4）某欧姆表头是量程为100μA的电流表，表盘上标示的电阻值是按照电池电动势E=1.5V而计算得出的，则a电池的电动势刚好是1.5V时，欧姆表的内阻_________kΩ；b表盘上30μA刻度线对应的电阻刻度值是________kΩ；
（5）当电池的电动势降低到1.4V时，用这个欧姆表测得某电阻为22.5kΩ，这个电阻真实值______kΩ
