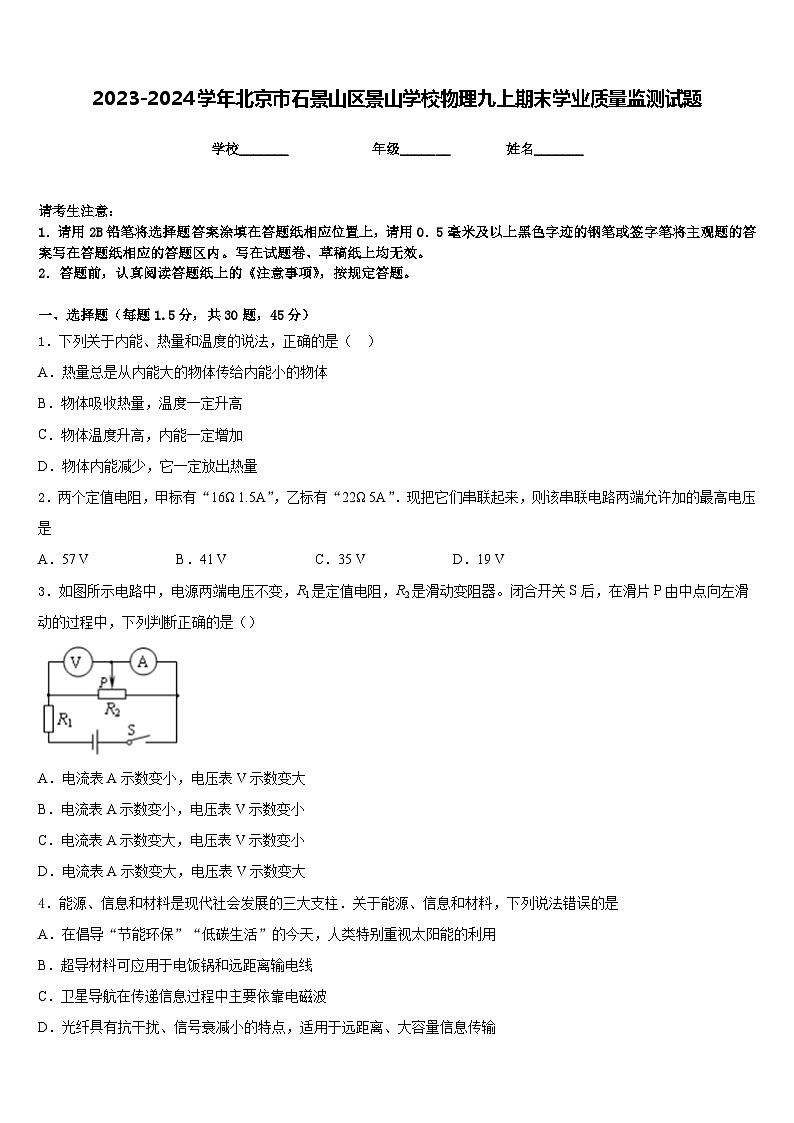

2023-2024学年北京市石景山区景山学校物理九上期末学业质量监测试题含答案

这是一份2023-2024学年北京市石景山区景山学校物理九上期末学业质量监测试题含答案，共13页。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．下列关于内能、热量和温度的说法，正确的是（ ）
A．热量总是从内能大的物体传给内能小的物体
B．物体吸收热量，温度一定升高
C．物体温度升高，内能一定增加
D．物体内能减少，它一定放出热量
2．两个定值电阻，甲标有“16Ω 1.5A”，乙标有“22Ω 5A”．现把它们串联起来，则该串联电路两端允许加的最高电压是
A．57 VB．41 VC．35 VD．19 V
3．如图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，在滑片P由中点向左滑动的过程中，下列判断正确的是（）
A．电流表A示数变小，电压表V示数变大
B．电流表A示数变小，电压表V示数变小
C．电流表A示数变大，电压表V示数变小
D．电流表A示数变大，电压表V示数变大
4．能源、信息和材料是现代社会发展的三大支柱．关于能源、信息和材料，下列说法错误的是
A．在倡导“节能环保”“低碳生活”的今天，人类特别重视太阳能的利用
B．超导材料可应用于电饭锅和远距离输电线
C．卫星导航在传递信息过程中主要依靠电磁波
D．光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输
5．如下图甲所示电路，电源电压为3.0V，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的电流与加在其两端电压的关系如图乙所示。当开关闭合后，下列说法正确的是（ ）
A．干路的电流为0.5AB．灯泡 L1的电流为灯泡L2电流的2倍
C．灯泡 L2消耗的电功率为0.30WD．电路消耗的总电功率为0.75W
6．关于温度、内能和热量，下列说法正确的是（ ）
A．物体内能减少时，一定对外做功
B．温度高的物体含有的热量比温度低的物体多
C．温度高的物体，内能一定大
D．物体内能增加时，温度不一定升高
7．某同学家电能表上标有“3000r/kW•h”的字样，他将家中的其它用电器都断开，仅让电水壶在额定电压下工作，1min内电能表的转盘转了30r，下列说法错误的是（ ）
A．电水壶是利用电流的热效应来工作的
B．烧水过程中消耗的电能为0.1kW•h
C．烧水过程中消耗的电能为3.6×104J
D．电水壶的额定功率为600W
8．下列实例中，改变物体内能的方式与其他三个不同的是
A．用力搓手，手会发热
B．用炉灶烧水，水温升高
C．气缸内气体被压缩，温度升高
D．电炉通电，温度升高
9．关于家庭电路和安全用电常识，下列说法中正确的是
A．对人体安全的电压不高于220V
B．家庭电路中各用电器都是串联的
C．家庭电路中空气开关跳闸，一定是电路中某处发生短路
D．使用测电笔时手必须接触笔尾金属体

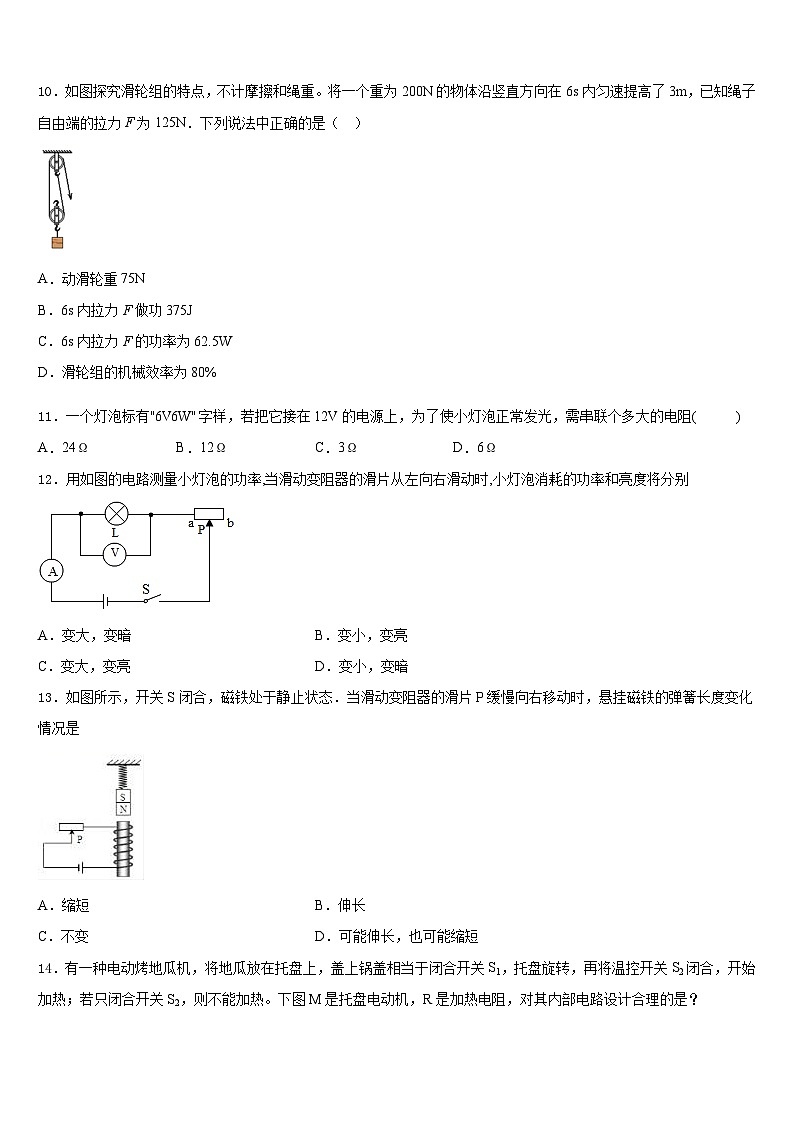

10．如图探究滑轮组的特点，不计摩擦和绳重。将一个重为200N的物体沿竖直方向在6s内匀速提高了3m，已知绳子自由端的拉力F为125N．下列说法中正确的是（ ）
A．动滑轮重75N
B．6s内拉力F做功375J
C．6s内拉力F的功率为62.5W
D．滑轮组的机械效率为80%
11．一个灯泡标有"6V6W"字样，若把它接在12V的电源上，为了使小灯泡正常发光，需串联个多大的电阻( )
A．24ΩB．12ΩC．3ΩD．6Ω
12．用如图的电路测量小灯泡的功率,当滑动变阻器的滑片从左向右滑动时,小灯泡消耗的功率和亮度将分别
A．变大，变暗B．变小，变亮
C．变大，变亮D．变小，变暗
13．如图所示，开关S闭合，磁铁处于静止状态．当滑动变阻器的滑片P缓慢向右移动时，悬挂磁铁的弹簧长度变化情况是
A．缩短B．伸长
C．不变D．可能伸长，也可能缩短
14．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？
A．B．
C．D．
15．小林设计了如图所示的四种电路用于测量小灯泡额定功率（已知小灯泡的额定电压、定值电阻R0的阻值），其中能完成测量目的电路是
A．B．C．D．
16．一杯开水，从刚倒入杯中到可以喝的这一段时间内，放出的热量大约是（ ）
A．5×106JB．5×105JC．5×104JD．5×103J
17．如图所示，用一个重为8N的动滑轮来提升物体，在实际工作中竖直向上的拉力为20N，则动滑轮的机械效率（ ）
A．一定等于80%
B．一定大于80%
C．一定小于80%
D．以上情况都有可能
18．如图，当开关S闭合后，灯泡L1，L2都发光，两个电表都有示数，工作一段时间后，突然灯泡L2熄灭，L1仍然发光，两个电表都无示数，该电路可能出现的故障是（ ）
A．电流表断路B．L2断路C．电压表短路D．L2短路
19．如图所示,R为定值电阻.闭合开关后,当滑片P在某两点之间滑动时,电流表示数变化范围是0.5~1.5 A,电压表示数变化范围是6~3 V.则下列几种情况中说法错误的是 ( )
A．变阻器连入电路的电阻变化范围为12~2 Ω
B．电源电压为7.5 V
C．实验中R两端的电压变化范围为2~4.5 V
D．R的电阻为3 Ω
20．灯泡L1、L2分别标有“10 V 10 W”和“9 V 6 W”的字样，若将它们串联使用时，发光较亮的是（ ）
A．一样亮B．L1C．L2D．条件不足，无法判断
21．有甲、乙两个物体，在力的作用下做水平直线运动，其速度一时间图像如图所示。由图可知，两物体运动过程中水平方向上的受力情况是
A．两物体都受平衡力作用
B．两物体都受非平衡力作用
C．甲受平衡力作用，乙受非平衡力作用
D．甲受非平衡力作用，乙受平衡力作用
22．如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。下列说法中正确的是（ ）
A．扬声器工作过程利用的是电磁感应原理
B．扬声器是利用磁场对通电导体有力的作用原理
C．扬声器工作时将机械能转化为内能
D．改变线圈中电流的方向，线圈运动方向不变
23．在图所示的电路中，电流表A1的示数是0.4 A，电流表A2的示数是0.6 A，那么，电流表A的示数应该是
A．1 AB．0.6 AC．0.4 AD．0.2 A
24．下列关于电学知识的说法，正确的是
A．电源的作用就是不断的产生电荷
B．电压一定的情况下，导体的电阻与导体中的电流成反比
C．横截面积大的导体，电阻一定小
D．白炽灯泡的亮度由其工作时的实际功率决定
25．如图所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从a端滑到b端的过程中，下列说法正确的是（ ）
A．两表示数均变小
B．电压表示数变大，电流表示数不变
C．电流表的示数变小
D．电压表的示数变小，电流表的示数不变
26．灯规格为“6V3W“，灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是
A．与灯丝电阻之比为2：1
B．两灯串联，当电路中电流为时，灯两端电压为3V
C．两灯并联，当一盏灯正常发光时，通过另一盏灯的电流为
D．两灯并联在3V电压下，灯与灯消耗的实际功率之比为1：4
27．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图．已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）．则在电路安全工作的前提下，下列说法正确的是（ ）
A．湿敏电阻R的电流最小值为80mA
B．定值电阻R0的电功率最小值为0.192W
C．电路消耗的总功率最大值为3.6W
D．此装置能监测的湿度最大值为80%
28．为庆视中国人民将军建率70周年，我国举行了盛大的海上阅兵仪式，集中展示了一大批新型潜艇、水面舰艇、作战飞机，彰显了我国海军强大的军事实力．下列说法正确的是
A．当辽宁舰航母上的舰载飞机起飞后，飞行员以他的座椅为参照物是运动的
B．作战飞机在加速升空过程中，动能转化为重力势能，机械能保持不变
C．潜水艇在下潜的过程中，受到海水的压强不变
D．水面舰艇多采用前后编队而不是近距离并排行驶，是为了避兔舰艇相“吸”而发生碰撞
29．5月31日是“世界无烟日”，很多公共场所都贴了禁烟的标志，这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，整个房间就会充满烟味，这是因为（ ）
A．物质是分子组成的B．分子间有引力
C．分子间有斥力D．分子在不停地运动
30．一台柴油机中的燃料完全燃烧放出了8×107J的热量,损失了4.8×107J的热量,该柴油机的效率为
A．30%B．40%C．60%D．32%
二、填空题（每空1分，共10题，20分）
31．摩擦起电实质上是电子在物体之间的转移；与A摩擦过的物体B带正电，则在摩擦过程中________（填“A”或“B”）得到电子。在空气干燥时，用塑料梳子梳头发，越梳头发变得越蓬松，这是由于头发带________（填“同种”或“异种”）电荷。
32．如图所示的电路，闭合开关S，将滑动变阻器的滑片P向B端移动，电流表的示数将_______，电压表的示数将_______。
33．如图甲所示是电阻R和小灯泡L的U﹣I图象，若将电阻R与小灯泡L串联在电路中（如图乙），电流表示数为0.4A，则电源电压为_____V。
34．汽油燃烧是将_______能转化为_______能，某品牌汽车行驶100公里消耗汽油2kg，这些汽油完全燃烧能放出_____________J的热量。（汽油的热值为4.6×107J/kg）
35．如图甲所示的电路中，电源电压不变，灯泡 RL 的阻值小于变阻器 R2 的最大阻值，且 R1 的阻值是灯泡电阻 RL 的两倍，灯泡电阻不随温度发生变化．现只闭合 S2，滑动变阻器滑片 P 从 a 端滑到 b 端的过程中，变阻器 R2 的电功率与它两端电压的关系图线如图乙所示，滑动变阻器滑片到达 b 端时，R2 的功率为此时电路总功率的 80%，则此时 RL:R2 =____；若同时闭合 S1、S2、S3，电路消耗的最小总功率为______W．
36．测电笔常常用来辨别零线和火线，在使用的过程中，能使氖管发光的是____________线。智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过____________(选填“增大”或“减小”)总功率实现的。
37．如图是发电机的示意图，它是根据英国物理学家法拉第发现的____________现象制成的，它是将机械能转化成_________________能的装置。
38．如图所示是一个用开关来控制电磁铁南北极的巧妙装置，装置旁边放有一小磁针，当开关S接____（填“a”或“b”）点时，电磁铁的B端是S极，小磁针的D端是______极．
39．如图所示，将、两个金属片插入柠檬制成的“水果电池”，用电压表测量“水果电池”的电压，则该电池的正极是______（选填“”或“”）；若想获得的电压，需要把______节这样的“水果电池”______（选填“并联”或“串联”）起来。
40．如图所示的电路中，电源电压不变，闭合开关S，将滑片P向左移动的过程中，示数始终不变的电表是_____（选填“A”、“V”或“A2”）。当滑片P停留在左端不动时，断开开关S，电压表V示数与电流表A示数的比值将_____（选填“变大”、“不变”或“变小”）
三、实验题（每空1分，共2题，15分）
41．小明同学利用电压表和电流表测定待测电阻Rx的阻值，他按下面正确的步骤进行实验：
（设计实验）小明根据伏安法测电阻的原理设计了正确的电路图.
（实验器材）
电源（电压保持不变）、滑动变阻器（铭牌上标有“20Ω 2A” 字样）、电流表、电压表、待测电阻Rx、开关、导线若干.
（1）如图是他实验时的电路，但连接不完整，请你帮他完成电路的连接 (要求：滑片向右移,电压表示数变大).
（______）
（2）在连接实物电路时，闭合开关前应把滑动变阻器的滑片位置调到_________（选填“C”或“D”）端.
（3）闭合开关S，观察到电压表和电流表示数分别为1.7V和0.14A．继续实验又测得两组数据，记录表格中． 则该同学所用电源电压为_________V.
（4）实验中测出电阻Rx的阻值为_________Ω.（结果保留一位小数）
（5） 该同学设想进行第4次实验：调节滑动变阻器的滑片，使电压表的示数为1.5V，事实上实验没有做成功，其主要原因是_________.
42．在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。小明在实验时连接的电路如图甲所示。
（1）在探究”电流与电压的关系”实验中：①电路中滑动变阻器起到保护电路元件安全和__________的作用；②合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是__________：小明排除故障后继续实验；
（2）在探究”电流与电阻的关系”实验中：①电路中滑动变阻器起到保护电路元件安全和__________的作用；②若要使所给的5个定值电阻分别接入电路中都能正常进行实验，应选取至少标有__________Ω的滑动变阻器；③根据多次测量数据描绘出电流随电阻变化的曲线如图乙所示，小明由图像得出的结论是：__________。
四、计算题（每题10分，共2题，20分）
43．如图所示，L是标有“6V 3W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为1.5A．
（1）求灯泡正常发光时的电流；
（2）若断开开关S1和S3，闭合S2，求1min内定值电阻R产生的热量？（灯泡电阻不变）
44．交通法规禁止酒后驾驶，为加强检查力度，酒精测试仪被广泛应用。如图甲所示是酒精测试仪简化的工作电路，己知电源的电压U=4V，定值电阻R0=2Ω。图甲中酒精气休传感器电阻R1的阻值随酒精气体浓度的变化关系如图乙所示，电压表示数的变化对应了不同的酒精气体浓度。以酒精气体浓度≥0.2mg/mL为酒驾的判断标准，当电压表的示数为2V时，被检者是否为酒驾？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、A
3、C
4、B
5、C
6、D
7、B
8、B
9、D
10、D
11、D
12、D
13、A
14、B
15、A
16、C
17、C
18、A
19、C
20、C
21、C
22、B
23、A
24、D
25、B
26、D
27、D
28、D
29、D
30、B
二、填空题（每空1分，共10题，20分）
31、A 同种
32、变小 变大
33、3
34、化学 内 9.2×107
35、1:4 15
36、火 减小
37、电磁感应 电
38、a N
39、B 3 串联
40、V 变大
三、实验题（每空1分，共2题，15分）
41、见解析所示 C 4.5 12.3 滑动变阻器的最大阻值偏小
42、改变电阻两端电压（或多次测量） R处断路 控制电阻R两端电压不变的作用 5 电压一定时通过导体的电流与导体的电阻成反比
四、计算题（每题10分，共2题，20分）
43、 (1) 1．5A (2)41J
44、酒驾
实验次数
电压/V
电流/A
电阻/Ω
1
1.7
0.14
12.1
2
2.2
0.18
12.2
3
2.5
0.20
12.5
