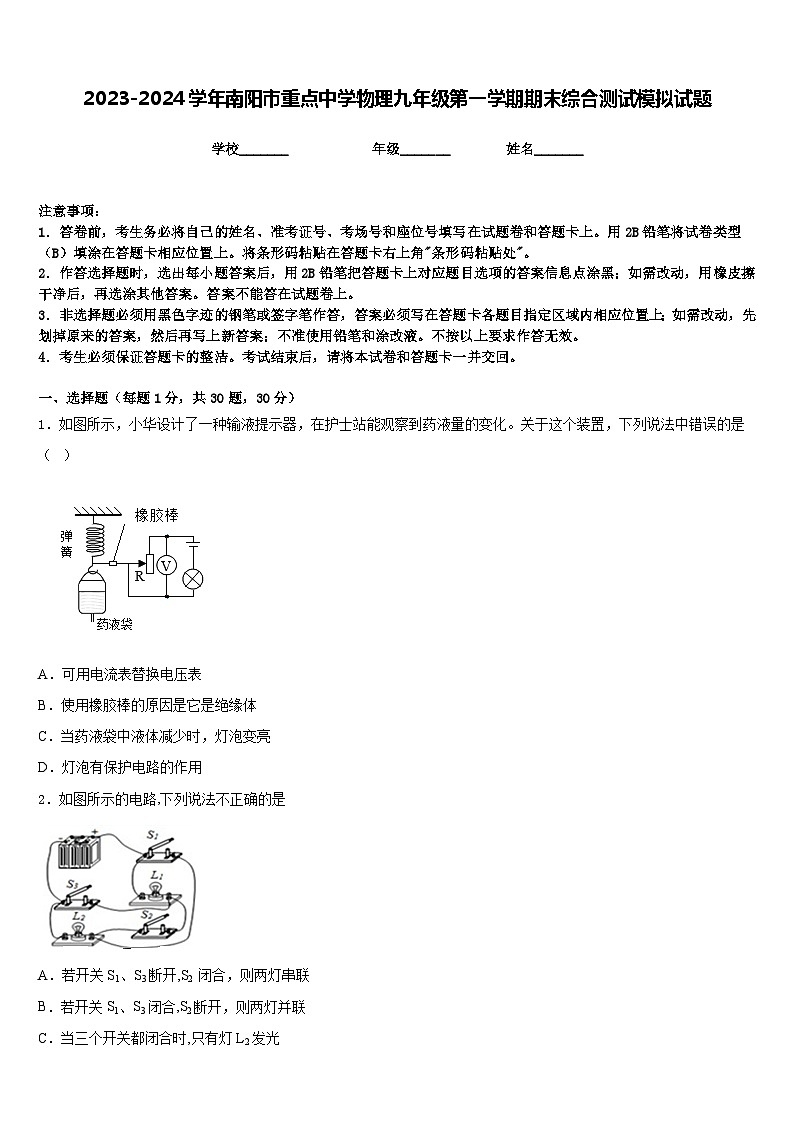

2023-2024学年南阳市重点中学物理九年级第一学期期末综合测试模拟试题含答案

这是一份2023-2024学年南阳市重点中学物理九年级第一学期期末综合测试模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，感恩，是中华民族的传统美德，甲醛对人体的危害非常严重等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，小华设计了一种输液提示器，在护士站能观察到药液量的变化。关于这个装置，下列说法中错误的是（ ）
A．可用电流表替换电压表
B．使用橡胶棒的原因是它是绝缘体
C．当药液袋中液体减少时，灯泡变亮
D．灯泡有保护电路的作用

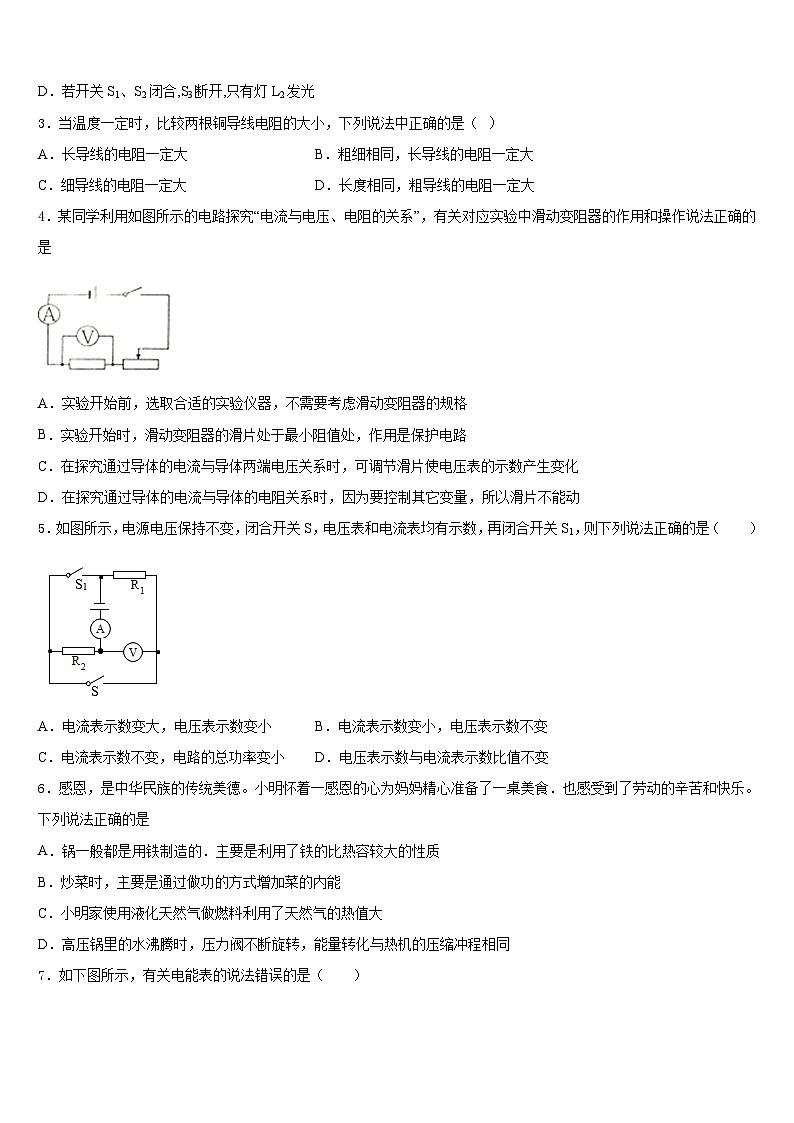

2．如图所示的电路,下列说法不正确的是
A．若开关S1、S3断开,S2 闭合，则两灯串联
B．若开关S1、S3闭合,S2断开，则两灯并联
C．当三个开关都闭合时,只有灯L2发光
D．若开关S1、S2闭合,S3断开,只有灯L2发光
3．当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（ ）
A．长导线的电阻一定大B．粗细相同，长导线的电阻一定大
C．细导线的电阻一定大D．长度相同，粗导线的电阻一定大
4．某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法正确的是
A．实验开始前，选取合适的实验仪器，不需要考虑滑动变阻器的规格
B．实验开始时，滑动变阻器的滑片处于最小阻值处，作用是保护电路
C．在探究通过导体的电流与导体两端电压关系时，可调节滑片使电压表的示数产生变化
D．在探究通过导体的电流与导体的电阻关系时，因为要控制其它变量，所以滑片不能动
5．如图所示，电源电压保持不变，闭合开关S，电压表和电流表均有示数，再闭合开关S1，则下列说法正确的是（ ）
A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变
C．电流表示数不变，电路的总功率变小D．电压表示数与电流表示数比值不变
6．感恩，是中华民族的传统美德。小明怀着一感恩的心为妈妈精心准备了一桌美食．也感受到了劳动的辛苦和快乐。下列说法正确的是
A．锅一般都是用铁制造的．主要是利用了铁的比热容较大的性质
B．炒菜时，主要是通过做功的方式增加菜的内能
C．小明家使用液化天然气做燃料利用了天然气的热值大
D．高压锅里的水沸腾时，压力阀不断旋转，能量转化与热机的压缩冲程相同

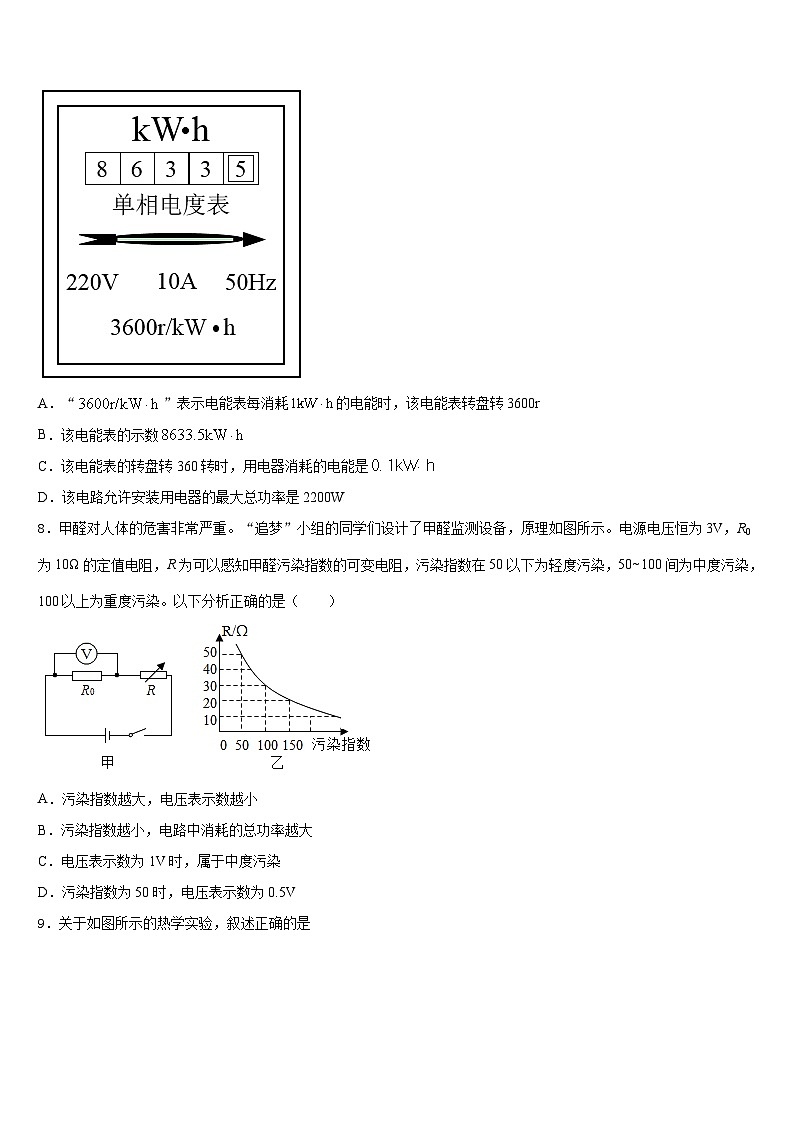

7．如下图所示，有关电能表的说法错误的是（ ）
A．“”表示电能表每消耗的电能时，该电能表转盘转3600r
B．该电能表的示数
C．该电能表的转盘转360转时，用电器消耗的电能是
D．该电路允许安装用电器的最大总功率是2200W
8．甲醛对人体的危害非常严重。“追梦”小组的同学们设计了甲醛监测设备，原理如图所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染。以下分析正确的是（ ）
A．污染指数越大，电压表示数越小
B．污染指数越小，电路中消耗的总功率越大
C．电压表示数为1V时，属于中度污染
D．污染指数为50时，电压表示数为0.5V
9．关于如图所示的热学实验，叙述正确的是
A．甲图中，压紧的两铅块，下面悬挂钩码而不分开，这是由于大气压强的作用
B．乙图中，试管内的水沸腾后，水蒸气将软木塞推出，软木塞的内能的转化为它的机械能
C．丙图中，给瓶内打气，瓶塞跳出时，瓶内出现白雾，这说明瓶内气体内能增加。温度升高，使得瓶内的水蒸发加快，产生了大量水蒸气，从而出现了白雾
D．丁图中，把一块玻璃板用弹簧测力计拉出水面，在离开水面时，观察到弹簧测力计示数变大，离开水面后变小，说明了分子间存在引力
10．如图所示，电源电压为3V，当开关S1和S2都闭合时，则（ ）
A．电压表的示数为3V
B．灯L1不亮，灯L2亮
C．两只灯泡都将被烧坏
D．电流表将被烧坏
11．下列实例中，改变物体内能的方式与其他三个不同的是
A．用力搓手，手会发热
B．用炉灶烧水，水温升高
C．气缸内气体被压缩，温度升高
D．电炉通电，温度升高
12．如图，将甲，乙两灯电联在电路中闭合开关，发现甲灯发光，乙灯不发光。则乙灯不发光的原因可能是
A．乙灯灯丝断了
B．乙灯的实际功率太小
C．乙灯的额定电压太低
D．通过乙灯的电流小于甲灯的电流
二、填空题（每题5分，共4题，20分）
13．如图1所示，电源电压保持不变，当闭合开关S，将滑动变阻器滑片P分别位于最右端a和其上某处b（图中未标出），记录两电表数据并标于图2中M、N两点处。则滑动变阻器的最大阻值为_____Ω，电源电压是_______V，将滑片P从b点再移至某处c（图中未标出）的过程中，两电表示数变化量的比值将_______（选填“变大”、“保持不变”或“变小”）。
14．光敏电阻在各种自动化装置中有很多应用，小柯用它设计了一种“智能家居照明灯”电路，如图所示。(电磁继电器线圈的电阻不计)
（1）导线_________（选填“A”或 “B”）连接家庭电路的火线。
（2）小柯的设计要求是：“智能家具照明灯”在天暗时自动点亮，天亮时自动熄灭，那么他选择的光敏电阻阻值大小应随光照强度的减小而________________.
（3）若光照强度不变，闭合S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图所示，则滑动变阻器的最大阻值___（电源电压U0不变）。
15．两只定值电阻，甲标有“10Ω，1A”，乙标有“15Ω，0.6A”。要保证电阻不会烧坏，当甲、乙两电阻串联时两端允许加的最大电压是_____V；把它们并联起来，则该并联电路干路的最大电流是_____A。
16．一节新干电池的电压为______伏；如图所示，若要将一节干电池正确装入电池盒，应将如图（甲）中电池的A端接到如图（乙）电池盒的_______（选填“B”或“C”）接线柱；若用如图（丙）中电压表测一节干电池的电压，电压表应选择________伏的量程．
（甲） （乙） （丙）
三、实验题（共12分）
17．（4分）在“探究串联电路中电压的规律”实验中，小明同学设计了如图所示的电路。
(1)实验中应选择规格____ (选填“相同”或“不相同”)的灯泡。
(2)小明用电压表分别测出L1和L2两端电压及串联总电压.经过多次实验，并记录了数据。分析下表中的数据，可得出的结论为:串联电路两端的总电压___各部分电路两端的电压之和。
(3)小明多次实验的目的是__________ (选填“寻找普遍规律”或“减小实验误差”
18．（4分）小王和小李两位同学在探究“导体中的电流与电压关系”的实验中，所用的电源为若干节新干电池。实验过程中他们都进行了多次实验，所用的实验方法有：①改变电池节数；②移动滑动变阻器的滑片。实验电路如图A和B所示，实验数据记录在表一和表二中．
表一
表二
（1）表一的实验数据是采用________的实验方法（选填序号①或②）；
（2）上述两科实验方法的目的都是为了___________；
（3）分析比较实验序号1和2和3或和5和6中电流与电压的倍数关系， 得出的初步结论________；
（4）分析比较实验序号 ________中数据及相关的条件，得出的初步结论是：电压相等时，通过不同导体的电流大小不同．
（5）进一步分析比较表一、表二的数据及相关的条件，得出的初步结论是：
①分析比较表一或表二，可知：________________；
②分析比较表一和表二，可知：________________。
19．（4分）在测定额定电压为3.8V的小灯泡额定功率的实验中，小明连接了如图所示的电路，其中电源电压为6V且保持不变。
（1）在连接电路时滑动变阻器的滑片P应位于__________(选填“A”或“B”)端。小明连接完电路后，在试触开关时发现电流表指针逆时针偏转，原因是______。
（2）在实验中，若电压表示数为2V，则小灯泡的实际功率_____额定功率(填“大于”、“小于”或“等于”)；在此基础上，为了能利量小灯泡的额定功事，必须将滑片P向___(填“A”或“B”)端移动，当电压表的示数为___V时小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为____W。
（3）小明根据测量小灯泡实际功率的多组实验数据，作出了I-U图象，如图丙所示，结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压_______(填“成”或“不成”)正比，这是因为____。
（4）若在实验中连接好电路并闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是_______(写出一种即可)。
四、作图题（共16分）
20．（8分）用笔画线代替导线连接家庭电路。
（_____）
21．（8分）如图所示，小磁针处于静止状态，请标出螺线管上电流方向并在图中括号内标出电源正极或负极的符号．
（________）
五、计算题（共22分）
22．（10分）如图，已知电源电压为24V，R2上标有“100Ω 3A”的字样，灯泡上标有“12V 3W”的字样，电流表A1的量程为0～0.6A，电流表A的量程为0～3A．
（1）求灯泡正常工作时的电阻；
（2）当闭合S，断开S1，S2时，灯泡正常工作，求R1的电阻；
（3）当S、S1、S2都闭合时，调节滑动变阻器，求R2的电功率变化范围.
23．（12分）太阳能是重点开发利用的能源之一，如今太阳能热水器已走进了千家万户。如图，某家庭太阳能热水器接收太阳能总有效面积为1.5m2，1m2面积上1h接收到的太阳能平均为，若阳光照射该热水器8h，可以使质量为100kg的水温度升高40℃。[，]，求
(1)水吸收的热量；
(2)若这些水吸收的热量全部由燃烧干木柴来提供，需要完全燃烧多少千克干木柴(假设干木柴完全燃烧放出的热量全部被水吸收) ；
(3)该太阳能热水器的效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、B
4、C
5、D
6、C
7、A
8、D
9、D
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、20 6 保持不变
14、A 增大
15、15 1.5
16、1.5 B 0-3
三、实验题（共12分）
17、不相同 等于 寻找普遍规律
18、② 总结普遍的物理规律，避免由于实验次数太少而造成结论的偶然性，片面性 在电阻一定时，电流与电压成正比 2与5或3与6 同一导体，电压与电流的比值相同的 不同导体，电压与电流的比值是不同的
19、A 电流表正负接线柱接反了 小于 B 3.8 1.9 不成 灯丝电阻随温度的升高而增大 灯泡断路
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、见解析所示
23、 (1) 1.68×107J；(2)1.4kg；(3) 50%
实验次数
L1两端的电压/V
L2两端的电压/V
串联总电压
1
1.5
1.3
2.8
2
1.2
1.6
2.8
3
1.1
1.7
2.8
序号
电压（伏）
电流（安）
1
2
0.2
2
3
0.3
3
6
0.6
序号
电压（伏）
电流（安）
4
1.5
0.1
5
3
0.2
6
6
0.4
