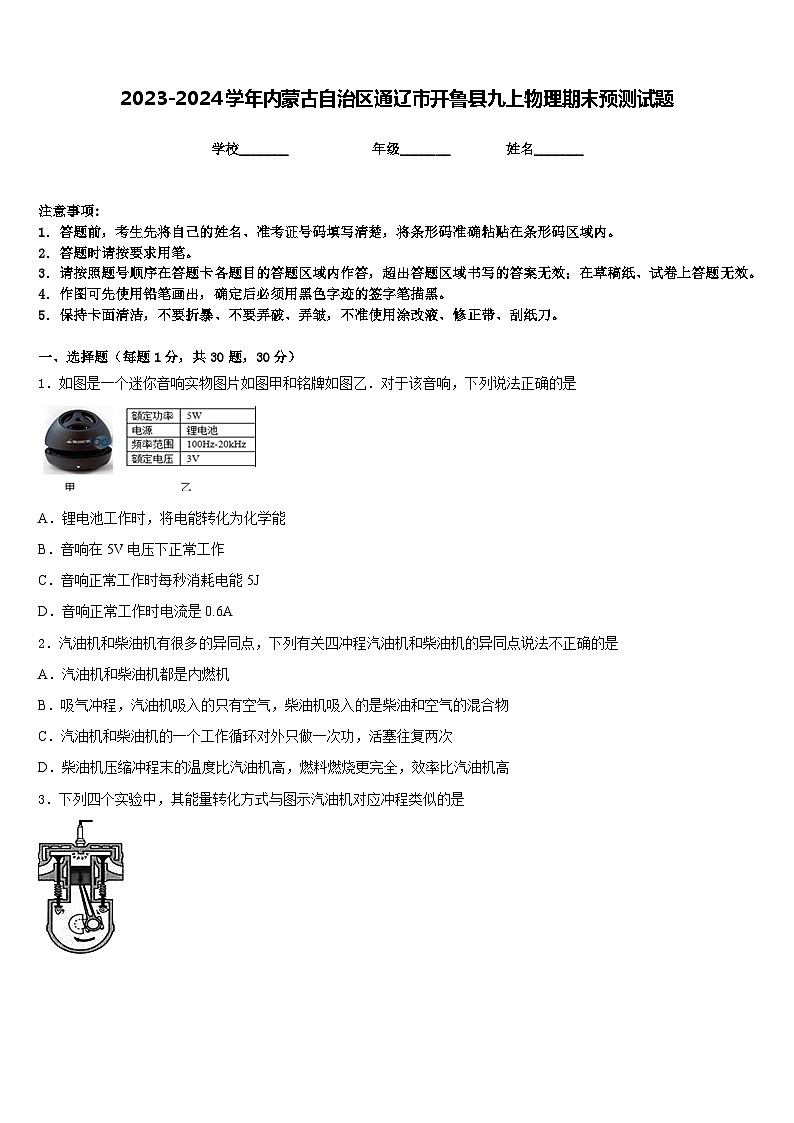

2023-2024学年内蒙古自治区通辽市开鲁县九上物理期末预测试题含答案
展开
这是一份2023-2024学年内蒙古自治区通辽市开鲁县九上物理期末预测试题含答案，共9页。试卷主要包含了答题时请按要求用笔，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图是一个迷你音响实物图片如图甲和铭牌如图乙．对于该音响，下列说法正确的是
A．锂电池工作时，将电能转化为化学能
B．音响在5V电压下正常工作
C．音响正常工作时每秒消耗电能5J
D．音响正常工作时电流是0.6A
2．汽油机和柴油机有很多的异同点，下列有关四冲程汽油机和柴油机的异同点说法不正确的是
A．汽油机和柴油机都是内燃机
B．吸气冲程，汽油机吸入的只有空气，柴油机吸入的是柴油和空气的混合物
C．汽油机和柴油机的一个工作循环对外只做一次功，活塞往复两次
D．柴油机压缩冲程末的温度比汽油机高，燃料燃烧更完全，效率比汽油机高
3．下列四个实验中，其能量转化方式与图示汽油机对应冲程类似的是

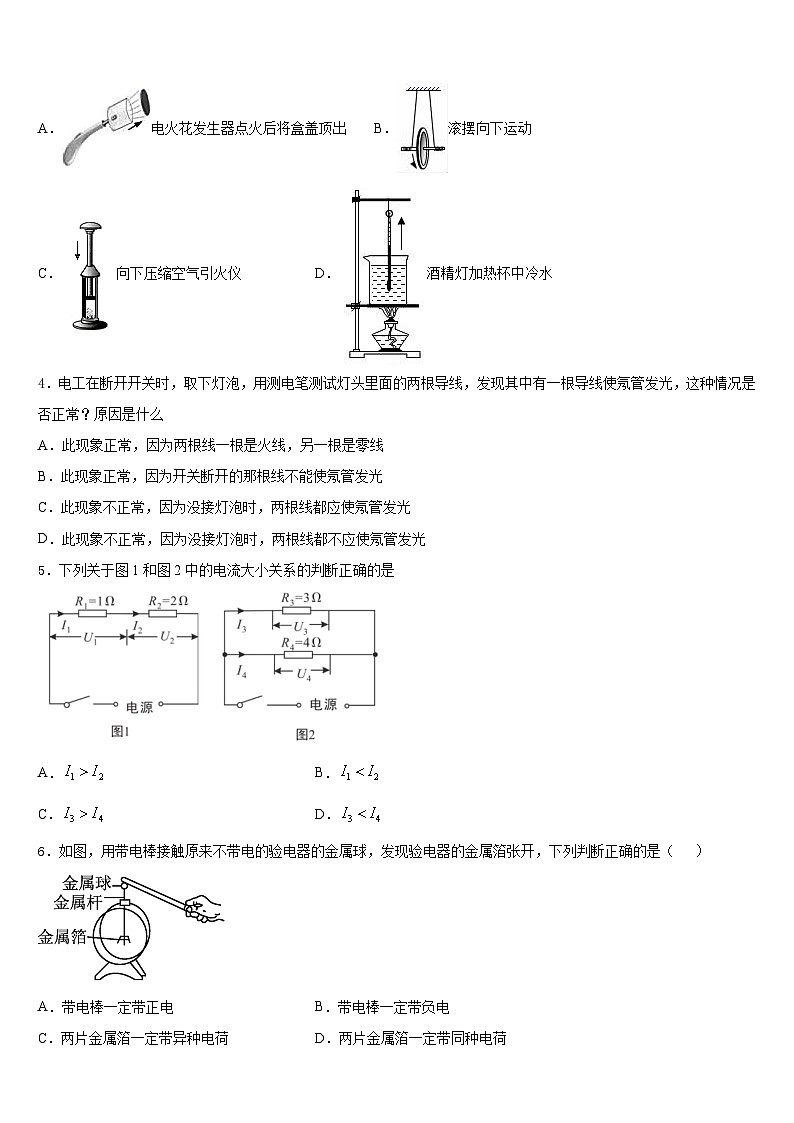

A．电火花发生器点火后将盒盖顶出B．滚摆向下运动
C．向下压缩空气引火仪D．酒精灯加热杯中冷水
4．电工在断开开关时，取下灯泡，用测电笔测试灯头里面的两根导线，发现其中有一根导线使氖管发光，这种情况是否正常？原因是什么
A．此现象正常，因为两根线一根是火线，另一根是零线
B．此现象正常，因为开关断开的那根线不能使氖管发光
C．此现象不正常，因为没接灯泡时，两根线都应使氖管发光
D．此现象不正常，因为没接灯泡时，两根线都不应使氖管发光
5．下列关于图1和图2中的电流大小关系的判断正确的是
A．B．
C．D．
6．如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）
A．带电棒一定带正电B．带电棒一定带负电
C．两片金属箔一定带异种电荷D．两片金属箔一定带同种电荷

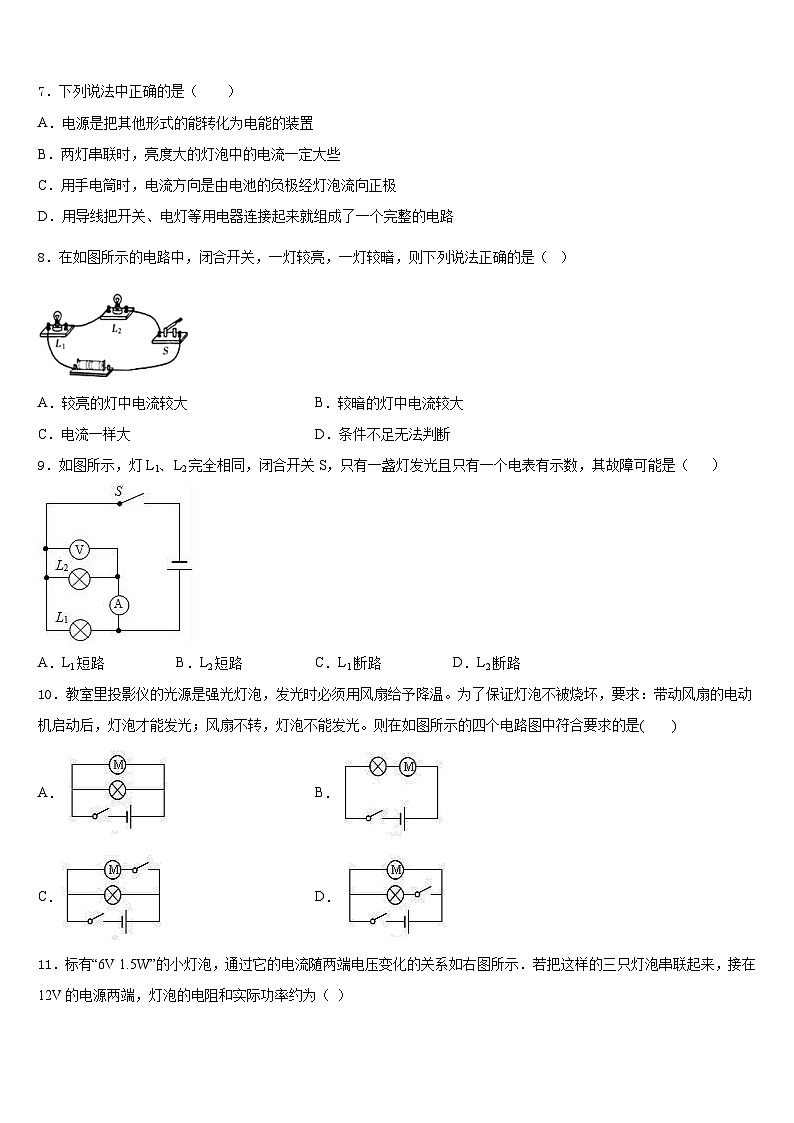

7．下列说法中正确的是（ ）
A．电源是把其他形式的能转化为电能的装置
B．两灯串联时，亮度大的灯泡中的电流一定大些
C．用手电筒时，电流方向是由电池的负极经灯泡流向正极
D．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
8．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（ ）
A．较亮的灯中电流较大B．较暗的灯中电流较大
C．电流一样大D．条件不足无法判断
9．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
10．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如图所示的四个电路图中符合要求的是( )
A．B．
C．D．
11．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如右图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（ ）
A．24Ω 0.67WB．20Ω 0.96WC．24Ω 0.96WD．20Ω 0.8W
12．以下的四个实例中，机械能正在减小的是
A．蓄势待发的火箭B．水平匀速飞行的小鸟
C．匀速下降的气球D．加速上升的飞艇
二、填空题（每题5分，共4题，20分）
13．将R1＝12Ω、R2＝6Ω两电阻串联在某一电源上，R1、R2消耗的功率之比P1：P2＝_____，此时电路消耗的总功率为P串；再将它们并联后接入同一电源上，此时电路消耗的总功率为P并；则P串：P并＝_____．
14．如图，在物理实验课上，小明将用毛皮摩擦过的橡胶棒靠近带有绝缘底座的导体A端，则导体B端应_____。（选填“带正电”、“带负电”或“不带电”）
15．荷叶上的两滴露珠接触后合成一滴，表明分子间有_____（选填“引力”、“斥力”）；空气流动会形成风，这_____（选填“属于”或“不属于”）扩散现象．
16．标有“12V 12W”的小灯泡，正常工作时电流为_______A，如接在3V的电路中，小灯泡的实际功率为_________ W。（假设灯丝电阻不变）
三、实验题（共12分）
17．（4分）如图所示，甲、乙、丙三图中的装置完全相同，用相同质量的燃料加热质量和初温相同的液体。
（1）若要通过实验“比较不同燃料的热值”，应选择____________两图进行实验，燃料完全燃烧放出的热量的多少是通过____________来反映的（填“温度计升高的示数”或“加热时间”）
（2）若想利用上述装置估测燃料的热值，那么还需要补充的实验仪器是____________。
（3）该实验装置还能比较不同物质吸热能力，为了比较这种能力。引入了比热容这一概念。物理学中，将物体温度升高时吸收的热量与它的____________之比，叫做比热容。
（4）图丁所示a、b两种液体，吸热后它们的温度随时间变化的图像，由图可以看出：升高相同的温度， ____________液体吸收热量多。
18．（4分）小聪同学用伏安法测电阻，实验电路图如图甲所示。
（1）该实验的原理是___________________。
（2）闭合开关S前，滑动变阻器滑片P应置于_______端（选填“A”或“B”）。
（3）假如小聪同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：①___________；②___________。
（4）小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx＝_________Ω。
（5）若实验过程中电流表突然烧坏，不能正常使用了，请你利用现有的器材（电路不变）想出一个方法，测出Rx的阻值并写出实验步骤和Rx的表达式：（已知滑动变阻器的最大阻值为R）。
实验步骤如下：
①______________________________；
②_____________________________；
③Rx＝__________。
19．（4分）小明设计了一种测量未知电阻Rx的实验方案，并选择了合适的器材，测量电路如图所示，电源电压不变，滑动变阻器最大阻值未知，在A、B两点间接入的元件每次只能是电阻箱或未知电阻Rx，请完成相关实验内容．
（1）将_____（选填“电阻箱”或“未知电阻Rx”）接入A、B两点间．
（2）闭合开关，移动滑动变阻器滑片到某一合适位置时，记下_____．
（3）断开开关，取下A、B间的元件，将_____（选填“电阻箱”或“未知电阻Rx”）接在A、B两点间．
（4）闭合开关，调节_____（选填“电阻箱”或“滑动变动器”）使_____．
（5）读出_____，即可知道Rx的阻值．
四、作图题（共16分）
20．（8分）如图所示是一个未连接完成的实物电路图，请根据要求用笔画线代替导线完成电路连接。要求：①滑动变阻器只控制灯泡L2的亮度，滑片P右移，灯泡L2变亮；②L2和滑动变阻器串联后的电路与灯泡L1并联；③电流表测量干路中的电流，导线不能交叉。
（_______________）
21．（8分）如图所示，请连成符合安全用电原则的照明电路．
（_____）
五、计算题（共22分）
22．（10分）如图所示的电路，灯泡上标有“2.5V 0.25A”。
①断开S1和S3，闭合S2，将滑片移到阻值最大处时，滑动变阻器接入电路的阻值为，消耗的功率为，电压表和电流表的示数分别为和。
②断开S2，闭合S1和S3时，电压表和电流表的示数分别为和。
③断开S3，闭合S1和S2，移动滑片，使滑动变阻器接入电路的阻值为时，这时电流表和电压表的示数分别为和，滑动变阻器消耗的功率为。
已知，，，假设灯泡的电阻和电源电压不变，试求：
(1)灯泡的电阻为多少？
(2)与之比为多少？
(3)断开S3，闭合S1和S2，移动滑片，使滑动变阻器接入电路的阻值为时，电路消耗的总功率为多少？
23．（12分）小军家新买了一个电热水壶,其铭牌如图所示,在额定电压下,不考虑热量损失,用该电热水壶将初温为20°C的2kg的水烧开,用时7 min ,请回答. [水的比热容C水= 4.2×103J/（kg.°C） ,气压为1标准大气压]
（1）电热水壶正常工作时的电阻是多少.
（2）此过程水需要吸收多少热量.
（3）该电热水壶的效率为多少.
（4）电热水壶通过导线连到电路,为什么电热水壶工作时放出大量热,而与其连接的导线几乎不发热.
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、A
4、D
5、C
6、D
7、A
8、C
9、D
10、D
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、2:1 2:9
14、带负电
15、引力 不属于
16、1 0.75
三、实验题（共12分）
17、甲乙 温度计升高的示数 天平 质量和升高温度的乘积 b
18、R= B 电流表量程偏小 变阻器没滑到最大阻值或最大值偏小 8 见解析 见解析 Rx=
19、未知电阻Rx 电压表示数 电阻箱 电阻箱 电压表示数保持不变 电阻箱
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)；(3)
23、（1）22（2） 6.72 ×105J（3） 72.7% .（4 ）导线电阻远小于电热水壶发热电阻
