2023-2024学年内蒙古呼伦贝尔满洲里市物理九年级第一学期期末学业质量监测模拟试题含答案

这是一份2023-2024学年内蒙古呼伦贝尔满洲里市物理九年级第一学期期末学业质量监测模拟试题含答案，共9页。试卷主要包含了下面关于电功率的说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图甲所示的电路中，为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图像如图乙，下列说法正确的是
A．R的阻值增大，电流表与电压表的示数都变小
B．电源电压为12V
C．当电流为0.6A时，1s内电路消耗的电能为21.6J
D．两端的电压变化范围为6V~18V
2． “珍爱生命、注意安全”是人们在日常生活中必须具有的意识。关于安全用电，正确的做法是（ ）
A．用测电笔辨别火线和零线，手接触笔尾的金属体
B．家里的空气开关跳闸，立即合上空气开关恢复供电
C．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯
D．发现有人触电时，立即用手把他拉开
3．电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（ ）
A．通过导线的电流小于通过电阻丝的电流
B．导线的绝缘皮隔热
C．导线散热比电阻丝快
D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少

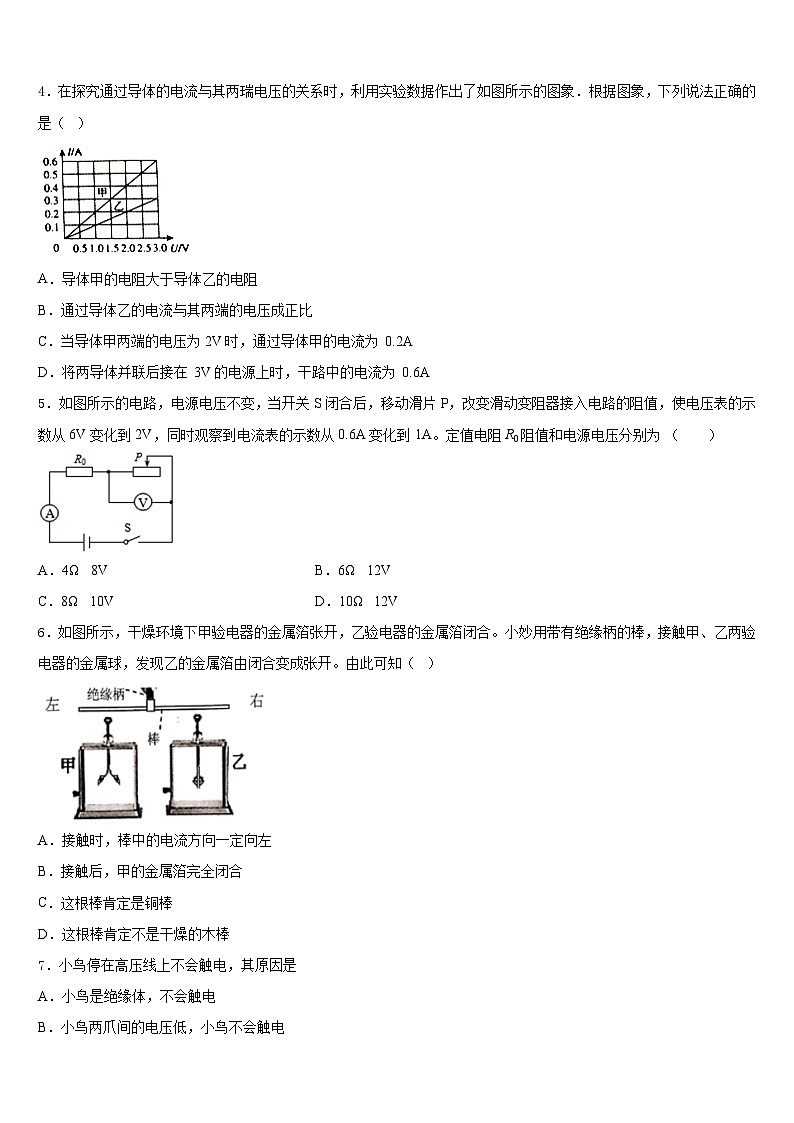

4．在探究通过导体的电流与其两瑞电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是（ ）
A．导体甲的电阻大于导体乙的电阻
B．通过导体乙的电流与其两端的电压成正比
C．当导体甲两端的电压为2V时，通过导体甲的电流为 0.2A
D．将两导体并联后接在 3V的电源上时，干路中的电流为 0.6A
5．如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.6A变化到1A。定值电阻R0阻值和电源电压分别为 （ ）
A．4Ω 8VB．6Ω 12V
C．8Ω 10VD．10Ω 12V
6．如图所示，干燥环境下甲验电器的金属箔张开，乙验电器的金属箔闭合。小妙用带有绝缘柄的棒，接触甲、乙两验电器的金属球，发现乙的金属箔由闭合变成张开。由此可知（ ）
A．接触时，棒中的电流方向一定向左
B．接触后，甲的金属箔完全闭合
C．这根棒肯定是铜棒
D．这根棒肯定不是干燥的木棒
7．小鸟停在高压线上不会触电，其原因是
A．小鸟是绝缘体，不会触电
B．小鸟两爪间的电压低，小鸟不会触电
C．小鸟的爪耐高压，小鸟不会触电
D．高压线有橡胶外皮
8．如图所示为四冲程内燃机四个冲程的示意图，箭头表示活塞的运动方向．请你结合气门位置做出判断，其正确的工作顺序是
A．甲丁乙丙B．乙丙丁甲C．丙甲乙丁D．丁甲丙乙
9．某同学用50N的力将重10N的足球踢出去15m远，该同学对足球做的功是
A．750JB．150J
C．没有做功D．无法确定做功多少
10．下面关于电功率的说法中正确的是
A．电功率是表示电流做功多少的物理量
B．用电器在相同的时间内消耗的电能越多，电功率越大
C．串联的几只灯泡工作时，电阻大的灯泡的电功率小
D．电流做功越多，电功率越大
11．下列推理正确的是（ ）
A．带异种电荷的两个物体相互吸引，则相互吸引的两个物体一定带异种电荷
B．电阻中有电流时它两端一定有电压
C．通过两个灯泡的电流相等，说明两个灯泡一定是串联的
D．灯泡越亮，说明该灯泡的额定功率越大
12．关于物体的内能、热量、温度，以下说法正确的是（ ）
A．物体内能增加，一定是吸收了热量B．物体温度升高，其内能增加
C．物体内能增加，其温度一定升高D．物体温度升高，一定吸收了热量
二、填空题（每题5分，共4题，20分）
13．如图所示为“iPad”的充电器，参数标有5V 2A，表示充电电压是5V，最大输出电流2A，充电时的能量转换是电能转化为_____能。电板充满电所储存的电能是1.8×105J。若“iPad”充电时以最大输出电流充电，要将空电板充满电需要_____h。
14．如图所示，斜面长5m，高1m，工人用沿斜面方向400N的力把重1600N的集装箱匀速推到车上，推力做的功为___J，集装箱受到斜面的摩擦力是___N，斜面的机械效率是___。
15．我国家庭电路的电压是______V；“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识。在家庭电路中，为了防止触电，必须把用电器的开关装在______线上。
16．如图所示，螺线管的AB接线柱接通电源后，在它附近的自由静止的小磁针N极指向水平向右。则A端是电源的___________（选填“正”或“负”）极。
三、实验题（共12分）
17．（4分）小林利用图甲所示的电路探究“电流跟电阻的关系”。已知电源电压为6V且保持不变，定值电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω，请你解答下列问题：
(1)如图甲所示，请你用笔画线代替导线，将图乙中电路连接完整_____（请勿更改原有导线，导线不得交叉），要求当滑动变阻器的滑片P向右移动时，电路中的电流变大。连接电路时，开关必须_____。
(2)开关闭合之前，他发现电流表指针如图丙所示，接下来的操作是_____。
(3)完成上述操作后，正确连接好电路，闭合开关后发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，则可能是定值电阻发生了_____（选填“短路”或“断路”）。
(4)实验中，直接将5Ω的电阻换成10Ω后闭合开关，此时应向_____（选填“左”或“右”）调节滑片位置，目的是为了保证_____。多次换接阻值不同的定值电阻进行实验后，记下每次电流表的示数，绘制了图丁所示的电流I随电阻R变化的图象。
(5)由图象进一步分析可知，当电阻R＝12.5Ω时，通过R的电流I＝_____A。
(6)小林发现，将25Ω电阻接入电路进行实验时，滑动变阻器刚好调到最大值时可完成本次实验，由此可知滑动变阻器的最大值是_____Ω．当将25Ω换成30Ω电阻后闭合开关，发现无论怎样移动滑动变阻器的滑片，都无法让电压表的示数与前一次实验的相同，若想继续完成本次实验，仅使用现有的器材（导线足够），为使电压表的示数与前一次的相同，你的解决办法是：_____。
18．（4分）小明做“伏安法测电阻”的实验时，准备了以下器材：新1号干电池两节、定值电阻R、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、滑动变阻器（20Ω 2A）、开关各一只、导线若干。设计如图所示的电路图进行实验。
(1)按电路图连接电路，闭合开关，发现电流表无示数，电压表指针明显偏转，原因可能是_____。
(2)排除故障后，要使电压表示数逐渐变大，滑动变阻器滑片P应向_____（填“左”或“右”）移动。
(3)进行实验时，小明测出通过定值电阻R的电流和对应的电压值如表所示。老师看后说其中某一次所测数据是错误的，分析出错的是第_____次实验，原因是_____。除去错误数据，所测该定值电阻的阻值是_____（结果精确到0.1）。
(4)小明利用上面器材，增加阻值分别为5Ω、10Ω、15Ω、20Ω的定值电阻四个，来探究电流与电阻的关系。
①小明先将电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2V，记下电流表示数；接着保持滑动变阻器滑片的位置不变，把R换成10Ω电阻时，闭合开关，观察电压表示数为_____V，此时应向_____（填“a”或“b”）端移动滑片P（如上图），才能使电压表示数为2V，同时记下电流表的示数；
②换其它电阻，重复上述实验。
③实验时每个电阻单独接入电路，定值电阻两端被控制电压应不小于_____V均能完成实验。
19．（4分）在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如下表所示。
(1)按照图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察_____来比较导体电阻的大小。
(2)为了验证上述猜想①，应该选用编号_____两根电阻丝分别接入电路进行实验。
(3)分别将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟_____有关。
(4)要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图2所示。但通过观察发现电流表指针偏转过小，这样会导致实验误差_____。
四、作图题（共16分）
20．（8分）电路中电流通过时，螺线管周围的小磁针静止如下图所示，根据小磁针静止时的指向和导线中的电流方向，标明通电螺线管的N极并画出螺线管的绕线。
（_____）
21．（8分）（1）在图中用笔连线代替导线，把电路元件连接起来。要求：滑动变阻器滑片向左移动时，灯泡（额定电压为2.5V）变亮，电压表的示数变小（导线不要交叉）。
（____________）
（2）我们教室里通常是一只开关同时控制两盏日光灯，如图所示，把开关S和两盏灯L1、L2正确连入家庭电路中（导线不要交叉）。
（_________）
五、计算题（共22分）
22．（10分）小峻家中有一个浴足盆,其部分铭牌信息如图甲所示,如图乙为浴足盆的工作电路,R1、R2均为电热丝,当开关S接a、b触点时,浴足盆的挡位不同．求：
(1)额定加热电流
(2)R1和R2的阻值各为多少欧?
(3)在用电高峰期,小峻关闭家中其它用电器,只让浴足盆通电,使其处于加热状态1min电能表(如图丙所示)的圆盘转了30转,则浴足盆加热的实际电功率为多少瓦?
23．（12分）物理实验室有一个灯泡，铭牌上标有“6V 3W”的字样。兴趣小组的同学想让这个小灯泡正常工作，但手边只有一个电压恒为9V的电源，于是他们找来一个阻值合适的电阻R与之串联后接入电路，如图所示，使小灯泡刚好正常工作。求：
（1）小灯泡正常工作时的电流；
（2）整个电路在1分钟的时间内消耗的总电能；
（3）小灯泡正常工作时，电阻R消耗的电功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、D
4、B
5、D
6、D
7、B
8、D
9、D
10、B
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、化学 5
14、2000 80% 80
15、220 火
16、正
三、实验题（共12分）
17、 断开 电流表调零 断路 左 定值电阻的电压不变 0.2 35 在原来的电路中再串联接入一个10Ω的定值电阻
18、电阻R断路 左 1 当电压为0.5V时，滑动变阻器应接入阻值大于滑动变阻器最大阻值 5.2 2.4 b 1.5
19、电流表示数大小或灯泡亮度 A和B 材料 较大，将A表接0.6A档
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、见解析所示
23、（1）0.5A；（2）270J；（3）1.5W。
次数
1
2
3
4
5
电压/V
0.5
1.2
1.6
2.2
2.6
电流/A
0.10
0.24
0.31
0.42
0.48
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
