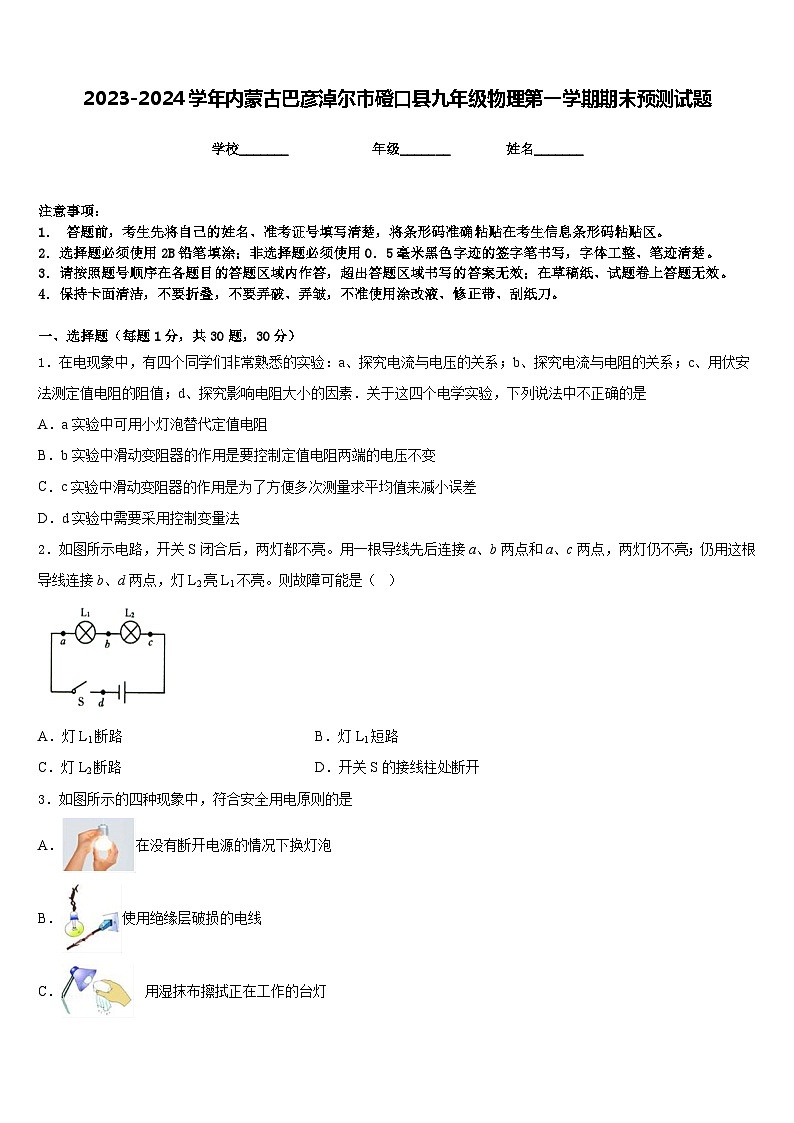

2023-2024学年内蒙古巴彦淖尔市磴口县九年级物理第一学期期末预测试题含答案

这是一份2023-2024学年内蒙古巴彦淖尔市磴口县九年级物理第一学期期末预测试题含答案，共8页。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．在电现象中，有四个同学们非常熟悉的实验：a、探究电流与电压的关系；b、探究电流与电阻的关系；c、用伏安法测定值电阻的阻值；d、探究影响电阻大小的因素．关于这四个电学实验，下列说法中不正确的是
A．a实验中可用小灯泡替代定值电阻
B．b实验中滑动变阻器的作用是要控制定值电阻两端的电压不变
C．c实验中滑动变阻器的作用是为了方便多次测量求平均值来减小误差
D．d实验中需要采用控制变量法
2．如图所示电路，开关S闭合后，两灯都不亮。用一根导线先后连接a、b两点和a、c两点，两灯仍不亮；仍用这根导线连接b、d两点，灯L2亮L1不亮。则故障可能是（ ）
A．灯L1断路B．灯L1短路
C．灯L2断路D．开关S的接线柱处断开
3．如图所示的四种现象中，符合安全用电原则的是
A．在没有断开电源的情况下换灯泡
B．使用绝缘层破损的电线
C． 用湿抹布擦拭正在工作的台灯
D． 用绝缘棒挑开通电的裸导线

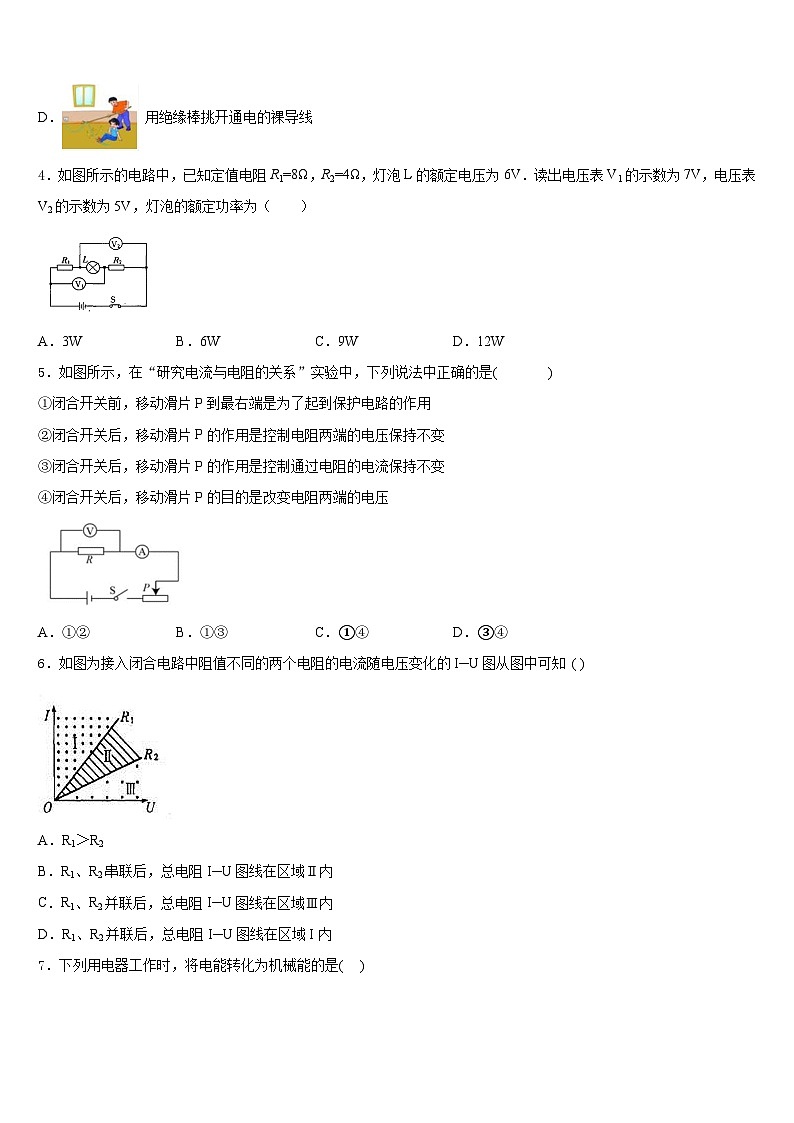

4．如图所示的电路中，已知定值电阻R1=8Ω，R2=4Ω，灯泡L的额定电压为6V．读出电压表V1的示数为7V，电压表V2的示数为5V，灯泡的额定功率为（ ）
A．3WB．6WC．9WD．12W
5．如图所示，在“研究电流与电阻的关系”实验中，下列说法中正确的是( )
①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用
②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变
③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变
④闭合开关后，移动滑片P的目的是改变电阻两端的电压
A．①②B．①③C．①④D．③④
6．如图为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I─U图从图中可知 ( )
A．R1＞R2
B．R1、R2串联后，总电阻I─U图线在区域Ⅱ内
C．R1、R2并联后，总电阻I─U图线在区域Ⅲ内
D．R1、R2并联后，总电阻I─U图线在区域I内
7．下列用电器工作时，将电能转化为机械能的是( )
A．电暖炉 B．电热水壶
C．电饭锅 D．电动自行车
8．下面四种常见的用电器在正常工作时，电功率最接近1000W的是（ ）
A．电风扇B．家用空调
C．家用台灯D．笔记本电脑
9．关于温度、热量、内能，下列说法正确的是 ( )
A．物体的温度越高，吸收的热量越多
B．物体的温度越高，物体内部分子的无规则运动越剧烈
C．0℃的冰变成0℃的水，温度不变，内能不变
D．-15℃的冰块温度太低，没有内能
10．图为某电磁炉与液晶电视的产品铭牌。当它们在正常工作时，下列说法中正确的是
A．电磁炉比液晶电视电流做功多B．电磁炉比液晶电视消耗电能快
C．电磁炉比液晶电视通过的电流小D．电磁炉比液晶电视的实际电压大
11．2019年初，我国22岁的年轻科学家曹原在石墨烯超导领域中取得了重大突破，让超导科技向前迈出了一大步。下列电器或原件中适用超导材料的是（ ）
A．电动机中的线圈B．白炽灯的灯丝
C．热得快的电热丝D．电暖气的加热管
12．海边昼夜温差变化比沙漠中小，主要是因为
A．水的比热容较大B．沙子的比热容较大
C．沙子是固体D．水是液体
二、填空题（每题5分，共4题，20分）
13．汽车刹车时，由于摩擦，汽车的动能转化为_____能，这些能量不能自动地用来驱动汽车；而有些新能源汽车有“动能回收装置”，即在刹车时带动发电机工作，将汽车的动能转化为_____能并为电池充电，之后电池又可以再次驱动汽车。
14．小明学过电学后买来二十几米长的电阻丝和相应配件利用自家毛毯做成了一个电热毯，若此电热毯的电阻是605Ω，并在家庭电路中使用，这个电热毯的电功率是______W，电热毯在工作时把电能转化成了______能。
15．如图所示，将灯Ll、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为9W，在乙图中灯Ll的功率为16W。设灯丝电阻不变，Ll、L2两灯灯丝电阻之比是_________。
16．在图的电路中，电源电压为6V，R1＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为________A，电阻R2的阻值为________Ω．
三、实验题（共12分）
17．（4分）在螺线管的右端有一个处于静止状态的小磁针，小磁针可以在纸面所在的平面内自由转动，小磁针的N极如图所示。闭合开关，发现小磁针的N极向右偏转。断开开关，改变电源的极性后再闭合开关，发现小磁针的N极向左偏转。则此实验探究的问题是___________________。
18．（4分）物理兴趣小组的同学们为了研究“水沸腾时温度变化规律”，设计实验并组装了如图甲所示的装置进行实验。
（1）进行该实验除了图甲中所示的器材，还需要一个重要的测量工具_____；
（2）小明点燃酒精灯对水加热。在水加热至沸腾的过程中，发现如图乙所示三种现象，三种现象发生的时间顺序是_____；
（3）加热过程中，同学们每隔1min在表格中记录一次加热时间和温度。其中小明组和小军组的实验数据如下表所示：
小军发现小明组有一个实验数据有明显错误，这个错误的数据是_____℃；
小明认为自己在实验过程中实事求是、尊重客观事实，不会有错误。于是小军说出了他的判断依据是_____；
（4）小军组认为用图象来分析实验数据更有利于总结和发现规律，于是在坐标纸上描出各点并绘制图象如图丙所示。分析图象可以得出结论：水在沸腾时，_____；
（5）小明又对比了两个小组的实验数据，发现他们把水加热至沸腾的时间不同。于是对实验过程进行评估与反思：实验过程中他们使用了相同的装置，用火焰大小基本相同的酒精灯对水加热至沸腾，火焰基本上不影响实验结果。于是，他找出了加热至沸腾所用时间不相同的真正原因是_____。
19．（4分）小刚同学要测量额定电压为3.8V小灯泡的额定功率。
（1）连接不完整的实物电路如图所示，请用笔画线代替导线，完成实物电路连接。
（______）
（2）闭合开关前应把滑动变阻器的滑片调到_____（选填“左”或“右”）端。
（3）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。于是小刚提出以下猜想：A．可能是灯丝断了B．可能是小灯泡短路C．可能是变阻器开路。究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。
（4）小刚排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图所示，则通过小灯泡的电流为______A，小灯泡的额定功率为_______W。
四、作图题（共16分）
20．（8分）如图所示，当电磁铁接通电源后与一旁的磁铁相互作用，它们中间的曲线是描述磁场的磁感线，请标出磁感线的方向，标出电源的正负极和磁铁的N、S极.
21．（8分）已知拉力F与重物G的关系分别是：F甲=G，F乙=G。（不计动滑轮的重力和摩擦），请在图甲、乙滑轮组中画出正确的绕线方式。
（______）
五、计算题（共22分）
22．（10分）如图甲，电源电压恒为8V，滑动变阻器滑片P从b端滑到a端的过程中，电压表示数U与电流表示数I的关系如图乙，R2与R1的电功率之比k与R2的关系如图丙。求：
（1）滑片P在a端时，电路消耗的功率。
（2）R2与R1之比的最大值。
（3）R2消粍的最大功率。
23．（12分）如图所示，当水平拉力F=50N时.恰好可以使物体A沿水平地面向右做匀速直线运动．已知物体重为500N,所受地面的摩擦力约为120N,物体在2s内水平移动了0.6m,不计绳和滑轮的自重求在此过程中：
（1）拉力F做功为多少?
（2）拉力F做功的功率为多少?
（3）该装置的机械效率约为多少?
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、D
4、B
5、A
6、D
7、D
8、B
9、B
10、B
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、内 电
14、80 内
15、3:1
16、0.5 8
三、实验题（共12分）
17、通电螺线管周围的磁场方向跟螺线管中的电流方向是否有关
18、秒表 BAC 65 根据Q吸=cm△t，相同的时间升高相同的温度 吸收热量，温度保持不变 小明所用的水质量大
19、见解析所示 右 B A C 0.34 1.292
四、作图题（共16分）
20、略
21、
五、计算题（共22分）
22、 (1)16W；(2)4；(3)4W。
23、（1）90J （2）45w （3）80%
时间/min
0
1
2
3
4
5
6
7
8
9
10
小明组
水的温度/℃
20
30
40
50
65
70
80
90
98
98
98
小军组
水的温度/℃
20
35
50
65
80
95
99
99
99
99
99
电流表
电压表
判断结果
示数不为零
示数为零
_______
示数为零
示数不为零
_______
示数为零
示数为零
_______
