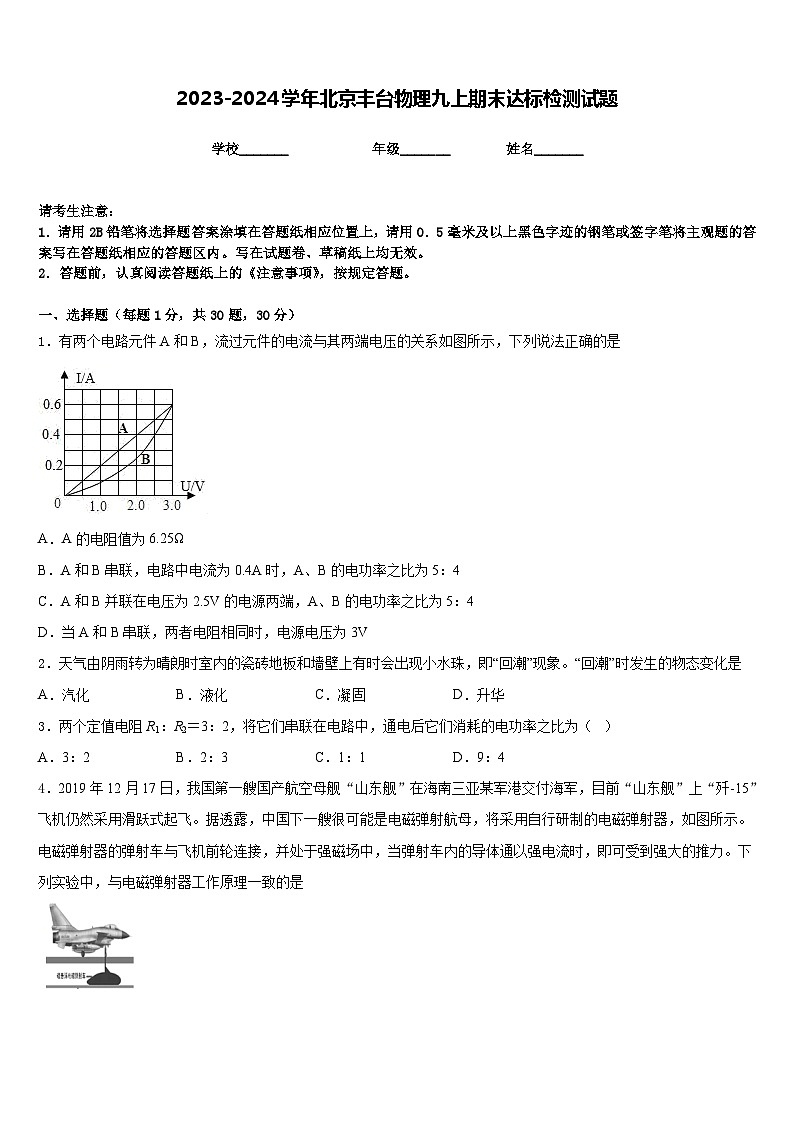

2023-2024学年北京丰台物理九上期末达标检测试题含答案

这是一份2023-2024学年北京丰台物理九上期末达标检测试题含答案，共8页。试卷主要包含了两个定值电阻R1，下列符合安全用电原则的是，把小灯泡L1等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是
A．A的电阻值为6.25Ω
B．A和B串联，电路中电流为0.4A时，A、B的电功率之比为5：4
C．A和B并联在电压为2.5V的电源两端，A、B的电功率之比为5：4
D．当A和B串联，两者电阻相同时，电源电压为3V
2．天气由阴雨转为晴朗时室内的瓷砖地板和墙壁上有时会出现小水珠，即“回潮”现象。“回潮”时发生的物态变化是
A．汽化B．液化C．凝固D．升华
3．两个定值电阻R1：R2＝3：2，将它们串联在电路中，通电后它们消耗的电功率之比为（ ）
A．3：2B．2：3C．1：1D．9：4
4．2019年12月17日，我国第一艘国产航空母舰“山东舰”在海南三亚某军港交付海军，目前“山东舰”上“歼-15”飞机仍然采用滑跃式起飞。据透露，中国下一艘很可能是电磁弹射航母，将采用自行研制的电磁弹射器，如图所示。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。下列实验中，与电磁弹射器工作原理一致的是

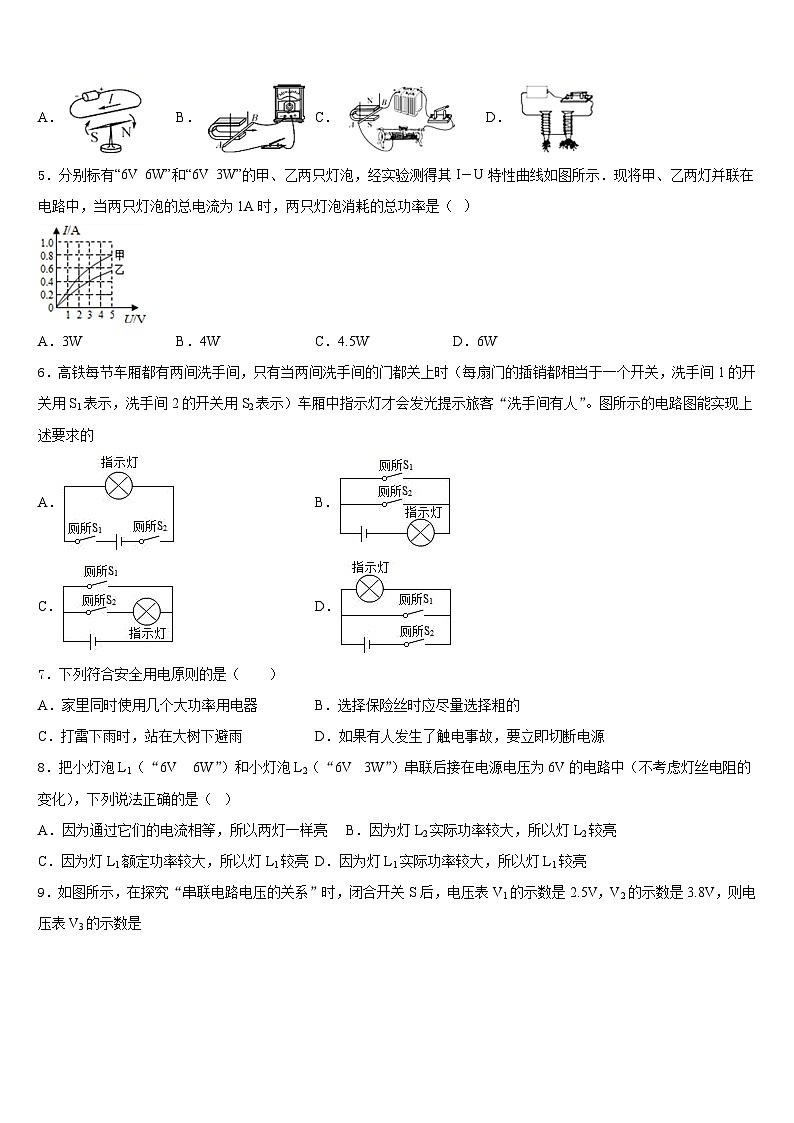

A．B．C．D．
5．分别标有“6V 6W”和“6V 3W”的甲、乙两只灯泡，经实验测得其I－U特性曲线如图所示．现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是（ ）
A．3WB．4WC．4.5WD．6W
6．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关，洗手间1的开关用S1表示，洗手间2的开关用S2表示）车厢中指示灯才会发光提示旅客“洗手间有人”。图所示的电路图能实现上述要求的
A．B．
C．D．
7．下列符合安全用电原则的是（ ）
A．家里同时使用几个大功率用电器B．选择保险丝时应尽量选择粗的
C．打雷下雨时，站在大树下避雨D．如果有人发生了触电事故，要立即切断电源
8．把小灯泡L1（“6V 6W”）和小灯泡L2（“6V 3W”）串联后接在电源电压为6V的电路中（不考虑灯丝电阻的变化），下列说法正确的是（ ）
A．因为通过它们的电流相等，所以两灯一样亮B．因为灯L2实际功率较大，所以灯L2较亮
C．因为灯L1额定功率较大，所以灯L1较亮D．因为灯L1实际功率较大，所以灯L1较亮
9．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3VB．2.5VC．3.8VD．6.3V
10．已知水的比热容比煤油的大，用相同的两个试管分别装上质量相同的煤油和水，用相同热源同时对两试管加热，下列各图中能正确反映该实验情况的图象是（ ）
A．B．
C．D．
11．如图所示，捻动滚摆的轴使其升高后释放，观察滚摆运动过程，长时间后滚摆停止上下滚动．下列说法正确的是
A．滚摆下降时，重力势能减小，动能减小
B．滚摆到最低点后又上升，重力势能转化为动能
C．滚摆整个运动过程中，机械能守恒
D．滚摆每次上升的高度逐渐减小，说明滚摆的机械能减小
12．如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（ ）
A．灯泡断路
B．灯泡短路
C．滑动变阻器断路
D．滑动变阻器短路
二、填空题（每题5分，共4题，20分）
13．蜥蜴是冷血动物，需要通过晒太阳使自己的体温升高到一定值才能活动，蝴蜴晒太阳是通过__________改变物体的内能。
14．白天，太阳能热水器中水的温度升高．水的内能_____（选填“减少”、“不变”或“增加”），这是通过_____的方法改变了它的内能．
15．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，电流表A1的示数_____，电流表A1与A2的示数之差_____。（前两空均选填“变大”、“变小”、“不变”）当滑片移到某一位置时，两电流表的指针偏转程度相同时R1与R2的电功率之比为_____。
16．泡温泉时感觉身体会发热，这是通过_____的方式改变了身体的内能．烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的__________较大的缘故．
三、实验题（共12分）
17．（4分）在“测量小灯泡电阻”的实验中，小明同学用一只电压表、一只电流表、一个开关、一个滑动变阻器、电压为6V的电源和标有“3.8V”的小灯泡，设计了如图甲所示的电路。
（1）请你用笔画线代替导线，根据图甲所示电路图帮小明把图乙所示的实物图连接完整，导线不允许交叉_________；
（2）连接好电路闭合开关，发现灯泡不亮，电压表示数为6V，电流表示数几乎为零，则故障可能是____；

（3）排除故障后，闭合开关，移动滑片测出数据填入表格中。第三次实验，移动滑片使灯泡正常发光，电流表示数如图丙所示，则灯泡正常发光时电阻是________Ω；
（4）小明设计表格有不合理的地方是________。
18．（4分）同学们在实验室探究“影响电阻大小的因素”，他们找出a、b、c、d四根不同的电阻丝，比较发现：a与b只有长度不同；a与c只有横截面积不同；a与d只有材料不同。实验方案有如下两种：
(1)方案一：如图甲所示，将电阻丝a、b、c、d分别接在M、N之间，测出电路中的电流。电流表的示数越大，表示接入的电阻丝阻值越_____。
(2)方案二：如图乙所示，将电阻丝a、b、c、d串联在电路中，用电压表分别测出它们两端的电压。电压表的示数越大，表示接入的电阻丝阻值越_____。
(3)小丽提出：还可以用如丙图所示的方法来研究电阻与长度的关系。她将整条电阻丝a接入电路，将夹子N固定在B端，夹子M从A端逐渐滑向B端，发现电流表示数逐渐增大。说明：其他条件一定时，电阻丝越短，电阻越_____。
(4)小丽又补充到，还可以在图丙电路中串联一个灯泡，一方面灯泡亮度可以反映电流大小，另一方面，灯泡还可以起到_____的作用，用灯泡亮度或者电流表示数来反映电阻大小的科学研究方法叫做_____，下列实例研究方法与此相同的是_____。
A．探究电流与电压、电阻的关系
B．研究电流时，将电流和水流进行类比
C．研究光的传播时，引入“光线”
D．扩散现象表明分子在不停地做无规则运动
(5)接下来，小明和小丽又做了如下实验：将整条电阻丝a接入图丙电路后，闭合开关，然后用酒精灯给电阻丝加热，发现电流表示数逐渐减小，说明_____也是影响导体电阻大小的因素。
19．（4分）在“比较不同物质吸热情况”的实验中,实验装置如图所示：
（1）实验中应选用规格_____（选填“相同”或“不同”）的电加热器分别给初温相同且质量相同的甲、乙 两种液体加热,并记录实验数据。
（2）分析实验数据可知,_____（“甲”、“乙”）物质的吸热能力较强。
四、作图题（共16分）
20．（8分）某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从哪段进入，电灯都能接通电源发光，请用笔画线代替导线，按题意要求将图中电路连接完整。
（____）
21．（8分）如图所示，根据磁体静止时N极的指向，标出通电螺线管的N极和电源的正极
（________）
五、计算题（共22分）
22．（10分）有一只小灯泡，它的额定电压是6V，当加在它两端的电压是4V时，通过灯泡的电流为0.2A，则灯泡的额定功率是多少？若所加电压为5V时，灯泡的实际功率是多少？
23．（12分）如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图．已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）．
则在电路安全工作的前提下，请计算出：
（1）当电流表的示数为0.2A时，R接入电路中的阻值？
（2）当电压表示数为9V时，通过R0的电流？
（3）装置能监测湿度最大值？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、A
4、C
5、A
6、A
7、D
8、B
9、D
10、B
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、热传递
14、增加、热传递
15、变大 变大 4：1
16、热传递 比热容
三、实验题（共12分）
17、； 灯泡断路； 12.7； 不能求灯泡电阻的平均值。
18、小 大 小 保护电路 转换法 D 温度
19、相同 甲
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、1.8W，1.25W
23、（1）30Ω； （2） 0.1A； （3）80%
实验次数
电压U/V
电流I/A
电阻R/Ω
灯泡电阻平均值R/Ω
1
2.0
0.33
6.1
2
3.0
0.34
8.8
3
1
2
3
加热时间/min
0
1
2
3
4
甲的温度/℃
20
27
34
41
48
乙的温度/℃
20
35
50
65
80
