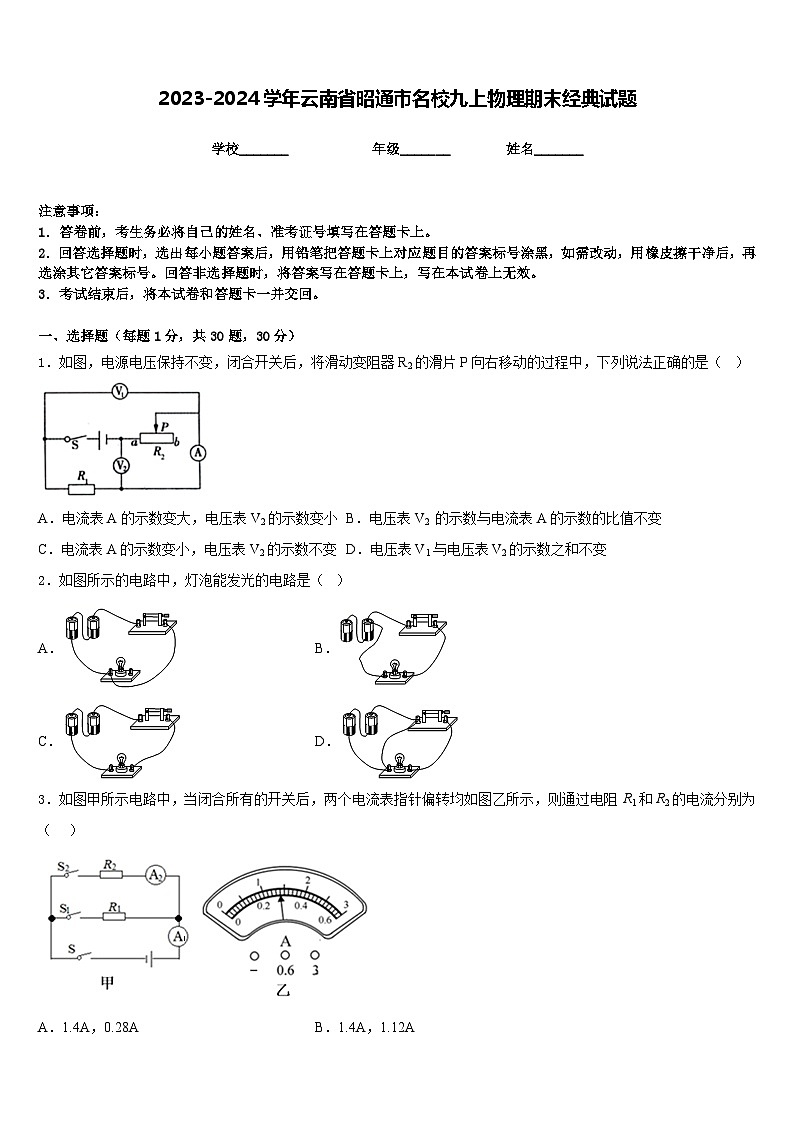

2023-2024学年云南省昭通市名校九上物理期末经典试题含答案

这是一份2023-2024学年云南省昭通市名校九上物理期末经典试题含答案，共10页。试卷主要包含了如图等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表A的示数变大，电压表V2的示数变小B．电压表V2 的示数与电流表A的示数的比值不变
C．电流表A的示数变小，电压表V2的示数不变D．电压表V1与电压表V2的示数之和不变
2．如图所示的电路中，灯泡能发光的电路是（ ）
A．B．
C．D．
3．如图甲所示电路中，当闭合所有的开关后，两个电流表指针偏转均如图乙所示，则通过电阻 R1和R2的电流分别为（ ）
A．1.4A，0.28AB．1.4A，1.12A
C．1.12A，0.28AD．0.28A，1.12A
4．我们在生活中选家电时，总要考虑该家电是否“省电”，如果说某款家电“很省电”，其物理意义是（ ）
A．电阻很小B．电功率很小
C．需要的电压很低D．产生的热量很少
5．标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若只让其中一盏灯正常工作，则电源电压为
A．24 VB．18 VC．16 VD．12 V
6．首先发现电流周围存在磁场的物理学家是（ ）
A．奥斯特B．焦耳C．沈括D．安培
7．图所示的家用电器中，正常工作时的电功率最接近25W的是
A． 液晶计算器
B．台灯
C．电饭煲
D．洗衣机

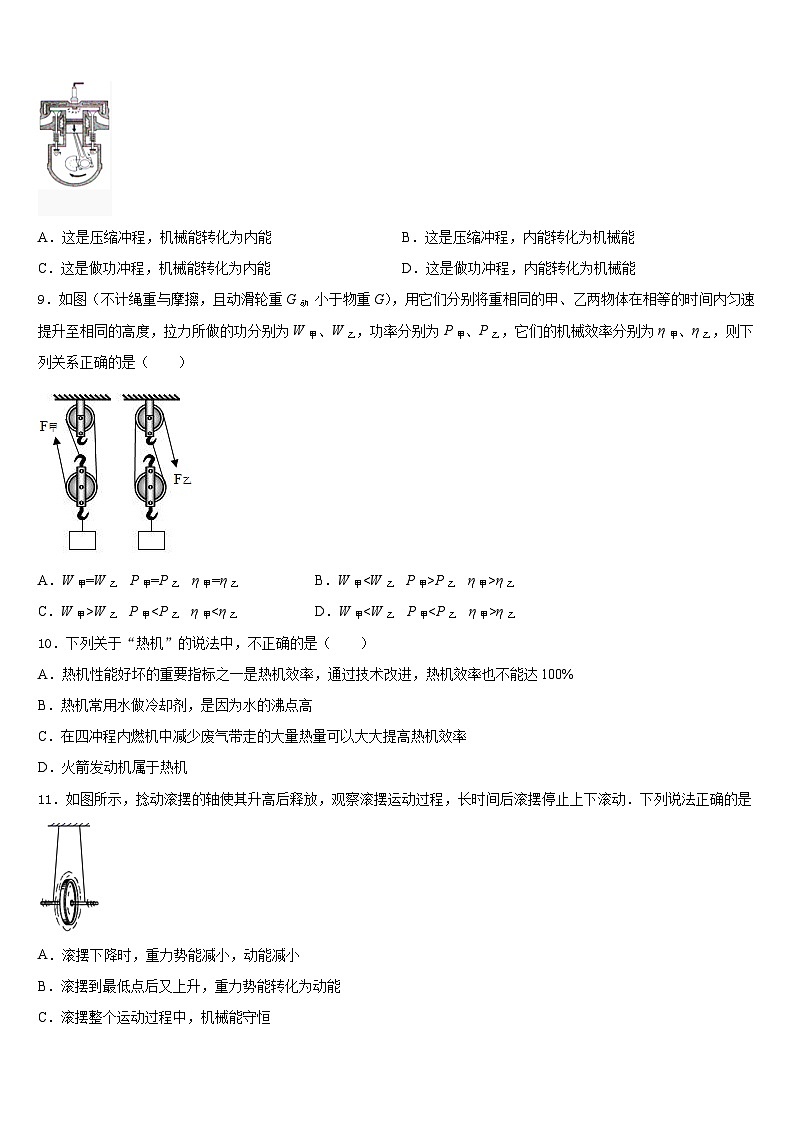

8．图所示为四冲程汽油机的一个冲程，下列说法正确的是
A．这是压缩冲程，机械能转化为内能 B．这是压缩冲程，内能转化为机械能
C．这是做功冲程，机械能转化为内能 D．这是做功冲程，内能转化为机械能
9．如图（不计绳重与摩擦，且动滑轮重G动 小于物重G），用它们分别将重相同的甲、乙两物体在相等的时间内匀速提升至相同的高度，拉力所做的功分别为W甲、W乙，功率分别为P甲、P乙，它们的机械效率分别为η甲、η乙，则下列关系正确的是（ ）
A．W甲=W乙 P甲=P乙 η甲=η乙B．W甲P乙 η甲>η乙
C．W甲>W乙 P甲η乙
10．下列关于“热机”的说法中，不正确的是（ ）
A．热机性能好坏的重要指标之一是热机效率，通过技术改进，热机效率也不能达100%
B．热机常用水做冷却剂，是因为水的沸点高
C．在四冲程内燃机中减少废气带走的大量热量可以大大提高热机效率
D．火箭发动机属于热机
11．如图所示，捻动滚摆的轴使其升高后释放，观察滚摆运动过程，长时间后滚摆停止上下滚动．下列说法正确的是
A．滚摆下降时，重力势能减小，动能减小
B．滚摆到最低点后又上升，重力势能转化为动能
C．滚摆整个运动过程中，机械能守恒
D．滚摆每次上升的高度逐渐减小，说明滚摆的机械能减小
12．超导体若能应用到社会生活中，会给人类带来很大的好处．各国科学家一直在努力寻找能够 在室温下工作的超导材料，假如科学家已研制出室温下的超导材料，你认为它可作下列哪种 用途( )
A．电炉中的电阻丝B．白炽灯泡的灯丝
C．保险丝D．远距离输电线
二、填空题（每题5分，共4题，20分）
13．电能表是测量__________的仪表。小明家的电能表的铭牌上标有 “3000r/kW·h”字样，如果电能表的转盘转了1转，表示他家用去了__________J的电能；
14．如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是__________表（填“电流”或“电压”）乙表测的是______________（填“电流”或“电压”） 。
15．阴雨天，空气潮湿，能见度低，路面湿滑，为保证旅客上下车安全，需在车门旁开启警示灯．某同学设计了如图乙所示的模拟电路．问：
（1）选择图甲中的_____（选择“R1”或“R2”）湿敏电阻，将它串联在图乙电路中的_____（选择“A”或“B”）位置，闭合开关，警示灯能随湿度变化而自动调整亮度，且不断闪烁．
（2）已知电源电压为6V，警示灯的规格是“6V 3W”，当空气湿度为80%时，闪烁的过程中，灯较暗时的实际功率是多少？_____（电磁铁电阻忽略不计）？
16．图甲是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变），图乙是他依据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为_____V；当R的电阻由10Ω更换为15Ω时，闭合开关后，为使R两端的电压_____（选填“改变”或“不变”），滑动变阻器的滑片应向_____（选填“a”或“b”）端滑动
三、实验题（共12分）
17．（4分）同学们在做“测量小灯泡功率”的实验时，选取了一个标有“2.5V”的小灯泡和如图所示的实验器材。
（1）请你用笔画线代替导线，在答题卡相应位置完成该实验电路的连接。要求滑动变阻器滑片P向左端滑动时，小灯泡亮度逐渐变亮。
（______）
（2）同学们正确连接电路后，闭合开关发现灯泡不发光，电流表指针有明显偏转，电压表却无示数，产生这一故障的原因是_____。
（3）故障排除后，移动滑动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示为_____A，小灯泡的额定功率为_____W。
（4）根据测出的数据，同学们画出了小灯泡的电流与电压变化的关系图象，如图丙所示。发现不是直线而是曲线，其主要原因是_____。
18．（4分）完成下面两个热学实验：
(1)为了比较水和食用油的吸热能力，小明用两个相同的装置做了如下图所示的实验。用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间，实验数据记录如下表。
①在实验过程中控制加热时间相同，通过比较__________来研究水和食用油吸热能力的差异。
②在此实验中，如果要使水和食用油的最后温度相同，就要给____________加热更长的时间，此时水吸收的热量____________(选填“大于”或“小于”或“等于”)食用油吸收的热量。
(2)如图，在两个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热。
①加热相同时间后，分别测量两者的温度，发现沙子的温度明显高于水，这是因为_____________；加热时搅拌沙子，目的是___________。
②在两烧杯上方分别盖上玻璃片，过一会儿发现装水烧杯上方的玻璃片内侧有小水珠，用手摸两个玻璃片，发现装________（沙子/水）烧杯上方的玻璃片温度比较高，原因是____________。
19．（4分）某实验小组的同学在进行“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V。
（1）如图甲是小明同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错误的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）
（____________）

（2）小李同学连接好电路，同组的小王检查后，认为连接无误，但闭合开关后小灯泡不亮．他接下来合理的操作是先______，再根据现象，______或检查灯泡和灯座等元件的接触是否良好 。（选填下列步骤前的字母）
A．断开开关S
B．调节滑动变阻器，观察灯泡是否能发光
C．观察电流表的示数是否为零，判断电路是否断路
（3）小明确认电路连接无误后，按正确的操作闭合开关记录了第一组数据，然后通过实验依次填写了其他实验数据如表所示，①小明同学设计的实验记录表格错误的地方是______，②根据表中数据，算出小灯泡的额定功率为______W，③进一步分析实验数据，可判断小灯泡接入电路前，灯丝阻值的可能范围是______，滑动变阻器的最大阻值为______.
（4）小王实验时发现电压表损坏了，老师告诉他已经没有电压表可换，而给了他一个已知阻值为R0的定值电阻和若干个开关，小王重新设计了如图乙所示的电路，测量小灯泡的额定功率，请你帮他在图中AB和CD间选择填上电流表和开关S2的元件符号，AB间填_____CD间填_______
并补全实验步骤。
①按照电路图正确连接电路。
②断开开关S3，闭合开关S1、S2，调节滑动变阻器，使得电流表读数为______，即灯泡正常发光。
③保持滑片位置不动，断开开关S2，闭合开关S1、S3，记下电流表的读数为I，则测得小灯泡额定功率的表达式为P=______ （用U额、R0和I表达）。
四、作图题（共16分）
20．（8分）如图所示，杠杆在力的作用下处于水平平衡状态，L1为动力F1的力臂．请在图中作出阻力臂L2及动力F1的示意图．
（_______）
21．（8分）在图中虚线框中填入电池和电表符号，使电路成为并联电路。
（_______）
五、计算题（共22分）
22．（10分）如图所示，灯泡L标有“6V3W”的字样，开关S闭合，滑片P在最右端时，灯泡正常发光；滑片P在最左端的时候，电压表表的示数为4.8V（假定灯泡电阻不随温度变化而变化）．求：
（1）灯泡的电阻R1；
（2）电源电压U；
（3）滑动变阻器的最大阻值R．
23．（12分）下图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2，主要参数如下表。
(1)开关均闭合，求浴霸正常工作时的干路电流是多少？
(2)正常工作时，求R1的阻值是多少？
(3)实际电压为200V时，求R2的实际功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、B
5、B
6、A
7、B
8、D
9、A
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、电功 1.2×103
14、电压 电流
15、R2 B 灯较暗时的实际功率是0.75W
16、3 不变 b
三、实验题（共12分）
17、 灯泡短路 0.56 1.4 灯丝的电阻随温度的升高而增大，不是一个定值
18、升高的温度； 水； 大于； 水的比热容大； 使沙子受热均匀； 水； 水蒸气液化放热。
19、 C B 平均功率 0.625 0﹤R﹤5Ω（或小于5Ω） 25Ω 开关S2 电流表 U额（I-）
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）12Ω；（2）6V；（3）48Ω．
23、 (1) 13.4A(2) 25Ω(3) 800W
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
序号
1
2
3
4
5
电压表示数/V
1.0
2.0
2.5
3.0
6.0
电流表示数/A
0.2
0.22
0.25
0.26
0
灯泡的亮度
不亮
微亮
亮
很亮
突然熄灭
灯泡功率/W
平均功率/W
项目
参数
额定电压（V）
220
R1 额定功率（W）
1936
R2 额定功率（W）
968
电动机功率（W）
44
