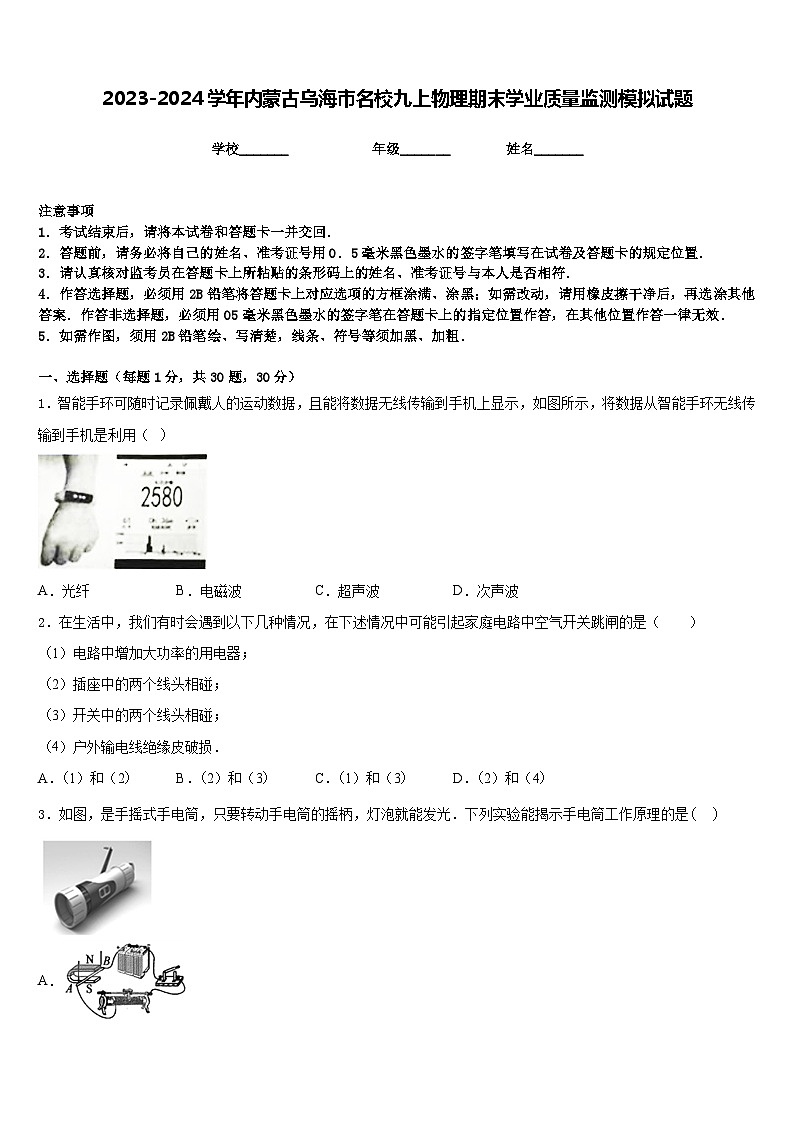

2023-2024学年内蒙古乌海市名校九上物理期末学业质量监测模拟试题含答案
展开学校_______ 年级_______ 姓名_______
注意事项
1.考试结束后,请将本试卷和答题卡一并交回.
2.答题前,请务必将自己的姓名、准考证号用0.5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置.
3.请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符.
4.作答选择题,必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑;如需改动,请用橡皮擦干净后,再选涂其他答案.作答非选择题,必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答,在其他位置作答一律无效.
5.如需作图,须用2B铅笔绘、写清楚,线条、符号等须加黑、加粗.
一、选择题(每题1分,共30题,30分)
1.智能手环可随时记录佩戴人的运动数据,且能将数据无线传输到手机上显示,如图所示,将数据从智能手环无线传输到手机是利用( )
A.光纤B.电磁波C.超声波D.次声波
2.在生活中,我们有时会遇到以下几种情况,在下述情况中可能引起家庭电路中空气开关跳闸的是( )
(1)电路中增加大功率的用电器;
(2)插座中的两个线头相碰;
(3)开关中的两个线头相碰;
(4)户外输电线绝缘皮破损.
A.(1)和(2)B.(2)和(3)C.(1)和(3)D.(2)和(4)
3.如图,是手摇式手电筒,只要转动手电筒的摇柄,灯泡就能发光.下列实验能揭示手电筒工作原理的是
A.
B.
C.
D.
4.己知:R1
5.如图是滑动变阻器连入电路的示意图,当滑片P向左滑动时,连入电路的电阻变大的是( )
A.
B.
C.
D.
6.关于地磁场,下列说法中正确的是( )
A.地球位置的南、北极即地磁场的南、北极
B.地磁场的磁感线是不闭合曲线
C.在赤道上的小磁针的N极在静止时指向地球南极
D.在赤道上的小磁针的N极在静止时指向地球北极
7.如图所示的电路中,当只闭合开关S1时,电流表、电压表的示数分别为I1、U1,当开关S1、S2都闭合时,电流表、电压表的示数分别为I2、U2,则下列关系式正确的是( )
A.I2=I1、U2<U1B.I2>I1、U2=U1
C.I2>I1、U2>U1D.I2<I1、U2<U1
8.2019年初,我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题,取得了在石墨烯超导领域中的重大突破,让超导科技向前迈出了一大步。超导就是导体电阻为零的现象,可以大大减少电阻的电热损耗。下列电器中不适用超导材料的是( )
A.电动机中的线圈B.发电机中的线圈
C.热得快的电热丝D.输电导线
9.关于家庭电路说法正确的是
A.空气开关“跳闸”一定是出现了短路
B.台灯的开关和灯泡是串联连接的
C.电能表是测量电功率的仪表
D.同时工作的用电器越多,总电阻越大
10.如图所示为站在自动扶梯上的小蔡,下列叙述中的两个力,属于一对平衡力的是
A.小蔡受到的重力和小蔡对地球的引力
B.小蔡受到的重力和小蔡对扶梯的压力
C.小蔡受到的重力和扶梯对小蔡的支持力
D.小蔡对扶梯的压力和扶梯对小蔡的支持力
11.利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电.其中“光控开关”能在天黑时自动闭合,天亮时自动断开;“声控开关”能在有声音时自动闭合,无声音时自动断开.下列电路图中合理的是( )
A. B. C. D.
12.将“6V,3W”和“6V,6W”的灯泡L1和L2串联后接在电源两端,不考虑温度对灯丝电阻的影响,则( )
A.电源电压为12V时,两只灯泡均能正常发光
B.两只灯泡发光时,灯泡L2比灯泡L1亮一些
C.灯泡发光时,电路中允许通过的最大电流为1A
D.灯泡L1正常发光时,灯泡L2的实际功率是1.5W
二、填空题(每题5分,共4题,20分)
13.如图甲所示电路,电源电压为3V且保持不变。闭合开关S,当滑动变阻器的滑片P从最右端滑到左端的过程中,如图乙所示,是_____(选填“R1”或“R2”)的I—U关系图像,滑动变阻器R2的最大阻值是_____Ω。
14.如图(1)所示电路的空缺方框 A、B 处,分别接有一个电流表和一个电压表,当开关闭合时,两灯都能发光。则 A 方框处是______表,B 方框处是_____表。如图(2),请按照给出的电路图,将实物电路连接完整。
(______)
15.如图所示的电路中,当闭合开关S后,电路正常工作.两只电压表指针位置均为图乙所示,则电阻R1两端电压是_____V,R2两端电压是_____V.
16.如图所示的电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P自左端向中点移动时,电压表V的示数将__________,电压表V与电流表A示数的比值将________(两空均选填“变大”、“不变”或“变小”)。
三、实验题(共12分)
17.(4分)在“测量额定电压为2.5V小灯泡的电功率”实验中,电路图如图所示。
(1)闭合开关前,应将滑动变阻器滑片P移到最______________端(填“左”或“右”);
(2)实验时,电压表和电流表读数记录在下表中。实验结束后,有同学想知道小灯泡的额定功率,利用表中某组数据求出电阻R,再根据P额=U额2/R求出小灯泡的额定功率,请指出错误原因__________________________。
(3)有同学根据表中数据画出图乙的I—U曲线,由图可知小灯泡的额定功率为______________W。
(4)如果电压表损坏,增加一个电流表和阻值为10Ω的定值电阻R0。如何测量小灯泡的额定功率?小明同学设计了如图所示的电路,首先闭合开关S、S1,移动滑片直到电流表A1的示数I1为0.25A,然后断开开关S1,闭合开关S2,读出电流表A2的示数为I2,便可求出小灯泡的电功率。请评价他的实验方案,如果正确,请写出小灯泡额定功率的表达式(全部用字母表示)如果不正确,请简述改进方案。____________________________(选填“正确”或“错误”)____________________________(表达式或改进方案)
18.(4分)小明用如图a所示装置探究两种液体的吸热能力,两烧瓶中的电阻丝相同.
(1)实验中,必须取_____(“质量”和“体积”)相等的甲、乙两种液体.
(2)实验中,用_____(填字母)间接反映液体吸收热量的多少:通过_____(字母)来判晰吸热能力的强弱
A.通电时间 B.温度计示数的变化
(3)表格中是某次实验数据,分析可知__________(填“甲”或“乙”)液体的吸热能力较强.
(4)若在甲,乙两瓶中,液体是质量相同的同种液体,电阻丝的阻值不同,则该装置可用来探究电流产生的热量与_____的关系.
19.(4分)在“观察水的沸腾的实验”中,小明的实验情况记录如下:
(1)组装的实验器材如图甲所示,此时他应将______(选填“A处上移”或“B处下移”);
(2)由表可知,加热了______分钟水开始沸腾,水的沸点是______℃,说明水上方大气压______(选填:“大于”“等于”或“小于”)一个标准大气压;
(3)小明观察到沸腾前和沸腾时水中气泡上升过程的两种情况,如果乙(C)、(D)所示,则图______是水沸腾前的情况,图______是水沸腾时的情况;
(4)请在以下坐标图中画出水的沸腾曲线______;
(5)分析图像,可得水沸腾时的特点是:______(选填“吸收”或“放出”)热量,并且温度保持______(选填“升高”“不变”或“降低”);
(6)小明觉得从开始加热到沸腾的时间过长,请帮他提出一条改善措施:______。
四、作图题(共16分)
20.(8分)如图所示,甲为一个带指示灯的“一开三孔”开关(即一个开关和一个三孔插座连 在一起)实物图.开关断开,指示灯灭,插座不能使用;若指示灯烧坏,插座仍可继续使用.请将图中电路连接完整.
(_______)
21.(8分)根据图中通电螺线管的N极,用箭头标出磁感线的方向,并在括号内标出电源的正负极.
五、计算题(共22分)
22.(10分)如图 所示电路中,小灯泡 L 上标有“8V 3.2W”字样,滑动变阻器的最大阻值为 40Ω,R1的阻值为 18Ω.
求:
(1)小灯泡L的电阻
(2)S、S1、S2均闭合时,电压表的示数为 9V,电阻 R1上消耗的电功率
(3)断开 S1、S2,闭合 S,若接入电路中的电压表改接量程 0~3V,电流表的量程为 0~0.6A,为了保证两表均不超过量程,且小灯泡两端的电压不超过其额定电压,滑动变阻器的阻值变化范围为多少?
23.(12分)如图所示是某品牌电炖锅的内部简化电路图,电炖锅上有1000 W和400 W两挡功率,挡位可自动调节,其工作过程是:按下开关,自动选择1000 W挡将汤煮至100 ℃,然后自动跳至400W挡进行保温慢炖。设汤的初温为20℃,质量为3kg,汤的比热容为4.0×103 J(kg·℃)。
求:(1)若电炖锅将汤从初温加热至100 ℃耗时20 min,在此过程中汤吸收的热量是多少?电炖锅的效率是多少?
(2)R1的阻值是多少?
(3)电炖锅进入保温慢炖时,开关S会自动跳至“a”或“b”哪个位置?试说明理由。
参考答案
一、选择题(每题1分,共30题,30分)
1、B
2、A
3、B
4、C
5、D
6、D
7、C
8、C
9、B
10、C
11、D
12、D
二、填空题(每题5分,共4题,20分)
13、R1 25
14、电压 电流
15、4.8 1.2
16、不变 变小
三、实验题(共12分)
17、右; 小灯泡的电阻随温度变化而变化 0.5 错误 同时闭合S、S1 、S2 ;调节滑动变阻器R,使电流表A1 的示数为0.25A,读出此时电流表A2 的示数为I2 ,小灯泡的额定功率是:P额 =2.5VI2
18、质量 A B 甲 电阻大小
19、A处上移 5 99 小于 D C 吸收 不变 适当提高水的初温
四、作图题(共16分)
20、
21、如下图所示
五、计算题(共22分)
22、(1)20Ω;(2)4.5W;(3)2.5Ω~10Ω.
23、 (1)9.6×105J;80%;(2)48.4Ω;(3)见解析
实验次数
1
2
3
4
电压U/V
01.0
2.0
3.0
4.0
电流I/A
0.10
0.17
0.23
0.25
物理量
物质
质量(g)
初始温度(℃)
加热时间(min)
最终温度(℃)
液体甲
150
20
3
45
液体乙
150
20
5
68
时间/min
……
0
1
2
3
4
5
6
7
8
……
温度/℃
……
90
92
94
96
98
99
99
99
……
