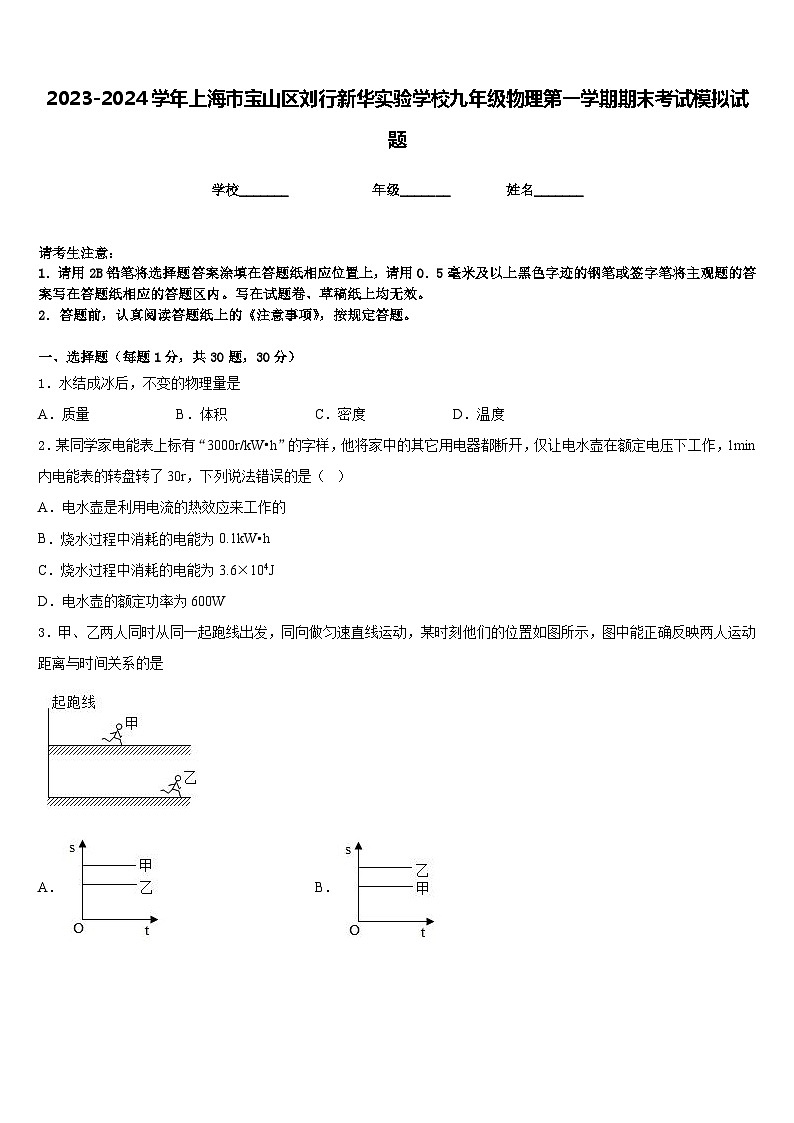

2023-2024学年上海市宝山区刘行新华实验学校九年级物理第一学期期末考试模拟试题含答案

这是一份2023-2024学年上海市宝山区刘行新华实验学校九年级物理第一学期期末考试模拟试题含答案，共9页。试卷主要包含了下列关于简单机械说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．水结成冰后，不变的物理量是
A．质量B．体积C．密度D．温度
2．某同学家电能表上标有“3000r/kW•h”的字样，他将家中的其它用电器都断开，仅让电水壶在额定电压下工作，1min内电能表的转盘转了30r，下列说法错误的是（ ）
A．电水壶是利用电流的热效应来工作的
B．烧水过程中消耗的电能为0.1kW•h
C．烧水过程中消耗的电能为3.6×104J
D．电水壶的额定功率为600W
3．甲、乙两人同时从同一起跑线出发，同向做匀速直线运动，某时刻他们的位置如图所示，图中能正确反映两人运动距离与时间关系的是
A．B．
C．D．
4．在如图甲所示的电路中，闭合开关后，电流表A1、A2的指针位置均如图乙所示。下列判断正确的是（ ）
A．通过L1的电流为1.5A
B．通过L1的电流为1.2A
C．通过L2的电流为1.2A
D．通过L2的电流为0.3A
5．用丝线悬挂的A、B、C三个通草球，其中任意两个靠近时都相互吸引，则
A．三个小球只有一个带电
B．三个小球都带电
C．三个小球中肯定有一个不带电，另外两个带同种电荷
D．三个小球中肯定有一个不带电，另外两个带异种电荷
6．如图所示的四个电路中，电源电压和电阻R的阻值已知，根据电压表或电流表的示数，不能测出小灯泡电阻的电路图是(假设小灯泡都在安全状态下工作) ( )
A．B．
C．D．

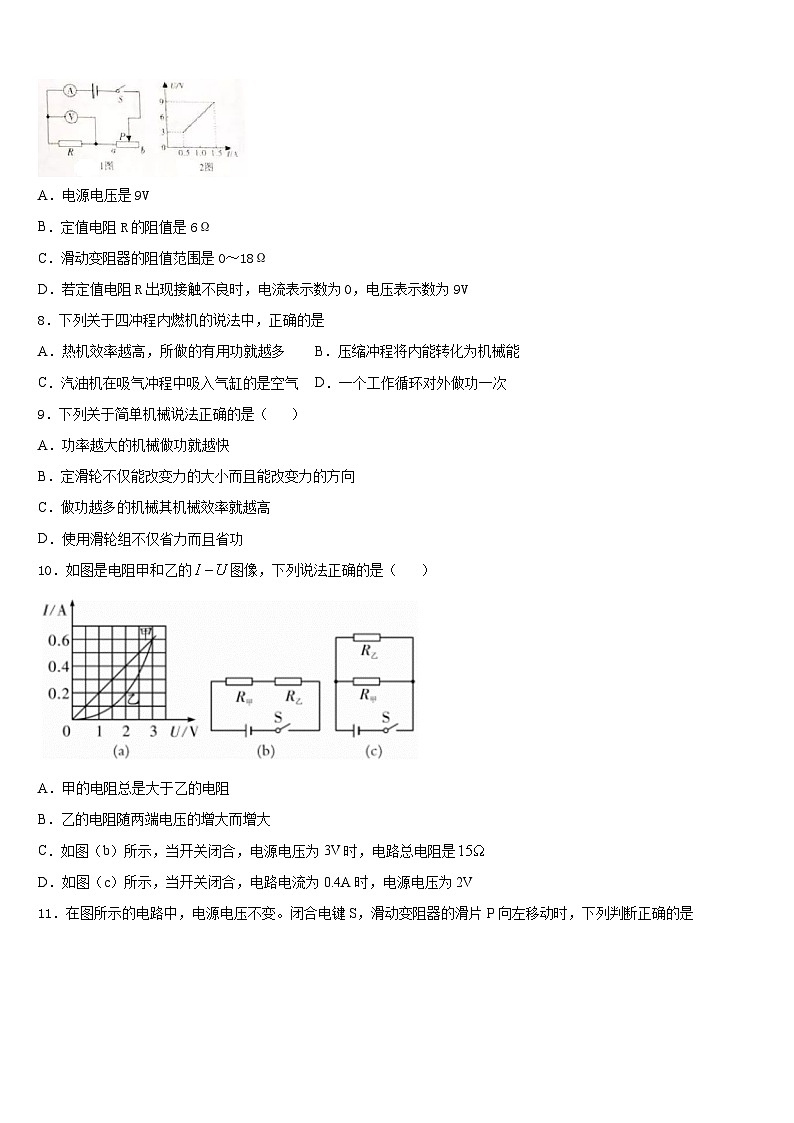

7．如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（ ）
A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．滑动变阻器的阻值范围是0～18Ω
D．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V
8．下列关于四冲程内燃机的说法中，正确的是
A．热机效率越高，所做的有用功就越多B．压缩冲程将内能转化为机械能
C．汽油机在吸气冲程中吸入气缸的是空气D．一个工作循环对外做功一次
9．下列关于简单机械说法正确的是（ ）
A．功率越大的机械做功就越快
B．定滑轮不仅能改变力的大小而且能改变力的方向
C．做功越多的机械其机械效率就越高
D．使用滑轮组不仅省力而且省功
10．如图是电阻甲和乙的图像，下列说法正确的是（ ）
A．甲的电阻总是大于乙的电阻
B．乙的电阻随两端电压的增大而增大
C．如图（b）所示，当开关闭合，电源电压为3V时，电路总电阻是
D．如图（c）所示，当开关闭合，电路电流为0.4A时，电源电压为2V
11．在图所示的电路中，电源电压不变。闭合电键S，滑动变阻器的滑片P向左移动时，下列判断正确的是
A．电压表V与电流表A示数的比值不变.
B．电流表A1与A2示数的和不变
C．电压表V与电流表A1示数的乘积不变
D．电流表A与A1示数的差不变
12．如图，电源电压不变，闭合开关，电路正常工作一段时间后，一个电表示数变大，另一个电表示数不变，则故障可能是（ ）
A．电阻短路B．灯断路C．电阻断路D．电源短路
二、填空题（每题5分，共4题，20分）
13．用电器消耗电能的过程实质上是把电能转化为其它形式能的过程。电流通过洗衣机的电动机时把电能转化为_____能，电流通过电饭锅把电能转化为______能，电流通过蓄电池充电的过程把电能转化为_____能。
14．某同学连接的电路如图所示，他所用的电源是四节干电池串联组成的电池组，当他将开关闭合后，电压表的示数为4V，则L1两端的电压为_____ V，L2两端的电压为_____V．
15．汽油机的转速为3000r/min，则1s内汽油机火花塞点火________次。
16．电流的________效应是引起火灾的主要原因之一，短路会导致________过大，线路连接处接触不良会导致该处________变大，这两种情况都会导致电路过热，引发火灾。
三、实验题（共12分）
17．（4分）在“探究电流与电阻的关系”的实验中，老师提供的实验器材有电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、 15Ω、 20Ω），三只滑动变阻器（规格分别为“20Ω 2A”，“50Ω 1A”），导线若干。
(1)请用笔画线将图中的实物图连接完整（要求滑片P向右移动时，电压表的示数变大）；
（__________）
(2)小明按如图正确连接电路后，闭合开关，发现电流表无示数，电压表指针超过量程，你认为造成这一现象的原因是__________________；
(3)小明实验时，在a、b间先接入50Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5V，并记下相应的电流值：再改接10Ω的电阻后，小丽又去移动变阻器的滑片。小丽移动滑片P的目的是： ________________；
(4)小明为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是_______________。
18．（4分）实验室里有一捆铜导线，其横截面积S为1.0mm2，查表得知，此种铜导线每1m的电阻为1.7×10－2Ω。小明想利用图甲所示电路测出这捆铜导线的电阻Rx，从而确定铜导线的长度。他选用的器材有：电流表（0～0.6A）、电压表（0～3V）、滑动变阻器R（铭牌“25Ω 1A”）、定值电阻R0（阻值为3Ω）、电源（电压6V）、开关、导线若干。
（1）甲图中Rx、R0与滑动变阻器R是_____联的。（填“串”、“并”或“混”）
（2）调节滑动变阻器R，当电流表的读数为0.50A时，电压表示数如图乙所示，其读数为______V。
（3）在（2）的条件下，根据电路图可求得铜导线的长度l为_______m。（小数点后面保留1位数）
（4）实验证明：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度及横截面积，导体电阻的大小可由计算得到，式中叫导体的电阻率，单位是Ω·m。那么由以上条件可以求出铜的电阻率为_________Ω·m。
19．（4分）在“测小灯泡电功率”的实验中，实验室为每个小组提供的器材有：电压恒为5v的电源一个，电流表（0~0.6A、0~3A）、电压表（0~3V、0~15V）各一个，开关一个，标有“20 Ω lA”的滑动变阻器一个，导线若干，额定电压为3、8V小灯泡一个。实验前电压表与电流表均已调零。第一小组的同学实验时按如图甲所示方式连接电路。
(1)连接电路时，开关应____ 。（选填“闭合”或“断开”）。
(2)开关闭合前，应把滑动变阻器的滑片调到____。（选填“A”或“B”）端。
(3)闭合开关，发现小灯泡不发光，电流表有示数，电压表无示数，则故障原因可能是_________。
(4)排除故障后，调节滑片到某一位置时，灯恰好正常发光。此时电流表的示数如图乙，则通过小灯泡的电流为_____A，小灯泡的额定功率为____W。
(5)该小组的同学们经过多次实验，记录了多组电压与电流值，并绘出如图丙所示图象。通过分析图象，发现小灯泡灯丝电阻是变化的，这是由于_________________。
(6)第二小组的同学在实验中发现，本组的电压表0~15V的量程已损坏，而0~3V的量程可以使用。经过研究设计了如图丁所示电路，完成了小灯泡功率的测量。实验时，调节滑动变阻器的滑片，当电压表的示数为____V时，小灯泡正常发光。
(7)第二小组的同学在实验过程中，为保证电表不超量程，小灯泡不超额定值。滑动变阻器接入电路的阻值范围为__________。
四、作图题（共16分）
20．（8分）请在如图所示的家庭电路中，以笔画线代替导线，将各元件正确接入电路，其中开关只控制灯泡，三孔插座带保险盒。
（_______）
21．（8分）在图中画出使杠杆OA平衡时最小动力F1的方向和阻力F1的力臂L1．
（_____）
五、计算题（共22分）
22．（10分）将标有“6V 9W”阻值不变的小灯泡L与阻值为6Ω的定值R0接入如图所示的电路。闭合开关S，电压表的示数为6V。求：
（1）电流表的示数
（2）电源电压
（3）工作1min定值电阻R0产生的热量。
23．（12分）如图所示，电源电压保持不变。小灯泡L标有“2.5 V 0.625 W”字样，滑动变阻器R1的最大值为30 Ω，定值电阻R2＝30 Ω。忽略温度对灯丝电阻的影响。请解答下列问题。
(1)小灯泡灯丝的电阻是多少？
(2)将开关全部闭合，当变阻器的滑片P移到中点时，电流表示数为0.45 A。则电压表的示数是多少？
(3)只闭合开关S，移动滑片P使小灯泡正常发光，则此时滑动变阻器消耗的电功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、D
4、C
5、D
6、C
7、C
8、D
9、A
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、机械 内 化学
14、2 4
15、25
16、热 电流 电阻
三、实验题（共12分）
17、 定值电阻开路 保证定值电阻两端电压不变 “50Ω 1A”
18、串 2.3 94.1
19、断开 A 小灯泡短路 0.4 1.52 灯丝电阻随温度而改变 1.2 3Ω~12Ω
四、作图题（共16分）
20、
21、略
五、计算题（共22分）
22、（1）1A ；（2） 10V ；（3）360J。
23、 (1)10；(2)4.5V；（3）0.5W
