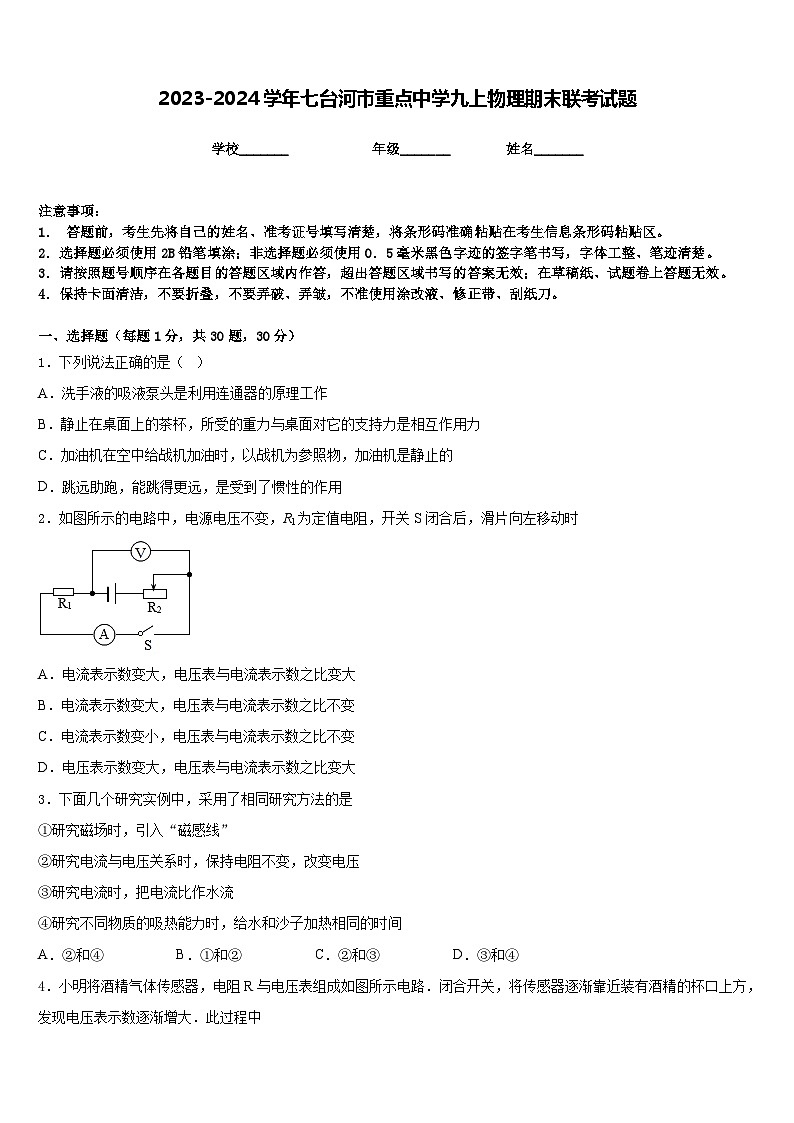

2023-2024学年七台河市重点中学九上物理期末联考试题含答案

这是一份2023-2024学年七台河市重点中学九上物理期末联考试题含答案，共8页。试卷主要包含了下列物体中，属于绝缘体的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列说法正确的是（ ）
A．洗手液的吸液泵头是利用连通器的原理工作
B．静止在桌面上的茶杯，所受的重力与桌面对它的支持力是相互作用力
C．加油机在空中给战机加油时，以战机为参照物，加油机是静止的
D．跳远助跑，能跳得更远，是受到了惯性的作用
2．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向左移动时
A．电流表示数变大，电压表与电流表示数之比变大
B．电流表示数变大，电压表与电流表示数之比不变
C．电流表示数变小，电压表与电流表示数之比不变
D．电压表示数变大，电压表与电流表示数之比变大
3．下面几个研究实例中，采用了相同研究方法的是
①研究磁场时，引入“磁感线”
②研究电流与电压关系时，保持电阻不变，改变电压
③研究电流时，把电流比作水流
④研究不同物质的吸热能力时，给水和沙子加热相同的时间
A．②和④B．①和②C．②和③D．③和④

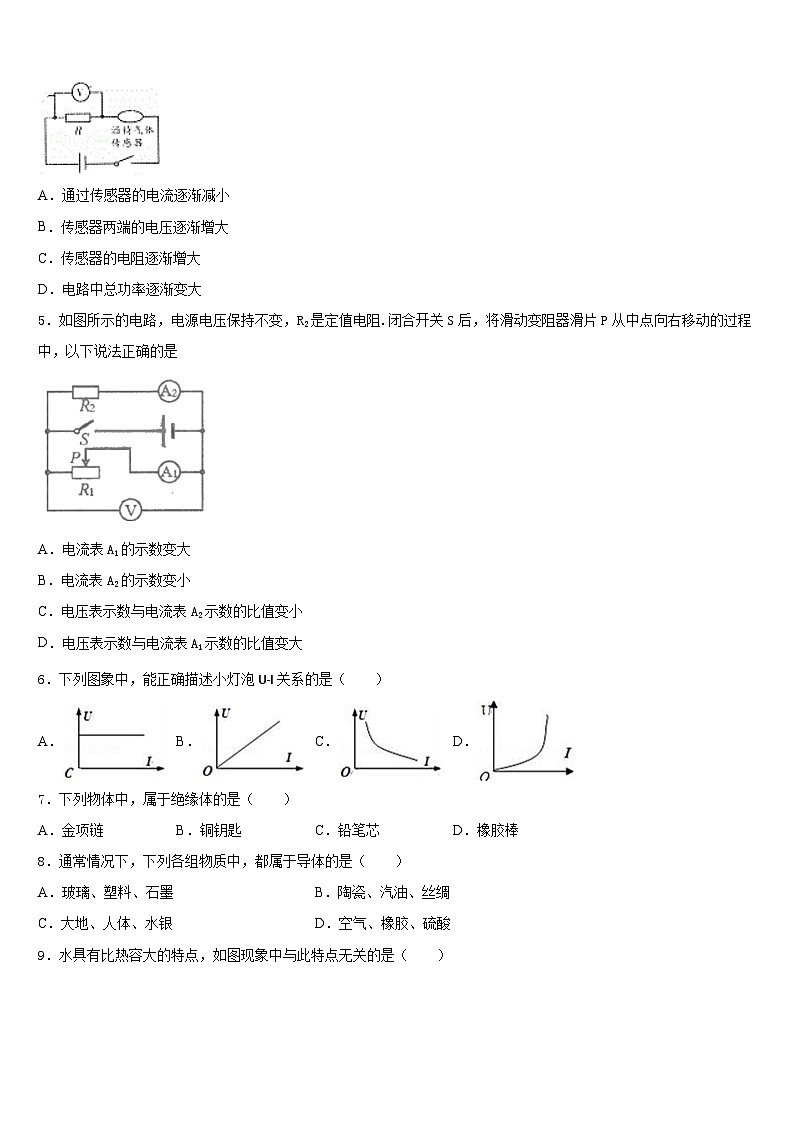

4．小明将酒精气体传感器，电阻R与电压表组成如图所示电路．闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大．此过程中
A．通过传感器的电流逐渐减小
B．传感器两端的电压逐渐增大
C．传感器的电阻逐渐增大
D．电路中总功率逐渐变大
5．如图所示的电路，电源电压保持不变，R2是定值电阻.闭合开关S后，将滑动变阻器滑片P从中点向右移动的过程中，以下说法正确的是
A．电流表A1的示数变大
B．电流表A2的示数变小
C．电压表示数与电流表A2示数的比值变小
D．电压表示数与电流表A1示数的比值变大
6．下列图象中，能正确描述小灯泡U﹣I关系的是（ ）
A．B．C．D．
7．下列物体中，属于绝缘体的是（ ）
A．金项链B．铜钥匙C．铅笔芯D．橡胶棒
8．通常情况下，下列各组物质中，都属于导体的是（ ）
A．玻璃、塑料、石墨B．陶瓷、汽油、丝绸
C．大地、人体、水银D．空气、橡胶、硫酸

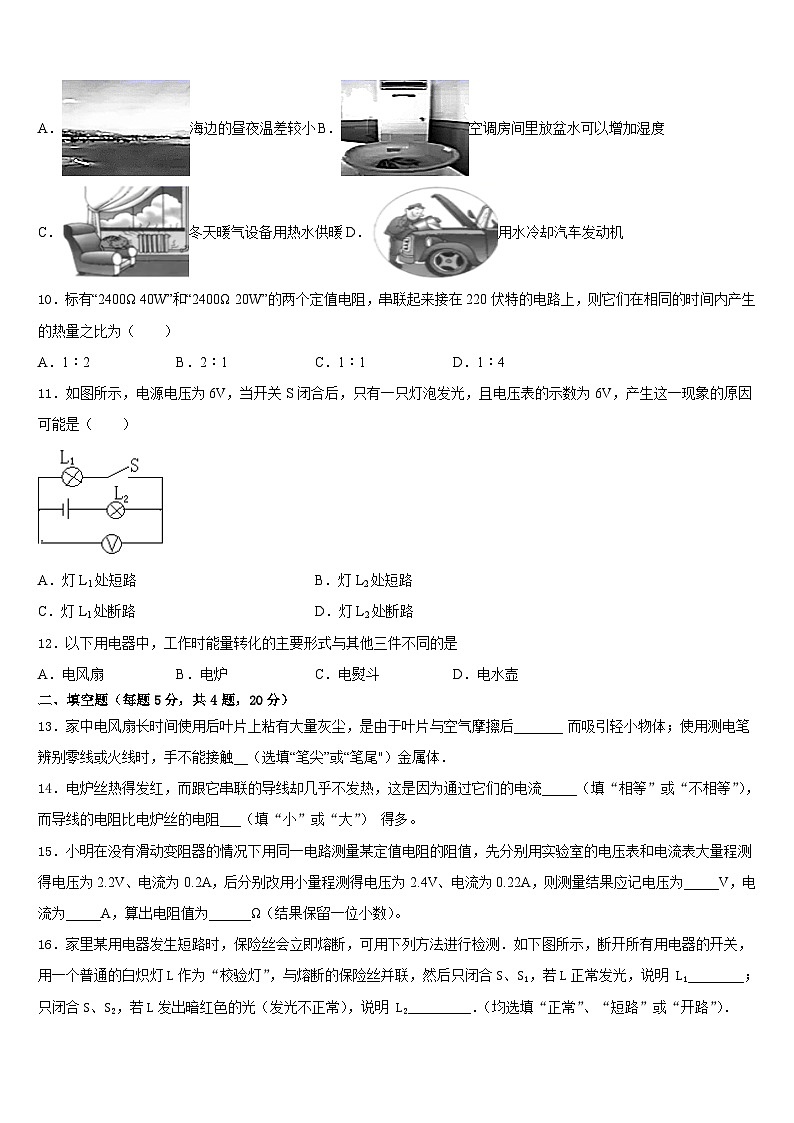

9．水具有比热容大的特点，如图现象中与此特点无关的是（ ）
A．海边的昼夜温差较小B．空调房间里放盆水可以增加湿度
C．冬天暖气设备用热水供暖D．用水冷却汽车发动机
10．标有“2400Ω 40W”和“2400Ω 20W”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为（ ）
A．1：2 B．2：1 C．1：1 D．1：4
11．如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路B．灯L2处短路
C．灯L1处断路D．灯L2处断路
12．以下用电器中，工作时能量转化的主要形式与其他三件不同的是
A．电风扇B．电炉C．电熨斗D．电水壶
二、填空题（每题5分，共4题，20分）
13．家中电风扇长时间使用后叶片上粘有大量灰尘，是由于叶片与空气摩擦后_______ 而吸引轻小物体；使用测电笔辨别零线或火线时，手不能接触__（选填“笔尖”或“笔尾"）金属体．
14．电炉丝热得发红，而跟它串联的导线却几乎不发热，这是因为通过它们的电流_____（填“相等”或“不相等”），而导线的电阻比电炉丝的电阻___（填“小”或“大”） 得多。
15．小明在没有滑动变阻器的情况下用同一电路测量某定值电阻的阻值，先分别用实验室的电压表和电流表大量程测得电压为2.2V、电流为0.2A，后分别改用小量程测得电压为2.4V、电流为0.22A，则测量结果应记电压为_____V，电流为_____A，算出电阻值为______Ω（结果保留一位小数）。
16．家里某用电器发生短路时，保险丝会立即熔断，可用下列方法进行检测．如下图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1，若L正常发光，说明 L1________；只闭合S、S2，若L发出暗红色的光（发光不正常），说明 L2_________．（均选填“正常”、“短路”或“开路”）．
三、实验题（共12分）
17．（4分）小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡L（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω1A”的滑动变阻器R1和“50Ω0.5A”的滑动变阻器R2各一个，导线若干．
（1）请用笔画线代替导线，帮小华同学将图甲中的电路连接完整；
（_____）
（2）为了顺利完成实验，小华应选用规格为_____（选填“R1”或“R2”）的滑动变阻器；
（3）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是_____；
（4）排除故障后，移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U﹣I图象如图乙所示，小灯泡的额定功率为_____W．分析乙中图象发现小灯泡电阻是变化的，影响其变化的主要原因是_____；
（5）小华打算增加一个阻值为15Ω的定值电阻R0，只利用一只电表，通过操作图中单刀双掷开关（单刀双掷开关分别接“a”、“b”各一次）测量小灯泡的额定电功率，图丙、图丁是他设计的两种不同方案的电路图，则以下判断正确的是_____．
A．两种方案都能
B．两种方案都不能
C．丙方案能，丁方案不能
D．丙方案不能，丁方案能
18．（4分）磁场看不见、摸不着，小宇想利用铁屑和小磁针（黑色一端为 N 极）来探究通电螺线管外部磁场特点。请你解答以下问题：
（1）根据图甲中铁屑的排列情况可初步推断：通电螺线管外部的磁场分布与_____磁体的磁场相似。
（2）实验中，小磁针的作用是为了研究通电螺线管周围的_____。（选填“磁场强弱”或“磁场方向”）
（3）小宇在奥斯特实验的启发下，只改变通电螺线管中的电流方向，实验现象如图乙所示。对比两次的实验现象可知：通电螺线管两端的磁极性质与通电螺线管中的电流方向_____。（选填“有关”或“无关”）
（4）下列操作中能增强通电螺线管磁性的是_____。（多选，填写选项前的字母）
A．只增大通电螺线管中的电流 B．只改变通电螺线管中的电流方向
C．只在通电螺线管内插入铁棒 D．只减少通电螺线管的匝数
19．（4分）在做“用伏安法测电阻”的实验中。实验器材有:两节新干电池、电压表、电流表、滑动变阻器、开关、导线若干。
（1）用笔画线代替导线，将图乙中的电路连接完整；
（________）
（2）闭合开关前，滑动变阻器的滑片应置于_______端（选填“A”或“B”）；此实验中滑动变阻器除保护电路外，还起到的作用是______________。
（3）闭合开关，无论怎样移动滑片P发现电压表无示数，电流表有示数，其原因可能是_______（填符号）；
A．R断路 B．R短路 C．Rx断路 D．Rx短路
（4）排除故障后，当电压表示数为2.5V时，电流表示数如图丙为_______A，它的阻值是_______Ω（结果保留1位小数）。
（5）某小组的同学分别读取电压表和电流表的示数为U1、I1，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻Rx的阻值，其表达式Rx=_______．
四、作图题（共16分）
20．（8分）请在虚线框内画出实物电路所对应的电路图，并标明各元件对应的字母。
（____）
21．（8分）请在图中用笔画线代替导线将三孔插座、楼道灯和开关正确连入家庭电路。
（____）
五、计算题（共22分）
22．（10分）某品牌太阳能热水器的容积为100L，其装满水后在太阳的照射下水温从20℃的升高到40℃，不计热量的散失．
(1)求热水器中的水吸收的热量．［水的比热容c=4.2×103J/(kg.℃) ］
(2)要完全燃烧多少体积的煤气可以产生相同的热量?（煤气的热值q=4.0×107J/m3）
23．（12分）小华用电能表测量家中电热淋浴器的热效率，他将家中其他用电器与电源断开，仅让淋浴器工作，把淋浴器内质量为50kg，初温为20℃的水加热到50℃，加热前后电能表示数如图所示，
已知C水=4.2×103J/(kg•℃)．求：
（1）水吸收的热量．
（2）电热淋浴器的热效率．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、A
4、D
5、D
6、D
7、D
8、C
9、B
10、C
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、带电 笔尖
14、相等 小
15、2.4 0.22 10.9
16、短路 正常
三、实验题（共12分）
17、 R2 灯泡（或电压表）短路 0.625 小灯泡的电阻受温度的影响 B
18、条形 磁场方向 有关 AC
19、 B 改变定值电阻两端的电压 D 0.3 8.3
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）8.4×106J （2）0.21 m3
23、（1）6.3×106J （2）
