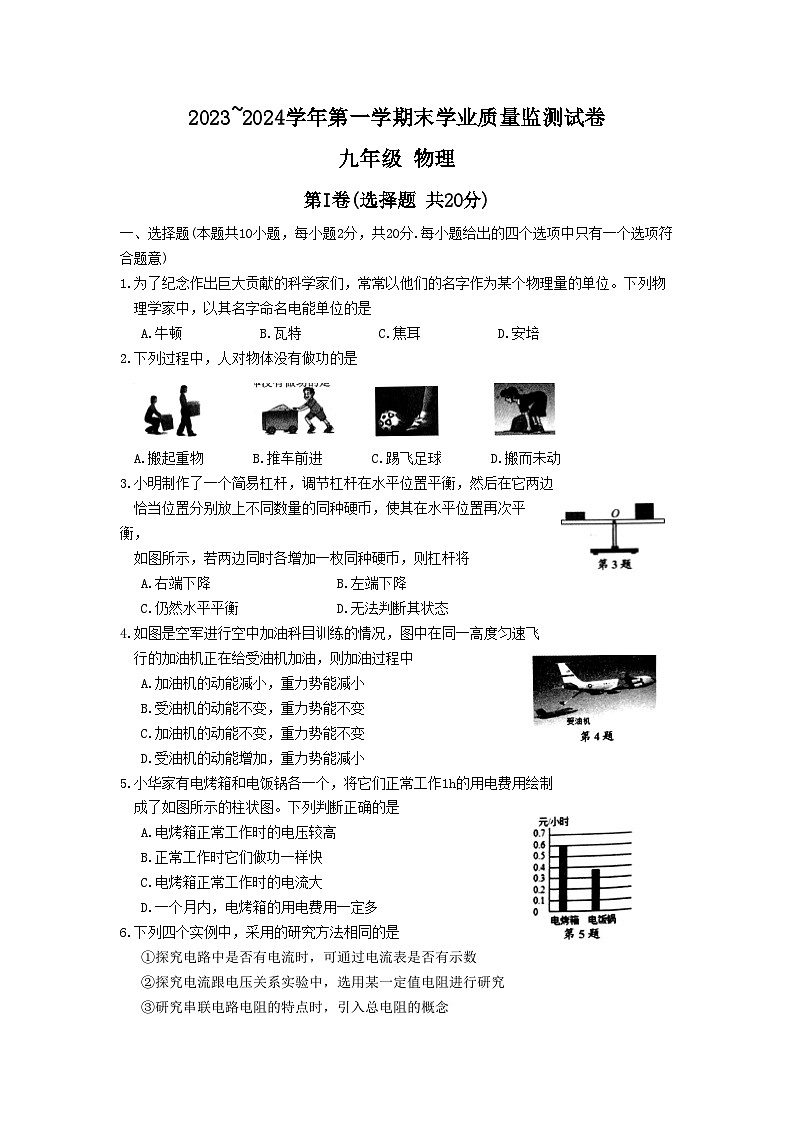

第I卷(选择题 共20分)
一、选择题(本题共10小题，每小题2分，共20分.每小题给出的四个选项中只有一个选项符合题意)
1.为了纪念作出巨大贡献的科学家们，常常以他们的名字作为某个物理量的单位。下列物
理学家中，以其名字命名电能单位的是
A.牛顿 B.瓦特 C.焦耳 D.安培
2.下列过程中，人对物体没有做功的是

A.搬起重物 B.推车前进 C.踢飞足球 D.搬而未动
3.小明制作了一个简易杠杆，调节杠杆在水平位置平衡，然后在它两边
恰当位置分别放上不同数量的同种硬币，使其在水平位置再次平衡，
如图所示，若两边同时各增加一枚同种硬币，则杠杆将
A.右端下降 B.左端下降
C.仍然水平平衡 D.无法判断其状态
4.如图是空军进行空中加油科目训练的情况，图中在同一高度匀速飞
行的加油机正在给受油机加油，则加油过程中
A.加油机的动能减小，重力势能减小
B.受油机的动能不变，重力势能不变
C.加油机的动能不变，重力势能不变
D.受油机的动能增加，重力势能减小
5.小华家有电烤箱和电饭锅各一个，将它们正常工作1h的用电费用绘制
成了如图所示的柱状图。下列判断正确的是
A.电烤箱正常工作时的电压较高
B.正常工作时它们做功一样快
C.电烤箱正常工作时的电流大
D.一个月内，电烤箱的用电费用一定多
6.下列四个实例中，采用的研究方法相同的是
①探究电路中是否有电流时，可通过电流表是否有示数
②探究电流跟电压关系实验中，选用某一定值电阻进行研究
③研究串联电路电阻的特点时，引入总电阻的概念
④在动能影响因素实验中，通过木块被推距离远近判断动能大小
A.①② B.② = 3 \* GB3 ③ C. ② = 4 \* GB3 ④ D.① = 4 \* GB3 ④
7.如图所示是家庭电路中的部分电路，开关S闭合后，发现L不发光，用测电笔分别测试图
中的a、b、c、d四点，有3处氖管能发光，则可断定
A.bc间断路
B.dc间断路
D.d点左侧断路
D.a点左侧断路
8.如图甲所示，闭合开关S，滑动变阻器的滑片P从a端移至b端的过程中，R消耗的电功
率P随R1阻值变化关系如图乙所示。下列分析正确的是
A.电源的电压为10V
B.滑片P在a端时电流表示数为1.2A
C.滑片P在b端时电压表示数为4V
D.R1电功率最大时电流表示数0.2A
9.如图为小华测量斜面机械效率的实验装置，斜面高度为30cm，
用沿斜面向上50N的拉力将物体A匀速拉到斜面顶端。测得斜面
的机械效率为80%。由图可估算出物体A的重力最接近于
A.80N B.100N C.120N D.140N
10.如图，用电功率恒定的电加热器给初温为T0的液体加热，若相同时间内，液体吸收的热
量相同，则下列表示液体的温度T和液体的内能E随加热时间t变化的关系图线中，可能正确的是
11.知识梳理是学习的种重要方法，请从电阻的特点和实际器材出发完成下面的知识结构图。
= 1 \* GB3 ①_________； = 2 \* GB3 ②_________； = 3 \* GB3 ③_________。
12.2023年10月26日，搭载神舟十七号载人飞船的长征二号F遥十七运载火箭成功发射。火箭加速上开阶段，神舟飞船的机械能_________ (选填“增大”“不变”或“减小")。火箭与大气层发生剧烈摩擦，温度升高，内能增大，这是通过_________的方式来改变火箭内能的。火箭使用的燃料需要具备_________ (选填“热值”或“比热容”)大的特点。

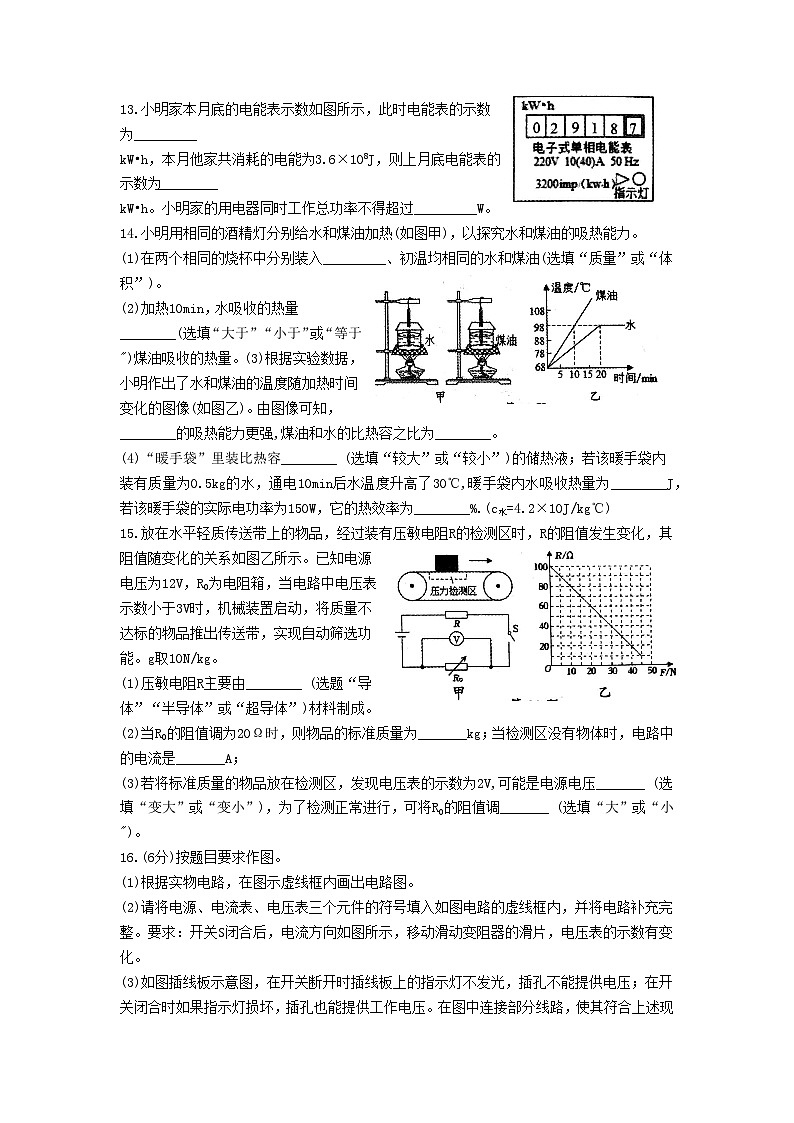

13.小明家本月底的电能表示数如图所示，此时电能表的示数为_________
kW•h，本月他家共消耗的电能为3.6×108J，则上月底电能表的示数为_________
kW•h。小明家的用电器同时工作总功率不得超过_________W。
14.小明用相同的酒精灯分别给水和煤油加热(如图甲)，以探究水和煤油的吸热能力。
(1)在两个相同的烧杯中分别装入_________、初温均相同的水和煤油(选填“质量”或“体积”)。
(2)加热10min，水吸收的热量 ________(选填“大于”“小于”或“等于")煤油吸收的热量。 (3)根据实验数据，小明作出了水和煤油的温度随加热时间变化的图像(如图乙)。由图像可知，________的吸热能力更强,煤油和水的比热容之比为________。
(4)“暖手袋”里装比热容________ (选填“较大”或“较小”)的储热液；若该暖手袋内
装有质量为0.5kg的水，通电10min后水温度升高了30℃,暖手袋内水吸收热量为________J，若该暖手袋的实际电功率为150W，它的热效率为________%.(c水=4.2×10J/kg℃)
15.放在水平轻质传送带上的物品，经过装有压敏电阻R的检测区时，R的阻值发生变化，其阻值随变化的关系如图乙所示。已知电源电压为12V，R0为电阻箱，当电路中电压表示数小于3V时，机械装置启动，将质量不达标的物品推出传送带，实现自动筛选功能。g取10N/kg。
(1)压敏电阻R主要由________ (选题“导体”“半导体”或“超导体”)材料制成。
(2)当R0的阻值调为20Ω时，则物品的标准质量为_______kg；当检测区没有物体时，电路中的电流是_______A；
(3)若将标准质量的物品放在检测区，发现电压表的示数为2V,可能是电源电压_______ (选
填“变大”或“变小”)，为了检测正常进行，可将R0的阻值调_______ (选填“大”或“小")。
16.(6分)按题目要求作图。
(1)根据实物电路，在图示虚线框内画出电路图。
(2)请将电源、电流表、电压表三个元件的符号填入如图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片，电压表的示数有变化。
(3)如图插线板示意图，在开关断开时插线板上的指示灯不发光，插孔不能提供电压；在开关闭合时如果指示灯损坏，插孔也能提供工作电压。在图中连接部分线路，使其符合上述现象及安全用电要求。
第16题(1) 第16题(2) 第16题(3)
17.(5分)举重是我国的优势体育项日之一，如图，位举重运动员在抓举的整个过程中：先将140kg的杠铃举高1.7m用时0.8s，然后空中停留0.6s.已知g取10N/kg，则在这一抓举过程中，求：(1)他对机铃做的功：
(2)他对杠铃做功的功率。
18.(7分)如图甲，电源电压恒为16V，灯泡L正常发光时的电压为6V，灯泡L的电流与两端电压的关系如图乙，滑动变阻器R1上标有“50Ω•2A”，R2为定值电阻，电流表量程为0~3A。当闭合开关S2，断开开关S1、S3时，灯泡L正常发光，求：
(1)定值电阻R2的阻值；
(2)闭合开关S3，断开开关S1、S3时，当灯泡消耗的功率为1.2W，则滑动变阻器 R1连入电路中的电阻为多少?
(3)在确保电路安全的情况下。电路允许消耗的最大功率为多少？
19.(7分)如图，小明在“测量滑轮组的机械效率”实验中，记录实验数据如表所示。
(1)根据表中的数据计算得出：第2次实验时绳端移动的距离S=______m.机械效率η=______%。
(2)比较1、2两次实验数据初步得出：用同一滑轮组提升相同重物。滑轮组的机械效率与重物上升高度______ (远填“有关”或“无关”)。
(3)比较 ______ (填实验次数的序号)两次实验数据初步得出；滑轮组机械效率与被提的重物大小有关。
(4)小明第4次提升的钩码重为3N，则测得滑轮组的机械效率最接近于______。
A.58.4% B.60.6% C.70.6% D.80.2%
(5)若小明实验过程中是加速拉动绳子并读出弹簧测力计示数，则测得的机械效率将______ (选填“偏大"、“不变”或“偏小”)。
20.(8分)小明在测量小灯泡的额定功率时，实验室提供的器材有：电源(电压恒为4.5V)、
标有“2.5V”的小灯泡、电流表、电压表、滑动变阻器、开关各一个、导线若干。
(1)请在图甲中用笔画线代替导线，将电路补充完整_______。
(2)正确连接电路，闭合开关前，滑动变阻器的滑片P应该移至最______端(选填“左”或“右”)；闭合开关，所有元件均完好，发现电流表和电压表均有示数，小灯泡不发光，原因是______
____________。
(3)调节滑动变阻器进行多次实验，电压表示数为2.5V时，电流表示数如图乙所示，其值为
______A，小灯泡的额定功率为______W.
(4)小明想利用如图丙实验电路图巧测未知电阻Rx的阻值，图中R为电阻箱。实验步骤如下；①将开关接“a”，调节电阻箱和滑动变阻器滑片P至适当位置，记下电流表示数I和电阻箱阻值R1;
②将开关接“b”。保持滑动变阻器滑片P位置不变，调节电阻箱，使电流表示数仍为I，记下电阻箱阻值R2
③则未知电阻Rx=_____.(用实验中所测物理量表示)
④若实验中，小明将开关拔至“b”位置时，不小心将滑动变阻器的滑片P向右移动了少许，其他操作正确，则未知电阻Rx的测量值______ (选填“大于”、“小于”或“等于”)真实值.
21.(6分)风车是利用风力做功的装置，小明带领物理兴趣小组制作了一架小风车，想粗略
测定风车在一定风速下做功的功率，利用如图实验装置进行实验:
= 1 \* GB3 ①叶片安装在风车底座上，把线的一端固定在风车转轴上，另一端
系上钩码：
②在风车正前方1m处放置电风扇，将电风扇的风速调到1挡位，用
秒表记录提升钩码到A点所需的时间。
(1)实验时，若测得钩码上升到A点的高度h、所用的时间t、钩码
的质量m，则风车做功的功率P=______ (表达式中的物理量均用符号表示)。
(2)实验交流时，兴趣小组的同学又提出了“风车做功的功率与风速有什么关系”的问题，于是同学们进行了探究并将实验收集到的数据记录在下表(注：电风扇挡位越高，风速越大)
= 1 \* GB3 ①实验中，通过测量________来比较风车输出功率的大小.
②由表格数据可初步得出：在其他条件相同时，风速越大，风车的输出功率_______ (选填“越大”或“越小”)。
(3)兴趣小组在交流评估时有成员提出“上述结论是否符合普遍规律呢？”的问题，小明从网上查到风速与风力发电机的输出功率的关系如下：
= 1 \* GB3 ①小虎由表格数据得出:风速为14m/s时风力发电机的输出功率最大。你认为他的判断是________(选填“准确”或“不准确”)的，理由是
②根据表中数据分析，随着风速的增大，给风电场发电带来的经济效益_______ (选填“变大”“变小”“先变大后变小”或“先变小后变大”)。
22.(10分)阅读短文，回答问题：
插电式混合动力车
如图甲, 某一款插电式混合动力车是以电动为主，在蓄电池电力耗尽后以发动机为辅的动力装置，蓄电池的放电效率为80%(即80%的电能转化为汽车的机械能)，当发动机工作时，将燃油燃烧放出热量的 25%用来驱动汽车行驶，5%转换成汽车电池中的电能。已知汽车以72km/h的车速匀速行驶时所受的阻力为1000N，设燃油在发动机气缸内完全燃烧，燃油的热值为5×107 J/kg.
图甲 图乙
(1)下列关干该插电式混合动力车的说法中，错误的是
A.发动机提供动力的冲程是做功冲程
B.燃油在发动机燃烧过程中热值变小
C.蓄电池供电时，化学能转化为电能第37延图甲
D.行驶时因为摩擦使得轮胎内能增加
(2)蓄电池电量过低插在充电桩上充电，此时蓄电池相当于电路中的_______ (选填“电源”、“用电器”)。发动机工作时每秒完成12个工作循环，则发动机每分钟完成_______个冲程.
(3)图乙为该款插电式混合动力车的座椅电热装置的电路原理图，电源电压恒定，装置设有“高温”、“低温”、“关”三个挡位，发热部分由R1、R2两根电热器丝组成，R1：R2=l：3，其中高温功率为36W，座椅处于高温挡正常工作10min消耗的电能为_______J，低温功率为________W.
(4)该款掘电式混合动力车在快速充电时，每秒消耗电能为4×104J，快速充电时间t，蓄电池由无电状态变为充满电，该车蓄电池在快充时的充电效率为50%。在纯电模式下可供该车在某水平路面上以72km/h的车速匀速行驶2h，则汽车克服阻力做功为 _______J，快充充电桩充电时间为_______ h.
(5)若上述蓄电池电力耗尽后依靠发动机匀速行驶，已知油箱中有18kg燃油，则汽车距离下一次插电充电最多还能行驶_______km.实验次数
钩码重C/N
钩码上升高度h/m
绳端拉力F/N
绳端移动距离s/m
机械效率η
1
2
0.1
1.1
0.3
60.6%
2
2
0.2
1.1
_______
_______
3
4
0.1
1.4
0.3
76.9%
电风扇挡位
钩码的质量/g
提升钩码到A点的时间/
1
50
15
2
50
13
3
50
10
风速/m•s-1
4
6
8
10
12
14
16
18
20
输出功率/kW
0
75
200
360
540
740
730
650
550
