山东省齐河县2023-2024学年九年级上学期期末考试物理试题
展开
这是一份山东省齐河县2023-2024学年九年级上学期期末考试物理试题，共11页。试卷主要包含了 6V， 智能快递柜既可通过手机扫码， 有关电与磁现象说法不正确的是等内容，欢迎下载使用。
（时间：90分钟 满分100分）
一. 选择题（共12小题，共36分，每小题3分）
1. 了解生活才能学好物理，学好物理才能服务生活，你了解的数据中最接近生活实际的是（ ）
A. 教室里正在工作的空调通过的电流约为8A
B. 洗衣机的额定功率为2000W
C. 台式电脑正常工作1小时，消耗3KW·h的电能
D. 一般情况下，对人体来说安全电压应不高于3. 6V
2. 下列关于热现象的说法中正确的是（ ）
A. 燃料燃烧不完全时，热值会变小
B. 物体的内能增大一定是从外界吸收了热量
C. 温度高的物体含有的热量多
D. 热传递过程中，内能是从温度高的物体传递到温度低的物体
3. 如图1甲为航母上简化的蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度，如图1乙为汽油机的工作冲程，下列判断不正确的是（ ）
图1
A. 舰载机获得的牵引力是因为气缸内的蒸汽体积膨胀，从而推动活塞
B. 气缸内的蒸汽推动活塞后，内能增加
C. 从能量转化角度讲，蒸汽弹射装置工作时与图1乙中C所示的原理相似
D. 从能量转化角度讲，图1乙中B冲程是把机械能转化为内能
4. 智能快递柜既可通过手机扫码（相当于S1闭合），也可通过输入密码（相当于S2闭合）使装置启动，打开柜门完成取件。下面四个电路示意图符合以上要求的是（ ）
A. B. C. D.

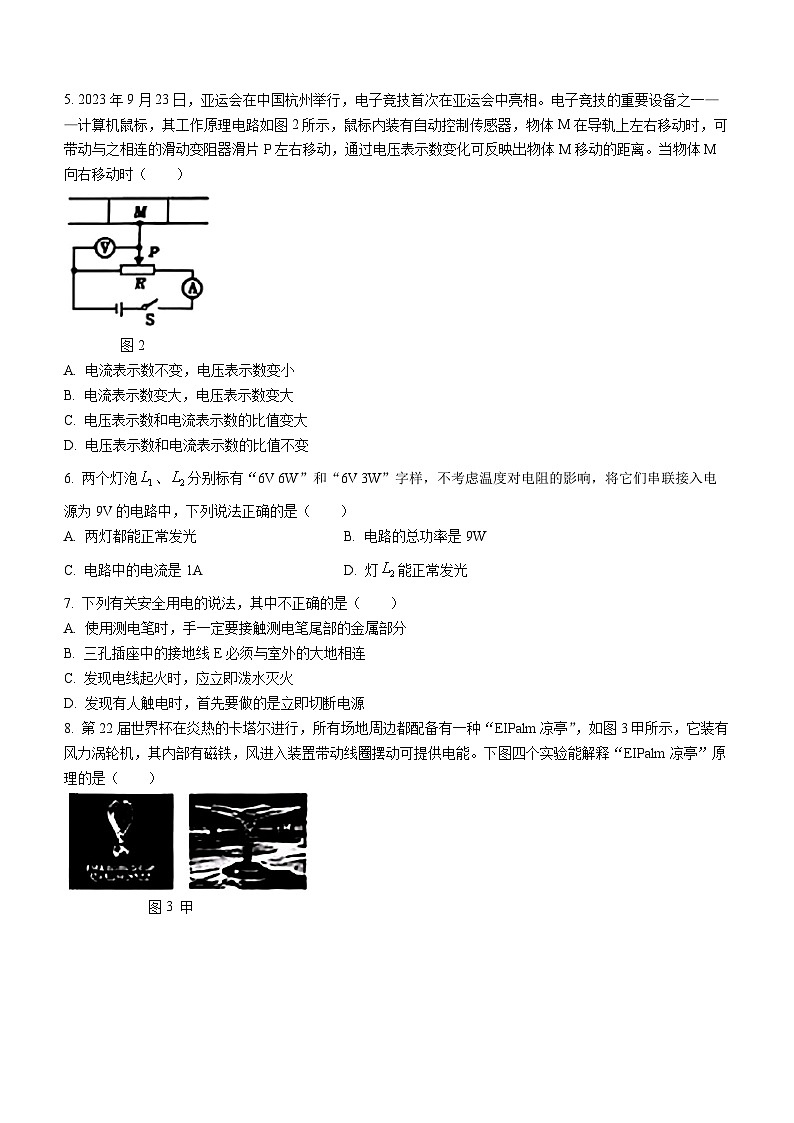

5. 2023年9月23日，亚运会在中国杭州举行，电子竞技首次在亚运会中亮相。电子竞技的重要设备之一——计算机鼠标，其工作原理电路如图2所示，鼠标内装有自动控制传感器，物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化可反映出物体M移动的距离。当物体M向右移动时（ ）
图2
A. 电流表示数不变，电压表示数变小
B. 电流表示数变大，电压表示数变大
C. 电压表示数和电流表示数的比值变大
D. 电压表示数和电流表示数的比值不变
6. 两个灯泡、分别标有“6V 6W”和“6V 3W”字样，不考虑温度对电阻的影响，将它们串联接入电源为9V的电路中，下列说法正确的是（ ）
A. 两灯都能正常发光B. 电路的总功率是9W
C. 电路中的电流是1AD. 灯能正常发光
7. 下列有关安全用电的说法，其中不正确的是（ ）
A. 使用测电笔时，手一定要接触测电笔尾部的金属部分
B. 三孔插座中的接地线E必须与室外的大地相连
C. 发现电线起火时，应立即泼水灭火
D. 发现有人触电时，首先要做的是立即切断电源
8. 第22届世界杯在炎热的卡塔尔进行，所有场地周边都配备有一种“EIPalm凉亭”，如图3甲所示，它装有风力涡轮机，其内部有磁铁，风进入装置带动线圈摆动可提供电能。下图四个实验能解释“EIPalm凉亭”原理的是（ ）
图3 甲

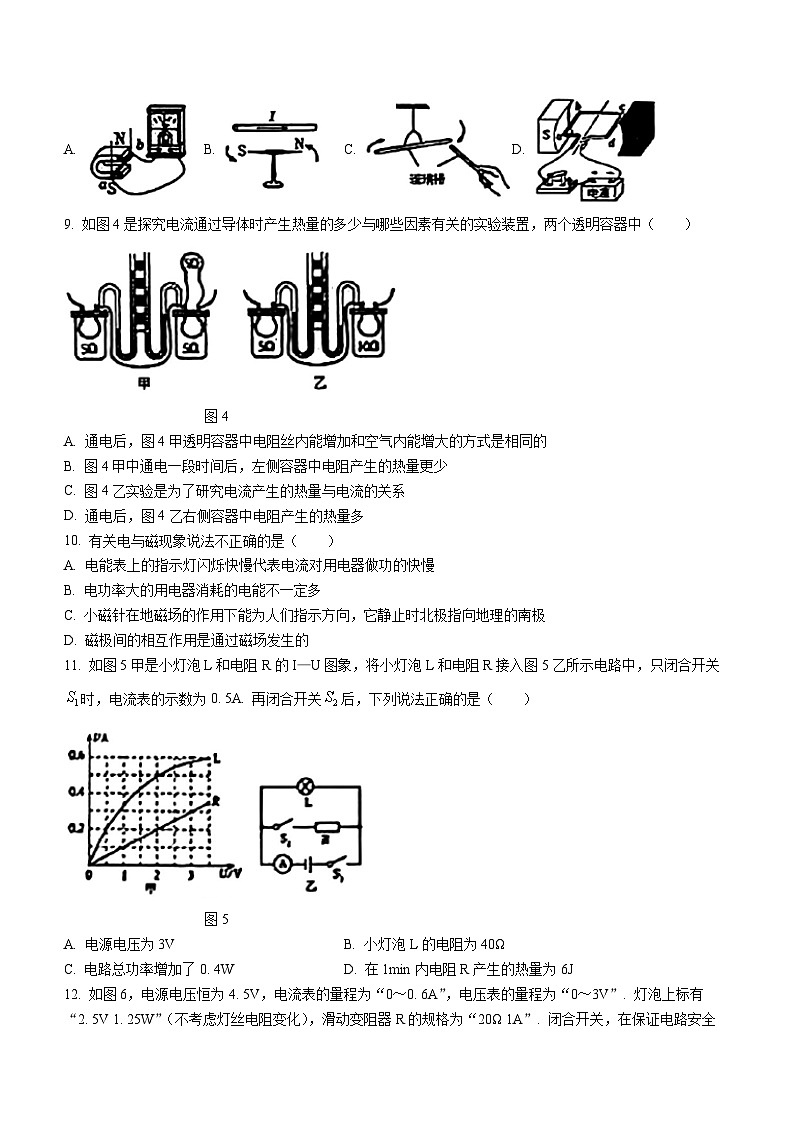

A. B. C. D.
9. 如图4是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置，两个透明容器中（ ）
图4
A. 通电后，图4甲透明容器中电阻丝内能增加和空气内能增大的方式是相同的
B. 图4甲中通电一段时间后，左侧容器中电阻产生的热量更少
C. 图4乙实验是为了研究电流产生的热量与电流的关系
D. 通电后，图4乙右侧容器中电阻产生的热量多
10. 有关电与磁现象说法不正确的是（ ）
A. 电能表上的指示灯闪烁快慢代表电流对用电器做功的快慢
B. 电功率大的用电器消耗的电能不一定多
C. 小磁针在地磁场的作用下能为人们指示方向，它静止时北极指向地理的南极
D. 磁极间的相互作用是通过磁场发生的
11. 如图5甲是小灯泡L和电阻R的I—U图象，将小灯泡L和电阻R接入图5乙所示电路中，只闭合开关时，电流表的示数为0. 5A. 再闭合开关后，下列说法正确的是（ ）
图5
A. 电源电压为3VB. 小灯泡L的电阻为40Ω
C. 电路总功率增加了0. 4WD. 在1min内电阻R产生的热量为6J
12. 如图6，电源电压恒为4. 5V，电流表的量程为“0～0. 6A”，电压表的量程为“0～3V”. 灯泡上标有
“2. 5V 1. 25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω 1A”. 闭合开关，在保证电路安全的情况下，移动滑片P的过程中（ ）
图6
A. 电流表的示数最大为0. 6A
B. 滑动变阻器接入电路的最小电阻为4Ω
C. 电路消耗的最大总功率为2. 7W
D. 电路消耗的最小功率为0. 16W
二. 填空题（共5小题，共14分，每空1分）
13. 柴油机广泛应用于各种重型机械及客运汽车之中，春节将至小明乘坐公共汽车前往中国驿游玩，闻到各种小吃的香味，这是__________现象。此时汽车搭载的柴油机飞轮转速为2400r/min，则该柴油机1s对外做功__________次。
14. 小明家电能表如图7所示，图7中电能表的示数为__________kW·h. 他家同时使用的用电器总功率不能超过__________W，家里其他用电器都断开，只有一盏“220V 10W”灯正常工作10h，电能表的示数变为__________kW·h，电能表的指示灯闪烁了__________次。（3200imp/（kW·h）表示每消耗1kW·h的电能，指示灯闪烁3200次）
图7
15. 定值电阻，将它们并联在电路中，则流过R1、R2的电流之比是__________，R1、R2两端的电压之比是__________，相同时间内R1、R2产生的热量之比是__________。
16. 辽宁红沿河核电站是中国东北地区第一座核电站，它是中国自主创新最多、国产化率最高的核电站。核电站是利用__________（选填“核聚变”或“核裂变”）时释放出大量的核能来发电的；核能属于__________（选填“可再生能源”或“不可再生能源”）。
17. 国产手机某品牌于2023年8月29日发布的新手机Mate 60 Pr. 此手机电池容量为5000mA·h（电池的工作电压为4V），此手机在满电情况下储存的电能为__________J；小彬想知道手机的充电功率，于是把手机电量消耗尽后开始充电，用时50min充满，充电实际功率为__________W。充电时手机充电器会发热，这是电流的__________效应。
三、作图题（共2小题，满分5分）
18. （3分）如图8甲是桌面摆件悬空灯泡，图8乙是其结构图。小磁针靠近底座静止时如图所示，请在图乙中标出
图8
（1）灯泡底部的磁极（用“N”或“S”表示）；
（2）电磁铁电源上方的极性（用“＋”或“—”表示）；
（3）磁感线的方向。
19. （2分）教室内有2盏“220V 40W”的电灯和1个插座（插座和灯互不影响）。要求开关S控制两盏灯，且一盏灯坏了时另外一盏灯仍然能正常发光，请在图中连接电路。
图9
四. 实验探究题（共4小题，满分21分）
20. （4分）如图10所示，这是“探究不同物质吸热升温的现象”的实验装置，取质量和初温都相同的甲、
乙两种液体，分别倒入相同的烧杯中，用相同的装置加热，实验数据记录如下表：
图10
（1）实验中，可以通过__________（选填“升高的温度”或“加热时间”）来比较两种液体吸收热量的多少。
（2）分析实验数据可知：当甲、乙两种液体升高相同的温度时，__________（选填“甲”或“乙”）液体吸收的热量更多。
（3）若在这两种液体中选择一种作为汽车发动机的冷却剂，__________液体的冷却效果更好。
（4）本次实验采用的科学方法是__________。
A. 控制变量法B. 理想实验法C. 比值定义法D. 类比法
21. （4分）如图11探究：串联电路中电压的特点：
图11
（1）连接电路时开关应该__________。
（2）用电压表正确测量灯泡L1两端的电压之后，__________（选填“能”或“不能”）只将A点的导线接到C点测L2两端的电压，理由是__________；
（3）做实验时选用不同规格的小灯泡重复多次实验，这样做的目的是____________________。
22. （5分）用图12甲所示电路“探究电流与电阻的关系”。电源电压为4. 5V不变，滑动变阻器规格为“20Ω，1A”，有4Ω、6Ω、8Ω、10Ω、12Ω的定值电阻各一个。
图12
（1）闭合开关前应该将滑动变阻器的滑片P移到最__________端（选填“左”或 “右”）；
（2）先接入12Ω定值电阻，闭合开关，移动变阻器的滑片P移至合适位置，电压表的示数如图12乙所示，示数为__________V，记下电流表的示数。断开开关，将12Ω电阻换成10Ω后，闭合开关，向__________（选填“左”或“右”）移动变阻器的滑片P使__________表的示数与前一次相同，记录相关数据；
（3）改变电阻R的阻值，共测得五组实验数据，根据实验数据，在图12丙的坐标系中描绘出I—R图象为曲线A；由图象可得出的结论是：____________________。
23. （8分）小丽在“测量小灯泡的电功率”实验中，实验器材有：电压恒为3V的电源一个、小灯泡（额定电压为2. 5V）、电压表、电流表、滑动变阻器、开关各一个，导线若干。
（1）如图13甲所示是小丽连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。（2分）
图13
（2）改正错误后，闭合开关后，发现小灯泡不亮，电流表指针发生明显偏转，电压表指针则几乎不动，你认为产生该现象的原因可能是__________。
（3）电路故障排除后，小丽闭合开关，移动滑动变阻器的滑片，小灯泡发光，此时电压表的示数为2. 0V，为了测量小灯泡的额定功率，应向__________（选填“左”或“右”）端移动滑片，直至电压表的示数为__________V。
（4）小丽根据测量的多组电压、电流值画出的小灯泡的I—U图像如图13乙所示，则小灯泡的额定功率为__________W。由图像可知，当小灯泡两端电压变大时电阻__________（选填“变大”“变小”或“不变”），本质上这是由于电阻大小受__________的影响。
五. 计算题（共3小题，满分24分）
24. （6分）如图14所示，我国自主研制的大型水陆两栖灭火机“鲲龙”号在进行低空投水表演。若航行1200s，飞机消耗航空燃油900kg，发动机的平均功率为，航空燃油的热值为. 求：
图14
（1）消耗的航空燃油完全燃烧放出的热量；
（2）发动机所做的功；
（3）发动机的效率。
25. （9分）如图15所示，电源电压保持不变，闭合开关，当滑动变阻器滑片P位a端时，电流表示数为
0. 2A，电压表示数为4V。当滑片P在b时，电流表示数为0. 6A，电压表示数为0V. 求：
图15
（1）滑动变阻器的最大阻值；
（2）电源电压和的阻值；
（3）电路消耗的最大功率和最小功率之间的范围.
26. （9分）每天一杯热牛奶有益身体健康，但加热牛奶时，温度不能太高，否则会破坏营养物质；小明妈妈为奶奶买了一款牛奶锅，其内部简化电路如图16. 部分技术参数如表：求：
图16
（1）电阻的阻值大小；
（2）电阻的阻值大小；
（3）在额定电压下，用该牛奶锅把初温为20℃、质量为0. 4kg的纯牛奶，加热到60℃所需要的时间。［牛奶的比热容为，不计热量损失］
齐河县2023-2024学年第一学期期末测试
九年级物理参考答案
一．选择题（每小题3分，满分36分）
1. A 2. D 3. B 4..A 5.C
6.D 7.C 8.A 9.D 10.C
11.C 12.B
二．填空题（每空1分，满分14分）
13．扩散；20。
14. 219.6；2200；219.7；320。
15．1：3；1：1；1：3。
16．核裂变；不可再生能源。
17． 72000；24；热。
三．作图题（共2小题，满分5分）
18．（3分） 19．（2分）
四．实验探究题（共4小题，满分21分）
20．（4分）（1）加热时间；（2）乙；（3）乙；（4）A。
21．（4分）（1）断开；（2）不能；电压表正负接线柱接反；（3）避免实验结论的偶然性（或寻找普遍规律）
22．（5分）
（1）左；（2）2.4；右；电压；（3）当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
23．（8分）
（1）2分 （找出错误的线得1分，改正得1分）
（2）灯泡短路；（3）右；2.5；（4）6.25；变大；温度；
五．计算题（共3小题，满分24分）
24． （6分）
解：（1）航空燃油完全燃烧放出的热量：Q放＝m燃油q＝900kg×5×107J/kg＝4.5×1010J；---2分
（2）根据P=Wt得，飞机发动机做的功：W＝Pt＝1.5×107W×20×60s＝1.8×1010J；----2分
（3）发动机的效率：η=WQ放×100%=1.8×1010J4.5×1010J×100%＝40%。 ----2分
答：（1）消耗的航空燃油完全燃烧放出的热量为4.5×1010J；
（2）飞机发动机做的功为1.8×1010J；
（3）发动机的效率为40%。
25．（9分）
解：解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）当滑动变阻器的滑片P在a端时，变阻器连入电路的阻值最大，根据欧姆定律可得滑动变阻器的最大阻值：R2＝＝＝20Ω； -------2分
（2）当滑动变阻器的滑片P置于a端时，
根据欧姆定律可得电源电压：U＝I1R1+4V＝0.2A×R1+4V……①
当滑动变阻器的滑片P置于b端时，
根据欧姆定律可得电源电压：U＝I1R1＝0.6A×R1……②
由①②得U＝6V R1＝10Ω -------4分
（3）当电流最大为0.6A时功率最大：P=UI=6V×0.6A=3.6W
当电流最小为0.2A时功率最小：P=UI=6V×0.2A=1.2W
电路消耗的功率范围是1.2W-3.6W ------3分
答：（1）滑动变阻器的最大阻值是20Ω；
（2）电源电压为6V，R1的阻值为10Ω；
(3)电路消耗的功率范围是1.2W-3.6W
26．（9分）
解：（1）由电路图可知，开关S2断开时两电阻串联，电路电阻较大，开关S2闭合时，只有电阻R2接入电路，电阻R1被短路，此时电路电阻较小，电源电压U一定，由P=U2R可知，电阻越大，电路功率越小；电阻越小，牛奶锅功率越大。
因此当开关S2断开时，电路阻值较大，电功率较小，牛奶锅处于保温状态；当开关S2闭合时，电路阻值较小，电功率较大，牛奶锅处于加热状态。
加热状态下，R2的电阻为：R2=U2P加热=(220V)2100W=484Ω；------3分
（2）牛奶锅保温时，根据P＝UI知电路中的电流大小为：
I=P保温U=22W220V=0.1A；
R=UI=220V0.1A=2200Ω；
R1＝R总﹣R2＝2200Ω﹣484Ω＝1716Ω ------3分
（3）牛奶吸收的热量为：
Q吸＝cm（t﹣t0）＝2.5×103J/（kg•℃）×0.4kg×（60℃﹣20℃）＝4×104J；
由于不计热量损失，所以消耗的电能为：W＝Q吸＝4×104J，
由P=Wt可得加热时间为：t=WP加热=4×104J100W=400s。 -----3分
答：（1）电阻R2的阻值大小为484Ω；
（2）电阻R1的阻值大小为1716Ω；
（3）在额定电压下，用该牛奶锅把初温为20℃、质量为0.4kg的纯牛奶，加热到60℃需要400s。加热时间/min
0
2
4
6
8
温度/℃
甲
20
22
24
26
28
乙
20
21
22
23
24
额定电压
220V
加热功率
100W
保温功率
22W
