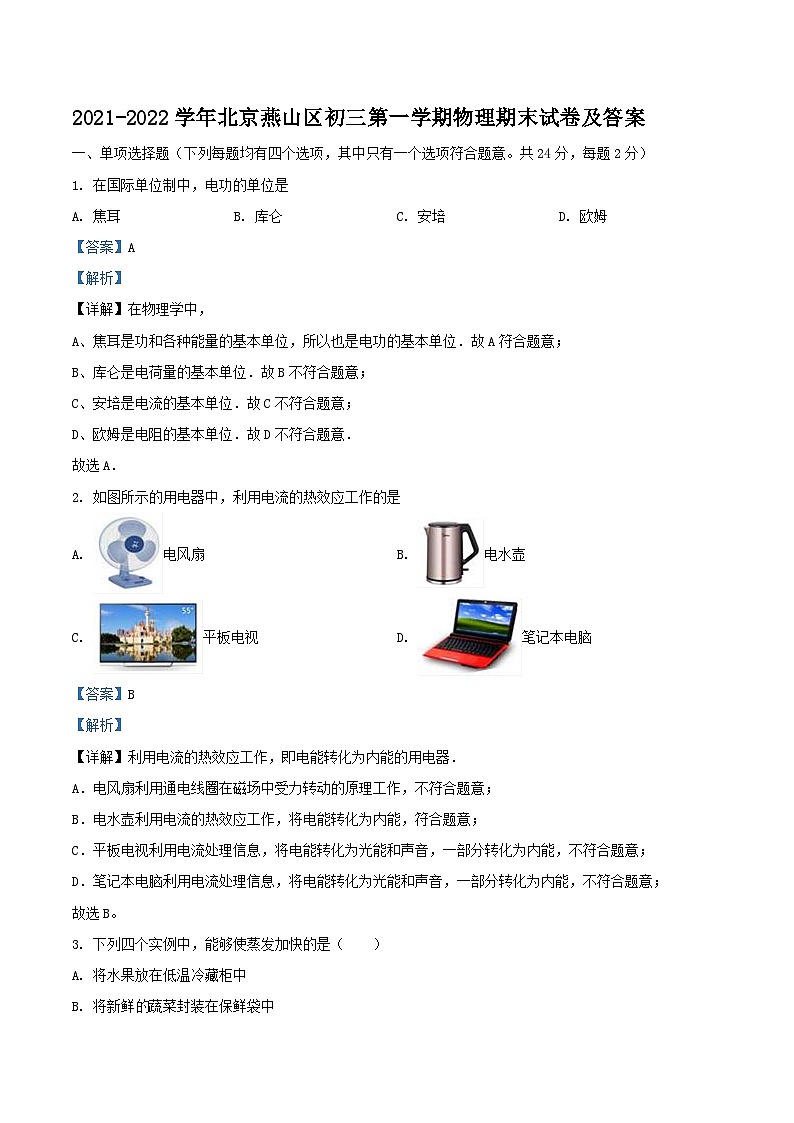

2021-2022学年北京燕山区初三上学期物理期末试卷及答案

这是一份2021-2022学年北京燕山区初三上学期物理期末试卷及答案，共19页。试卷主要包含了单项选择题，多项选择题，实验探究题，科普阅读题，计算题等内容，欢迎下载使用。

1. 在国际单位制中，电功的单位是
A. 焦耳B. 库仑C. 安培D. 欧姆
【答案】A
【解析】
【详解】在物理学中，
A、焦耳是功和各种能量的基本单位，所以也是电功的基本单位．故A符合题意；
B、库仑是电荷量的基本单位．故B不符合题意；
C、安培是电流的基本单位．故C不符合题意；
D、欧姆是电阻的基本单位．故D不符合题意．
故选A．
2. 如图所示的用电器中，利用电流的热效应工作的是
A. 电风扇B. 电水壶
C. 平板电视D. 笔记本电脑
【答案】B
【解析】
【详解】利用电流的热效应工作，即电能转化为内能的用电器．
A．电风扇利用通电线圈在磁场中受力转动的原理工作，不符合题意；
B．电水壶利用电流的热效应工作，将电能转化为内能，符合题意；
C．平板电视利用电流处理信息，将电能转化为光能和声音，一部分转化为内能，不符合题意；
D．笔记本电脑利用电流处理信息，将电能转化为光能和声音，一部分转化为内能，不符合题意；
故选B。

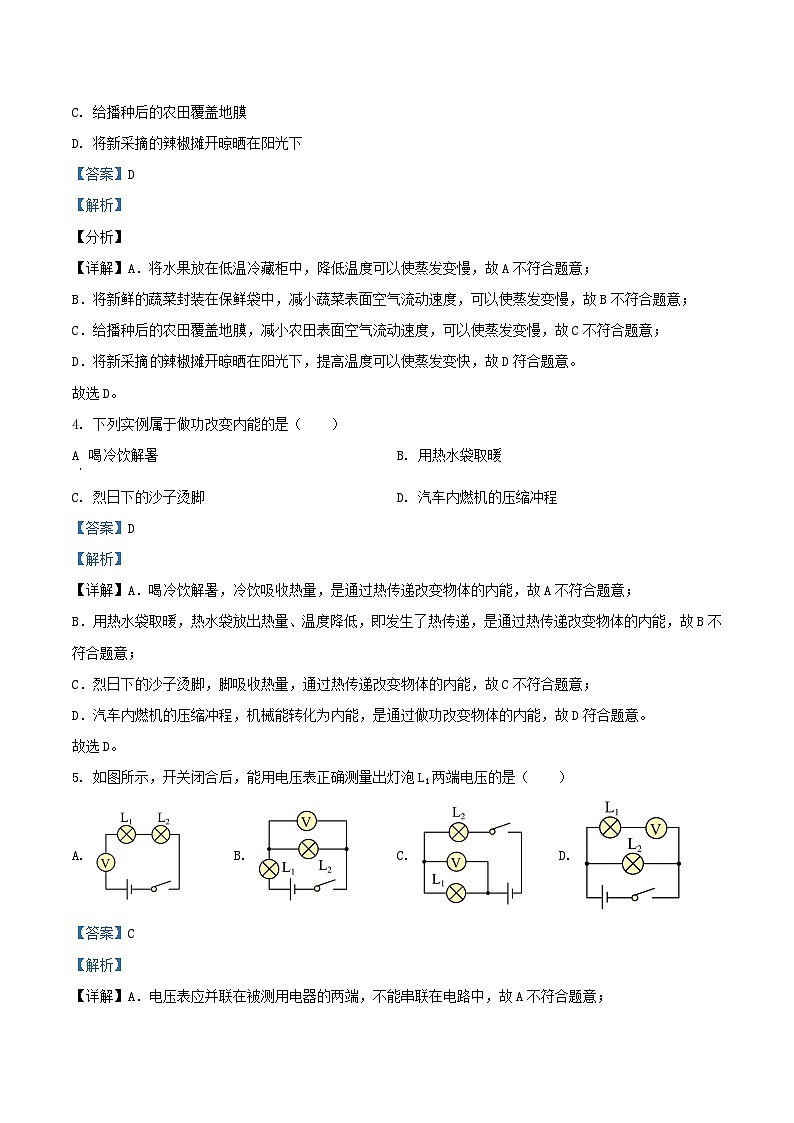

3. 下列四个实例中，能够使蒸发加快的是（ ）
A. 将水果放在低温冷藏柜中
B. 将新鲜蔬菜封装在保鲜袋中
C. 给播种后的农田覆盖地膜
D. 将新采摘的辣椒摊开晾晒在阳光下
【答案】D
【解析】
【分析】
【详解】A．将水果放在低温冷藏柜中，降低温度可以使蒸发变慢，故A不符合题意；
B．将新鲜的蔬菜封装在保鲜袋中，减小蔬菜表面空气流动速度，可以使蒸发变慢，故B不符合题意；
C．给播种后的农田覆盖地膜，减小农田表面空气流动速度，可以使蒸发变慢，故C不符合题意；
D．将新采摘辣椒摊开晾晒在阳光下，提高温度可以使蒸发变快，故D符合题意。
故选D。
4. 下列实例属于做功改变内能的是（ ）
A 喝冷饮解暑B. 用热水袋取暖
C. 烈日下的沙子烫脚D. 汽车内燃机的压缩冲程
【答案】D
【解析】
【详解】A．喝冷饮解暑，冷饮吸收热量，是通过热传递改变物体的内能，故A不符合题意；
B．用热水袋取暖，热水袋放出热量、温度降低，即发生了热传递，是通过热传递改变物体的内能，故B不符合题意；
C．烈日下的沙子烫脚，脚吸收热量，通过热传递改变物体的内能，故C不符合题意；
D．汽车内燃机的压缩冲程，机械能转化为内能，是通过做功改变物体的内能，故D符合题意。
故选D。
5. 如图所示，开关闭合后，能用电压表正确测量出灯泡L1两端电压的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】A．电压表应并联在被测用电器的两端，不能串联在电路中，故A不符合题意；
B．电压表并联在L2两端，电压表测L2的电压，故B不符合题意；
C．电压表并联在L1两端，可以测出L1两端的电压，故C符合题意；
D．电压表与L1串联，不能测出L1的电压，故D不符合题意。
故选C。

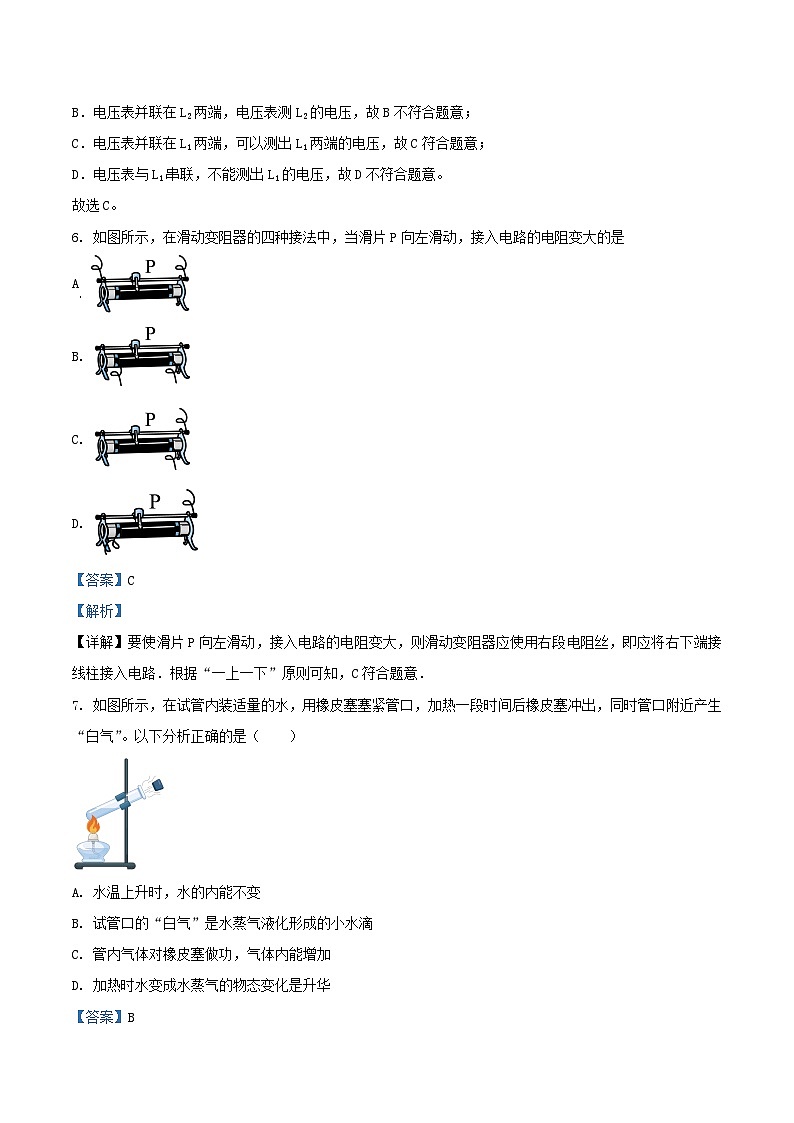

6. 如图所示，在滑动变阻器的四种接法中，当滑片P向左滑动，接入电路的电阻变大的是
A
B.
C.
D.
【答案】C
【解析】
【详解】要使滑片P向左滑动，接入电路的电阻变大，则滑动变阻器应使用右段电阻丝，即应将右下端接线柱接入电路．根据“一上一下”原则可知，C符合题意．
7. 如图所示，在试管内装适量的水，用橡皮塞塞紧管口，加热一段时间后橡皮塞冲出，同时管口附近产生“白气”。以下分析正确的是（ ）
A. 水温上升时，水的内能不变
B. 试管口的“白气”是水蒸气液化形成的小水滴
C. 管内气体对橡皮塞做功，气体内能增加
D. 加热时水变成水蒸气的物态变化是升华
【答案】B
【解析】
【详解】A．水的温度升高，则水的内能也随之增加，故A错误；
B．“白气”是水蒸气在管口发生液化形成的小水滴，故B正确；
C．管内气体对橡皮塞做功，则管内气体的内能减少，故C错误；
D．加热时，试管内的水由液态变为气态，发生的汽化，故D错误。
故选B。
8. 如图所示，是一款能发电的魔方充电器。转动魔方时它能发电，其原理是（ ）
A. 同种电荷相互排斥B. 磁场对电流有力的作用
C. 电磁感应D. 电流周围存在磁场
【答案】C
【解析】
【详解】转动魔方时，内部的闭合电路切割磁感线发电，把机械能转化为电能，利用了电磁感应原理。故ABD不符合题意，C符合题意。
故选C。
9. 小明用标有“12V60W”的灯甲和标有“24V30W”的灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是（ ）
A. 甲灯的额定功率一定小于乙灯的额定功率
B. 甲灯的实际功率一定小于乙灯的实际功率
C. 甲灯和乙灯均正常工作，甲灯消耗的电能一定比乙灯多
D. 甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短
【答案】D
【解析】
【详解】A．甲灯的额定功率为60W，乙灯的额定功率为30W，甲灯的额定功率大于乙灯的额定功率，故A错误；
B．电灯实际功率取决于实际电压的高低，由于甲灯和乙灯实际工作的电压不清楚，所以它们的实际功率大小无法比较，故B错误；
C．根据公式W=Pt，两灯消耗的电能多少取决于功率和工作的时间，虽然甲灯和乙灯均正常工作时甲的功率大于乙的功率，但由于工作时间不确定，消耗的电能多少无法比较，故C错误；
D．根据公式
甲灯和乙灯均正常工作，且消耗相同的电能，由于P甲>P乙，那么t甲故选D。
10. 下表列出一些物质的比热容，根据表中数据，下列判断正确的是（ ）
A. 不同物质的比热容一定不同
B. 物质的状态发生变化，比热容不变
C. 水和煤油吸收相同的热量，煤油升高的温度较多
D. 质量相等的铝块和铜块升高相同的温度，铝块吸收的热量较多
【答案】D
【解析】
【详解】A．不同物质的比热容可能相同，例如煤油和冰的比热容相同，故A错误；
B．物质的状态发生变化，比热容也发生变化，例如冰和水，故B错误；
C．两种物质质量相同时，吸收相同的热量，比热容大的，温度升高的少，煤油的比热容小，煤油温度升高的多，此处质量不一定相同，所以无法判断，故C错误；
D．质量相等的铝块和铜块升高相同的温度，比热容大的，吸收热量多，所以铝块吸收的热量较多，故D正确。
故选D。
11. 如图所示，是新一代代步工具电动独轮车，它依靠电力驱动，低碳环保。其工作电路有如下要求：当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态；再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。下图电路设计符合上述要求的（ ）
A. B. C. D.
【答案】C
【解析】
【详解】当电源开关S1闭合时指示灯L亮起，独轮车才处于待机状态，故开关S1在干路中；再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，则电动机和开关S2串联在一支路中，因此只有C符合题意，ABD不符合题意。
故选C。
12. 如图是某研究小组自制肺活量比较装置，吹气时气球胀大，隔板向上运动，下列说法正确的是（ ）
A 总电阻变大B. 电流表示数变小
C. 电压表示数变大D. 电路总功率变大
【答案】D
【解析】
【详解】A．由图可知，隔板向上运动，带动滑动变阻器滑片向上运动，则R0阻值减小，电路总电阻减小，故A错误；
B．由于电路总电阻减小，所以电路电流增大，则电流表示数变大，故B错误；
C．电压表测R0两端电压，由于R0阻值减小，根据串联电路分压特点，所以其分压减小，则电压表示数减小，故C错误；
D．由于电路中电阻减小，电流变大，电源电压恒定，根据，所以电路总功率变大，故D正确。
故选D。
二、多项选择题（下列每题均有四个选项，其中符合题意的选项均多于一个。共6分，每题2分。每题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13. 关于分子动理论及有关现象，下列说法中正确的是（ ）
A. 花香四溢属于扩散现象
B. 分子间引力和斥力同时存在
C. 铁块很难被拉伸说明分子之间存在相互作用的斥力
D. 物体运动的越快，分子动能越大
【答案】AB
【解析】
【详解】A．花香四溢是因为花粉分子无规则运动进入人的鼻子引起嗅觉，闻到花香，这是扩散现象，故A正确；
B．分子间存在相互作用的引力和斥力，它们同时存在，当分子间距离变大时同时减小，距离减小时同时增大，故B正确；
C．铁块很难被欸拉伸说明分子间存在相互作用的引力，故C错误；
D．物体运动的越快，物体的机械动能越大，而分子动能与物体的温度有关，温度越高，分子动能越大，与物体的机械运动无关，故D错误。
故选AB。
14. 下列说法中正确的是（ ）
A. 电流是由电荷运动形成的
B. 电路两端有电压，电路中不一定有电流
C. 自由电子定向移动的方向与电流方向相反
D. 通过导体的电流为零时，导体的电阻也为零
【答案】BC
【解析】
【详解】A．电荷的定向运动形成电流，杂乱无章的电荷运动不能形成电流，故A错误；
B．电路两端有电压，且形成通路，才会有电流通过，故B正确；
C．自由电子带负电，人为规定正电荷定向移动的方向是电流方向，所以自由电子定向移动的方向与电流方向相反，故C正确；
D．导体的电阻与导体的横截面积、材料、长度有关，与通过导体的电流无关，故D错误。
故选BC。
15. 如图甲所示，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示。对于这个电路，下列说法中正确的是（ ）
A. 电源电压是9VB. 滑动变阻器的最大阻值是45Ω
C. 小灯泡的额定功率是5.6WD. 电路最大功率是7.2W
【答案】BC
【解析】
【详解】A．分析图甲：开关闭合，滑动变阻器与灯泡L串联，电压表V1测量灯泡两端的电压，电压表V2测量滑动变阻器两端的电压。由图乙可知，当电路电流为0.2A时，两电压表示数分别为1V和9V，故电源电压为
U=U1+U2=1V+9V=10V
故A错误；
B．分析图乙，调节滑动变阻器的滑片P从最右端滑至灯正常发光的位置，连入电路的电阻在减小，电源电压不变，根据欧姆定律，电路的电流会变大，电流表示数从0.2A变为0.8A。串联电路中用电器两端电压与电阻成正比，滑动变阻器阻值变小，其两端的电压也会变小，即电压表V2的示数从9V变为3V，滑动变阻器的最大值
故B正确；
C．灯泡正常发光时，电流为0.8A，灯泡两端的电压为
UL=10V-3V=7V
所以灯泡的额定功率为
P=ULI2=7V×0.8A=5.6W
故C正确；
D．电路总电压不变，当电路电流最大为0.8A时，电路最大功率是
Pmax=UI2=10V×0.8A=8W
故D错误。
故选BC。
三、实验探究题（共28分）
16. （1）如图所示，电能表的示数为______kW•h；
（2）如图所示，用试电笔来辨别家庭电路中的火线与零线，手拿试电笔方法正确的是______（选填“甲”或“乙”）图；
（3）如图所示，家庭电路中，地线应接在三孔插座的______（选填“A”“B”或“C”）插孔处。
【答案】 ①. 2508.6 ②. 甲 ③. A
【解析】
【详解】（1）[1]电能表的最后一位是小数，单位是kW•h，当前电能表的读数为2508.6kW•h。
（2）[2]甲图的使用方法是正确的，手接触笔尾金属体，防止触电，乙图的使用方法是错误的。
（3）[3]三孔插座的正确接法是左零右火，上接地，所以地线接在A处。
17. 如图所示，气球与头发摩擦，头发会随着气球飘起来。气球若带负电荷，则头发带______（选填“正”或“负”）电荷。
【答案】正
【解析】
【详解】头发会随着气球飘起来的原因是头发和气球带上了异种电荷，互相吸引，因此气球若带负电荷，则头发带正电荷。
18. 小军为测量小灯泡L的电功率，连接了如图甲所示的实验电路。调节滑动变阻器的滑片P至某一位置，电压表、电流表示数如图乙所示，小灯泡L两端的电压为______V，通过小灯泡L的电流为______A，此时小灯泡电功率为______W。
【答案】 ①. 2 ②. 0.3 ③. 0.6
【解析】
【详解】[1]由图甲可知，电压表测量灯L两端的电压，电流表测量该串联电路的电流。图乙电压表所用量程是0～3V，分度值为0.1V，可以读出示数为2V，即小灯泡L两端的电压为2V。
[2]图乙电流表所用量程为0～0.6A，分度值为0.02A，可以读出示数为0.3A，即通过小灯泡L的电流为0.3A。
[3]此时小灯泡电功率为
P=UI=2V×0.3A=0.6W
19. 两个相同的烧杯中分别装有质量相等、温度不同的水，将等量的红墨水同时滴入两杯水中，过一会儿观察到的现象如图所示，则甲杯水温度较______（选填“高”或“低”）。
【答案】高
【解析】
【详解】相同条件下，温度越高，扩散现象越明显。将等量的红墨水滴到两个杯中，甲烧杯中红墨水快速扩散开来，几乎整个烧杯的水都变红了，甲烧杯中的红墨水扩散的快，因此可以推断，甲烧杯的水温较高。
20. 如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当夹子B左右移动时，由于______变化，导致铅笔芯接入电路的电阻值发生变化，小灯泡的亮度随之变化。若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡______（选填“会”或“不会”）发光。
【答案】 ①. 铅笔芯接入电路的长度发生 ②. 不会
【解析】
【详解】[1]铅笔芯的成分是石墨，石墨是导体，当A、B金属夹移动时，铅笔芯接入电路的长度发生变化，导致电路中电阻发生变化，电路中的电流发生变化，小灯泡亮度随之变化。
[2]塑料吸管时绝缘体，因此将铅笔芯换成塑料管，电路没有构成通路，因此小灯泡不会发光。
21. 如图所示，是某物质熔化时温度随加热时间变化的图象。由图像可知：该物质是______（选填“晶体”或“非晶体”）；该物质的熔点为______℃；该物质熔化过程经历了______min；在A、B中点时处于______态。
【答案】 ①. 晶体 ②. 80 ③. 15 ④. 固液共存
【解析】
【详解】[1]由图可知，该物质在熔化过程中温度保持不变，则可知该物质为晶体。
[2]由图可知，物质熔化时温度保持在80℃，则熔点为80℃。
[3]由图可知，该物质熔化持续时间为
t=25min-10min=15min
[4]由图可知，在该物质A、B中点时处于固液共存态。
22. 为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示。乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，在相同条件下______（选填“乙”或“丙”）图中保险丝更容易熔断。
【答案】丙
【解析】
【详解】才材料、长度的相同的保险丝，横截面积越小的保险丝，即越细的保险丝电阻越大，根据公式Q=I2Rt可知，在电流和通电时间相同的情况下，细的保险丝产生的热量多，温度更容易升高，更容易达到保险丝的熔点，因此丙图的保险丝更容易烧断。
23. 在探究通电螺线管的磁场特点时，通电螺线管在某状态下的实验现象如图所示，其中小磁针黑色一端为N极。
（1）实验表明通电螺线管内部______（选填“存在”或“不存在”）磁场；
（2）如果移走图中的小磁针，通电螺线管周围磁场______（选填“会”或“不会”）消失；
（3）小磁针A所在位置的磁场方向与该小磁针的______（选填“N”或“S”）极方向相同；
（4）改变螺线管中的电流方向，各小磁针的指向______（选填“改变”或“不变”）。
【答案】 ①. 存在 ②. 不会 ③. N ④. 改变
【解析】
【详解】（1）[1]螺线管通电后，原来在其内部静止的小磁针南北极指向会发生变化，说明通电螺线管内部存在磁场。
（2）[2]磁场是客观存在磁体周围的一种特殊物质，移走图中的小磁针，磁场也不会消失。
（3）[3]磁场中某一点小磁针静止时N极所指的方向就是该点的磁场方向，这是磁场方向的规定。所以小磁针A所在位置的磁场方向与该小磁针的N极方向相同。
（4）[4] 改变螺线管中的电流方向，通电螺电管两端的磁极发生改变，周围的磁场方向随之改变，各小磁针的指向也会变化。
24. 小磊为了验证“感应电流的大小与闭合电路的一部分导体切割磁感线的速度大小有关”的猜想，他选择用如图所示的装置进行如下实验：
①闭合开关，保持蹄形磁体静止，使导线框的ab边从图中位置以某一速度v沿水平方向向右运动，记录灵敏电流表指针偏转的最大角度α1；
②保持蹄形磁体静止，使导线框的ab边从图中位置以相同速度v沿水平方向向左运动，记录灵敏电流表指针偏转的最大角度α2；
（1）请指出小磊操作过程中有问题的地方：______；
（2）正确操作后，若α2______α1（选填“”或“”）就可以验证：感应电流的大小与导体电路的一部分导体切割磁感线的速度大小有关。
【答案】 ①. 导体棒的运动方向改变；速度没有改变 ②.
【解析】
【详解】（1）[1]因为是探究感应电流的大小与导体回路的一部分导体切割磁感线的速度的关系，所以要控制其他条件相同，改变导体切割磁感线的速度，补充步骤如下：
②保持蹄形磁体静止，使导线框的ab边从图中位置以另一速度沿水平方向向右运动。
（2）[2]当α2α1时，才可以判断感应电流的大小与导体回路的一部分导体切割磁感线的速度大小有关。若相等不能判断。
25. 小军想利用两块已调零的电流表和阻值已知的电阻R0等符合实验要求的器材，测量电阻RX的阻值．他连接的部分电路如图所示．
（1）请你只添加一根导线，完成实验电路连接．
（ ）
（2）开关S闭合时，电流表A1的示数为I1；电流表A2的示数为I2．请你利用I1、I2和R0表示Rx．Rx＝_____．
【答案】 ①. ②. R0
【解析】
【详解】（1）将定值电阻的右接线柱与电流表负接线柱连接起来，如下所示：
（2）开关S闭合时，电流表A1的示数为I1，即为总电流，电流表A2的示数为I2，为通过待测电阻的电流，根据并联电路电流的规律，通过定值电阻的电流为：，由欧姆定律，电源电压：，由欧姆定律，待测电阻的大小：
26. 为了验证“通过电热丝电流大小和通电时间相同的情况下，电热丝的电阻值越大，其产生的热量越多”的猜想，小炜选用了如图所示的三个完全相同的保温烧瓶，烧瓶内装有初温相同的煤油，以及完全相同的温度计和阻值不同的电热丝，其中三个电热丝的电阻值大小关系为R1（1）各烧瓶内煤油的质量应______（选填“相等”或“不等”）；
（2）实验中用______表示电流通过电阻丝产生热量的多少；
（3）请添加必要的器材，画出实验电路图______；
（4）请针对你的设计说明在实验中如何使控制变量不变______；
（5）画出实验数据记录表格______。
【答案】 ①. 相等 ②. 煤油升高的温度t ③. ④. 串联电路，电流相等，通电时间相等 ⑤.
【解析】
【详解】（1）[1]根据公式Q=cmt可知，同种物质比热容相同，只有质量也相等时，才能用升高的温度来反映吸热的多少，因此各烧杯内煤油的质量应相等。
（2）[2]煤油吸收的热量多，表明电阻丝放出的热量多，而煤油升高的温度又可以反映煤油吸收热量的多少，因此实验中用煤油升高的温度来表示电流通过导体时产生的热量的多少。
（3）[3]还需要电源、开关，因探究的是电流通过电热丝时产生的热量与电阻丝阻值的关系，因此要控制电流和通电时间相同，电路图如下：
（4）[4]将三个电阻串联起来，即可保证三个电阻丝中通过的电流相等，开关控制整个串联电路，保证了通电时间相等。
（5）[5]要分别记录三个电阻丝的阻值、煤油的初温、末温，以及煤油的温度变化量，因此表格如下：
四、科普阅读题（共4分）
27. 请阅读《压敏电阻》并回答问题。
压敏电阻
压敏电阻是阻值一种对电压敏感、具有非线性伏安特性的电阻器件，随着加在它上面的电压改变，它的电阻值可以从MΩ（兆欧）级变到mΩ（毫欧）级。
图给出了压敏电阻的伏安特性曲线。当外加电压较低时，流过压敏电阻的电流极小，此时它相当于电路中一个处于断开状态的开关。当外加电压达到或超过压敏电阻敏感电压时，压敏电阻器迅速导通，其工作电流会激增几个数量级，此时它相当于一个闭合状态的开关。人们利用压敏电阻的这一功能，可以有效地保护复杂电路中的某些精密元件不会因电压过大而损坏，抑制电路中经常出现的异常电压。
请根据上述材料，回答下列问题：
（1）压敏电阻的阻值随______而改变；
（2）当外加电压较低时，压敏电阻阻值______（选填“很大”或“很小”）；
（3）为了保护电路中某些精密元件不会因电压过大而损坏，压敏电阻应与该元件______（选填“串联”或“并联”）；
（4）小红认为压敏电阻的敏感电压值越大越好。你觉得小红的想法对吗？请说出你的判断并做出解释______。
【答案】 ①. 电压 ②. 很大 ③. 并联 ④. 见解析
【解析】
【详解】（1）[1]由题意“随着加在它上面的电压改变，它的电阻值可以从MΩ（兆欧）级变到mΩ（毫欧）级”可知，压敏电阻的阻值随电压的变化而变化。
（2）[2]结合材料可知，外加电压较低时，通过压敏电阻的电流极小，相当于电路中断开的开关，故可推知，当外加电压较低时，压敏电阻阻值很大。
（3）[3]将压敏电阻与精密元件并联，当电路电压突然增大时，压敏电阻的阻值瞬间降低，压敏电阻所在支路相当于一条导线将精密元件短路，通过精密元件的电流为零，因此，精密元件会得到保护。
（4）[4]此想法不对。若压敏电阻的敏感电压高于被保护元件所能承受的最大电压，当被保护元件电压过大时，压敏电阻因没能达到敏感电压而不能起到保护作用。所以敏感电压不是越大越好，而是要小于被保护元件所能承受的最大电压。
五、计算题（共8分）
28. 如图所示的电路中，定值电阻R0为10Ω，电源两端电压为3V并保持不变。闭合开关S，移动滑动变阻器RP的滑片P，使电流表示数为0.2A。
（1）画出实物电路所对应的电路图；
（2）求定值电阻R0两端的电压；
（3）求滑动变阻器接入电路的阻值。
【答案】（1）；（2）2V；（3）5Ω
【解析】
【详解】解：（1）根据实物电路图，各元件为串联，电路图如图所示
（2）根据题意，定值电阻R0两端的电压为
（3）根据题意，滑动变阻器两端电压为
所以滑动变阻器的电阻为
答：（1）见解析；
（2）求定值电阻R0两端的电压为；
（3）求滑动变阻器接入电路的阻值为。
29. 如图所示是某款家用电热器的简化电路，R1、R2为阻值一定的电热丝。该电热器接入电压恒为220V的电路中，电热丝R1的阻值为440Ω，电热器高温档的功率为990W。
（1）请写出低温挡时S1、S2两个开关的状态；
（1）低温档时通过电路的电流；
（2）电热丝R2的阻值。
【答案】（1）S1闭合、S2断开；（2）0.5A；（3）55Ω
【解析】
【详解】解：（1）当电路中只接入一个电热丝时，电路中的电流比较小，根据公式P=UI可知，此时为低温挡，因此开关S1闭合、S2断开时，电路只接入R1时，电热器处于低温挡；
（2）电热器处于低温挡时，电路中因只接入R1，电源电压为220V，故通过电路电流为
（3）当把开关S1和S2都闭合时，电路处于高温挡，此时R1和R2并联接入电路，由题意可知高温挡的总功率为990W，则根据公式P=UI可知，电路中的总电流为
根据并联电路中电流的特点可知，通过电热丝R2的电流为
I2=I′-I1=4.5A-0.5A=4A
根据可得电热丝R2的阻值
答：（1）开关S1闭合、S2断开时，电热器处于低温挡；
（2））低温档时通过电路的电流是0.5A；
（3）电热丝R2的阻值为55Ω。
物质
水
煤油
冰
铝
铜
比热容/J/(kg∙℃)
4.2×103
2.1×103
2.1×103
0.88×103
0.39×103
R/Ω
t0/C
t/ C
Δt/ C
R/Ω
t0/C
t/ C
Δt/ C
