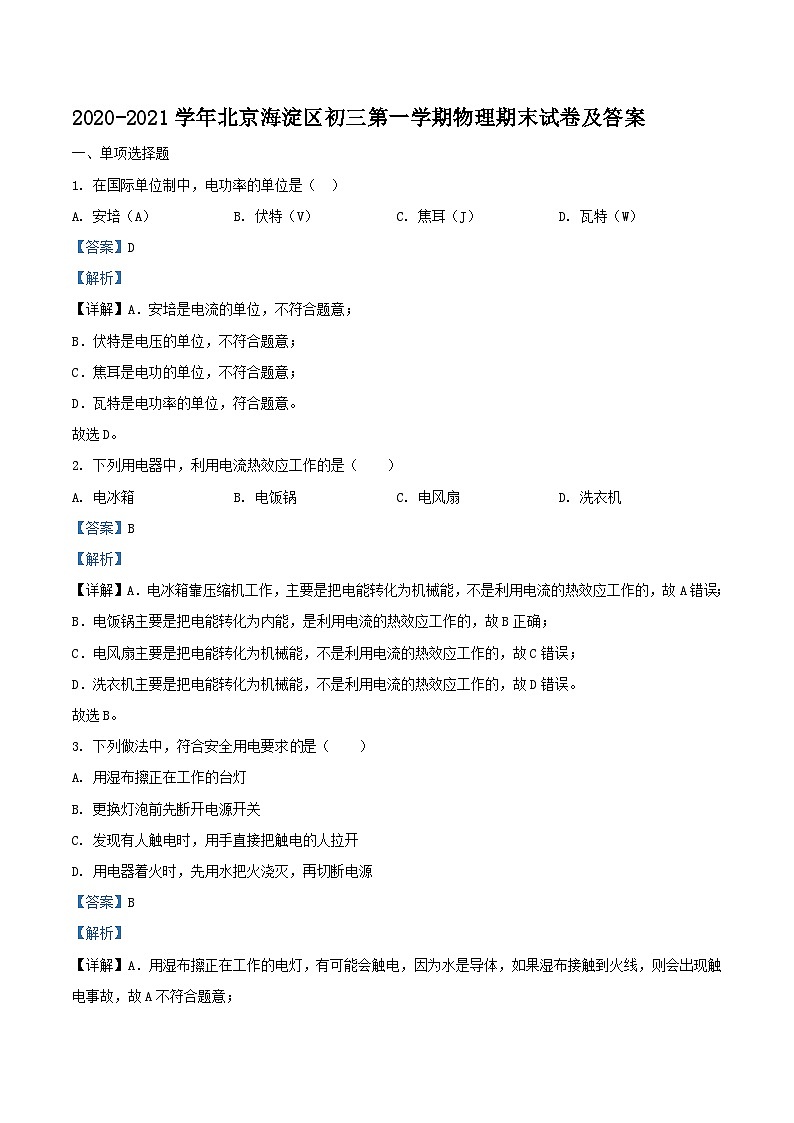

2020-2021学年北京海淀区初三上学期物理期末试卷及答案
展开
这是一份2020-2021学年北京海淀区初三上学期物理期末试卷及答案，共27页。试卷主要包含了单项选择题，多项选择题，实验解答题，科普阅读题，计算题等内容，欢迎下载使用。
1. 在国际单位制中，电功率的单位是（ ）
A. 安培（A）B. 伏特（V）C. 焦耳（J）D. 瓦特（W）
【答案】D
【解析】
【详解】A．安培是电流的单位，不符合题意；
B．伏特是电压的单位，不符合题意；
C．焦耳是电功的单位，不符合题意；
D．瓦特是电功率的单位，符合题意。
故选D。
2. 下列用电器中，利用电流热效应工作的是（ ）
A. 电冰箱B. 电饭锅C. 电风扇D. 洗衣机
【答案】B
【解析】
【详解】A．电冰箱靠压缩机工作，主要是把电能转化为机械能，不是利用电流的热效应工作的，故A错误；
B．电饭锅主要是把电能转化为内能，是利用电流的热效应工作的，故B正确；
C．电风扇主要是把电能转化为机械能，不是利用电流的热效应工作的，故C错误；
D．洗衣机主要是把电能转化为机械能，不是利用电流的热效应工作的，故D错误。
故选B。
3. 下列做法中，符合安全用电要求是（ ）
A. 用湿布擦正在工作的台灯
B. 更换灯泡前先断开电源开关
C. 发现有人触电时，用手直接把触电的人拉开
D. 用电器着火时，先用水把火浇灭，再切断电源
【答案】B
【解析】
【详解】A．用湿布擦正在工作的电灯，有可能会触电，因为水是导体，如果湿布接触到火线，则会出现触电事故，故A不符合题意；
B．更换灯泡前先断开电源开关，能避免触电，故B符合题意；
C．发现有人触电，应先断开电源，如果用手直接把触电人拉开，则去拉开的人也会触电，故C不符合题意；
D．用电器着火时，不能直接用水来灭火，因为水是是导体，烧水的时候，也会造成触电事故，应先切断电源，再灭火，故D不符合题意。
故选B。
4. 下列装置中，利用电磁感应原理工作的是（ ）
A. 验电器B. 指南针C. 电动机D. 发电机
【答案】D
【解析】
【详解】A．验电器是利用同种电荷相互排斥的原理工作的，故A不符合题意；
B．指南针是利用同名磁极相互排斥，异名磁极相互吸引的原理工作的，故B不符合题意；
C．电动机是利用通电导体在磁场中受到力的作用工作的，故C不符合题意；
D．发电机是利用电磁感应的原理工作的，故D正确。
故选D。
5. 如图所示，置于水平桌面上静止的小磁针上方有一根与之平行的直导线，在导线中通有电流的瞬间，小磁针发生转动。下列说法中正确的是（ ）
A. 该实验现象说明电流周围存在磁场
B. 该实验中小磁针主要用于检验通电导线周围磁场的强弱
C. 若改变导线中的电流方向，小磁针的转动方向不会改变
D. 若改变导线中的电流大小，小磁针的转动方向将会改变
【答案】A
【解析】
【详解】给直导线通电后，本来静止于水平桌面并且指向与导线平行的小磁针会发生转动，说明通电导线周围存在磁场，而改变导线中电流方向，小磁针转动的方向也会改变，所以小磁针在此处的作用是检验通电导线周围是否存在磁场，及磁场方向是否与电流方向有关，但不能检验通电导线周围磁场的强弱，故A正确，BCD错误。
故选A。
6. 如图所示是一种电脑键盘清洁器，它上面有一个照明用的小灯泡和一个吸尘用的电动机。清洁器的工作状态由两个开关控制，开关S1只控制小灯泡，开关S2只控制电动机。下图所示的四个电路图中，能实现上述控制方式的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】由开关S1只控制小灯泡，开关S2只控制电动机可知，灯泡和电动机并联，S1和灯泡串联，S2和电动机串联，故C项符合题意，ABD项不符合题意。
故选C。
7. 关于电流、电压和电阻，下列说法中正确的是（ ）
A. 导体两端的电压为零时，导体的电阻也为零
B. 导体的电阻由它两端的电压和通过它的电流决定
C. 通过导体的电流一定时，导体的电阻跟它两端的电压成正比
D. 导体两端的电压一定时，通过导体的电流跟它的电阻成反比
【答案】D
【解析】
【详解】ABC．导体的电阻是导体自身的性质，与自身的材料、长度、横截面积有关，与导体两端的电压和流过导体的电流无关，故ABC错误；
D．由可知，导体两端的电压一定时，通过导体的电流跟它的电阻成反比，故D正确。
故选D。
8. 关于电功率，下列说法中正确的是（ ）
A. 通过导体的电流做功越少，电功率越小
B. 用电器消耗电能越多，电功率越大
C. 用电器消耗电能越快，电功率越大
D. 用电器的额定电功率越大，消耗电能就越多
【答案】C
【解析】
【详解】ABC．电功率是电流所做的功与所用的时间之比，是表示电流做功快慢的物理量，功率大的用电器电流做功快，电功率与电流做功多少、消耗电能多少不是一个概念，故AB错误，C正确；
D．消耗电能的多少与用电器的实际功率和工作时间长短有关，故D错误。
故选C。
9. 如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A. a线是零线，b线是火线
B. 开关是串接在火线与灯泡L之间的
C. 电能表是测量家庭电路中用电器总功率仪表
D. 台灯与电视机接入电路时，是串联关系
【答案】B
【解析】
【详解】A．由两孔插座的正确接法是“左零右火”可知，a线是火线，b线是零线，故A错误；
B．控制灯泡的开关是串接在火线与灯泡L之间的，在断开开关时可以切断灯泡与火线的连接，故B正确；
C．电能表是测量家庭电路中消耗电能多少的仪表，故C错误；
D．台灯与电视机接入电路时，是并联关系，二者可以独立工作，互不影响，故D错误。
故选B。
10. 如图所示，电源两端电压保持不变，R0为定值电阻，R为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场的增强而变小。闭合开关S后，当磁敏电阻R附近的磁场增强时，下列判断中正确的是（ ）
A. 通过电阻R的电流不变
B. 电阻R两端的电压增大
C. 通过电阻R0的电流增大
D. 电阻R0两端的电压减小
【答案】C
【解析】
【详解】由电路图可知，R0与R串联，电流表测电路中的电流，当磁敏电阻R附近的磁场增强时，R的阻值变小，电路中的总电阻变小，电流增大，即电流表的示数增大。 由U=IR可知，定值电阻R0两端的电压增大，因R0和R两端的电压之和等于电源电压，所以R两端的电压减小，故C正确，ABD不正确。
故选C。
11. 《事林广记》中记载了“指南龟”（如图所示）的制法：先以木刻龟，在龟体上沿首尾方向开一洞，放入条形磁石，以黄蜡填满，在龟尾部敲入一铁针与磁石一段相连。将木龟支于竹针之上，使木龟转动，静止后，针指南。关于“指南龟”，下列说法中正确的是（ ）
A. 磁石靠近龟尾一端为磁石的北极
B. 铁针指向的是地理的北极附近
C. 铁针指向的是地磁的南极
D. “指南龟”能指南是因为其受到地磁场的作用
【答案】D
【解析】
【详解】A．静止后，针指南，说明磁石靠近龟尾一端为磁石的南极，故A错误；
B．铁针静止后指向的是地理的南极附近，故B错误；
C．磁石靠近龟尾一端为磁石的南极，龟尾的铁针指南，由异名磁极互相吸引可知，铁针指向的是地磁的北极，故C错误；
D．地球本身就是个大磁体，“指南龟”能指南是因为其受到地磁场的作用，故D正确。
故选D。
12. 图所示为某品牌的液体加热器，在此加热器底部贴有一铭牌如表所示。下列说法中正确的是（ ）
A. 1度电可供它正常工作0.8h
B. 它正常工作时，通过的电流大于5A
C. 它正常工作时，其功率为800W
D. 它接在电压为110V的电源上工作时，其功率为400W
【答案】C
【解析】
【详解】A．1度电等于，从表中数据可知，正常工作时的功率是800W，1度电可供它正常工作时间是
1度电可供它正常工作1.25h，A错误；
B．从表中数据可知，额定电压是220V，额定功率是800W，根据可知，它正常工作时，通过的电流
通过的电流小于5A，B错误；
C．从表中数据可知，额定功率是800W，即它正常工作时，其功率为800W，C正确；
D．根据电功率的推导式可知，其电阻大小不变，额定电压是220V，额定功率是800W，它接在电压为110V的电源上工作时，其功率设为，可得到关系式
代入数据可知
解得，它接在电压为110V的电源上工作时，其功率为200W，D错误。
故选C。
13. 小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。若电路中只有一处发生断路故障，则断路的位置是（ ）
A. a、b之间B. b、c之间C. c、d之间D. d、e之间
【答案】D
【解析】
【详解】电压表指针在ab、bc、cd间不偏转，说明电压表并在这些点间时与电源没有接通，在de间偏转，说明除了de间，其它位置与电源都是接通的，所以断路的位置是de之间。
故ABC不符合题意，D符合题意。
故选D。
14. 把阻值为6Ω的定值电阻R0和标有“20Ω 1A”的滑动变阻器R连接在电源两端电压恒为4.5V的电路中，如图所示。电流表和电压表选择的量程分别为“0~0.6A”和“0~3V”。在保证电路安全的情况下，下列说法中正确的是（ ）
A. 电路中的最大电流为0.6A
B. 定值电阻R0的实际功率的最大值为 1.5W
C. 电路的总功率的最大值为2.7W
D. 滑动变阻器接入电路的最小阻值为 1.5Ω
【答案】B
【解析】
【详解】A．由电路图知定值电阻与滑动变阻器串联在电路中，变阻器允许通过的最大电流为1A，电流表所选的量程为0~0.6A，测电路中的电流，电压表所选量程为0~3V，测R0两端的电压，所以当R0两端电压为3V时，电路中的电流最大，最大电流
故A错误；
B．定值电阻的实际最大功率
P0=U0I=3V×0.5A=1.5W
故B正确；
C．电路中通过的电流最大时，电路的总功率最大，最大总功率
P=UI=4.5V×0.5A=2.25W
故C错误；
D．据欧姆定律知，当电路中的电流最大时，电路中的总电阻最小，即此时变阻器接入电路的阻值最小，最小阻值
故D错误。
故选B
15. 图甲是小灯泡L和电阻R的I-U图像。将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。电源两端电压保持不变，下列说法中正确的是 （ ）
A. 只闭合S1时，小灯泡L的电阻为2Ω
B. 只闭合S1时，小灯泡L的功率为8W
C. 再闭合S2后，电路总功率的增加量为2.8W
D. 再闭合S2后，1min 内电阻R产生的热量为48J
【答案】D
【解析】
【详解】AB．由电路图知，只闭合开关S1时，电路中只有小灯泡L工作，此时通过小灯泡的电流为0.5A，由图甲知，小灯泡此时的电压为4V。则小灯泡此时的电阻
此时小灯泡的功率
P1=U1I1=4V×0.5A=2W
故AB错误；
CD．再闭合S2后，小灯泡和电阻并联在电路中，电流表测干路电流，此时通过电阻R的电流为0.2A，而整个过程中，电源两端的电压不变，所以电路总功率的增加量
P2=U1I2=4V×0.2A=0.8W
1min内电阻R产生的热量
Q=P2t=0.8W×1×60s=48J
故C错误，D正确。
故选D。
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共10分，每小题 2 分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
16. 关于家庭电路，下列说法中正确的是（ ）
A. 我国家庭电路的电压是220V
B. 家庭电路中空气开关“跳闸”，一定是短路造成的
C. 当家庭电路中多开一盏灯照明时，干路中的电流将变大
D. 家庭电路中总电流过大，一定是电路中用电器的实际功率过大引起的
【答案】AC
【解析】
【详解】A．我国家庭电路电压是220V，故A正确；
BD．空气开关跳闸是电路中的总电流过大引起，而造成电流过大有两个可能：一个是家庭电路中的总功率过大，另一个是短路，所以空气开关跳闸未必是短路造成的，故BD错误；
C．家庭电路中，各用电器之间是并联连接的，当多开一盏灯，即增多一条支路，据并联电路的特点知，干路电流等于各支路电流之和，所以干路电流将变大，故C正确。
故选AC。
17. 用细线将两根钢棒甲、乙分别悬挂起来，再用条形磁铁的同一端分别靠近两根钢棒时，磁铁与甲钢棒相互排斥。磁铁与乙钢棒相互吸引，如图所示。由此现象可知两钢棒在磁铁靠近前的磁性情况是（ ）
A. 甲钢棒可能无磁性B. 甲钢棒肯定有磁性
C. 乙钢棒肯定有磁性D. 乙钢棒可能无磁性
【答案】BD
【解析】
【详解】同名磁极相互排斥，磁铁与甲钢棒相互排斥，说明甲钢棒肯定有磁性。异名磁极相互吸引，但相互吸引不代表一定是异名磁极，还可能是一物体有磁性、一物体没有磁性而相互吸引，所以乙钢棒可能无磁性。
故选BD。
18. 关于研究磁场的方法和磁场的描述，下列说法中正确的是（ ）
A. 磁感线是磁体周围空间实际存在的曲线
B. 用磁感线可以形象地描述磁场的分布情况
C. 用能自由转动的小磁针可以判断磁场中某点的磁场方向
D. 在磁体周围撒铁屑可以判断该磁体周围的磁场方向
【答案】BC
【解析】
【详解】A．磁感线是为描述磁场而建立模型，并不是实际存在的曲线，故A错误；
B．用磁感线可以形象地描述磁场的分布情况，故B正确；
C．能自由转动的小磁针在磁场中静止时，N极的指向就是该点磁场方向，所以可以判断磁场中某点的磁场方向，故C正确；
D．在磁体周围撒铁屑，铁屑虽然会形成规则形状，但不可以判断该磁体周围的磁场方向，故D错误。
故选BC。
19. 如图甲所示，钕铁硼磁铁吸引在干电池的负极上，一根铜导线中间对折后将折点位置放在电池的正极上，两侧的导线弯折成线框状，导线两端与钕铁硬磁铁侧面接触，可看到导线框绕着电池旋转。导线框能转动的原因，与如图所示实验中产生现象的原因相同的是（ ）
A. 线框转动B. 导体棒运动
C. 小磁针转动D. 灵敏电流计指针我偏转
【答案】AB
【解析】
【分析】
【详解】简易装置中，钕铁硼磁铁吸引在干电池的负极上，一根铜导线中间对折后将折点位置放在电池的正极上，两侧的导线弯折成线框状，导线两端与钕铁硬磁铁侧面接触，导线框绕着电池旋转，这是利用了通电导体在磁场中受力的原理而使导线丝转动的，这是电动机的原理。
A．图中有电源和线圈，通电线圈在磁场中转动，说明通电导体在磁场中受力的作用，是电动机的原理，故A符合题意；
B．图中有电源和金属棒，通电后金属棒在导轨上运动，说明通电导体在磁场中受力的作用，是电动机的原理，故B符合题意；
C．闭合开关，小磁针的方向发生偏转，说明通电导线周围存在磁场，是电流的磁效应，故C不符合题意；
D．图中导体切割磁感线，产生感应电流，是电磁感应现象，是发电机的原理，故D不符合题意。
故选AB。
20. 如图所示，L1灯上标有“6V 3.6W”，L2灯上的标识中部分文字模糊，只能看清“6V”。只闭合开关S3时，灯L2的功率为0.8W；只闭合开关S1和S2时，灯L1和L2都正常发光。不考虑灯丝随电阻随温度的变化，下列说法中正确的是（ ）
A. 只闭合S3时，L1和L2两灯串联
B. L1和L2两灯的灯丝阻值之比是2:1
C. 只闭合S3时与只闭合S1和S2时，电路消耗的总功率之比是2：9
D. 只闭合S3时与只闭合S1和S2时，通过L1灯的电流之比是4：9
【答案】AC
【解析】
【详解】A．观察图可知，只闭合S3时，电流从电源正极流出，由于S1断开，电流不会往右流，会流过灯L1，由于S2断开，电流不会流过S2，而是流过S3，再流过L2，最后回负极，这时两灯泡首尾相连，它们是串联，A正确；
B．L1灯上标有“6V 3.6W”，而且不考虑灯丝随电阻随温度的变化，那么根据可知，L1灯的电阻大小是
L1灯的电阻大小是10Ω；只闭合开关S1和S2时，灯L1和L2是并联接在电路中，都正常发光，那么灯L1的电压是6V，电源电压是6V；只闭合开关S3时，L1和L2两灯串联，这时电路中的电流设是，灯L2的功率为0.8W，则可得到
电路的总电阻是
根据欧姆定律的变换式可知
由上面式子解得；那么L1和L2两灯的灯丝阻值之比是
L1和L2两灯的灯丝阻值之比是1:2，B错误；
C．只闭合S3时，L1和L2两灯串联，电路消耗的总功率是
只闭合S1和S2时，灯L1和L2是并联接在电路中，电路消耗的总功率是
两种情况电路消耗的总功率之比是
两种情况电路消耗的总功率之比是2：9，C正确；
D．只闭合S3时，L1和L2两灯串联，通过L1灯的电流大小是
只闭合S1和S2时，灯L1和L2是并联接在电路中，通过L1灯的电流大小是
两种情况通过L1灯的电流之比是
两种情况通过L1灯的电流之比是1：3，D错误。
故选AC。
三、实验解答题（共48分，21、22、25、27题各2分，23、28、29、30题各6分，24题5分， 26题 8 分，31 题3分）
21. 如图所示电能表的示数为 ______ 度。
【答案】2021.0
【解析】
【详解】电能表上数字的最后一位是小数位，此时电能表的示数是。
22. 用试电笔可以辨别家庭电路中的火线与零线，如图所示的手拿试电笔方法正确的是______（选填“甲”或“乙”）图。
【答案】甲
【解析】
【详解】正确使用测电笔：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线；手千万不要接触笔尖金属体。因此甲图的使用方法是正确的，手接触笔尾金属体；乙图的使用方法是错误的，测电笔接触火线或零线，氖管都不发光。
23. 某同学用图所示的装置研究通电螺线管外部的磁场。
(1)闭合开关后，螺线管A端的磁极为 ___ 极
(2)小磁针静止后其右端为 ___ 级
(3)当电源的正负极对调后再闭合开关，发现小磁针的N极、S极的指向也对调，由此可知 通电螺线管外部磁场的方向与螺线管中 ___ 的方向有关。
【答案】 ①. N ②. S ③. 电流
【解析】
【详解】(1)[1]由图示知，电源的正极在左端，则电流是从通电管的A端流入，B端流出，据安培定则知，螺线管A端为N极。
(2)[2]根据同名磁极相互排斥，异名磁极相互吸引，所以小磁针静止后其右端为S极。
(3)[3]将电源的正负极对调后，则通过螺线管的电流方向也会变成相反，而小磁针的N极和S极对调，说明螺线管的N和S极也对调了，由此可知，通电螺线管外部磁场的方向与螺线管中电流的方向有关。
24. 小岩用“伏安法”测量定值电阻R的阻值，在实验桌上连接了部分实验电路，如图甲所示。
(1)请用笔画线表示导线，将图甲所示的实物图连接完整； （ ）
(2)闭合开关S前，应把图甲中滑动变阻器的滑片P置于 ______ 端；
(3)闭合开关S后，调节滑动变阻器的滑片P移至某位置，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为 ______ V，电流表的示数为 ______ A。这个待测电阻R的阻值为 ______ Ω。
【答案】 ①. ②. B ③. 2 ④. 0.5 ⑤. 4
【解析】
【详解】(1)[1]在测量定值电阻的阻值时，所用电路是串联电路，滑动变阻器是一上一下的接法，所以完整电路连接如下：
(2)[2]闭合开关前，应将图甲中滑动变阻器的滑片P置于阻值最大处，即置于B端，这样才能起到保护电路的作用。
(3)[3][4]由图乙丙知，电压表所选量程为0~3V，对应分度值为0.1V，其示数为2V；电流表所选量程为0~0.6A，对应分度值为0.02A，其示数为0.5A。
[5]待测电阻
25. 某研究小组在学习有关磁体知识的过程中，将一块磁体吸附在水平的铁棒上，如图甲所示；然后用蜡烛对磁体加热，如图乙所示；加热一段时间后，磁体掉落，如图丙所示。请根据以上现象，提出一个可探究的科学问题： ___________________________
【答案】磁体磁性强弱与温度的关系
【解析】
【详解】用蜡烛对磁体加热，使磁体温度升高，然后磁体掉落，说明磁体的磁性大小发生了变化，所以可以探究磁体磁性强弱与温度的关系。
26. 实验桌上有两个相同的烧瓶，烧瓶内密封着质量、初温均相同的煤油，A、B两支温度计完全相同，瓶内还分别装有阻值不同的电阻丝R1和R2（R1>R2）。
(1)小亮将两个烧瓶按图甲所示的方式连入电压保持不变的电源两端进行实验；
①小亮探究的是电流产生的热量跟 ______ 的关系；
②实验中，电流产生的热量无法直接测量，而是利用温度计示数的变化量来反映，这是采用了转换测量物理量的研究方法。在下列实例中，同样采用了此种方法的是 _____________ ；
A．借助电动机提升重物的高度反映电流做功的多少
B.借助水压学习电压
C.研究电流与电阻的关系时，保持电阻两端电压一定
③闭合开关，通电一段时间后，图甲中温度升高较多的是 __________ 温度计；
(2)小亮想将两个烧瓶按照图乙的方式连入同一个电源两端，探究“电流产生的热量与电流大小的关系”。他的实验方案中存在的问题是 ___________________________ 。
【答案】 ①. 电阻 ②. A ③. A ④. 没保持电阻丝的阻值相同
【解析】
【详解】(1)①[1]在图甲中，两个电阻丝串联在电路中，则通过两个电阻丝的电流相同，但两个电阻丝的阻值不同，所以此电路探究的是电流产生的热量与电阻的关系。
②[2]转换法，是将无法直接测量的物理量转化成测量其它物理量的方法来体现，A选项中，电流做功的多少无法直接测量，而电动机提升重物的高度可以直接测量，且提升重物越高，代表电流做功越多，所以这是用上了转换法；B选项中，借助水压学习电压是运用了类比法；C选项中，研究电流与电阻的关系时，保持电阻两端电压一定，是运用了控制变量法，所以A选项正确。
③[3]图甲中，R1>R2，通过电流相同时，电阻越大，电流产生的热量越多，所以A温度计的示数升高得较多。
(2)[4]在图乙中，两电阻丝的阻值不同，并联在电路中，则通过的电流不同，但要探究电流产生的热量与电流的大小关系，应保持电阻相同，所以小亮方案中存在的问题是没有保持电阻相同。
27. 图是研究电磁铁磁性强弱的实验装置，其中E是电磁铁。闭合开关S后，发现电磁铁吸引起少量大头针。为了让电磁铁能吸引起更多的大头针，只利用图中的器材，可以采取的操作方法是 _________________ 。（写出一种方法即可）。
【答案】将变阻器的滑片向左移动
【解析】
【详解】影响电磁铁磁性强弱的因素有：通过电磁铁电流的强弱及线圈匝数的多少。由图示可知，变阻器与电磁铁串联在电路中，可通过移动变阻器滑片来调节通过电磁铁的电流，所以为了让电磁铁能吸引更多的大头针，应增强电磁铁的磁性，那么应让通过的电流变大，即应将滑片向左调节，让变阻器接入电路的电阻变小。
28. 图是小明探究产生感应电流条件的实验装置。请完成下列问题：
(1)小明在使导体棒运动的过程中，发现灵敏电流计指针偏转的角度比其他同学实验中指针偏转的角度小，即产生的感应电流较小。请你依据这一现象，猜想产生的感应电流较小的可能原因 _______________ （写出一条即可）
(2)写出检验你的猜想的方法： ___________________________ 。
(3)将上述实验装置中的灵敏电流计换成适当的电源，在导体棒静止的情况下，闭合开关后可观察到的现象是 ___________________________ 。
【答案】 ①. 磁体的磁性弱 ②. 更换磁性更强的磁体，保持导体棒切割磁感线运动的速度和方向一定，重复试验 ③. 导体棒会动起来
【解析】
【详解】(1)[1]产生的感应电流较小的原因可能是磁体磁性太弱、切割磁感线运动的速度太小或切割磁感线的导体有效长度不够等。
(2)[2]要想检验感应电流太小是不是因为磁体磁性太弱，需要更换磁性更强的磁体，保持导体棒切割磁感线运动的速度和方向一定，重复试验。
(3)[3]将上述实验装置中的灵敏电流计换成适当的电源，在导体棒静止的情况下，闭合开关后可观察到的现象是导体棒会动起来，因为通电导体在磁场中会受到力的作用。
29. 用图所示的电路来测量额定电压为2.5V的小灯泡L的额定功率，其中R0是阻值已知的定值电阻，R是滑动变阻器。请根据实验电路图补充完成下面的主要测量步骤：
(1)只闭合开关S和S1，调节滑动变阻器的滑片的位置，使 ____________ 并记录电压表的示数为U1；
(2)只闭合开关S和开关 ____ ，保持滑动变阻器接入电路的阻值不变，记录电压表的示数为U2；
(3)小灯泡L的额定功率P= _______ （用已知量和所测物理量的字母表示）
【答案】 ①. 灯泡正常发光 ②. S2 ③.
【解析】
【详解】(1)[1]要测量灯泡的额定功率首先应该让灯泡正常发光，只闭合开关S和S1，调节滑动变阻器的滑片的位置，使灯泡正常发光（使灯泡两端的电压是2.5V）并记录电压表的示数为U1。
(2)[2]只闭合开关S和开关S2，保持滑动变阻器接入电路的阻值不变，记录电压表的示数为U2，测出的U2就是灯泡和定值电阻两端的总电压，这样可以计算出定值电阻两端的电压。
(3)[3]由于灯泡和定值电阻串联，串联等流，所以灯泡正常发光时的电流为
小灯泡L的额定功率
30. 实验桌上有满足实验要求的电源、滑动变阻器、开关各一个，已调零的电压表和电流表各一块，阻值已知且不同的定值电阻6个，导线若干．小华将以上器材按照如图所示的电路图组装了电路，来探究“当通过导体的电流一定时，导体的电功率跟导体电阻的关系”．
（1）请将实验步骤补充完整：
①断开开关，按电路图连接电路，将滑动变阻器滑片P放在阻值最大的位置．
②试触并闭合开关，调节滑动变阻器滑片P，用电流表测出R的电流用I表示，用电压表测出R两端的电压用U表示，把R、I、U的数值记录在表格中．
③_____，读出电压表的示数U，把R、I、U的数值记录在表格中．
④仿照步骤③再做4次实验．并把R、I、U的数值记录在表格中．
⑤利用_____计算出电阻R消耗的电功率P，并把P的各次数值记录在表格中．
（2）画出实验数据记录表格．
（ ）
【答案】 ①. 断开开关，换用不同阻值的定值电阻R，闭合开关，调节滑动变阻器滑片P的位置，使电流表的示数与②中相同 ②. P＝UI ③.
【解析】
【详解】（1）探究“当通过导体的电流一定时，导体的电功率跟导体电阻的关系”，要控制电路中的电流不变，改变导体的电阻大小，记下电阻的电压大小，根据P＝UI求出导体的电功率，为得出普遍性的规律要多次测量：
③断开开关，换用不同阻值的定值电阻R，闭合开关，调节滑动变阻器滑片P的位置，使电流表的示数与②中相同；
⑤利用P＝UI计算出电阻R消耗的电功率P，并把P的各次数值记录在表格中．
（2）根据测量的物理量设计记录数据的表格，如下所示：
31. 将定值电阻R1、R2串联接在电源两端，如图甲所示，闭合开关S后，电压表V1、V2的示数分别为U1、U2，且U1【答案】，分析过程见解析
【解析】
【详解】如图甲，两电阻串联电流相同，U1四、科普阅读题（共 4 分）
32. 请阅读《信息的记录与读取》并回答题。
信息的记录与读取
我们生活的世界里有太多美好的事物，怎样把它们记录下来，记录后又怎样让它们重现呢？以声音的记录为例，由于振动可以发声，所以早期留声机上的机械唱片就是将发声体的振动以一圈圈沟槽的形式记录下来的（如图所示），当唱片转动时，唱针就随着划过沟槽变化的规律而振动，产生了与原来一样的声音。这种机械式记录方式的优点是刻录的信息可以保留很久的时间，而不足之处是由于材料所限，记录的信息量有限。
磁性材料的研究促进了磁记录的诞生，例如，磁带就是把磁性材料如γ-Fe2O3的磁粉颗粒等涂在塑料基带上制成的。以录音机的工作为例，记录声音时，如图甲，把强弱变化的声音转化为强弱“同步”变化的电流，当这样的电流通过录音磁头（带有铁芯的线圈）时，又产生了相应强弱变化的磁场，当磁带划过磁头时，其上的磁粉颗粒会被强弱不同的磁场磁化，于是就记录了一连串有关磁性变化的信息。放音时，如图乙，使记录了磁性信息的磁带贴着磁头运动，磁性强弱变化的磁带使磁头线圈中产生变化的电流，电流经放大转化成声音传出，便“读”出了磁带中记录的信息。这种用磁带记录信息的容量比机械唱片大很多，而且材料便宜，因此很快就流行开来。
信息记录的最主要的指标是记录密度，即单位面积记录的信息量。但随着时代的进步，人们发现，磁带的容量还是太小，因此科学家们不断提升磁记录的技术，比如带有磁条的信用卡、电脑中的磁盘等。2014年，科学家们在涂覆型磁带上以钡铁氧体作为记录介质制成了记录密度最大的磁带LTO，只需要2.3mm²的这种磁带就可以记下字数约为3×105字的《九年级物理全一册》物理教材中的全部文字。随着技术的提升，“记录密度”不断提高，目前虽然磁记录还正在普遍使用，但光记录和数字信号记录也已进入人们的生活。
请根据上述材料，回答下列问题：
(1)机械唱片记录声音信息的方法是 ___________ ；
(2)录音机记录声音时，磁头相当于 ___________ ；
A.电源B.电磁铁 电 C.电动机
(3)已知存储1个汉字的信息量为16bit（信息量的单位为bit，即比特），请根据文中信息，计算出磁带LTO 的记录密度约为 _______ bit/mm2；
(4)请你再举出一个生活中记录信息的实例。 （ ）
【答案】 ①. 机械记录法 ②. B ③. 2.09 ④. 人脸识别
【解析】
【详解】(1)[1]机械唱片记录声音信息是通过记录振动来保存声音的，这种记录方法称为机械记录法。
(2)[2]由题意知，录音机在录音时，把强弱变化的声音转化为强弱同步的变化电流，当这样的电流通过录音磁头（即带有铁芯的线圈）时，产生强弱变化的相应磁场，从而将磁带上的磁粉颗粒磁化，所以机记录声音时磁头相当于电磁铁。即B选项正确。
(3)[3]由题意知，2.3mm2的LTO磁带可以记下约3×105个文字，所以其记录密度
(4)生活中记录信息的实例，譬如人脸识加，是将人的头像储存在系统中，然后摄像头捕捉到储存的人脸，便会进行相应的工作。
五、计算题（共8分，33题3分，34题5 分）
33. 如图所示，电源电压不变， R2的电阻为。闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求：
(1) R1的电阻；
(2)电源电压。
【答案】(1)；(2)
【解析】
【详解】(1)电路中两电阻串联，电压表测量的是R1两端的电压，R1的电阻
(2)电路的总电阻
电源电压
答：(1) R1的电阻为；
(2)电源电压为。
34. 图甲为一种电加热饮水机，图乙为其简化电路图，其中R1和R2均为电热丝，S是手动开关，S1是自动温控开关。当水的温度低于设定值时，通过开关S1的控制，饮水机处于高温档加热状态；水沸腾后，再通过开关S1的控制，饮水机处于低温档保温状态，从而实现智能化地控制水的温度。已知饮水机高温档加热功率为484W，低温档保温功率为44W。
(1)请写出饮水机在低温档时S、S1两个开关的通断状态；
(2)求饮水机处于高温档加热状态工作40s所消耗的电能；
(3)求电热丝R2的阻值。
【答案】(1)S闭合、S1断开；(2)19360J；(3)
【解析】
【详解】解：(1)由可知，电源电压一定，电路中总电阻大时总功率小，为低温档，电路中总电阻小时总功率大，为高温档。当两开关均闭合时，两电阻并联，此时电路中总电阻小，为高温档。当S闭合、S1断开时电路为R1的简单电路，此时电路中电阻大，为低温档。
(2)饮水机处于高温档加热状态工作40s所消耗的电能是
(3)当饮水机处于高温档时，两电阻同时工作，此时R2的功率是
电热丝R2的阻值是
答：(1)当S闭合、S1断开时为低温档；
(2)饮水机处于高温档加热状态工作40s所消耗的电能是；
(3)电热丝R2的阻值是。
产品
液体加热器
额定电压
220V
频率
50HZ
额定功率
800W
容量
1.7L
位置
a、b之间
b、c之间
c、d之间
d、e之间
电压表指针
不偏转
不偏转
不偏转
偏转
R/Ω
I/A
U/V
P/W
R/Ω
I/A
U/V
P/W
1. 在国际单位制中，电功率的单位是（ ）
A. 安培（A）B. 伏特（V）C. 焦耳（J）D. 瓦特（W）
【答案】D
【解析】
【详解】A．安培是电流的单位，不符合题意；
B．伏特是电压的单位，不符合题意；
C．焦耳是电功的单位，不符合题意；
D．瓦特是电功率的单位，符合题意。
故选D。
2. 下列用电器中，利用电流热效应工作的是（ ）
A. 电冰箱B. 电饭锅C. 电风扇D. 洗衣机
【答案】B
【解析】
【详解】A．电冰箱靠压缩机工作，主要是把电能转化为机械能，不是利用电流的热效应工作的，故A错误；
B．电饭锅主要是把电能转化为内能，是利用电流的热效应工作的，故B正确；
C．电风扇主要是把电能转化为机械能，不是利用电流的热效应工作的，故C错误；
D．洗衣机主要是把电能转化为机械能，不是利用电流的热效应工作的，故D错误。
故选B。
3. 下列做法中，符合安全用电要求是（ ）
A. 用湿布擦正在工作的台灯
B. 更换灯泡前先断开电源开关
C. 发现有人触电时，用手直接把触电的人拉开
D. 用电器着火时，先用水把火浇灭，再切断电源
【答案】B
【解析】
【详解】A．用湿布擦正在工作的电灯，有可能会触电，因为水是导体，如果湿布接触到火线，则会出现触电事故，故A不符合题意；
B．更换灯泡前先断开电源开关，能避免触电，故B符合题意；
C．发现有人触电，应先断开电源，如果用手直接把触电人拉开，则去拉开的人也会触电，故C不符合题意；
D．用电器着火时，不能直接用水来灭火，因为水是是导体，烧水的时候，也会造成触电事故，应先切断电源，再灭火，故D不符合题意。
故选B。
4. 下列装置中，利用电磁感应原理工作的是（ ）
A. 验电器B. 指南针C. 电动机D. 发电机
【答案】D
【解析】
【详解】A．验电器是利用同种电荷相互排斥的原理工作的，故A不符合题意；
B．指南针是利用同名磁极相互排斥，异名磁极相互吸引的原理工作的，故B不符合题意；
C．电动机是利用通电导体在磁场中受到力的作用工作的，故C不符合题意；
D．发电机是利用电磁感应的原理工作的，故D正确。
故选D。
5. 如图所示，置于水平桌面上静止的小磁针上方有一根与之平行的直导线，在导线中通有电流的瞬间，小磁针发生转动。下列说法中正确的是（ ）
A. 该实验现象说明电流周围存在磁场
B. 该实验中小磁针主要用于检验通电导线周围磁场的强弱
C. 若改变导线中的电流方向，小磁针的转动方向不会改变
D. 若改变导线中的电流大小，小磁针的转动方向将会改变
【答案】A
【解析】
【详解】给直导线通电后，本来静止于水平桌面并且指向与导线平行的小磁针会发生转动，说明通电导线周围存在磁场，而改变导线中电流方向，小磁针转动的方向也会改变，所以小磁针在此处的作用是检验通电导线周围是否存在磁场，及磁场方向是否与电流方向有关，但不能检验通电导线周围磁场的强弱，故A正确，BCD错误。
故选A。
6. 如图所示是一种电脑键盘清洁器，它上面有一个照明用的小灯泡和一个吸尘用的电动机。清洁器的工作状态由两个开关控制，开关S1只控制小灯泡，开关S2只控制电动机。下图所示的四个电路图中，能实现上述控制方式的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】由开关S1只控制小灯泡，开关S2只控制电动机可知，灯泡和电动机并联，S1和灯泡串联，S2和电动机串联，故C项符合题意，ABD项不符合题意。
故选C。
7. 关于电流、电压和电阻，下列说法中正确的是（ ）
A. 导体两端的电压为零时，导体的电阻也为零
B. 导体的电阻由它两端的电压和通过它的电流决定
C. 通过导体的电流一定时，导体的电阻跟它两端的电压成正比
D. 导体两端的电压一定时，通过导体的电流跟它的电阻成反比
【答案】D
【解析】
【详解】ABC．导体的电阻是导体自身的性质，与自身的材料、长度、横截面积有关，与导体两端的电压和流过导体的电流无关，故ABC错误；
D．由可知，导体两端的电压一定时，通过导体的电流跟它的电阻成反比，故D正确。
故选D。
8. 关于电功率，下列说法中正确的是（ ）
A. 通过导体的电流做功越少，电功率越小
B. 用电器消耗电能越多，电功率越大
C. 用电器消耗电能越快，电功率越大
D. 用电器的额定电功率越大，消耗电能就越多
【答案】C
【解析】
【详解】ABC．电功率是电流所做的功与所用的时间之比，是表示电流做功快慢的物理量，功率大的用电器电流做功快，电功率与电流做功多少、消耗电能多少不是一个概念，故AB错误，C正确；
D．消耗电能的多少与用电器的实际功率和工作时间长短有关，故D错误。
故选C。
9. 如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A. a线是零线，b线是火线
B. 开关是串接在火线与灯泡L之间的
C. 电能表是测量家庭电路中用电器总功率仪表
D. 台灯与电视机接入电路时，是串联关系
【答案】B
【解析】
【详解】A．由两孔插座的正确接法是“左零右火”可知，a线是火线，b线是零线，故A错误；
B．控制灯泡的开关是串接在火线与灯泡L之间的，在断开开关时可以切断灯泡与火线的连接，故B正确；
C．电能表是测量家庭电路中消耗电能多少的仪表，故C错误；
D．台灯与电视机接入电路时，是并联关系，二者可以独立工作，互不影响，故D错误。
故选B。
10. 如图所示，电源两端电压保持不变，R0为定值电阻，R为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场的增强而变小。闭合开关S后，当磁敏电阻R附近的磁场增强时，下列判断中正确的是（ ）
A. 通过电阻R的电流不变
B. 电阻R两端的电压增大
C. 通过电阻R0的电流增大
D. 电阻R0两端的电压减小
【答案】C
【解析】
【详解】由电路图可知，R0与R串联，电流表测电路中的电流，当磁敏电阻R附近的磁场增强时，R的阻值变小，电路中的总电阻变小，电流增大，即电流表的示数增大。 由U=IR可知，定值电阻R0两端的电压增大，因R0和R两端的电压之和等于电源电压，所以R两端的电压减小，故C正确，ABD不正确。
故选C。
11. 《事林广记》中记载了“指南龟”（如图所示）的制法：先以木刻龟，在龟体上沿首尾方向开一洞，放入条形磁石，以黄蜡填满，在龟尾部敲入一铁针与磁石一段相连。将木龟支于竹针之上，使木龟转动，静止后，针指南。关于“指南龟”，下列说法中正确的是（ ）
A. 磁石靠近龟尾一端为磁石的北极
B. 铁针指向的是地理的北极附近
C. 铁针指向的是地磁的南极
D. “指南龟”能指南是因为其受到地磁场的作用
【答案】D
【解析】
【详解】A．静止后，针指南，说明磁石靠近龟尾一端为磁石的南极，故A错误；
B．铁针静止后指向的是地理的南极附近，故B错误；
C．磁石靠近龟尾一端为磁石的南极，龟尾的铁针指南，由异名磁极互相吸引可知，铁针指向的是地磁的北极，故C错误；
D．地球本身就是个大磁体，“指南龟”能指南是因为其受到地磁场的作用，故D正确。
故选D。
12. 图所示为某品牌的液体加热器，在此加热器底部贴有一铭牌如表所示。下列说法中正确的是（ ）
A. 1度电可供它正常工作0.8h
B. 它正常工作时，通过的电流大于5A
C. 它正常工作时，其功率为800W
D. 它接在电压为110V的电源上工作时，其功率为400W
【答案】C
【解析】
【详解】A．1度电等于，从表中数据可知，正常工作时的功率是800W，1度电可供它正常工作时间是
1度电可供它正常工作1.25h，A错误；
B．从表中数据可知，额定电压是220V，额定功率是800W，根据可知，它正常工作时，通过的电流
通过的电流小于5A，B错误；
C．从表中数据可知，额定功率是800W，即它正常工作时，其功率为800W，C正确；
D．根据电功率的推导式可知，其电阻大小不变，额定电压是220V，额定功率是800W，它接在电压为110V的电源上工作时，其功率设为，可得到关系式
代入数据可知
解得，它接在电压为110V的电源上工作时，其功率为200W，D错误。
故选C。
13. 小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。若电路中只有一处发生断路故障，则断路的位置是（ ）
A. a、b之间B. b、c之间C. c、d之间D. d、e之间
【答案】D
【解析】
【详解】电压表指针在ab、bc、cd间不偏转，说明电压表并在这些点间时与电源没有接通，在de间偏转，说明除了de间，其它位置与电源都是接通的，所以断路的位置是de之间。
故ABC不符合题意，D符合题意。
故选D。
14. 把阻值为6Ω的定值电阻R0和标有“20Ω 1A”的滑动变阻器R连接在电源两端电压恒为4.5V的电路中，如图所示。电流表和电压表选择的量程分别为“0~0.6A”和“0~3V”。在保证电路安全的情况下，下列说法中正确的是（ ）
A. 电路中的最大电流为0.6A
B. 定值电阻R0的实际功率的最大值为 1.5W
C. 电路的总功率的最大值为2.7W
D. 滑动变阻器接入电路的最小阻值为 1.5Ω
【答案】B
【解析】
【详解】A．由电路图知定值电阻与滑动变阻器串联在电路中，变阻器允许通过的最大电流为1A，电流表所选的量程为0~0.6A，测电路中的电流，电压表所选量程为0~3V，测R0两端的电压，所以当R0两端电压为3V时，电路中的电流最大，最大电流
故A错误；
B．定值电阻的实际最大功率
P0=U0I=3V×0.5A=1.5W
故B正确；
C．电路中通过的电流最大时，电路的总功率最大，最大总功率
P=UI=4.5V×0.5A=2.25W
故C错误；
D．据欧姆定律知，当电路中的电流最大时，电路中的总电阻最小，即此时变阻器接入电路的阻值最小，最小阻值
故D错误。
故选B
15. 图甲是小灯泡L和电阻R的I-U图像。将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。电源两端电压保持不变，下列说法中正确的是 （ ）
A. 只闭合S1时，小灯泡L的电阻为2Ω
B. 只闭合S1时，小灯泡L的功率为8W
C. 再闭合S2后，电路总功率的增加量为2.8W
D. 再闭合S2后，1min 内电阻R产生的热量为48J
【答案】D
【解析】
【详解】AB．由电路图知，只闭合开关S1时，电路中只有小灯泡L工作，此时通过小灯泡的电流为0.5A，由图甲知，小灯泡此时的电压为4V。则小灯泡此时的电阻
此时小灯泡的功率
P1=U1I1=4V×0.5A=2W
故AB错误；
CD．再闭合S2后，小灯泡和电阻并联在电路中，电流表测干路电流，此时通过电阻R的电流为0.2A，而整个过程中，电源两端的电压不变，所以电路总功率的增加量
P2=U1I2=4V×0.2A=0.8W
1min内电阻R产生的热量
Q=P2t=0.8W×1×60s=48J
故C错误，D正确。
故选D。
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共10分，每小题 2 分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
16. 关于家庭电路，下列说法中正确的是（ ）
A. 我国家庭电路的电压是220V
B. 家庭电路中空气开关“跳闸”，一定是短路造成的
C. 当家庭电路中多开一盏灯照明时，干路中的电流将变大
D. 家庭电路中总电流过大，一定是电路中用电器的实际功率过大引起的
【答案】AC
【解析】
【详解】A．我国家庭电路电压是220V，故A正确；
BD．空气开关跳闸是电路中的总电流过大引起，而造成电流过大有两个可能：一个是家庭电路中的总功率过大，另一个是短路，所以空气开关跳闸未必是短路造成的，故BD错误；
C．家庭电路中，各用电器之间是并联连接的，当多开一盏灯，即增多一条支路，据并联电路的特点知，干路电流等于各支路电流之和，所以干路电流将变大，故C正确。
故选AC。
17. 用细线将两根钢棒甲、乙分别悬挂起来，再用条形磁铁的同一端分别靠近两根钢棒时，磁铁与甲钢棒相互排斥。磁铁与乙钢棒相互吸引，如图所示。由此现象可知两钢棒在磁铁靠近前的磁性情况是（ ）
A. 甲钢棒可能无磁性B. 甲钢棒肯定有磁性
C. 乙钢棒肯定有磁性D. 乙钢棒可能无磁性
【答案】BD
【解析】
【详解】同名磁极相互排斥，磁铁与甲钢棒相互排斥，说明甲钢棒肯定有磁性。异名磁极相互吸引，但相互吸引不代表一定是异名磁极，还可能是一物体有磁性、一物体没有磁性而相互吸引，所以乙钢棒可能无磁性。
故选BD。
18. 关于研究磁场的方法和磁场的描述，下列说法中正确的是（ ）
A. 磁感线是磁体周围空间实际存在的曲线
B. 用磁感线可以形象地描述磁场的分布情况
C. 用能自由转动的小磁针可以判断磁场中某点的磁场方向
D. 在磁体周围撒铁屑可以判断该磁体周围的磁场方向
【答案】BC
【解析】
【详解】A．磁感线是为描述磁场而建立模型，并不是实际存在的曲线，故A错误；
B．用磁感线可以形象地描述磁场的分布情况，故B正确；
C．能自由转动的小磁针在磁场中静止时，N极的指向就是该点磁场方向，所以可以判断磁场中某点的磁场方向，故C正确；
D．在磁体周围撒铁屑，铁屑虽然会形成规则形状，但不可以判断该磁体周围的磁场方向，故D错误。
故选BC。
19. 如图甲所示，钕铁硼磁铁吸引在干电池的负极上，一根铜导线中间对折后将折点位置放在电池的正极上，两侧的导线弯折成线框状，导线两端与钕铁硬磁铁侧面接触，可看到导线框绕着电池旋转。导线框能转动的原因，与如图所示实验中产生现象的原因相同的是（ ）
A. 线框转动B. 导体棒运动
C. 小磁针转动D. 灵敏电流计指针我偏转
【答案】AB
【解析】
【分析】
【详解】简易装置中，钕铁硼磁铁吸引在干电池的负极上，一根铜导线中间对折后将折点位置放在电池的正极上，两侧的导线弯折成线框状，导线两端与钕铁硬磁铁侧面接触，导线框绕着电池旋转，这是利用了通电导体在磁场中受力的原理而使导线丝转动的，这是电动机的原理。
A．图中有电源和线圈，通电线圈在磁场中转动，说明通电导体在磁场中受力的作用，是电动机的原理，故A符合题意；
B．图中有电源和金属棒，通电后金属棒在导轨上运动，说明通电导体在磁场中受力的作用，是电动机的原理，故B符合题意；
C．闭合开关，小磁针的方向发生偏转，说明通电导线周围存在磁场，是电流的磁效应，故C不符合题意；
D．图中导体切割磁感线，产生感应电流，是电磁感应现象，是发电机的原理，故D不符合题意。
故选AB。
20. 如图所示，L1灯上标有“6V 3.6W”，L2灯上的标识中部分文字模糊，只能看清“6V”。只闭合开关S3时，灯L2的功率为0.8W；只闭合开关S1和S2时，灯L1和L2都正常发光。不考虑灯丝随电阻随温度的变化，下列说法中正确的是（ ）
A. 只闭合S3时，L1和L2两灯串联
B. L1和L2两灯的灯丝阻值之比是2:1
C. 只闭合S3时与只闭合S1和S2时，电路消耗的总功率之比是2：9
D. 只闭合S3时与只闭合S1和S2时，通过L1灯的电流之比是4：9
【答案】AC
【解析】
【详解】A．观察图可知，只闭合S3时，电流从电源正极流出，由于S1断开，电流不会往右流，会流过灯L1，由于S2断开，电流不会流过S2，而是流过S3，再流过L2，最后回负极，这时两灯泡首尾相连，它们是串联，A正确；
B．L1灯上标有“6V 3.6W”，而且不考虑灯丝随电阻随温度的变化，那么根据可知，L1灯的电阻大小是
L1灯的电阻大小是10Ω；只闭合开关S1和S2时，灯L1和L2是并联接在电路中，都正常发光，那么灯L1的电压是6V，电源电压是6V；只闭合开关S3时，L1和L2两灯串联，这时电路中的电流设是，灯L2的功率为0.8W，则可得到
电路的总电阻是
根据欧姆定律的变换式可知
由上面式子解得；那么L1和L2两灯的灯丝阻值之比是
L1和L2两灯的灯丝阻值之比是1:2，B错误；
C．只闭合S3时，L1和L2两灯串联，电路消耗的总功率是
只闭合S1和S2时，灯L1和L2是并联接在电路中，电路消耗的总功率是
两种情况电路消耗的总功率之比是
两种情况电路消耗的总功率之比是2：9，C正确；
D．只闭合S3时，L1和L2两灯串联，通过L1灯的电流大小是
只闭合S1和S2时，灯L1和L2是并联接在电路中，通过L1灯的电流大小是
两种情况通过L1灯的电流之比是
两种情况通过L1灯的电流之比是1：3，D错误。
故选AC。
三、实验解答题（共48分，21、22、25、27题各2分，23、28、29、30题各6分，24题5分， 26题 8 分，31 题3分）
21. 如图所示电能表的示数为 ______ 度。
【答案】2021.0
【解析】
【详解】电能表上数字的最后一位是小数位，此时电能表的示数是。
22. 用试电笔可以辨别家庭电路中的火线与零线，如图所示的手拿试电笔方法正确的是______（选填“甲”或“乙”）图。
【答案】甲
【解析】
【详解】正确使用测电笔：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线；手千万不要接触笔尖金属体。因此甲图的使用方法是正确的，手接触笔尾金属体；乙图的使用方法是错误的，测电笔接触火线或零线，氖管都不发光。
23. 某同学用图所示的装置研究通电螺线管外部的磁场。
(1)闭合开关后，螺线管A端的磁极为 ___ 极
(2)小磁针静止后其右端为 ___ 级
(3)当电源的正负极对调后再闭合开关，发现小磁针的N极、S极的指向也对调，由此可知 通电螺线管外部磁场的方向与螺线管中 ___ 的方向有关。
【答案】 ①. N ②. S ③. 电流
【解析】
【详解】(1)[1]由图示知，电源的正极在左端，则电流是从通电管的A端流入，B端流出，据安培定则知，螺线管A端为N极。
(2)[2]根据同名磁极相互排斥，异名磁极相互吸引，所以小磁针静止后其右端为S极。
(3)[3]将电源的正负极对调后，则通过螺线管的电流方向也会变成相反，而小磁针的N极和S极对调，说明螺线管的N和S极也对调了，由此可知，通电螺线管外部磁场的方向与螺线管中电流的方向有关。
24. 小岩用“伏安法”测量定值电阻R的阻值，在实验桌上连接了部分实验电路，如图甲所示。
(1)请用笔画线表示导线，将图甲所示的实物图连接完整； （ ）
(2)闭合开关S前，应把图甲中滑动变阻器的滑片P置于 ______ 端；
(3)闭合开关S后，调节滑动变阻器的滑片P移至某位置，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为 ______ V，电流表的示数为 ______ A。这个待测电阻R的阻值为 ______ Ω。
【答案】 ①. ②. B ③. 2 ④. 0.5 ⑤. 4
【解析】
【详解】(1)[1]在测量定值电阻的阻值时，所用电路是串联电路，滑动变阻器是一上一下的接法，所以完整电路连接如下：
(2)[2]闭合开关前，应将图甲中滑动变阻器的滑片P置于阻值最大处，即置于B端，这样才能起到保护电路的作用。
(3)[3][4]由图乙丙知，电压表所选量程为0~3V，对应分度值为0.1V，其示数为2V；电流表所选量程为0~0.6A，对应分度值为0.02A，其示数为0.5A。
[5]待测电阻
25. 某研究小组在学习有关磁体知识的过程中，将一块磁体吸附在水平的铁棒上，如图甲所示；然后用蜡烛对磁体加热，如图乙所示；加热一段时间后，磁体掉落，如图丙所示。请根据以上现象，提出一个可探究的科学问题： ___________________________
【答案】磁体磁性强弱与温度的关系
【解析】
【详解】用蜡烛对磁体加热，使磁体温度升高，然后磁体掉落，说明磁体的磁性大小发生了变化，所以可以探究磁体磁性强弱与温度的关系。
26. 实验桌上有两个相同的烧瓶，烧瓶内密封着质量、初温均相同的煤油，A、B两支温度计完全相同，瓶内还分别装有阻值不同的电阻丝R1和R2（R1>R2）。
(1)小亮将两个烧瓶按图甲所示的方式连入电压保持不变的电源两端进行实验；
①小亮探究的是电流产生的热量跟 ______ 的关系；
②实验中，电流产生的热量无法直接测量，而是利用温度计示数的变化量来反映，这是采用了转换测量物理量的研究方法。在下列实例中，同样采用了此种方法的是 _____________ ；
A．借助电动机提升重物的高度反映电流做功的多少
B.借助水压学习电压
C.研究电流与电阻的关系时，保持电阻两端电压一定
③闭合开关，通电一段时间后，图甲中温度升高较多的是 __________ 温度计；
(2)小亮想将两个烧瓶按照图乙的方式连入同一个电源两端，探究“电流产生的热量与电流大小的关系”。他的实验方案中存在的问题是 ___________________________ 。
【答案】 ①. 电阻 ②. A ③. A ④. 没保持电阻丝的阻值相同
【解析】
【详解】(1)①[1]在图甲中，两个电阻丝串联在电路中，则通过两个电阻丝的电流相同，但两个电阻丝的阻值不同，所以此电路探究的是电流产生的热量与电阻的关系。
②[2]转换法，是将无法直接测量的物理量转化成测量其它物理量的方法来体现，A选项中，电流做功的多少无法直接测量，而电动机提升重物的高度可以直接测量，且提升重物越高，代表电流做功越多，所以这是用上了转换法；B选项中，借助水压学习电压是运用了类比法；C选项中，研究电流与电阻的关系时，保持电阻两端电压一定，是运用了控制变量法，所以A选项正确。
③[3]图甲中，R1>R2，通过电流相同时，电阻越大，电流产生的热量越多，所以A温度计的示数升高得较多。
(2)[4]在图乙中，两电阻丝的阻值不同，并联在电路中，则通过的电流不同，但要探究电流产生的热量与电流的大小关系，应保持电阻相同，所以小亮方案中存在的问题是没有保持电阻相同。
27. 图是研究电磁铁磁性强弱的实验装置，其中E是电磁铁。闭合开关S后，发现电磁铁吸引起少量大头针。为了让电磁铁能吸引起更多的大头针，只利用图中的器材，可以采取的操作方法是 _________________ 。（写出一种方法即可）。
【答案】将变阻器的滑片向左移动
【解析】
【详解】影响电磁铁磁性强弱的因素有：通过电磁铁电流的强弱及线圈匝数的多少。由图示可知，变阻器与电磁铁串联在电路中，可通过移动变阻器滑片来调节通过电磁铁的电流，所以为了让电磁铁能吸引更多的大头针，应增强电磁铁的磁性，那么应让通过的电流变大，即应将滑片向左调节，让变阻器接入电路的电阻变小。
28. 图是小明探究产生感应电流条件的实验装置。请完成下列问题：
(1)小明在使导体棒运动的过程中，发现灵敏电流计指针偏转的角度比其他同学实验中指针偏转的角度小，即产生的感应电流较小。请你依据这一现象，猜想产生的感应电流较小的可能原因 _______________ （写出一条即可）
(2)写出检验你的猜想的方法： ___________________________ 。
(3)将上述实验装置中的灵敏电流计换成适当的电源，在导体棒静止的情况下，闭合开关后可观察到的现象是 ___________________________ 。
【答案】 ①. 磁体的磁性弱 ②. 更换磁性更强的磁体，保持导体棒切割磁感线运动的速度和方向一定，重复试验 ③. 导体棒会动起来
【解析】
【详解】(1)[1]产生的感应电流较小的原因可能是磁体磁性太弱、切割磁感线运动的速度太小或切割磁感线的导体有效长度不够等。
(2)[2]要想检验感应电流太小是不是因为磁体磁性太弱，需要更换磁性更强的磁体，保持导体棒切割磁感线运动的速度和方向一定，重复试验。
(3)[3]将上述实验装置中的灵敏电流计换成适当的电源，在导体棒静止的情况下，闭合开关后可观察到的现象是导体棒会动起来，因为通电导体在磁场中会受到力的作用。
29. 用图所示的电路来测量额定电压为2.5V的小灯泡L的额定功率，其中R0是阻值已知的定值电阻，R是滑动变阻器。请根据实验电路图补充完成下面的主要测量步骤：
(1)只闭合开关S和S1，调节滑动变阻器的滑片的位置，使 ____________ 并记录电压表的示数为U1；
(2)只闭合开关S和开关 ____ ，保持滑动变阻器接入电路的阻值不变，记录电压表的示数为U2；
(3)小灯泡L的额定功率P= _______ （用已知量和所测物理量的字母表示）
【答案】 ①. 灯泡正常发光 ②. S2 ③.
【解析】
【详解】(1)[1]要测量灯泡的额定功率首先应该让灯泡正常发光，只闭合开关S和S1，调节滑动变阻器的滑片的位置，使灯泡正常发光（使灯泡两端的电压是2.5V）并记录电压表的示数为U1。
(2)[2]只闭合开关S和开关S2，保持滑动变阻器接入电路的阻值不变，记录电压表的示数为U2，测出的U2就是灯泡和定值电阻两端的总电压，这样可以计算出定值电阻两端的电压。
(3)[3]由于灯泡和定值电阻串联，串联等流，所以灯泡正常发光时的电流为
小灯泡L的额定功率
30. 实验桌上有满足实验要求的电源、滑动变阻器、开关各一个，已调零的电压表和电流表各一块，阻值已知且不同的定值电阻6个，导线若干．小华将以上器材按照如图所示的电路图组装了电路，来探究“当通过导体的电流一定时，导体的电功率跟导体电阻的关系”．
（1）请将实验步骤补充完整：
①断开开关，按电路图连接电路，将滑动变阻器滑片P放在阻值最大的位置．
②试触并闭合开关，调节滑动变阻器滑片P，用电流表测出R的电流用I表示，用电压表测出R两端的电压用U表示，把R、I、U的数值记录在表格中．
③_____，读出电压表的示数U，把R、I、U的数值记录在表格中．
④仿照步骤③再做4次实验．并把R、I、U的数值记录在表格中．
⑤利用_____计算出电阻R消耗的电功率P，并把P的各次数值记录在表格中．
（2）画出实验数据记录表格．
（ ）
【答案】 ①. 断开开关，换用不同阻值的定值电阻R，闭合开关，调节滑动变阻器滑片P的位置，使电流表的示数与②中相同 ②. P＝UI ③.
【解析】
【详解】（1）探究“当通过导体的电流一定时，导体的电功率跟导体电阻的关系”，要控制电路中的电流不变，改变导体的电阻大小，记下电阻的电压大小，根据P＝UI求出导体的电功率，为得出普遍性的规律要多次测量：
③断开开关，换用不同阻值的定值电阻R，闭合开关，调节滑动变阻器滑片P的位置，使电流表的示数与②中相同；
⑤利用P＝UI计算出电阻R消耗的电功率P，并把P的各次数值记录在表格中．
（2）根据测量的物理量设计记录数据的表格，如下所示：
31. 将定值电阻R1、R2串联接在电源两端，如图甲所示，闭合开关S后，电压表V1、V2的示数分别为U1、U2，且U1
【解析】
【详解】如图甲，两电阻串联电流相同，U1
32. 请阅读《信息的记录与读取》并回答题。
信息的记录与读取
我们生活的世界里有太多美好的事物，怎样把它们记录下来，记录后又怎样让它们重现呢？以声音的记录为例，由于振动可以发声，所以早期留声机上的机械唱片就是将发声体的振动以一圈圈沟槽的形式记录下来的（如图所示），当唱片转动时，唱针就随着划过沟槽变化的规律而振动，产生了与原来一样的声音。这种机械式记录方式的优点是刻录的信息可以保留很久的时间，而不足之处是由于材料所限，记录的信息量有限。
磁性材料的研究促进了磁记录的诞生，例如，磁带就是把磁性材料如γ-Fe2O3的磁粉颗粒等涂在塑料基带上制成的。以录音机的工作为例，记录声音时，如图甲，把强弱变化的声音转化为强弱“同步”变化的电流，当这样的电流通过录音磁头（带有铁芯的线圈）时，又产生了相应强弱变化的磁场，当磁带划过磁头时，其上的磁粉颗粒会被强弱不同的磁场磁化，于是就记录了一连串有关磁性变化的信息。放音时，如图乙，使记录了磁性信息的磁带贴着磁头运动，磁性强弱变化的磁带使磁头线圈中产生变化的电流，电流经放大转化成声音传出，便“读”出了磁带中记录的信息。这种用磁带记录信息的容量比机械唱片大很多，而且材料便宜，因此很快就流行开来。
信息记录的最主要的指标是记录密度，即单位面积记录的信息量。但随着时代的进步，人们发现，磁带的容量还是太小，因此科学家们不断提升磁记录的技术，比如带有磁条的信用卡、电脑中的磁盘等。2014年，科学家们在涂覆型磁带上以钡铁氧体作为记录介质制成了记录密度最大的磁带LTO，只需要2.3mm²的这种磁带就可以记下字数约为3×105字的《九年级物理全一册》物理教材中的全部文字。随着技术的提升，“记录密度”不断提高，目前虽然磁记录还正在普遍使用，但光记录和数字信号记录也已进入人们的生活。
请根据上述材料，回答下列问题：
(1)机械唱片记录声音信息的方法是 ___________ ；
(2)录音机记录声音时，磁头相当于 ___________ ；
A.电源B.电磁铁 电 C.电动机
(3)已知存储1个汉字的信息量为16bit（信息量的单位为bit，即比特），请根据文中信息，计算出磁带LTO 的记录密度约为 _______ bit/mm2；
(4)请你再举出一个生活中记录信息的实例。 （ ）
【答案】 ①. 机械记录法 ②. B ③. 2.09 ④. 人脸识别
【解析】
【详解】(1)[1]机械唱片记录声音信息是通过记录振动来保存声音的，这种记录方法称为机械记录法。
(2)[2]由题意知，录音机在录音时，把强弱变化的声音转化为强弱同步的变化电流，当这样的电流通过录音磁头（即带有铁芯的线圈）时，产生强弱变化的相应磁场，从而将磁带上的磁粉颗粒磁化，所以机记录声音时磁头相当于电磁铁。即B选项正确。
(3)[3]由题意知，2.3mm2的LTO磁带可以记下约3×105个文字，所以其记录密度
(4)生活中记录信息的实例，譬如人脸识加，是将人的头像储存在系统中，然后摄像头捕捉到储存的人脸，便会进行相应的工作。
五、计算题（共8分，33题3分，34题5 分）
33. 如图所示，电源电压不变， R2的电阻为。闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求：
(1) R1的电阻；
(2)电源电压。
【答案】(1)；(2)
【解析】
【详解】(1)电路中两电阻串联，电压表测量的是R1两端的电压，R1的电阻
(2)电路的总电阻
电源电压
答：(1) R1的电阻为；
(2)电源电压为。
34. 图甲为一种电加热饮水机，图乙为其简化电路图，其中R1和R2均为电热丝，S是手动开关，S1是自动温控开关。当水的温度低于设定值时，通过开关S1的控制，饮水机处于高温档加热状态；水沸腾后，再通过开关S1的控制，饮水机处于低温档保温状态，从而实现智能化地控制水的温度。已知饮水机高温档加热功率为484W，低温档保温功率为44W。
(1)请写出饮水机在低温档时S、S1两个开关的通断状态；
(2)求饮水机处于高温档加热状态工作40s所消耗的电能；
(3)求电热丝R2的阻值。
【答案】(1)S闭合、S1断开；(2)19360J；(3)
【解析】
【详解】解：(1)由可知，电源电压一定，电路中总电阻大时总功率小，为低温档，电路中总电阻小时总功率大，为高温档。当两开关均闭合时，两电阻并联，此时电路中总电阻小，为高温档。当S闭合、S1断开时电路为R1的简单电路，此时电路中电阻大，为低温档。
(2)饮水机处于高温档加热状态工作40s所消耗的电能是
(3)当饮水机处于高温档时，两电阻同时工作，此时R2的功率是
电热丝R2的阻值是
答：(1)当S闭合、S1断开时为低温档；
(2)饮水机处于高温档加热状态工作40s所消耗的电能是；
(3)电热丝R2的阻值是。
产品
液体加热器
额定电压
220V
频率
50HZ
额定功率
800W
容量
1.7L
位置
a、b之间
b、c之间
c、d之间
d、e之间
电压表指针
不偏转
不偏转
不偏转
偏转
R/Ω
I/A
U/V
P/W
R/Ω
I/A
U/V
P/W
相关试卷
2022-2023学年北京海淀区初三上学期物理期末试卷及答案： 这是一份2022-2023学年北京海淀区初三上学期物理期末试卷及答案，共26页。试卷主要包含了单项选择题，多项选择题，实验解答题，科普阅读题，计算题等内容，欢迎下载使用。
2021-2022学年北京海淀区初三上学期物理期末试卷及答案： 这是一份2021-2022学年北京海淀区初三上学期物理期末试卷及答案，共29页。试卷主要包含了单项选择题，多项选择题，实验解答题，科普阅读题，计算题等内容，欢迎下载使用。
2020-2021学年北京燕山区初三上学期物理期末试卷及答案： 这是一份2020-2021学年北京燕山区初三上学期物理期末试卷及答案，共17页。试卷主要包含了单项选择题，多项选择题，实验解答题，科普阅读题，计算题等内容，欢迎下载使用。
