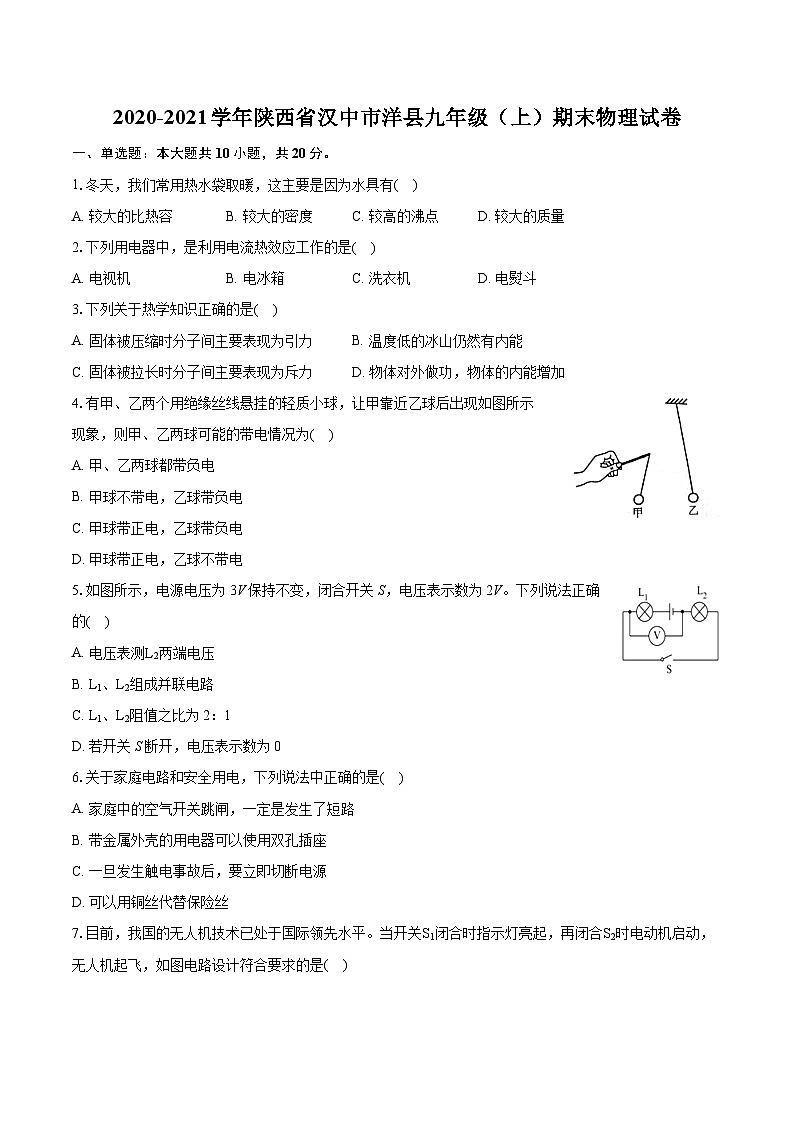

2020-2021学年陕西省汉中市洋县九年级（上）期末物理试卷（含详细答案解析）

这是一份2020-2021学年陕西省汉中市洋县九年级（上）期末物理试卷（含详细答案解析），共20页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

1.冬天，我们常用热水袋取暖，这主要是因为水具有( )
A. 较大的比热容B. 较大的密度C. 较高的沸点D. 较大的质量
2.下列用电器中，是利用电流热效应工作的是( )
A. 电视机B. 电冰箱C. 洗衣机D. 电熨斗
3.下列关于热学知识正确的是( )
A. 固体被压缩时分子间主要表现为引力B. 温度低的冰山仍然有内能
C. 固体被拉长时分子间主要表现为斥力D. 物体对外做功，物体的内能增加
4.有甲、乙两个用绝缘丝线悬挂的轻质小球，让甲靠近乙球后出现如图所示现象，则甲、乙两球可能的带电情况为( )
A. 甲、乙两球都带负电
B. 甲球不带电，乙球带负电
C. 甲球带正电，乙球带负电
D. 甲球带正电，乙球不带电
5.如图所示，电源电压为3V保持不变，闭合开关S，电压表示数为2V。下列说法正确的( )
A. 电压表测L2两端电压
B. L1、L2组成并联电路
C. L1、L2阻值之比为2：1
D. 若开关S断开，电压表示数为0
6.关于家庭电路和安全用电，下列说法中正确的是( )
A. 家庭中的空气开关跳闸，一定是发生了短路
B. 带金属外壳的用电器可以使用双孔插座
C. 一旦发生触电事故后，要立即切断电源
D. 可以用铜丝代替保险丝

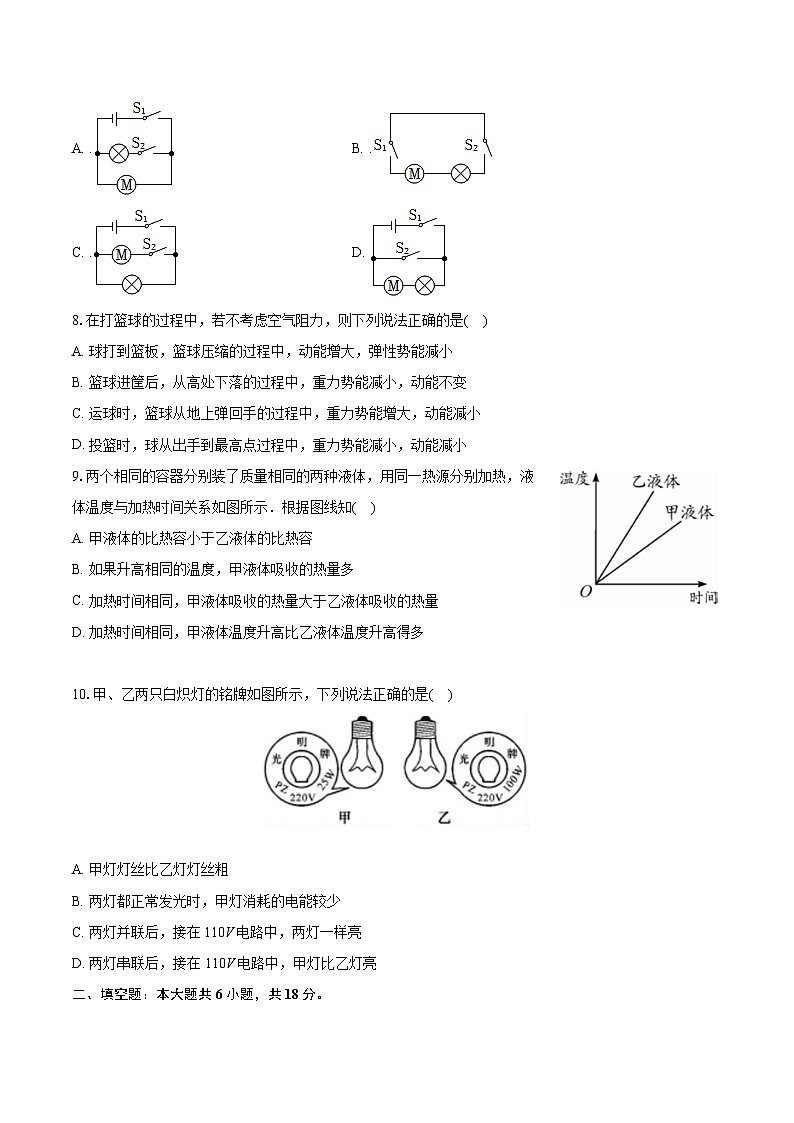

7.目前，我国的无人机技术已处于国际领先水平。当开关S1闭合时指示灯亮起，再闭合S2时电动机启动，无人机起飞，如图电路设计符合要求的是( )
A. .B. .
C. .D.
8.在打篮球的过程中，若不考虑空气阻力，则下列说法正确的是( )
A. 球打到篮板，篮球压缩的过程中，动能增大，弹性势能减小
B. 篮球进筐后，从高处下落的过程中，重力势能减小，动能不变
C. 运球时，篮球从地上弹回手的过程中，重力势能增大，动能减小
D. 投篮时，球从出手到最高点过程中，重力势能减小，动能减小
9.两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示．根据图线知( )
A. 甲液体的比热容小于乙液体的比热容
B. 如果升高相同的温度，甲液体吸收的热量多
C. 加热时间相同，甲液体吸收的热量大于乙液体吸收的热量
D. 加热时间相同，甲液体温度升高比乙液体温度升高得多
10.甲、乙两只白炽灯的铭牌如图所示，下列说法正确的是( )
A. 甲灯灯丝比乙灯灯丝粗
B. 两灯都正常发光时，甲灯消耗的电能较少
C. 两灯并联后，接在110V电路中，两灯一样亮
D. 两灯串联后，接在110V电路中，甲灯比乙灯亮
二、填空题：本大题共6小题，共18分。

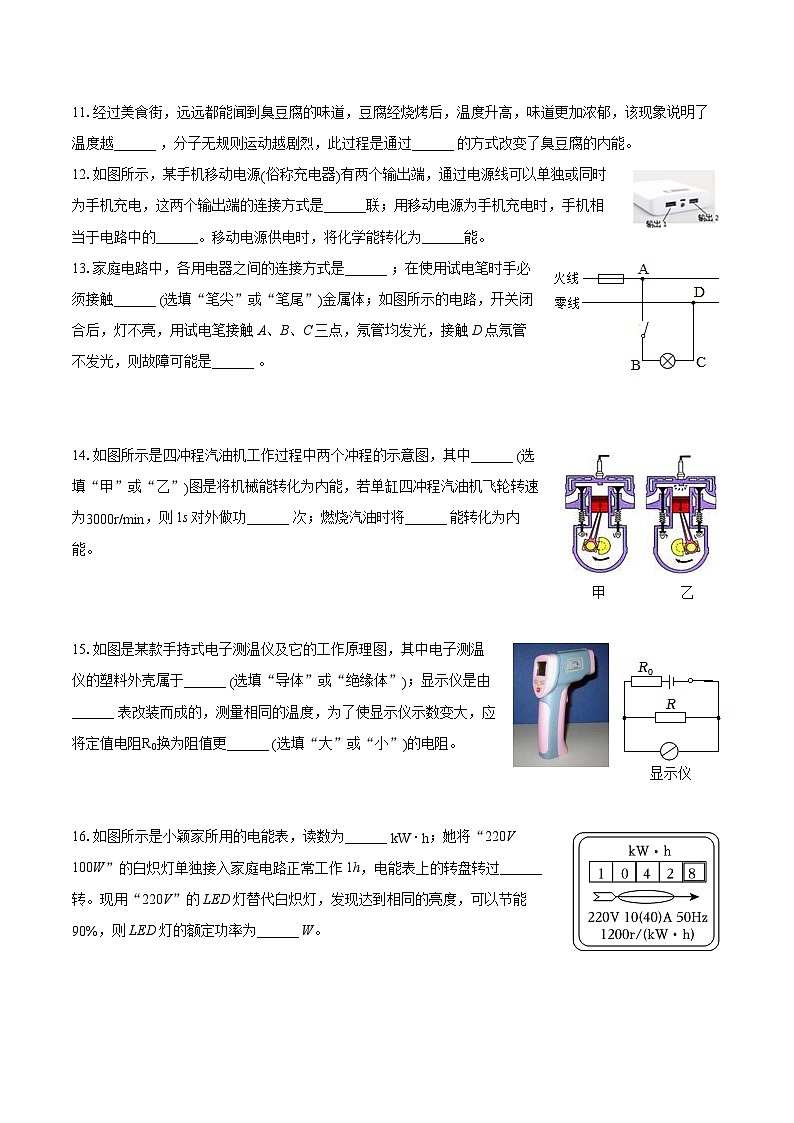

11.经过美食街，远远都能闻到臭豆腐的味道，豆腐经烧烤后，温度升高，味道更加浓郁，该现象说明了温度越______ ，分子无规则运动越剧烈，此过程是通过______ 的方式改变了臭豆腐的内能。
12.如图所示，某手机移动电源(俗称充电器)有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联；用移动电源为手机充电时，手机相当于电路中的______。移动电源供电时，将化学能转化为______能。
13.家庭电路中，各用电器之间的连接方式是______ ；在使用试电笔时手必须接触______ (选填“笔尖”或“笔尾”)金属体；如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是______ 。
14.如图所示是四冲程汽油机工作过程中两个冲程的示意图，其中______ (选填“甲”或“乙”)图是将机械能转化为内能，若单缸四冲程汽油机飞轮转速为3000r/min，则1s对外做功______ 次；燃烧汽油时将______ 能转化为内能。
15.如图是某款手持式电子测温仪及它的工作原理图，其中电子测温仪的塑料外壳属于______ (选填“导体”或“绝缘体”)；显示仪是由______ 表改装而成的，测量相同的温度，为了使显示仪示数变大，应将定值电阻R0换为阻值更______ (选填“大”或“小”)的电阻。
16.如图所示是小颖家所用的电能表，读数为______ kW⋅h；她将“220V 100W”的白炽灯单独接入家庭电路正常工作1h，电能表上的转盘转过______ 转。现用“220V”的LED灯替代白炽灯，发现达到相同的亮度，可以节能90%，则LED灯的额定功率为______ W。
三、作图题：本大题共2小题，共4分。
17.在图中的〇里填上适当的电表符号，闭合开关S使L1和L2两灯都能同时发光。
18.如图所示为“一开三孔”开关(即一个开关和一个三孔插座连在一起)，部分电路已接好，请你用笔画线代替导线将电路补充完整，要求开关控制插座。
四、实验探究题：本大题共4小题，共22分。
19.按要求完成填空。
(1)如图甲所示是探究“物体动能大小与什么因素有关”的实验装置示意图。该实验中所探究物体的动能是指物体______ (选填“A”或“B”)的动能；如果木块与水平面之间不存在摩擦力，则______ (选填“能”或“不能”)完成该实验。
(2)如图乙所示电路，蓄电池电压恒定，两个完全相同的烧瓶内分别装有质量相等、初温相同的煤油，煤油中分别浸入电阻丝R1和R2，且R120.小榕同学利用如图甲所示的电路，用5Ω的定值电阻R探究电流跟电压的关系。
(1)连接电路时，滑动变阻器的滑片应调节至最______ (选填“左”或“右”)端。
(2)闭合开关S后，发现电压表指针反向偏转，出现这种现象的原因是______ 。
(3)根据实验得到的多组数据作出如图乙所示的图象，由图象可知：保持电阻不变时，电流与电压成______ 。
(4)为了探究电流与电阻的关系，小榕同学断开开关S，将5Ω的电阻替换为10Ω的电阻，他没改变滑动变阻器滑片的位置，那么闭合开关后，电压表的示数将______ (选填“变大””或“变小”)。
21.如图所示是探究影响导体电阻大小因素的实验电路，下表给出了可供选择的几种导体，分别用A、B、C三个字母代表。
(1)实验中，通过观察______ 可以判断导体的电阻大小，小灯泡在电路中的主要作用是______ 。
(2)分别将A和B两导体接入电路进行实验，发现接入A导体时，电流表的示数比接入B导体时更大，说明导体的电阻与导体的______ 有关。
(3)通过对______ 和______ 导体进行实验，可探究电阻的大小与横截面积的关系。
(4)若把A、B两导体首尾相连后再接入电路M、N两端，会发现电流表示数变得更小、说明两导体串联后的电阻将______ (选填“变大”“变小”或“不变”)。
(5)生活中，通常选用铜芯线、铝芯线作为输电线，而不选择铁芯线，是因为导体的电阻还与导体的______ 有关。
22.在测量小灯泡额定功率的实验中，电源电压为6V，现有一个额定电压为2.5V，电阻大约为10Ω的小灯泡，实验电路如图。
(1)实验室里有规格为甲“10Ω1A”和乙“50Ω0.5A”的滑动变阻器，为了完成该实验，你认为应该选择______ (选填“甲”或“乙”)滑动变阻器。
(2)如图甲，在连接的实物图中，有根导线连接错误，请在这根导线上打“×”，并在图中改正。
(3)在实验器材选择无误并正确连接电路后，闭合开关，电压表和电流表都有示数，小灯泡不亮，其原因是滑动变阻器连入电路中的阻值______ (选填“较大”或“较小”)。调整电路正常后，在调节滑动变阻器的过程中，小灯泡突然熄灭，电流表示数突然变为0，电压表的指针偏转超过最大刻度，出现这种故障的原因可能是______ 。
(4)下表为在实验中测出通过小灯泡的不同电流和对应的电压值，其中小灯泡两端电压为2.5V时，电流表的指针如图乙所示，则小灯泡的额定功率为______ 。
(5)从上表数据中发现小灯泡的电阻是变化的，你认为电阻变化的原因是______ 。
五、计算题：本大题共2小题，共16分。
23.S195型号柴油机在我国工农业生产中曾被广泛应用。柴油机工作效率η为40%，耗油量为每小时5kg，工作过程中，其散热器中装有10kg的水，如图所示为测得的柴油机开机后水温随时间变化的图线。[q柴油=4.3×107J/kg,c水=4.2×103J/(kg・℃)]求：
(1)柴油在燃烧过程中，其热值______ (选填“变大”“变小”或“不变”)；
(2)工作1小时消耗的柴油完全燃烧产生的热量Q放；
(3)工作1小时柴油机对外输出的有用机械功W；
(4)从开机至水箱内的水沸腾，水吸收的热量Q吸。
24.新型电饭锅煮饭时采用“高温”和“低温”两种方式交替加热，其内部电路如图所示，R1和R2均为电热丝，S1是温度自动控制开关，高、低温挡的额定功率见下表。求：
(1)当电饭锅处于低温挡时，开关S1处于______ (选填“断开”或“闭合”)状态；
(2)电饭锅正常煮饭时通过R1电流；
(3)电热丝R2电阻；
(4)电饭锅正常工作20min内R1消耗的电能。
答案和解析
1.【答案】A
【解析】【分析】
对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多，据此分析回答。
本题主要考查了学生对水的比热容大的特点及应用的了解和掌握。
【解答】
因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以用热水袋取暖。
故选：A。
2.【答案】D
【解析】解：A、电视机主要是把电能转化为声能和光能，不是利用电流的热效应，该选项错误；
B、电冰箱主要是把电能转化为机械能，不是利用电流的热效应，该选项错误；
C、洗衣机主要是把电能转化为机械能，不是利用电流的热效应，该选项错误；
D、电熨斗主要是把电能转化为内能，是利用电流的热效应工作的，该选项正确。
故选：D。
(1)电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子；
(2)电流的化学效应：电流通过导电的液体会使液体发生化学变化，产生新的物质，电流的这种效果叫做电流的化学效应，如电解，电镀，电离等就属于电流的化学效应的例子；
(3)电流的磁效应：给绕在软铁芯周围的导体通电，软铁芯就产生磁性，这种现象就是电流的磁效应，如电铃、蜂鸣器、电磁扬声器等都是利用电流的磁效应制成的。
本题主要考查学生对电流的热效应，以及电能和其它形式能的相互转化，利用热效应工作的电器特点是把电能主要转化成内能，是一道基础题。
3.【答案】B
【解析】解：A、固体被压缩时分子间主要表现为斥力，故A错误。
B、任何物体都具有内能，所以温度低的冰山仍然有内能，故B正确。
C、固体被拉长时分子间主要表现为引力，故C错误。
D、物体对外做功，物体的内能减小，故D错误。
故选：B。
(1)分子间存在相互作用的引力和斥力。
(2)任何物体都具有内能。
(3)改变内能的方法：做功和热传递。
深入理解分子间的作用力和内能概念，知道改变内能的方法，可解答此题。
4.【答案】A
【解析】解：由于甲乙两个小球相互排斥，根据电荷间的作用规律可知，两个小球一定带同种电荷；都带正电或都带负电。
故选：A。
通过图示的甲乙两球的相互作用情况，结合电荷间的作用规律得到此题的答案。
两个小球相互排斥，一定带同种电荷；但若相互吸引，则带电情况要复杂一些，还要考虑带电体吸轻小物体的情况。
5.【答案】A
【解析】解：
AB、由电路图可知，开关闭合后，L1、L2串联，电压表测量L2两端电压，故A正确，B错误；
C、电压表测量L2两端电压，则L2两端电压为U2=2V；因串联电路两端电压等于各部分电压之和，所以电阻L1两端的电压U1=U−U2=3V−2V=1V；
因为串联电路电流处处相等，由I=UR可得：R1：R2=U1I：U2I=U1：U2=1V：2V=1：2；故C错误；
D、若开关断开，电压表的正负接线柱与电源两极相连，因此电压表测量电源电压，示数不为0，故D错误。
故选：A。
(1)分析电路图可知，L1、L2串联，电压表测量L2两端电压；根据串联电路的电压特点得出L1两端的电压，根据串联电路电流规律和欧姆定律求出L1、L2的比值；
(2)若开关断开，根据电压表正负接线柱能否与电源两极相连确定有无示数。
本题考查了串联电路的特点、欧姆定律的应用，分析电路图确定电压表的测量对象是关键。
6.【答案】C
【解析】解：A、家庭电路中空气开关跳闸，可能是发生了短路，也可能是用电器总功率过大，故A错误；
B、有金属外壳的用电器应使用三孔插座，这样使金属外壳接地，防止漏电而触电，故B错误；
C、发现有人触电时，应立即切断电源，故C正确；
D、保险丝是用电阻率大、熔点低的铅锑合金制成的，不能用铜丝来代替，因为铜丝的熔点较大，当电路中电流过大时，不能立即熔断，不能起到保护电路的作用，故D错误。
故选：C。
(1)造成空气开关跳闸的原因主要是电路中电流过大，造成电流过大的原因有短路或用电器总功率过大；
(2)有金属外壳的用电器都必须使用三孔插座；
(3)发现有人触电时，应立即切断电源；
(4)保险丝是用电阻率大、熔点低的铅锑合金制成的。
本题主要考查了家庭电路和生活用电相关的一些安全常识，是我们应该熟知并认真遵守的。
7.【答案】C
【解析】解：由题意可知，当开关S1闭合时指示灯亮起，再闭合S2时电动机启动，说明指示灯和电动机可以独立工作、互不影响即为并联，且开关S1位于干路，开关S2位于电动机支路，根据四个选项可知，C正确。
故选：C。
根据题意分析指示灯和电动机的连接方式、两个开关的控制作用，然后选出正确的电路图。
本题考查了串并联电路的设计，根据题意得出各电路元件的连接方式和位置是关键。
8.【答案】C
【解析】解：
A、球打到篮板，篮球压缩的过程中，形变程度变大，弹性势能变大，此过程中动能转化为弹性势能，则篮球的动能减小，故A错误；
B、篮球进筐后，从高处下落的过程中，质量不变，高度降低，速度变大，所以重力势能减小，动能变大，故B错误；
C、运球时，篮球从地上弹回手的过程中，质量不变，高度升高，速度变小，所以重力势能增大，动能减小，故C正确；
D、投篮时，球从出手到最高点过程中，质量不变，高度升高，速度变小，所以重力势能增大，动能减小，故D错误。
故选：C。
影响动能的因素是质量和速度，影响重力势能的因素是质量和高度，影响弹性势能的因素是物体弹性形变的程度；
本题以篮球比赛中的场景为内容，考查能量的转化，解此题的关键是掌握动能、重力势能、弹性势能的影响因素。
9.【答案】B
【解析】解：A、根据下面的图象可知：质量相同的甲乙两种液体升高相同的温度，甲的加热时间更长，吸收的热量更多，根据公式Q吸=cm(t−t0)，质量、升高的温度一定时，吸收的热量和物质的比热容成正比，甲吸收的热量多，说明甲的比热容大，故A错误；
B、根据下面的图象可知：质量相同的甲乙两种液体升高相同的温度，甲的加热时间更长，吸收的热量更多，故B正确；
C、同一热源加热，相同的时间内甲乙两种液体吸收的热量就是相同的，故C错误；
D、根据下面的图象可知：质量相同的甲乙两种液体加热相同的时间，乙的温度升高值更大，故D错误。
图象如下：
故选：B。
(1)在纵轴上找一点，保证两种液体升高相同的温度；过这点做横轴的平行线，与甲乙两种液体的图象有交点，再过交点做纵轴的平行线，与横轴上有交点，比较甲乙两种液体的加热时间，加热时间长的吸收热量多，根据公式Q吸=cm(t−t0)得出比热容的关系；
(2)在纵轴上找一点，保证两种液体升高相同的温度；过这点做横轴的平行线，与甲乙两种液体的图象有交点，再过交点做纵轴的平行线，与横轴上有交点，比较甲乙两种液体的加热时间，加热时间长的吸收热量多；
(3)用同一热源加热，相同的加热时间，甲乙液体吸收的热量就是相同的；
(4)在横轴上找一点，保证加热时间相同；过这点做纵轴的平行线，与甲乙两种液体的图象有交点，再过交点做横轴的平行线，与纵轴上有交点，比较甲乙升高温度的关系。
此题主要考查的是对Q吸=cm△t公式的应用和对图象的分析能力，运用公式Q吸=cm△t，找出两种液体的相同量和不同量，再进行有关量的比较是解题的关键。
10.【答案】D
【解析】解：A、根据公式P=U2R可知，额定电压相同，额定功率大的电阻小，故甲灯的电阻大于乙灯的电阻，在长度和材料相同的情况下，甲的电阻大，则甲的横截面积小，故A错误；
B、由公式W=Pt可知，消耗电能的多少与功率和通电时间有关，两灯都正常发光时，不知其通电时间关系，不能确定二者消耗电能的关系，故B错误；
C、灯泡的亮度是由实际功率决定的，两灯泡并联，电压相同，甲的电阻大于乙的电阻，由P=U2R可知，甲的实际功率小，乙亮，故C错误。
D、灯泡的亮度是由实际功率决定的，两灯泡串联，电流相同，甲的电阻大于乙的电阻，由P=I2R可知，甲的实际功率大，甲亮，故D正确。
故选：D。
(1)根据公式P=U2R比较甲乙的电阻关系，根据影响电阻大小的因素分析甲乙电阻的粗细；
(2)根据公式W=Pt分析消耗电能的多少；
(3)根据P=U2R比较两灯并联后，灯泡的亮暗。
(4)根据P=I2R比较两灯串联后，灯泡的亮暗。
此题主要考查了学生对电灯铭牌的理解，知道其中的电压和功率值都是指额定电压和额定功率。同时考查了有关实际功率的计算。特别注意的是实际功率决定了灯泡的亮暗情况。
11.【答案】高 热传递
【解析】解：分子在不停地做无规则运动，豆腐经烧烤后，温度升高，味道更加浓郁，该现象说明了温度越高，分子无规则运动越剧烈；
此过程中，豆腐吸收热量，内能增加、温度升高，是通过热传递的方式改变豆腐的内能。
故答案为：高；热传递。
(1)物质是由大量分子组成的，分子在永不停息地做无规则运动，温度越高，分子运动越剧烈；
(2)改变物体内能的方式：做功和热传递，做功是能量的转化，热传递是能量的转移。
本题以“臭豆腐”为背景，考查了对分子动理论的应用，改变物体内能方法的理解，属基础知识的考查，体现了物理与生活的联系。
12.【答案】并 用电器 电
【解析】解：
(1)移动电源给手机充电过程中，各手机间互不影响，所以输出端的连接方式是并联。
(2)用移动电源为手机充电时，手机相当于电路中的用电器；移动电源将化学能转化为电能。
故答案为：并；用电器；电。
(1)移动电源给手机充电过程中，各手机应互不影响，根据串、并联电路特点分析手机的连接方式；
(2)移动电源为手机充电时，移动电源相当于电路中的电源；手机相当于用电器。
此题考查的是我们对“充电宝”有关信息的掌握和应用，体现了物理与日常生活的密切联系。
13.【答案】并联 笔尾 CD间断路
【解析】解：(1)家庭电路中，各用电器之间的连接方式是并联；常用测电笔辨别火线和零线，使用测电笔时，手要接触测电笔尾部的金属体，笔尖接触电线，如果氖管发光，表示接触的是火线；
(2)开关闭合后，灯不亮，用试电笔测试A、B、C三点，氖管都发光，这说明从火线到ABC点之间的电路都是完好的，没有断路；而试电笔测试D点时，氖管不发光，这说明C点到D之间的导线出现断路。
故答案为：并联；笔尾；CD间断路。
(1)家庭电路中，各用电器之间的连接方式是并联；试电笔的用途：辨别火线和零线；试电笔的使用方法：使用试电笔时，手要接触试电笔尾部的金属体，笔尖接触电线，氖管发光表明接触的是火线，不发光是零线；
(2)用试电笔测试A、B、C三点，氖管都发光，这说明A、B、C与火线是连通的，据此判断。
本题考查了试电笔的使用及家庭电路故障的判断，属于基本技能的考查。
14.【答案】甲 25 化学
【解析】解：甲图两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程；压缩冲程是把机械能转化为内能的过程；乙图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程；做功冲程将内能转化为机械能；
若汽油机飞轮转速是3000r/min=50r/s，所以此汽油机每秒钟转50圈，可完成100个冲程，对外做25次功；
燃烧汽油时，汽油的化学能转化为内能。
故答案为：甲；25；化学。
(1)内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，其中在做功冲程中，是内燃机的内能转化为机械能，在压缩冲程中是机械能转化为内能。
(2)热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周，根据这个比例关系可以求出答案；燃料燃烧时，化学能转化为内能。
本题考查了内燃机的工作原理、能量的转化，属于基础题。
15.【答案】绝缘体 电压 小
【解析】解：(1)电子测温仪的塑料外壳不容易导电，属于绝缘体；
(2)由电路图可知，显示仪与R并联，则显示仪是由电压表改装而成的；
(3)由电路图可知，R0与R串联，显示仪(电压表)与R并联，
测量相同的温度，热敏电阻R的阻值一定，为了使显示仪示数变大，应减小R0两端的电压，
由串联电路的分压特点可知，应减小R0的阻值，即将定值电阻R0换为阻值更小。
故答案为：绝缘体；电压；小。
(1)根据对常见导体和绝缘体的了解进行解答；
(2)根据电流表与被测电路元件串联、电压表与被测电路元件并联判断显示仪的类型；
(3)由电路图可知，R0与R串联，显示仪(电压表)与R并联，测量相同的温度，热敏电阻R的阻值一定，为了使显示仪示数变大，应减小R0两端的电压，根据串联电路的分压特点判断R0的阻值变化，从而得出答案。
本题考查了串联电路的特点和欧姆定律的应用以及电表的正确使用、导体和绝缘体的辨别，是一道较为简单的应用题。
16.【答案】1042.812010
【解析】解：电能表最后一位示数是小数位，单位是kW⋅h，则电能表的读数为1042.8kW⋅h；
由P=Wt可得，100W=0.1kW的白炽灯单独接入电路工作1h消耗的电能：
W1=P1t1=0.1kW×1h=0.1kW⋅h；
电能表上的转盘转过的转数：
n=0.1kW⋅h1kW⋅h×1200r=120r；
设LED灯的额定功率为P2，LED单独接入电路工作1h消耗的电能：W2=P2t=P2×1h，
LED灯可以节电的百分比：
ΔWW1=W1−W2W1=0.1kW⋅h−P2×1h0.1kW⋅h×100%=90%。
解得P2=0.01kW=10W。
故答案为：1042.8；120；10。
(1)电能表最后一位示数是小数位，由图示电能表读出电能表的示数；
(2)1200r/kW⋅h表示的是电路中每消耗1kW⋅h的电能，电能表转盘转1200次，根据W=Pt求出消耗的电能，并进一步求出电能表指示灯闪烁的次数；
(3)消耗的电能之差与白炽灯消耗的电能之比就是节约的百分比，据此列出等式可求得LED灯的额定功率。
本题考查了电能表的参数的理解与电能的计算，关键明确电能表上参数的含义。
17.【答案】解：闭合开关S使L1和L2两灯都能同时发光，则通过两个灯泡都有电流；左面的电表与灯泡并联，为电压表；右面的电表与灯泡串联，为电流表；中间的电表与电源并联，为电压表，如图所示：

【解析】根据电流通过的路径以及电流表串联在电路中，电压表并联在电路中将空缺处完成。
本题考查电路图的分析，关键是明白电路中各个用电器的连接方式，明白电压表要并联使用和电流表要串联使用。
18.【答案】解：
开关控制用电器时，为了安全，开关先连接火线，由图知，上面的导线为火线；上孔接地线、左孔接零线、右孔接火线，下面的导线为地线，则中间的导线为零线。
开关控制插座，开关应与插座串联，如图所示：

【解析】三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。开关要接在火线和用电器之间。
我们要掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
19.【答案】A 不能 电阻 温度计示数变化
【解析】解：(1)如图甲所示是探究“物体动能大小与什么因素有关”的实验装置示意图，由转换法，通过比较木块在同一水平面上被撞击的距离来比较小球到达水平时动能的大小，该实验中所探究物体的动能是指物体A的动能；如果木块与水平面之间不存在摩擦力，木块在水平方向上不受任何力的作用，由牛顿第一定律，木块将做匀速直线运动，无法显示动能大小，则不能完成该实验。
(2)如图乙所示电路，蓄电池电压恒定，两电阻串联，通过的电流和通电时间相同，而电阻不同，故该装置用来探究电流热效应与电阻大小的关系，根据转换法，电流通过导体产生热量的多少可通过温度计示数变化来反映。
故答案为：(1)A；不能；
(2)电阻；温度计示数变化。
(1)物体的动能大小与物体的质量和速度有关，研究动能与其中一个因素的关系时，要控制另外一个因素不变；
根据转换法，通过比较木块在同一水平面上被撞击的距离来比较小球到达水平时动能的大小。
(2)电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，研究与其中一个因素的关系时，要控制另外两个因素不变，结合串联电路电流的规律分析；电阻丝产生的热量不易直接观察，由转换法，可使等质量初温相同的液体吸收热量，由温度变化确定产生的热量多少。
本题探究“物体动能大小与什么因素有关和探究“导体产生的热量与什么因素有关”，考查控制变量法、转换法和串联电路电流的规律。
20.【答案】右 电压表正负接线柱接反了 正比 变大
【解析】解：(1)为保护电路，闭合开关前，滑动变阻器的滑片应调节至阻值最大处，即最右端；
(2)闭合开关S后，发现电压表指针反向偏转，出现这种现象的原因是：电压表正负接线柱接反了；
(3)通过实验得到如图乙所示的I−U图线为过原点的直线，故由图象可知：保持电阻不变时，电流与电压成正比；
(4)根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，电压表示数变大。
故答案为：(1)右；(2)电压表正负接线柱接反了；(3)正比；(4)变大。
(1)为保护电路，闭合开关前，滑动变阻器的滑片应调节至阻值最大处；
(2)电流要从电压表正接线柱流入，从负接线柱流出，否则电压表指针反向偏转；
(3)根据I−U图线为过原点的直线分析；
(4)根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化。
本题探究“保持电阻不变时，电流跟电压的关系”，考查注意事项、数据分析、控制变量法的应用。
21.【答案】电流表的示数 保护电路 长度 A C 变大 材料
【解析】解：
(1)实验中，通过观察电流表的示数可以判断导体的电阻的大小，运用了转换法；小灯泡在电路中的主要作用是保护电路；
(2)A、B两导体长度不同，横截面积相同，材料相同，接入电路电流大小不同，说明电阻大小不同，说明导体的电阻与导体的长度有关；
(3)选取A、C导体进行实验时，导体的材料、长度相同，横截面积不同，发现接入C导体时，电流表的示数比接入A导体时更大，故说明导体的电阻与导体的横截面积有关；
(4)若把A、B两导体首尾相连后再接入电路M、N两端，电流变小，故说明电阻变大；
(5)铜铝的电阻较小适合做芯线，铁的电阻较大不适合做芯线，说明导体的电阻与材料有关。
故答案为：(1)电流表的示数；保护电路；
(2)长度；
(3)A；C；
(4)变大；
(5)材料。
(1)电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表的示数判断导体电阻大小；小灯泡在电路中的主要作用是防止电路中电流过大，烧坏电路，从而保护电路；
(2)(3)(5)影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变；
(4)电路中电压一定时，电流越小，电阻越大；
探究影响电阻大小的因素采用了控制变量法的思想，电阻大小的变化是通过电流表的示数变化体现的，这里采用了转换法的思想。
22.【答案】乙 较大 小灯泡断路 0.5灯泡电阻随温度变化而变化
【解析】解：(1)电源电压为6V，现有一个额定电压为2.5V，电阻大约为10Ω的小灯泡，由欧姆定律，灯的额定电流约为：
I=UR=2.5V10Ω=0.25A，
由串联电路的规律及欧姆定律，灯正常发光时，变阻器连入电路的电阻：
R滑=U′−UI=6V−Ω；为了完成该实验，应该选择乙滑动变阻器；
(2)原电路中，电流表与变阻器串联后再与灯并联，电压表串联在电路中是错误的，电流表应与灯串联，电压表与灯并联，如下所示：
(3)在实验器材选择无误，电路连接正确的情况下，闭合开关，电压表和电流表都有示数，则电路为通路，小灯泡不亮，其原因是滑动变阻器连入电路中的阻值较大，可能是电路的电流过小，导致灯的实际功率过小；
调整电路正常后，在调节滑动变阻器的过程中，灯泡突然熄灭，电流表示数突然变为0，说明电路可能断路，电压表的指针偏转超过最大刻度，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障可能是小灯泡断路；
(4)小灯泡正常发光时电流表指针如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.2A，小灯泡的额定功率为：
P=UI′=2.5V×0.2A=0.5W；
(5)由表中数据知，通过灯泡的电流随其两端电压增加而增加，由P=UI知，灯泡的实际功率变大，温度升高，所以灯泡电阻随温度变化而变化。
故答案为：(1)乙；(2)如图所示；(3)较大；小灯泡断路；(4)0.5；(5)灯泡电阻随温度变化而变化。
(1)已知灯的额定电压和电阻大约为多少，由欧姆定律得出灯的额定电流，由串联电路的规律及欧姆定律得出灯正常发光时变阻器连入电路的电阻，从而确定应该选择的滑动变阻器；
(2)原电路中，电流表与变阻器串联后再与灯并联，电压表串联在电路中是错误的，电流表应与灯串联，电压表与灯并联；
(3)在实验器材选择无误，电路连接正确的情况下，闭合开关，电压表和电流表都有示数，则电路为通路，小灯泡不亮，可能是电路的电流过小，据此分析；灯泡突然熄灭，电流表示数突然变为0，说明电路可能断路，电压表的指针偏转超过最大刻度，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了；
(4)根据电流表选用小量程确定分度值读数，根据P=UI求出小灯泡的额定功率；
(5)灯泡电阻受到温度影响，由此根据表中数据分析解答。
本题是测灯泡额定功率的实验，考查了电路故障的分析、电表读数、功率的计算，关键是利用电路特点和欧姆定律间接测出灯泡正常发光的电流或电压。
23.【答案】不变
【解析】解：(1)热值是燃料的一种性质，其大小与燃料的质量等无关，所以油箱内的柴油用去一部分后，柴油的热值不变；
(2)柴油机工作1小时消耗的柴油m油=5kg，完全燃烧产生的热量：
Q放=m油q=5kg×4.3×107J/kg=2.15×108J；
(3)由η=WQ放得工作1小时柴油机对外输出的有用机械功：
W=η×Q放=40%×2.15×108J=8.6×107J；
(4)从开机至水箱内的水“开锅”(沸腾)，水吸收的热量：
Q吸=c水m水(t−t0)
=4.2×103J/(kg⋅℃)×10kg×(100℃−25℃)=3.15×106J。
答：(1)不变；
(2)工作1小时消耗的柴油完全燃烧产生的热量2.15×108J；
(3)工作1小时柴油机对外输出的有用机械功为8.6×107J；
(4)从开机至水箱内的水“开锅”(沸腾)，水吸收的热量为3.15×106J。
(1)热值是燃料的一种性质，其大小与燃料的质量等无关；
(2)柴油机工作1小时消耗5kg柴油，利用Q放=mq求柴油完全燃烧产生的热量；
(3)利用η=WQ放求工作1小时柴油机对外输出的有用机械功；
(4)由图得出水的初温和末温，利用Q吸=cm(t−t0)求从开机至水箱内的水“开锅”(沸腾)水吸收的热量。
本题考查了吸热公式、燃料完全燃烧放热公式、效率公式的应用，属于基础题目。
24.【答案】断开
【解析】解：(1)由电路图可知，闭合开关S、断开S1时，电路为R1的简单电路，根据P=U2R可知电饭锅功率较小，处于低温挡，闭合开关S、S1时，R1与R2并联，电饭锅功率较大，处于高温挡；
(2)由P=UI可知通过R1的电流：
I1=P低温U=660W220V=3A；
(3)R2的电功率为：
P2=P高温−P低温=1210W−660W=550W，
由P=U2R可知电热丝R2的电阻：
R2=U2P2=(220V)2550W=88Ω；
(4)新型电饭锅煮饭时采用“高温”和“低温”两种方式交替加热，但无论是哪种方式R1都工作，则20min内R1消耗的电能：
W1=P低温t=660W×20×60s=7.92×105J。
答：(1)断开；
(2)电饭锅正常煮饭时通过R1电流为3A；
(3)电热丝R2电阻为88Ω；
(4)电饭锅正常工作20min内R1消耗的电能为7.92×105J。
(1)由电路图可知，闭合开关S、断开S1时，电路为R1的简单电路，根据P=U2R可知电饭锅功率较小，处于低温挡，闭合开关S、S1时，R1与R2并联，电饭锅功率较大，处于高温挡；
(2)根据P=UI通过R1的电流；
(3)高温挡和低温挡的差值即为R2的电功率，根据P=U2R可求出电热丝R2的电阻。
(4)新型电饭锅煮饭时采用“高温”和“低温”两种方式交替加热，但无论是哪种方式R1都工作，根据W1=P低温t算出20min内R1消耗的电能。
本题考查了电功率公式和电功公式的应用，关键是分电饭锅处于不同挡位时电路的连接方式。导体代号
长度/m
横截面积/mm2
材料
A
0.6
0.4
镍铬合金
B
1.0
0.4
镍铬合金
C
0.6
0.6
镍铬合金
U/V
1.5
2.5
3.0
I/A
0.15
0.22
额定电压
220V
额定功率
低温挡
660W
高温挡
1210W
