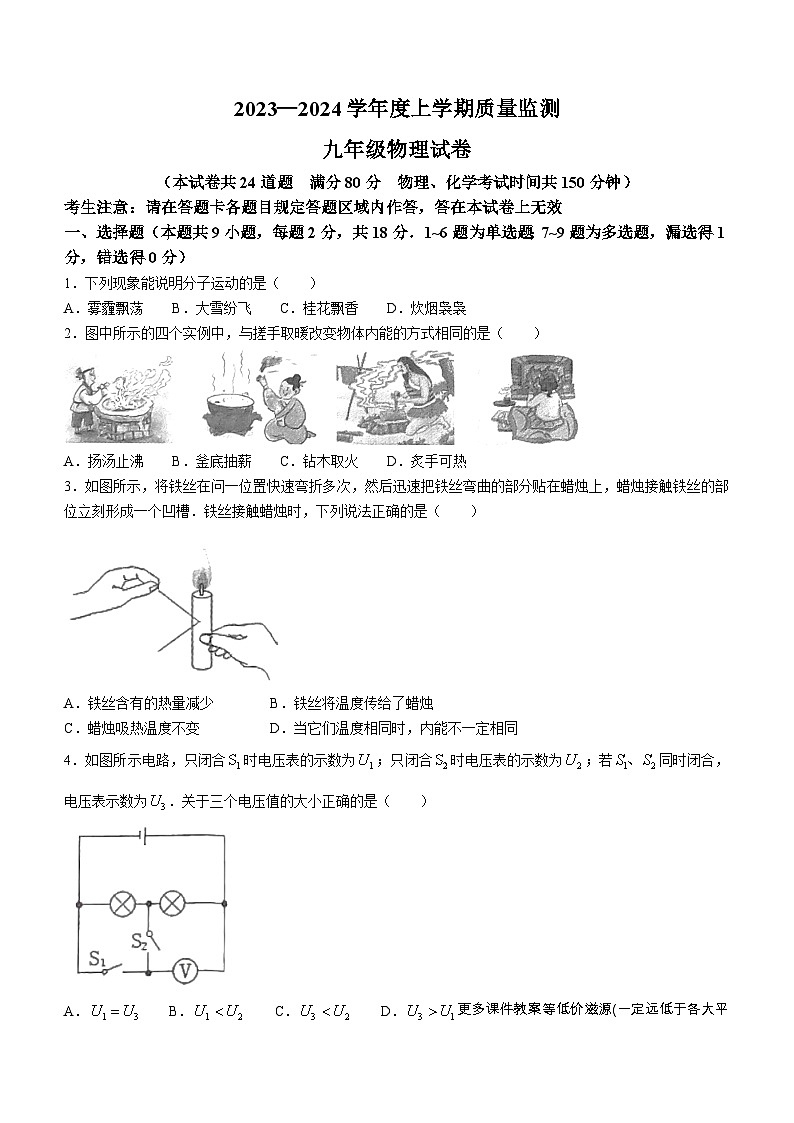

辽宁省辽阳市2023-2024学年九年级上学期期末考试物理试题(无答案)

这是一份辽宁省辽阳市2023-2024学年九年级上学期期末考试物理试题(无答案)，共10页。试卷主要包含了选择题，填空题，作图题，实验题，综合应用题等内容，欢迎下载使用。
（本试卷共24道题 满分80分 物理、化学考试时间共150分钟）
考生注意：请在答题卡各题目规定答题区域内作答，答在本试卷上无效
一、选择题（本题共9小题，每题2分，共18分．1~6题为单选题；7~9题为多选题，漏选得1分，错选得0分）
1．下列现象能说明分子运动的是（ ）
A．雾霾飘荡 B．大雪纷飞 C．桂花飘香 D．炊烟袅袅
2．图中所示的四个实例中，与搓手取暖改变物体内能的方式相同的是（ ）
A．扬汤止沸 B．釜底抽薪 C．钻木取火 D．炙手可热
3．如图所示，将铁丝在问一位置快速弯折多次，然后迅速把铁丝弯曲的部分贴在蜡烛上，蜡烛接触铁丝的部位立刻形成一个凹槽．铁丝接触蜡烛时，下列说法正确的是（ ）
A．铁丝含有的热量减少 B．铁丝将温度传给了蜡烛
C．蜡烛吸热温度不变 D．当它们温度相同时，内能不一定相同
4．如图所示电路，只闭合时电压表的示数为；只闭合时电压表的示数为；若同时闭合，电压表示数为．关于三个电压值的大小正确的是（ ）

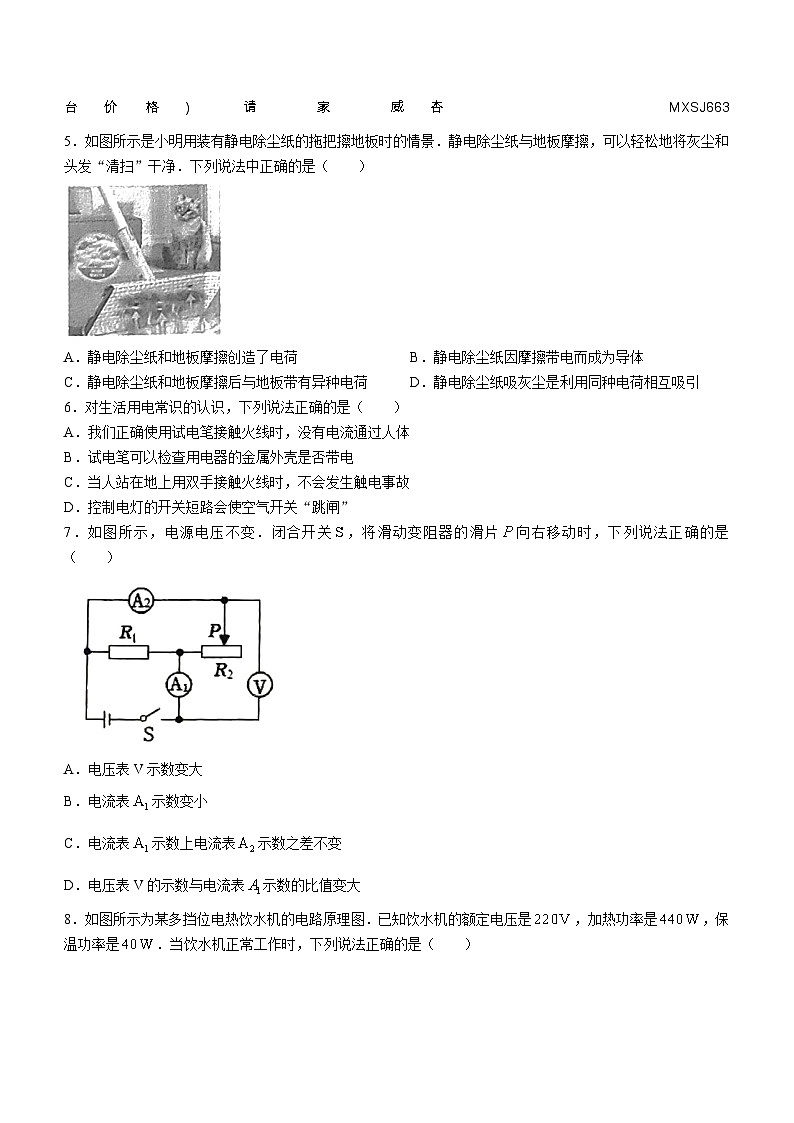

A． B． C． D．更多课件教案等低价滋源(一定远低于各大平台价格)请 家 威杏 MXSJ663 5．如图所示是小明用装有静电除尘纸的拖把擦地板时的情景．静电除尘纸与地板摩擦，可以轻松地将灰尘和头发“清扫”干净．下列说法中正确的是（ ）
A．静电除尘纸和地板摩擦创造了电荷 B．静电除尘纸因摩擦带电而成为导体
C．静电除尘纸和地板摩擦后与地板带有异种电荷 D．静电除尘纸吸灰尘是利用同种电荷相互吸引
6．对生活用电常识的认识，下列说法正确的是（ ）
A．我们正确使用试电笔接触火线时，没有电流通过人体
B．试电笔可以检查用电器的金属外壳是否带电
C．当人站在地上用双手接触火线时，不会发生触电事故
D．控制电灯的开关短路会使空气开关“跳闸”
7．如图所示，电源电压不变．闭合开关，将滑动变阻器的滑片向右移动时，下列说法正确的是（ ）
A．电压表V示数变大
B．电流表示数变小
C．电流表示数上电流表示数之差不变
D．电压表V的示数与电流表示数的比值变大
8．如图所示为某多挡位电热饮水机的电路原理图．已知饮水机的额定电压是，加热功率是，保温功率是．当饮水机正常工作时，下列说法正确的是（ ）
A．只闭合开关时，饮水机处于保温状态
B．饮水机处于加热状态时，电路中的总电流是
C．电阻工作时的电功率为
D．发热电阻丝的阻值大小关系为
9．如图甲是小灯泡和电阻的图象．将小灯泡和电阻接入乙图所示电路中，只闭合开关时，小灯泡的实际功率为．下列说法正确的是（ ）
A．只闭合开关时，小灯泡的电阻为
B．再闭合开关时，电流表示数为
C．再闭合开关时，电路总功率为
D．再闭合开关后，在内电阻产生的热量为
二、填空题（本题共6小题，每空1分，共12分）
10．唐诗中有“黄河远上白云间”“不尽长江滚滚来”的诗句，前一句生动形象地表明黄河储藏着大量的____________能，后一句表明长江具有大量的____________能．
11．如图所示，2021年9月的“开学第一课”，航天员刘伯明在空间站用毛笔写下了“理想”二字．在空间站失重环境下，书写并非易事，若用铅笔书写，飞溅的铅笔芯颗粒（石墨材料）导电性能极佳，飘入电器可能导致电路发生____________（填“短路”或“断路”）故障；书写过程中墨汁附着在毛笔上并没有四处飞溅，这是由于分子之间存在着相互作用的____________．
12．如图所示，钢珠沿竖直平面上的光滑轨道从点运动到点，钢珠在____________点动能最大．钢球在点的机械能____________填（“”或“=”）钢球在点的机械能．（不计空气阻力）
13．如图所示是汽油机工作时的____________冲程，若飞轮转过1800转，汽油机对外做功____________*次．
14．如图所示的装置是探究电流通过导体时产生热量的多少跟____________有关的实验装置；某实验小组发现通电一段时间后，其中左侧形管中的液面高度几乎不变，发生此现象的原因可能是____________．
15．如图所示，电源电压不变．灯泡标有“”字样（忽略温度对灯丝电阻的影响）．当闭合开关，断开开关，滑片从端滑到中点时，电流表的示数变化了，此时电压表的示数为；保持滑片在中点位置不变，再闭合开关，电流表的示数变为．则定值电阻的阻值____________，电源电压____________．
三、作图题（本题共2小题，每小题2分，共4分）
16．如图所示，甲图是一台家用小型喷淋式洗碗机．工作时，先闭合开关，洗碗机中的发热电阻开始工作，将水箱中的水加热；当水温达到预设温度时，开关自动断开，开关自动闭合，此时水泉中的电动机工作，将水箱中的热水抽出并形成细而急的热水流，冲洗餐具．请在乙图（电源已画出）画出符合要求的电路图．
17．如图所示，大泽家需要在卧室插座旁加装一个壁灯．请在图中画线代替导线将壁灯L接入电路，开关S控制壁灯L．
四、实验题（本题共4小题，共24分）
18．（6分）为了比较两种燃料的热值，小明采用如图甲所示的两套完全相同的装置进行实验，烧杯内水的初温和质量相问，实验中忽略热量的损失．
（1）实验中应控制燃料燃烧的____________（填“质量”或“时间”）相同，根据____________比较燃料燃烧放出热量的多少．
（2）小明选用了燃料和燃料进行实验．当燃料燃尽时，小明记下了各个时刻烧怀中水温，绘制了图乙的图象，则可初步判断燃料____________的热值大．
（3）另一组的小红也用图甲的两套完全相同的装置进行实验，比较相同质量的燃料和燃料的热值，并重新在烧杯内加入适量的初温和质量都相问的水，在燃料烧完后也画出了水的温度随时间变化的图象，如图丙所示．燃料在时水就沸腾了，造成水过早沸腾的原因可能是____________．分析图象可知燃料燃烧放出的热量____________（填“大于”“小于”或“等于”）燃料燃烧放出的热量．
（4）你认为根据丙图象____________（填“能”或“不能”）比较两种燃料热值的大小．
19．（4分）小明和小华一“起做“探究并联电路中电流规律”的实验．
（1）图甲是他们设计的电路图，小明按电路图连好电路后，并先将电流表接在B处，闭合开关前，发现电流表指针指在图乙所示的位置，其原因是____________．
（2）图丙是他们解决上述问题后，实验过程中的一次实物连接图，此时电流表测量的是____________（选填“A”“B”或“C”）处的电流：
（3）小明用电流表分别测得A、B、C三点电流并记录在表格中．
本组的小华同学分析数据时认为第三次实验时，B点电流读数是错误的，错误的原因是____________；修正数据后，小华得出：并联电路干路电流等于各支路电流之和，且各支路电流相等的结论．小明认为这个结论不可靠，接下来应该的操作应该是____________．
20．（5分）小明想利用容器中食盐水来探究导体的电阻与哪些因素有关．他用长方体水槽、浓度一定的食盐水、电源、滑动变阻器、电压表及电流表等器材进行了探究．实验电路连接如图所示，将电极M、N分别固定在水槽左右两侧底部．
（1）小明连接了如图所示电路，开关闭合前，滑片应调到最____________（填“左”或“右”）端．
（2）闭合开关，读出电流表和电压表的示数，向水槽中添加一定量相同浓度的食盐水，调节滑动变阻器的滑片，使电压表示数保持不变．观察到电流表的示数变大了，可以得出容器中食盐水的电阻____________（填“变大”“变小”或“不变”）．可以得出的结论是：导体的电阻与导体的____________有关．
（3）小明再次向容器中加入一定量的水，降低容器内食盐水的浓度，重复（2）步骤再次实验，结果发现容器内食盐水的电阻减小了，由此得出：食盐水的浓度越低，电阻越小的结论．同组小吴指出这个结论是不可靠的，分析结论错误的原因是____________．
（4）小明还发现，使用相同浓度的热食盐水和冷食盐水做实验，电流表的示数不同．据此你还能提出有研究价值的问题是：____________．
21．（9分）小吴同学用如下器材：电压恒为的电源、电压表、电流表、规格为“”的滑动变阻器、阻值为的定值电阻、开关、导线，探究电流和电阻关系．
（1）闭合开关前，小吴发现有一根导线连接错误，请在图甲中错误的导线上画“×”，并用笔画线代替导线把电路连接正确．
（2）连接电路检查无误后，闭合开关，发现电流表无示数，电压表有示数且接近电源电压，则电路故障可能是____________．
（3）当电阻接入电路后，闭合开关，调节滑片，电流表指针指在如图乙所示位置，电流表示数为____________A．
（4）保持滑片位置不动，当把电阻换成电阻后，闭合开关，为使电压表示数与第一次实验示数相同，应将滑片向____________（填“A”或“B”）端移动．为使4个电阻单独连入电路中都能完成实验，定值电阻两端控制不变的电压不应小于____________V．
（5）小吴更换不同阻值的电阻进行多次实验，得到如图丙所示的图象．由图象可以得出结论：电压一定时，通过导体的电流与导体的电阻成____________．
（6）大泽又设计了如图丁所示的电路，测出了标有“”字样的小灯泡正常发光时电阻．电源电压恒为，滑动变阻器的最大阻值为．
①将的滑片移到最右端，闭合接，电压表的示数为．
②闭合接，移动滑片，使电压表的示数为____________V，小灯泡正常发光．
③闭合接，使滑片保持不动，电压表示数为．
④小灯泡正常发光时的电阻____________．
五、综合应用题（本题共3小题，共22分）
22．（7分）如图为一种型高速动车组，动车组采用电力牵引交流传动方式获得动力，设计运营速度为，牵引功率为．求：
（1）已知从沈阳到北京铁路线的长度约为，若动车组以设计运营速度在平直铁轨上匀速行驶，则从沈阳到北京的过程中，动车牵引力所做的功为多少？
（2）若动车组采用效率为30%的柴油机驱动，以设计运营速度匀速直线行驶，从沈阳到北京需要消耗多少吨柴油？（q取）
23．（9分）如图甲是某款电养生壶的铭牌．在1个标准大气压下，养生壶正常工作，将初温为的水烧开．（）求：
（1）水吸收的热量．
（2）电养生壹的效率．
（3）在物理综合实践活动中，大泽同学想利用所学习的物理知识，测量养生壸的实际功率．关闭家中其他用电器，让电养生壶单独工作200s，如图乙所示的电能表的转盘刚好转了，求电养生壹的实际功率．
24．（6分）阅读下列短文，回答问题．
智能电加热眼罩
近几年，近视眼成为影响青少年身体健康的重要因素，为有效保护眼睛，降低近视率目前市场上推出一款电加热眼罩（如图甲），对缓解眼疲劳有一定效果，电加热眼罩是在绝缘的聚酯薄膜表面有序排列10根一样的具有发热、控温双重功能PTC加热丝，PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成．电加热眼罩内部结构如图乙所示，PTC加热丝两端与金属导线相连，形成网状结构，由的锂电池供电．每根PTC加热丝电阻随温度变化的关系如图丙所示，当温度达到时，PTC加热丝的发热功率等于散热功率（即在相同时间内产生的热量与散失的热量相等）温度保持不变，实现智能控温．

（1）该眼罩的发热原理是____________效应．
（2）如图乙所示的加热电路，PTC加热经的连接方式是____________联，正常工作时金属导线中处电流分别为和，则____________（填选“”）．
（3）将眼罩加热电路开关闭合，其功率随时间变化的图象最可能是图丁的____________．
（4）每根PTC加热丝的最大发热功率为____________W．
（5）某同学想设计一种能反映并可调节温度高低的电热眼罩，其原理是：顺时针转动旋钮型变阻器触片，通过电热丝的电流增大，产热加快，温度升高．同时反映温度高低的“仪表”（电压表）示数变大．下列符合设计要求的电路是____________．
A． B． C． D．实验次数
1
2
3
A点电流示数/A
0.16
0.2
0.24
B点电流示数/A
0.16
0.2
1.2
C点电流示数/A
0.32
0.4
0.48
电源
额定功率
容量
