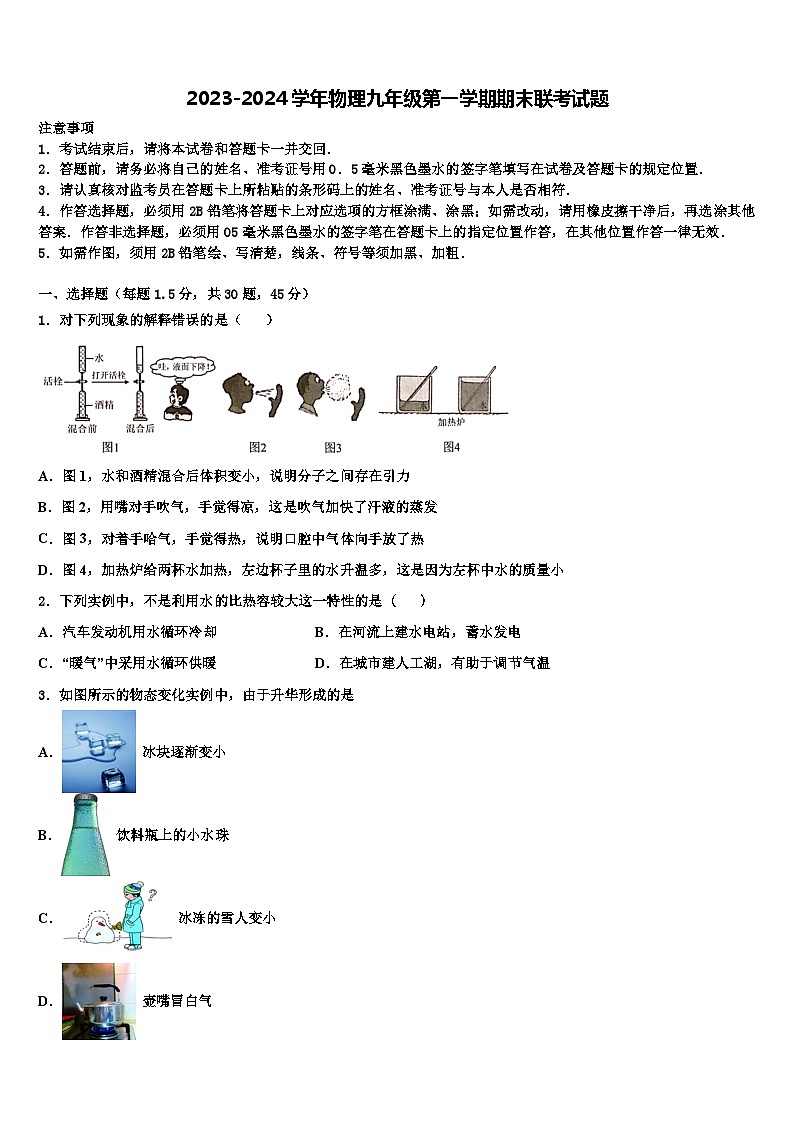

2023-2024学年物理九年级第一学期期末联考试题

这是一份2023-2024学年物理九年级第一学期期末联考试题，共23页。

2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．对下列现象的解释错误的是（ ）
A．图1，水和酒精混合后体积变小，说明分子之间存在引力
B．图2，用嘴对手吹气，手觉得凉，这是吹气加快了汗液的蒸发
C．图3，对着手哈气，手觉得热，说明口腔中气体向手放了热
D．图4，加热炉给两杯水加热，左边杯子里的水升温多，这是因为左杯中水的质量小
2．下列实例中，不是利用水的比热容较大这一特性的是（ ）
A．汽车发动机用水循环冷却B．在河流上建水电站，蓄水发电
C．“暖气”中采用水循环供暖D．在城市建人工湖，有助于调节气温
3．如图所示的物态变化实例中，由于升华形成的是
A． 冰块逐渐变小
B． 饮料瓶上的小水珠
C． 冰冻的雪人变小
D． 壶嘴冒白气

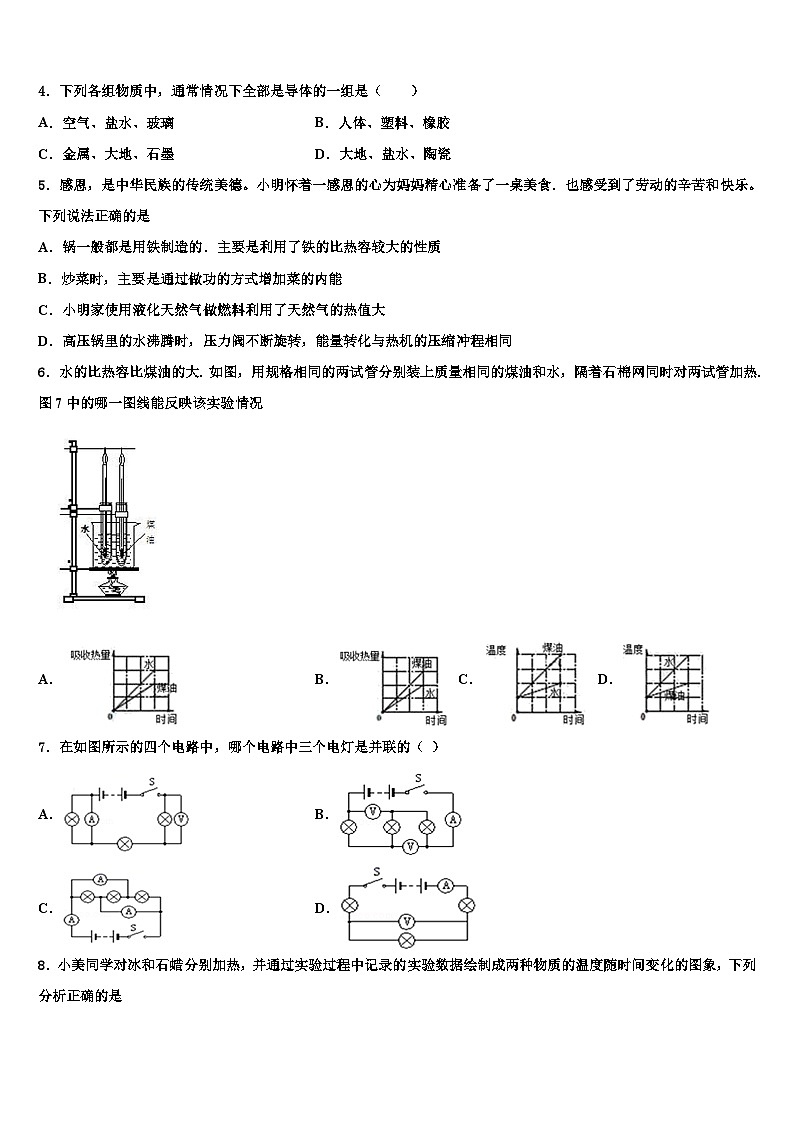

4．下列各组物质中，通常情况下全部是导体的一组是（ ）
A．空气、盐水、玻璃B．人体、塑料、橡胶
C．金属、大地、石墨D．大地、盐水、陶瓷
5．感恩，是中华民族的传统美德。小明怀着一感恩的心为妈妈精心准备了一桌美食．也感受到了劳动的辛苦和快乐。下列说法正确的是
A．锅一般都是用铁制造的．主要是利用了铁的比热容较大的性质
B．炒菜时，主要是通过做功的方式增加菜的内能
C．小明家使用液化天然气做燃料利用了天然气的热值大
D．高压锅里的水沸腾时，压力阀不断旋转，能量转化与热机的压缩冲程相同
6．水的比热容比煤油的大. 如图，用规格相同的两试管分别装上质量相同的煤油和水，隔着石棉网同时对两试管加热. 图7中的哪一图线能反映该实验情况
A．B．C．D．
7．在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）
A．B．
C．D．

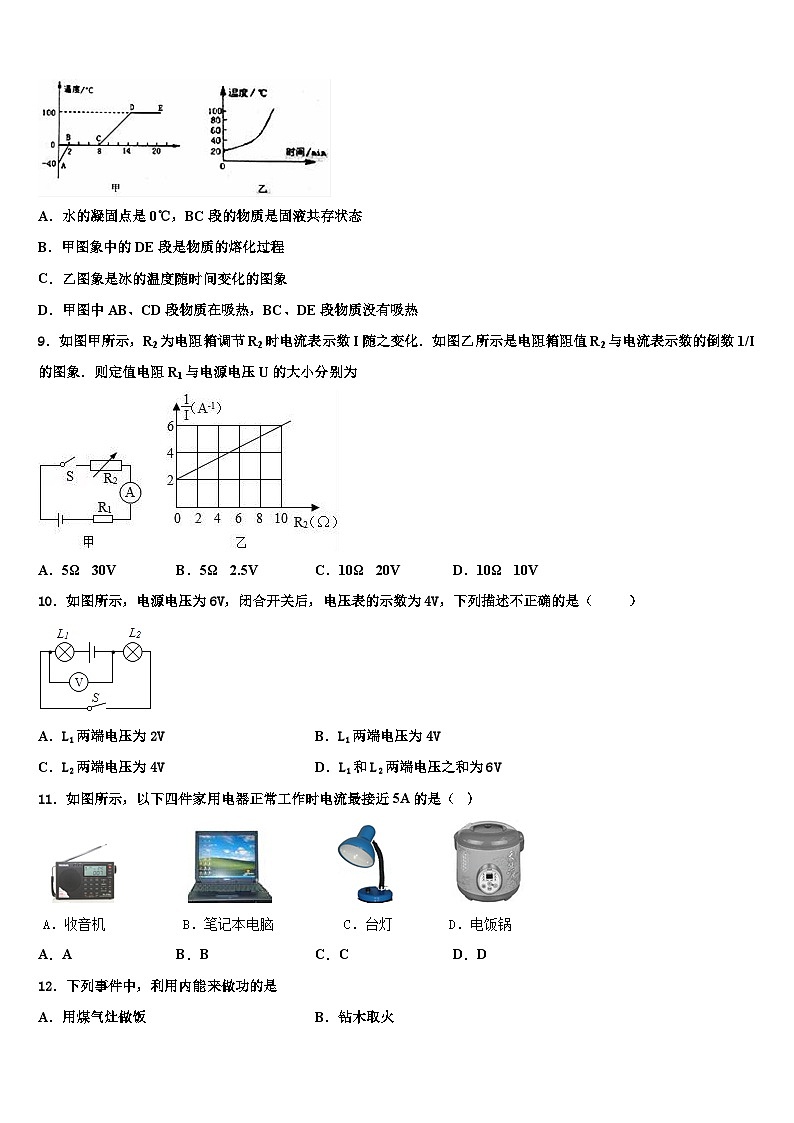

8．小美同学对冰和石蜡分别加热，并通过实验过程中记录的实验数据绘制成两种物质的温度随时间变化的图象，下列分析正确的是
A．水的凝固点是0℃，BC段的物质是固液共存状态
B．甲图象中的DE段是物质的熔化过程
C．乙图象是冰的温度随时间变化的图象
D．甲图中AB、CD段物质在吸热，BC、DE段物质没有吸热
9．如图甲所示，R2为电阻箱调节R2时电流表示数I随之变化．如图乙所示是电阻箱阻值R2与电流表示数的倒数1/I的图象．则定值电阻R1与电源电压U的大小分别为
A．5Ω 30VB．5Ω 2.5VC．10Ω 20VD．10Ω 10V
10．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A．L1两端电压为2VB．L1两端电压为4V
C．L2两端电压为4VD．L1和L2两端电压之和为6V
11．如图所示，以下四件家用电器正常工作时电流最接近5A的是（ ）
A．AB．BC．CD．D
12．下列事件中，利用内能来做功的是
A．用煤气灶做饭B．钻木取火
C．用热水袋取暖D．汽油机做功冲程
13．关于能的概念，下列说法中正确的是（ ）
A．一个物体如果能对外做功，那它一定具有了能
B．一个物体如果具有了能，那它一定正在对外做功
C．静止躺在床上的人，由于没有对外做功，所以不具有能
D．甲对外做了的功，乙对外做了的功，则甲原来具有的能较少
14．下列关于导体电阻的说法正确的是（ ）
A．长度长的导体，电阻一定大
B．横截面积大的导体，电阻一定小
C．导体的电阻由其两端的电压和通过的电流来决定
D．导体的电阻与导体的材料、长度和横截面积等因素有关
15．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根不计电阻的金属弹簧，其所受压力F与压缩量△L的关系如图乙所示．（所有摩擦和挂钩的重力都不计，g取 10N/g，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是
①电子秤中R0阻值为5Ω
②当电路中的电流为0.3A时，电子称称重示数为4kg
③电子秤工作时电路中电阻R0消耗的电功率范围是0.1125W~1.8W
④该电子秤示数表盘刻度不均匀
A．只有①正确B．只有②③正确C．只有①③④正确D．①②③④都正确
16．如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是
A．电流表A1 变小，A2变小，电压表V不变
B．电流表A1变小，A2不变，电压表V不变
C．电流表A1变小，A2变小，电压表V变大
D．电流表A1不变，A2变大，电压表V变小
17．在国际单位制中，电功的单位是
A．安培
B．欧姆
C．瓦特
D．焦耳
18．如图是一种自动测定油箱内油面高度的装置。弯月形的电阻R与金属滑片P构成一个滑动变阻器。当油箱中的浮子向上运动时，下列说法正确的是（ ）
A．电路中的电流变小，油量表是用电流表改装的
B．电路中的电流变大，油量表是用电压表改装的
C．电阻R两端的电压变小，油量表是用电流表改装的
D．电阻R两端的电压变大，油量表是用电压表改装的
19．如图甲所示，同一物体先用滑轮组匀速提升,后沿斜面（如图乙所示）匀速提升,两次提升高度均为h ,两次拉力大小F1 = F2 ,斜面长AB = 2h ,则下列说法正确的是
A．F1做的功大于F2做的功
B．两机械的有用功不一样
C．滑轮与斜面的机械效率一样
D．滑轮的额外功大于斜面的额外功
20．甲、乙两电热丝电阻之比为3:2，通电时间之比为3:5，它们产生的热量之比为18:5，则通过它们的电流之比为
A．2:1B．1:4C．4:1D．1:2
21．下列说法中错误的是( )
A．金属导体中的自由电子定向移动的方向跟电流方向相反
B．丝绸跟玻璃棒摩擦后，玻璃棒带正电，是因为玻璃棒得到了电子
C．电源是把其他形式的能转化为电能的装置
D．电功率是表示电流做功快慢的物理量
22．在照毕业像时,摄影师第一次试镜头发现两边的学生没有全部摄入,则摄影师
A．只需将照相机向远离被照者移动B．在照相机远离被照者的同时,将镜头向里缩
C．只需将照相机向靠近照相者移动D．在照相机远离被照者的同时,将镜头向外伸
23．下列现象不能用惯性知识解释的是
A．运动员跳远时需要助跑
B．子弹离开枪口后仍能继续向前飞行
C．空中篮球正在落向地面
D．古代战争用绊马索将敌方战马绊倒
24．如图所示的实例中，不是利用连通器原理工作的是
A．茶壶
B．离心式水泵
C．船闸
D．锅炉水位计
25．把标有“12V36W“的灯泡甲和“8V16W“的灯泡乙串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡比正常发光时暗。下列判断正确的是（ ）
A．灯泡甲正常发光
B．电路中的电流为3A
C．电源的电压为20V
D．电路总功率为32W
26．如图甲所示电路中，电源电压可调，灯L1、L2的额定电压均为6V，L1、L2的I﹣U图象如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时（ ）
A．L1正常发光
B．电源电压为12V
C．电路总电阻为30Ω
D．电路总功率为2.4W
27．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（ ）
A．电流表A示数与电流表A1示数的差值
B．电压表V示数与电流表A 示数的比值
C．电压表V示数与电流表A 示数的乘积
D．电压表V示数与电流表A1示数的乘积
28．如图所示是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。两个密闭容器中的电阻一样大，在其中右侧容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化。实验现象表明（ ）
A．在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多
B．在电阻相同、通过电阻的电流相同的情况下，电流通过一个电阻的时间越大，这个电阻产生的热量越少
C．在通过电阻的电流和时间都相同的情况下，电阻越大，这个电阻产生的热量越少
D．在通过电阻的电流和时间都相同的情况下，电阻越小，这个电阻产生的热量越多
29．己知：R1A．B．C．D．
30．用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引．由此我们可以断定
A．甲带正电，乙带负电 B．甲带负电，乙带正电
C．甲带负电，乙不带电或带正电 D．甲带正电，乙不带电或带负电
二、填空题（每空1分，共10题，20分）
31．某物理兴趣小组通过实验测量两电阻A和B的阻值，得到每个电阻的电流与其两端电压的关系如图所示。现将两个电阻并联接入电路中，则流过电阻A与B的电流之比为______；若把两个电阻串联接入电路中，则电阻A与B电压之比为_______。
32．如图所示是一只“会飞的大熊猫”空中列车，由两节车厢组成，长18米，宽米，外表为大熊猫样式，整体悬挂在一根箱形轨道上．这列空中列车结合了新能源技术，采用锂电池包为牵引电动机供电提供列车前进动力，不需要高压电设备输送动力，运行噪音极低，对运营周边环境基本无污染，目前充一次电能持续运营小时，在大站台设置充电柱，可随时充电．
请找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．
示例：物理信息：空中列车整体悬挂在一根箱形轨道梁上；
物理知识：列车受到平衡力的作用．
作答：物理信息______；
物理知识______．
33． “端州浓情，裹蒸飘香”，“裹蒸飘香”说明分子在________；“破镜难重圆”说明分子间________；若把分子看成一个小球，则一般分子直径的数量级________m。
34．德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压、电阻之间的定量关系，即：一段导体中的电流，跟这段导体两端的电压成_____，跟这段导体的电阻成反比。
35．冬天洗热水澡时，浴室里的镜面变模糊了。这是由水蒸气______________________形成的。 洗完澡后，过一段时间镜面又变清晰了，这是由于镜面上的小水滴发生了____________现象。（均填物态变化名称）
36．如图所示的电路，电源电压不变。调节滑动变阻器滑片P从b移动到a，电流表示数由0.2A变为0.3A，电压表示数也随之变化了3V；当滑片位于a点时，滑动变阻器R消耗的电功率为1.5W。则定值电阻R0=______Ω，电源电压U=______V。
37．在如图所示电路中，定值电阻R0的阻值为20Ω，电动机线圈电阻为2Ω，闭合开关，电流表A1、A2的示数分别为0.8A，0.3A，则该电路电源电压为_____V.1min内电路消耗的电能为_____J，1min内电流通过电动机产生的热量为_____J．
38．如图所示是按压式手电筒，压动按柄，通过塑料齿轮带动铜丝线圈内磁性飞轮高速旋转，实现切割磁感线，产生感应电流。它在工作时将机械能转化为____________能，进而转化为光能。它的工作原理是________________。
39．如图中甲、乙所示是试触和正确测量电流的过程电流表指针指示位置，则对应的图试触时M连接的是电流表的“_____”接线柱，准确测量通过灯泡的电流是_____A。
40．直流电动机两端的电压为5V，通过它的电流为1A，电动机线圈的电阻为1Ω，则电动机在10s内消耗的电能是_____J，产生的热量是_____J．
三、实验题（每空1分，共2题，15分）
41．某同学在探究“并联电路中干路电流与各支路电流的关系”的实验中，所用的实验器材有：两节干电池串联组成的电池组，电流表(量程分别为0~0.6A、0~3A)和开关各一个，定值电阻三个(阻值分别为5Ω、10Ω，15Ω)，导线若干。
(1)某次实验中，所用的两个电阻阻值分别为10Ω和15Ω，未连接完整的电路如图所示，请将电路连接完整_______，(要求：电流表测量10Ω电阻所在支路的电流)
(2)该同学进行实验，记录的实验数据如下表。
分析实验数据得出的探究结论是_______。
(3)为了验证该探究结论是否具有普遍性，该同学使用5Ω电阻分别与10Ω、15Ω电阻组成并联电路，重复上述实验，比较_______，(选填“测量的数据”或“得出的结论”)是否一致。
42．小秋在做“阻力对物体运动的影响”实验时，让同一小车滑到接触面分别为毛巾、棉布和木板的水平面上，观察小车在水平面上滑行的距离。
(1)为了使小车滑到水平面时的初速度相同，实验时应让小车从同一斜面的_____滑下，这种研究问题的方法是_____法；
(2)比较甲、乙、丙三次实验，发现阻力越小，小车滑行的距离就越_____（选填“远”或“近”），说明小车运动的速度改变得越_____（选填“快”或“慢”）；
(3)伽利略对类似的实验进行了分析，并进一步推测：如果水平面光滑，小车在运动时不受阻力，则小车将在水平面上_____。
四、计算题（每题10分，共2题，20分）
43．一个标有“220V. 1000W”的电炉，求:
（1）电炉丝正常工作时的电阻;
（2）正常通电1.5小时电流做的功;
（3）当实际电压只有额定电压的50%时，电炉丝的电阻保持不变，求此时电炉的实际功率。
44．小海同学游泳时排开水的体积为0.05米3，求他受到的浮力大小。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】A．水和酒精混合后体积变小，说明分子间有间隙，故A错误，符合题意；
B．用嘴对手吹气，加快了手上方的空气流动速度，加快了汗液的蒸发，故B正确，不符合题意；
C．对着手哈气，呼出的水蒸气遇到冷的外界液化放热，手就会觉得热，故C正确，不符合题意；
D．由图4可知，左边的杯子里的水量较少，用相同的加热器加热，左边杯子水升温较高，故D正确，不符合题意。
故选A。
2、B
【详解】A. 因为水的比热容较大，升高相同的温度，水吸收的热量多，所以用水做汽车的冷却液；
B. 在河流上建水电站，蓄水发电，是利用水的重力势能转化为水轮机的动能，水轮机的动能再转化为电能；
C. 因为水的比热容较大，降低相同的温度，水放出的热量多，所以冬天供暖系统使用热水循环供暖；
D. 因为水的比热容较大，白天，水吸收热量，温度升高的少；夜晚，水放出热量，温度降低的少，能调节周围的气温．故选B.
3、C
【详解】A．冰块逐渐变小，由固态变为液态，属于熔化现象，不符合题意；
B．饮料瓶上的小水珠，空气中的水蒸气遇冷液化形成的小水滴，不符合题意；
C．冰冻的雪人变小，由固态直接变成了气态，属于升华，符合题意；
D．壶嘴冒白气，是壶嘴里冒出的温度较高的水蒸气遇冷液化形成的，不符合题意。
4、C
【解析】根据导体和绝缘体的定义：容易导电的物体是导体，不容易导电的物体是绝缘体即可作出判断。
【详解】通常情况下常见的导体包括：人体、大地、各种金属、石墨、酸碱盐的溶液等；
A．空气、玻璃属于绝缘体，盐水属于导体，故A不符合题意；
B．塑料、橡胶属于绝缘体，人体属于导体，故B不符合题意；
C．金属、大地、石墨均属于导体，故C符合题意；
D．大地、盐水属于导体，陶瓷属于绝缘体，故D不符合题意。
故选C。
5、C
【详解】A．锅一般都是用铁制造的，主要是利用铁具有良好的导热性，故A错误；
B．炒菜时，主要是通过热传递的方式增加菜的内能，故B错误；
C．天然气与烟煤、干木柴相比，其优点之一是天然气的热值较大，完全燃烧相同质量的天然气和烟煤、干木柴相比，天然气放出的热量多，所以使用液化天然气做燃料，故C正确；
D．高压锅里的水沸腾时，压力阀不断旋转，是水蒸气对压力阀做功的结果，该过程中将内能转化为机械能，热机的做功冲程将内能转化为机械能，所以能量转化与热机的做功冲程相同，故D错误。
6、C
【详解】从实验装置有可看出，两试管的加热情况相同，所以同样时间内，炼油和水吸收的热量相同．因为煤油的比热容小于水的比热容，所以煤油的温度升得比水高．故选C．
7、C
【解析】A．由于电压表相当于开路，电流表相当于导线，所以此电路中电流表短路，且是一个串联电路，故A不符合题意；
B．由于电压表相当于开路，故此电路中的三个灯泡串联，故B不符合题意；
C．由于电流表相当于导线，故该电路中的三个灯泡并联，故C符合题意；
D．由于电压表相当于开路，故此电路中的三个灯泡串联，故D不符合题意；
8、A
【解析】根据题意知道，甲乙是对冰和石蜡分别加热后，绘制成两种物质的温度随时间变化的图象；由甲图象知道，BC段和DE段的温度均不变，说明该物质有固定的熔点，是晶体熔化的温度—时间图象，即此物质是冰；其中，AB段表示冰吸热升温；BC段是冰的熔化过程，熔点为0℃，由于同种物质的熔点和凝固点相同，所以水的凝固点也为0℃，熔化过程物质处于固液共存状态；CD段是水吸热升温；DE段是水的沸腾过程，此过程吸热温度不变，故A正确；BD错误； 由乙图象知道，物质吸热，温度逐渐上升，说明该物质没有固定的熔点，即是非晶体熔化的温度—时间图象，此物质应是石蜡，故C错误，故选A。
9、B
【详解】由电路图可知，R1与R2串联，电流表测电路中的电流，由图乙可知，当R2＝0Ω时，
＝2A﹣1，
则电路中的电流：
I1＝0.5A，
此时只有R1接入电路，则由I＝可得，电源的电压：
U＝I1R1＝0.5A×R1，﹣﹣﹣﹣﹣﹣①,
当R2＝10Ω时，
＝6A﹣1，
则电路中的电流：
I2＝A，
因串联电路中总电阻等于各分电阻之和，所以，电源的电压：
U＝I2（R1R2）＝A×（R110Ω），﹣﹣﹣﹣﹣﹣②,
因电源的电压不变，所以，
0.5A×R1＝A×（R110Ω），
解得：
R1＝5Ω，
电源电压：
U＝I1R1＝0.5A×5Ω＝2.5V．
故B正确．
10、B
【详解】由图可知，L1、L2串联，电源电压为6 V，故开关闭合后，两个灯泡的总电压是6 V，
电压表测L2两端的电压，则L2两端的电压：.
因为两灯串联，根据串联电路电压关系，
则L1两端的电压：．所以B错误，ACD正确．
故选ACD
11、D
【详解】A、收音机工作时的功率约为1．5W，电流大约是1．1A，故A错误；
B、笔记本电脑工作时的功率约为111W，电流大约是1．5A，故B错误；
C、台灯工作时的功率约为41W，电流大约是1．2A，故C错误；
D、电饭锅的电功率约为1111W，工作电流约为5A，故D正确．
故选D．
12、D
【解析】A．用煤气灶做饭，是通过热传递改变物体内能；故A不符合题意；
B．钻木取火，克服摩擦做功，是机械能转化为内能；故B不符合题意；
C．用热水袋取暖，是通过热传递改变物体内能；故C不符合题意；
D．汽油机做功冲程中，燃气的内能转化为机械能，是利用内能来做功的，故D符合题意．
13、A
【详解】A．一个物体具有对外做功的本领，我们就说它具有了能，故A正确；
B．一个物体具有能，仅仅具有做功的本领，实际上它不一定正在对外做功，故B错误；
C．静止躺在床上的人，由于没有对外做功，但是他具有做功的本领，所以人具有能，故C错误；
D．甲对外做了的功，乙对外做了的功，只能说甲对外做功比乙少，原来具有的能大小关系无法确定，故D错误。
故选A。
14、D
【解析】解：影响导体电阻大小的因素有：导体的长度、横截面积、材料和温度决定；在相同条件下，长度越长电阻大；在相同条件下，横截面积大电阻小；故AB错误，D正确；C、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；与导体两端电压和通过的电流无关；故C错误．故选D．
点睛：导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关；还受温度的影响；与导体中的电流、导体两端的电压大小无关．
15、C
【详解】①滑片在a端时，电路为R0的简单电路，电路中的电流Ia=0.6A，由可得，电源的电压：
，
滑片在b端时，R与R0串联，电路中的电流Ib=0.15A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：
，
因电源的电压不变，所以，
，
解得：R0=5Ω，①正确；
②则电源电压
；
当电路中的电流为0.3A处时，电路中的总电阻：
，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器连入电路的阻值：
，
由题意可知，此时弹簧的压缩量：
，
由图像可知，此时弹簧所受压力为20N，即G=F=20N，由可得，物体的质量：
；
故②错误；
③当滑片在a端时，电阻R0消耗的电功率最大，则
，
在b端时，电阻R0消耗的电功率最小，则
，
所以，电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W，故③正确；
④由可知，U、R0为定值，I与R不成正比，也不成反比，即I不能随R的变化而均匀变化；所以该电子秤示数表盘刻度不均匀，故④正确；
故①③④正确，②错误，故选C。
16、B
【解析】CD．由电路图可知，R1与R2并联，电压表V测电源的电压，电流表A1测R2支路的电流，电流表A2测R1支路的电流，因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故CD错误；
AB．因并联电路中各支路独立工作．互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，当滑动变阻器滑片P向右移动的过程中，接入电路中的电阻变大，由可知，该支路的电流变小，即电流表A1的示数变小，故B正确，A错误。
17、D
【解析】本题考查功的基本概念。A选项，安培是电流的单位，故A错误。B选项，欧姆是电阻的单位，故B错误。C选项，瓦特是功率的单位，故C错误。D选项，焦耳是功的单位，其中包括电功，故D正确故本题答案为D。
【点睛】
本题考查了对电学物理量单位的掌握，是一道基础题．
18、D
【详解】AB．由图可知油量表相当于一个电压表，所以油量表是电压表改装的。当油箱中的浮子向上运动时弯月形的电阻R接入电路中的电阻增大，电路中的总电阻增大，电流减小。故A 、B项错误；
CD．当油箱中的浮子向上运动时弯月形的电阻R接入电路中的电阻增大,由图可知电阻R与电阻R0串联，由串联电路的分压原理得电阻R两端的电压变大。故C项错误，D项正确。
19、C
【详解】A．两次的拉力是相同的，由图可知，有两股绳子拉着动滑轮，则绳子自由端通过的距离为物体上升高度的2倍，即2h；物体在斜面通过的距离为2h，即物体在拉力的距离都是相同的，根据公式W总=Fs可知，F1和F2所做的功相等，故A错误；
B．两次提升物体时，提升物体的高度相同，根据公式W有=Gh可知，有用功是相同的，故B错误；
C．滑轮与斜面的有用功相同，总功相同，则根据机械效率的公式可知，机械效率也相同，故C正确；
D．滑轮与斜面的有用功相同，总功相同，额外功等于总功减有用功，因此它们的额外功相等，故D错误。
20、A
【详解】由题意知，=，=，=
根据Q=I2Rt可得：
=，=
==
则，
=
故A正确，BCD错误。
21、B
【详解】A．规定正电荷移动的方向是电流的方向；自由电子的定向移动方向与电流方向相反，故A正确，不符合题意；
B．摩擦起电的实质是电荷的转移，丝绸跟玻璃棒摩擦后，玻璃棒带正电，是因为玻璃棒失去了电子，电子转移到丝绸上，故B错误，符合题意；
C．电源工作时，将其他形式的能转化为电能，故C正确，不符合题意；
D．电功率是表示电流做功的物理量，故D正确，不符合题意。
22、B
【解析】照毕业相时，利用了照相机成像的原理．由题，摄影师第一次试镜头发现两边的学生没有全部摄入，为了将所有学生都拍到，应缩小像的大小．根据凸透镜成实像时“物远像近像变小”，摄影师在照相机远离被照者的同时，将镜头向里缩．故B正确．选项ACD错误．
故答案为B．
点睛：本题考查照相机的调节，明确学生没有全部摄入的含义是像太大，再根据凸透镜成像规律进行解答．
23、C
【解析】A、跳远运动员要助跑一段距离获得一定的速度后起跳，起跳后由于惯性继续运动，提高了运动员的成绩，能利用惯性知识解释，故A不符合题意；
B、子弹离开枪口后，由于惯性还要保持原来的运动状态，因此子弹继续飞行，故B不符合题意；
C、空中运动的篮球由于受到竖直向下重力的作用，因此物体最终会落到地面上，与惯性无关，故C符合题意；
D、飞奔的马遇到绊马索时，马蹄停止运动，而马的上身由于惯性还要继续向前运动，因此马将被绊倒，故D不符合题意。
24、B
【解析】A．茶壶的壶盖上有小孔，壶嘴上端有口，壶身和壶嘴底部相连通，是连通器，不符合题意；
B．离心式水泵是利用大气压工作的，符合题意；
C．船闸的上游阀门打开时，上游和闸室构成连通器，下游阀门打开时，下游和闸室构成连通器，不符合题意；
D．锅炉水位计是利用连通器的原理制成的，不符合题意．
25、D
【详解】AB．由可得，两灯泡的额定电流分别为：
由可得，两灯泡的电阻分别为：
灯泡甲和灯泡乙串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡比正常发光时暗，因串联电路中各处的电流相等，且L2的额定电流小于L1的额定电流。所以，灯泡乙正常发光，此时电路中的电流。故A、B项错误；
C．因串联电路中总电阻等于各分电阻之和，所以，电源的电压：
故C项错误；
D．电路的总功率：
故D项正确。
故选D。
26、D
【分析】由图乙可知两灯泡额定电流下的电流，根据串联电路的特点可知电路中的最大电流为两灯泡额定电流中较小的，即额定电流较小的灯泡能正常发光，根据图象读出两灯泡两端的电压，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电路的总功率．
【详解】根据电路图，两灯串联，电流相等，根据乙图知，L1灯的正常工作电流为0.6A，L２灯的正常工作电流为0.3A，故电路中的电流最大为0.3A，此时L2灯正常工作；
L1灯的电压为2V，所以电源电压为：；
电路总电阻为；
电路总功率为：．
故D正确，ABC错误．
【点睛】
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从图象中获取有用的信息是关键．
27、D
【解析】由电路图可知，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R1支路的电流，A测干路电流；电源的电压不变，电压表的示数不变；并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R1的电流不变，即电流表A1的示数不变；当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，由I=U/R，且并联电路中各支路两端的电压相等，所以通过滑动变阻器R2支路的电流变小，因为并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A的示数变小；电流表A的示数与电流表A1示数的差值等于通过滑动变阻器的电流，所以
A．电流表A的示数与电流表A1示数的差值变小，故A不正确；
B．电压表V示数与电流表A示数的比值变大，故B错误；
C．电压表V示数与电流表A示数的乘积变小，故C错误；
D．电压表V示数与电流表A1示数的乘积不变，故D正确；
故选D．
28、A
【详解】从图中可以看到，容器内的电阻阻值大小相同，同时通电，同时断电，只是流过容器内的电阻电流大小不同，左边容器的电流大于右边容器的电流，U形管左边的液面高于右边的，这说明了在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。
故选A。
29、C
【分析】根据可知，电源的电压一定时，要使电路中电功率最大，就是要求电路中的总电阻最小；两个电阻串联时总电阻最大，并联时电阻小于任一个电阻阻值，据此进行解答。
【详解】因串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，则两电阻串联时总电阻最大，两电阻并联时总电阻最小，由可知，两电阻并联时，电路中的电功率最大；
故选C。
30、D
【详解】与丝绸摩擦过的玻璃棒带的电荷是正电荷，用它去靠近甲和乙，发现甲被排斥，乙被吸引，说明甲与玻璃棒带的是同种电荷，乙可能带负电荷、也可能不带电．
二、填空题（每空1分，共10题，20分）
31、
【解析】[1]由图象可知，A、B均为定值电阻，当A两端的电压为3V时，通过A的电流为0.6A，所以A的电阻为：
，
当B两端的电压为3V时，通过B的电流为0.3A，所以B的电阻为：
，
将两个电阻并联接入电路中，两端的电压相等，流过电阻A与B的电流之比：
；
[2]把两个电阻串联接入电路中，通过它们的电流相等，则电阻A与B电压之比：
。
32、在大站台设置充电柱，可随时充电 电能转化为化学能
【解析】物理信息：采用锂电池包为牵引电动机供电提供列车前进动力；物理知识：电能转化为机械能；
物理信息：运行噪音极低；物理知识：在声源处减弱噪声；
物理信息：在大站台设置充电柱，可随时充电；物理知识：电能转化为化学能．
33、做无规则运动 超出了分子力的作用范围，几乎没有作用力 10-10m
【详解】[1]“粽叶飘香” 是因为香味分子运动到空气中，吸入鼻子，这说明了分子在不停的做无规则运动；
[2]破镜不能重圆，是因为玻璃的硬度大，不像铅硬度小，玻璃放在一起不容易发生形变，玻璃分子间的距离大于分子直径的10倍以上，超出了分子力的作用范围，几乎没有作用力；
[3]若把分子看成一个小球，则一般分子直径的数量级为10-10m。
34、正比
【详解】欧姆定律的内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
【点睛】
本题考查了欧姆定律的内容，属于基础题目。
35、液化 汽化
【详解】[1] 镜面变模糊是因为镜面上有大量的小水珠，这些小水珠是空气中热的水蒸气遇到冷的镜面放热液化行成。
[2] 镜面由模糊变清晰，因为小水珠吸热蒸发，变成水蒸气了，是汽化现象。
36、30 14
【详解】由电路图知道，电阻R0 与滑动变阻器R串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
[1]由于串联电路中的总电压等于各分电压之和，所以，由知道，当电路中的电流I=0.2A时，电源的电压
U=IR0 +U滑 =0.2A×R0 +U滑
则
U滑 =U-0.2A×R0 ----------①
当电路中的电流I′=0.3A时，电源的电压
U=I′R0 +U滑 ′=0.3A×R0 +U滑′
则
U滑 ′=U-0.3A×R0 ----------②
由于电压表示数改变了3V，所以
U滑 -U滑′=（U-0.2A×R0 ）-（U-0.3A×R0 ）=3V
解得R0 =30Ω
[2]当滑片位于a点时，电路中的电流I′=0.3A，变阻器R消耗的电功率为1.5W，由P=UI知道，滑动变阻器两端的电压
则电源的电压：
U=I′R0 +U滑′=0.3A×30Ω+5V=14V
37、6 288 30
【详解】由电路图可知，定值电阻R0与电动机M并联，电流表A1测干路电流，电流表A2测R0支路的电流,因并联电路中各支路两端的电压相等，所以，由I=可知，电源的电压：
U=I0R0=0.3A×20Ω=6V；
1min内电路消耗的电能：
W=UIt=6V×0.8A×60s=288J；
因并联电路中干路电流等于各支路电流之和，所以，通过电动机的电流：
IM=I﹣I0=0.8A﹣0.3A=0.5A，
1min内电流通过电动机产生的热量：
Q=IM2Rt=（0.5A）2×2Ω×60s=30J．
38、电 电磁感应
【详解】[1][2]手压式电筒实质是一个发电机，发电机工作时机械能转化为电能，它是根据电磁感应现象工作的。
【点睛】
闭合电路的一部分导体在磁场中进行切割磁感线运动，导体中有感应电流产生，这种现象是电磁感应现象，发电机的根据电磁感应现象工作的，发电机工作时机械能转化为电能。
39、3A 0.12
【详解】[1]由图甲可知，指针偏转角度很小，说明量程选大了，即电流表选择了0～3A量程，M连接的是电流表的“3A”接线柱；
[2]因为使用电流表要选择合适的量程，所以电流表应选择0～0.6A量程，分度值是0.02A，故示数为0.12A。
40、50 10
【解析】电动机在10s内消耗的电能是W=UIt=5V×1A×10s=50J；产生的热量Q=I2Rt=（1A）2×1Ω×10s=10J．
三、实验题（每空1分，共2题，15分）
41、 并联电路的干路电流等于各支路电流之和 得出的结论
【详解】(1)[1]电流表与10Ω的电阻串联，如下图所示：
(2)[2]因为
0.46A=0.28A+0.18A，
故分析实验数据得出的探究结论是：并联电路的干路电流等于各支路电流之和；
(3)[3]为了验证该探究结论是否具有普遍性，该同学使用5Ω电阻分别与10Ω，15Ω电阻组成并联电路，重复上述实验，比较得出的结论是否一致。
42、同一位置（或“同一高度”） 控制变量 远 慢 匀速直线运动
【详解】(1)[1][2] 小车从不同高度滑下，到水平面时获得的速度不同，为了使小车在滑到水平面时的初速度相同，在实验中应让小车从同一斜面的同一高度由静止开始滑下，这里采取得的研究方法是控制变量法。
(2)[3][4]实验中发现：小车在毛巾表面上滑行的距离最短，在木板上滑行的距离最远，说明小车受到的阻力越小，速度减小得越慢，行驶的越远。
(3)[5]进一步推理可知，若水平面绝对光滑，即小车不受摩擦力，则小车的运动状态不变，即小车将做匀速直线运动。
四、计算题（每题10分，共2题，20分）
43、 (1) 48.4Ω；(2) 1.5kW•h；(3) 250W。
【详解】(1)根据P=，电炉丝正常工作时的电阻为：
R===48.4Ω；
(2)根据P=，正常通电1.5小时电流做的功为：
W=Pt=1kW×1.5h=1.5kW•h；
(3)电炉丝的电阻保持不变，当实际电压只有额定电压的50%时，根据P=，此时电炉的实际功率为：
P实====250W。
答：(1)电炉丝正常工作时的电阻为48.4Ω；
(2)正常通电1.5小时电流做的功为1.5kW•h；
(3)当实际电压只有额定电压的50%时，电炉的实际功率为250W。
44、490N。
【分析】知道排开水的体积和水的密度，利用阿基米德原理求出小海受到的浮力。
【详解】根据阿基米德原理可得：
。
答：小海受到的浮力为490N。
10Ω电阻所在支路的电流I1/A
15Ω电阻所在支路的电流I2/A
干路电流I/A
0.28
0.18
0.46
