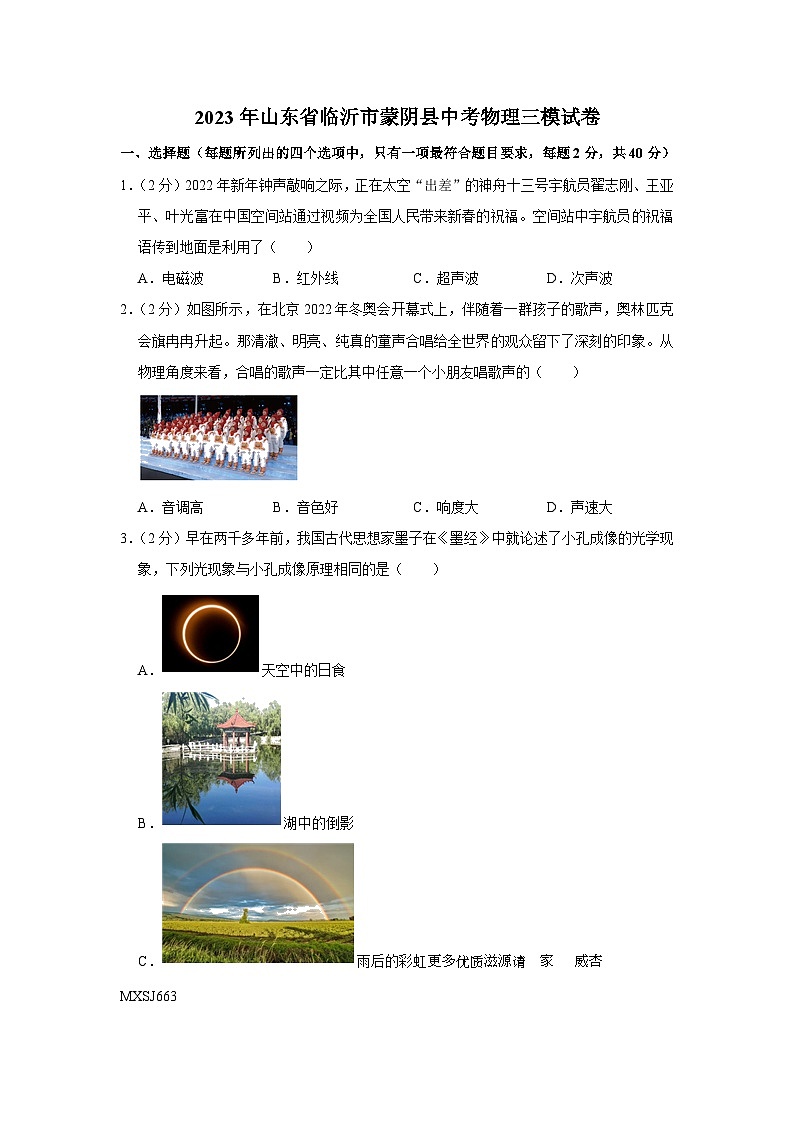

2023年山东省临沂市蒙阴县中考物理三模试卷

这是一份2023年山东省临沂市蒙阴县中考物理三模试卷，共33页。试卷主要包含了选择题，填空题，计算题等内容，欢迎下载使用。

1．（2分）2022年新年钟声敲响之际，正在太空“出差”的神舟十三号宇航员翟志刚、王亚平、叶光富在中国空间站通过视频为全国人民带来新春的祝福。空间站中宇航员的祝福语传到地面是利用了（ ）
A．电磁波B．红外线C．超声波D．次声波
2．（2分）如图所示，在北京2022年冬奥会开幕式上，伴随着一群孩子的歌声，奥林匹克会旗冉冉升起。那清澈、明亮、纯真的童声合唱给全世界的观众留下了深刻的印象。从物理角度来看，合唱的歌声一定比其中任意一个小朋友唱歌声的（ ）
A．音调高B．音色好C．响度大D．声速大
3．（2分）早在两千多年前，我国古代思想家墨子在《墨经》中就论述了小孔成像的光学现象，下列光现象与小孔成像原理相同的是（ ）
A．天空中的日食
B．湖中的倒影
C．雨后的彩虹更多优质滋源请 家 威杏 MXSJ663 D．镜头中的日落
4．（2分）“践行低碳环保，倡导绿色出行”，县政府新引进一批纯电动公共汽车。纯电动公共汽车的前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）
A．B．
C．D．
5．（2分）为了避免驾驶员在汽车行驶时低头看仪表造成事故，人们发明了如图甲所示的抬头显示器（简称HUD），如图乙所示是HUD工作原理图，将水平显示器上的行车数据通过前挡风玻璃呈现在正前方，驾驶员透过挡风玻璃（看作平面镜）往前方观看的时候，能够将车外的景象与竖直呈现的行车数据融合在一起，下列说法正确的是（ ）
A．挡风玻璃上所成的像是实像
B．挡风玻璃上所成的像是虚像
C．挡风玻璃上所成的像比原物体小
D．像和物体关于挡风玻璃不对称
6．（2分）下列关于热现象的一些说法，你认为正确的是（ ）
A．温度高的物体比温度低的物体含有的热量多
B．冰水混合物吸收热量时，温度升高，内能增加
C．高压锅是利用了水的沸点随气压的增大而降低的原理
D．海边比沙漠昼夜温度变化小，这与水比沙石比热容大有关
7．（2分）如图所示为“机器人餐厅”的机器人为顾客送餐时的情景。机器人接到指令后，内部的电动机会驱动其底部的轮子将美食送到指定客人的桌边。制作电动机依据的是下列四幅图中的（ ）
A．
B．
C．
D．
8．（2分）下列估测最接近实际的是（ ）
A．人洗澡时的水温约为60℃
B．一本九年级物理课本的质量约为200g
C．人正常步行的速度约为1.4km/h
D．家用电饭煲正常工作时的电流约为5A
9．（2分）下列现象中与冬天冰冻的衣服晾干吸放热情况相同的是（ ）
A．①②B．①④C．②③D．③④
10．（2分）如图所示是花滑运动员在北京冬奥会赛场表演的精彩瞬间。下列说法正确的是（ ）
A．她对冰面的压力和冰面对她的支持力是一对平衡力
B．她不用力蹬冰也能继续运动是因为具有惯性
C．她滑行过程中冰面对她的支持力做功
D．她脚下的冰刀受到的摩擦力和滑行速度大小有关
11．（2分）2020年珠峰高程测量登山队克服重重困难，实现我国专业测绘人员首次登珠测高，关于登山过程中涉及的物理知识，下列解释正确的是（ ）
A．登山员从山脚到山顶的过程中，其重力不做功
B．脚穿戴冰爪的登山靴，可以增大摩擦，利于攀登
C．登山靴锋利的冰爪，可以减小压强，利于插入冰雪中
D．携带氧气瓶供氧，可以减小山顶气压偏高带来的危险
12．（2分）如图是网球运动员挥拍击球的瞬间，网球（ ）
A．在下落的过程中，重力势能转化为动能
B．在上升的过程中，重力势能转化为动能
C．在空中运动的过程中，受到平衡力作用
D．因惯性力的作用，保持向前的运动状态
13．（2分）2018年10月20日9时05分，我国自主研制的首款大型水陆两栖飞机﹣﹣“鲲龙”AG600在湖北荆门漳河机场水上首飞成功。关于AG600，下列说法正确的是（ ）
A．受到的浮力大于重力才能漂浮在水面上
B．升空利用了“流速大压强大”的原理
C．在空中的大气压比水面处的大
D．在空中匀速巡航时受力平衡
14．（2分）我们应该“珍爱生命，安全用电”。下列做法符合安全用电原则的是（ ）
A．手机充电器长期插在插座上
B．用湿布擦拭工作的台灯
C．人触电时立即切断电源
D．用电器着火时立即用水浇灭
15．（2分）如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）
A．电流表A1测通过灯L1的电流
B．两电流表的示数一定不相同
C．两灯的亮度一定不相同
D．仅断开S2，电流表A2的示数不变
16．（2分）如图所示是体育中考测量肺活量的测试仪原理图，其中R1为定值电阻，气体传感器R2的电阻随气体压强的增大而减小，如果小强吹的气越多，则下列说法中正确的是（ ）
A．电流表示数不变
B．电流表示数变大
C．传感器R2两端的电压变大
D．R1消耗的电功率变小
17．（2分）如图所示，将标有“12V 6W”的灯泡L1和标有“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（ ）
A．两灯的实际功率之和等于 12W
B．两灯的实际功率之和大于 12W
C．灯泡L2 比灯泡L1 亮
D．灯泡L1 比灯泡L2 亮
18．（2分）2022年5月4日，我国13名科考队员成功登顶珠穆朗玛峰，如图所示是队员架设世界海拔最高自动气象站的情景。下列说法正确的是（ ）
A．珠峰峰顶的大气压约为1×105Pa
B．一名科考队员对雪地的压力约为650N
C．一名科考队员从山脚到山顶克服重力做功约为8848J
D．队员登峰过程中对肩上的背包不做功
19．（2分）如图所示，水平桌面上的甲、乙两只相同的塑料杯中分别装满水，把两个体积相同的小球分别放入两杯中，两小球静止时如图所示，则（ ）
A．甲杯中小球的质量大
B．乙杯中小球受到的浮力大
C．甲杯中溢出水的质量大
D．乙杯对水平桌面的压强大
20．（2分）图甲是小灯泡L1和L2的电流随电压变化的图象。将它们按图乙所示接入电路中，闭合开关S，小灯泡L1的实际功率为1W．下面的说法中正确的是（ ）
A．L1的电流为0.3AB．电流表的示数为0.5A
C．电源电压为4VD．灯泡L2的功率为0.6W
二、填空题（每空1分，共18分）
21．（15分）油电混合动力汽车作为新能源汽车的一种，越来越受到人们的青睐。其主要动力来源于汽车蓄电池，当电力不足时，可以使用汽油，并且在行驶时可以利用发电机给蓄电池充电，节能、环保、方便。
（1）当汽车使用蓄电池行驶时，电动机将 能转化为 能。当电力不足时，使用汽油当作动力，汽油属于 能源（选填“可再生、不可再生”）在利用汽油行驶时发电机给蓄电池充电，此时蓄电池可看作 （选填“电源”或“用电器”）。
（2）冬天早上开车时，车前面的挡风玻璃上常常会出现水雾，阻挡驾驶员的视线，这些水雾是车内的水蒸气 形成的（填物态变化名称）。这些水雾在前档玻璃的 边。（选填“里、外”）
（3）汽车的刹车系统由两部分组成，前一部分是一个杠杆，它属于 杠杆。（选填“省力、费力、等臂”）。后一部分是相当于一个液压机，他是利用了 原理。汽车刹车时，车的机械能 （选填“变大、变小、不变”）。为了驾驶员的安全，汽车前边都安装了安全气囊，它是在汽车发生剧烈碰撞时为了减少由于 而对驾驶员造成的伤害。汽车的轮胎上有很多花纹，这是通过 来增大摩擦。当汽车紧急刹车时，轮胎会冒黑烟，这是通过 方式来改变轮胎的内能。同时我们还会闻到一股烧焦的味道，这是由于分子 。
（4）现在汽车的涂装非常的漂亮，我们看见车是蓝色的，是因为车身 蓝色的光。汽车高速行驶时一段时间后，车身上会沾上很多灰尘，这是因为车在行驶时与空气摩擦，带上了静电从而 灰尘的原因。
22．（3分）如图所示的电路中，电源电压为12V，闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的电功率是 W，此时R1连入电路的阻值为 Ω。通电1分钟，电流通过R2做的功是 J。
三、作图与实验题（23-24题共2分，第25题4分，第26题6分，第27题5分，第28题7分，共24分
23．（1分）如图所示，无人机水平飞行过程中，请画出小球所受重力G的示意图。
24．（1分）请标出图中通电螺线管小磁针的N极。
25．（4分）在“探究凸透镜成像规律的实验”中：
（1）如图甲所示，是小明确定焦距时所做的实验，则该凸透镜的焦距为 cm。
（2）图乙中的实验，随着蜡烛燃烧变短，烛焰在光屏上的像会向 （填“上”或“下”）移动。
（3）在上一步实验调整好像的位置后，小明取了一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能呈清晰的像，可将光屏适当向 （填“左”或“右”）移动。
（4）当蜡烛放在28cm刻度处，调整光屏的位置，在光屏上能看到倒立、 的实像。
26．（6分）小明同学为了测量小石块密度，进行以下实验。
（1）首先将天平放在水平桌面上，将游码移至称量标尺左端的“0”刻度线上，发现指针的位置如图甲所示，则需将平衡螺母向 调节；
（2）用调节好的天平测量小石块质量时，通过加减砝码后，天平的指针仍如图甲所示，此时小凯应 ，使天平横梁平衡；
（3）天平平衡时所用的砝码和游码的位置如图乙所示，则小石块质量为 g；
（4）将石块放入盛水的量筒中，量筒前后液面如图丙、丁所示，则小石块的体积为 cm3；
（5）小石块的密度为 g/cm3。
（6）若小石块能够吸水，则密度的测量结果将 。（选填“偏大、偏小、正确”）
27．（5分）小海用图甲所示装置探究水的沸腾特点。
（1）实验中应该按照 的顺序组装器材（选填“自下而上、自上而下”）。
（2）实验过程中，某时刻温度计的示数如图乙所示，此时水的温度为 ℃。
（3）水沸腾后，撤去酒精灯，烧杯中的水还能够沸腾一段时间，是因为 。
（4）小海根据实验数据绘制出了水沸腾时温度和时间关系的曲线（如图丙所示）。由图像可知当地的大气压 （填“高于”、“等于”或“低于”）一个标准大气压。
（5）小海看到，从水温达到90℃到水沸腾共用时10min。为了节约课堂时间，请你给小海提出一条合理化建议： 。
28．（7分）小华同学用电流表和电压表测量小灯泡发光时的电阻，选用的小灯泡标有“2.5V”的字样，电源电压恒为4.5V。
（1）请你用笔画线代替导线，将图甲的实物图补充完整。要求滑动变阻器的滑片向左滑动时它的电阻增大，导线不交叉，电压表选择合适的量程。
（2）闭合开关后，发现电压表无示数，而电流表有示数。经检查，导线连接完好，则故障可能是小灯泡 （选填“断路”或“短路”）。
（3）故障排除后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示，此时小灯泡两端的电压为 V。要测量小灯泡正常发光时的电阻，应将图甲中滑动变阻器的滑片向 （选填“左”或“右”）端适当移动。
（4）根据实验数据，作出小灯泡工作时I﹣U的关系图像如图丙所示，由图像可知，小灯泡正常发光时的电阻为 Ω；不同电压下，小灯泡的电阻值不同，小灯泡的电阻值会随温度的升高而变 。
（5）为保证实验顺利进行，应选用 （选填序号）滑动变阻器。
A.“10Ω，0.5A”
B.“50Ω，0.3A”
C.“100Ω，0.2A”
四、计算题（第29题8分，第30题10分，共18分）
29．（8分）某电水壶的铭牌信息如表所示，电水壶在标准大气压下工作，把电水壶装满初温为20℃的水后闭合开关，将水烧开，已知c水＝4.2×103J/（kg•℃），电水壶烧水过程中的能量转化效率是80%。求：
①电水壶正常工作时的电流；
②水吸收的热量；
③把这些水烧开所需要的时间。
30．（10分）2019年12月17日，中国第一艘国产航母“山东舰”正式入役。据军迷推测，航母最大航速可达15m/s，重型舰载机歼15，最大起飞重量（满载）32.5吨，起落架轮胎着地总面积0.5m2，在航母上的最大起飞距离是195米，滑跃起飞时间7s，两台发动机，每台最大推力1.4×105N。（ρ水＝1.0×103kg/m3，g＝10N/kg）求：
（1）山东号每小时最大航程多少？
（2）歼15满载水平静止停靠在航母上时，对甲板的压强为多少？（g＝10N/kg）
（3）歼15以最大推力按最大起飞距离起飞，离开甲板前发动机共做多少功？
（4）舱底某处距水面1.5m，水对该处产生的压强是多少？
2023年山东省临沂市蒙阴县中考物理三模试卷
（参考答案）
一、选择题（每题所列出的四个选项中，只有一项最符合题目要求，每题2分，共40分）
1．（2分）2022年新年钟声敲响之际，正在太空“出差”的神舟十三号宇航员翟志刚、王亚平、叶光富在中国空间站通过视频为全国人民带来新春的祝福。空间站中宇航员的祝福语传到地面是利用了（ ）
A．电磁波B．红外线C．超声波D．次声波
【解答】解：空间站与地面之间是真空，真空不能传声，声音的传播需要介质，故空间站中宇航员的祝福语是通过电磁波传到地面的，故A符合题意，BCD不符合题意。
故选：A。
2．（2分）如图所示，在北京2022年冬奥会开幕式上，伴随着一群孩子的歌声，奥林匹克会旗冉冉升起。那清澈、明亮、纯真的童声合唱给全世界的观众留下了深刻的印象。从物理角度来看，合唱的歌声一定比其中任意一个小朋友唱歌声的（ ）
A．音调高B．音色好C．响度大D．声速大
【解答】解：合唱的歌声一定比其中任意一个小朋友唱歌声的响度大，故C正确。
故选：C。
3．（2分）早在两千多年前，我国古代思想家墨子在《墨经》中就论述了小孔成像的光学现象，下列光现象与小孔成像原理相同的是（ ）
A．天空中的日食
B．湖中的倒影
C．雨后的彩虹
D．镜头中的日落
【解答】解：A、天空中的日食是由于光的直线传播形成，与小孔成像的原理相同，故A符合题意；
B、湖中的倒影是由于光的反射形成的，故B不符合题意；
C、雨后的彩虹是由于光的色散形成的，故C不符合题意；
D、镜头中的日落是由于光的反射形成的，故D不符合题意。
故选A。

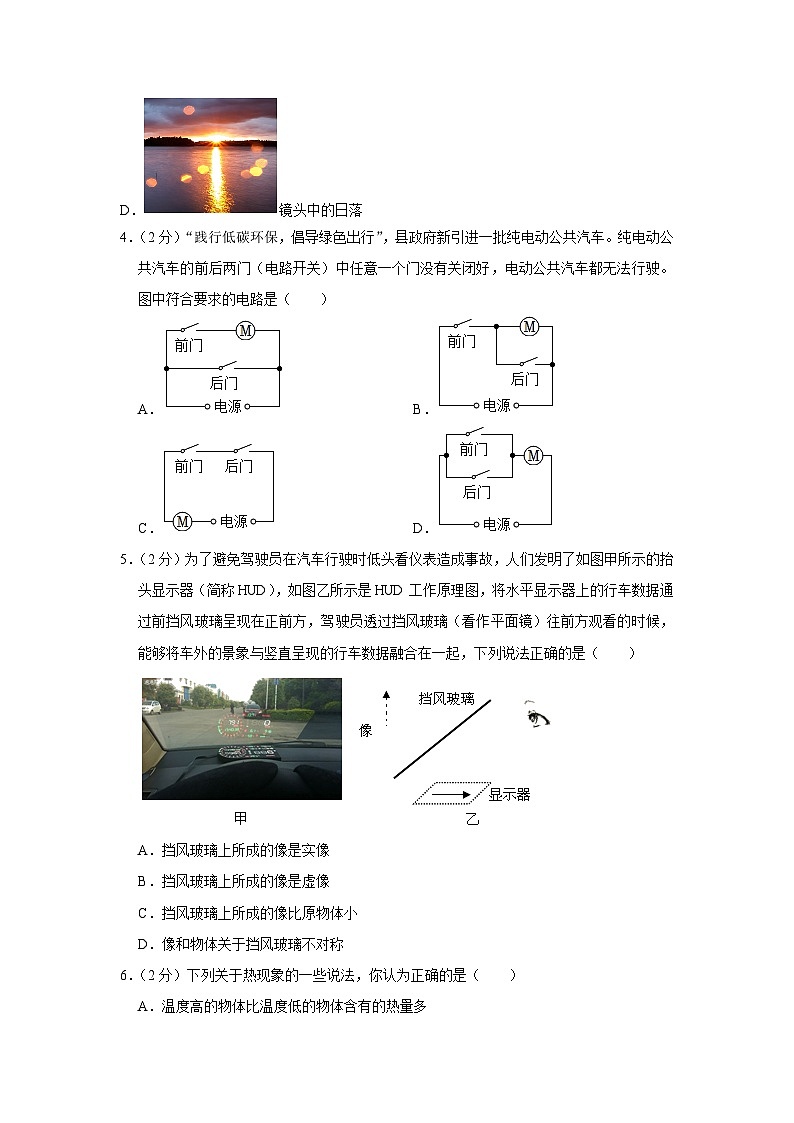

4．（2分）“践行低碳环保，倡导绿色出行”，县政府新引进一批纯电动公共汽车。纯电动公共汽车的前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）
A．B．
C．D．
【解答】解：由题知，电动机要由前、后两门（电路开关）关闭同时控制，任意一个门没有关闭好电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机，符合要求的电路只有C图。
故选：C。
5．（2分）为了避免驾驶员在汽车行驶时低头看仪表造成事故，人们发明了如图甲所示的抬头显示器（简称HUD），如图乙所示是HUD工作原理图，将水平显示器上的行车数据通过前挡风玻璃呈现在正前方，驾驶员透过挡风玻璃（看作平面镜）往前方观看的时候，能够将车外的景象与竖直呈现的行车数据融合在一起，下列说法正确的是（ ）
A．挡风玻璃上所成的像是实像
B．挡风玻璃上所成的像是虚像
C．挡风玻璃上所成的像比原物体小
D．像和物体关于挡风玻璃不对称
【解答】解：A、挡风玻璃相当于平面镜，根据平面镜成像特点可知，挡风玻璃上所成的像是正立的虚像，故A错误；
B、挡风玻璃相当于平面镜，所成的像是由于光的反射形成的虚像，故B正确；
CD、根据平面镜成像特点，像和物关于镜面对称，所成的像与物体等大，故CD错误。
故选：B。
6．（2分）下列关于热现象的一些说法，你认为正确的是（ ）
A．温度高的物体比温度低的物体含有的热量多
B．冰水混合物吸收热量时，温度升高，内能增加
C．高压锅是利用了水的沸点随气压的增大而降低的原理
D．海边比沙漠昼夜温度变化小，这与水比沙石比热容大有关
【解答】解：A、热量是一个过程量，不能说物体含有多少热量，故A错误；
B、冰水混合物吸收热量，处于熔化过程，温度不变，内能变大，故B错误；
C、高压锅是利用了水的沸点随气压的增大而升高的原理工作的，故C错误；
D、由于水的比热容较大，和质量相同的其它物质相比，吸收相同的热量，水的温度变化小，因此，海边比沙漠昼夜温度变化小，这与水比沙石比热容大有关，故D正确。
故选：D。

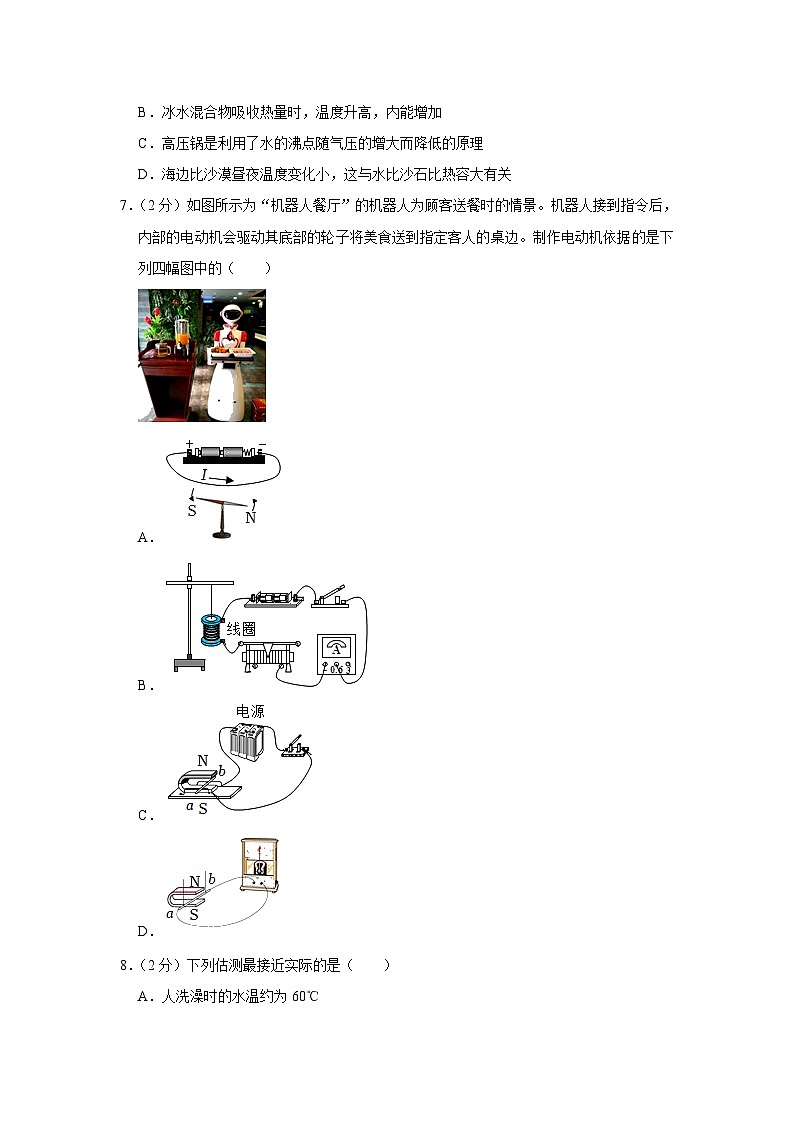

7．（2分）如图所示为“机器人餐厅”的机器人为顾客送餐时的情景。机器人接到指令后，内部的电动机会驱动其底部的轮子将美食送到指定客人的桌边。制作电动机依据的是下列四幅图中的（ ）
A．
B．
C．
D．
【解答】解：制作电动机依据是通电导体在磁场中受力运动；
A、该实验为奥斯特实验，说明通电导线周围存在着磁场，故A错误；
B、通电线圈具有磁性，利用的是电流的磁效应，故B错误；
C、该装置研究的是通电导体在磁场中受力而运动，电动机是依据此原理制成的，故C正确；
D．实验中，导体ab沿水平方向运动时，做切割磁感线运动，导体中会产生感应电流，这是电磁感应现象，是发电机的工作原理，故D错误。
故选：C。
8．（2分）下列估测最接近实际的是（ ）
A．人洗澡时的水温约为60℃
B．一本九年级物理课本的质量约为200g
C．人正常步行的速度约为1.4km/h
D．家用电饭煲正常工作时的电流约为5A
【解答】解：A、人的正常体温为37℃，洗澡时的水温比正常体温稍高，约为40℃，故A错误；
B、一本九年级物理课本的质量约为300g，故B错误；
C、人正常步行的速度约为1.1m/s＝1.1×3.6km/h≈4km/h，故C错误；
D、家用电饭煲的功率约为P＝1000W，故由P＝UI可得，其正常工作时的电流约为：I＝，接近于5A，故D正确。
故选：D。
9．（2分）下列现象中与冬天冰冻的衣服晾干吸放热情况相同的是（ ）
A．①②B．①④C．②③D．③④
【解答】解：冬天冰冻的衣服晾干是升华现象，升华吸热；
①冰雪消融是熔化现象，熔化吸热；
②常温下干冰变小是升华现象，升华吸热；
③雾是空气中的水蒸气遇冷液化为液态的小水滴，液化放热；
④霜是空气中的水蒸气遇冷凝华为固态的冰晶，凝华放热。
故BCD错误，A正确。
故选：A。
10．（2分）如图所示是花滑运动员在北京冬奥会赛场表演的精彩瞬间。下列说法正确的是（ ）
A．她对冰面的压力和冰面对她的支持力是一对平衡力
B．她不用力蹬冰也能继续运动是因为具有惯性
C．她滑行过程中冰面对她的支持力做功
D．她脚下的冰刀受到的摩擦力和滑行速度大小有关
【解答】解：A、她对冰面的压力与冰面对她的支持力作用在不同的物体上，它们不是一对平衡力，它们是作用力与反作用力，故A错误；
B、她不用力蹬冰也能继续运动，是由于她具有惯性，仍要保持原来的运动状态，故B正确；
C、她滑行过程中冰面对她的支持力竖直向上，她运动的方向在水平面上，故在力的方向上没有通过距离，因此支持力不做功，故C错误；
D、压力和接触面粗糙程度不变，则她脚下的冰刀受到的摩擦力不变，摩擦力和滑行速度大小无关，故D错误。
故选：B。
11．（2分）2020年珠峰高程测量登山队克服重重困难，实现我国专业测绘人员首次登珠测高，关于登山过程中涉及的物理知识，下列解释正确的是（ ）
A．登山员从山脚到山顶的过程中，其重力不做功
B．脚穿戴冰爪的登山靴，可以增大摩擦，利于攀登
C．登山靴锋利的冰爪，可以减小压强，利于插入冰雪中
D．携带氧气瓶供氧，可以减小山顶气压偏高带来的危险
【解答】解：A、登山员从山脚到山顶的过程中，受重力并且在重力方向上移动了距离，重力做功，故A错误；
B、穿上冰爪，增大了接触面的粗糙程度，在压力一定的情况下可以增大摩擦力，故B正确；
D、登山靴的冰爪底部非常锋利，可以增大压强，利于插入冰雪中，而不是增大压力，故C错误；
D、由于海拔越高，气压越低，同时空气中的氧气也越稀薄，因此，携带氧气瓶供氧，可以减小山顶气压偏低带来的危险，故D错误。
故选：B。
12．（2分）如图是网球运动员挥拍击球的瞬间，网球（ ）
A．在下落的过程中，重力势能转化为动能
B．在上升的过程中，重力势能转化为动能
C．在空中运动的过程中，受到平衡力作用
D．因惯性力的作用，保持向前的运动状态
【解答】解：AB、网球下落时，速度增大，动能增大，高度减小，重力势能减小，重力势能转化成动能，在上升的过程中，动能转化为重力势能，故A正确，B错误；
C、网球在空中飞行过程中速度和方向都发生变化，所以不是受到平衡力的作用，故B错误；
D、网球由于惯性向前运动，惯性不是力，不能说惯性的作用，故D错误。
故选：A。
13．（2分）2018年10月20日9时05分，我国自主研制的首款大型水陆两栖飞机﹣﹣“鲲龙”AG600在湖北荆门漳河机场水上首飞成功。关于AG600，下列说法正确的是（ ）
A．受到的浮力大于重力才能漂浮在水面上
B．升空利用了“流速大压强大”的原理
C．在空中的大气压比水面处的大
D．在空中匀速巡航时受力平衡
【解答】解：A、飞机在水面上静止时，处于漂浮状态，受到的浮力等于飞机的重力，故A错误；
B、飞机起飞时，机翼上方的空气流速大、压强小，机翼下方的空气流速小、压强大，从而产生向上的升力，故B错误；
C、越到高空，空气越稀薄，因此飞机升入高空后，飞机外的大气压将减小，故C错误；
D、飞机在空中匀速巡航时处于平衡状态，受平衡力的作用，故D正确。
故选：D。
14．（2分）我们应该“珍爱生命，安全用电”。下列做法符合安全用电原则的是（ ）
A．手机充电器长期插在插座上
B．用湿布擦拭工作的台灯
C．人触电时立即切断电源
D．用电器着火时立即用水浇灭
【解答】解：
A、将手机充电器长期插在电源插座上可能会使充电器因发热而引起火灾，故A不符合安全用电要求；
B、湿布是容易导电的物体，用湿布擦拭正在发光的电灯或其它用电器时，容易引起人体触电，故B不符合安全用电要求；
C、发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故C符合安全用电要求；
D、由于生活用水是导体，用电器着火时不能用水浇灭，故D不符合安全用电要求。
故选：C。
15．（2分）如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）
A．电流表A1测通过灯L1的电流
B．两电流表的示数一定不相同
C．两灯的亮度一定不相同
D．仅断开S2，电流表A2的示数不变
【解答】解：闭合开关后，两灯泡并联；
A、电流表A1串联在支路上，测量通过灯L2的电流，故A错误；
B、电流表A2串联在干路上，测量干路电流，根据并联电路的电流特点可知：干路电流等于各支路电流之和，则A2示数大于A1的示数，故B正确；
C、两灯的规格未知，它们的亮度有可能相同，也可能不同，故C错误；
D、断开S2之前，电流表A2测量通过两条支路的电流之后，断开S2之后，电流表A2测量通过L1的电流，故A2的示数变小，故D错误。
故选：B。
16．（2分）如图所示是体育中考测量肺活量的测试仪原理图，其中R1为定值电阻，气体传感器R2的电阻随气体压强的增大而减小，如果小强吹的气越多，则下列说法中正确的是（ ）
A．电流表示数不变
B．电流表示数变大
C．传感器R2两端的电压变大
D．R1消耗的电功率变小
【解答】解：由电路图可知，定值电阻R1和气体传感器R2串联，电流表测电路中的电流，
因气体传感器R2的电阻随气体压强的增大而减小，
所以，小强吹的气越多，R2的电阻减小，电路的总电阻变小，
由I＝可知，电路中的电流变大，即电流表示数变大，故A错误、B正确；
由U＝IR可知，R1两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压变小，故C错误；
由P＝UI可知，R1消耗的电功率变大，故D错误。
故选：B。
17．（2分）如图所示，将标有“12V 6W”的灯泡L1和标有“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（ ）
A．两灯的实际功率之和等于 12W
B．两灯的实际功率之和大于 12W
C．灯泡L2 比灯泡L1 亮
D．灯泡L1 比灯泡L2 亮
【解答】解：（1）灯泡L1的电阻R1＝＝＝24Ω，灯泡L2的电阻R2＝＝＝6Ω，
并联接在6V的电源上，灯泡L1的实际功率P实1＝＝＝1.5W，
灯泡L2的实际功率P实2＝6W。
因为灯泡的亮度取决于实际功率，故灯泡L2比灯泡L1亮，故C正确，D错误；
（2）两灯的实际功率之和P总＝P实1+P实2＝1.5W+6W＝7.5W，小于12W，故AB错误。
故选：C。
18．（2分）2022年5月4日，我国13名科考队员成功登顶珠穆朗玛峰，如图所示是队员架设世界海拔最高自动气象站的情景。下列说法正确的是（ ）
A．珠峰峰顶的大气压约为1×105Pa
B．一名科考队员对雪地的压力约为650N
C．一名科考队员从山脚到山顶克服重力做功约为8848J
D．队员登峰过程中对肩上的背包不做功
【解答】解：
A、珠穆朗玛峰顶的海拔高，空气稀薄，峰顶的大气压远小于1标准大气压1×105Pa，故A错误；
B、科考队员的质量在65kg左右，队员对雪地的压力约等于其重力，即F＝G＝mg＝65kg×10N/kg＝650N，故B正确；
C、从珠峰的山脚到山顶的高度约为3000m（并非海拔高度），
则一名科考队员从山脚到山顶克服重力做功约为：W＝Gh＝650N×3000m＝1.95×106J，远大于8848J，故C错误；
D、队员登峰过程中对肩上背包有向上的力，且背包向上移动了距离，所以队员对背包做了功，故D错误。
故选：B。
19．（2分）如图所示，水平桌面上的甲、乙两只相同的塑料杯中分别装满水，把两个体积相同的小球分别放入两杯中，两小球静止时如图所示，则（ ）
A．甲杯中小球的质量大
B．乙杯中小球受到的浮力大
C．甲杯中溢出水的质量大
D．乙杯对水平桌面的压强大
【解答】解：
ABC、两个小球的体积相同，由图可知，乙中小球排开的水的体积大，根据阿基米德原理F浮＝ρ液gV排可知，乙中小球受到的浮力大；根据阿基米德原理F浮＝G排＝m排g可知，乙杯中溢出水的质量大；
甲中小球漂浮，受到的浮力等于自身的重力；乙杯中小球悬浮，受到的浮力等于自身的重力，由于乙杯中小球受到的浮力大，所以乙杯中小球的重力大，根据m＝可知，乙杯中小球的质量大，甲杯中小球的质量小；故AC错误，B正确；
D、甲杯中小球排开的水的重力等于小球的重力，乙杯中小球排开的水的重力等于小球的重力；杯子的重力相同，所以杯子重力、杯中水的重力、小球的重力的和是相同的，受力面积相同，根据p＝可知，桌面受到的压强相同，故D错误。
故选：B。
20．（2分）图甲是小灯泡L1和L2的电流随电压变化的图象。将它们按图乙所示接入电路中，闭合开关S，小灯泡L1的实际功率为1W．下面的说法中正确的是（ ）
A．L1的电流为0.3AB．电流表的示数为0.5A
C．电源电压为4VD．灯泡L2的功率为0.6W
【解答】解：
由图象可知，当L1两端的电压U1＝2V，通过的电流I1＝0.5A时，L1的实际功率为1W，故A错误；
由乙图知，两灯并联，电流表测干路电流，
因为并联电路中各支路两端的电压相等，所以电源的电压：
U＝U2＝U1＝2V，故C错误；
由图象可知，通过L2的电流I2＝0.3A，
所以L2的实际功率：
P2＝U2I2＝2V×0.3A＝0.6W，故D正确；
因并联电路中干路电流等于各支路电流之和，所以干路电流表的示数：
I＝I1+I2＝0.5A+0.3A＝0.8A，故B错误；
故选：D。
二、填空题（每空1分，共18分）
21．（15分）油电混合动力汽车作为新能源汽车的一种，越来越受到人们的青睐。其主要动力来源于汽车蓄电池，当电力不足时，可以使用汽油，并且在行驶时可以利用发电机给蓄电池充电，节能、环保、方便。
（1）当汽车使用蓄电池行驶时，电动机将 电 能转化为 机械 能。当电力不足时，使用汽油当作动力，汽油属于 不可再生 能源（选填“可再生、不可再生”）在利用汽油行驶时发电机给蓄电池充电，此时蓄电池可看作 用电器 （选填“电源”或“用电器”）。
（2）冬天早上开车时，车前面的挡风玻璃上常常会出现水雾，阻挡驾驶员的视线，这些水雾是车内的水蒸气 液化 形成的（填物态变化名称）。这些水雾在前档玻璃的 里 边。（选填“里、外”）
（3）汽车的刹车系统由两部分组成，前一部分是一个杠杆，它属于 省力 杠杆。（选填“省力、费力、等臂”）。后一部分是相当于一个液压机，他是利用了 帕斯卡 原理。汽车刹车时，车的机械能 变小 （选填“变大、变小、不变”）。为了驾驶员的安全，汽车前边都安装了安全气囊，它是在汽车发生剧烈碰撞时为了减少由于 惯性 而对驾驶员造成的伤害。汽车的轮胎上有很多花纹，这是通过 增大接触面的粗糙程度 来增大摩擦。当汽车紧急刹车时，轮胎会冒黑烟，这是通过 做功 方式来改变轮胎的内能。同时我们还会闻到一股烧焦的味道，这是由于分子 在不停地做无规则运动 。
（4）现在汽车的涂装非常的漂亮，我们看见车是蓝色的，是因为车身 反射 蓝色的光。汽车高速行驶时一段时间后，车身上会沾上很多灰尘，这是因为车在行驶时与空气摩擦，带上了静电从而 吸引 灰尘的原因。
【解答】解：（1）当汽车使用蓄电池行驶时，电动机将电能转化为机械能。当电力不足时，使用汽油当作动力，汽油不能在短期内从自然界得到补充，属于不可再生能源；在利用汽油行驶时发电机给蓄电池充电，此时蓄电池消耗电能，可看作用电器。
（2）冬天早上开车时，车前面的挡风玻璃上常常会出现水雾，阻挡驾驶员的视线，这些水雾是车内的水蒸气液化形成的。车内温度高，车内的热水蒸气遇到冷的玻璃液化成小水珠沾在前挡风玻璃里边。
（3）汽车的刹车系统由两部分组成，前一部分是一个杠杆，使用时动力臂大于阻力臂，属于省力杠杆。后一部分是相当于一个液压机，他是利用了帕斯卡原理。汽车刹车时，车的部分机械能转化成内能，因此车的机械能会变小。为了驾驶员的安全，汽车前边都安装了安全气囊，在汽车发生剧烈碰撞时气囊会自动充气弹出，可以减少由于惯性而对驾驶员造成的伤害。汽车的轮胎上有很多花纹，这是在压力一定时，通过增大接触面的粗糙程度来增大摩擦。当汽车紧急刹车时，车轮在地面上摩擦，克服摩擦做功，因此轮胎表面温度急剧升高，轮胎会冒黑烟，这是通过做功方式来改变轮胎的内能。同时我们还会闻到一股烧焦的味道，这是由于分子在不停地做无规则运动。
（4）现在汽车的涂装非常的漂亮，我们看见车是蓝色的，是因为车身反射蓝色的光。汽车高速行驶时一段时间后，车身上会沾上很多灰尘，这是因为车在行驶时与空气摩擦，带上了静电从而吸引灰尘的原因。
故答案为：（1）电；机械；不可再生；用电器；
（2）液化；里；
（3）省力；帕斯卡；变小；惯性；增大接触面的粗糙程度；做功；在不停地做无规则运动；
（4）反射；吸引。
22．（3分）如图所示的电路中，电源电压为12V，闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的电功率是 1.6 W，此时R1连入电路的阻值为 20 Ω。通电1分钟，电流通过R2做的功是 192 J。
【解答】解：由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压U1，电流表测电路中的电流；
电阻R2两端的电压U2＝U﹣U1＝12V﹣8V＝4V，
电阻R2的电功率P2＝U2I＝4V×0.4A＝1.6W；
电阻R2的阻值R2＝＝＝10Ω，
此时R1连入电路的阻值R1＝＝＝20Ω；
通电1分钟，电流通过R2做的功W1＝U1It＝8V×0.4A×60s＝192J
故答案为：1.6；20；192。
三、作图与实验题（23-24题共2分，第25题4分，第26题6分，第27题5分，第28题7分，共24分
23．（1分）如图所示，无人机水平飞行过程中，请画出小球所受重力G的示意图。
【解答】解：小球受到的重力的方向始终是竖直向下的，重力作用在物体的重心上，如图所示：
24．（1分）请标出图中通电螺线管小磁针的N极。
【解答】解：（1）用右手握住螺线管，四指指向电流的方向，大拇指所指的方向是电磁铁的N极。所以螺线管的右端是N极，左端是S极。
（2）根据同名磁极相互排斥，异名磁极相互吸引判断小磁针的右端是N极，左端是S极。如图所示：
。
25．（4分）在“探究凸透镜成像规律的实验”中：
（1）如图甲所示，是小明确定焦距时所做的实验，则该凸透镜的焦距为 11.0 cm。
（2）图乙中的实验，随着蜡烛燃烧变短，烛焰在光屏上的像会向 上 （填“上”或“下”）移动。
（3）在上一步实验调整好像的位置后，小明取了一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能呈清晰的像，可将光屏适当向 右 （填“左”或“右”）移动。
（4）当蜡烛放在28cm刻度处，调整光屏的位置，在光屏上能看到倒立、 等大 的实像。
【解答】解：（1）平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这个点是凸透镜的焦点，凸透镜到焦点的距离为41.0cm﹣30.0cm＝11.0cm，则凸透镜的焦距为f＝11.0cm；
（2）蜡烛在燃烧中不断缩短，向下移动，根据经过光心的光线的传播方向不变可知，光屏上的像向上移动；
（3）近视眼镜是凹透镜，凹透镜对光线有发散作用，使原来会聚的光线推迟会聚，光屏向右远离凸透镜，才能在光屏上得到清晰的像；
（4）当蜡烛放在28cm刻度处，此时u＝50.00﹣28.0cm＝22.0cm＝2f，在光屏上能看到倒立、等大的实像。
故答案为：（1）11.0；（2）上；（3）右；（4）等大。
26．（6分）小明同学为了测量小石块密度，进行以下实验。
（1）首先将天平放在水平桌面上，将游码移至称量标尺左端的“0”刻度线上，发现指针的位置如图甲所示，则需将平衡螺母向 右 调节；
（2）用调节好的天平测量小石块质量时，通过加减砝码后，天平的指针仍如图甲所示，此时小凯应 向右移动游码 ，使天平横梁平衡；
（3）天平平衡时所用的砝码和游码的位置如图乙所示，则小石块质量为 51.4 g；
（4）将石块放入盛水的量筒中，量筒前后液面如图丙、丁所示，则小石块的体积为 20 cm3；
（5）小石块的密度为 2.57 g/cm3。
（6）若小石块能够吸水，则密度的测量结果将 偏大 。（选填“偏大、偏小、正确”）
【解答】解：（1）图甲所示天平指针左偏，故向右调节平衡螺母；
（2）用调节好的天平测量小石块质量时，通过加减砝码后，天平的指针仍向左偏，说明此时物体质量大于砝码的总质量，故向右移动游码，使天平横梁平衡；
（3）由图乙可知，小石块质量m＝30g+20g+1.4g＝51.4g；
（4）图丙所示水的体积为40cm3，图丁所示石块和水的总体积为60cm3，石块的体积V＝60cm3﹣40cm3＝20cm3；
（5）小石块的密度。
（6）若小石块吸水，则会造成体积测量偏小，由ρ＝可知，所测小石块的密度会偏大。
故答案为：（1）右；（2）向右移动游码；（3）51.4；（4）20；（5）2.57；2.57×103；（6）偏大。
27．（5分）小海用图甲所示装置探究水的沸腾特点。
（1）实验中应该按照 自下而上 的顺序组装器材（选填“自下而上、自上而下”）。
（2）实验过程中，某时刻温度计的示数如图乙所示，此时水的温度为 94 ℃。
（3）水沸腾后，撤去酒精灯，烧杯中的水还能够沸腾一段时间，是因为 石棉网的温度高于水的沸点，水还能从石棉网吸收热量 。
（4）小海根据实验数据绘制出了水沸腾时温度和时间关系的曲线（如图丙所示）。由图像可知当地的大气压 低于 （填“高于”、“等于”或“低于”）一个标准大气压。
（5）小海看到，从水温达到90℃到水沸腾共用时10min。为了节约课堂时间，请你给小海提出一条合理化建议： 减少水的质量 。
【解答】解：（1）在探究水沸腾的实验时，组装实验器材一般是自下而上的组装，因为要先确定好酒精灯的位置，酒精灯的外焰温度最高，实验加热时要用酒精灯的外焰进行加热，所以先确定好外焰大概位置，然后固定好石棉网，从而烧杯、温度计自下而上的安装；
（2）由图知温度计分度值是1℃，示数为94℃；
（3）实验结束撤去酒精灯，停止加热后水还会沸腾一段时间，是因为石棉网的温度高于水的沸点，水还能从石棉网吸收热量；
（4）根据图丙可知水的沸点是98℃，当地大气压低于一个标准大气压；
（5）小海看到，从水温达到90℃到水沸腾共用时10min。为了节约课堂时间，可以减少水的质量，让水更快的沸腾。
故答案为：（1）自下而上；（2）94；（3）石棉网的温度高于水的沸点，水还能从石棉网吸收热量；（4）低于；（5）减少水的质量。
28．（7分）小华同学用电流表和电压表测量小灯泡发光时的电阻，选用的小灯泡标有“2.5V”的字样，电源电压恒为4.5V。
（1）请你用笔画线代替导线，将图甲的实物图补充完整。要求滑动变阻器的滑片向左滑动时它的电阻增大，导线不交叉，电压表选择合适的量程。
（2）闭合开关后，发现电压表无示数，而电流表有示数。经检查，导线连接完好，则故障可能是小灯泡 短路 （选填“断路”或“短路”）。
（3）故障排除后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示，此时小灯泡两端的电压为 1.8 V。要测量小灯泡正常发光时的电阻，应将图甲中滑动变阻器的滑片向 右 （选填“左”或“右”）端适当移动。
（4）根据实验数据，作出小灯泡工作时I﹣U的关系图像如图丙所示，由图像可知，小灯泡正常发光时的电阻为 10 Ω；不同电压下，小灯泡的电阻值不同，小灯泡的电阻值会随温度的升高而变 大 。
（5）为保证实验顺利进行，应选用 B （选填序号）滑动变阻器。
A.“10Ω，0.5A”
B.“50Ω，0.3A”
C.“100Ω，0.2A”
【解答】解：（1）小灯泡标有“2.5V”的字样，故电压表选用小量程并联在灯泡两端；滑动变阻器的滑片向左滑动时它的电阻增大，故滑动变阻器选用右下接线柱与开关串联在电路中，如下图所示：
；
（2）闭合开关后，发现电流表有示数，说明电路是通路，电压表无示数，说明电压表并联的电路短路，即故障可能是小灯泡短路；
（3）故障排除后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为1.8V，小于灯泡额定电压2.5V，要测量小灯泡正常发光时的电阻，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将图甲中滑动变阻器的滑片向右端适当移动；
（4）由图丙可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.25A，则小灯泡正常发光时的电阻为：
R＝＝＝10Ω；
由图丙可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P＝UI可知，灯泡功率变大，温度升高，灯丝的电阻随温度的升高而增大；
（5）由丙图可知，当灯泡两端的电压为2.5V时，灯泡正常发光，此时通过灯泡的电流为0.25A，
当灯泡两端的电压为0.5V时，通过灯泡的电流为0.1A，此时灯泡的电阻：RL1＝＝＝5Ω，
电源电压为4.5V，闭合开关，灯泡和滑动变阻器串联接入电路，
串联电路各处电流相等，由欧姆定律可得电路总电阻：R＝＝＝45Ω，
串联电路总电阻等于各分电阻之和，此时滑动变阻器接入电路的电阻：R滑＝R﹣RL1＝45Ω﹣5Ω＝40Ω＞10Ω，所以滑动变阻器的规格为“50Ω 0.3A”，故选：B。
故答案为：（1）见解答图；（2）短路；（3）1.8；右；（4）10；大；（5）B。
四、计算题（第29题8分，第30题10分，共18分）
29．（8分）某电水壶的铭牌信息如表所示，电水壶在标准大气压下工作，把电水壶装满初温为20℃的水后闭合开关，将水烧开，已知c水＝4.2×103J/（kg•℃），电水壶烧水过程中的能量转化效率是80%。求：
①电水壶正常工作时的电流；
②水吸收的热量；
③把这些水烧开所需要的时间。
【解答】解：①由图表格参数可知，电水壶的额定电压为220V，额定功率为1200W，
由P＝UI可知，电水壶正常工作时的电流：I＝＝≈5.45A；
②水的体积：V＝2L＝2dm3＝2×10﹣3m3，
由ρ＝可知，水的质量：m＝ρV＝1.0×103kg/m3×2×10﹣3m3＝2kg，
一个标准大气压下，水的沸点是100℃，
水吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）＝6.72×105J；
③由η＝可知，电水壶消耗的电能：W＝＝＝8.4×105J，
由P＝可知，把这些水烧开所需要的时间：t′＝＝＝700s。
答：①电水壶正常工作时的电流为5.45A；
②水吸收的热量为6.72×105J；
③把这些水烧开所需要的时间为700s。
30．（10分）2019年12月17日，中国第一艘国产航母“山东舰”正式入役。据军迷推测，航母最大航速可达15m/s，重型舰载机歼15，最大起飞重量（满载）32.5吨，起落架轮胎着地总面积0.5m2，在航母上的最大起飞距离是195米，滑跃起飞时间7s，两台发动机，每台最大推力1.4×105N。（ρ水＝1.0×103kg/m3，g＝10N/kg）求：
（1）山东号每小时最大航程多少？
（2）歼15满载水平静止停靠在航母上时，对甲板的压强为多少？（g＝10N/kg）
（3）歼15以最大推力按最大起飞距离起飞，离开甲板前发动机共做多少功？
（4）舱底某处距水面1.5m，水对该处产生的压强是多少？
【解答】解：（1）山东号每小时最大航程s＝vt＝15m/s×1h＝15m/s×3600s＝54000m；
（2）歼15满载时的总重力G满＝m满g＝3.25×104kg×10N/kg＝3.25×105N，
歼15满载水平静止停靠在航母上时对甲板的压力F压＝G满＝3.25×105N，
对甲板的压强p＝＝＝6.5×105Pa；
（3）两台发动机的推力F＝2×1.4×105N＝2.8×105N，
离开甲板前发动机共做功W＝Fs＝2.8×105N×195m＝5.46×107J；
（4）水对舱底某处产生的压强p＝ρ水gh＝1.0×103kg/m3×10N/kg×1.5m＝1.5×104Pa。
答：（1）山东号每小时最大航程为54000m；
（2）歼15满载水平静止停靠在航母上时，对甲板的压强为6.5×105Pa；
（3）歼15以最大推力按最大起飞距离起飞，离开甲板前发动机共做5.46×107J的功；
（4）水对舱底某处产生的压强为1.5×104Pa。额定电压
220V
额定功率
1200W
容量
2L
额定电压
220V
额定功率
1200W
容量
2L
