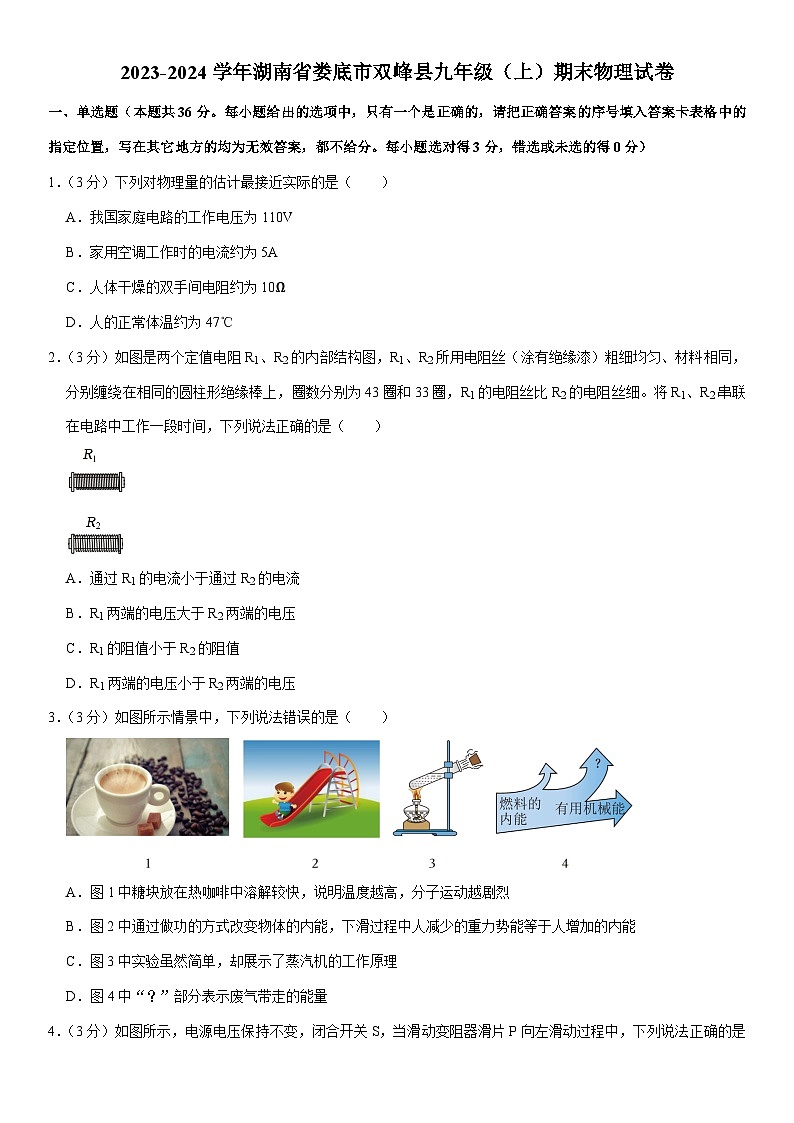

湖南省娄底市双峰县2023-2024学年九年级上学期期末物理试卷

这是一份湖南省娄底市双峰县2023-2024学年九年级上学期期末物理试卷，共22页。试卷主要包含了单选题，填空题，作图题与实验探究题，综合应用题等内容，欢迎下载使用。

1．（3分）下列对物理量的估计最接近实际的是（ ）
A．我国家庭电路的工作电压为110V
B．家用空调工作时的电流约为5A
C．人体干燥的双手间电阻约为10Ω
D．人的正常体温约为47℃
2．（3分）如图是两个定值电阻R1、R2的内部结构图，R1、R2所用电阻丝（涂有绝缘漆）粗细均匀、材料相同，分别缠绕在相同的圆柱形绝缘棒上，圈数分别为43圈和33圈，R1的电阻丝比R2的电阻丝细。将R1、R2串联在电路中工作一段时间，下列说法正确的是（ ）
A．通过R1的电流小于通过R2的电流
B．R1两端的电压大于R2两端的电压
C．R1的阻值小于R2的阻值
D．R1两端的电压小于R2两端的电压
3．（3分）如图所示情景中，下列说法错误的是（ ）
A．图1中糖块放在热咖啡中溶解较快，说明温度越高，分子运动越剧烈
B．图2中通过做功的方式改变物体的内能，下滑过程中人减少的重力势能等于人增加的内能
C．图3中实验虽然简单，却展示了蒸汽机的工作原理
D．图4中“？”部分表示废气带走的能量

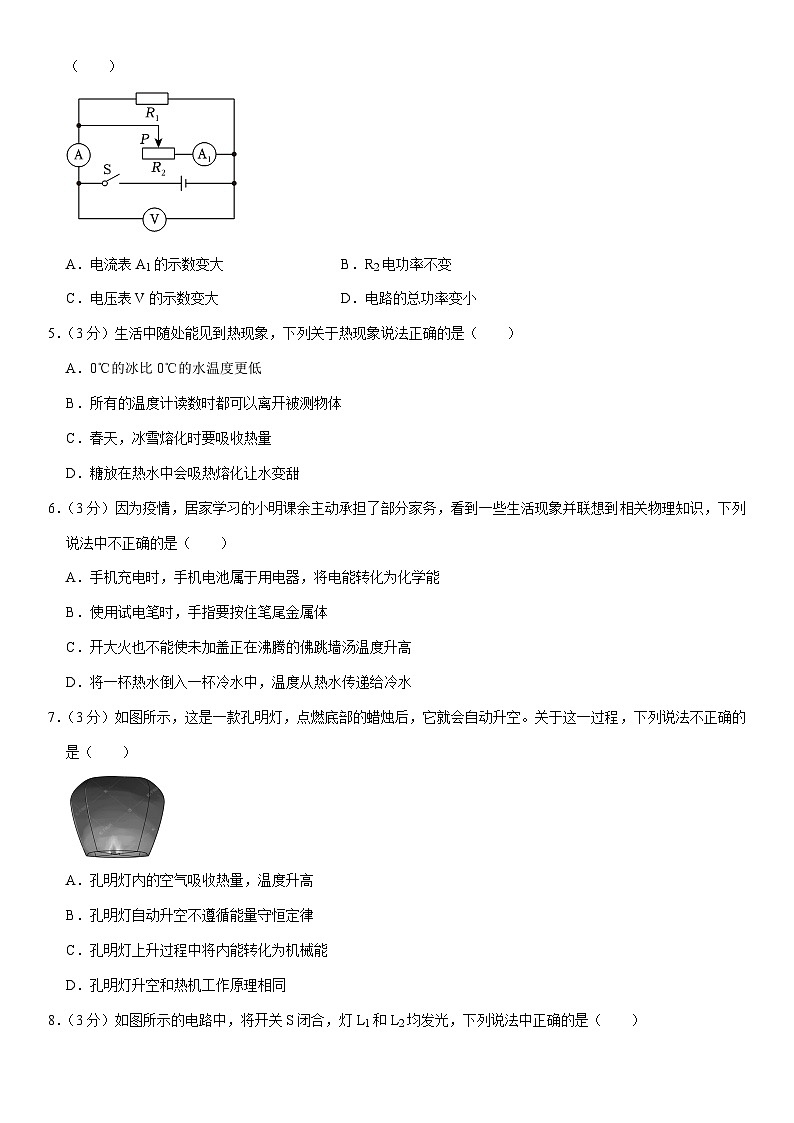

4．（3分）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动过程中，下列说法正确的是（ ）
A．电流表A1的示数变大B．R2电功率不变
C．电压表V的示数变大D．电路的总功率变小
5．（3分）生活中随处能见到热现象，下列关于热现象说法正确的是（ ）
A．0℃的冰比0℃的水温度更低
B．所有的温度计读数时都可以离开被测物体
C．春天，冰雪熔化时要吸收热量
D．糖放在热水中会吸热熔化让水变甜
6．（3分）因为疫情，居家学习的小明课余主动承担了部分家务，看到一些生活现象并联想到相关物理知识，下列说法中不正确的是（ ）
A．手机充电时，手机电池属于用电器，将电能转化为化学能
B．使用试电笔时，手指要按住笔尾金属体
C．开大火也不能使未加盖正在沸腾的佛跳墙汤温度升高
D．将一杯热水倒入一杯冷水中，温度从热水传递给冷水
7．（3分）如图所示，这是一款孔明灯，点燃底部的蜡烛后，它就会自动升空。关于这一过程，下列说法不正确的是（ ）
A．孔明灯内的空气吸收热量，温度升高
B．孔明灯自动升空不遵循能量守恒定律
C．孔明灯上升过程中将内能转化为机械能
D．孔明灯升空和热机工作原理相同

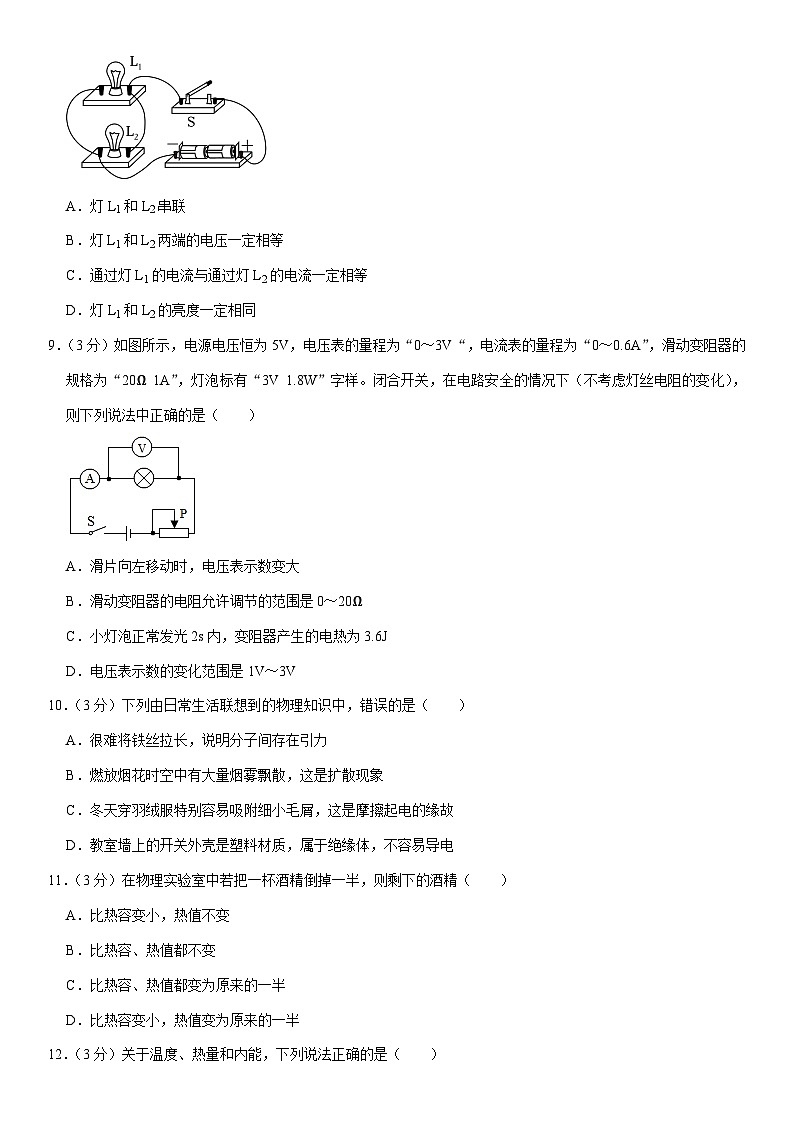

8．（3分）如图所示的电路中，将开关S闭合，灯L1和L2均发光，下列说法中正确的是（ ）
A．灯L1和L2串联
B．灯L1和L2两端的电压一定相等
C．通过灯L1的电流与通过灯L2的电流一定相等
D．灯L1和L2的亮度一定相同
9．（3分）如图所示，电源电压恒为5V，电压表的量程为“0～3V“，电流表的量程为“0～0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）
A．滑片向左移动时，电压表示数变大
B．滑动变阻器的电阻允许调节的范围是0～20Ω
C．小灯泡正常发光2s内，变阻器产生的电热为3.6J
D．电压表示数的变化范围是1V～3V
10．（3分）下列由日常生活联想到的物理知识中，错误的是（ ）
A．很难将铁丝拉长，说明分子间存在引力
B．燃放烟花时空中有大量烟雾飘散，这是扩散现象
C．冬天穿羽绒服特别容易吸附细小毛屑，这是摩擦起电的缘故
D．教室墙上的开关外壳是塑料材质，属于绝缘体，不容易导电
11．（3分）在物理实验室中若把一杯酒精倒掉一半，则剩下的酒精（ ）
A．比热容变小，热值不变
B．比热容、热值都不变
C．比热容、热值都变为原来的一半
D．比热容变小，热值变为原来的一半
12．（3分）关于温度、热量和内能，下列说法正确的是（ ）
A．0℃的冰变成0℃的水，温度不变，内能增加
B．80℃的水一定比30℃的水含有的热量多
C．物体的内能增加，一定是从外界吸收了热量
D．能量是从内能多的物体传递到内能少的物体
二、填空题（共6小题，每空2分，共24分）
13．（4分）家用电视机跟电冰箱只能是 联的，要让它正常工作应该接在 V电源上。
14．（4分）如图甲所示的电路中，电源电压保持不变。闭合开关S，电流表A、A1的示数均如图乙所示，电压表的示数为3V，电源电压为 V；通过小灯泡L1的电流为 A。
15．（4分）“无人机”在拍摄调查、无人配送等方面具有广阔的前景。如图所示为“无人机”，可通过无线电进行操控，该机所需的能量是由一块输出电压为22V，容量为15000mA•h的电池提供，该无人机工作时的电流为15A，则无人机可以连续工作 h，当无人机连续工作40s时，无人机消耗的电能为 J。
16．（4分）首先揭示通过导体的电流与导体两端电压关系的物理学家是 ；一根铜丝其电阻为11Ω，当它两端电压从220V降低到110V时，其电阻为 Ω。
17．（4分）“可燃冰”作为新型能源，有着巨大的开发使用潜力。同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的 很大。水的比热容在常见的物质中是比较 （选填“大”或“小”）的，因此沿海地区昼夜温差比同纬度的内陆地区 。（选填“大”或“小”）
18．（4分）电动汽车越来越普及，许多电动汽车安装了能量回收装置，其中一种能量回收方式是踩下制动踏板时，将 能转化为电能，再将电能转化为 能储存在蓄电池里。
三、作图题与实验探究题（第19题4分，第20题12分，第21题6分，共22分）
19．（2分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：滑动变阻器能改变灯泡L的亮度，闭合开关S，向左移动滑动变阻器的滑片，电流表的示数变大。
20．（2分）如图电路中，已完成的部分连接正确，请用笔画线代替导线将其余部分连接完整。
21．（12分）小华和同学进行“探究串联电路电压特点”的实验。所用器材有：电压恒为3V的电源，一个开关，两只灯泡（L1和L2），两只相同电压表V1和V2（量程均为0～3V和0～15V），导线若干。
（1）他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时，开关应处于 状态；
（2）具有创新精神的小华决定改进实验，她按照图丙所示电路图连接好电路，闭合开关，发现电压表V1和V2的指针偏转角度相同，则可能的原因是电压表 （选填“V1”或“V2”）的量程选大了，此时电压表V1和V2的示数分别为 V和 V；
（3）解决问题后，小华同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以 ；
A.保持B接线不动，将电压表V1连线由A改接到C
B.保持C接线不动，将电压表V2连线由A改接到B
（4）更换不同的小灯泡多次实验后，小华发现，串联电路中两灯的亮度 （选填“一定”、“不一定”或“一定不”）相同。
22．（6分）某同学在做“比较不同液体吸热能力”的实验时，使用相同的电加热器给液体甲和乙加热。
（1）在此实验中用 （选填“加热时间”或“升高的温度”）表示甲和乙吸热的多少。
（2）分析第2、3次或第5、6次实验数据，可以得出的初步结论是：同种物质升高相同温度时，物质的 越大，吸收的热量就越多。
（3）通过比较第2、4次实验数据可知， 的吸热能力更强（选填“甲”或“乙”）。
四、综合应用题（22题9分，23题9分，共18分）
23．（9分）某款电热饮水机具有加热和保温两挡，额定电压为220V。如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变），某次饮水机在额定电压下工作的电功率P与时间t的关系图像如图乙所示。求：
（1）饮水机处于加热挡阶段消耗的电能；
（2）饮水机加热电流与保温电流比值；
（3）R2的阻值。
24．（9分）杭州第19届亚运会开幕式使用废碳再生的绿色甲醇作为主火炬塔燃料，其具有燃烧高效、排放清洁、可再生特点，是全球公认的理想的新型清洁可再生能源。如图是某品牌以甲醇为燃料的重卡M100能源保障车，该卡车的基本参数如下表所示。（q甲醇＝3.0×107J/kg，ρ甲醇＝0.8×103kg/m3）
（1）发动机给卡车提供动力的冲程示意图是 （填序号）；
A.
B.
C.
D.
（2）甲醇重卡M100满载以经济行驶速度行驶100km，消耗的甲醇完全燃烧放出的热量是多少？
（3）甲醇重卡M100满载以经济行驶速度行驶100km的过程中，发动机的功率是230kW，则发动机的效率是多大？
2023-2024学年湖南省娄底市双峰县九年级（上）期末物理试卷
试题解析
一、单选题（本题共36分。每小题给出的选项中，只有一个是正确的，请把正确答案的序号填入答案卡表格中的指定位置，写在其它地方的均为无效答案，都不给分。每小题选对得3分，错选或未选的得0分）
1．（3分）下列对物理量的估计最接近实际的是（ ）
A．我国家庭电路的工作电压为110V
B．家用空调工作时的电流约为5A
C．人体干燥的双手间电阻约为10Ω
D．人的正常体温约为47℃
解：A．我国家庭电路的工作电压为220V，故A不正确；
B．家用空调工作时的功率约为1000W，我国家庭电路的工作电压为220V，工作时的电流约为，故B正确；
C．人体干燥的双手间电阻约为5000Ω，故C不正确；
D．人的正常体温在36～37℃之间，故D不正确。
故选：B。
2．（3分）如图是两个定值电阻R1、R2的内部结构图，R1、R2所用电阻丝（涂有绝缘漆）粗细均匀、材料相同，分别缠绕在相同的圆柱形绝缘棒上，圈数分别为43圈和33圈，R1的电阻丝比R2的电阻丝细。将R1、R2串联在电路中工作一段时间，下列说法正确的是（ ）
A．通过R1的电流小于通过R2的电流
B．R1两端的电压大于R2两端的电压
C．R1的阻值小于R2的阻值
D．R1两端的电压小于R2两端的电压
解：A、根据串联电路的电流特点，串联电路的电流处处相等可知，通过R1的电流等于通过R2的电流，故A错误；
C、电阻丝R1与R2的材料相同，R1比R2更长，更细，所以R1的电阻比R2的电阻更大，故C错误
BD、将R1、R2串联在电路中工作一段时间，根据串联电路的电流特点和欧姆定律可知，R1两端的电压U1＝IR1，R2两端的电压U2＝IR2，可知R1两端的电压大于R2两端的电压，故B正确，D错误；
故选：B。
3．（3分）如图所示情景中，下列说法错误的是（ ）
A．图1中糖块放在热咖啡中溶解较快，说明温度越高，分子运动越剧烈
B．图2中通过做功的方式改变物体的内能，下滑过程中人减少的重力势能等于人增加的内能
C．图3中实验虽然简单，却展示了蒸汽机的工作原理
D．图4中“？”部分表示废气带走的能量
解：A．图中，温度越高，分子的热运动越剧烈，糖块溶解的就会越快，故A正确；
B．图中做功可以改变物体的内能，根据能量转化可知，下滑过程中人减少的重力势能一部分转化为动能，还有一部分转化为内能，故B错误；
C．图中是将内能转化为机械能，而蒸汽机就是利用这样的工作原理，故C正确；
D．图中燃料燃烧，一部分用来做有用功，一部分用来做额外功，剩余部分被废气带走，故D正确。
故选：B。
4．（3分）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动过程中，下列说法正确的是（ ）
A．电流表A1的示数变大B．R2电功率不变
C．电压表V的示数变大D．电路的总功率变小
解：A．根据电路图可知，滑动变阻器与定值电阻并联，电压表测量电源电压，电流表A测干路电流，电流表A1测滑动变阻器R2的电流，当滑动变阻器滑片P向左滑动时，R2的电阻变大，由欧姆定律可知，通过R2的电流变小，即电流表A1示数变小，故A错误；
B．已知R2两端的电压与电源电压相同，不变，当滑片向左移动时电阻变大，电流变小，由公式P＝UI可知，R2的功率变小，故B错误；
C．电压表测电源电压，因此滑动变阻器滑片移动时，电压表示数不变，故C错误；
D．并联电路各支路互不影响，移动滑片时，通过定值电阻的电流不变，根据并联电路的电流规律可知，干路中电流变小，根据P＝UI可知，电路消耗的总功率变小，故D正确。
故选：D。
5．（3分）生活中随处能见到热现象，下列关于热现象说法正确的是（ ）
A．0℃的冰比0℃的水温度更低
B．所有的温度计读数时都可以离开被测物体
C．春天，冰雪熔化时要吸收热量
D．糖放在热水中会吸热熔化让水变甜
解：A．0℃的冰与 0℃的水温度相同，冷热程度也相同，故A错误；
B．体温计可以离开人体读数，但实验室所用温度计不能离开被测液体读数，故B错误；
C．熔化吸热，所以冰雪熔化时要吸收热量，故C正确；
D．糖放在热水中，糖分子扩散到水中，让水变甜，不是熔化使水变甜，故D错误。
故选：C。
6．（3分）因为疫情，居家学习的小明课余主动承担了部分家务，看到一些生活现象并联想到相关物理知识，下列说法中不正确的是（ ）
A．手机充电时，手机电池属于用电器，将电能转化为化学能
B．使用试电笔时，手指要按住笔尾金属体
C．开大火也不能使未加盖正在沸腾的佛跳墙汤温度升高
D．将一杯热水倒入一杯冷水中，温度从热水传递给冷水
解：A、手机充电时，手机电池消耗电能，属于用电器，将电能转化为化学能，故A正确；
B、使用试电笔时手指要接触金属笔尾，笔尖接触电线，可辨别火线与零线，故B正确；
C、沸腾的佛跳墙汤达到沸点，温度保持不变，开大火也不会升高，故C正确；
D、热传递是热量由高温物体将热量传递给低温物体，传递的是“热量”，而不是“温度”，故D错误。
故选：D。
7．（3分）如图所示，这是一款孔明灯，点燃底部的蜡烛后，它就会自动升空。关于这一过程，下列说法不正确的是（ ）
A．孔明灯内的空气吸收热量，温度升高
B．孔明灯自动升空不遵循能量守恒定律
C．孔明灯上升过程中将内能转化为机械能
D．孔明灯升空和热机工作原理相同
解：A、点燃底部的蜡烛后，孔明灯内空气吸收热量，温度升高，故A正确；
B、任何的能量转化和转移都遵循能量守恒定律，因此，孔明灯自动升空也遵循能量守恒定律，故B错误；
CD、孔明灯上升过程中，将蜡烛燃烧释放的内能转化为孔明灯的机械能；热机是将内能转化为机械能的机器，由此可知孔明灯升空和热机的工作原理相同，故CD正确。
故选：B。
8．（3分）如图所示的电路中，将开关S闭合，灯L1和L2均发光，下列说法中正确的是（ ）
A．灯L1和L2串联
B．灯L1和L2两端的电压一定相等
C．通过灯L1的电流与通过灯L2的电流一定相等
D．灯L1和L2的亮度一定相同
解：A、将开关S闭合，两个小灯泡的两端分别连在一起，然后接到电路中，灯L1和灯L2并联，故A错误；
BCD、并联电路各支路电压相等，故灯L1和灯L2两端的电压一定相等；若两灯的规格（电阻）不同，由欧姆定律I＝可知，通过两灯的电流可能不相等；灯的亮度取决于灯的实际功率，根据P＝UI，两灯实际功率也可能不相等，两灯发光亮度可能不相同，故CD错误，B正确。
故选：B。
9．（3分）如图所示，电源电压恒为5V，电压表的量程为“0～3V“，电流表的量程为“0～0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）
A．滑片向左移动时，电压表示数变大
B．滑动变阻器的电阻允许调节的范围是0～20Ω
C．小灯泡正常发光2s内，变阻器产生的电热为3.6J
D．电压表示数的变化范围是1V～3V
解：A、由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流，
滑片向左移动时，接入电路中的电阻变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，
由U＝IR可知，灯泡两端的电压变小，即电压表的示数变小，故A错误；
B、电压表的示数等于灯泡的额定电压UL＝3V时，
由P＝UI可得，通过灯泡的电流：
IL＝＝＝0.6A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，
所以，电路中的最大电流为I大＝0.6A，电压表的最大示数为3V，
此时灯泡正常发光，滑动变阻器接入电路中的电阻最小，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U滑＝U﹣UL＝5V﹣3V＝2V，
滑动变阻器接入电路中的最小阻值：
R滑小＝＝≈3.33Ω，
则滑动变阻器的电阻允许调节的范围是3.33Ω～20Ω，故B错误；
C、小灯泡正常发光2s内，变阻器产生的电热：
Q＝W＝U滑I大t＝2V×0.6A×2s＝2.4J，故C错误；
D、灯泡的电阻：
RL＝＝＝5Ω，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的最小电流：
I小＝＝＝0.2A，
则电压表的最小示数：
UL′＝I小RL＝0.2A×5Ω＝1V，
所以，电压表示数的变化范围是1V～3V，故D正确。
故选：D。
10．（3分）下列由日常生活联想到的物理知识中，错误的是（ ）
A．很难将铁丝拉长，说明分子间存在引力
B．燃放烟花时空中有大量烟雾飘散，这是扩散现象
C．冬天穿羽绒服特别容易吸附细小毛屑，这是摩擦起电的缘故
D．教室墙上的开关外壳是塑料材质，属于绝缘体，不容易导电
解：A．分子间存在相互作用的引力和斥力，很难将铁丝拉长，说明分子间存在引力，故A正确；
B．燃放烟花时空中有大量烟雾飘散，属于宏观物体的运动，因此不是扩散现象，故B错误；
C．羽绒服特别容易粘细小毛屑，是化纤布料的衣服由于摩擦起电，具有吸引轻小物体的性质，故C正确；
D．教室墙上的开关外壳为了安全，使用塑料材质，是因为塑料材质是绝缘体，不容易导电，故D正确。
故选：B。
11．（3分）在物理实验室中若把一杯酒精倒掉一半，则剩下的酒精（ ）
A．比热容变小，热值不变
B．比热容、热值都不变
C．比热容、热值都变为原来的一半
D．比热容变小，热值变为原来的一半
解：比热容是物质的一种特性，同种物质（状态不变），若把一杯酒精倒掉一半，则剩下的酒精比热容不变；
热值是燃料的特性，同种燃料，热值相同，若把一杯酒精倒掉一半，则剩下的酒精热值不变。故B正确。
故选：B。
12．（3分）关于温度、热量和内能，下列说法正确的是（ ）
A．0℃的冰变成0℃的水，温度不变，内能增加
B．80℃的水一定比30℃的水含有的热量多
C．物体的内能增加，一定是从外界吸收了热量
D．能量是从内能多的物体传递到内能少的物体
解：
A、0℃的冰变成0℃的水，属于熔化现象，该过程中温度不变，但需要吸收热量，因此内能变大，故A正确；
B、热量是过程量，不能说含有或者具有热量，故B错误；
C、物体内能增加，可能是从外界吸收了热量，也可能是有物体对它做了功，故C错误；
D、发生热传递的条件是存在温度差，内能多的物体的温度不一定高，故D错误。
故选：A。
二、填空题（共6小题，每空2分，共24分）
13．（4分）家用电视机跟电冰箱只能是 并 联的，要让它正常工作应该接在 220 V电源上。
解：家用电视机跟电冰箱工作时互不影响，是并联的；我国家庭电路的电压为220V，要让它正常工作应该接在220V电源上。
故答案为：并；220。
14．（4分）如图甲所示的电路中，电源电压保持不变。闭合开关S，电流表A、A1的示数均如图乙所示，电压表的示数为3V，电源电压为 3 V；通过小灯泡L1的电流为 0.32 A。
解：由电路图知，两灯并联，电压表并联在L2两端，即L2两端为3V，
因并联电路各支路两端电压相等，等于电源电压，所以电源电压为3V；
电流表A在干路上，A1在L1支路上，因并联电路中，干路电流等于各支路电流之和，所以电流表A的示数应大于A1的示数，而两电流表指针指在同一位置，
说明A表使用大量程，A1使用小量程，示数为0.32A，即通过小灯泡L1的电流为0.32A。
故答案为：3；0.32。
15．（4分）“无人机”在拍摄调查、无人配送等方面具有广阔的前景。如图所示为“无人机”，可通过无线电进行操控，该机所需的能量是由一块输出电压为22V，容量为15000mA•h的电池提供，该无人机工作时的电流为15A，则无人机可以连续工作 1 h，当无人机连续工作40s时，无人机消耗的电能为 1.32×104 J。
解：电池容量为15000mA•h＝15A•h，表示电池充满电后以15A的电流持续对外供电1h就能把电池储存的电能释放完，所以，该无人机工作时的电流为15A，则无人机可以连续工作1h；
电池输出电压为22V，该无人机工作时的电流为15A，
则无人机连续工作40s时，无人机消耗的电能：W＝UIt＝22V×15A×40s＝1.32×104J。
故答案为：1；1.32×104。
16．（4分）首先揭示通过导体的电流与导体两端电压关系的物理学家是 欧姆 ；一根铜丝其电阻为11Ω，当它两端电压从220V降低到110V时，其电阻为 11 Ω。
解：（1）根据物理学史可知，欧姆是德国物理学家，最先提出了欧姆定律，其内容是：通过导体的电流与电阻的两端电压成正比，与导体电阻成反比。即首先揭示通过导体的电流与导体两端电压关系的物理学家是欧姆。
（2）电阻是导体本身的性质，与电压大小无关，一根铜丝其电阻为11Ω，当它两端电压从220V降低到110V时，其电阻不变，为11Ω。
故答案为：欧姆；11。
17．（4分）“可燃冰”作为新型能源，有着巨大的开发使用潜力。同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的 热值 很大。水的比热容在常见的物质中是比较 大 （选填“大”或“小”）的，因此沿海地区昼夜温差比同纬度的内陆地区 小 。（选填“大”或“小”）
解：
在同等条件下（含质量相同），“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；
在常见的物质中水的比热容较大，白天，相同质量的水和泥土沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，因此沿海地区昼夜温差比同纬度的内陆地区小。
故答案为：热值；大；小。
18．（4分）电动汽车越来越普及，许多电动汽车安装了能量回收装置，其中一种能量回收方式是踩下制动踏板时，将 机械 能转化为电能，再将电能转化为 化学 能储存在蓄电池里。
解：电动汽车安装的能量回收装置，其中一种能量回收方式是踩下制动踏板时，将机械能转化为电能，再将电能转化为化学能储存在蓄电池里。
故答案为：机械；化学。
三、作图题与实验探究题（第19题4分，第20题12分，第21题6分，共22分）
19．（2分）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：滑动变阻器能改变灯泡L的亮度，闭合开关S，向左移动滑动变阻器的滑片，电流表的示数变大。
解：经分析可知，灯L与滑动变阻器串联，变阻器的左下接线柱与电流表的负接线柱相连、灯泡右接线柱与电流表0.6接线柱相连时，向左移动滑片时电流表的示数变大，如下图所示：
故答案为：见上解析。
20．（2分）如图电路中，已完成的部分连接正确，请用笔画线代替导线将其余部分连接完整。
解：根据灯泡连接时，火线要先进入开关，再进入灯泡，零线直接接入灯泡可知，最上面的一条是火线；再根据三孔插座上孔接地线、左孔接零线、右孔接火线可知，图中最下面一条是地线，则中间一条是零线，最后根据开关、灯泡、三孔插座的接线连线即可，如图所示：
21．（12分）小华和同学进行“探究串联电路电压特点”的实验。所用器材有：电压恒为3V的电源，一个开关，两只灯泡（L1和L2），两只相同电压表V1和V2（量程均为0～3V和0～15V），导线若干。
（1）他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时，开关应处于 断开 状态；
（2）具有创新精神的小华决定改进实验，她按照图丙所示电路图连接好电路，闭合开关，发现电压表V1和V2的指针偏转角度相同，则可能的原因是电压表 V2 （选填“V1”或“V2”）的量程选大了，此时电压表V1和V2的示数分别为 0.6 V和 3 V；
（3）解决问题后，小华同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以 B ；
A.保持B接线不动，将电压表V1连线由A改接到C
B.保持C接线不动，将电压表V2连线由A改接到B
（4）更换不同的小灯泡多次实验后，小华发现，串联电路中两灯的亮度 不一定 （选填“一定”、“不一定”或“一定不”）相同。
解：（1）为了保护电路中各用电器的安全，每次拆接电压表时，开关应处于断开状态。
（2）由图可知电压表V1测量的是灯泡L1两端的电压，电压表V2测量的是灯泡L1和L2两者电压的总电压，实验发现两电压表指针偏转角度相同，可能的原因是电压表V2的量程选大了。
电压表V2的示数是V1的5倍，图中电压表V2测量的是灯泡L1和L2两者电压的总电压，也是电源电压，即电压表V2的示数为3V，那么电压表V1的示数为0.6V。
（3）为了测量BC间的电压，应该保持C接线柱不动，将电压表V2的A点改接到B；如果保持B接线柱，将电压表V1的连线由A改接到C会导致电压表V1的正负接线柱接反，故B符合题意，A不符合题意。
故选B。
（4）根据P＝UI＝I2R可知，串联电路中通过灯泡的电流都一样，不同的小灯泡可能电阻不一样，两个灯泡的功率就不一样，所以串联电路中两灯的亮度不一定相同。
故答案为：（1）断开；（2）V2；0.6；3；（3）B；（4）不一定。
22．（6分）某同学在做“比较不同液体吸热能力”的实验时，使用相同的电加热器给液体甲和乙加热。
（1）在此实验中用 加热时间 （选填“加热时间”或“升高的温度”）表示甲和乙吸热的多少。
（2）分析第2、3次或第5、6次实验数据，可以得出的初步结论是：同种物质升高相同温度时，物质的 质量 越大，吸收的热量就越多。
（3）通过比较第2、4次实验数据可知， 甲 的吸热能力更强（选填“甲”或“乙”）。
解：（1）使用相同的电加热器在相同的时间内放出相同的热量给甲和乙吸收，在此实验中用加热时间表示甲和乙吸热的多少。
（2）由表中第2、3次或第5、6次实验数据可知，液体的种类和液体升高的温度相等而液体质量不同，液体质量越大，需要的加热时间越长，液体吸收的热量越多，由此可得：同种物质升高相同温度时，物质的质量越大，吸收的热量就越多；
（3）要探究那种液体的吸热能力更强，需要控制液体的质量相同、升高的温度相同，改变液体的种类，表中第2、4次实验符合题意；
由2、4数据可知，液体质量和升高的温度相等而液体种类不同，甲液体的加热时间比乙液体的加热时间长，甲液体比乙液体吸收的热量多，由此可得：液体吸收热量多少与液体的种类有关，甲的吸热能力更强。
故答案为：（1）加热时间；（2）质量；（3）甲。
四、综合应用题（22题9分，23题9分，共18分）
23．（9分）某款电热饮水机具有加热和保温两挡，额定电压为220V。如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变），某次饮水机在额定电压下工作的电功率P与时间t的关系图像如图乙所示。求：
（1）饮水机处于加热挡阶段消耗的电能；
（2）饮水机加热电流与保温电流比值；
（3）R2的阻值。
解：（1）根据W＝Pt可知饮水机处于加热挡阶段消耗的电能：W＝Pt＝484W×6×60s＝174240J；
（2）电热饮水机处于保温时电路中的电流为
I保温＝＝＝0.2A；
电热饮水机处于加热时电路中的电流为
I加热＝＝＝2.2A；
加热电流与保温电流之比为I加热：I保温＝2.2A：0.2A＝11：1。
（3）当S0闭合时，饮水机处于加热状态，
R2的功率P2＝P﹣P1＝484W﹣44W＝440W，
通过R2的阻值R2＝＝＝110Ω。
答：（1）饮水机处于加热挡阶段消耗的电能为174240J；
（2）饮水机加热电流与保温电流比值为11：1；
（3）R2的阻值为110Ω。
24．（9分）杭州第19届亚运会开幕式使用废碳再生的绿色甲醇作为主火炬塔燃料，其具有燃烧高效、排放清洁、可再生特点，是全球公认的理想的新型清洁可再生能源。如图是某品牌以甲醇为燃料的重卡M100能源保障车，该卡车的基本参数如下表所示。（q甲醇＝3.0×107J/kg，ρ甲醇＝0.8×103kg/m3）
（1）发动机给卡车提供动力的冲程示意图是 C （填序号）；
A.
B.
C.
D.
（2）甲醇重卡M100满载以经济行驶速度行驶100km，消耗的甲醇完全燃烧放出的热量是多少？
（3）甲醇重卡M100满载以经济行驶速度行驶100km的过程中，发动机的功率是230kW，则发动机的效率是多大？
解：（1）发动机给卡车提供动力的冲程为做功冲程，由图可知，
A、进气门打开，排气门关闭，活塞向下运动，为吸气冲程；
B、两气门关闭，活塞向上运动，为压缩冲程；
C、两气门关闭，火花塞点火，活塞向下运动，为做功冲程；
D、进气门关闭，排气门打开，活塞向上运动，为排气冲程；
故选：C；
（2）由表可知：满载经济行驶100km消耗甲醇为120L，
甲醇质量：m＝ρ甲醇V＝0.8×103kg/m3×120×10﹣3m3＝96kg，
完全燃烧释放热量：Q放＝mq甲醇＝96kg×3×107J/kg＝2.88×109J；
（3）由表可知，重卡的经济行驶速度为100km/h，则重卡行驶100km用时为：
t＝＝＝1h，
发动机输出的机械功为：
W＝Pt＝230kW×1h＝230×3.6×106J＝8.28×108J，
则发动机的效率为：
η＝×100%＝×100%＝28.75%。
答：（1）C；
（2）甲醇重卡M100满载以经济行驶速度行驶100km，消耗的甲醇完全燃烧放出的热量是2.88×109J；
（3）甲醇重卡M100满载以经济行驶速度行驶100km的过程中，发动机的功率是230kW，则发动机的效率是28.75%。
液体
次数
质量m/kg
升高的温度t/℃
加热的时间t/min
甲
1
0.1
5
1
2
0.1
10
2
3
0.2
10
4
乙
4
0.1
10
1
5
0.1
20
2
6
0.2
20
4
发动机型号
B10
经济行驶速度
100km/h
满载经济燃料消耗
120L/100km
额定功率转速
2300r/min
液体
次数
质量m/kg
升高的温度t/℃
加热的时间t/min
甲
1
0.1
5
1
2
0.1
10
2
3
0.2
10
4
乙
4
0.1
10
1
5
0.1
20
2
6
0.2
20
4
发动机型号
B10
经济行驶速度
100km/h
满载经济燃料消耗
120L/100km
额定功率转速
2300r/min
