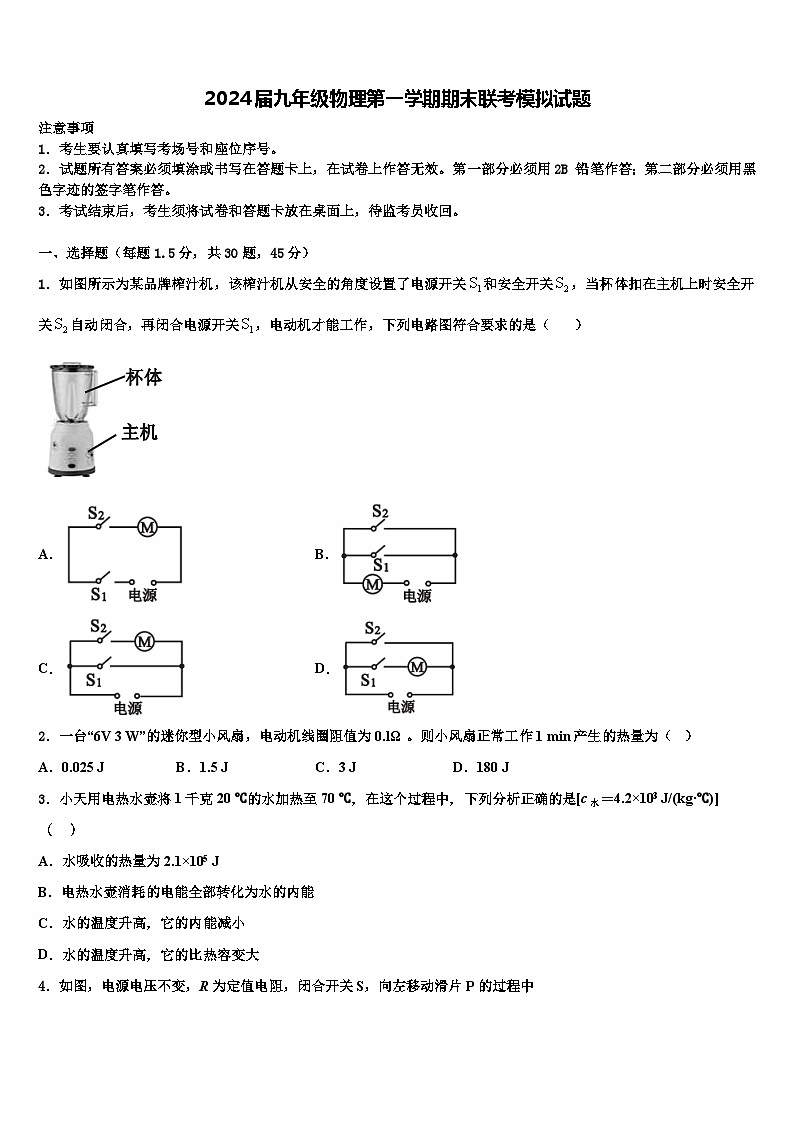

2024届九年级物理第一学期期末联考模拟试题

这是一份2024届九年级物理第一学期期末联考模拟试题，共24页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示为某品牌榨汁机，该榨汁机从安全的角度设置了电源开关和安全开关，当杯体扣在主机上时安全开关自动闭合，再闭合电源开关，电动机才能工作，下列电路图符合要求的是（ ）
A．B．
C．D．
2．一台“6V 3 W”的迷你型小风扇，电动机线圈阻值为0.lΩ 。则小风扇正常工作1 min产生的热量为（ ）
A．0.025 JB．1.5 JC．3 JD．180 J
3．小天用电热水壶将1千克20 ℃的水加热至70 ℃，在这个过程中，下列分析正确的是[c水＝4.2×103 J/(kg·℃)]（ ）
A．水吸收的热量为2.1×105 J
B．电热水壶消耗的电能全部转化为水的内能
C．水的温度升高，它的内能减小
D．水的温度升高，它的比热容变大

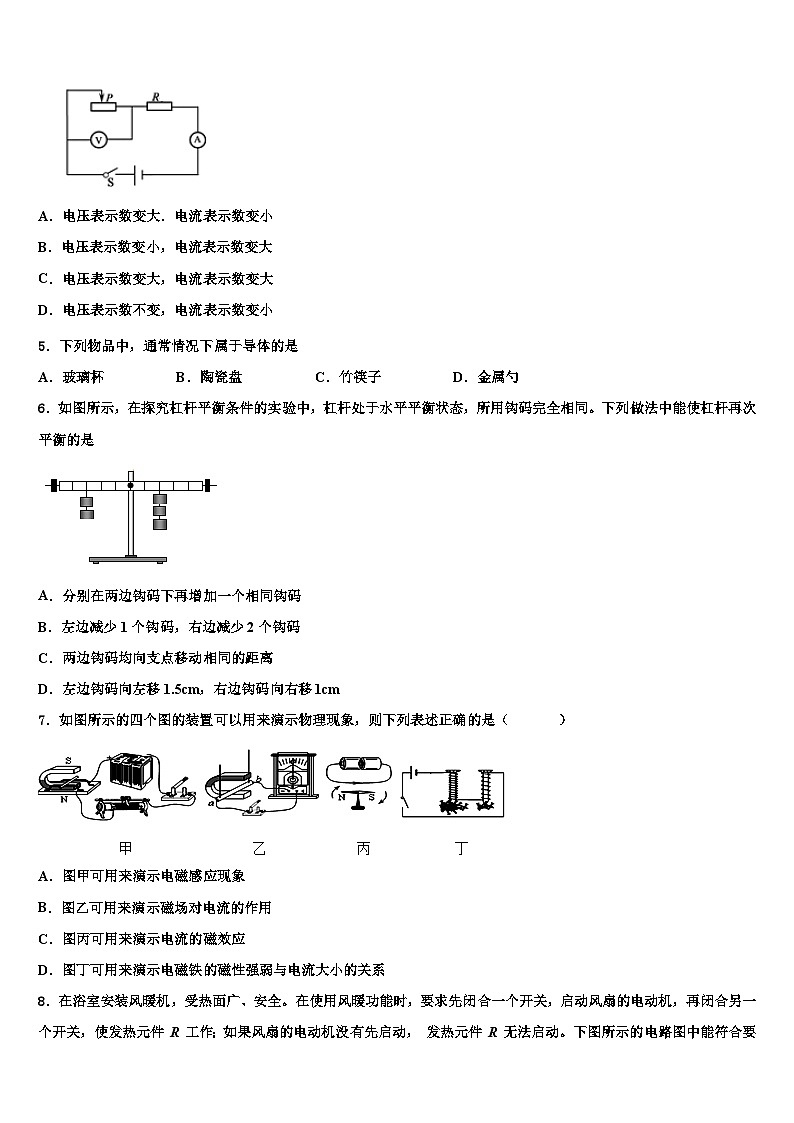

4．如图，电源电压不变，R为定值电阻，闭合开关S，向左移动滑片P的过程中
A．电压表示数变大．电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数不变，电流表示数变小
5．下列物品中，通常情况下属于导体的是
A．玻璃杯B．陶瓷盘C．竹筷子D．金属勺
6．如图所示，在探究杠杆平衡条件的实验中，杠杆处于水平平衡状态，所用钩码完全相同。下列做法中能使杠杆再次平衡的是
A．分别在两边钩码下再增加一个相同钩码
B．左边减少1个钩码，右边减少2个钩码
C．两边钩码均向支点移动相同的距离
D．左边钩码向左移1.5cm，右边钩码向右移1cm
7．如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（ ）
A．图甲可用来演示电磁感应现象
B．图乙可用来演示磁场对电流的作用
C．图丙可用来演示电流的磁效应
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系

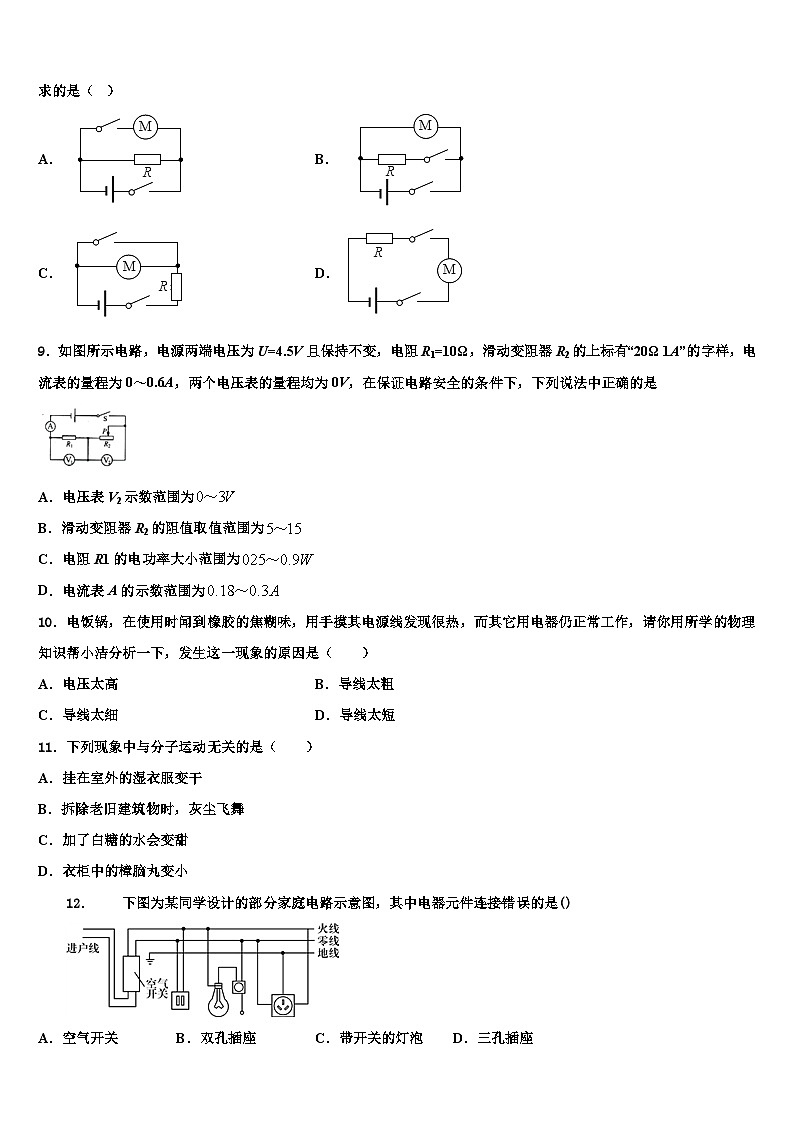

8．在浴室安装风暖机，受热面广、安全。在使用风暖功能时，要求先闭合一个开关，启动风扇的电动机，再闭合另一个开关，使发热元件 R 工作；如果风扇的电动机没有先启动， 发热元件 R 无法启动。下图所示的电路图中能符合要求的是（ ）
A．B．
C．D．
9．如图所示电路，电源两端电压为U=4.5V且保持不变，电阻R1=10Ω，滑动变阻器R2的上标有“20Ω 1A”的字样，电流表的量程为0～0.6A，两个电压表的量程均为0V，在保证电路安全的条件下，下列说法中正确的是
A．电压表V2示数范围为
B．滑动变阻器R2的阻值取值范围为
C．电阻R1的电功率大小范围为
D．电流表A的示数范围为
10．电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，请你用所学的物理知识帮小洁分析一下，发生这一现象的原因是（ ）
A．电压太高B．导线太粗
C．导线太细D．导线太短
11．下列现象中与分子运动无关的是（ ）
A．挂在室外的湿衣服变干
B．拆除老旧建筑物时，灰尘飞舞
C．加了白糖的水会变甜
D．衣柜中的樟脑丸变小
12． 下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是()
A．空气开关B．双孔插座C．带开关的灯泡D．三孔插座
13．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是
A．将导线拉长后使用
B．将导线对折后使用
C．给导线加热
D．改变导线两端的电压
14．下列说法不正确的是
A．0℃的物体没有内能
B．一个物体内能增加了，可能是吸收了热量
C．物体具有内能，也可以同时具有机械能
D．水和酒精混合后总体积变小，说明分子间存在间隙
15．下列做法不符合安全用电要求的是（ ）
A．发生触电事故时，立即切断电源
B．用铜丝代替保险丝
C．使用试电笔时，手指不能碰到笔尖
D．使用冰箱时，电源插头插在三孔插座上
16．如图所示是一种家庭电路带指示灯的按键开关的电路图．使用时发现，当开关断开时，照明灯甲熄灭，指示灯乙发出微光；当开关闭合时，只有照明灯甲发光．根据这种开关的控制特性可以判断 ( )
A．甲灯的电阻略大于乙灯的电阻
B．甲灯的电阻远大于乙灯的电阻
C．甲灯的电阻略小于乙灯的电阻
D．甲灯的电阻远小于乙灯的电阻
17．下列实例中。通过做功来改变物体内能的是（ ）
A．在饮料中放入一些冰块，饮料变凉
B．划火柴，火柴被划燃
C．柏油马路被阳光晒热
D．冬天，暖气使房间变暖
18．如图所示是一个家用电能表面板的示意图，对于电能表相关知识的理解，下列说法正确的是（ ）
A．此表是测量电功率的仪器
B．某段时间内转盘转过72转表示电能表消耗了0.1kW•h的电能
C．“5（20）A”中“5A”表示标定电流
D．此时电能表的读数为368.2J
19．如图为某同学实验时所用电路，电路中电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器的最大值为50Ω，定值电阻R0为10Ω。电源电压为6V且保持不变，实验操作正确并保证电路各器材安全，则在闭合开关后移动滑片P的过程中
A．电流表的最大示数是0.6A
B．电压表的最小示数是3V
C．滑动变阻器的最小功率是0.5W
D．电阻R0的最大功率是0.6W
20．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出、、三处的电流分别为、、，在表格中记录数据后，下一步应该做的是
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
21．关于下列四幅图的说法正确的是（ ）
A．甲图的实验说明磁场能产生电流
B．乙图的实验所揭示的原理可制成发电机
C．丙图是演示电磁感应现象的实验装置
D．丁图中麦克风应用了磁场对电流的作用
22．一个灯泡标有“220V 40W”字样，当将它接到110V的电路中时，它的实际电功率为（ ）
A．10WB．20WC．40WD．80W
23．下列关于图1和图2中的电流大小关系的判断正确的是
A．B．
C．D．
24．如图所示，是某家庭电路的一部分，下列说法正确的是
A．电冰箱接人三孔插座后电灯与电冰箱是串联
B．为用电安全，应在甲处安装电灯，乙处安装开关
C．电冰箱的三脚插头接入电路能保证其外壳接地
D．站在地上的人若用手直接接触A点，不会有触电危险
25．下列对手机充电器输出电压的估计，正确的是（ ）
A．约为5VB．约为36V
C．在110V~220V之间D．约为220V
26．下列做法，能够减慢蒸发的是（ ）
A．蔬菜装入保鲜袋
B．粮食晒在阳光下
C．湿衣服晾在通风处
D．积水向周围扫开
27．学校林萌道平地停了一辆小车，下列说法中正确的是（ ）
A．车对地面的压力和地面对车的支持力是一对平衡力
B．小车的重力就是小车对地面的压力
C．当小车匀速直线行驶时，小车没有受牵引力
D．当小车在弯道匀速拐弯过程中，小车的运动状态发生了改变
28．关于温度、内能和热量，下列说法正确的是（ ）
A．物体内能减少时，一定对外做功
B．温度高的物体含有的热量比温度低的物体多
C．温度高的物体，内能一定大
D．物体内能增加时，温度不一定升高
29．有关生活用电，下列说法中正确的是
A．使用测电笔时，手一定要接触笔尾金属体
B．教室里同一个开关控制三盏灯，同时亮同时灭，是因为这三盏灯之间是串联的
C．空气开关跳闸，一定是因为电路总功率过大造成的
D．电能表转盘转得越快，用电器消耗的电能越多
30．两定值电阻甲、乙中的电流与电压关系如图所示。现将甲和乙串联后接在电压为6V的电源两端，下列分析错误的是
A．乙两端的电压是2V
B．甲的电流为0.2A
C．甲中的电流等于乙中的电流
D．甲乙两端的电压之比为1：2
二、填空题（每空1分，共10题，20分）
31．请在下面的流程图中填入后面所列出的短语，来解释电铃（图甲）是怎样利用电磁铁工作的．短语：弹簧片恢复原状；电磁铁无磁性；电路接通；电路断开；电磁铁吸引衔铁，锤子敲击铃碗；电磁铁有磁性．
32．手机已经进入“5G”时代，所谓“5G”指的是第五代移动通信技术。“5G”手机传递信息的载体是频率更高的_______（填“超声波”或“电磁波”）；智能手机传递信息的电信号采用_______（填“模拟”或“数字”）信号。
33．如图所示，电源电压恒定，当开关S1闭合，S2断开时，电压表的示数为3V，当S1断开，S2闭合时，电压表的示数为4.5 V，则灯L1两端的电压为___________V，L2两端的电压为___________V，此时，两灯泡电阻的比值为_____________，通过两灯泡电流的比为_______________，相同时间内两灯产生的热量的比为_______________________。
34．如图所示，如果合上开关，将会出现______现象（选填“断路”或“短路”）；对于这个电路，只须拆掉导线____，就能成为灯L1和L2串联的正确电路。
35．在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座．为了安全，三脚插头的接地脚应与用电器的________相连．如果电路出现故障，电工师傅一般会用试电笔进行检查，如图电路出现故障，甲、乙两种使用方法中，正确的是________．
36．如图是某型号电饭锅的原理图，有两个档位，分别是高温烧煮和保温焖饭档，已知R1＝44Ω，R2＝2156Ω，则开关S置于_____（1/2）档时是低温档，它的功率是_____W，电饭锅在高温档正常工作2min产生的热量是_____J。
37．如图所示的电路，电源是由标准四节新干电池串联组成的电池组，当闭合开关S后，电压表的示数为3.2V，则灯L1两端的电压为__________，灯L2两端的电压为__________V。
38．热机是把________能转化为_________能的机器．
39．如图所示，火箭发射时，燃料燃烧放出大量的热量，使发射台温度急剧升高， 这是以______的方式改变发射台的内能，发射台建有水池，通过水汽化吸收______，使发射台不至于温度过高被烧坏；火箭高速运动过程中，与空气摩擦 而温度急剧升高，这是以______的方式改变火箭内能，火箭表面的特殊涂层会 熔化吸热，起到保护作用。
40．在炎热的夏天，露天停放的轿车在强光照射下车内温度可高达70℃，在此过程中是通过_____方式使车内温度上升，若车内装有一瓶500mＬ的矿泉水，由于挡光板的放置水的温度少上升了20℃，水少吸收了____J的热量。［水的比热容是4.2×103J/（kg·℃）］
三、实验题（每空1分，共2题，15分）
41．张望同学在“测量小灯泡电功率”的实验中，已知电源电压是6V，小灯泡的额定电压是3.8V，电阻约为8Ω。
（1）请你用笔画线代替导线帮他将图中的实物图连接完整；
（__________）
正确连接电路后，闭合开关前，滑动变阻器的滑片应该置于_____端（选填“A”或“B”）；
（2）张望同学在调节滑动变阻器，进行了几次实验，得到部分U和I的数据如下表所示：
①张望同学在对数据进行分析时发现：小灯泡灯丝电阻随电压的增大而_____（填“增大”、“减小”或“不变”）；在第1次实验中，小灯泡不发光的原因是_____；
②灯泡正常发光时，电流表的示数如图2所示，则灯泡的额定功率为_____W；
③当张望同学在测量灯泡在继续调节滑动变阻器时，不小心把灯丝烧断了（其余元件完好），则此时电压表示数约为_____V；
（3）张望同学在实验室借了甲：“10Ω 1.5A”、乙：“20Ω 1.2A”和丙：“30Ω 1A”的滑动变阻器各一个，你认为他在实验中使用的滑动变阻器是：_____，理由是：_____。
42．如图是探究“不同物质的吸热能力”的实验装置。
（1）该装置中甲、乙两个电阻丝的连接方式是_____，通电后电阻丝发热是通过_____的方式将能转化为内能的；
（2）实验前，应取_____质量的两种液体分别放入两个相同的容器中；为保证让两个容器中的液体能吸收相同的热量，图中选用的甲、乙两个电阻丝的阻值大小必须______________________________；
（3）实验中若甲容器中液体温度升高的快说明该液体的吸热能力_____（选填“强”或“弱”）；
（4）若想用该装置探究“电流通过导体时产生的热量与电阻大小的关系”，则需对实验改进的地方是：
①________________________；
②_________________________。
四、计算题（每题10分，共2题，20分）
43．如图所示的电路中，R1＝6Ω，R2＝20Ω，R3＝30Ω，电源电压保持不变。当 S1、S2 都闭合时， 电流表的示数是 0.6A，求：
(1)电源电压是多少？
(2)这时 R2 中的电流是多少？
(3)当 S1、S2 都断开时，1 分钟 R1 产生的热量是多少？
44．用燃气灶烧水，燃烧0.5kg的煤气，使50kg的水从20℃升高到60℃，已知水的比热容为4.2×103J/（kg·℃），煤气的热值为4.2×107J/kg，求：
（1）0.5kg煤气完全燃烧放出的热量；
（2）水吸收的热量；
（3）燃气灶烧水的效率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【分析】串联的各电路元件相互影响，不能独立工作；并联的各电路元件互不影响，能独立工作；根据题意确定两开关与电动机的连接方向，然后分析电路图答题。
【详解】A．由图可知，S1与S2串联，把杯体放在主机上时，S2闭合，但因电源开关S1还没闭合，电动机仍不能工作，只有S1与S2同时闭合时，电动机才能启动，故A项符合题意；
B．由图可知，两个开关是并联的，只要闭合任意一个开关电路都能接通，电动机就会启动，故B项不符合题意；
C．当把杯体放在主机上时，S2闭合，电路已经接通，电动机工作，再闭合S1时，会造成电源短路，故C项不符合题意；
D．当把杯体放在主机上时，S2闭合会造成电源短路，故D项不符合题意。
2、B
【详解】电路中线圈的电流为
I＝=0.5A，
小风扇正常工作1 min产生的热量
Q=I2Rt=（0.5A）2×0.1Ω×60s=1.5J，
故选B。
3、A
【解析】根据题意知道，水吸收的热量是：Q吸=cm（t-t0）=4.2×103 J/（kg•℃）×1kg×（70℃-20℃）=2.1×105 J，故A正确；电热水壶消耗的电能会转化为水的内能、水壶的内能，部分热量散失到空气中，故B错误；水的温度升高，它的内能增加，故C错误；比热容是物质的一种特性，其大小仅与物质的种类和所处的状态有关，而与物体的质量和温度无关，故D错误，故选A。
点睛：本题考查的是热量的计算、内能与温度的关系及对比热容的理解，属于基础题目。
4、A
【详解】滑动变阻器与定值电阻R串联，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压。当滑动变阻器的滑片向左移动时，连入电路中的电阻变大，电路的总电阻变大，由I=可知电路中的电流变小，电流表的示数变小；由U=IR可知定值电阻R两端的电压变小，又因串联电路的总电压等于各部分的电压之和，电源电压不变，所以滑动变阻器两端的电压变大，则电压表的示数变大，故选A。
5、D
【详解】玻璃杯、陶瓷盘、竹筷子都不容易导电，是绝缘体，金属勺容易导电，是导体，故选D。
6、D
【详解】设一个钩码的重力为G，左边钩码到支点的距离为3l，因为杠杆正处于水平平衡，所以由杠杆平衡条件可得
，
解得，即右边钩码到支点的距离为2l；
A．若分别在两边钩码下再增加一个相同钩码，则
，
此时杠杆不再平衡，不符合题意；
B．若左边减少1个钩码，右边减少2个钩码，则
，
此时杠杆不再平衡，不符合题意；
C．若两边的钩码均向支点移动相同的距离l，则
，
此时杠杆不再平衡，不符合题意；
D．若左边钩码向左移1.5cm，右边钩码向右移1cm，则
，
此时杠杆平衡，符合题意。
7、C
【详解】A．甲图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，故A错误；
B．乙图中导体棒ab在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，故B错误；
C．放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围产生了磁场，即演示了电流的磁效应，故C正确；
D．通电后串联的两绕有线圈的铁钉都可吸引小铁钉，但左边吸引的个数要多，说明通电螺线管的磁极强弱与线圈匝数有关，故D错误．
8、B
【解析】A．干路开关闭合后，发热元件R工作；再闭合支路开关后，电动机才工作，不能做到启动风扇的电动机先工作，故A不符合要求；
B．干路中开关闭合，启动风扇的电动机立刻工作，闭合支路开关发热元件才工作；干路开关没有闭合，即启动风扇的电动机不工作，发热元件就不能工作，故B符合要求；
C．闭合下方开关，发热元件和启动风扇的电动机同时工作；闭合上方开关电动机不工作，而发热元件继续工作，故C不符合要求；
D．两开关只要有一个没有闭合，发热元件和启动风扇的电动机都不工作；两开关同时闭合，发热元件和启动风扇的电动机同时工作，故D不符合要求；
故选B。
9、C
【解析】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。当电压表V1的示数时，电路中的电流最大，变阻器接入电路中的电阻最小，R1的功率最大，因串联电路中各处的电流相等，所以电路中的最大电流，因串联电路中总电压等于各分电压之和，所以R2两端的最小电压：，变阻器接入电路中的最小阻值：，电阻R1的最大电功率：；
当滑动变阻器接入电路中的电阻最大时电路中的电流最小，即：，此时电压表V2的示数：，
所以，电压表V2示数范围为 ，故A错误；
电流表A的示数范围为 ，故D错误；
滑动变阻器R2的阻值取值范围为，故B错误；
此时，电阻R1两端的最小电压： ，电阻R1的最小电功率：,所以，电阻R1的电功率取值范围为
，故C正确。
故选：C。
10、C
【分析】电饭锅与电源线串联，流过它们的电流相等，电源线很热，说明电源线电阻产生的热量多，电阻大，根据影响电阻大小的因素分析原因．
【详解】电饭锅与电源线串联，流过它们的电流I相等，电源线很热，说明电源线电阻产生的热量多，电源线电阻比较大．导体的电阻与导体材料、导体长度、导体横截面积有关，电饭锅电源线的材料、长度一定，电阻较大，是因为电源线横截面积太小，电源线太细造成的．
故选C.
11、B
【详解】A．湿衣服变干是由于水分子不断运动到空气中的缘故，故A不符合题意；
B．拆除老旧建筑物时，灰尘飞舞，属于机械运动，故B符合题意；
C．加了白糖的水会变甜，是白糖分子运动的结果，故C不符合题意；
D．衣柜中的樟脑丸变小，是樟脑分子运动的结果，故D不符合题意．
12、C
【解析】空气开关相当于保险丝，应串联在干路中，由图知道连接正确，故A不合题意；两孔插座，与其他用电器并联，接线时左零右火，由图知道连接正确，故B不合题意；开关接在火线和接在零线上都能控制灯泡，但是接在火线上，当开关断开时，能切断火线；开关接在零线上，开关断开时，灯泡连接着火线，不安全，由图可知，这位同学连接的电路中的错误是开关接在零线上了，故C符合题意；三孔插座与其他用电器并联，接线左零右火上地线，由图知道连接正确，故D不合题意，选C．
13、D
【解析】由于导体电阻是导体本身的一种性质，其大小由导体的材料、长度、横截面积决定，还跟导体的温度有关，而跟导体两端的电压和通过导体的电流无关；
【详解】A．选项增大了导体的长度、减小了横截面积，故A错误；
B．选项缩短了导体的长度、增大了横截面积，故B错误；
C．选项改变了导体的温度，故都可以改变电阻的大小，故C错误；
D．选项只是改变导体的中的电压，无法改变电阻，故D错误。
故选D。
14、A
【详解】A．组成物体的分子在做不停的无规则运动，物体任何时候都具有内能，故A项错误，符合题意；
B．对物体做功或者物体吸收了热量，物体内能都会增加，故B项正确，不符合题意；
C．物体任何时候都具有内能，所以物体具有内能的同时也可以有机械能的存在，故C项正确，不符合题意；
D．分子间存在间隙，将酒精和水混合后总体积会减小，故D项正确，不符合题意。
15、B
【分析】本题考查安全用电相关知识。
【详解】A．发生触电事故时，应当立即切断电源，再施救，A项符合安全用电要求，故A项不符合题意；
B．保险丝的作用是当电路中的电流过大时保险丝先熔断切断电路，保护电路，用铜丝代替保险丝，铜丝熔点高，不易熔断，B项不符合安全用电要求，故B项符合题意；
C．使用试电笔时，手指不能碰到笔尖，当手指碰金属笔尖时，会发生触电事故，C项符合安全用电要求，故C项不符合题意；
D．使用冰箱时，电源插头插在三孔插座上，使冰箱的金属外壳与大地相接，防止触电事故，D项符合安全用电要求，故D项不符合题意。
故选B。
16、D
【详解】当开关闭合时，电路为甲灯泡的简单电路且灯甲发光说明甲灯泡无短路现象；当开关断开时，甲乙两灯泡串联，且照明灯甲熄灭，指示灯乙发出微光说明电路是通路，因串联电路各处的电流相等，且灯泡的亮暗取决于实际功率的大小，所以根据P=I2R可知，甲灯泡的实际功率远小于乙灯泡的实际功率，即甲灯的电阻远小于乙灯的电阻。故选D。
【点睛】
当开关断开时，甲乙两灯泡串联，乙灯泡发出微光说明电路是通路；当开关闭合时，电路为甲灯泡的简单电路且灯甲发光说明甲灯泡无短路现象；根据灯泡的亮暗取决于实际功率的大小和P=I2R判断两灯泡的电阻关系。
17、B
【分析】做功和热传递都可以改变物体的内能，但是热传递改变物体的内能是能量的转移，做功改变物体的内能是能量的转化。
【详解】在饮料中放入一些冰块，饮料变凉；柏油马路被阳光晒热；冬天，暖气使房间变暖，这都是通过热传递改变物体的内能的，是能量的转移；划火柴使其燃烧，是摩擦生热，属于做功改变物体的内能，是能的转化，故选B。
18、C
【详解】A．图示电表为电能表，是测量家庭电路中用电器消耗电能（电功）的仪表，不是测量电功率，故A错误；
B．电能表表盘转72转，则电路中消耗的电能
不是电能表消耗的电能，故B错误；
C．“5（20）A”中，“5A”表示基本电流（标定电流），它是确定电能表有关特性的电流值，故C正确；
D．由图知，此时电能表的示数为368.2kW•h，故D错误。
故选C。
19、C
【详解】A．由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；∵电源电压大于电压表的最大示数， ∴根据串联电路的分压特点可知当电压表的示数最大时为3V，电路中的电流最大，根据欧姆定律可得，电流表的最大示数：
，
故A不符合题意；
B．当滑动变阻器全部接入电路中，电阻最大为
，
则电路中的电流：
，
电压表最小示数为：
，
故B不符合题意；
C．当滑动变阻器接入电路中的电流为I，滑动变阻器消耗的电功率：
，
功率是关于电流的二次函数，功率有最大值，并且在I=0.3A时功率最大，由上分析可知：电流的变化范围是：0.1A～0.3A，所以最小值为
．
故C符合题意；
D．电阻R0 的最大功率为
。
故D不符合题意。
20、C
【详解】仅仅测量一次就下结论，具有偶然性，是不符合规律的得出的，故：
A．整理器材，结束实验，不符合题意，故A项错误；
B．分析数据，得出结论，不符合题意，故B项错误；
C．换用不同规格的小灯泡，再测出几组电流值，这样符合实验的要求，能够使最终的结论更具普遍性，符合题意，故C项正确；
D．换用电流表的另一量程，再测出一组电流值，会使误差增大，不符合题意，故D项错误。
21、B
【解析】试题分析：A、认识奥斯特实验，知道奥斯特实验证实了通电直导线周围存在磁场．即电流的磁效应．
B、掌握电磁感应现象及实验，知道在此实验中让闭合电路的部分导体在磁场中做切割磁感线运动，电路中会产生感应电流．根据这个原理制成了发电机．
C、掌握磁场对电流的作用实验，知道在此实验中，通电导体在磁场中受到力的作用．
D、要解决此题，需要知道动感线圈式话筒是根据电磁感应现象工作的．
解：A、图甲是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场；所以A说法错误，不符合题意．
B、图乙是电磁感应实验，根据此原理可以制成发电机；所以B说法正确，符合题意．
C、图丙是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动；所以C说法错误，不符合题意．
D、图丁是动感线圈式话筒，当人对话筒说话时，引起膜片的振动，膜片的振动会引起线圈的运动，切割永磁铁的磁感线而产生相对应的变化的电流，从而在扬声器产生与说话者相同的声音．动圈式话筒是根据电磁感应原理工作的；所以D说法错误，不符合题意．
故选B．
点评：此题考查了电和磁中的各种现象，在学习过程中，一定要掌握各实验的现象及结论，并且要找出其不同进行区分．
22、A
【详解】由知道，灯泡的电阻
由于灯泡电阻不随温度变化而变化，所以，把它接到110V的电路中，其实际功率
故选A。
23、C
【详解】AB．由图1可知R1和R2串联，串联电路电流处处相等，因此I1=I2，故A和B均错误；
CD．由图2可知R3和R4并联，并联电路中各支路电压等于电源电压，因此电流与电阻成反比，因为R3＜R4，所以I3＞I4，故C正确，D错误。
24、C
【解析】A、由于并联电路中的各个用电器是互不影响的，所以电冰箱接入三孔插座后电灯与电冰箱是并联的，故A错误；
B、家庭电路中，零线直接进灯泡，火线接在开关上，通过开关进灯泡，所以甲处接开关，乙处接灯泡，故B错误；
C、电冰箱的三脚插头接入电路，其金属外壳通过三角插头接地，以防用电器外壳带电危及人身安全，故C正确；
D、图中A点为火线，站在地上的人接触A点是会触电的，故D错误。
故选：C。
25、A
【详解】手机充电器输出电压较低，大约是5V，不会是36V、110V~220V之间或者220V，故选A。
26、A
【详解】A．把蔬菜装入保鲜袋，控制了液体表面积和空气流动的影响，可以减慢蒸发，故A项符合题意；
B．把粮食晒在阳光下，提高了液体的温度，可以加快蒸发，故B项不符合题意，
C．通风处晾衣服，液体表面的空气流速快，蒸发加快，故C项不符合题意；
D．把积水向周围扫开，增大了液体表面积，可以加快蒸发，故D项不符合题意。
故选A。
27、D
【详解】A．车对地面的压力受力物体是地面，地面对小车的支持力的受力物体是小车，不是同一个受力物体，两个力不是一对平衡力而是相互作用力，故A错误；
B．小车的重力的施力物体是地球，受力物体是小车，小车对地面的压力的施力物体是小车，受力物体是对面，所以，是两个不同的力，故B错误；
C．当小车匀速直线行驶时，水平方向小车受到的牵引力与阻力平衡，故C错误；
D．当小车在弯道匀速拐弯过程中，运动方向不断改变，所以，小车的运动状态发生了改变，故D正确。
28、D
【详解】A．物体内能减少时，可能放出了热量，也可能对外做了功，故A错误；
B．由于热量是个过程量，所以不能说物体含有多少热量，故B错误；
C．内能大小与质量、温度、状态和种类等都有关，温度高但质量很小，内能可能就很少，故C错误；
D．物体内能增加时，温度可能不变，如冰熔化，吸热内能增加，但温度不变，故D正确。
故选D。
29、A
【详解】使用测电笔时，手接触笔尾的金属体，用笔尖金属体接触被检测的导线，若氖管发光，表示接触的是火线，不发光表示接触的是零线，故A正确；当其中一盏灯坏了后，其余二盏灯还能正常发光，说明三盏灯互不影响、是并联，故B错误；空气开关“跳闸”，可能是电路中的总功率过大，也可能是短路，故C错误；电能表的转盘转的越快，说明电流通过用电器做功越快，做功的多少还与通电时间有关，故D错误，故选A．
30、A
【解析】将甲和乙串联后接在电压为6V的电源两端时，因串联电路中各处的电流相等，且电路的总电压等于各分电压之和，由图象可知，当电路中的电流I＝I甲＝I乙＝0.2A、两定值电阻的电压分别为U甲＝2V、U乙＝4V时符合，故A错误、BC正确；
甲乙两端的电压之比U甲：U乙＝2V：4V＝1：2，故D正确。
故选：A。
二、填空题（每空1分，共10题，20分）
31、闭合开关，电磁铁有电流通过，电磁铁具有了磁性，衔铁被吸引过来，使锤子打击铃碗发出声音，同时衔铁B与螺钉A分离，电路断开，电磁铁失去了磁性，锤子又被弹簧片弹回，电路闭合，不断重复，电铃便发出连续击打声了
【详解】电磁铁通电时有磁性，断电时无磁性，电铃就是利用电磁铁的这个特性工作的；通电时，电磁铁吸引衔铁，鼓槌打击铃碗发出声音，同时衔铁与螺钉分离，鼓槌被弹回，电路重新接通，不断重复上面的过程．
【点睛】
通过读图明确电磁继电器的工作原理与工作过程，从而可以正确描述其工作时的状态；
32、电磁波 数字
【详解】[1]手机是通过接收和发射电磁波来实现通讯的；
[2]数字信号不易失真，易于加密，抗干扰能力强，手机的声音、图像信息是数字信号。
33、3 1.5 2:1 1:1 2:1
【解析】[1]由电路图可知，当S1闭合、S2断开时，两灯串联，电压表测L1两端的电压，此时电压表的示数为3V，灯L1两端的电压为3V；
[2]当S1断开，S2闭合时，两灯仍串联，电压表测电源电压，即电源电压为4.5V，串联电路中电源电压等于各部分电路两端电压之和，所以L2两端的电压：
。
[3][4]在串联电路中电流处处相等，所以通过两灯泡电流的比为1:1；在串联电路中电压与电阻成正比，所以
；
[5] 相同时间内两灯产生的热量的比为
34、短路 b
【详解】[1]从图中可以看到，如果合上开关，电流不会流过两灯泡，流过旁边的导线，再流过电流表，最后回负极，这将会出现短路现象；
[2]假设拆掉导线b，那么电流会流过开关，流过灯泡L1，流过灯泡L2，再流过电流表，最后回负极，灯L1和L2是串联的，这种情况符合题意，所以只须拆掉导线b。
35、金属外壳 甲
【解析】试题分析：三脚插头的接地脚应与用电器的外壳相连，当用电器出现漏电等危害人的生命安全时，电流通过接地体流入大地而不直接经过人体。当电路出现故障，用试电笔进行检查时，笔尖触到测试体上，手接触测电笔的尾部。
【考点定位】试电笔的使用方法，三角插头的作用。
36、1 22 1.32×105
【解析】电饭锅处于低温档时电路的总功率最小，
由P＝UI＝可知，电源的电压一定时，电路的总电阻应最大，
由电路图可知，开关S置于1档，此时R1与R2串联，电路的总电阻最大，此时是低温档。
因串联电路中总电阻等于各分电阻之和，
所以，低温档的功率：
P低＝＝＝22W；
由电路图可知，开关S置于2档时，电路为R1的简单电路，电饭锅处于高温档，
则电饭锅在高温档正常工作2min产生的热量：
Q＝W＝t＝×2×60s＝1.32×105J。
37、3.2 2.8
【详解】[1]从图中可以看到，电压表是并联在灯L1两端，测的是灯L1电压，电压表的示数是3.2V，则灯L1两端的电压为3.2V；
[2]由于电源是由标准四节新干电池串联组成的电池组，那么电源电压是
，
这是一个串联电路，灯L2两端的电压是
。
38、内 机械_
【解析】解答：热机是利用内能来工作的机器，其中能量的转化是将内能转化为机械能．
39、热传递 热量 做功
【详解】[1]火箭发射时，燃料燃烧后喷出的高温燃气，通过热传递的方式使发射台温度急剧升高；
[2]火箭发射时，高温的火焰向下喷射，使水池中的水汽化为水蒸气，水汽化吸收热量会吸收大量的热量来降低发射台的温度；
[3]火箭的外壳与空气摩擦温度不断升高，这是通过做功的方式改变火箭的内能。
40、热传递 4.2×104
【详解】[1]利用强光照射使车内空气的内能增大，温度升高，即是利用热传递改变物体的内能的。
[2]水的体积
V＝500mL=5×10−4m3
由 可得水的质量
m=ρV＝1.0×103kg/m3×5×10−4m3＝0.5kg
则水少吸收的热量
Q吸＝cmt＝4.2×103J/(kg·℃)×0.5kg×20℃＝4.2×104J
三、实验题（每空1分，共2题，15分）
41、 B 增大 小灯泡实际功率太小 1.9 6 丙 完成第一次实验时，需要滑动变阻器接入电路的电阻为25Ω
【详解】(1)[1]滑动变阻器、灯泡、电流表串联在电路中，电流表用0.6A量程，电路图如图所示：
；
[2]闭合开关前，为了保护电路，应将滑动变阻器的滑片调至阻值最大处，即B端；
(2)①[3]由欧姆定律得，实验次数3中小灯泡的电阻是：
；
实验次数4中小灯泡的电阻是：
；
实验次数5中小灯泡的电阻是：
；
可知小灯泡灯丝电阻随电压的增大而增大；
[4]在第1次实验中，小灯泡不发光的原因是小灯泡实际功率太小；
②[5]灯泡正常发光时，灯泡电压为额定电压；由图2知电流表示数，灯泡的额定功率是：
；
③[6]当张望同学在测量灯泡在继续调节滑动变阻器时，不小心把灯丝烧断了（其余元件完好），则此时电压表测量的是电源电压，示数为6V；
(3)[7][8]第一次实验时，灯泡电压，由串联电路特点知，滑动变阻器电压：
；
电路电流，滑动变阻器阻值：
；
由此可见应选丙滑动变阻器。
42、串联 做功 相同 相等 弱 换用阻值不同的电阻 换用同种质量和初温相同的液体
【解析】（1）由图可知，该电路为串联电路；电阻丝发热时，电能转化为内能，是通过做功的方式转化的；
（2）实验前，应取相同质量的两种液体分别放入两个相同的容器中；为保证让两个容器中的液体能吸收相同的热量，则电阻丝在相同时间内产生的热量是相同的，即控制甲、乙两个电阻丝的阻值相等；
（3）如果甲瓶中液体温度升高的快，说明甲液体的吸热能力弱；
（4）为了研究与电阻大小的关系，让通过的电流和通电时间相同，加热质量和初温相同的同种液体；故实验改进的地方是：①换用阻值不同的电阻；②换用同种质量和初温相同的液体。
四、计算题（每题10分，共2题，20分）
43、 (1)18V(2)0.9A (3)90J
【详解】(1)当S1、S2都闭合时，R2与R3并联，电流表测R3支路的电流，
∵并联电路中各支路两端的电压相等，
∴根据欧姆定律可得，电源的电压：
U=U3=I3R3=0.6A×30Ω=18V，
(2)通过R2的电流：
I2== =0.9A；
(3)当S1、S2都断开时，R1与R3串联，
∵串联电路中总电阻等于各分电阻之和，
∴此时电路中的电流：
I== =0.5A，
1分钟R1产生的热量：
Q=I2R1t=(0.5A)2×6Ω×60s=90J。
答：(1)电源电压是18V；
(2) R2中的电流是0.9A；
(3)当S1、S2都断开时，1分钟R1产生的热量是90J。
44、 (1)2.1 ×107J；(2)8.4×106J；(3)40%。
【详解】(1)0.5kg煤气完全燃烧放出的热量
Q放=mq=0.5kg×4.2×107J/m3=2.1×107J；
(2)水吸收的热量：
Q吸=cmΔt=4.2×103J/（kg•℃）×50kg×（60℃-20℃）=8.4×106J；
(3)燃气灶烧水的效率
η==40%。
答：(1)0.5kg煤气完全燃烧放出的热量为2×107J；
(2)水吸收的热量为8.4×106J；
(3)燃气灶的效率为40%。
实验次数
1
2
3
4
5
6
7
8
U/V
1.00
1.50
2.00
2.50
3.00
3.50
3.80
4.20
I/A
0.20
0.30
0.40
0.44
0.47
0.49
0.51
灯泡亮度
不亮
微亮
很暗
较暗
偏暗
较亮
正常
很亮
