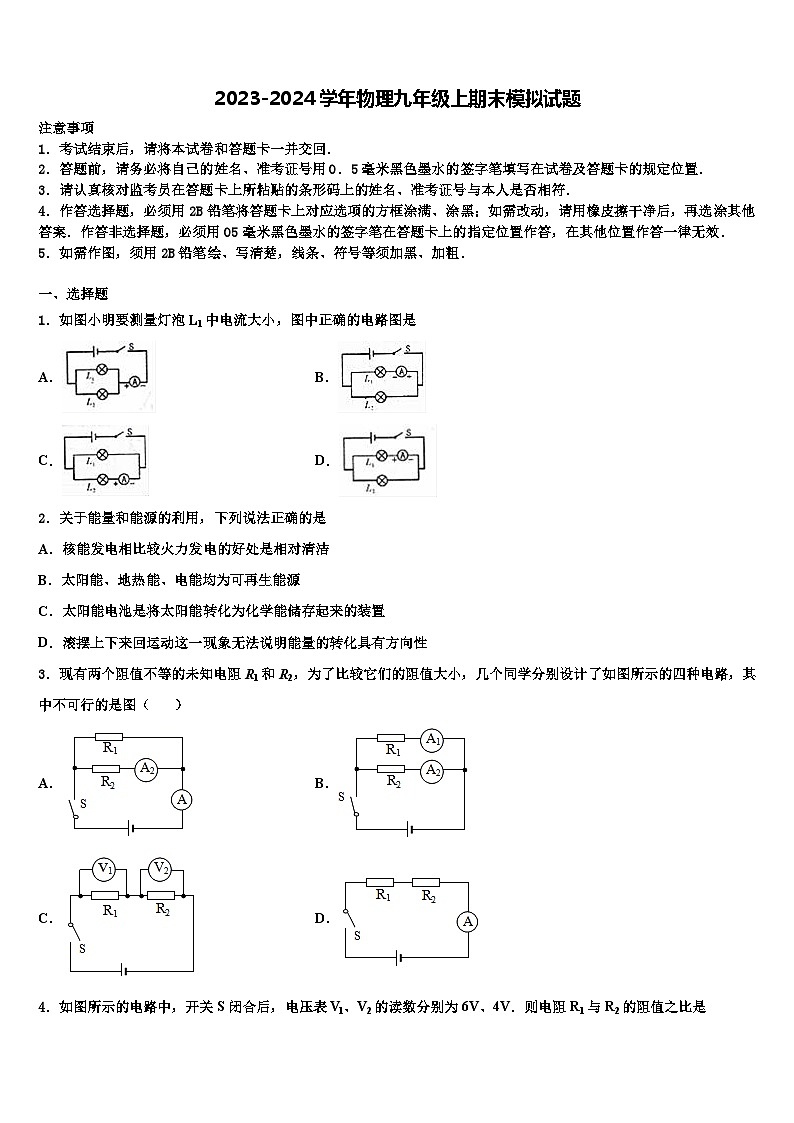

2023-2024学年物理九年级上期末模拟试题

这是一份2023-2024学年物理九年级上期末模拟试题，共16页。试卷主要包含了下列说法中正确的是等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题
1．如图小明要测量灯泡L1中电流大小，图中正确的电路图是
A．B．
C．D．
2．关于能量和能源的利用，下列说法正确的是
A．核能发电相比较火力发电的好处是相对清洁
B．太阳能、地热能、电能均为可再生能源
C．太阳能电池是将太阳能转化为化学能储存起来的装置
D．滚摆上下来回运动这一现象无法说明能量的转化具有方向性
3．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A．B．
C．D．
4．如图所示的电路中，开关S闭合后，电压表Vl、V2的读数分别为6V、4V．则电阻R1与R2的阻值之比是
A．3：2B．2：3C．2：1D．1：2
5．科学家智慧的火花照亮了人类前行的步伐．下列科学家与其科学成就的对应关系中不正确的是
A．伽利略-物理学的中真正开端
B．欧姆-电流、电压、电阻三者之间的关系
C．安培-电路的磁效应
D．焦耳-电流的热效应规律
6．下列说法中正确的是
A．用磁感线可以形象描述磁场
B．只要导体在磁场中运动，该导体中就会产生感应电流
C．通电导体产生的磁场方向与通过该导体的电流方向无关
D．地磁场的N极同地理北极重合
7．物理学把“物体内所有分子热运动的动能与分子势能的总和叫做物体的内能”，请你根据这个意思， 结合所学知识，下列判断正确的是（ ）
A．同一物体，温度降低，物体内能增大
B．同一物体，温度升高，物体内能增大
C．同种物质，分子个数越多，物体内能越大
D．同种物质，分子个数越少，物体内能越小
8．如图，工人要将一块重900N的建材运到10m高处，装置中每个滑轮重100N，建材上升的速度是0.8m/s。在施工过程中，下列说法正确的是（ ）
A．工人的拉力为500N B．工人拉绳的速度为2.4m/s
C．工人做功的功率为400WD．工人做功的机械效率小于90%
9．如图所示的电路中，电源电压保持不变．闭合开关后S后，当滑动变阻器的滑片P向左移动时．下列判断正确的是
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
10．关于电热的利用，下列说法中错误的是
A．电热对我们来说总是有利的B．电视机、收音机上开小孔是为了散热
C．电饭锅是利用电流热效应来工作的D．梅雨季节可用电热给电视机驱潮
11．如图所示，电流表A1、A2、A3的示数分别为0.2A、0.3A、0.6A，则流过R1、R2、R3的电流分别是（ ）
A．0.2A、0.1A、0.3AB．0.2A、0.3A、0.6A
C．0.6A、0.2A、0.1AD．0.1A、0.2A、0.3A
12．如图所示为四冲程内燃机四个冲程的示意图，请你结合气门的位置做出判断，其中是压缩冲程的是（ ）
A．B．C．D．
二、填空题
13．一定值电阻两端电压为6 V时，通过的电流为0.2 A，则该定值电阻的阻值为_____Ω；当电阻两端电压为0时，该定值电阻的阻值为_____Ω．
14．在斜面上将一个重600N的物体匀速拉到高处，沿斜面向上的拉力F=400N，拉动的距离s=4.5m，提升高度h=1.8m，所用时间t=30s．则拉力F做功的功率为________W，此过程中物体受到的摩擦力为________N．
15．大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的_____、_____和横截面积．
16．如图所示是四冲程汽油机工作过程中的_____冲程：此过程中_____能转化为机械能．在汽油机内完全燃烧2kg汽油能放出_____J的热量．（汽油的热值为4.6×107J/kg）
三、实验题
17．（8分）在测盐水密度实验中，某实验小组进行了如图的实验探究，并设计了如下表格。
(1)把天平放在_____桌面上，指针指在分度标尺的中线处，如图甲所示，小丽同学想直接使用该天平进行测量。此时，同组同学马上阻止说：小丽的做法不对，不对之处是：_____。更正错误后，这时小丽应将横梁右端的平衡螺母向_____调节（选填“左”或“右”），使天平平衡。
(2)烧杯中装入适量盐水后置于天平的左托盘上，天平重新平衡时所用砝码及游码位置如图乙所示；将烧杯中部分盐水倒入量筒后如图丙所示。根据图中信息帮小丽将下表填写完整。
(3)另一位同学的实验方法是：先测出空烧杯质量为m1；接着向空烧杯中倒入适量盐水后，测出总质量为m2；再把烧杯中的盐水全部倒入量筒中，测出盐水的体积为V；然后计算出盐水的密度ρ′=。与小丽测出的盐水密度ρ相比较，则ρ′_____ρ（选填“＜”、“＞”或“＝”）。
18．（8分）小明做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样）．

（1）请用笔画线代替导线，完成图甲中实物电路的连接（连线时导线不能交叉）.
（______）
（2）电路连接完成闭合开关后，发现小灯泡不发光，电流表无示数，但电压表有示数，电路中可能出现的故障是_______.
A．小灯泡短路 B．小灯泡断路
C．滑动变阻器短路 D． 滑动变阻器断路
（3）实验时，当电压表示数为 2.5V 时，电流表的示数如图乙所示，则小灯泡的额定功率是_______W.
（4）在实验操作中，发现电流表损坏不能使用.小华利用阻值已知的定值电阻 R0，设计了如图丙所示的电路，测量额定电压为U1的另一小灯泡的额定功率. 操作如下：
①闭合开关 S、S1，断开 S2，调节滑动变阻器，使电压表的示数为U1；
②保持滑动变阻器滑片位置不变，闭合开关 S、S2，断开 S1，读出电压表示数为U2；
③小灯泡的额定功率P＝_______ .（用U1、U2和R0表示）
19．（8分）探究电流与电压的关系
（实验器材）电压表、电流表、三种不同规格的滑动变阻器（A：“10Ω1.5A”、 B：“20Ω1A”、 C：“50Ω1A”）、开关、新干电池三节、定值电阻R=10Ω、导线若干
（制定计划与设计实验）
(1)用笔画线代替导线，将图中电路连接完整，要求滑动变阻器的滑片P向左滑时，电流表示数变大，导线不能交叉______；
(2)连接电路时开关要______，此实验中滑动变阻器的其中一个作用是“改变定值电阻两端的电压”，请你写出一种不用变阻器， 也可以改变定值电阻两端电压”的方法有：______。
（进行实验与收集证据）
(3)闭合开关，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是______；
(4)小莲按要求重新正确连接电路，且电路元件完好、实验过程中，发现电压表指针偏转到满刻度外的位置，其原因可能是______；（任意写出一个）
(5)小莲在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示：
要测出表格中的实验数据，实验时所用的滑动变阻器规格为______（选填规格的编号即可）
（实验结论）
通过上表中的数据，我们可以得出：______。
四、作图题
20．（8分）如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯；②三孔插座单独接入．
（_____）
21．（8分）如图所示，用笔画线代替导线完成电路。要求：两灯并联，开关控制干路，电流表测量灯泡L1的电流，导线不能交叉。
（____）
五、计算题
22．（10分）如图所示的电路中，电源电压和灯L的电阻保持不变，灯L标有“6V6W"字样。求:
（1）灯L正常发光时的电阻:
（2）当R的滑片P位于a端，闭合S1断开S2时，灯L两端的实际电压为额定电压的，此时灯L工作1min所消耗的电能:
（3）当R的滑片P位于右端点b，闭合开关S1、S2时，灯泡正常发光，电流表的示数为3A，滑动变阻器消耗的电功率。
23．（12分）如图所示的电路，电源电压一定，R1、R2是定值电阻，R1的阻值为5Ω，闭合开关，电压表的示数为9V，电流表的示数为0. 6A．求：
（1）电源电压：
（2）闭合开关，整个电路10s消耗的电能是多少?
参考答案
一、选择题
1、D
【解析】A、电流表在干路中，测干路中的电流，不符合题意；
B、电流表与L1串联，但接线柱接错了，不符合题意；
C、电流表与L2串联，测L2的电流，不符合题意；
D、电流表与L1串联，接线柱接法正确，测L1的电流，符合题意。
2、A
【详解】A. 核电站的核反应堆是利用可控的核裂变反应释放核能的设备，在可控条件下，核能发电相比较火力发电的好处是无污染．故A正确．
B. 电能不能从自然界直接得到补充，是不可再生能源；太阳能、地热能是可再生能源都可以源源不断地从自然界得到，属可再生能源，故B错误；
C. 太阳能电池是将太阳能转化为电能的装置，故C错误；
D. 滚摆上下来回运动说明动能和重力势能是可以相互转化的，并且说明能量的转化具有方向性，故D错误．
故选A.
3、D
【详解】A．由图得R1和R2并联，电流表A测干路电流，电流表A2测流过R2电流，则可根据并联分流得到流过两个电阻电流大小，再根据并联电路电流之比等于电阻的反比，可得出两电阻大小关系，故A可行，不符合题意；
B．由图得R1和R2并联，电流表A1测流过R1电流，电流表A2测流过R2电流，根据并联电路电流之比等于电阻的反比，可得出两电阻大小关系，故B可行，不符合题意；
C．由图得R1和R2串联，电压表V1测R1两端电压，电压表V2测R2两端电压，根据串联电路电压之比等于电阻之比，可得出两电阻大小关系，故C可行，不符合题意；
D．由图得R1和R2串联，电流表测整体电流，由于串联电路不论电阻大小，电流处处相等，则无法得出两电阻大小关系，故D不可行，符合题意。
4、D
【详解】电阻R1、R2串联,电压表V1测电源的电压,V2测R2两端的电压；电阻R1两端的电压为U1＝U−U2＝6V−4V＝2V；∵串联电路各处的电流相等，∴.故选D.
【点睛】
由电路图可知，电阻R1、R2串联，电压表V1测电源的电压，V2测R2两端的电压；根据串联电路电压特点求出R1两端的电压，再根据串联电路各处的电流相等和欧姆定律求出电阻R1与R2的阻值之比．
5、C
【详解】A、伽利略开创了实验观察+逻辑推理的研究方法，标志着物理学的真正开端，故A正确，不符合题意；
B、欧姆主要贡献为欧姆定律，即电流、电压、电阻三者间的关系，故B正确，不符合题意；
C、奥斯特的贡献是发现了电生磁，即电流的磁效应，从而引发了人们对电磁关系的研究，故C错误，符合题意；
D、焦耳发现了焦耳定律，归纳了电流通过导体时产生热效应的规律，D正确，不符合题意．
故选C．
6、A
【详解】A. 磁场是确实存在的，且磁场是看不见摸不到的，但用磁感线可以形象地描述磁场的强弱和磁场的方向；故A正确；
B. 导体中产生感应电流的条件是：闭合电路、在磁场中做切割磁感线运动，缺一不可；所以导体在磁场中运动，不一定会产生感应电流，故B错误；
C. 奥斯特实验说明了通电导体周围存在磁场，该实验还表明电流方向改变时，其磁场方向也随之改变，所以，通电导体产生磁场的方向与通过该导体的电流方向有关，故C错误；
D.地磁场的南极在地理北极附近；故D错误．故选A．
7、B
【详解】AB．同一物体，质量是一定的，温度降低，内能减小，温度升高，内能增大，故A错误、B正确；
CD．同种物质，质量越大，分子个数越多，但物体的内能与质量和温度都有关系，所以只知道物体的质量而不知道物体的温度无法比较内能的大小，故CD错误。
故选B。
8、D
【详解】由两根绳子承担物重，动滑轮和建材总重为1000N，由于有摩擦和绳子自身的重量，所以工人的拉力应大于500N，故A错；工人拉绳的速度应是物体上升速度的2倍为1.6m/s，故B错；若部考虑绳重和摩擦，工人做功的功率为P=Fv绳=500N×1.6m/s=800W，由于有摩擦和绳子自身的重量，所以工人做功的功率应大于800W，故C错；对物体做的有用功为W有=Gh=900N×10m=9000J，而拉力做的总功应大于1000J，所以工人做功的机械效率小于90%，故D正确；应选D．
9、B
【详解】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻器两端的电压，电流表测电路中的电流；当滑动变阻器的滑片P向左移动时，接入电路的电阻变小，电路的总电阻变小；根据可知，电路中的电流变大，即电流表的示数变大；根据U＝IR可知，定值电阻两端的电压变大，故B选项正确．
10、A
【详解】A．电热在有些情况下对我们有利，有时对我们有害，故A说法错误，符合题意；
B．电视机、收音机上有小孔是为了让电视机与收音机内部气体与外部大气相通，有利于散热，故B说法正确，不符合题意；
C．电饭锅工作时，导体发热，电能主要转化为内能，电饭锅是利用电流的热效应工作的，C说法正确，不符合题意；
D．梅雨季节可用电热给电视机驱潮，D说法正确，不符合题意；
11、A
【详解】由电路图可知，三电阻并联，电压表测电源的电压，电流表A3测干路电流，电流表A2测R1、R2支路的电流之和，电流表A1测R1支路的电流，通过R1的电流为0.2A，因并联电路中干路电流等于各支路电流之和，所以通过R2的电流
I2=IA2-I1=0.3A-0.2A=0.1A，
通过R3的电流
I3=IA3- IA2=0.6A-0.3A=0.3A，
故选A。
12、D
【详解】A.图中两个气门都关闭，活塞向下运动，因此是做功冲程；
B.图中进气门打开，排气门关闭，因此是吸气冲程；
C.图中进气门关闭，排气门打开，活塞向上运动，因此排气冲程；
D.图中两个气门都关闭，活塞向上运动，因此是压缩冲程．
二、填空题
13、1 1
【详解】由 可得，定值电阻的阻值： ，因电阻是导体本身的一种性质，与其两端的电压和通过的电流无关，所以，当电阻两端电压为0时，该定值电阻的阻值仍为1Ω不变．
故答案为1；1．
14、60 160
【详解】根据题意知道，拉力所做的总功是：W总 =Fs=400N×4.5m=1800J，拉力F做功的功率是： ；此过程克服重力做的是有用功，且W有=Gh=600N×1.8m=1080J，故克服摩擦力做的额外功是：W额=W总-W有=1800J-1080J=720J，由W额 =fs知道，物体所受斜面的摩擦力是：．
15、材料， 长度
【解析】导体对电流阻碍作用的大小与导体的材料、长度、横截面积和温度有关．
16、做功 内 9.2×107
【详解】从图中可以看出，火花塞点火和活塞向下移动的特点，可以判断这个冲程是做功冲程；该冲程是将内能转化为机械能；汽油完全燃烧放出的热量：Q放＝mq＝2kg×4.6×107J/kg＝9.2×107J．
三、实验题
17、水平 游码没有放在称量标尺左端的零刻度线处 右 52.2 32 20 1.01 ＞
【详解】(1)[1]使用天平时，应该放置在水平桌面上。
[2]测量前应该将天平的游码调节到零刻度线处。
[3]游码向左调零后，天平会向左倾斜，平衡螺母应该向右调节，使天平平衡时，指针在中线处。
(2)[4]盐水和烧杯的总质量为砝码的质量与游码示数之和，为52.2g。
[5]烧杯和剩余盐水的质量为总质量减去倒出盐水的质量，为32g。
[6]量筒里，倒出液体的体积为20mL，即20cm3。
[7]盐水的密度
(3)[8]另一同学将烧杯中的盐水倒入量筒时，会有一小部分盐水残留在烧杯中，导致盐水体积的测量值偏小，从而使得密度的计算结果偏大。
18、 B 0.75
【详解】(1)[1] 根据乙图可知，电流表应该使用0～0.6A量程；与灯泡串联，答案如图：
；
(2)[2]灯泡不亮，电流表指针几乎不动，说明电路有断路；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此故障为灯泡断路，故B符合题意，ACD不符合题意；
(3)[3]由图乙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则小灯泡的额定电功率为
。
(4)[4]①闭合开关 S、S1，断开 S2，调节滑动变阻器，使电压表的示数为U1；
②保持滑动变阻器滑片位置不变，闭合开关 S、S2，断开 S1，读出电压表示数为U2；
③在②中，电压表测的是灯与定值电阻的总电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻的电压为：
，
由欧姆定，灯的额定电流：
，
小灯泡的额定功率：
。
19、 断开 改变电源中电池的节数 电阻断路 滑动变阻器阻值过小 C 电阻不变，导体中的电流与它两端的电压成正比
【详解】(1)[1]当滑动变阻器的滑片P向左移动时，要求电路中的电流变大，则滑动变阻器接入电路的阻值变小，因此滑动变阻器应将左下角接线柱接入电路；电源为三节干电池，电源电压为
3×1.5V=4.5V
电路中的最大电流为
I==0.45A
电流表选择0～0.6A量程，如图所示；
(2)[2][3]为了保护电路，连接电路时，开关断开。改变电源中电池的节数也可以“改变定值电阻两端电压”。
(3)[4]闭合开关，无论怎样移动滑片，发现电流表始终无示数，说明电路断路，电压表有示数，可能是电阻断路。
(4)[5]闭合开关后，电压表偏转至满刻度的原因可能是：定值电阻断路、滑动变阻器接入电路的阻值太小等。
(5)[6]根据题意可知，电源电压
U=3×1.5V=4.5V
根据表格数据可知，定值电阻两端的最小电压为1V，最小电流为0.1A；定值电阻和滑动变阻器串联接入电路，当R两端电压最小时，电流最小，电路中总电阻最大，滑动变阻器接入电路中的阻值最大；此时变阻器连入的阻值
R滑==35Ω
所以实验时选用的变阻器规格是50Ω 1A。
[7]由表格中数据可知，电阻不变，电压增大为原来的几倍，则电流增大为原来的几倍，可知电阻不变，导体中的电流与它两端的电压成正比。
四、作图题
20、
【详解】电灯和开关串联，开关接在火线上，灯口接在零线上，三孔插座左零右火上接地．
21、
【解析】由题意可知，两灯并联，开关控制干路，开关接在干路中，电流表测量灯泡L1中电流，电流表与L1串联，答案如图所示：
。
五、计算题
22、（1）6Ω （2）160 （3）12W
【详解】(1)灯L正常发光时的电阻：
；
(2)当R的滑片P位于a端，闭合S1 、断开S2时，等效电路图如下图所示：
灯L两端的实际电压：
，
此时电流表的示数：
，
灯L工作1min所消耗的电能：
；
(3)设滑动变阻器的最大阻值为R，因串联电路中总电阻等于各分电阻之和，所以电源的电压
----------①
当R的滑片P位于b，闭合开关S1、S2 时，等效电路图如下图所示：
因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻：
，
电源的电压：
------②
电源的电压不变，由①②可得：
，
整理可得：
，
解得：
R=12Ω，
或
R=3Ω，
则电源的电压：
，
或：
因并联电路中各支路两端的电压相等，且灯泡两端的电压不能超过额定电压6V，所以，电源的电压
U=6V，
R=3Ω；
此时滑动变阻器消耗的电功率：
，
答：(1)灯L正常发光时的电阻为6Ω；
(2)灯L工作1min所消耗的电能是160J；
(3)滑动变阻器消耗的电功率为12W。
23、 (1)12V；(2)75J
【详解】(1)闭合开关，电路为R1与R2串联电路，R1两端电压为：
则电源电压为：
U=U1+U2=3V+9V=12V
(2)闭合开关，整个电路10s消耗的电能：
W=UIt=12V×0.6A×10s=72J
答：(1)电源电压为12V；
(2)闭合开关，整个电路10s消耗的电能72J。
烧杯和盐水的总质量m总/g
烧杯和剩余盐水的总质量m剩/g
倒出盐水的质量m/g
倒出盐水的体积V/cm3
盐水的密度ρ/g·cm－3
_____
_____
20.2
_____
_____
U/V
1.0
2.0
3.0
I/A
0.1
0.2
0.3
