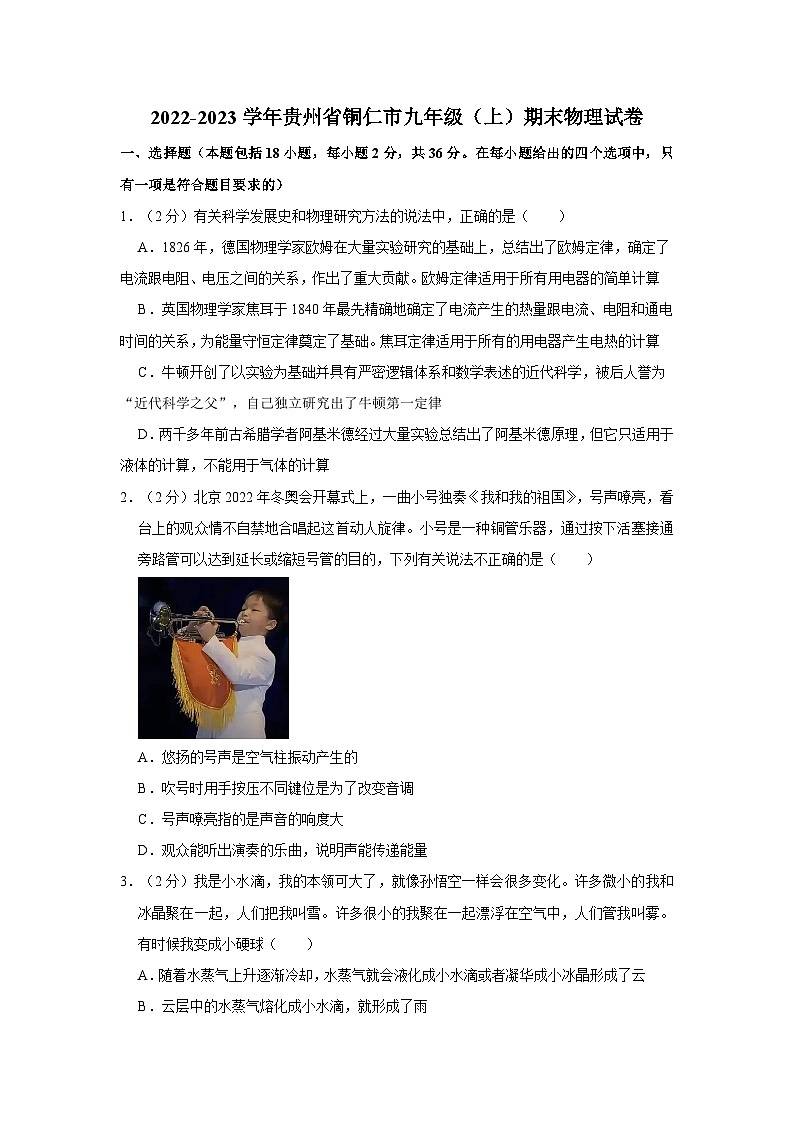

贵州省铜仁市2022-2023学年九年级上学期期末物理试卷

这是一份贵州省铜仁市2022-2023学年九年级上学期期末物理试卷，共32页。试卷主要包含了选择题，填空题，简答题，作图题，实验与科学探究题，综合应用题等内容，欢迎下载使用。

1．（2分）有关科学发展史和物理研究方法的说法中，正确的是（ ）
A．1826年，德国物理学家欧姆在大量实验研究的基础上，总结出了欧姆定律，确定了电流跟电阻、电压之间的关系，作出了重大贡献。欧姆定律适用于所有用电器的简单计算
B．英国物理学家焦耳于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，为能量守恒定律奠定了基础。焦耳定律适用于所有的用电器产生电热的计算
C．牛顿开创了以实验为基础并具有严密逻辑体系和数学表述的近代科学，被后人誉为“近代科学之父”，自己独立研究出了牛顿第一定律
D．两千多年前古希腊学者阿基米德经过大量实验总结出了阿基米德原理，但它只适用于液体的计算，不能用于气体的计算
2．（2分）北京2022年冬奥会开幕式上，一曲小号独奏《我和我的祖国》，号声嘹亮，看台上的观众情不自禁地合唱起这首动人旋律。小号是一种铜管乐器，通过按下活塞接通旁路管可以达到延长或缩短号管的目的，下列有关说法不正确的是（ ）
A．悠扬的号声是空气柱振动产生的
B．吹号时用手按压不同键位是为了改变音调
C．号声嘹亮指的是声音的响度大
D．观众能听出演奏的乐曲，说明声能传递能量
3．（2分）我是小水滴，我的本领可大了，就像孙悟空一样会很多变化。许多微小的我和冰晶聚在一起，人们把我叫雪。许多很小的我聚在一起漂浮在空气中，人们管我叫雾。有时候我变成小硬球（ ）
A．随着水蒸气上升逐渐冷却，水蒸气就会液化成小水滴或者凝华成小冰晶形成了云
B．云层中的水蒸气熔化成小水滴，就形成了雨
C．假如高空中的温度较低，水蒸气就会液化成雪或者冰雹
D．太阳一晒，我就变成“气”无影无踪了。这是发生了升华现象
4．（2分）如图所示的光现象中，说法正确的是（ ）
A．图甲，小明探究“树荫下的光斑”时，在一块硬纸板上挖一边长为4.5mm的正方形的孔，把这块挖有正方形孔的纸板对准太阳光，能在地面上观察到正方形亮斑，这是光的折射形成的
B．图乙，夜晚，当汽车司机通过自己车灯照射前方自行车的尾灯时，看见自行车的尾灯很明亮。这是光照射在自行车尾灯上发生了漫反射
C．夜晚的三江公园，悬挂在高处的白炽灯筒在地面上投射出红花绿叶的美丽图案。灯筒结构如图丙所示：不透明外壳内有一白炽灯，灯筒底部为带有彩色图案的玻璃。若将灯筒内白炽灯更换为红色光源，灯筒将在地面上投射出红花黑叶的图案
D．图丁，黄色的笔直的铅笔，把它放在玻璃杯的水中，铅笔竟然变“折断”了，为什么会变弯折了呢？小明说是光的反射形成的
5．（2分）如图所示，几种仪器的读数或原理，说法正确的是（ ）
A．图甲密度计的示数是1.05kg/m3
B．图乙电阻箱的读数是360.8Ω
C．图丙温度计的读数是17℃
D．图丁用毛皮摩擦过的橡胶棒接触验电器的金属球，金属箔片张开，原理是同种电荷互相排斥
6．（2分）下列有关分子动理论和简单电现象知识说法正确的是（ ）
A．图甲，用手捏海绵玩具，玩具的体积变小了，说明分子间有间隙
B．图乙，在“天宫课堂”中我们看到了许多神奇的画面，如：水在两块板间连成了一座液桥，这种现象说明了水分子间存在着引力
C．图丙，物理课本不带电时，它的内部就没有电荷
D．图丁，气球通过摩擦产生了电荷从而能吸引碎纸屑
7．（2分）如图所示，是上、下两个图中的现象和原理对应，说法正确的是（ ）
A．图甲两手相互搓一搓和钻木取火，他们含有的热量增大了
B．图乙汽油机的做功冲程，把内能转化为机械能，瓶口的“白气”是液化形成的
C．图丙汽油机的压缩冲程，把内能转化为机械能，活塞对筒内气体做了功，筒内气体的内能增大
D．图丁火箭和喷气式飞机的工作原理，物体间的力是相互的，火箭的飞行是靠惯性升空的
8．（2分）如图，安全用电是每一位公民必备素养。下列做法中不符合安全用电原则的是（ ）
A．图甲，家庭电路中的同一个插排上连接了多个大功率用电器，都能同时工作
B．图乙，家用电冰箱三线插头的三个插脚不一样长，a插脚要长一些。插入插座时，电冰箱的金属外壳通过插脚a先与大地相连
C．图丙，手机的充电器充完电后立刻把充电器拔下来，减慢老化过程，不能永远地插在插排上
D．图丁，打扫卫生时，不能用湿布擦拭工作中的家用电器和导线
9．（2分）汽车超载是发生交通事故的重要原因之一，为了交通安全，很多路段上设置了车辆超载监测站。如图所示是某监测站称重秤的模拟装置图（ ）
A．称重表用的是电流表，不是电压表
B．当车辆越轻时，通过定值电阻R0的电流越小
C．当车辆越重时，称重表的示数越大
D．当车辆越重时，电路消耗的电功率越大
六、填空题（本题包括8小题，每空1分，共22分）
10．（4分）科技发展日新月异，购物支付方式越来越多，如扫码支付（图甲）（图乙）。消费者刷脸支付时只需面对摄像头，经系统自动拍照、扫描，即可迅速完成交易。“刷脸”支付过程中，摄像头相当于 （选填“凸”或“凹”）透镜，面部经摄像头成倒立、 （选填“缩小”、“等大”或“放大”）的实像，说明摄像头对光线有 （选填“会聚”或“发散”）作用，它能用来矫正 （选填“近视眼”或“远视眼”）。
11．（3分）如图所示是一种新能源——可燃冰。可燃冰是水和天然气在高压低温情况下形成的类冰状结品物质，主要成分是甲烷，其开采是世界难题。据中央电视台报道，技术领先。1m3可燃冰可分解释放约168m3的天然气。完全燃烧168m3的天然气可以释放的热量为 J。用燃气锅炉烧水时，把质量为1000kg，初温为20℃的水加热到100℃3天然气，水吸收的热量 J；燃气锅炉烧水时的效率 。[已知水的比热容，c水＝4.2×103J/（kg•℃），天然气的热值q＝4×107J/m3。]
12．（3分）2022年6月17日，我国自主研制生产的第三艘航空母舰“福建”号下水，舷号18，采用平直通长飞行甲板，配置电磁弹射和阻拦装置。“福建”号航母静止在海面上时所受海水的浮力 （选填“大于”“小于”或“等于”）重力。如果按照满载排水量是10万吨计算，它受到海水的浮力是 N。2020年11月10日，中国“奋斗者“号载人潜水器下潜到10909米，冲入世界顶尖水平，如果它的体积约为30m3，“奋斗者”下潜后受到海水的浮力为 N。（ρ海水＝1.03×103kg/m3，g取10N/kg）
13．（3分）如图所示，思林水电站位于思南县境内的乌江干流上，是乌江水电基地的第八级电站。碾压混凝土重力坝最大坝高117m，坝顶高程452米，水库正常蓄水位440m，调节库容3.17亿立方米，装机105万kW，2009年全部机组发电。拦河大坝形状为上窄下宽的原因是 ；汛期相较于枯水期，大坝底部所受液体压强会 。水库正常蓄水高度是440m，水对水库底部的压强是 Pa。（ρ水＝1.0×103kg/m3，g取10N/kg）
14．（2分）2022年7月4日，中国滑冰协会授予北京冬奥会短道速滑项目男子1000米金牌得主任子威国际级运动健将称号。2月7日，他以1分26秒获得北京冬奥会短道速滑男子1000米冠军；同时还获得北京冬奥会短道速滑男女2000米混合接力冠军，成为双冠王。如果任子威和冰刀的总质量是80kg﹣7m2。在单脚滑行时，他对冰面产生的压强是 Pa。一头大象的质量为6t，一只脚的面积为600cm2，任子威单脚滑行时，他对冰面产生的压强是大象四只脚站立在水平地面时对地面的压强的 倍。（g取10N/kg）
15．（2分）2022年10月31日，中国在海南文昌航天发射场运用长征五号B运载火箭将梦天实验舱成功发射升空，图甲是梦天正在发射。11月3日，空间站“T”字基本构型在轨组装完成，如图乙所示。图丙是我国航天员在自己国家的空间站工作的情景。我们常用的天平和量筒在空间站上 （选填“能”或者“不能”）使用，如图乙，相对梦天实验舱来说天和核心舱是 （选填“运动”或者“静止”）的。
16．（2分）2020年新冠病毒席卷全球。疫情之下，医用口罩人人必备，正确佩戴口罩是防止新冠病毒传播的有效措施之一。如图，采用三层工艺制成，面料具有较强的过滤性，受到的重力是 N（g取10N/kg）；口罩体中带有静电的熔喷布具有 的性质。
17．（3分）如图甲所示，同一物体在同一水平地面上做直线运动，先后通过相等的路程s，此时物体做匀速直线运动，速度大小为 m/s，受到的水平推力为F1；当物体运动的速度和时间图像如图丙所示，仍然做匀速直线运动，受到的水平推力为F2；两次推力做功分别为W1、W2；两次推力的功率分别为P1、P2，则W1 W2，P1 P2。（选填“＞”“＝”或“＜”）
七、简答题（本题包括1小题，每问2分，共6分）
18．（6分）物理学家伏特发明了电池，他将铜片和锌片作为两个电极插入稀硫酸溶液中制成了最初的化学电池。在这个电池中，一个电极是铜片，电解质是稀硫酸。水果电池是由水果（酸性）、两金属片和导线简易制作而成。金属片包括铜片、铝片或者锌片
不同水果电池的电压U（V）一览表：
（1）如果让你来制作一个电压高还耐用的水果电池，你会选择什么材料？并说出你采用的什么物理研究方法？ 。
（2）如甲图所示，两个水果点亮了发光二极管，（发光二极管相当小灯泡）在这个简单的电路中水果相当于电源。请说出水果电池的能量转化是 。
（3）手机没电了，家里不巧又停电了。聪明的小明同学用两个水果电池串联来给手机充电，图乙所示，知道手机的充电电压是5V，而一节铜锌柠檬水果电池的电压只有0.99V，他就增加串联了几个水果电池，如图丙所示 。
八、作图题（本题包括1小题，每图2分，共6分。请将答案填写在答题卡相应的位置）
19．（2分）如图，有一束光照到平面镜上经平面镜反射后恰好垂直射在直角三棱镜的一个面上，请你在图中画出这束入射光线和它经三棱镜折射后折射光线的大致光路。（请保留做题痕迹）
20．（2分）如图所示，利用图中滑轮组，用100N的力将重为400N的物体匀速提升到高处（绳重、轮重及摩擦不计）
21．（2分）如图，甲是插线板，请将乙图的内部电路连接完整。要求：在开关断开时插线板上的指示灯不发光；在开关闭合时指示灯发光，插孔可提供工作电压，开关闭合时插孔也能提供工作电压。
九、实验与科学探究题（本题包括3小题，每空2分，共26分。请将答案填写在答题卡相应的位置）
22．（10分）住在乌江岸边的小明，注意到夏天晴朗的白天，岸边石头热得烫手而水较凉，水是温热的而石头是凉的。为什么呢？为了比较不同物质的吸热能力，小明取来相同规格的两个电加热器、完全相同的两个烧杯、温度计，装置如图甲所示。
（1）实验前应保证两种液体的初温和 相同；两种液体加热相同时间时，可以通过比较 来判断两种液体的吸热能力的强弱。
（2）实验中小明每隔1min记录一次液体的温度，记录结果绘成了如图乙的图像，通过分析图像可知 液体的比热容较大。
（3）图丙是“探究电流产生的热量与哪些因素有关的实验”。烧瓶里装什么液体呢？用水还是煤油？小明根据不同物质的吸热能力不同，他选择了煤油做实验，结果效果比水好 。利用图丙装置小明还可以探究电流产生的热量与 的关系。（写出一个即可）
23．（6分）如图是小明“探究电阻的大小与什么因素有关”的实验装置。他用固定在演示板上粗细均匀的合金丝（合金丝规格如表所示）、电流表、滑动变阻器、开关、电源和导线等器材进行实验。
（1）该实验是通过观察 的示数间接比较合金丝电阻的大小。
（2）为了探究导体的电阻与导体材料的关系，应选用 两根合金丝进行比较。
（3）分别将c、d两根合金丝接入电路，可初步探究出的结论是： 。
24．（10分）小明同学发现家里的白炽灯泡时亮时暗，他就想知道其中的原因？老师告诉他：灯泡的亮度是由实际电功率的大小决定的，实际电功率越大就越亮，正常发光时会是怎样呢？小明利用如图器材：额定电压为2.5V小灯泡，电源是两节干电池、电流表、电压表、滑动变阻器、开关各一个
（1）根据图甲所示，用笔画线表示导线，将图乙中的实物图连接完整。
（2）正确连接后，闭合开关，将滑动变阻器的滑片P从一端移动到另一端的过程中，电压表示数始终为零，则电路出现的故障可能是 。
A.电流表处有短路
B.灯泡L处有短路
C.灯泡L处有断路
D.滑动变阻器处有断路
（3）排除故障后，移动滑动变阻器的滑片P，使小灯泡正常发光。电流表示数如图丙所示 W。
（4）小明根据实验所测的数据，画出了如图丁所示的图像，发现电流和电压不成正比 。（选填“增大”“不变”或“减小”）
（5）这个实验探究中的小灯泡换成定值电阻，还可以进行的科学探究有：练习使用滑动变阻器和 （写出一个即可）。
十、综合应用题（本题包括2小题，每小题6分，共12分。要求写出必要的计算过程和文字说明。请将答案填写在答题卡相应的位置）
25．（6分）图甲所示实物图中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关，将R2滑片从左端1位置向右移到2位置，（位置1、2不是滑片在最左端或最右端的特殊位置）根据两表示数画出的U﹣I图像，如图乙中AB所示。其中A点的数据与滑片在位置1时对应。
求：（1）电阻R1的阻值？
（2）电源电压是多少？
26．（6分）电动汽车是绿色环保型交通工具，它的特征是效率高、噪声小、无废气排放、污染小。如图甲所示是某国产品牌电动汽车。
（1）图乙是电动车的充电桩，上面的表格是电动车充电桩说明书的一部分。现在用快充的方法，正常给电动车充电
（2）图丙的电能表的表盘上标有“3000r/（kW•h）”的信息，若小明关闭其它所有的用电器，（慢充额定功率见表格）使其工作0.5h，电能表的转盘转多少转？
（3）这款电动汽车（如图甲）在高速公路上匀速行驶了60km，所受的牵引力是600N，这次行驶过程中，电动车的效率是多少？
2022-2023学年贵州省铜仁市九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（本题包括18小题，每小题2分，共36分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．（2分）有关科学发展史和物理研究方法的说法中，正确的是（ ）
A．1826年，德国物理学家欧姆在大量实验研究的基础上，总结出了欧姆定律，确定了电流跟电阻、电压之间的关系，作出了重大贡献。欧姆定律适用于所有用电器的简单计算
B．英国物理学家焦耳于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，为能量守恒定律奠定了基础。焦耳定律适用于所有的用电器产生电热的计算
C．牛顿开创了以实验为基础并具有严密逻辑体系和数学表述的近代科学，被后人誉为“近代科学之父”，自己独立研究出了牛顿第一定律
D．两千多年前古希腊学者阿基米德经过大量实验总结出了阿基米德原理，但它只适用于液体的计算，不能用于气体的计算
【答案】B
【解答】解：A、1826年，总结出了欧姆定律、电压之间的关系，欧姆定律适用于纯电阻用电器的电路；
B、英国物理学家焦耳于1840年最先精确地确定了电流产生的热量跟电流，为能量守恒定律奠定了基础，故B正确；
C、伽利略是伟大的意大利物理学家和天文学家。历史上他首先在科学实验的基础上融会贯通了数学，扩大，也是近代物理学的开拓者，故C错误；
D、两千多年前古希腊学者阿基米德经过大量实验总结出了阿基米德原理，同样适用于气体。
故选：B。
2．（2分）北京2022年冬奥会开幕式上，一曲小号独奏《我和我的祖国》，号声嘹亮，看台上的观众情不自禁地合唱起这首动人旋律。小号是一种铜管乐器，通过按下活塞接通旁路管可以达到延长或缩短号管的目的，下列有关说法不正确的是（ ）
A．悠扬的号声是空气柱振动产生的
B．吹号时用手按压不同键位是为了改变音调
C．号声嘹亮指的是声音的响度大
D．观众能听出演奏的乐曲，说明声能传递能量
【答案】D
【解答】解：A、小号是铜管乐器，故A错误；
B、吹号时用手按压不同键位是为了改变音调；
C、号声嘹亮指的是声音的响度大；
D、听号声知道所吹奏的乐曲，故D正确。
故选：D。
3．（2分）我是小水滴，我的本领可大了，就像孙悟空一样会很多变化。许多微小的我和冰晶聚在一起，人们把我叫雪。许多很小的我聚在一起漂浮在空气中，人们管我叫雾。有时候我变成小硬球（ ）
A．随着水蒸气上升逐渐冷却，水蒸气就会液化成小水滴或者凝华成小冰晶形成了云
B．云层中的水蒸气熔化成小水滴，就形成了雨
C．假如高空中的温度较低，水蒸气就会液化成雪或者冰雹
D．太阳一晒，我就变成“气”无影无踪了。这是发生了升华现象
【答案】A
【解答】解：A、随着水蒸气上升逐渐冷却，故A正确；
B、云层中的水蒸气液化成小水滴，故B错误；
C、假如高空中的温度较低，故C错误；
D、太阳一晒，这是发生了汽化现象。
故选：A。
4．（2分）如图所示的光现象中，说法正确的是（ ）
A．图甲，小明探究“树荫下的光斑”时，在一块硬纸板上挖一边长为4.5mm的正方形的孔，把这块挖有正方形孔的纸板对准太阳光，能在地面上观察到正方形亮斑，这是光的折射形成的
B．图乙，夜晚，当汽车司机通过自己车灯照射前方自行车的尾灯时，看见自行车的尾灯很明亮。这是光照射在自行车尾灯上发生了漫反射
C．夜晚的三江公园，悬挂在高处的白炽灯筒在地面上投射出红花绿叶的美丽图案。灯筒结构如图丙所示：不透明外壳内有一白炽灯，灯筒底部为带有彩色图案的玻璃。若将灯筒内白炽灯更换为红色光源，灯筒将在地面上投射出红花黑叶的图案
D．图丁，黄色的笔直的铅笔，把它放在玻璃杯的水中，铅笔竟然变“折断”了，为什么会变弯折了呢？小明说是光的反射形成的
【答案】C
【解答】解：A、探究“树荫下的光斑”，故A错误；
B、车灯照射前方自行车的尾灯时发生的是镜面反射；
C、灯筒底部的玻璃图案是红花绿叶，照射到红色的花，绿色的叶上只透过绿光；当白炽灯更换为红色光源时，透过红光，照射到绿叶上时，没有色光透过，故C正确；
D、铅笔竟然变“折断”了是光的折射现象；
故选：C。
5．（2分）如图所示，几种仪器的读数或原理，说法正确的是（ ）
A．图甲密度计的示数是1.05kg/m3
B．图乙电阻箱的读数是360.8Ω
C．图丙温度计的读数是17℃
D．图丁用毛皮摩擦过的橡胶棒接触验电器的金属球，金属箔片张开，原理是同种电荷互相排斥
【答案】D
【解答】解：A、注意图中密度计标记的单位为g/cm3，结合图甲可知密度计的示数是1.15g/cm5，故A错误；
B、图乙中电阻箱示数是：3×1000Ω+6×100Ω+3×10Ω+8×1Ω＝3608Ω；
C、图丙温度计的分度值是2℃，示数为﹣3℃；
D、图丁用毛皮摩擦过的橡胶棒带负电，金属箔片张开，故D正确。
故选：D。
6．（2分）下列有关分子动理论和简单电现象知识说法正确的是（ ）
A．图甲，用手捏海绵玩具，玩具的体积变小了，说明分子间有间隙
B．图乙，在“天宫课堂”中我们看到了许多神奇的画面，如：水在两块板间连成了一座液桥，这种现象说明了水分子间存在着引力
C．图丙，物理课本不带电时，它的内部就没有电荷
D．图丁，气球通过摩擦产生了电荷从而能吸引碎纸屑
【答案】B
【解答】解：A、由于海绵内有空隙，海绵的体积变小了，不是分子间的距离减小，故A错误；
B、液桥实验说明水分子间存在着一定的引力；
C、物理课本不带电时，故C错误；
D、气球通过摩擦不能产生了电荷；
故选：B。
7．（2分）如图所示，是上、下两个图中的现象和原理对应，说法正确的是（ ）
A．图甲两手相互搓一搓和钻木取火，他们含有的热量增大了
B．图乙汽油机的做功冲程，把内能转化为机械能，瓶口的“白气”是液化形成的
C．图丙汽油机的压缩冲程，把内能转化为机械能，活塞对筒内气体做了功，筒内气体的内能增大
D．图丁火箭和喷气式飞机的工作原理，物体间的力是相互的，火箭的飞行是靠惯性升空的
【答案】B
【解答】解：A、热量是过程量，故A错误；
B、图乙中两个气门关系，是做功冲程，白气是水蒸气遇冷液化形成的；
C、图丙中两个气门关闭，是压缩冲程，活塞对筒内气体做了功，故C错误；
D、火箭升空时喷气式发动机向下喷出高温气体，利用了物体间力的作用是相互的原理。
故选：B。
8．（2分）如图，安全用电是每一位公民必备素养。下列做法中不符合安全用电原则的是（ ）
A．图甲，家庭电路中的同一个插排上连接了多个大功率用电器，都能同时工作
B．图乙，家用电冰箱三线插头的三个插脚不一样长，a插脚要长一些。插入插座时，电冰箱的金属外壳通过插脚a先与大地相连
C．图丙，手机的充电器充完电后立刻把充电器拔下来，减慢老化过程，不能永远地插在插排上
D．图丁，打扫卫生时，不能用湿布擦拭工作中的家用电器和导线
【答案】A
【解答】解：A、同时使用多个大功率的用电器，引发火灾；
B、三脚插头最上面的脚长一些，接金属外壳的长插脚比其它两脚稍长一些，故B符合安全用电原则；
C、为了安全，故C符合安全用电原则；
D、生活用水是导体，不能用湿布擦拭工作中的家用电器和导线，故D符合安全用电原则。
故选：A。
9．（2分）汽车超载是发生交通事故的重要原因之一，为了交通安全，很多路段上设置了车辆超载监测站。如图所示是某监测站称重秤的模拟装置图（ ）
A．称重表用的是电流表，不是电压表
B．当车辆越轻时，通过定值电阻R0的电流越小
C．当车辆越重时，称重表的示数越大
D．当车辆越重时，电路消耗的电功率越大
【答案】C
【解答】解：A、由图可知0与滑动变阻器串联，称重表并联在滑动变阻器的两端，故A错误；
B、当车辆越轻时，滑片会向上滑动，总电阻越小，电路中的电流越大0的电流越大，故B错误；
CD、当车辆越重时，滑动变阻器接入电路的电阻越大，滑动变阻器分担的电压越大；变阻器接入电路的电阻越大，根据欧姆定律可知，由P＝UI可知，故D错误。
故选：C。
六、填空题（本题包括8小题，每空1分，共22分）
10．（4分）科技发展日新月异，购物支付方式越来越多，如扫码支付（图甲）（图乙）。消费者刷脸支付时只需面对摄像头，经系统自动拍照、扫描，即可迅速完成交易。“刷脸”支付过程中，摄像头相当于 凸 （选填“凸”或“凹”）透镜，面部经摄像头成倒立、 缩小 （选填“缩小”、“等大”或“放大”）的实像，说明摄像头对光线有 会聚 （选填“会聚”或“发散”）作用，它能用来矫正 远视眼 （选填“近视眼”或“远视眼”）。
【答案】凸；缩小；会聚；远视眼。
【解答】解：“刷脸”支付过程中，摄像头相当于凸透镜，面部经摄像头成倒立；
凸透镜对光线有会聚作用，能用来矫正远视眼。
故答案为：凸；缩小；远视眼。
11．（3分）如图所示是一种新能源——可燃冰。可燃冰是水和天然气在高压低温情况下形成的类冰状结品物质，主要成分是甲烷，其开采是世界难题。据中央电视台报道，技术领先。1m3可燃冰可分解释放约168m3的天然气。完全燃烧168m3的天然气可以释放的热量为 6.72×109 J。用燃气锅炉烧水时，把质量为1000kg，初温为20℃的水加热到100℃3天然气，水吸收的热量 3.36×108 J；燃气锅炉烧水时的效率 35% 。[已知水的比热容，c水＝4.2×103J/（kg•℃），天然气的热值q＝4×107J/m3。]
【答案】6.72×109；3.36×108J；35%。
【解答】解：（1）天然气完全燃烧所放出的热量：Q放＝Vq＝168m3×4×108J/m3＝6.72×102J；
（2）水吸收的热量Q吸＝c水mΔt＝4.2×104J/（kg•℃）×1000kg×（100℃﹣20℃）＝3.36×108J；
天然气完全燃烧放出的热量：
Q放′＝V′q＝24m5×4×107J/m2＝9.6×102J，
燃气锅炉烧水的效率：η＝×100%＝。
答：6.72×109；2.36×108J；35%。
12．（3分）2022年6月17日，我国自主研制生产的第三艘航空母舰“福建”号下水，舷号18，采用平直通长飞行甲板，配置电磁弹射和阻拦装置。“福建”号航母静止在海面上时所受海水的浮力 等于 （选填“大于”“小于”或“等于”）重力。如果按照满载排水量是10万吨计算，它受到海水的浮力是 1×109 N。2020年11月10日，中国“奋斗者“号载人潜水器下潜到10909米，冲入世界顶尖水平，如果它的体积约为30m3，“奋斗者”下潜后受到海水的浮力为 3.09×105 N。（ρ海水＝1.03×103kg/m3，g取10N/kg）
【答案】等于；1×109；3.09×105。
【解答】解：根据物体的浮沉条件可知，物体漂浮时受到的浮力等于自身的重力；
按照满载排水量是10万吨计算，它受到海水的浮力：F浮＝G＝mg＝10×104×103kg×10N/kg＝3×109N；
“奋斗者”下潜后受到海水的浮力：F浮′＝ρ海水gV排＝1.03×104kg/m3×10N/kg×30m3＝5.09×105N。
故答案为：等于；1×105；3.09×105。
13．（3分）如图所示，思林水电站位于思南县境内的乌江干流上，是乌江水电基地的第八级电站。碾压混凝土重力坝最大坝高117m，坝顶高程452米，水库正常蓄水位440m，调节库容3.17亿立方米，装机105万kW，2009年全部机组发电。拦河大坝形状为上窄下宽的原因是 液体压强随深度的增加而增大 ；汛期相较于枯水期，大坝底部所受液体压强会 变大 。水库正常蓄水高度是440m，水对水库底部的压强是 4.4×106 Pa。（ρ水＝1.0×103kg/m3，g取10N/kg）
【答案】液体压强随深度的增加而增大；变大；4.4×106。
【解答】解：大坝形状做成上窄下宽的原因是水的压强随深度增加而增大；汛期的水深度比枯水期高；
水库正常蓄水高度是440m，水对水库底部的压强：p＝ρ水gh＝1.0×106kg/m3×10N/kg×440m＝4.8×106Pa。
故答案为：液体压强随深度的增加而增大；变大6。
14．（2分）2022年7月4日，中国滑冰协会授予北京冬奥会短道速滑项目男子1000米金牌得主任子威国际级运动健将称号。2月7日，他以1分26秒获得北京冬奥会短道速滑男子1000米冠军；同时还获得北京冬奥会短道速滑男女2000米混合接力冠军，成为双冠王。如果任子威和冰刀的总质量是80kg﹣7m2。在单脚滑行时，他对冰面产生的压强是 2×109 Pa。一头大象的质量为6t，一只脚的面积为600cm2，任子威单脚滑行时，他对冰面产生的压强是大象四只脚站立在水平地面时对地面的压强的 8000 倍。（g取10N/kg）
【答案】2×109；8000。
【解答】解：任子威和冰刀的总重力：
G＝mg＝80kg×10N/kg＝800N；
他对水平冰面的压力：
F＝G＝800N；
他对水平冰面的压强：
p＝＝＝8×109Pa；
大象四脚站立时对水平地面的压强为：
p′＝＝＝＝＝2.3×105Pa，
任子威单脚滑行时，他对冰面产生的压强是大象四只脚站立在水平地面时对地面的压强的＝。
故答案为：2×106；8000。
15．（2分）2022年10月31日，中国在海南文昌航天发射场运用长征五号B运载火箭将梦天实验舱成功发射升空，图甲是梦天正在发射。11月3日，空间站“T”字基本构型在轨组装完成，如图乙所示。图丙是我国航天员在自己国家的空间站工作的情景。我们常用的天平和量筒在空间站上 不能 （选填“能”或者“不能”）使用，如图乙，相对梦天实验舱来说天和核心舱是 静止 （选填“运动”或者“静止”）的。
【答案】不能；静止。
【解答】解：（1）空间站内处于失重状态，天平也测不出物体的质量；
（2）梦天实验舱与天和核心舱对接成功后，两者的位置不再发生变化，天和核心舱是静止的。
故答案为：不能；静止。
16．（2分）2020年新冠病毒席卷全球。疫情之下，医用口罩人人必备，正确佩戴口罩是防止新冠病毒传播的有效措施之一。如图，采用三层工艺制成，面料具有较强的过滤性，受到的重力是 3×10﹣2 N（g取10N/kg）；口罩体中带有静电的熔喷布具有 吸引轻小物体 的性质。
【答案】3×10﹣2；吸引轻小物体。
【解答】解：一只医用口罩的质量是3g，受到的重力是G＝mg＝3×10﹣5kg×10N/kg＝3×10﹣2N；带电体能吸引轻小物体，是因为带静电的熔喷布能吸附轻小的飞沫。
故答案为：3×10﹣2；吸引轻小物体。
17．（3分）如图甲所示，同一物体在同一水平地面上做直线运动，先后通过相等的路程s，此时物体做匀速直线运动，速度大小为 2 m/s，受到的水平推力为F1；当物体运动的速度和时间图像如图丙所示，仍然做匀速直线运动，受到的水平推力为F2；两次推力做功分别为W1、W2；两次推力的功率分别为P1、P2，则W1 ＝ W2，P1 ＜ P2。（选填“＞”“＝”或“＜”）
【答案】2；＝；＜。
【解答】解：由图像乙可知，物体做匀速直线运动1＝＝5m/s；
由图像丙可知，物体的速度保持不变，速度大小为v2＝4m/s；
则两次速度分别为v3＜v2；
因为两次都是匀速直线运动，根据二力平衡条件可知，
物体对地面的压力不变，接触面的粗糙程度不变，故受到的水平推力为：F1＝F7，
由题知，两次物体通过的路程相等，两次推力做的功：W1＝W2；
因为F3＝F2，v1＜v5，由P＝＝Fv可得1＜P2。
故答案为：3；＝；＜。
七、简答题（本题包括1小题，每问2分，共6分）
18．（6分）物理学家伏特发明了电池，他将铜片和锌片作为两个电极插入稀硫酸溶液中制成了最初的化学电池。在这个电池中，一个电极是铜片，电解质是稀硫酸。水果电池是由水果（酸性）、两金属片和导线简易制作而成。金属片包括铜片、铝片或者锌片
不同水果电池的电压U（V）一览表：
（1）如果让你来制作一个电压高还耐用的水果电池，你会选择什么材料？并说出你采用的什么物理研究方法？ 选用柠檬，铜和锌，采用了控制变量法 。
（2）如甲图所示，两个水果点亮了发光二极管，（发光二极管相当小灯泡）在这个简单的电路中水果相当于电源。请说出水果电池的能量转化是 化学能转化为电能 。
（3）手机没电了，家里不巧又停电了。聪明的小明同学用两个水果电池串联来给手机充电，图乙所示，知道手机的充电电压是5V，而一节铜锌柠檬水果电池的电压只有0.99V，他就增加串联了几个水果电池，如图丙所示 串联电路中电压规律 。
【答案】（1）选用铜和锌，采用了控制变量法；（2）化学能转化为电能；（3）串联电路中电压规律。
【解答】解：（1）由图知，当电极相同时，当水果种类相同时，这种方法为控制变量法；
（2）水果电池连接好二极管后，二极管发出微弱的光；
（3）小明同学用两个水果电池串联来给手机充电，图乙所示，手机的充电电压是5V，为了能充电，串联电路总电压等于各个用电器电压之和。
故答案为：（1）选用铜和锌，采用了控制变量法；（3）串联电路中电压规律。
八、作图题（本题包括1小题，每图2分，共6分。请将答案填写在答题卡相应的位置）
19．（2分）如图，有一束光照到平面镜上经平面镜反射后恰好垂直射在直角三棱镜的一个面上，请你在图中画出这束入射光线和它经三棱镜折射后折射光线的大致光路。（请保留做题痕迹）
【答案】
【解答】解：先由反射点点垂直镜面作出法线，再根据反射光线与入射光线分居法线的两侧，在法线的另一侧作出入射光线；
光线从空气垂直射在三棱镜的一个面上时，方向不变，根据折射光线与入射光线分居法线的两侧，在法线的另一侧画出从三棱镜射出的折射光线
。
20．（2分）如图所示，利用图中滑轮组，用100N的力将重为400N的物体匀速提升到高处（绳重、轮重及摩擦不计）
【答案】
【解答】解：绳重、轮重及摩擦不计＝＝4，如下图所示：
21．（2分）如图，甲是插线板，请将乙图的内部电路连接完整。要求：在开关断开时插线板上的指示灯不发光；在开关闭合时指示灯发光，插孔可提供工作电压，开关闭合时插孔也能提供工作电压。
【答案】见试题解答内容
【解答】解：
分析题意可知，说明指示灯和插座之间是并联的，接线时要注意：①开关接在指示灯；②发光二极管长脚为正极，短脚为负极；③三孔插座的接线是左孔接零线，上孔接地线
九、实验与科学探究题（本题包括3小题，每空2分，共26分。请将答案填写在答题卡相应的位置）
22．（10分）住在乌江岸边的小明，注意到夏天晴朗的白天，岸边石头热得烫手而水较凉，水是温热的而石头是凉的。为什么呢？为了比较不同物质的吸热能力，小明取来相同规格的两个电加热器、完全相同的两个烧杯、温度计，装置如图甲所示。
（1）实验前应保证两种液体的初温和 质量 相同；两种液体加热相同时间时，可以通过比较 升高的温度 来判断两种液体的吸热能力的强弱。
（2）实验中小明每隔1min记录一次液体的温度，记录结果绘成了如图乙的图像，通过分析图像可知 A 液体的比热容较大。
（3）图丙是“探究电流产生的热量与哪些因素有关的实验”。烧瓶里装什么液体呢？用水还是煤油？小明根据不同物质的吸热能力不同，他选择了煤油做实验，结果效果比水好 煤油的比热容较小，吸收相同热量升高温度较大，实验现象更明显 。利用图丙装置小明还可以探究电流产生的热量与 电流大小 的关系。（写出一个即可）
【答案】（1）质量；升高的温度；（2）A；（3）煤油的比热容较小，吸收相同热量升高温度较大，实验现象更明显；电流大小。
【解答】解：（1）根据比较吸热能力的方法，要控制不同物质的质量相同，小明同学应选取质量相等的两种液体进行实验；
当它们吸收相同热量时，通过比较升高的温度来判断吸热能力的强弱；
（2）由图知加热相同的时间，A、B两种液体吸收的热量相同，说明A液体的吸热能力强；
（3）烧瓶内的液体选择煤油而不是水，是因为煤油的比热容较小，实验现象更明显；
图丙中电阻丝的阻值不变，移动滑动变阻器的滑片改变滑动变阻器连入电路的电阻，所以利用图丙装置可以探究电流产生的热量与电流大小的关系。
故答案为：（1）质量；升高的温度；（3）煤油的比热容较小，实验现象更明显。
23．（6分）如图是小明“探究电阻的大小与什么因素有关”的实验装置。他用固定在演示板上粗细均匀的合金丝（合金丝规格如表所示）、电流表、滑动变阻器、开关、电源和导线等器材进行实验。
（1）该实验是通过观察 电流表 的示数间接比较合金丝电阻的大小。
（2）为了探究导体的电阻与导体材料的关系，应选用 a、b 两根合金丝进行比较。
（3）分别将c、d两根合金丝接入电路，可初步探究出的结论是： 在材料、横截面积相同时，长度越长、电阻越大 。
【答案】（1）电流表；（2）a、b；（3）在材料、横截面积相同时，长度越长、电阻越大。
【解答】解：
（1）当接入电路不同的导体时，可通过观察电流表示数来比较导体电阻的大小；
（2）要探究导体的电阻与导体材料的关系，需要选用长度，而材料不同的电阻丝、b符合题意；
（3）由表格数据知c、d两根合金丝的横截面积相同，长度不同，电流越小，故可以得出：在材料，长度越长。
故答案为：（1）电流表；（2）a、b、横截面积相同时、电阻越大。
24．（10分）小明同学发现家里的白炽灯泡时亮时暗，他就想知道其中的原因？老师告诉他：灯泡的亮度是由实际电功率的大小决定的，实际电功率越大就越亮，正常发光时会是怎样呢？小明利用如图器材：额定电压为2.5V小灯泡，电源是两节干电池、电流表、电压表、滑动变阻器、开关各一个
（1）根据图甲所示，用笔画线表示导线，将图乙中的实物图连接完整。
（2）正确连接后，闭合开关，将滑动变阻器的滑片P从一端移动到另一端的过程中，电压表示数始终为零，则电路出现的故障可能是 B 。
A.电流表处有短路
B.灯泡L处有短路
C.灯泡L处有断路
D.滑动变阻器处有断路
（3）排除故障后，移动滑动变阻器的滑片P，使小灯泡正常发光。电流表示数如图丙所示 0.6 W。
（4）小明根据实验所测的数据，画出了如图丁所示的图像，发现电流和电压不成正比 增大 。（选填“增大”“不变”或“减小”）
（5）这个实验探究中的小灯泡换成定值电阻，还可以进行的科学探究有：练习使用滑动变阻器和 探究电阻一定时，电流与电压的关系 （写出一个即可）。
【答案】（1）见解答；（2）B；（3）0.6；（4）增大；（5）探究电阻一定时，电流与电压的关系。
【解答】解：（1）电压表应并联在小灯泡的两侧，小灯泡的额定电压为2.5V，滑动变阻器上下各选一个接线柱串联在电路中
（2）正确连接后，闭合开关，发现电流表示数逐渐变大，电压表始终示数为零，即灯泡L处有短路；
（3）调整滑片P使小灯泡正常发光，电流表示数如图丙所示，分度值为2.02A，根据测量的数据可知小灯泡L的额定功率为：P＝UI＝2.5V×4.24A＝0.6W；
（4）由图乙可知，随灯泡电压增大，由P＝UI可知灯泡实际功率增大，灯泡电阻随温度升高而增大；
（5）此实验中，若将小灯泡换成定值电阻，电流与电压的关系。
故答案为：（1）见解答；（2）B；（4）增大，电流与电压的关系。
十、综合应用题（本题包括2小题，每小题6分，共12分。要求写出必要的计算过程和文字说明。请将答案填写在答题卡相应的位置）
25．（6分）图甲所示实物图中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关，将R2滑片从左端1位置向右移到2位置，（位置1、2不是滑片在最左端或最右端的特殊位置）根据两表示数画出的U﹣I图像，如图乙中AB所示。其中A点的数据与滑片在位置1时对应。
求：（1）电阻R1的阻值？
（2）电源电压是多少？
【答案】（1）电阻R1的阻值为5Ω；
（2）电源电压是2.5V。
【解答】解：由图甲可知，R1与R2串联，电流表测量电路电流8两端电压；
（1）（2）由图乙可知，当电压表示数为2V时，当电压表示数为1V时，
因串联电路两端电压等于各部分电路两端电压之和，所以由欧姆定律可知，
当滑片在位置5处时，电源电压：U＝U1+U2＝7.1A×R1+8V……①
当滑片在位置2处时，电源电压：U＝U1′+U2′＝0.3A×R7+1V……②
联立①②可得：U＝2.4V，R1＝5Ω。
答：（1）电阻R2的阻值为5Ω；
（2）电源电压是2.8V。
26．（6分）电动汽车是绿色环保型交通工具，它的特征是效率高、噪声小、无废气排放、污染小。如图甲所示是某国产品牌电动汽车。
（1）图乙是电动车的充电桩，上面的表格是电动车充电桩说明书的一部分。现在用快充的方法，正常给电动车充电
（2）图丙的电能表的表盘上标有“3000r/（kW•h）”的信息，若小明关闭其它所有的用电器，（慢充额定功率见表格）使其工作0.5h，电能表的转盘转多少转？
（3）这款电动汽车（如图甲）在高速公路上匀速行驶了60km，所受的牵引力是600N，这次行驶过程中，电动车的效率是多少？
【答案】（1）快充充电电流是200A；
（2）电能表的转盘转了6600转；
（3）这次行驶过程中，电动车的效率是80%。
【解答】解：（1）快充充电功率为100kW＝100000W，充电电压为500V，
由P＝UI可知，此时的充电电流：I＝；
（2）慢充0.5h消耗的电能是：W＝Pt＝2.4kW×0.5h＝2.2kW•h，
电能表的转盘转过的转数为3000r/kW•h×7.2kW•h＝6600；
（3）牵引力做的功（有用功）：W有用＝Fs＝600N×60×103m＝7.6×107J，
消耗的电能：W总＝12.2kW•h＝12.5×3.3×106J＝4.5×107J，
电动车的效率：η＝＝80%。
答：（1）快充充电电流是200A；
（2）电能表的转盘转了6600转；
（3）这次行驶过程中，电动车的效率是80%。水果
铜和铝
铜和锌
梨
0.49
0.95
苹果
0.55
0.96
土豆
0.3～0.4
0.6左右
柠檬
0.62
0.99
编号
材料
长度/m
横截面积//mm2
电流大小/A
a
锰铜合金
0.5
0.8
0.40
b
镍铬合金
0.5
0.8
0.32
c
镍铬合金
0.5
0.4
0.16
d
镍铬合金
1.0
0.4
0.08
快充额定功率/kW
快充充电电压/V
快充充电电流/A
充电时长/h
充电度数/（kW•h）
充电费用/元
慢充额定功率/kW
慢充充电电压/V
慢充充电电流/A
100
500
1.5
150
78
4.4
220
20
水果
铜和铝
铜和锌
梨
0.49
0.95
苹果
0.55
0.96
土豆
0.3～0.4
0.6左右
柠檬
0.62
0.99
编号
材料
长度/m
横截面积//mm2
电流大小/A
a
锰铜合金
0.5
0.8
0.40
b
镍铬合金
0.5
0.8
0.32
c
镍铬合金
0.5
0.4
0.16
d
镍铬合金
1.0
0.4
0.08
快充额定功率/kW
快充充电电压/V
快充充电电流/A
充电时长/h
充电度数/（kW•h）
充电费用/元
慢充额定功率/kW
慢充充电电压/V
慢充充电电流/A
100
500
1.5
150
78
4.4
220
20
