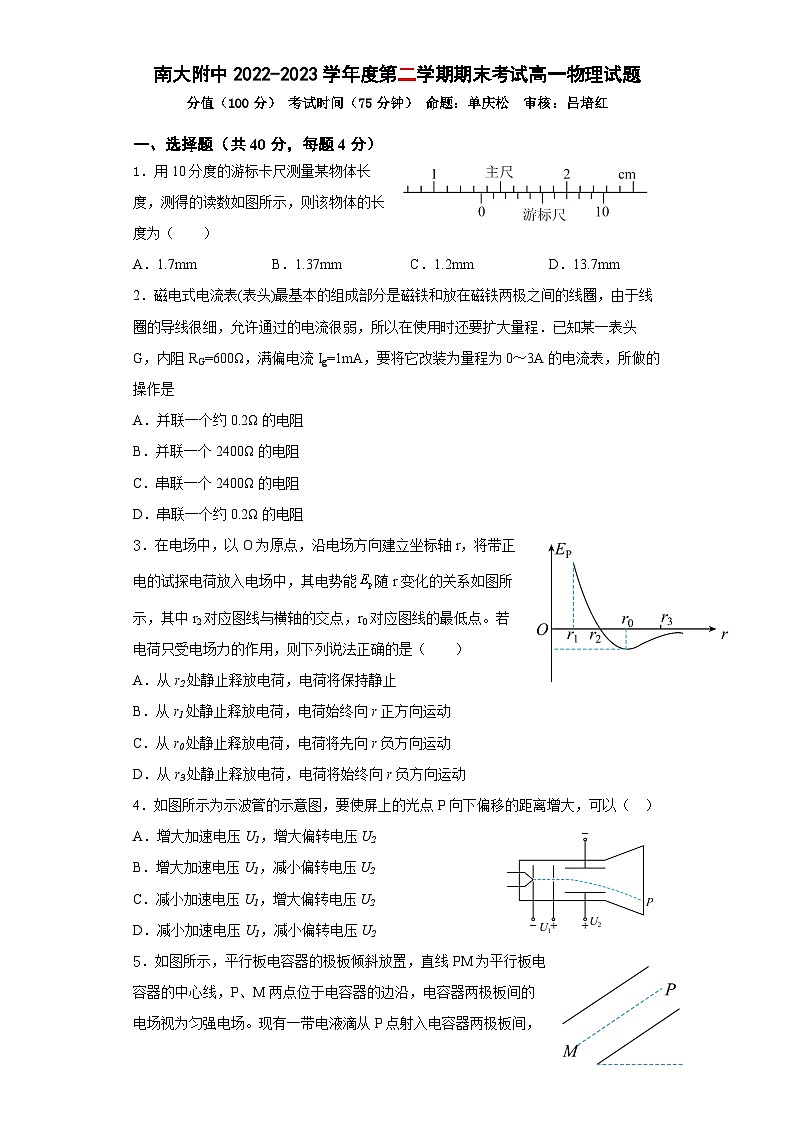

2022-2023学年江苏省南京市南京大学附属中学高一下学期期末考试物理试卷

这是一份2022-2023学年江苏省南京市南京大学附属中学高一下学期期末考试物理试卷，共7页。试卷主要包含了选择题，实验题，解答题等内容，欢迎下载使用。


一、选择题（共40分，每题4分）
1．用10分度的游标卡尺测量某物体长度，测得的读数如图所示，则该物体的长度为（ ）
A．1.7mmB．1.37mmC．1.2mmD．13.7mm
2．磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻RG=600Ω，满偏电流Ig=1mA，要将它改装为量程为0～3A的电流表，所做的操作是
A．并联一个约0.2Ω的电阻
B．并联一个2400Ω的电阻
C．串联一个2400Ω的电阻
D．串联一个约0.2Ω的电阻
3．在电场中，以O为原点，沿电场方向建立坐标轴r，将带正电的试探电荷放入电场中，其电势能随r变化的关系如图所示，其中r2对应图线与横轴的交点，r0对应图线的最低点。若电荷只受电场力的作用，则下列说法正确的是（ ）
A．从r2处静止释放电荷，电荷将保持静止
B．从r1处静止释放电荷，电荷始终向r正方向运动
C．从r0处静止释放电荷，电荷将先向r负方向运动
D．从r3处静止释放电荷，电荷将始终向r负方向运动
4．如图所示为示波管的示意图，要使屏上的光点P向下偏移的距离增大，可以（ ）
A．增大加速电压U1，增大偏转电压U2
B．增大加速电压U1，减小偏转电压U2
C．减小加速电压U1，增大偏转电压U2
D．减小加速电压U1，减小偏转电压U2
5．如图所示，平行板电容器的极板倾斜放置，直线PM为平行板电容器的中心线，P、M两点位于电容器的边沿，电容器两极板间的电场视为匀强电场。现有一带电液滴从P点射入电容器两极板间，结果恰好沿直线运动到M点。不计空气阻力。液滴在从P点运动到M点的过程中（ ）
A．做匀减速直线运动B．做匀加速直线运动
C．电势能增加D．电势能减少

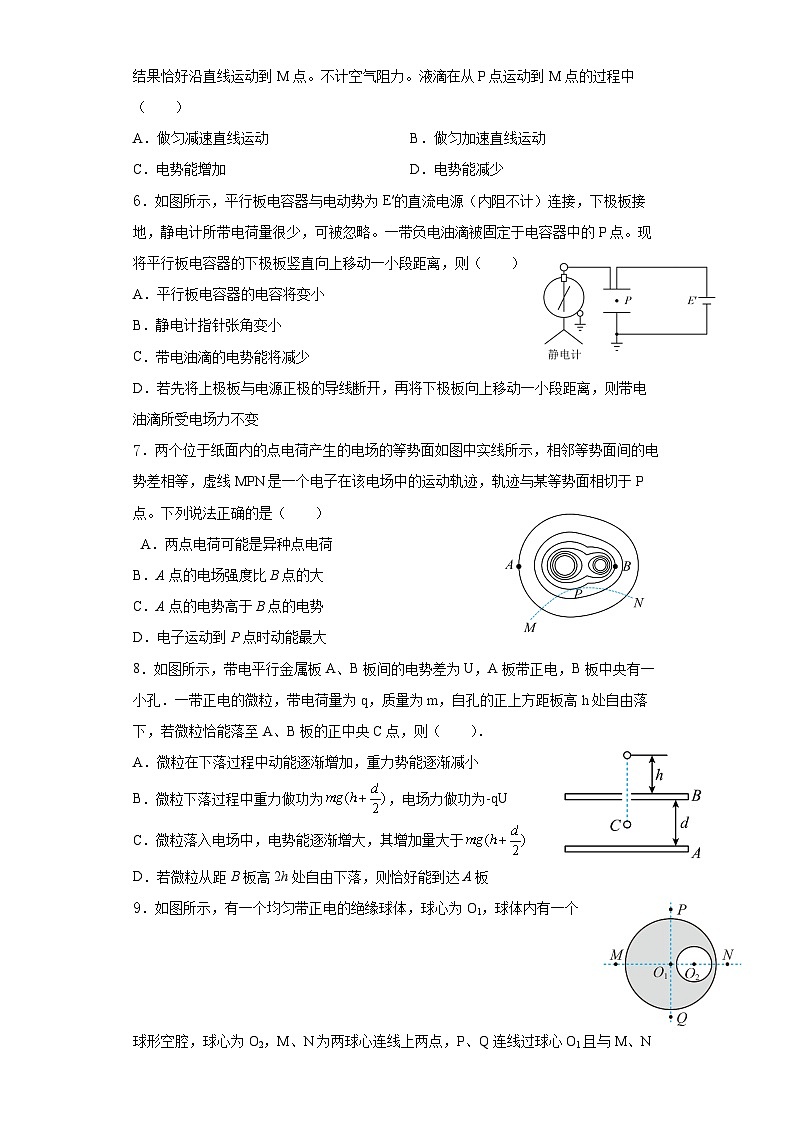

6．如图所示，平行板电容器与电动势为E′的直流电源（内阻不计）连接，下极板接地，静电计所带电荷量很少，可被忽略。一带负电油滴被固定于电容器中的P点。现将平行板电容器的下极板竖直向上移动一小段距离，则（ ）
A．平行板电容器的电容将变小
B．静电计指针张角变小
C．带电油滴的电势能将减少
D．若先将上极板与电源正极的导线断开，再将下极板向上移动一小段距离，则带电油滴所受电场力不变
7．两个位于纸面内的点电荷产生的电场的等势面如图中实线所示，相邻等势面间的电势差相等，虚线MPN是一个电子在该电场中的运动轨迹，轨迹与某等势面相切于P点。下列说法正确的是（ ）
A．两点电荷可能是异种点电荷
B．A点的电场强度比B点的大
C．A点的电势高于B点的电势
D．电子运动到P点时动能最大
8．如图所示，带电平行金属板A、B板间的电势差为U，A板带正电，B板中央有一小孔．一带正电的微粒，带电荷量为q，质量为m，自孔的正上方距板高h处自由落下，若微粒恰能落至A、B板的正中央C点，则（ ）．
A．微粒在下落过程中动能逐渐增加，重力势能逐渐减小
B．微粒下落过程中重力做功为，电场力做功为-qU
C．微粒落入电场中，电势能逐渐增大，其增加量大于
D．若微粒从距B板高2h处自由下落，则恰好能到达A板
9．如图所示，有一个均匀带正电的绝缘球体，球心为O1，球体内有一个球形空腔，球心为O2，M、N为两球心连线上两点，P、Q连线过球心O1且与M、N连线垂直，且M、N、P、Q四点到O1距离相等。则（ ）
A．P、Q两点电场强度相同B．P点电场强度比N点的小
C．M点电势比N点的低D．M点电势比P点的高

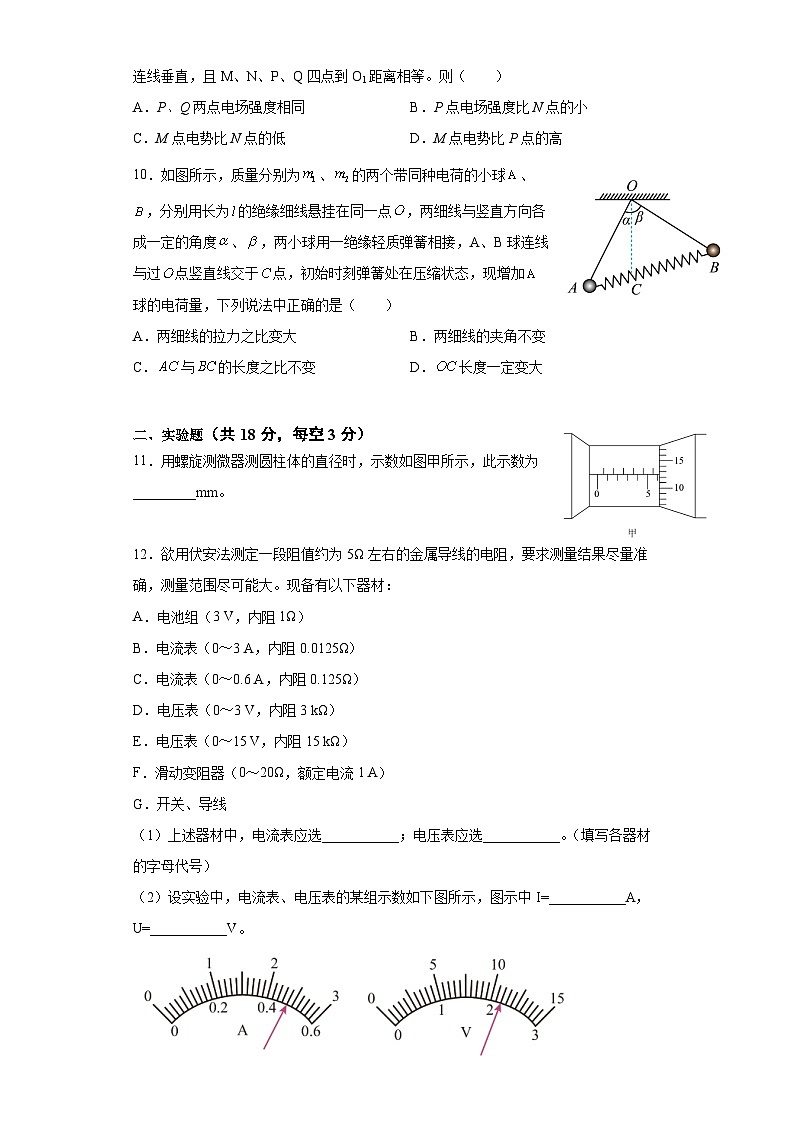

10．如图所示，质量分别为、的两个带同种电荷的小球、，分别用长为的绝缘细线悬挂在同一点，两细线与竖直方向各成一定的角度、，两小球用一绝缘轻质弹簧相接，A、B球连线与过点竖直线交于点，初始时刻弹簧处在压缩状态，现增加球的电荷量，下列说法中正确的是（ ）
A．两细线的拉力之比变大B．两细线的夹角不变
C．与的长度之比不变D．长度一定变大
二、实验题（共18分，每空3分）
11．用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为_________mm。
12．欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，测量范围尽可能大。现备有以下器材：
A．电池组（3 V，内阻1Ω）
B．电流表（0～3 A，内阻0.0125Ω）
C．电流表（0～0.6 A，内阻0.125Ω）
D．电压表（0～3 V，内阻3 kΩ）
E．电压表（0～15 V，内阻15 kΩ）
F．滑动变阻器（0～20Ω，额定电流1 A）
G．开关、导线
（1）上述器材中，电流表应选___________；电压表应选___________。（填写各器材的字母代号）
（2）设实验中，电流表、电压表的某组示数如下图所示，图示中I=___________A，U=___________V。
（3）为使通过待测金属导线的电流能在0～0.5 A范围内改变，请按要求将下图中给定的器材连成实验电路___________。
三、解答题（共42分）
13、（9分）如图所示，将带正电的中心穿孔小球A套在倾角为θ的固定光滑绝缘杆上某处，在小球A的正下方固定着另外一个带电小球B，此时小球A恰好静止，且与绝缘杆无挤压．若A的电荷量为q，质量为m，A与B的距离为h，重力加速度为g，静电力常量为k，A与B均可视为质点．
(1)试确定小球B的带电性质；
(2)求小球B的电荷量；
(3)若出于某种原因，小球B在某时刻突然不带电，求小球A下滑到与小球B在同一水平线的杆上某处时，重力对小球做功的功率．
13．（9分）如图所示，轻质绝缘细绳上端固定，下端连接一个可视为质点的带电小球，小球静止在水平向左足够大的匀强电场中，绳与竖直方向的夹角，已知小球所带电荷量，匀强电场的场强，取重力加速度，sin37°＝0.6，cs37°＝0.8.求：
(1)小球的带电性质及所受电场力F的大小；
(2)小球的质量m．
(3)其他条件不变小球还平衡，只改变电场，则最小的电场强度=？方向？
14．（12分）如图所示，两相同极板M、N的长度为L=0.6m，相距d=0.5m，为极板右边界，的右侧存在竖直向下的匀强电场，电场强度为E=10N/C。光滑绝缘圆弧轨道ABC竖直放置，A与在同一竖直线上，圆弧AB的圆心角θ=53°，BC是竖直直径。小球以v0=3m/s的水平速度从左侧飞入极板M、N，飞离极板后恰好从A点沿切线方向进入圆弧轨道。已知小球质量m=1.0kg，电荷量q=0.5C，重力加速度g=10m/s2，cs53°=0.6，不计空气阻力。求：
（1）小球在A点的速度vA；
（2）M、N极板间的电势差U；
（3）欲使小球沿圆弧轨道能到达最高点C，半径R的取值范围。
15、（12分）如图甲所示，真空中的电极可连续不断均匀地逸出电子(设电子的初速度为零)，经加速电场加速，由小孔穿出，沿两个彼此绝缘且靠近的水平金属板A、B的中线射入偏转电场，A、B两板距离为d，A、B板长为L，AB两板间加周期性变化的电场UAB，如图乙所示，周期为T，加速电压U1＝eq \f(2mL2,eT2)，其中m为电子质量、e为电子电荷量，T为偏转电场的周期，不计电子的重力，不计电子间的相互作用力，且所有电子都能离开偏转电场，求：
(1)电子从加速电场U1飞出后的水平速度v0的大小；
(2)t＝0时刻射入偏转电场的电子离开偏转电场时距A、B间中线的距离y；
(3)在0～eq \f(T,2)内射入偏转电场的电子中从中线上方离开偏转电场的电子占离开偏转电场电子总数的百分比．
