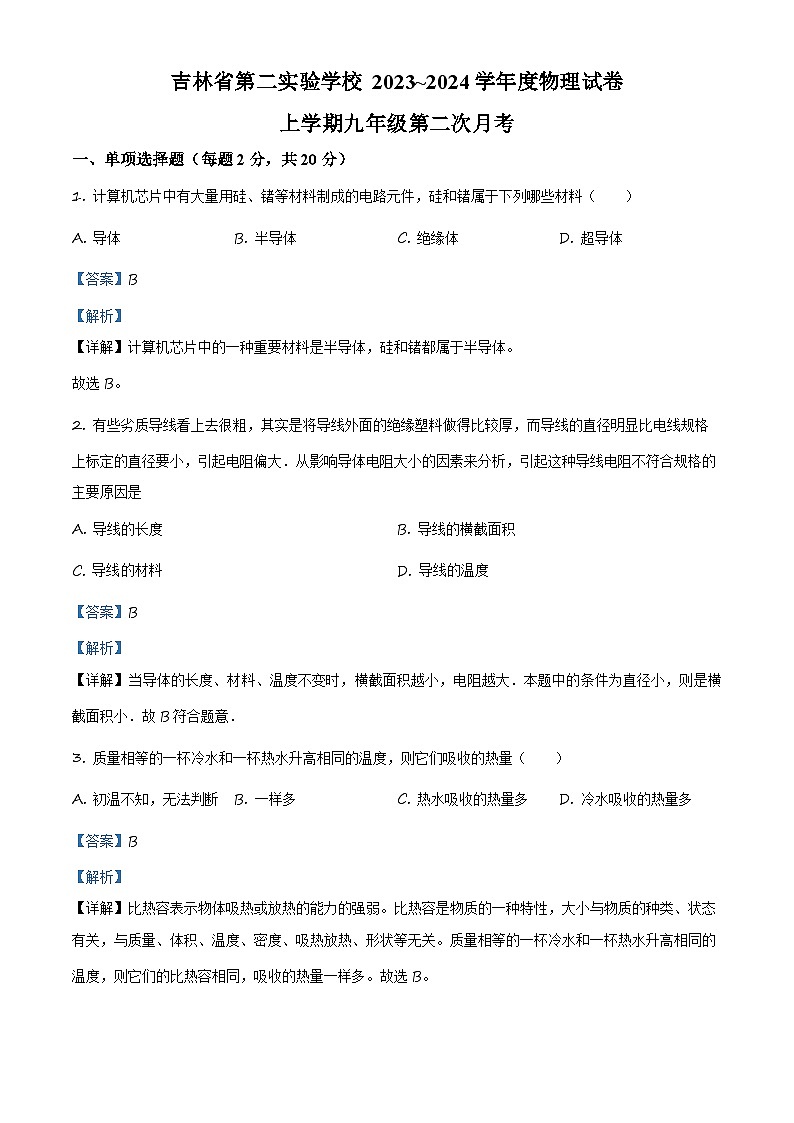

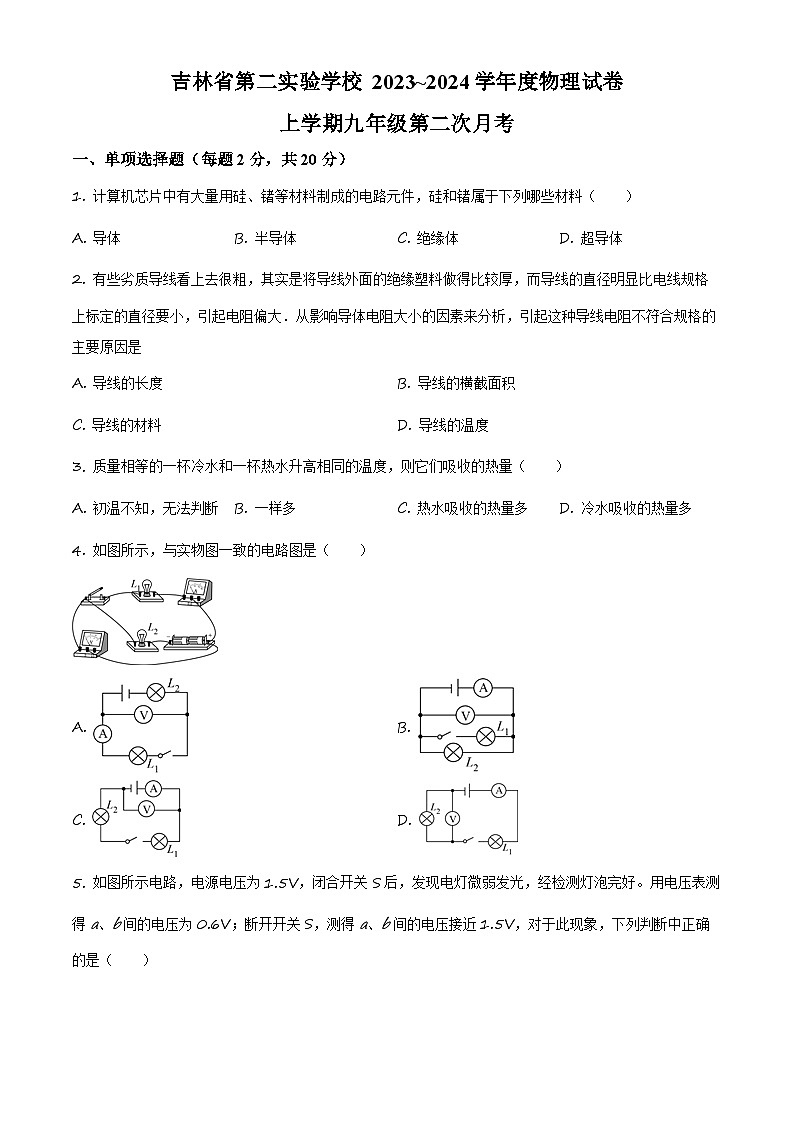

2023~2024学年吉林省第二实验中学—九年级10月月考物理试题（第二次月考）
展开
这是一份2023~2024学年吉林省第二实验中学—九年级10月月考物理试题（第二次月考），文件包含精品解析吉林省第二实验中学九年级10月月考物理试题第二次月考原卷版docx、精品解析吉林省第二实验中学九年级10月月考物理试题第二次月考解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。
一、单项选择题（每题2分，共20分）
1. 计算机芯片中有大量用硅、锗等材料制成的电路元件，硅和锗属于下列哪些材料（ ）
A. 导体B. 半导体C. 绝缘体D. 超导体
【答案】B
【解析】
【详解】计算机芯片中的一种重要材料是半导体，硅和锗都属于半导体。
故选B。
2. 有些劣质导线看上去很粗，其实是将导线外面的绝缘塑料做得比较厚，而导线的直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种导线电阻不符合规格的主要原因是
A. 导线的长度B. 导线的横截面积
C. 导线材料D. 导线的温度
【答案】B
【解析】
【详解】当导体的长度、材料、温度不变时，横截面积越小，电阻越大．本题中的条件为直径小，则是横截面积小．故B符合题意．
3. 质量相等的一杯冷水和一杯热水升高相同的温度，则它们吸收的热量（ ）
A. 初温不知，无法判断B. 一样多C. 热水吸收的热量多D. 冷水吸收的热量多
【答案】B
【解析】
【详解】比热容表示物体吸热或放热的能力的强弱。比热容是物质的一种特性，大小与物质的种类、状态有关，与质量、体积、温度、密度、吸热放热、形状等无关。质量相等的一杯冷水和一杯热水升高相同的温度，则它们的比热容相同，吸收的热量一样多。故选B。

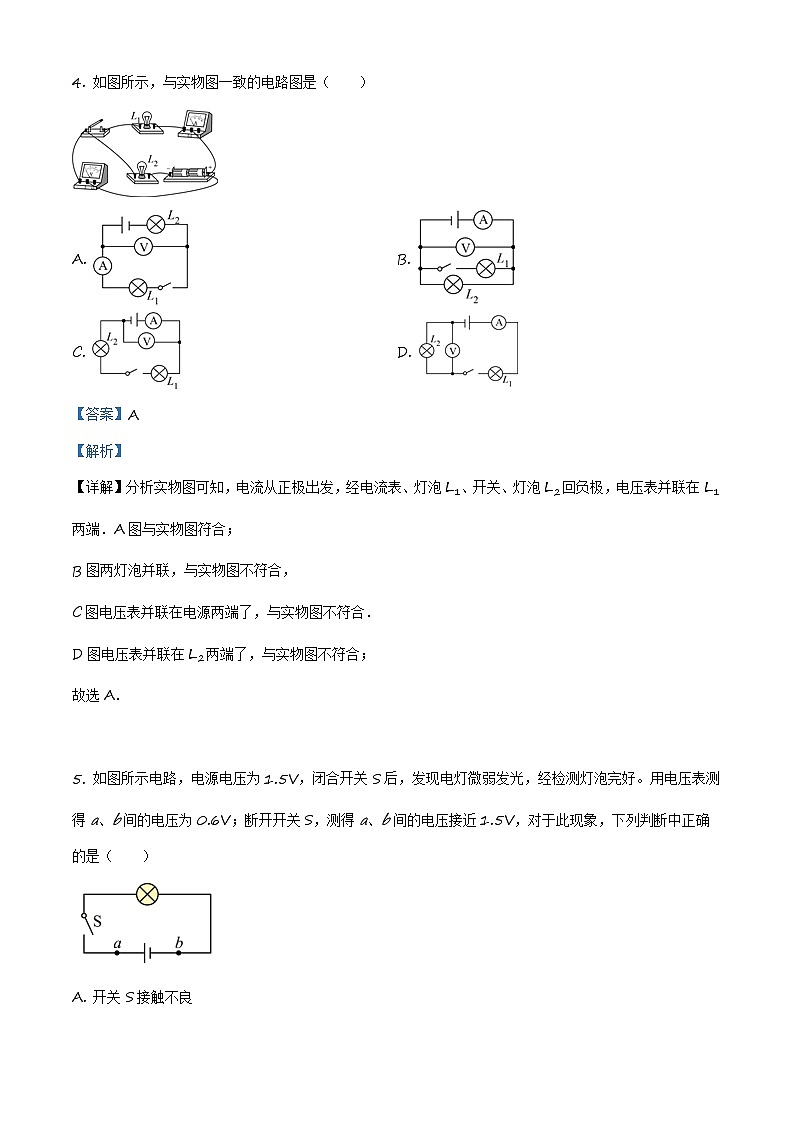

4. 如图所示，与实物图一致的电路图是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】分析实物图可知，电流从正极出发，经电流表、灯泡L1、开关、灯泡L2回负极，电压表并联在L1两端．A图与实物图符合；
B图两灯泡并联，与实物图不符合，
C图电压表并联在电源两端了，与实物图不符合．
D图电压表并联在L2两端了，与实物图不符合；
故选A．

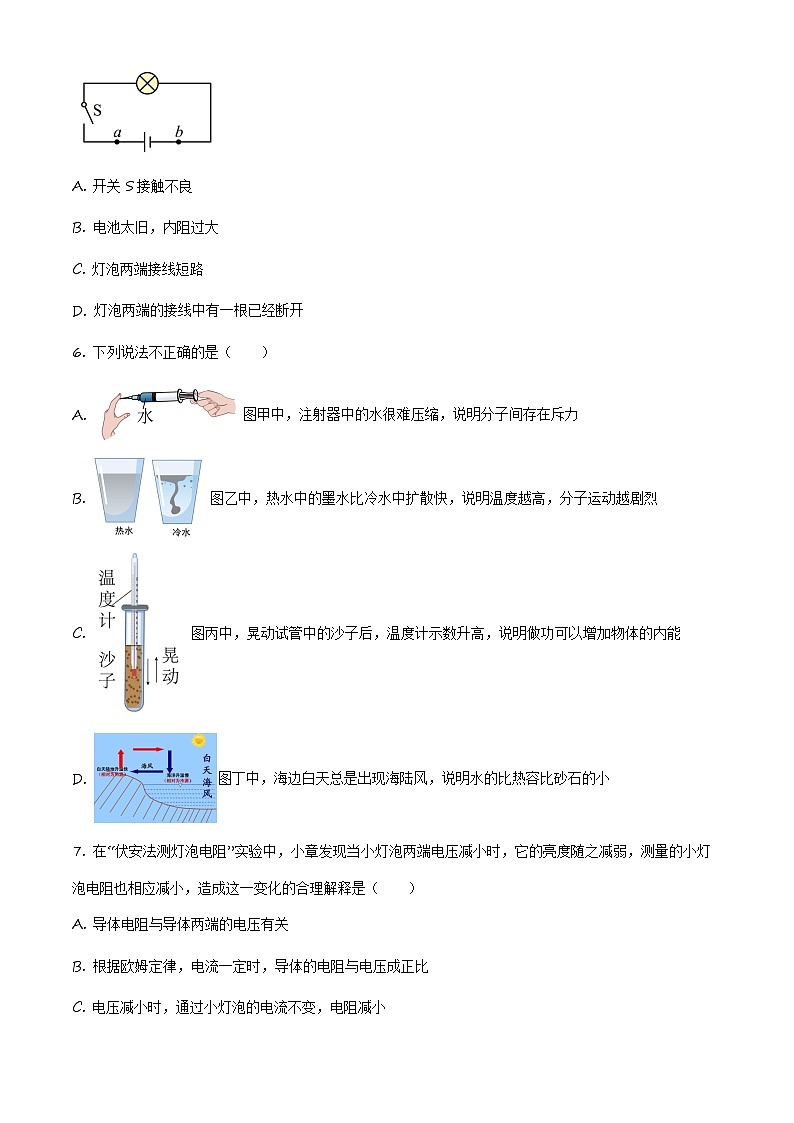

5. 如图所示电路，电源电压为1.5V，闭合开关S后，发现电灯微弱发光，经检测灯泡完好。用电压表测得a、b间的电压为0.6V；断开开关S，测得a、b间的电压接近1.5V，对于此现象，下列判断中正确的是（ ）
A. 开关S接触不良
B. 电池太旧，内阻过大
C. 灯泡两端接线短路
D. 灯泡两端的接线中有一根已经断开
【答案】B
【解析】
【详解】A．开关S接触不良时，ab两端的电压始终等于电源电压1.5V，与电源是否有内阻无关，故A错误；
B．当电池太旧，内阻过大，由欧姆定律的变形公式可知，电池内阻分得一部分电压，并且内阻越大，分得的电压越大，故B正确；
C．当灯泡两端短路时，ab两点直接连接在一起，因此ab间的电压为零，故C错误；
D．当灯泡两端的接线中有一根已经断开时，电路出现断路，ab间的电压等于电源电压，故D错误。
故选B。
6. 下列说法不正确的是（ ）
A. 图甲中，注射器中的水很难压缩，说明分子间存在斥力
B. 图乙中，热水中的墨水比冷水中扩散快，说明温度越高，分子运动越剧烈
C. 图丙中，晃动试管中的沙子后，温度计示数升高，说明做功可以增加物体的内能
D. 图丁中，海边白天总是出现海陆风，说明水的比热容比砂石的小
【答案】D
【解析】
【详解】A．注射器中的水之所以很难压缩，是因为分子间存在斥力，故A正确；
B．不同的物质，在相互接触时彼此进入对方的现象是扩散现象，扩散的快慢跟温度有关，温度越高，扩散越快，滴入热水中的墨水比滴入冷水中的墨水扩散的快，说明温度越高，分子运动越剧烈，故B正确。
C．晃动试管中的沙子后，温度计示数升高，是沙子通过做功的方式增大了内能，故C正确；
D．海边白天总是出现海陆风，是因为水的比热容大于砂石，陆地气温高，空气膨胀上升，气压减小造成的，故D错误。
故选：D。
7. 在“伏安法测灯泡电阻”实验中，小章发现当小灯泡两端电压减小时，它的亮度随之减弱，测量的小灯泡电阻也相应减小，造成这一变化的合理解释是（ ）
A. 导体电阻与导体两端的电压有关
B. 根据欧姆定律，电流一定时，导体的电阻与电压成正比
C. 电压减小时，通过小灯泡的电流不变，电阻减小
D. 电压减小时，小灯泡亮度变暗，温度变低，电阻变小
【答案】D
【解析】
【详解】ABC．导体的电阻是导体本身的基本性质，它与导体的材料、长度、横截面积以及温度有关，与导体两端的电压和导体中电流大小都无关，故ABC错误；
D．温度影响导体电阻阻值的大小，对大多数导体来说，温度越高，电阻越大，当小灯泡两端电压减小时，它的亮度随之减弱，实际电功率减小，温度降低，所以测量的小灯泡电阻也相应减小，故D正确。
故选D。

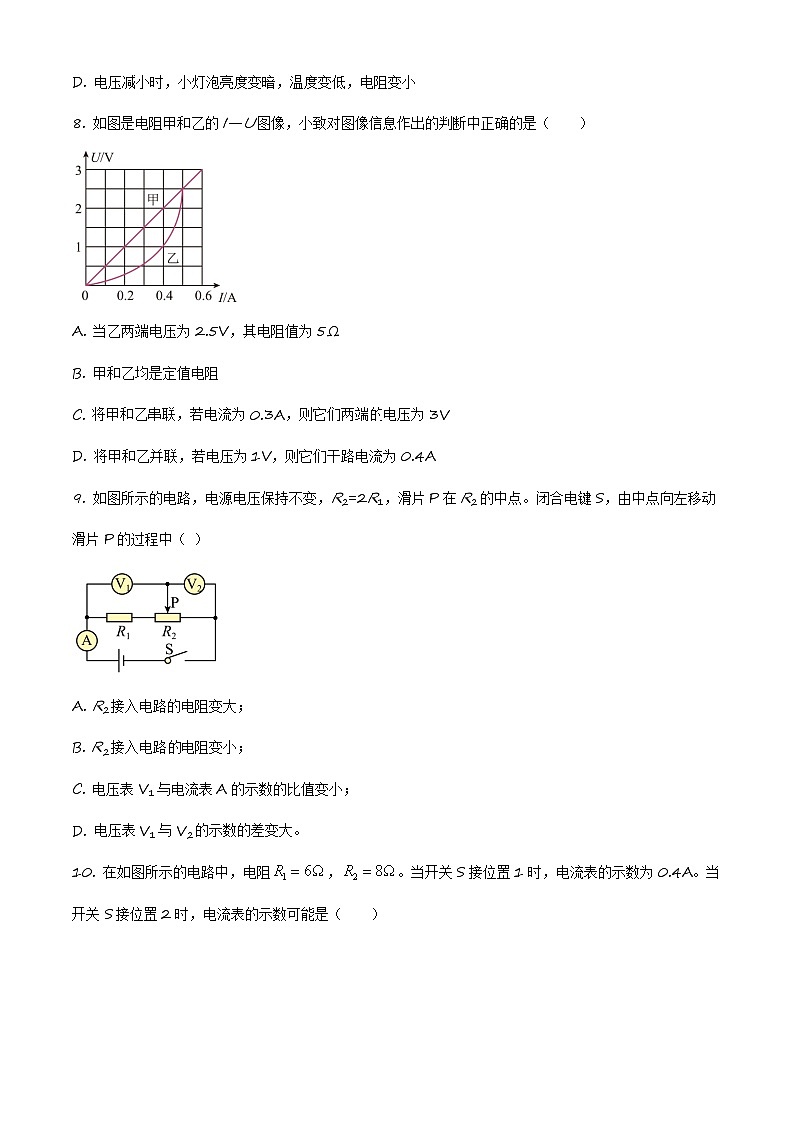

8. 如图是电阻甲和乙的I—U图像，小致对图像信息作出的判断中正确的是（ ）
A. 当乙两端电压为2.5V，其电阻值为5Ω
B. 甲和乙均是定值电阻
C. 将甲和乙串联，若电流为0.3A，则它们两端的电压为3V
D. 将甲和乙并联，若电压为1V，则它们干路电流为0.4A
【答案】A
【解析】
【详解】A．由图象可知，当乙两端电压为2.5V时通过甲的电流为0.5A，则
故A正确；
B．由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲为定值电阻，乙电阻的阻值变化，故B错误；
C．甲、乙串联在电路中当电路电流为0.3A时，通过甲、乙的电流均为0.3A，由图象可知
由串联电路中总电压等于各分电压之和可知，电源的电压
故C错误；
D．甲、乙并联在1V电源时，根据并联电路的电压特点可知甲乙两端的电压各自为1 V，由图象可知
由并联电路中干路电流等于各支路电流之和可知，干路电流
故D错误。
故选A
9. 如图所示的电路，电源电压保持不变，R2=2R1，滑片P在R2的中点。闭合电键S，由中点向左移动滑片P的过程中（ ）
A. R2接入电路的电阻变大；
B. R2接入电路的电阻变小；
C. 电压表V1与电流表A的示数的比值变小；
D. 电压表V1与V2的示数的差变大。
【答案】C
【解析】
【详解】AB．这是一串联电路，电压表V1测的是R1与R2滑片左边部分的两端电压之和，电压表V2测的是R2滑片右边部分的两端电压，电流表A测的是电路中的电流。移动滑片时，R2连入电路的电阻不变，电路总电阻不变，电流也不变，故AB错误；
C．当滑动变阻器滑片P由中点向左移动时，R2滑片左边部分连入电路中的电阻变小，由U=IR可知电压表V1的示数变小，电流不变，电压表V1与电流表A的示数的比值变小，故C正确；
D．由串联电路电压的规律可知电压表V2的示数变大；电压表V1与V2的示数的差变小，故D错误。
10. 在如图所示的电路中，电阻，。当开关S接位置1时，电流表的示数为0.4A。当开关S接位置2时，电流表的示数可能是（ ）
A. 0.25AB. 0.3AC. 0.35AD. 0.4A
【答案】C
【解析】
【详解】当开关S接位置1时，与串联，由欧姆定律可得
①
当开关S接位置2时，与串联，由欧姆定律可得
②
联立①②可得
解得
因未知，故可能为从0到无穷大的任意值，当时
当取无穷大时，无限接近于0.4A，故电流值可以从0.3A到0.4A。
故选C。
二、填空题（每空1分，共12分）
11. (1)汽车在高速行驶的过程中轮胎会发烫，这是通过 _______ 的方式增加了物体内能。人在给汽车加油时会闻到汽油味，这是 _________ 现象。
(2)用毛皮摩擦过的橡胶棒由于得到电子而带 ________ 电。用这个橡胶棒接触验电器的金属球，验电器的两金属箔片由于带同种电荷互相 __________ 而张开。
(3)某柴油机的能量流向如图所示，其中内能输入为1kg柴油完全燃烧放出的能量，那么，从能量流向图可以得出该柴油机的效率为 ________ %，柴油的热值为 _______ J/kg。
【答案】 ①. 做功 ②. 扩散 ③. 负 ④. 排斥 ⑤. 30 ⑥. 4.3×107
【解析】
【详解】(1)[1][2]汽车在高速行驶的过程中轮胎会发烫，是因为轮胎与地面之间摩擦做功，增加了轮胎的内能；人在给汽车加油时会闻到汽油味儿，这是因为汽油分子在不停地做无规则运动。
(2)[3][4]在物理学中规定，用毛皮摩擦过的橡胶棒由于得到电子而带负电；用这个橡胶棒接触验电器的金属球，验电器的两金属箔片由于带同种电荷互相排斥而张开。
(3)[5][6]1kg柴油完全燃烧放出的能量
柴油机的效率为
柴油的热值为
/kg
12. 防电墙技术是为了适应我国的用电环境开发的一种利用在电热水器上的新技术。这项技术相当于在人体和电线之间装了一个很大的“水电阻”，一旦发生漏电现象，“水电阻”与人体_____（填“串联”或“并联”）在一起；这个“水电阻”会起到______（填“分压”或“分流”）的作用；若发生漏电后，则加在人体两端电压将会低于________V，从而保证人体安全。
【答案】 ①. 串联 ②. 分压 ③. 36
【解析】
【详解】[1][2]由题意可知，胆内的水经过较长的管路再流到人体上，即电流依次经过电阻和人体，电流只有一条路径，它们为串联；因为串联电路中总电压等于各分电压之和，所以，“水电阻”会起到分压的作用。
[3]人体的安全电压是不高于36V，所以若发生漏电后，则加在人体两端电压将会低于36V，从而保证人体安全。
13. 如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=4：3；则R1:R2=________ ；若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙 =____________
【答案】 ①. 4:3 ②. 4:3
【解析】
【详解】由电路图可知，甲、乙同时为电压表，开关闭合时，两电阻串联，电压表甲测R1两端电压，电压表乙测R2两端电压；
∵I=，并且通过两电阻的电流I相等，
∴两电阻阻值之比：==；
两电表都是电流表，开关断开时，两电阻并联，电流表甲测R2的电流，乙测R1的电流，
两电阻并联，它们两端的电压U相等，
通过两电表的电流之比：
===
三、计算题（每小题5分，共10分）
14. 如图所示，电源电压不变， R2电阻为。闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求：
(1) R1的电阻；
(2)电源电压。
【答案】(1)；(2)
【解析】
【详解】(1)电路中两电阻串联，电压表测量的是R1两端的电压，R1的电阻
(2)电路的总电阻
电源电压
答：(1) R1的电阻为；
(2)电源电压为。
15. 如图所示，电源电压保持不变，电阻R1=20Ω，闭合开关S后，电流表A的示数为0.6A，电流表A1的示数为0.2A。求：
(1)电源电压；
(2)R2的阻值。
【答案】(1)4V；(2)10Ω
【解析】
【分析】由电路图可知，R1 与R2并联，电流表A1测R1支路的电流，电流表A测干路电流。
【详解】(1) 由可得，电阻R1两端的电压
由于R1与R2并联，所以电源电压
(2) 并联电路中干路电流等于各支路电流之和，通过R2的电流
R2的阻值
答：(1)电源电压为4V。
(2)R2的阻值为10Ω。
四、综合题（共28分）
16. 为了测量一只约5Ω电阻R的精确阻值，连成如图所示的电路。
(1)电路中有一处连接错了，请你在接错的导线上打“×”，并画出正确的连线。（ ）
(2)实验过程中，调节滑动变阻器的作用是_______。
(3)本实验中，多次测量的目的是__________。
【答案】 ①. ②. 改变电阻两端电压 ③. 减小误差
【解析】
【详解】(1)[1]图中电压表和导线并联，电压表应该和电阻并联，因为电源为三节干电池串联，电源电压为4.5V，所以电压表的量程应选0～15V；待测电阻约5Ω，最大电流
=0.9A
故电流表的量程应选0～3A，如图所示：
(2)[2]实验过程中，调节滑动变阻器，可以改变电阻两端的电压。
(3)[3]实验中，多次测量可以减小误差。
17. 如图甲所示是“探究不同物质吸热升温现象”实验装置，小致用两个相同的容器分别装入质量相等的A、B两种液体，用相同的装置加热。
(1)实验前，按_______（选填“自上而下”或“自下而上”）的顺序组装器材。
(2)实验中使用玻璃棒的目的是_________。
(3)实验中两种液体吸收热量的多少可通过_______（选填“液体升高的温度”或“加热时间”）比较。
(4)根据实验数据绘制的温度与时间的关系图像如图乙所示，分析图像可知：质量相等的A和B两种液体，在升高相同温度时，________吸收的热量较多；质量相等的A和B两种液体，在吸收相同热量时，_______升温较高。
【答案】 ①. 自下而上 ②. 使液体受热均匀 ③. 加热时间 ④. A ⑤. B
【解析】
【详解】(1)[1]组装实验仪器时，应根据酒精灯及其火焰的高度先固定石棉网的高度，使酒精灯的外焰正好能给烧杯加热，然后再固定温度计的高度，故应该自下而上的顺序组装器材。
(2)[2]实验中使用玻璃棒的目的是使液体受热均匀。
(3)[3]根据转换法，两种液体吸收热量的多少可通过加热时间比较。
(4)[4][5]根据实验数据绘制的温度与时间的关系图象如图乙所示可知：质量相等的A和B两种液体，在升高相同温度时，A加热时间长，故A吸收的热量较多；质量相等的A和B两种液体，在吸收相同热量时，即加热时间相同，B升温较高。
18. 某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直后，连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P。实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度尺、开关和导线若干。
(1)为了测量AP段的电阻R，他们连接了如图甲所示的电路，电压表接在接线柱A和金属夹P上，请用笔画线代替导线，把图中还需要连接的一根导线接上，使电路完整；（ ）
(2)闭合开关前，将滑动变阻器的滑片移至变阻器的最_______端；
(3)某次实验中测得电压表的读数为2.1V，电流表指针偏转如图乙所示，则电流表的读数为________A，此时金属丝的电阻 ______Ω；
(4)实验中移动金属夹P，分别测得AP段的长度L和对应的电阻值R，根据实验数据绘制成电阻值与长度的关系图像如图丙所示，分析图像可知：在其他条件一定时，导体的电阻与长度成_______比。
【答案】 ①. ②. 右 ③. 0.42 ④. 5 ⑤. 正
【解析】
【详解】(1)[1]由知，要测AP间的电阻，需测AP两端的电压，和通过AP的电流，故电压表应与AP并联，电流表应与滑动变阻器、电阻丝串联，故电流表的负接线柱应与P接线柱相连，如下图所示。
(2)[2]为保护电路在闭合开关前，变阻器的滑片应处于最大值端，故应将滑片移至最右端。
(3)[3]由图知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.42A。
[4]由欧姆定律可得金属丝的电阻
(4)[5]由图丙知，当电阻丝的长度增加时，电阻增大，故在其他条件一定时，导体的电阻与长度成正比。
19. 如图甲所示为一自制握力计，电源电压U=3.0V，电阻R0=5Ω，电阻R1=20Ω，电压表量程为0～3V，虚线框内部分为握力测试端，B固定不动连接于轻弹簧一端，A端与金属片P相连并连接弹簧另一端，弹簧电阻不计，A、B与手接触处绝缘。
(1)电路设计：要使握力计能正常工作，下列电路连接正确的是_____。
A．点“1”与点“2”连接 B．点“1”与点“3”连接 C．点“2”与点“3”连接
(2)正确完成电路连接后，闭合开关S，改变施加在A、B两端握力大小，发现电压表示数始终不变且不为零，发生故障的原因可能是___________。
A．R0断路 B．R1短路 C．电压表短路 D．金属滑片P处断路
(3)刻度调试：当A、B端不受握力时，使金属滑片P处于R1的a端，此时电压表的示数为________V。当A、B端所受握力为10N时，金属滑片P刚好指在R1上距离a端长度处，请计算回答“10N”应标在电压表_______V的位置上。
(4)若金属滑片P在a端时，弹簧测好处于原长，弹簧所受压力和弹簧压缩量之间的变化关系如图乙所示，当电压表示数如图丙所示，此时对应的握力为_______N。
【答案】 ①. B ②. D ③. 0 ④. 1.5 ⑤. 40
【解析】
【详解】(1)[1]要使握力测试器能正常工作，即握力大小变化时，引起连入电阻变化、电压表的示数变化，应将点“1”与点“3”连接，此时变阻器R1与电阻R0串联，故B正确。
(2) [2]图甲中，闭合开关S，发现电压表有示数，但始终不变，说明此时电压表测电源电压，则可能是R0短路或金属滑片P处断路（此时电压表串联在电路中测电源电压），而R0断路、R1短路、电压表短路时电压表均无示数，所以发生故障的原因可能有金属滑片P处断路，故D正确。
(3)[3] A、B端不受握力时，金属滑片P处于a端时，R1连入电路的电阻为零，所以此时电压表的示数为0V。
[4]当A. B端所受握力为10N时,金属滑片P刚好指在距R1上端处时，则变阻器连入电阻
R1=×20Ω=5Ω
电路中的电流
I= ==0.3A
R1两端的电压
U1=IR1=0.3A×5Ω=1.5V
(4)[5]由图丙知，电压表的量程为0−3V，分度值为0.1V，此时电压表的示数为2.4V，
根据串联电路电压的规律知， R0两端的电压
U′0=U−U′1=3.0V−2.4V=0.6V
此时电路的电流为
I′== =0.12A
滑动变阻器接入电路的阻值为
R′1= =20Ω
由图乙知，弹簧的压缩量与握力成正比，当压力为10N时，压缩量为0.2cm，此时金属滑片P刚好指在R1上距离a端长度处，连入电路的电阻为5Ω，所以当滑片移动到最下端时，即变阻器R1的电阻为20Ω时，压缩量为
4×0.2cm=0.8cm
由图象可知此时握力为40N。
20. 小致同学在“探究通过导体的电流与电阻的关系”时，他用如图甲所示的电路进行实验，可供选择的定值电阻分别为2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω，滑动变阻器的规格为“15Ω 1A”。
(1)连接电路时，开关应该____。正确连接完电路，如图甲所示，闭合开关后，发现电流表示数明显，电压表几乎无示数，那么出现该状况的原因应该是_____。
A．电流表内部断路了 B．定值电阻断路
C．定值电阻短路 D．滑动变阻器的电阻线断了
(2)排除故障后，小致实验前预设电压表示数为2V不变。为了电路安全，小致不能选用的定值电阻为_______Ω。某次实验时，将10Ω电阻换成15Ω后，他下一步操作是将滑动变阻器的滑片向_______（选填“A”或“B”）端移动，同时眼睛盯着________（选填“电流表”或“电压表”）。
(3)根据收集的实验数据小致绘出了I与的图像，如图乙，由图像可知：在电压不变时，通过导体的电流与导体电阻成________。
(4)小致分析：若预设电压表示数越大，那么滑动变阻器移动范围越______（选填“大”或“小”）。若电源更换为可调电压电源，但仍预设电压表示数为2V不变，为了保证可用定值电阻均能正常进行实验，则该电源电压应该控制在______V～_______V之间。
【答案】 ①. 断开 ②. C ③. 2.5 ④. A ⑤. 电压表 ⑥. 反比 ⑦. 小 ⑧. 2 ⑨. 3.2
【解析】
【详解】(1)[1]连接电路时，为保护电路，开关应该断开。
[2]闭合开关后，发现电流表几乎无示数，电路可能断路，电压表示数明显，电压表与电源连通，那么出现该状况的原因应该是定值电阻开路，故选B。
(2)[3]电流表选用小量程，电路的最大电流为0.6A；实验中电阻R两端的电压始终保持2V不变，若选用2.5Ω的电阻，由欧姆定律，电路的电流为
=0.8A＞0.6A
故实验中，不能被选用的电阻是2.5Ω。
[4][5]根据串联分压原理可知，将定值电阻由10Ω改接成15Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，同时眼睛盯着电压表，使电压表的示数不变。
(3)[6]根据收集的实验数据小致绘出了I与，如下图所示
因为图线为过原点的直线，故可知I与成正比，即在电压不变时，通过导体的电流与导体电阻成反比。
(4)[7]电压预设值越大，电路中电流越大，变阻器两端电压越小，由欧姆定律可知，变阻器连入阻值越小，滑动变阻器阻值调节范围越小。
[8][9]滑动变阻器的最大阻值为15Ω，定值电阻的最大电阻为25Ω；根据串联电路的电压关系：由串联电路的规律及分压原理有
方程左边为一定值，故右边也为一定值，当变阻器连入电路的电阻最大时，对应的定值电阻应最大，此时电源电压最大
电源电压最大值U电源=3.2V，故为保证可用电阻均能正常进行实验，电源电压应该控制在2V至3.2V之间。
