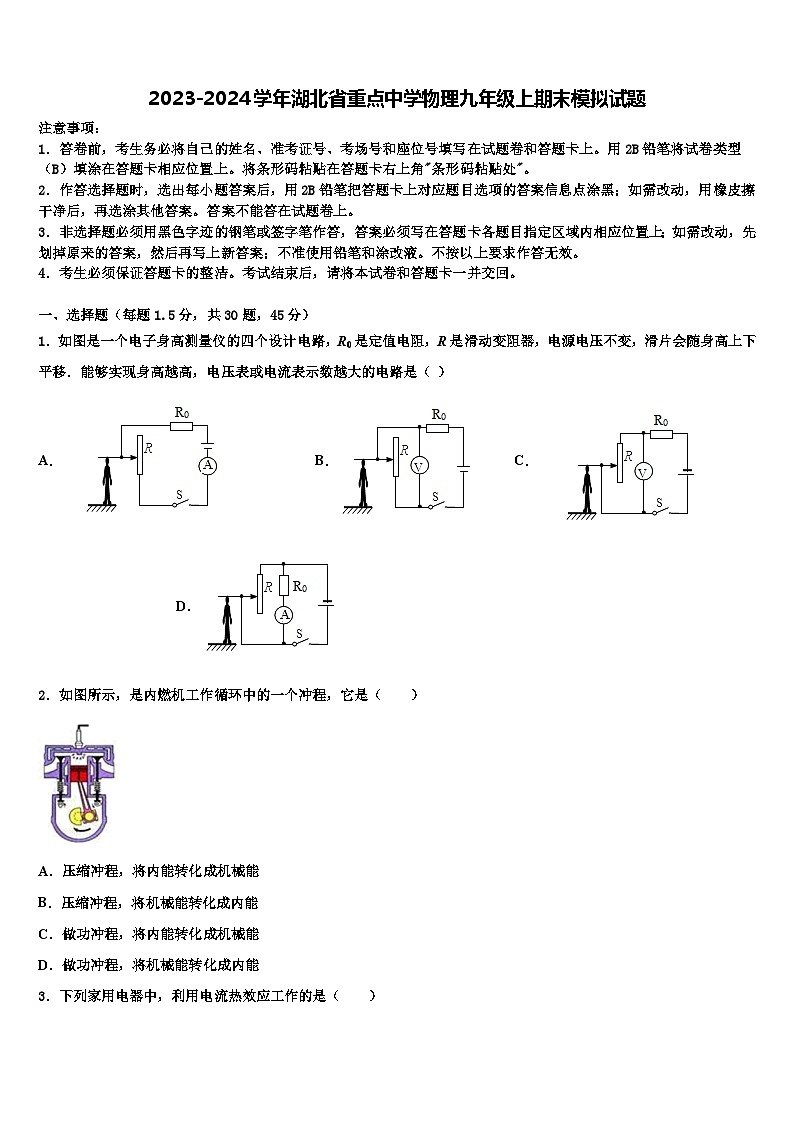

    2023-2024学年湖北省重点中学物理九年级上期末模拟试题第1页

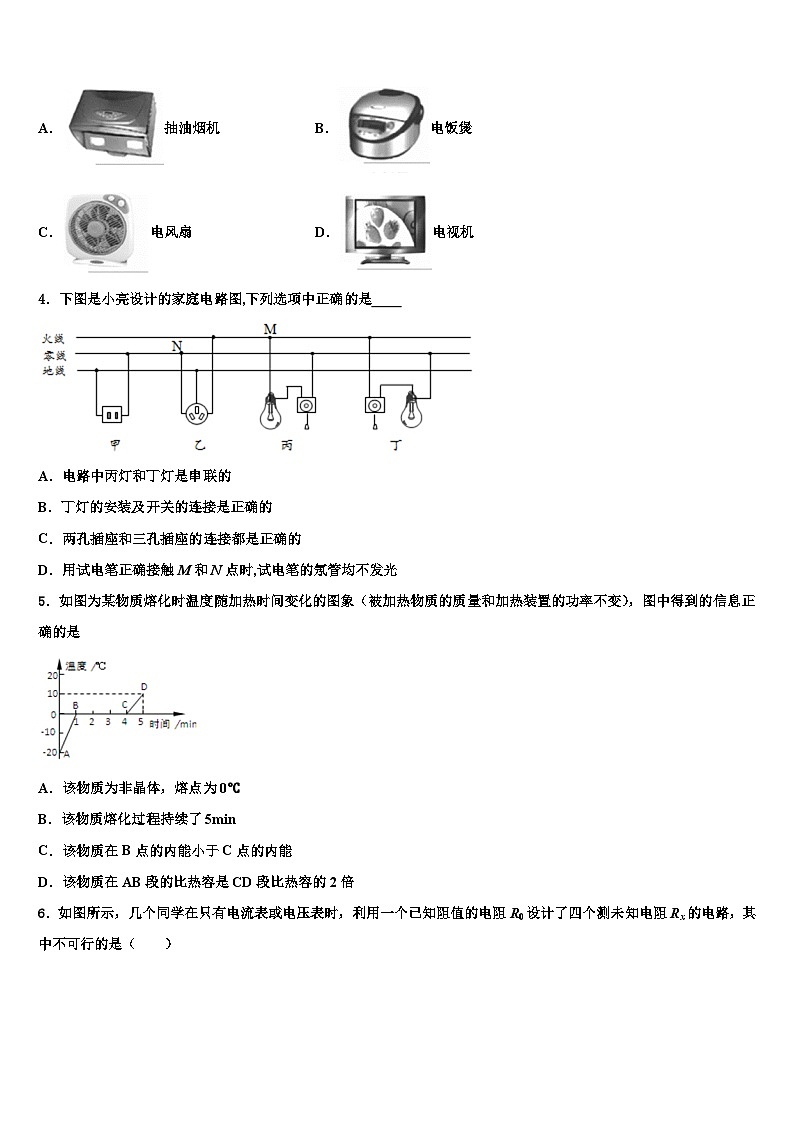

    2023-2024学年湖北省重点中学物理九年级上期末模拟试题第2页

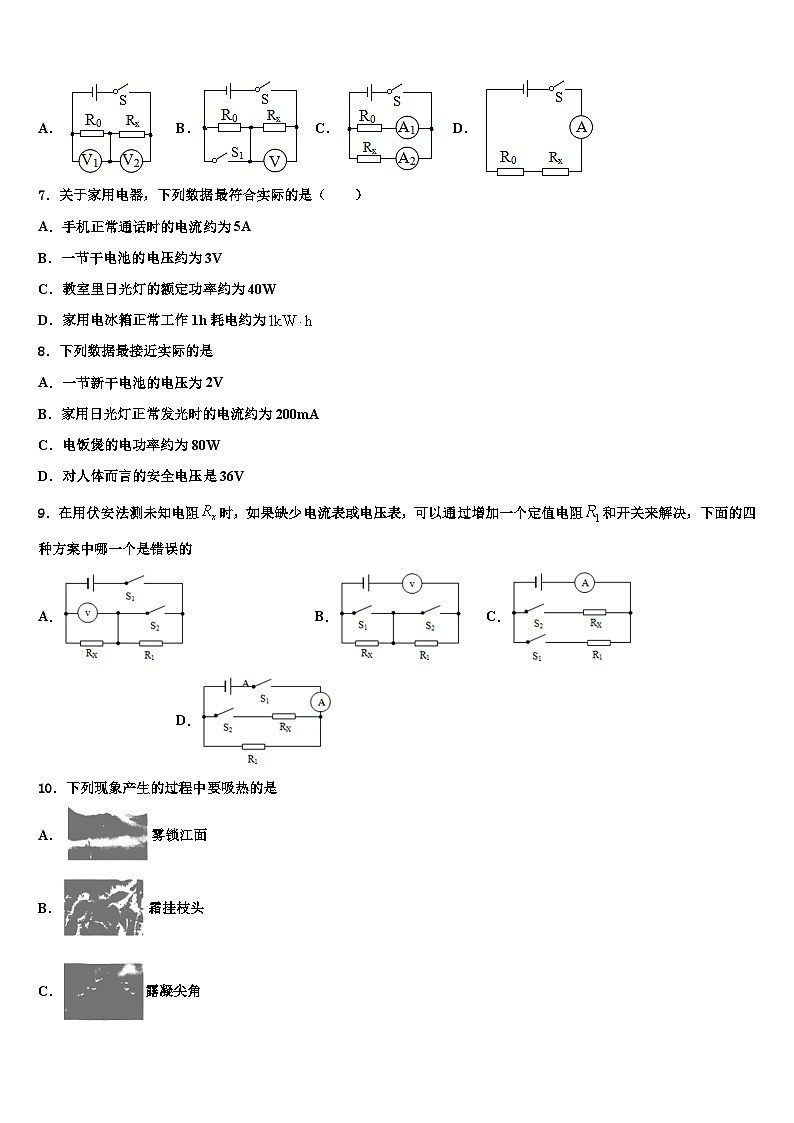

    2023-2024学年湖北省重点中学物理九年级上期末模拟试题第3页
    还剩22页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2023-2024学年湖北省重点中学物理九年级上期末模拟试题

    展开

    这是一份2023-2024学年湖北省重点中学物理九年级上期末模拟试题,共25页。试卷主要包含了考生必须保证答题卡的整洁,下列数据最接近实际的是,下列现象产生的过程中要吸热的是等内容,欢迎下载使用。
    1.答卷前,考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型(B)填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
    2.作答选择题时,选出每小题答案后,用2B铅笔把答题卡上对应题目选项的答案信息点涂黑;如需改动,用橡皮擦干净后,再选涂其他答案。答案不能答在试题卷上。
    3.非选择题必须用黑色字迹的钢笔或签字笔作答,答案必须写在答题卡各题目指定区域内相应位置上;如需改动,先划掉原来的答案,然后再写上新答案;不准使用铅笔和涂改液。不按以上要求作答无效。
    4.考生必须保证答题卡的整洁。考试结束后,请将本试卷和答题卡一并交回。
    一、选择题(每题1.5分,共30题,45分)
    1.如图是一个电子身高测量仪的四个设计电路,R0是定值电阻,R是滑动变阻器,电源电压不变,滑片会随身高上下平移.能够实现身高越高,电压表或电流表示数越大的电路是( )
    A.B.C.D.
    2.如图所示,是内燃机工作循环中的一个冲程,它是( )
    A.压缩冲程,将内能转化成机械能
    B.压缩冲程,将机械能转化成内能
    C.做功冲程,将内能转化成机械能
    D.做功冲程,将机械能转化成内能
    3.下列家用电器中,利用电流热效应工作的是( )
    A.抽油烟机B.电饭煲
    C.电风扇D.电视机
    4.下图是小亮设计的家庭电路图,下列选项中正确的是
    A.电路中丙灯和丁灯是串联的
    B.丁灯的安装及开关的连接是正确的
    C.两孔插座和三孔插座的连接都是正确的
    D.用试电笔正确接触M和N点时,试电笔的氖管均不发光
    5.如图为某物质熔化时温度随加热时间变化的图象(被加热物质的质量和加热装置的功率不变),图中得到的信息正确的是
    A.该物质为非晶体,熔点为0℃
    B.该物质熔化过程持续了5min
    C.该物质在B点的内能小于C点的内能
    D.该物质在AB段的比热容是CD段比热容的2倍
    6.如图所示,几个同学在只有电流表或电压表时,利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路,其中不可行的是( )
    A. B. C. D.
    7.关于家用电器,下列数据最符合实际的是( )
    A.手机正常通话时的电流约为5A
    B.一节干电池的电压约为3V
    C.教室里日光灯的额定功率约为40W
    D.家用电冰箱正常工作1h耗电约为
    8.下列数据最接近实际的是
    A.一节新干电池的电压为2V
    B.家用日光灯正常发光时的电流约为200mA
    C.电饭煲的电功率约为80W
    D.对人体而言的安全电压是36V
    9.在用伏安法测未知电阻时,如果缺少电流表或电压表,可以通过增加一个定值电阻和开关来解决,下面的四种方案中哪一个是错误的
    A.B.C.D.
    10.下列现象产生的过程中要吸热的是
    A.雾锁江面
    B.霜挂枝头
    C.露凝尖角
    D.冰融河间
    11.如图所示是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可以闭合开关进行实验的是
    A.B.
    C.D.
    12.下列现象中,用做功的方法改变物体内能的是
    A.酒精涂在手上觉得凉
    B.冬天晒太阳,人感到暖和
    C.锯木头时,锯条会发烫
    D.烧红的铁块温度逐渐降低
    13.如图用50N的拉力F水平拉着重为100N的物体在水平路面上匀速移动2m的距离。物体所受摩擦力为80N,则( )
    A.总功为320JB.有用功为200J
    C.额外功为160JD.机械效率为80%
    14.下列关于“热机”的说法中,正确的是
    A.通过技术改进,热机效率可达100%
    B.做功冲程将机械能转化为内能
    C.热机常用水做冷却剂,是因为水的沸点高
    D.火箭发动机属于热机
    15.如图表示的是四冲程汽油机工作循环中的
    A.吸气冲程B.压缩冲程
    C.做功冲程D.排气冲程
    16.下列估算中,最接近事实的是( )
    A.电饭煲煮饭时的电流约0.5A
    B.一度电可供家用电脑工作约5h
    C.家用节能灯的电功率约200W
    D.一节干电池的电压约3V
    17.关于生活用电,下列说法正确的是( )
    A.使用试电笔时,手不能触碰到笔尾的金属体B.连入电路中的用电器总功率越大,干路中的电流就越大
    C.输电进户后,首先应接总开关,后接保险装置和电能表D.只要人体不接触带电体,就不能发生触电事故
    18.下列四个生活实例中,通过热传递的方式使(加“•”)物体内能减少的是
    A.春天,人在院子里晒太阳B.夏天,给杯中的饮料加冰块
    C.秋天,给妈妈用热水泡脚D.冬天,操场上的同学搓搓手
    19.小高同学在做电学实验时,按如图所示连接电路,电源电压不变,闭合开关后,灯L1、L2都发光,一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数都不变.产生这一现象的原因是( )
    A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路
    20.将一台“220V 100W”的电脑、一个“220V 100W”的电饭锅、一台“220V 100W”电视机的分别接到220V的电源上,在相同的时间内,电流通过它们产生的热量最多的是
    A.电视机B.电脑
    C.电饭锅D.一样多
    21.如图,某次拓展训练中,中学生小明沿钢管下滑,用3s的时间从A匀速滑至B,关于小明在AB段下滑过程的估算,最符合实际情况的是
    A.受到钢管的摩擦力约为1000N
    B.重力对他做功约为3000J
    C.克服摩擦力的功率约为400W
    D.下滑的速度约为2m/s
    22.在探究电流产生的热量与什么因素有关时,小李设计了如图的实验装置.甲、乙两个透明容器中密封着等量的空气,里面各放有一根5Ω的电阻丝,其中乙容器将一个5Ω的电阻丝与容器内5Ω电阻丝并联,两个U型管中装有等量的水.把这个装置接入电源,利用这套装置可来探究电流产生热量
    A.与电压的关系 B.与电阻的关系 C.与电流的关系 D.与电能的关系
    23.下列说法正确的是( )
    A.丝绸摩擦过的玻璃棒带正电是因为玻璃棒失去了电子B.铜、铁、铝可以被磁化,它们是磁性材料
    C.绝缘体没有电子,因此不容易导电D.电磁波不能在真空中传播
    24.刚装修过的房间会闻到很重的油漆味,这现象表明了( )
    A.分子由原子构成B.分子间有空隙
    C.分子在永不停息地运动D.分子间有阻力
    25.如图所示,在平底烧瓶内装有少量的水,用打气筒向瓶内打气,观察到许多物理现象,其中分析错误的是( )
    A.往瓶内打气时,外界对瓶内气体做功
    B.往瓶内打气时,瓶内气体内能减少
    C.塞子跳出时,看到瓶内有白雾出现,是液化现象
    D.塞子跳出时,瓶内气体温度降低
    26.如图所示,电源电压保持不变,下列说法正确的是( )
    A.要使L1和L2串联,应闭合开关S,甲、乙都是电流表
    B.要使L1和L2串联,应闭合开关S,甲、乙都是电压表
    C.要使L1和L2并联,应断开开关S,甲是电压表,乙是电流表
    D.要使L1和L2并联,应断开开关S,甲是电流表,乙是电压表
    27.下列关于声现象的说法中正确的是( )
    A.真空不能传声
    B.只要物体在振动,我们就能听到声音
    C.我们能“听其声而知其人”,主要是因为不同的人,声音的响度不同
    D.公路旁安装“声障墙”是在声源处减弱噪声
    28.如图所示,电源电压恒定.闭合开关S1、S2, 电压表示数为9V,电流表示数为1.5A;断开开关S2, 电压表示数为6V.则R1和R2的阻值分别是
    A.6Ω 2ΩB.6Ω 3ΩC.4Ω 2ΩD.4Ω 3Ω
    29.如图所示电路中电源电压不变,闭合开关S后,当滑动变阻器滑片从左向右移动时,则( )
    A.电流表示数不变,电压表示数变大
    B.电流表示数变小,电压表示数不变
    C.电压表示数与电流表示数的比值不变
    D.电压表示数与电流表示数的比值变小
    30.如图先闭合开关,再闭合开关,相同时间内,电路中消耗的电能将( )
    A.增大B.减小C.不变D.无法判断
    二、填空题(每空1分,共10题,20分)
    31.十字路口指挥交通的红绿黄灯是________联的;街道两边的路灯是______联的。
    32.问题解决——改造电饭煲
    小明发现自己家的电饭煲只有高温蒸煮却没有保温功能,于是他找来一个与电饭煲的电热丝阻值相同 的电阻R和一个单刀双掷开关S2,对电饭煲进行了改造,使其具有蒸煮和保温两个挡位。
    (1)请在虚线框内画出改造后的电饭煲的工作电路图(电饭煲的电热丝用表示);
    (_______)
    (2)分别说明两个挡位时开关S1和S2的状态______;
    (3)求出电饭煲分别在蒸煮和保温状态时,电路消耗的电功率之比为______。
    33.如图所示,闭合开关,发光二极管能发光,二极管是由______________(填“半导体”或“超导体”)材料制成,若将电源正负极对调后,闭合开关,发光二极管___________________发光(选填“仍能”或“不能”)
    34.灯泡L1、L2分别标有“6V 6W”和“6V 3W”的字样,图线甲、乙分别为通过灯泡L1、L2中的电流随两端电压变化关系的图象。开关闭合后要使其中一只灯正常发光,另一只灯泡不会烧坏,甲图中电压表示数为_____V;乙图中,电流表示数为_____A。
    35.摩擦起电的原因是_________(选填“创造了电荷”或“电荷的转移”);如图所示,小女孩用橡胶棒去摩擦动物的皮毛后,接触验电器,验电器金属箔片分开的原因是____________。
    36.自然界存在着两种电荷,分别是_____和_____.电荷的_____移动形成电流.人们规定_____移动的方向为电流的方向.
    37.小明在测量小灯泡电阻时,闭合开关,小灯泡发光,但一会儿后,小灯泡熄灭了,同时电流表和电压表都没有示数。把电压表改接到电源两端,电压表有示数。那么小明接下来可以如何检查电路故障呢?请举一例说明你的操作,将看到的现象以及得到的结论一并填写在下表中。
    38.弹簧测力计的示数为________N;电阻箱的示数为________Ω;电能能表的示数为_________KW·h。

    39.LED 灯具有节能、环保等特点,如图所示是额定电压为 220 V、额定功率为 8.8W 的 LED 灯泡,该灯泡的额定电流是___________ A,正常工作时的电阻是___Ω .与普通白炽灯相比,在达到相同亮度的条件下,LED 灯大约可以节约 80%的电能,则这个 LED 灯与功率为_______ W 的白炽灯亮度相当.
    40.将气球与羊毛衫摩擦后,让气球靠近头发,会看到头发漂起来,如图所示。这是由于气球被摩擦后______,会______头发。
    三、实验题(每空1分,共2题,15分)
    41.如图所示,小明进行“伏安法测量电阻”的实验:
    (1)请帮助小明根据电路图甲将实物电路乙连接完整(导线不能交叉)
    (___)
    (2)电路连接好后,当小明准备闭合开关开始实验时,滑动变阻器的滑片应该滑到____(选填“A”或“B”)端.
    (3)小明闭合开关,并调节滑动变阻器,发现电流表没有示数,但电压表有示数且无变化,则电路原因可能是____.
    (4)小明排除故障后,调节滑动变阻器,当电压表读数为2.6V时,电流表的示数如图丙所示,则该定值电阻的阻值是____.
    (5)小明还想探究电流与电阻的关系,请你帮助小明设计数据记录表格____.
    42.小明利用电流表和阻值已知的电阻R0测量电阻Rx的电阻值。他选择了满足实验要求的电源、已调零的电流表,并连接了部分实验电路,如图所示。
    (1)请你添加一根导线帮助小明完成实验电路的连接;
    (__________)
    (2)当开关S1闭合、S2断开时,电流表的示数为I1,当开关S1、S2都闭合时,电流表的示数为I2,请用I1、I2和R0表示,=(__________)。
    四、计算题(每题10分,共2题,20分)
    43.如图所示的电热水壶,它的部分铭牌如下表所示。若热水壶内装满水,且在额定电压下(外界大气压为1个标准大气压)通电10min,正好将20℃的水烧开,请你计算上述过程中:
    (1)水吸收的热量是多少?
    (2)电热水壶工作电流多大?(计算结果保留一位小数)
    (3)电热水壶消耗的电能是多少?
    44.小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻Rx的阻值,设计了如图所示的电路,在只闭合S的情况下,电流表的示数为0.6A;再同时闭合S、S1时,电流表的示数为0.9A,电源电压不变,求:
    (1)电源电压;
    (2)电阻Rx的阻值.
    参考答案
    一、选择题(每题1.5分,共30题,45分)
    1、B
    【详解】A.两电阻串联,电流表测量电路中的电流,身高越高R接入电路的电阻变大,电路中的总电阻变大,根据欧姆定律可知电路中的电流变小,即电流表示数变小,故A不符合题意;
    B.两电阻串联,电压表测R两端的电压,身高越高R接入电路的电阻变大,根据串联电路分压的特点可知,滑动变阻器分得的电压变大,即电压表的示数变大,故B符合题意;
    C.两电阻串联,电压表测R两端的电压,身高越高R接入电路的电阻变小,电路中的总电阻变小,根据串联电路分压的特点可知,滑动变阻器分得的电压变小,即电压表的示数变小,故C不符合题意;
    D.两电阻并联,电流表测量定值电阻所在支路电流,由于并联电路中各支路互不影响,因此通过定值电阻的电流不变,与身高无关,故D不符合题意.
    2、C
    【详解】由图可知,气门都关闭,火花塞工作且活塞向下运动,该冲程为做功冲程,将内能转化为机械能,故ABD不符合题意,C符合题意。
    故选C。
    3、B
    【分析】电流流过导体时,导体发热,把电能转化为内能的现象,是电流的热效应;分析各用电器的工作原理然后答题。
    【详解】A.抽油烟机主要把电能转化为机械能,不是利用电流的热效应工作的,故A不合题意;
    B.电饭煲壶是利用了电流的热效应,把电能转化为内能,从而给煮饭加热,故B符合题意;
    C.电风扇中的电动机应用了通电导线在磁场中受力而工作的,主要是把电能转化为机械能,不是利用电流的热效应工作的,故C不合题意;
    D.电视机主要把电能转化为光能与声能,不是利用电流的热效应工作的,故D不合题意。
    4、B
    【详解】A.电路中丙灯和丁灯是独立工作、互不影响的,所以它们是并联的,故A错误;
    B.火线直接进入开关,再进入灯泡顶端的金属点,零线直接进入灯泡的螺旋套,这样在更换灯泡时,断开开关,切断火线,更安全,故B正确;
    C.对于两孔插座是:左零右火;据图可知,两孔插座接到了零线和地线之间;三孔插座的左孔接的是零线,上孔接的是地线,右孔接的是火线,故两孔插座连接错误,三孔插座的连接正确,故C错误;
    D.图中M点位于火线上,所以试电笔接触M点,氖管发光,N点与零线连接,所以试电笔接触N点,氖管不发光,故D错误。
    5、C
    【详解】A.该固体熔化过程中有不断吸热温度保持不变的特征,是晶体,故A错误;
    B.由图可知从1时开始熔化,4时熔化结束,熔化过程持续了3故B错误;
    C.熔化过程不断吸热,虽然温度保持不变,但是内能不断增加,故C正确;
    D.相同加热器,相同时间放出热量相同的,AB段温度变化是CD段温度变化的2倍,所以AB段比热容是CD段的 ,故D错误;
    6、D
    【详解】A.Rx和定值电阻串联,电压表U1测量定值电阻两端的电压,根据求出通过定值电阻的电流,根据串联电路电流处处相等,通过Rx电流等于通过定值电阻电流
    Ix=I0
    电压表U2测量Rx两端的电压Ux,根据求出电阻,A项不符合题意;
    B.开关S和S1都闭合时,电压表测量电源电压;开关S闭合S1断开时,电压表直接测量Rx两端的电压。根据串联电路总电压等于各串联导体电压之和,求出定值电阻两端的电压,根据求出通过定值电阻的电流。根据串联电路电流处处相等,通过Rx电流等于通过定值电阻电流
    Ix=I0
    根据求出电阻,B项不符合题意;
    C.Rx和定值电阻并联,电流表A1测量定值电阻的电流,根据U=IR求出定值电阻两端的电压,根据并联电路各支路电压相等,Rx两端电压等于定值电阻两端的电压
    Ux=U0
    电流表A2测量Rx的电流Ix,根据求出电阻,C项不符合题意;
    D.Rx和定值电阻串联,电流表测量串联电路的电流,不能直接或间接测量Rx两端的电压,不能求出Rx电阻,D项符合题意。
    故选D。
    7、C
    【详解】A.手机功率很小,正常通话的电流也非常小,一般在0.12A左右,故A不符合题意;
    B.一节干电池的电压约为1.5V,故B不符合题意;
    C.教室里日光灯的额定功率约为40W,故C符合题意;
    D.家用电冰箱正常工作时的功率约为150W左右,1h消耗的电能
    故D不符合题意。
    故选C。
    8、B
    【详解】A.一节新干电池的电压为1.5V,故A不符合实际;
    B.日光灯正常发光时的电流约0.2A,即200mA,故B符合实际;
    C.电饭煲的电功率在1000W以上,故C不符合实际;
    D.对人体而言的安全电压是不高于36V,故D不符合实际。
    故选B。
    9、B
    【详解】A.当开关S1、S2闭合时,R1被短路,电压表的示数等于电源电压;再断开开关S2时,电压表测量Rx两端的电压,则可计算出R1两端的电压,即可计算出电路中的电流,从而可计算出被测电阻的阻值,A能测出,不符合题意;
    B.电压表串联在电路中,其示数始终等于电源电压,不可知被测电阻的电压和电流,不能测出其阻值,B符合题意;
    C.只闭合S2可测出通过被测电阻的电流,两个开关都闭合,可测出干路电流,则可计算出R1的电流,由U=IR可得R1两端的电压,根据并联电路各支路两端电压相等的关系可得被测电阻两端的电压,从而计算出待测电阻的阻值,故C能测出,不符合题意;
    D.当S1闭合,S2断开时,电流表测出通过R1的电流,由U=IR可计算出电源电压;
    当两开关都闭合时,两电阻并联,电流表测干路电流,则可根据并联电路的电流规律计算出通过Rx的电流,从而计算出Rx的阻值,故D能测出,不符合题意.
    【点睛】
    本题考查的是测量电阻的特殊方法,解题的关键是能够根据开关的开合得出电阻两端的电压及通过电阻的电流.
    10、D
    【详解】A.雾锁江面,大气中的水蒸气遇冷液化形成的,液化放热,不符合题意;
    B.霜是水蒸气凝华形成的固态小冰晶,凝华放热,不符合题意;
    C.露是空气中的水蒸气遇冷液化形成的,液化放热,不符合题意;
    D.冰融河间,固态的冰变成液态的水,属于熔化现象,熔化吸热,符合题意。
    11、A
    【详解】根据滑动变阻器的使用规则可知,滑动变阻器的接法按是一上一下的原则;在闭合开关前,应将滑动变阻器阻值应调至最大,由图知,A中滑片处于最大阻值位置,故A符合题意。
    12、C
    【详解】内能的改变有两种方法:做功和热传递.做功是能量的转化,其他形式的能和内能的转化;热传递是内能的转移,内能从一个物体转移到另一物体.热传递发生的条件是物体间有温度差.A、B、D选项中都是利用热传递改变物体内能的,只有D用做功的方法改变物体内能。
    13、D
    【详解】A.由题图可知,有2段绳子承担物体的摩擦力,所以当物体在水平路面上匀速移动2m的距离时,绳子自由端移动的距离是4m;总功为:
    故A项不符合题意;
    B.有用功为:
    故B项不符合题意;
    C.额外功为:
    故C项不符合题意;
    D.机械效率为:
    故D项符合题意;
    14、D
    【解析】解:
    A、无论科技如何发展,热机的效率可以提高,总存在摩擦、要做额外功,效率一定不会达到100%.此选项错误;
    B、做功冲程中的能量转化是内能转化为机械能.此选项错误;
    C、热机常用水做冷却剂,是因为水的比热容大,此选项错误;
    D、热机是把内能转化为机械能的装置,火箭属于热机.此选项正确;
    故选D.
    【点评】此题考查的是热机工作过程中能量的转化和效率问题.需要清楚的是:能量转移和转化的过程,一定伴随能量的损失,所以转移(转化)效率一定小于1.
    15、A
    【详解】由图知道,此时进气门是打开的,排气门关闭,活塞在向下运动,所以是吸气冲程,故A符合题意.
    16、B
    【详解】A.家庭电路中的电压为220V,家用电饭煲正常工作时的电功率为800W左右,由可得电饭煲煮饭时的电流
    故A不符合题意;
    B.家用电脑的功率约为200W,即0.2kW。1度电可供家用电脑工作的时间为
    故B符合题意;
    C.家用节能灯正常工作的电流在0.2A左右,额定功率为
    故C不符合题意;
    D.一节干电池的电压约1.5V,故D不符合题意。
    故选B。
    17、B
    【详解】A.使用试电笔时,手必须触碰到笔尾的金属体即笔卡。故A项错误;
    B.家庭电路中电压为,由电功率公式得连入电路中的用电器总功率越大,干路中的电流就越大。故B项正确;
    C.家庭电路得连接顺序依次是进户线、电能表、控开关、保险装置、用电器。故C项错误;
    D.靠近高压带电体时也有可能发生触电,所以有时不接触带电体也会发生触电事故。故D项错误。
    18、B
    【详解】A.人在院子里晒太阳温度升高,是通过热传递的方式使人的内能增大,故A不符合题意;
    B.给杯中的饮料加冰块,冰块的温度低于饮料,饮料温度降低,释放热量,则是通过热传递的方式使饮料的内能减少,故B符合题意;
    C.用热水泡脚,脚从热水中吸收热量,属于通过热传递的方式增大脚的内能,故C不符合题意;
    D.冬天搓搓手,是通过做功的方式增大手的内能,故D不符题意。
    19、C
    【详解】两个电灯是并联,电压表测量并联后的电压,也为电源电压,电流表与L2串联,测量L2的电流,若一灯灭了,两表示数不变,说明电压表还能与电源相通,L2中还有电流,只有是L1不亮,它断路了.
    故选C.
    20、C
    【详解】3个用电器虽然功率一样,但是电脑和电视机主要把电能转化为光能声能,发热量较小;只有电饭锅是利用电热,电能全部变成内能,产生的热量最多。
    故选C。
    21、C
    【详解】A.小明的体重约为60kg,重力G约为600N,AB之间的距离约为2m,由于小明沿钢管匀速下滑,小明受到钢管的摩擦力和小明的重力平衡,故A不符合题意;
    B.重力对他做功约为

    故B不符合题意;
    C.由于小明受到摩擦力和重力平衡,克服摩擦力做的功等于重力对他做的功,则克服摩擦力的功率约为:

    故C符合题意;
    D. 下滑的速度约为

    故D不符合题意。
    22、C
    【分析】探究电流产生热量跟电流关系时,控制电阻和通电时间不变;探究电流产生热量跟电阻关系时,控制通电时间和电流不变;探究电流产生热量跟通电时间关系时,控制电流和电阻不变.
    【详解】图中两个相同的电阻串联,通电时间和电阻相同,当给其中一个并联一个电阻时,电阻的电流改变,探究电流产生热量跟电流关系.
    故选C.
    【点睛】
    本题考查电流产生的热量的影响因素,知道电流产生的热量跟电流大小、电阻大小、通电时间有关.
    23、A
    【分析】(1)不同物质组成的物体相互摩擦时,原子核束缚核外电子的本来不同,原子核束缚核外电子本领强的得到电子,物体因多余电子带负电,原子核束缚核外电子本领弱的失去电子,物体因缺少电子带正电;
    (2)能吸引铁钴镍等物质的性质称为磁性,铜、铝不是磁性材料;
    (3)导体和绝缘体内部都有大量的原子,原子由原子核和核外电子电子构成,所以导体和绝缘体内部都有大量的电子;
    (4)电磁波的传播不需要介质,但声波的传播需要介质。
    【详解】A.用丝绸摩擦过玻璃棒时,玻璃棒上的原子核束缚电子的能力弱,使一部分电子从玻璃棒上转移到丝绸上,玻璃棒因缺少电子带正电,则A正确;
    B.铜、铝不可以被磁化,它们不是磁性材料,则B错误;
    C.任何物质的组成中都有核外电子,因为绝缘体内没有大量自由移动的电子,所以不容易导电,则C错误;
    D.电磁波的传播不需要介质,它可以在真空中传播,则D错误。
    24、C
    【详解】由分子动理论知道,刚装修过的房间会闻到很重的油漆味,因为油漆中的分子在不断地运动,跑到了待在房间里人的鼻子中的缘故.说明分子在永不停息地运动,故C正确为答案.选项A、B、D不符合题意.
    25、B
    【详解】向瓶内打气,压缩气体做功,使瓶内气体内能增大,故A正确、B错误;塞子跳出时,瓶中出现白雾,是水蒸气遇冷液化形成的,故C正确;瓶塞跳出时,瓶内气体对外做功,内能转化为瓶塞的机械能,瓶内气体内能减小,温度降低,故D正确,故选B.
    26、B
    【详解】AB.要使L1和L2串联,应闭合开关S,甲、乙两电表位置不能通路,即甲、乙都是电压表,故A错误B正确;
    CD.要使L1和L2并联,应断开开关S,甲、乙两电表位置要是通路,即甲、乙都是电流表,故CD错误。
    故选B。
    27、A
    【详解】A.声音的传播需要介质,所以真空不能传声,故A正确;
    B.物体振动我们不一定能听到声音,人耳只能听到频率在20~20000Hz的声音,所以振动频率在这范围之外的物体发出的声音,我们不能听见,故B错误;
    C.我们能辨识不同人发出的声音,是因为每个人的音色不同,故C错误;
    D.公路旁的声障墙,使汽车发出的噪声在传播过程中减弱,是在传播过程中减弱噪声,故D错误。
    故选A。
    28、B
    【详解】(1)开关S1、S2闭合时的等效电路图如图1所示,
    由电路图知,电源电压U=UV=9V,
    电阻R1的阻值R1===6Ω;
    (2)开关S1闭合、S2断开时的等效电路图如图2所示,
    电阻R2两端的电压U2=U−U1=9V−6V=3V,===,则R2=R1=×6Ω=3Ω;故选B.
    29、B
    【详解】AB.由电路图可知,定值电阻R1与滑动变阻器R2并联,电压表测电源的电压,电流表测R2支路的电流,因电源电压保持不变,所以,滑片移动时,电压表的示数不变;当滑动变阻器的滑片往右移动的过程中,R2接入电路中的电阻变大,因并联电路中各支路两端的电压相等,所以,由可知,通过R2的电流变小,即电流表的示数变小,故A不符合题意,B符合题意;
    CD.由电压表的示数不变、电流表的示数变小可知,电压表与电流表示数的比值变大,故CD不符合题意。
    故选B。
    30、A
    【详解】先闭合开关时,R1与R2串联在电路中,再闭合开关时,R2 不工作,R1工作,根据串联电路规律R总=R1 +R2,所以
    R总>R1,
    根据电功公式

    电路闭合前后,电压和通电时间相等,闭合前电阻大于闭合后,所以相同时间内,电路中消耗的电能电能增大。
    故选B。
    二、填空题(每空1分,共10题,20分)
    31、并 并
    【详解】[1]十字路口指挥交通的的红、绿、黄灯都能单独工作,互相不影响,可以推断红、黄、绿三灯是并联的;
    [2]虽然街道两旁的路灯同时亮、同时熄,但一灯坏时,其它灯能亮,故路灯是并联的。
    32、 闭合、接时为蒸煮挡;闭合、接时为保温挡 2:1
    【详解】(1)电饭煲的功能具有高温蒸煮,可保温功能,且电源电压一定,根据P=可知。当高温蒸煮时,电路的电阻最小;可调温保温功能时,电阻最大,说明电阻R和发热丝串联,单刀双掷开关,可使R短路,然后与电源串联组成电路。如图所示:
    (2)蒸煮功能时,电阻最小,此时开关S1闭合, S2拨到b,把R短路,只有发热体R热连入电路;
    (3)保温档时,电阻最大,此时开关S1闭合,S2 拨到a,R和R热串联,接入电路;
    蒸煮时功率为:
    P蒸煮=,
    保温时的功率为:
    P保温=;
    由于R=R热,
    电饭煲在蒸煮和保温状态时,电路消耗的电功率之比为:
    =
    33、半导体 不能
    【详解】[1] 二极管是由半导体材料制成,二极管具有单向导电的性质。
    [2]由于二极管具有单向导电性,当闭合开关,发光二极管能发光时,若把原发光二极管两脚对调后再接入电路,则开关闭合后二极管不发光。
    34、8 0.5
    【解析】甲图中,两灯泡串联,电压表测电源的电压,电流表测电路中的电流,由图象可知,两灯泡两端的电压为6V时,它们的额定电流分别为I1=1A,I2=0.5A,因串联电路中各处的电流相等,且电路中一只灯正常发光、另一只灯泡不会烧坏,所以,电路中的电流为0.5A,由图象可知,两灯泡两端的电压分别为U1=2V,U2=6V,因串联电路中总电压等于各分电压之和,所以电压表的示数:U=U1+U2=2V+6V=8V;
    乙图中,两灯泡并联,电流表测L2支路的电流,电压表测电源的电压,因两灯泡两端的电压和额定电压相等,所以通过L2的电流是0.5A,电流表的示数为0.5A。
    35、电荷的转移; 同种电荷相互排斥。
    【详解】[1][2]当两种束缚电子能力不同的物质相互摩擦时,束缚电子能力强的得到电子,束缚电子能力弱的失去电子,所以摩擦起电实质上并不是创造了电荷。只是使电子从一个物体转移到另一个物体,使正负电荷分开;小女孩用橡胶棒去摩擦动物的皮毛后,橡胶棒得到电子带上了负电,橡胶棒接触验电器,使验电器的金属箔片带上同种电荷相互排斥而分开。
    36、 正电荷 负电荷 定向 正电荷
    【解析】自然界存在两种电荷:正电荷和负电荷;电荷的定向移动形成电流,电荷定向移动形成电流的情况有多种,规定正电荷定向移动的方向为电流的方向。
    37、见解析
    【详解】在测量小灯泡电阻时,灯泡与变阻器串联,电压表测灯泡两端的电压,电流表测电路的电流,闭合开关,小灯泡发光,但一会儿后,小灯泡熄灭了,同时电流表和电压表都没有示数,则整个电路断路(不可能是灯泡断路,否则电压表串联在电路中测电源电压有示数),已知把电压表改接到电源两端,电压表有示数,说明电源和电压表正常;可将电压表并联在滑动变阻器的两端,若电压表有示数,则说明电压表与电源连通,则故障为变阻器断路;若电压表无示数,则电压表之外的电路断路,故可能是电流表或开关断路,如下表所示:
    38、3.6 1258 8218.6
    【详解】[1]弹簧测力计上1N之间有5个小格,所以一个小格代表0.2N,即此弹簧测力计的分度值为0.2N.此时指针指在“3.6”处,所以弹簧测力计的示数为3.6N;
    [2]由图可知电阻箱接入电路的电阻为

    [3]电能表采用的单位是kW•h,数字的最后一位是十分位,电能表的示数为8218.6kW•h。
    39、0.04 5500 44
    【详解】[1]由可得,节能灯的额定电流:

    [2]正常工作时的电阻是

    [3]设两种灯泡正常发光的时间为t,由可得,LED消耗的电能:

    白炽灯消耗的电能为,因在达到相同亮度的条件下,LED灯可以节约80%的电能,所以,

    解得:。
    40、带了电 吸引
    【解析】与羊毛衫摩擦过的气球靠近头发,会看到气球吸引头发,这是因为与羊毛衫摩擦过的气球摩擦带了电,从而吸引不带电的头发。
    三、实验题(每空1分,共2题,15分)
    41、; B; 电阻Rx断路; 10Ω;
    【解析】(1)电压表与电阻并联,电流表与电阻串联,根据要求选择合适的量程;滑动变阻器与电阻串联,且要接一上一下;(2)电路连接好后,闭合开关前,滑动变阻器的滑片应该滑到最大值处;(3)电流表无示数,可能是电路某处断路,电压表有示数,则与电压表并联的电路断路;(4)由图乙所示电流表确定其量程与分度值,读出其所示,然后由欧姆定律求出电阻阻值.
    【详解】(1)将电压表与电阻并联,由图知,电源由两节干电池组成,电压为3V,因此电压表应选0~3V量程;电流表与电阻串联,滑动变阻器已接了下面一个接线柱,应再接上面一个接线柱,如图所示:
    (2)为了保护电路,电路连接好后,当小明准备闭合开关开始实验时,滑动变阻器的滑片应该滑到最大值B端;(3)电流表无示数,可能是电路某处断路,电压表有示数,说明电压表两接线柱到电源间是通路,所以可能是与电压表并联的电阻Rx断路了;(4)当电压表读数为2.6V时,由图乙所示电流表可知,其量程为0~0.6A,分度值为0.02A,示数为0.26A;所以定值电阻的阻值:Rx===10Ω;(5)探究电流与电阻的关系时,要保证导体两端电压不变,改变电阻,测出使用不同电阻时通过的电流,再分析数据,所以设计记录数据的表格如下:
    42、
    【详解】(1)[1]电阻与串联,开关S2与待测电阻并联,电路图如图所示;
    (2)[2]当开关S1闭合、S2断开时,电流表的示数为,此时电阻与串联,由欧姆定律得:

    当开关S1、S2都闭合时,电流表的示数为,只有定值电阻接入电路,由欧姆定律得,电源电压:

    由①②解得:
    四、计算题(每题10分,共2题,20分)
    43、 (1)6.72×105J;(2) 5.5A;(3) 7.2×105J
    【详解】(1)水需要吸收的热量
    (2)电热水壶在额定电压下正常工作,由公式可得,电热水壶工作电流
    (3)电热水壶工作的时间为10min,即600s,电热水壶消耗的电能为
    答:(1)水吸收的热量为;(2)电热水壶工作电流约为5.5A;(3)电热水壶消耗的电能为。
    44、()6V.()20Ω.
    【详解】(1)只闭合S时,电路为R0的简单电路,电流表测通过R0的电流,由I=可得,电源的电压:
    U=I0R0=0.6A×10Ω=6V;
    (2)同时闭合S、S1时,R0与Rx并联,电流表测干路电流,因并联电路中干路电流等于各支路电流之和,所以,通过Rx的电流:
    Ix=I−I0=0.9A−0.6A=0.3A,
    因并联电路中各支路两端的电压相等,所以,Rx的阻值:
    Rx==20Ω.
    【点睛】
    (1)只闭合S时,电路为R0的简单电路,电流表测通过R0的电流,根据欧姆定律求出电源的电压;
    (2)同时闭合S、S1时,R0与Rx并联,电流表测干路电流,根据并联电路的电流特点求出通过Rx的电流,根据并联电路的电压特点和欧姆定律求出Rx的阻值.
    操作
    现象
    结论
    额定电压
    220V
    额定功率
    1200W
    容量2kg
    操作
    现象
    结论
    将电压表并联到滑动变阻器两端
    电压表有示数
    滑动变阻器断路
    将电压表并联到滑动变阻器两端
    电压表无示数
    滑动变阻器以外其它地方断路
    物理量
    实验次数
    电压(U/V)
    电阻(R/Ω)
    电流(I/A)
    1
    2
    3
    物理量
    实验次数
    电压(U/V)
    电阻(R/Ω)
    电流(I/A)
    1
    2
    3

    相关试卷

    2023-2024学年萍乡市重点中学物理九上期末联考模拟试题含答案:

    这是一份2023-2024学年萍乡市重点中学物理九上期末联考模拟试题含答案,共8页。试卷主要包含了电功的国际单位是,如图所示电阻箱的读数是等内容,欢迎下载使用。

    2023-2024学年文山市重点中学物理九上期末统考模拟试题含答案:

    这是一份2023-2024学年文山市重点中学物理九上期末统考模拟试题含答案,共12页。试卷主要包含了两盏电灯并联接在同一电源上,关于热学知识,下列说法错误的是等内容,欢迎下载使用。

    2023-2024学年云浮市重点中学物理八上期末调研模拟试题含答案:

    这是一份2023-2024学年云浮市重点中学物理八上期末调研模拟试题含答案,共13页。试卷主要包含了考生必须保证答题卡的整洁,如图几项测量中,错误的是等内容,欢迎下载使用。

    欢迎来到教习网
    • 900万优选资源,让备课更轻松
    • 600万优选试题,支持自由组卷
    • 高质量可编辑,日均更新2000+
    • 百万教师选择,专业更值得信赖
    微信扫码注册
    qrcode
    二维码已过期
    刷新

    微信扫码,快速注册

    手机号注册
    手机号码

    手机号格式错误

    手机验证码 获取验证码

    手机验证码已经成功发送,5分钟内有效

    设置密码

    6-20个字符,数字、字母或符号

    注册即视为同意教习网「注册协议」「隐私条款」
    QQ注册
    手机号注册
    微信注册

    注册成功

    返回
    顶部
    Baidu
    map
