北京市密云区2023年九年级上学期物理期末考试试卷附答案

这是一份北京市密云区2023年九年级上学期物理期末考试试卷附答案，共11页。试卷主要包含了单选题，多选题，填空题，实验题，计算题等内容，欢迎下载使用。

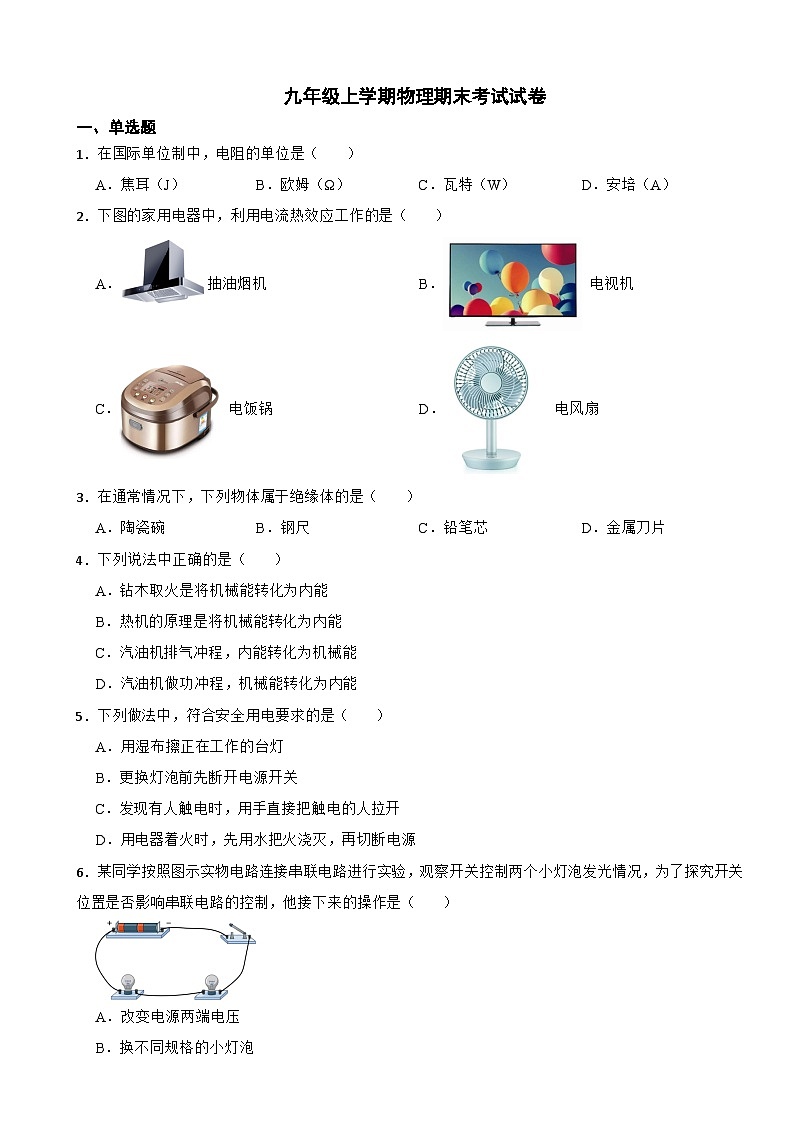

1．在国际单位制中，电阻的单位是（ ）
A．焦耳（J）B．欧姆（Ω）C．瓦特（W）D．安培（A）
2．下图的家用电器中，利用电流热效应工作的是（ ）
A．抽油烟机B． 电视机
C． 电饭锅D． 电风扇
3．在通常情况下，下列物体属于绝缘体的是（ ）
A．陶瓷碗B．钢尺C．铅笔芯D．金属刀片
4．下列说法中正确的是（ ）
A．钻木取火是将机械能转化为内能
B．热机的原理是将机械能转化为内能
C．汽油机排气冲程，内能转化为机械能
D．汽油机做功冲程，机械能转化为内能
5．下列做法中，符合安全用电要求的是（ ）
A．用湿布擦正在工作的台灯
B．更换灯泡前先断开电源开关
C．发现有人触电时，用手直接把触电的人拉开
D．用电器着火时，先用水把火浇灭，再切断电源
6．某同学按照图示实物电路连接串联电路进行实验，观察开关控制两个小灯泡发光情况，为了探究开关位置是否影响串联电路的控制，他接下来的操作是（ ）
A．改变电源两端电压
B．换不同规格的小灯泡
C．把导线依次接在小灯泡的两端
D．依次把开关改接到电路中的不同位置

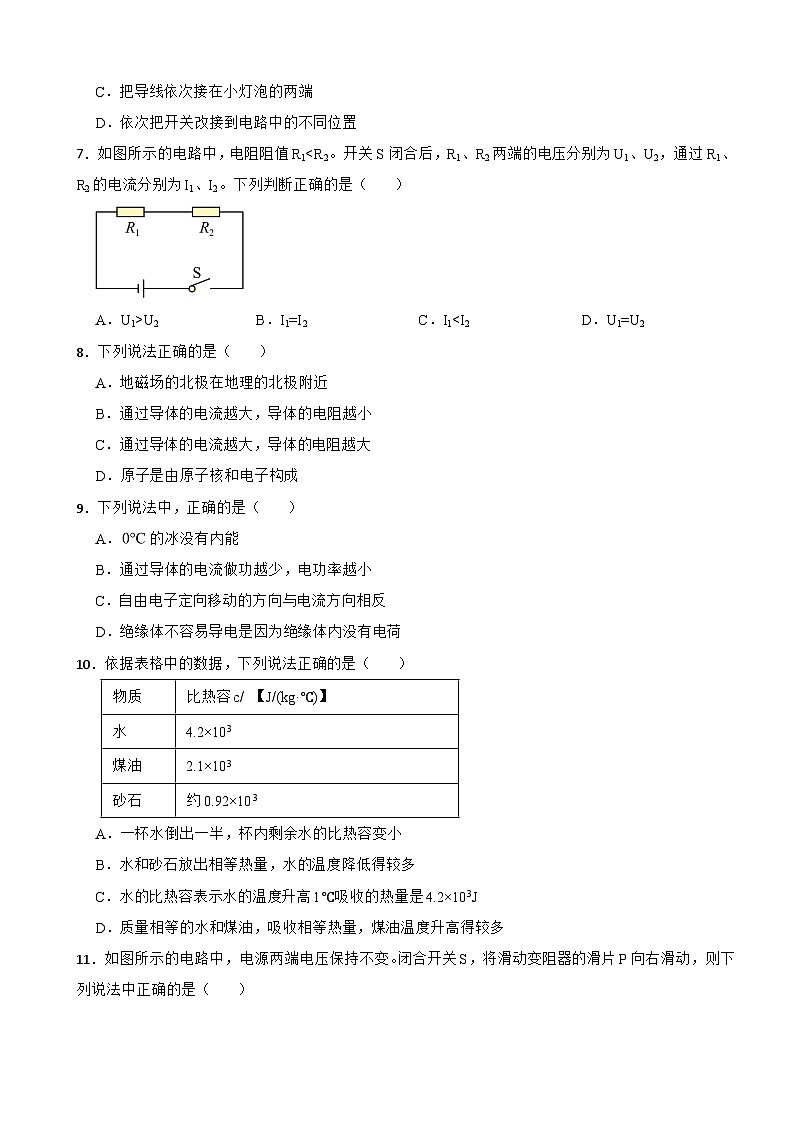

7．如图所示的电路中，电阻阻值R1A．U1>U2B．I1=I2C．I18．下列说法正确的是（ ）
A．地磁场的北极在地理的北极附近
B．通过导体的电流越大，导体的电阻越小
C．通过导体的电流越大，导体的电阻越大
D．原子是由原子核和电子构成
9．下列说法中，正确的是（ ）
A．的冰没有内能
B．通过导体的电流做功越少，电功率越小
C．自由电子定向移动的方向与电流方向相反
D．绝缘体不容易导电是因为绝缘体内没有电荷
10．依据表格中的数据，下列说法正确的是（ ）
A．一杯水倒出一半，杯内剩余水的比热容变小
B．水和砂石放出相等热量，水的温度降低得较多
C．水的比热容表示水的温度升高1℃吸收的热量是4.2×103J
D．质量相等的水和煤油，吸收相等热量，煤油温度升高得较多

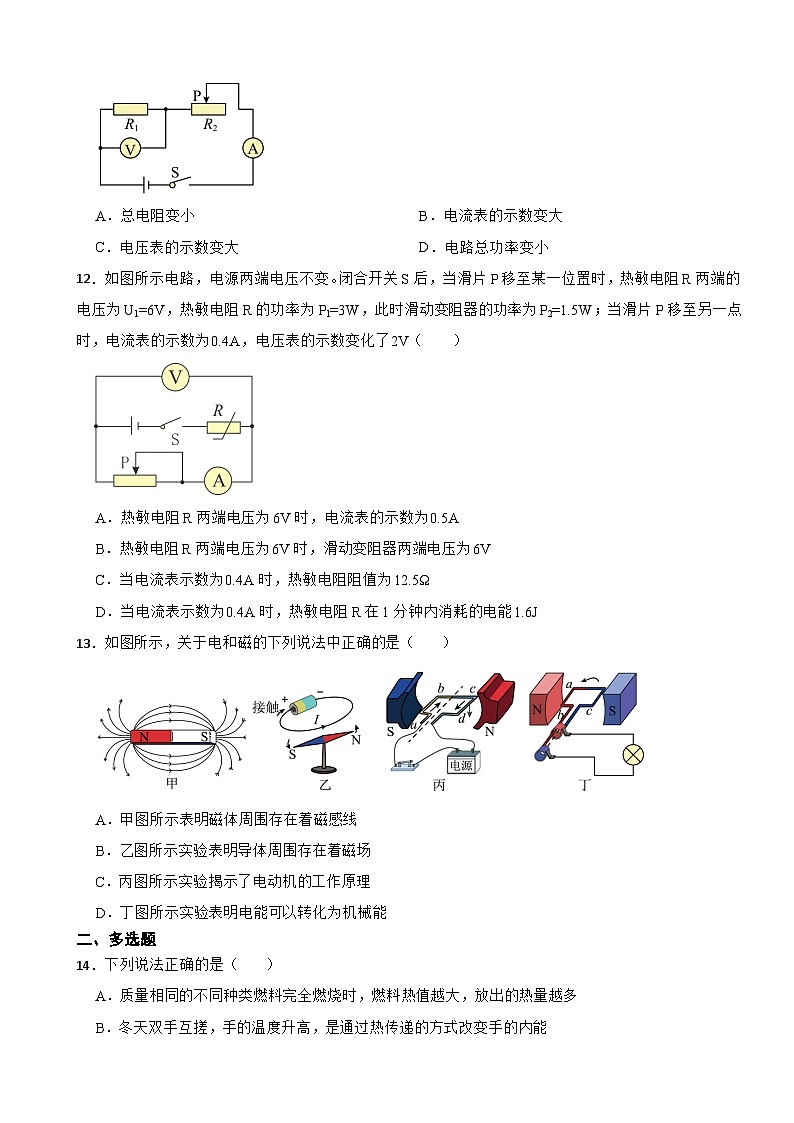

11．如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（ ）
A．总电阻变小B．电流表的示数变大
C．电压表的示数变大D．电路总功率变小
12．如图所示电路，电源两端电压不变。闭合开关S后，当滑片P移至某一位置时，热敏电阻R两端的电压为U1=6V，热敏电阻R的功率为P1=3W，此时滑动变阻器的功率为P2=1.5W；当滑片P移至另一点时，电流表的示数为0.4A，电压表的示数变化了2V（ ）
A．热敏电阻R两端电压为6V时，电流表的示数为0.5A
B．热敏电阻R两端电压为6V时，滑动变阻器两端电压为6V
C．当电流表示数为0.4A时，热敏电阻阻值为12.5Ω
D．当电流表示数为0.4A时，热敏电阻R在1分钟内消耗的电能1.6J
13．如图所示，关于电和磁的下列说法中正确的是（ ）
A．甲图所示表明磁体周围存在着磁感线
B．乙图所示实验表明导体周围存在着磁场
C．丙图所示实验揭示了电动机的工作原理
D．丁图所示实验表明电能可以转化为机械能
二、多选题
14．下列说法正确的是（ ）
A．质量相同的不同种类燃料完全燃烧时，燃料热值越大，放出的热量越多
B．冬天双手互搓，手的温度升高，是通过热传递的方式改变手的内能
C．长时间紧压在一起的铅片和金片互相渗入，是由于发生了扩散现象
D．物体很难被压缩，说明分子间存在引力
15．如图甲所示，两灯泡并联在电路中，L1的额定电压为3V，L2的额定电压为2V，通过两个灯泡的电流与其两端电压的关系如图乙所示。闭合开关后，其中一个灯泡正常发光，另一个不损坏，下列说法正确的是（ ）
A．当电源电压为3V，正常发光的小灯泡是L2，其额定功率为0.75W
B．当电源电压为2V，正常发光的小灯泡是L2，其额定功率为0.6W
C．当电源电压为2V，正常发光的小灯泡是L1，其额定功率为0.4W
D．当电源电压为2V，小灯泡L1和L2的总功率为1W
三、填空题
16．
（1）如图甲所示，电能表的示数是 kW·h；
（2）如图乙所示，电阻箱的示数是 Ω；
（3）如图丙闭合开关后，电源的正极是 （选填“左”或“右”）端。
四、实验题
17．通过实验探究磁体周围的磁场特点。
（1）如图甲所示，在玻璃板上均匀撒上一层铁屑，再将玻璃板放在条形磁铁上方，然后轻敲玻璃板，观察铁屑的分布情况。铁屑在磁场中被 成一个个小磁针，从而在磁场中有序地排列起来；
（2）如图乙所示，再在玻璃板上放一些小磁针，小磁针静止时黑色一端表示磁体的N极，由此判断条形磁体右端的磁极为 极；
（3）在装有螺线管的硬纸板上均匀撒满铁屑，通电后轻敲纸板，观察到铁屑排列成如图丙所示的形状。可见，通电螺线管外部磁场与 磁体的磁场相似；
（4）对调螺线管所接电源的正、负极，周围小磁针的指向也随之对调，说明通电螺线管的极性与螺线管中电流的 有关。
18．在“探究产生感应电流条件”的实验中，某同学组装了如图所示电路，闭合开关后，进行了实验操作，请回答下列问题：
（1）保持金属棒AB静止，当蹄形磁铁竖直向上运动时，灵敏电流计的指针将 （选填“会”或“不会”）偏转；
（2）保持蹄形磁铁静止，使金属棒AB由静止向右水平运动时，灵敏电流计的指针发生偏转，使金属棒AB加快向右水平运动时，指针偏转的角度增大，针对以上实验现象，请你提出一个可探究的科学问题： 。
19．小羊用如图所示的器材探究“电流通过导体产生的热量与什么因素有关”，两个相同透明容器中密封着等量的空气，电源电压不变。
（1）分析可知，本实验是在探究电流产生的热量与 的关系；
（2）实验中两个烧瓶串联的目的是 。
20．如图甲所示，小明用相同的酒精灯分别给水和煤油加热，探究水和煤油的吸热能力。
（1）安装调整实验器材，实验时还需要用天平称取质量 （选填“相同”或“不相同”）的水和煤油；
（2）实验中两种物质吸收热量的多少可通过 （选填“升高的温度”或“加热时间”）比较；
（3）实验中，加热10min，水升高的温度 （选填“大于”、“小于”或“等于”）煤油升高的温度。
21．小阳利用图所示的电路测量小灯泡正常发光时的电阻，该小灯泡的额定电压为 2. 5V。
（1）用笔画线代替导线，将图甲的电路连接完整。
（2）闭合开关后，移动滑动变阻器的滑片，观察到电压表的示数如图乙所示，为使小灯泡正常发光，滑片应向 端移动。
（3）小灯泡正常发光时，电流表示数如图丙所示，电流表的示数为 A ，此时小灯泡的电阻阻值为 Ω。
22．妍妍同学想通过实验，探究通过导体的电流与导体电阻之间是否成正比。他利用干电池、电流表、电压表、电阻箱、滑动变阻器、开关及导线，设计了如图所示的电路进行实验，请完成下列问题。
（1）在虚框中画出实验数据表格。
（2）撰写主要实验步骤 。
23．阅读科普短文，回答问题。
冬奥场馆的“中国智慧”
2022年冬奥会在中国举办，冬奥场馆建设凸显绿色、科技、自主创新等特色，是最新科技成果应用的重要场景。
在低碳能源应用方面，张北柔直工程采用了我国原创的、领先世界的柔性直流电网新技术，满足冬奥场馆的用电需求，预计冬奥期间可减少标煤燃烧12.8万吨，减排二氧化碳32万吨。所谓“柔性直流”，就是灵活可控直流的意思。该输电技术具有可向无源网络供电、不会出现换相失败、换流站间无需通信以及易于构成多端直流系统等优点。通过这项技术，将张北地区的风能、太阳能等转化的绿电安全高效地输送至北京市，不仅可以把时断时续、不稳定的风电、光伏等清洁能源转换成稳定的电能，还能进行清洁能源的储存、调配，是破解新能源大规模开发利用世界级难题的“中国方案”。
在新能源材料方面，我国自主开发出的硫化镉发电玻璃，不仅具有建筑材料的特性，而且能够发电，有弱光性能好、抗衰减等特点，是适用于光伏建筑一体化的新型绿色环保建筑材料。“发电玻璃”之所以能发电是因为在玻璃表面，涂抹了一层硫化镉，具有了光电转化的功能。与常见的太阳能电板不同，生产同样一块发电玻璃所消耗的时间很短，成本更低，转化效率更高。硫化镉发电玻璃分别应用于国家速滑馆和张家口冬奥会场馆光伏建筑一体化项目，以及赤城奥运走廊项目，践行了绿色办奥的宗旨。
在智慧场馆方面，国家体育馆启用了地磁导航、电子围栏，实现场馆室内高精度导航。其中，地磁导航是一种无源自主导航技术，由于地球上任意一点，都有唯一的磁场大小和方向与之对应，并且与该点的三维地理坐标相匹配，通过不同地域的地球磁场数据确定位置，使它具有“向导”功能。地磁导航不像卫星导航那样需要依赖外界设备传输电磁信号，具有较强的抗干扰和生存能力。借助这一服务系统，观众可自主导航找到座位；而管理人员也可实时获取场馆内人员位置信息。
（1）借助于“柔性直流”技术传输的电能来自于太阳能、风能等清洁能源，太阳能、风能也属于 （选填“可再生”或“不可再生”）能源；
（2）硫化镉发电玻璃实现了 能向 能的转换；
（3）根据文中信息，判断下列说法中不正确的是______
A．地磁导航需要依赖外界设备通过电磁波传递信号
B．柔性直流电网新技术可以把时断时续、不稳定的能源转换成稳定的电能
C．硫化镉发电玻璃与太阳能电板相比，具有成本更低、转化效率更高等优势
D．地磁导航的定位原理是由于地球上任意一点都有唯一的磁场大小和方向与之对应
五、计算题
24．如图所示，电源两端电压为10V并保持不变，电阻R1的阻值为15Ω。当开关S闭合时，电压表示数为4V。求：
（1）R1两端的电压；
（2）通过R1的电流；
（3）电阻R2的阻值；
（4）电阻R1的电功率。
25．如图所示的电路中，电源两端电压保持不变，电阻R2的阻值为5Ω。闭合开关S，电流表A1的示数为0.9A，电流表A2的示数为0.6A。
（1）电源电压；
（2）R1的阻值；
（3）20s内电流流过电阻R2所消耗的电能。
1．B
2．C
3．A
4．A
5．B
6．D
7．B
8．D
9．C
10．D
11．D
12．A
13．C
14．A,C
15．B,D
16．（1）2021.6
（2）2998
（3）左
17．（1）磁化
（2）N
（3）条形
（4）方向
18．（1）不会
（2）感应电流的大小与金属棒切割磁感线的速度有什么关系？
19．（1）电阻
（2）使通过两个电阻的电流相等
20．（1）相同
（2）加热时间
（3）小于
21．（1）如图所示：
（2）A
（3）0.3；8.3
22．（1）
（2）实验步骤： ①连接电路。连接时将滑动变阻器调到最大阻值，开关断开； ②闭合开关，调节电阻箱、滑动变阻器，使电压表等于某一电压值，记录此时的电阻箱的阻值、电流表的示数，所控制的电压表数值； ③再次调节电阻箱，改变阻值，然后调节滑动变阻器，使电压表示数仍等于某一电压值，记录此时电阻箱的阻值和电流表的示数； ④重复第三步，多做几次实验。 ⑤分析数据、得出结论。
23．（1）不可再生
（2）光；电
（3）A
24．（1）解：由图可知，该电路为电阻R1、R2的串联电路，电压表测电阻R2两端的电压。当开关S闭合时，电压表示数为4V，即电阻R2两端的电压为4V，根据串联电路电压特点可知，R1两端的电压是U1=U-U2=10V-4V=6V
答：R1两端的电压是6V；
（2）解：电阻R1的阻值为15Ω，根据欧姆定律，通过R1的电流是
答：通过R1的电流是0.4A；
（3）解：根据串联电路电流处处都相等可知，通过R2的电流是0.4A，根据欧姆定律，电阻R2的阻值是
答：电阻R2的阻值是10Ω；
（4）解：电阻R1的电功率是P1=U1I1=6V×0.4A=2.4W
答：电阻R1的电功率是2.4W。
25．（1）解：由图可知，该电路为电阻R1、R2的并联电路，电流表A1测该电路干路的电流，电流表A2测通过R2的电流。闭合开关S，电流表A1的示数为0.9A，电流表A2的示数为0.6A，则R2两端的电压为U2=I2R2=0.6A×5Ω=3V
由并联电路的电压特点可知，电源电压为U=U2=3V
答：电源电压是3V；
（2）解：通过R1的电流是I1=I-I2=0.9A-0.6A=0.3A
根据并联电路的电压特点，R1两端的电压为3V，由欧姆定律可得，R1的阻值是
答：R1的阻值是10Ω；
（3）解：20s内电流流过电阻R2所消耗的电能是
W=U2I2t=3V×0.6A×20s=36J
答：20s内电流流过电阻R2所消耗的电能是36J。物质
比热容c/ 【J/(kg·℃)】
水
4.2×103
煤油
2.1×103
砂石
约0.92×103
实验序号
R/Ω
I/A
U=_____V
1


2


3
