河南省商丘市豫东综合物流产业聚集区2023-2024学年九年级上学期1月月考物理试题

这是一份河南省商丘市豫东综合物流产业聚集区2023-2024学年九年级上学期1月月考物理试题，共9页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

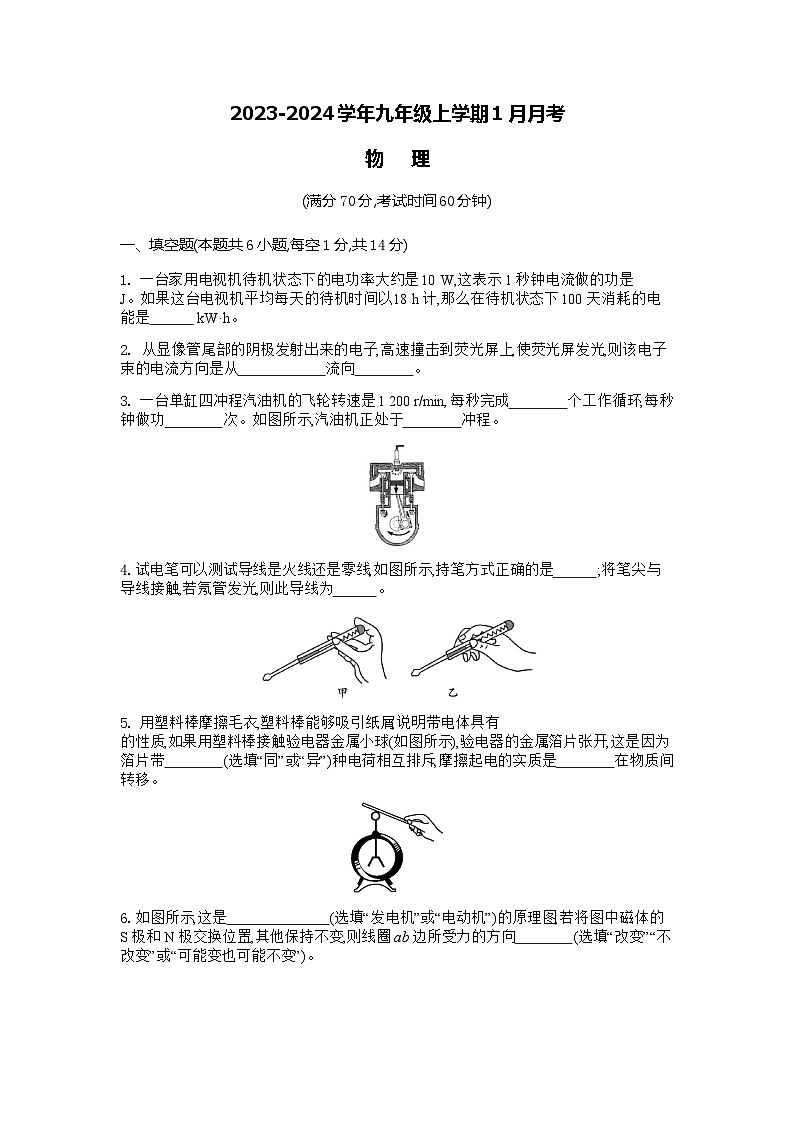

(满分70分,考试时间60分钟)
一、填空题(本题共6小题,每空1分,共14分)
1. 一台家用电视机待机状态下的电功率大约是10 W,这表示1秒钟电流做的功是 J。如果这台电视机平均每天的待机时间以18 h计,那么在待机状态下100天消耗的电能是 kW·h。
2. 从显像管尾部的阴极发射出来的电子,高速撞击到荧光屏上,使荧光屏发光,则该电子束的电流方向是从 流向 。
3. 一台单缸四冲程汽油机的飞轮转速是1 200 r/min,每秒完成 个工作循环,每秒钟做功 次。如图所示,汽油机正处于 冲程。
4.试电笔可以测试导线是火线还是零线,如图所示,持笔方式正确的是 ;将笔尖与导线接触,若氖管发光,则此导线为 。
5. 用塑料棒摩擦毛衣,塑料棒能够吸引纸屑,说明带电体具有 的性质,如果用塑料棒接触验电器金属小球(如图所示),验电器的金属箔片张开,这是因为箔片带 (选填“同”或“异”)种电荷相互排斥,摩擦起电的实质是 在物质间转移。

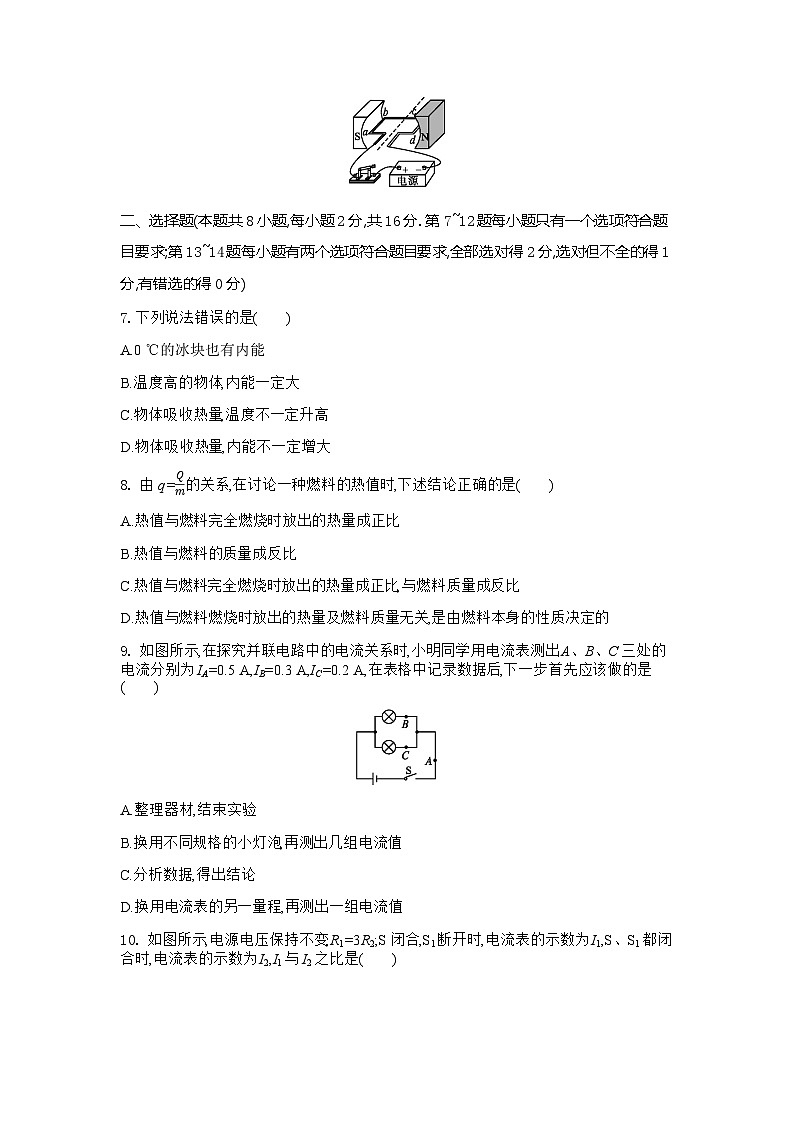

6.如图所示,这是 (选填“发电机”或“电动机”)的原理图,若将图中磁体的S极和N极交换位置,其他保持不变,则线圈ab边所受力的方向 (选填“改变”“不改变”或“可能变也可能不变”)。
二、选择题(本题共8小题,每小题2分,共16分.第7~12题每小题只有一个选项符合题目要求;第13~14题每小题有两个选项符合题目要求,全部选对得2分,选对但不全的得1分,有错选的得0分)
7.下列说法错误的是( )
A.0 ℃的冰块也有内能
B.温度高的物体,内能一定大
C.物体吸收热量,温度不一定升高
D.物体吸收热量,内能不一定增大
8. 由q=Qm的关系,在讨论一种燃料的热值时,下述结论正确的是( )
A.热值与燃料完全燃烧时放出的热量成正比
B.热值与燃料的质量成反比
C.热值与燃料完全燃烧时放出的热量成正比,与燃料质量成反比
D.热值与燃料燃烧时放出的热量及燃料质量无关,是由燃料本身的性质决定的
9. 如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出A、B、C三处的电流分别为IA=0.5 A,IB=0.3 A,IC=0.2 A,在表格中记录数据后,下一步首先应该做的是( )
A.整理器材,结束实验
B.换用不同规格的小灯泡,再测出几组电流值
C.分析数据,得出结论
D.换用电流表的另一量程,再测出一组电流值

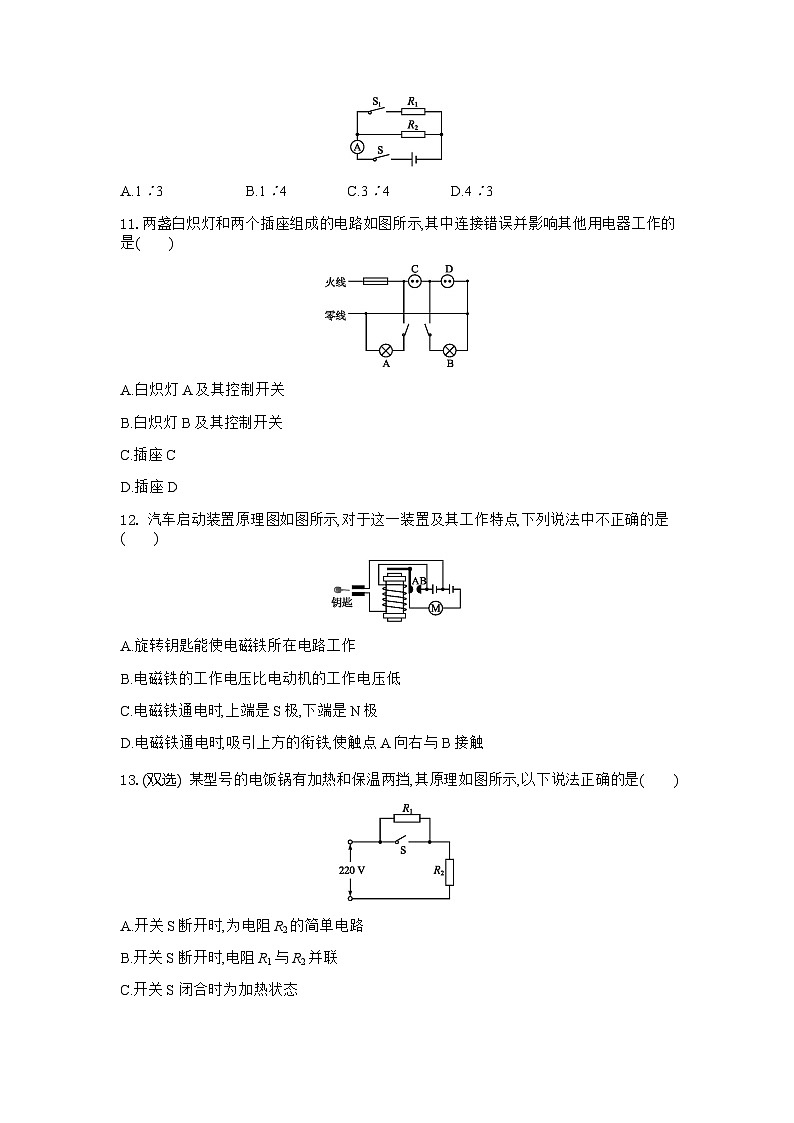

10. 如图所示,电源电压保持不变,R1=3R2;S闭合,S1断开时,电流表的示数为I1,S、S1都闭合时,电流表的示数为I2,I1与I2之比是( )
A.1∶3B.1∶4C.3∶4D.4∶3
11.两盏白炽灯和两个插座组成的电路如图所示,其中连接错误并影响其他用电器工作的是( )
A.白炽灯A及其控制开关
B.白炽灯B及其控制开关
C.插座C
D.插座D
12. 汽车启动装置原理图如图所示,对于这一装置及其工作特点,下列说法中不正确的是( )
A.旋转钥匙能使电磁铁所在电路工作
B.电磁铁的工作电压比电动机的工作电压低
C.电磁铁通电时,上端是S极,下端是N极
D.电磁铁通电时,吸引上方的衔铁,使触点A向右与B接触
13.(双选) 某型号的电饭锅有加热和保温两挡,其原理如图所示,以下说法正确的是( )
A.开关S断开时,为电阻R2的简单电路
B.开关S断开时,电阻R1与R2并联
C.开关S闭合时为加热状态
D.开关S闭合时为保温状态
14.(双选) 如图所示,电源电压恒为4.5 V,A的量程为0~0.6 A,V的量程为0~3 V,灯泡上标有“2.5 V 1.25 W”(不考虑灯丝电阻变化),滑动变阻器R的规格为“20 Ω 1 A”。闭合开关,在保证电路安全的情况下,移动滑片P的过程中( )
A.A的示数最大为0.6 A
B.灯泡消耗的最小功率为0.12 W
C.电路消耗的最大总功率为2.7 W
D.滑动变阻器接入电路的最小电阻为4 Ω
三、作图题(本题共2小题,每小题2分,共4分)
15. 设计一个病床呼叫电路。要求:开关S1控制指示灯L1和电铃;开关S2控制指示灯L2和电铃。请在图中连线,形成符合要求的完整电路图。
16. 如图所示,电路连接正确,开关闭合后小磁针静止时指向如图所示,请在图中标出通电螺线管磁极、电源的正负极,并画出螺线管的绕法。
四、实验探究题(本题共3小题,第17题4分,第18题7分,第19题8分,共19分)
17. 在研究不同物质的温度变化与吸热关系的实验中,取质量和初温都相同的甲、乙两种液体,分别装入相同烧杯中,用相同的加热器加热,如图A所示。
(1)图B为某时刻的温度,其示数为 ℃。
(2)分析图C可知,吸收相同热量, 液体升温更高; 液体更适合作汽车发动机的冷却液。
(3)若甲、乙液体从图C所示的初温分别升高到40 ℃和35 ℃,吸收热量之比为2∶1,则甲、乙液体的比热容之比为 。
18.在探究影响电磁铁磁性强弱的因素的实验中,实验室准备的器材有:电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材,制成简易电磁铁甲、乙,并设计了电路,如图所示。
(1)实验中通过观察电磁铁 的不同,可以判断电磁铁的磁性强弱不同。
(2)当滑动变阻器滑片向左移动时,电磁铁甲、乙吸引大头针的个数 (选填“增加”或“减少”),说明电流越 ,电磁铁磁性越强。
(3)根据图中的情境可知, (选填“甲”或“乙”)的磁性强,说明电流一定时, ,电磁铁磁性越强。
19. 在测小灯泡电阻的实验中,小萌同学选用的是额定电压U额=2.5 V的小灯泡(电阻大约为10 Ω)。
(1)请用笔画线代替导线将甲图的实验电路中未连接部分补充完整。(要求:闭合开关前,将滑动变阻器的滑片置于A端)
(2)电路连接正确后,闭合开关,发现小灯泡不亮,若 (写出电流表和电压表指针偏转情况),则说明小灯泡断路。
(3)若小灯泡正常发光时电流表的示数如图乙所示,则小灯泡正常发光时的电阻约为 Ω。(保留两位小数)
(4)某同学没有使用电压表,而是用了两个电流表和一个5 Ω的电阻R设计了如图丙所示的电路,同样测出了小灯泡正常发光时的电阻。具体操作是:闭合开关,移动滑动变阻器的滑片,当电流表A1的示数为I1= A时,小灯泡正常发光。若此时电流表A2的示数为I2,则小灯泡正常发光时电阻的表达式为 (用字母表示)。五、综合应用题(本题共2小题,第20题8分,第21题9分,共17分)
20. 一辆氢气动力试验汽车的质量为1.5×103 kg,10 min内汽车在平直路面上匀速行驶了1.2×104 m,消耗了0.15 kg的氢气。此过程汽车发动机产生的牵引力为1.0×103 N。(氢气的热值取1.4×108 J/kg,g取10 N/kg)求:
(1)牵引力做功的功率;
(2)汽车发动机的效率。
21.某品牌电热水壶的额定电压为220 V,额定功率为1 000 W。在标准大气压下,该电热水壶正常工作时将1.2 L、初温为20 ℃的水烧开。
(1)电热水壶正常工作时的电阻是多少?
(2)若电热水壶的加热效率为90%,烧开这壶水需要多长时间?[c水=4.2×103 J/(kg·℃),ρ水=1.0×103 kg/m3]
(3)在用电高峰期,某同学关掉家里的其他用电器,只让电热水壶工作,观察到家中规格为“2 000 r/(kW·h)”的电能表转盘在2 min内转了60转,此电热水壶的实际功率是多少?
参考答案
一、填空题（本题共6小题，每空1分，共14分）
1．10 18
2． 荧光屏 阴极
3． 10 10 做功
4． 甲、火
5．吸引轻小物体 同 电子
6．电动机 改变
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．D8．B9．D10．A11．C12．C13．BD14．AB
三、作图题（本题共2小题，每小题2分，共4分）
15. 16．
四、实验探究题（本题共3小题；第17题4分，第18题7分，第19题8分，共19分）
17． (1)39 (2)乙 甲 (3)3∶2
18． (1)吸引大头针的数量 (2)增加 大 (3)甲 线圈匝数越多
19．如图所示
(2)电流表指针不偏转,电压表指针偏转角度较大
(3)8.33 (4)0.5 RL=U额I2-I1
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．(1)牵引力所做的功W=F牵s=1.0×103 N×1.2×104 m=1.2×107 J,
牵引力做功的功率P=Wt=1.2×107 J10×60 s=2×104 W。
(2)氢气完全燃烧放出的热量Q放=mq=0.15 kg×1.4×108 J/kg=2.1×107 J,
汽车发动机的效率η=WQ放=1.2×107 J2.1×107J×100%≈57.1%。
答案 (1)2×104 W (2)57.1%
21．(1)电热水壶的额定电压为220 V,额定功率为1 000 W,根据P=UI=U2R可得,电热水壶正常工作时的电阻
R=U2P=(220V)21 000W=48.4 Ω。
(2)电热水壶中水的体积
V=1.2 L=1.2 dm3=1.2×10-3 m3
由ρ=mV可得,水的质量
m=ρ水V=1.0×103 kg/m3×1.2×10-3 m3=1.2 kg
标准大气压下水的沸点是100 ℃,则水吸收的热量
Q=c水m(t-t0)=4.2×103 J/(kg·℃)×1.2 kg×(100 ℃-20 ℃)=4.032×105 J
电热水壶的加热效率η=QW=QPt
则烧开这壶水需要的时间
t=QηP=4.032×105 J90%×1 000W=448 s。
(3)2 000 r/(kW·h)表示电路中每消耗1 kW·h 的电能,电能表的转盘转2 000 r,则电能表转盘在2 min内转了60转,电水壶消耗的电能为
W=602 000 kW·h=3100 kW·h
此电热水壶的实际功率
P=Wt=3100 kW·h260 h=0.9 kW=900 W。
答案 (1)48.4 Ω (2)448 s (3)900 W
