九年级物理期末模拟卷（湖南省卷专用，人教版第13章-第19章）-2023-2024学年初中上学期期末模拟考试

这是一份九年级物理期末模拟卷（湖南省卷专用，人教版第13章-第19章）-2023-2024学年初中上学期期末模拟考试，文件包含九年级物理期末模拟卷01全解全析人教版湖南省卷docx、九年级物理期末模拟卷01考试版A4测试范围第13章--第19章人教版docx、九年级物理期末模拟卷01考试版A3测试范围第十三章至第十九章人教版docx、九年级物理期末模拟卷01参考答案人教版湖南省卷docx、九年级物理期末模拟卷01答题卡A4人教版docx、九年级物理期末模拟卷01答题卡A4人教版pdf、九年级物理期末模拟卷01答题卡A3人教版docx、九年级物理期末模拟卷01答题卡A3人教版pdf等8份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。

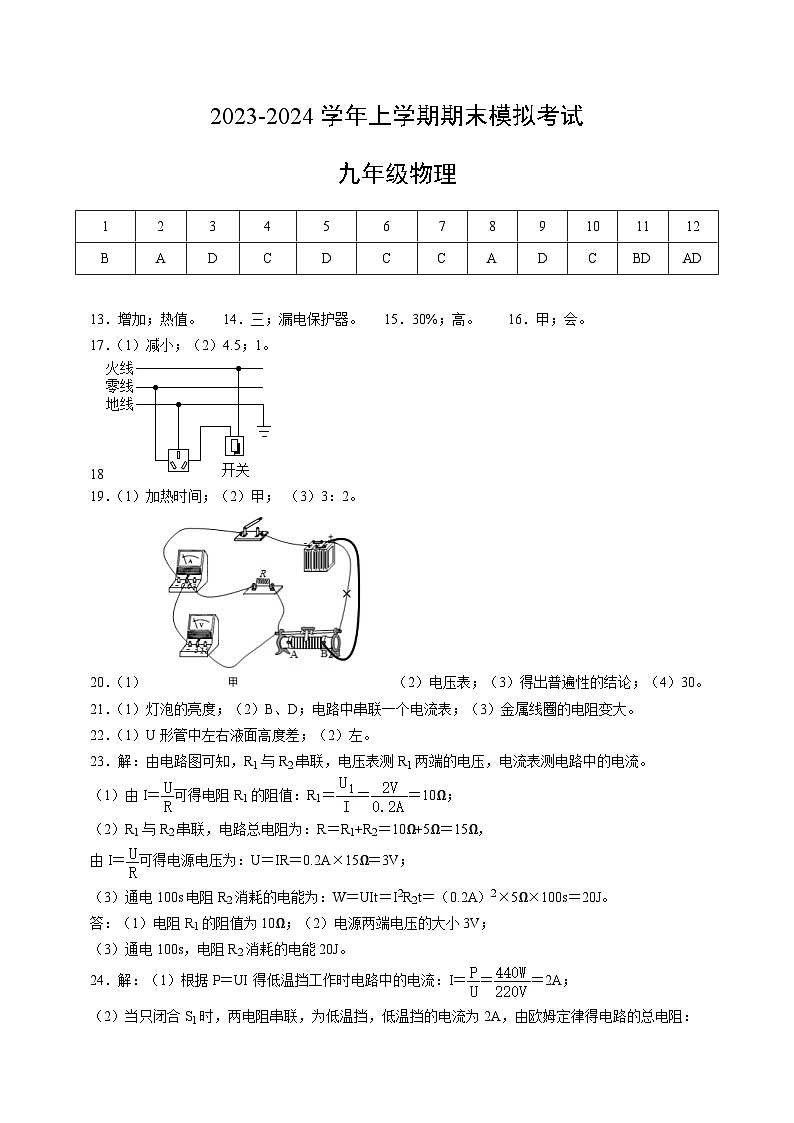

13．增加；热值。 14．三；漏电保护器。 15．30%；高。 16．甲；会。
17．（1）减小；（2）4.5；1。
18
19．（1）加热时间；（2）甲； （3）3：2。
20．（1） （2）电压表；（3）得出普遍性的结论；（4）30。
21．（1）灯泡的亮度；（2）B、D；电路中串联一个电流表；（3）金属线圈的电阻变大。
22．（1）U形管中左右液面高度差；（2）左。
23．解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
（1）由I＝可得电阻R1的阻值：R1＝＝＝10Ω；
（2）R1与R2串联，电路总电阻为：R＝R1+R2＝10Ω+5Ω＝15Ω，
由I＝可得电源电压为：U＝IR＝0.2A×15Ω＝3V；
（3）通电100s电阻R2消耗的电能为：W＝UIt＝I2R2t＝（0.2A）2×5Ω×100s＝20J。
答：（1）电阻R1的阻值为10Ω；（2）电源两端电压的大小3V；
（3）通电100s，电阻R2消耗的电能20J。
24．解：（1）根据P＝UI得低温挡工作时电路中的电流：I＝＝＝2A；
（2）当只闭合S1时，两电阻串联，为低温挡，低温挡的电流为2A，由欧姆定律得电路的总电阻：
R1+R2＝，故R1＝﹣R2＝﹣70Ω＝40Ω；
（3）电能表盘中标有3000r/kW•h，表示电路每消耗1kW•h的电能，电能表转盘转3000圈，
电能表转盘转50转时，消耗的电能为：W′＝kW•h＝kW•h＝×3.6×106J＝6×104J，
实际功率为：P实＝＝＝1000W；
两开关S1、S2闭合时，为R1的简单电路，此时为高温挡，
高温挡的电功率根据P＝，得U实2＝P实R1电烤箱在高温挡工作的实际电压：
U实＝＝＝200V。
答：（1）电烤箱在低温挡正常工作时的电流是2A；
（2）发热电阻R1的阻值是40Ω；
（3）用电高峰时家庭电路的实际电压为200V。
1
2
3
4
5
6
7
8
9
10
11
12
B
A
D
C
D
C
C
A
D
C
BD
AD
