重庆市南岸区2023年九年级上学期物理期末质量监测试卷附答案

这是一份重庆市南岸区2023年九年级上学期物理期末质量监测试卷附答案，共12页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

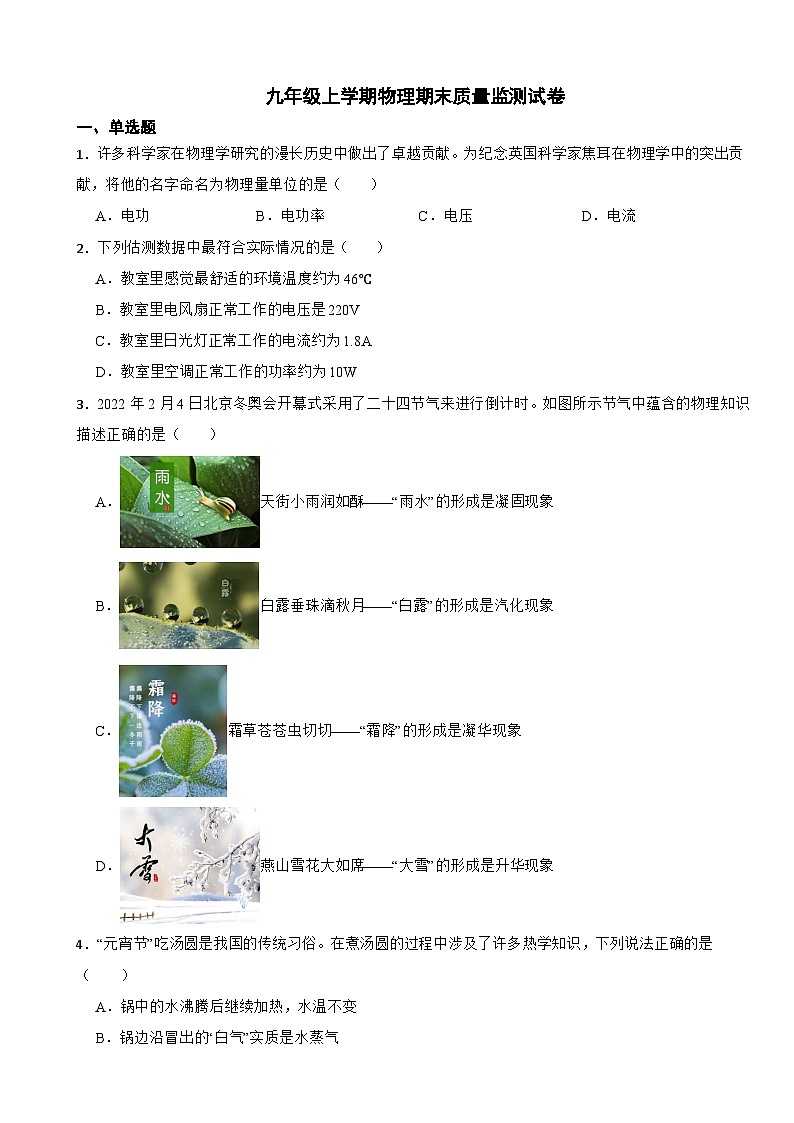

1．许多科学家在物理学研究的漫长历史中做出了卓越贡献。为纪念英国科学家焦耳在物理学中的突出贡献，将他的名字命名为物理量单位的是（ ）
A．电功B．电功率C．电压D．电流
2．下列估测数据中最符合实际情况的是（ ）
A．教室里感觉最舒适的环境温度约为46℃
B．教室里电风扇正常工作的电压是220V
C．教室里日光灯正常工作的电流约为1.8A
D．教室里空调正常工作的功率约为10W
3．2022年2月4日北京冬奥会开幕式采用了二十四节气来进行倒计时。如图所示节气中蕴含的物理知识描述正确的是（ ）
A．天街小雨润如酥——“雨水”的形成是凝固现象
B．白露垂珠滴秋月——“白露”的形成是汽化现象
C．霜草苍苍虫切切——“霜降”的形成是凝华现象
D．燕山雪花大如席——“大雪”的形成是升华现象

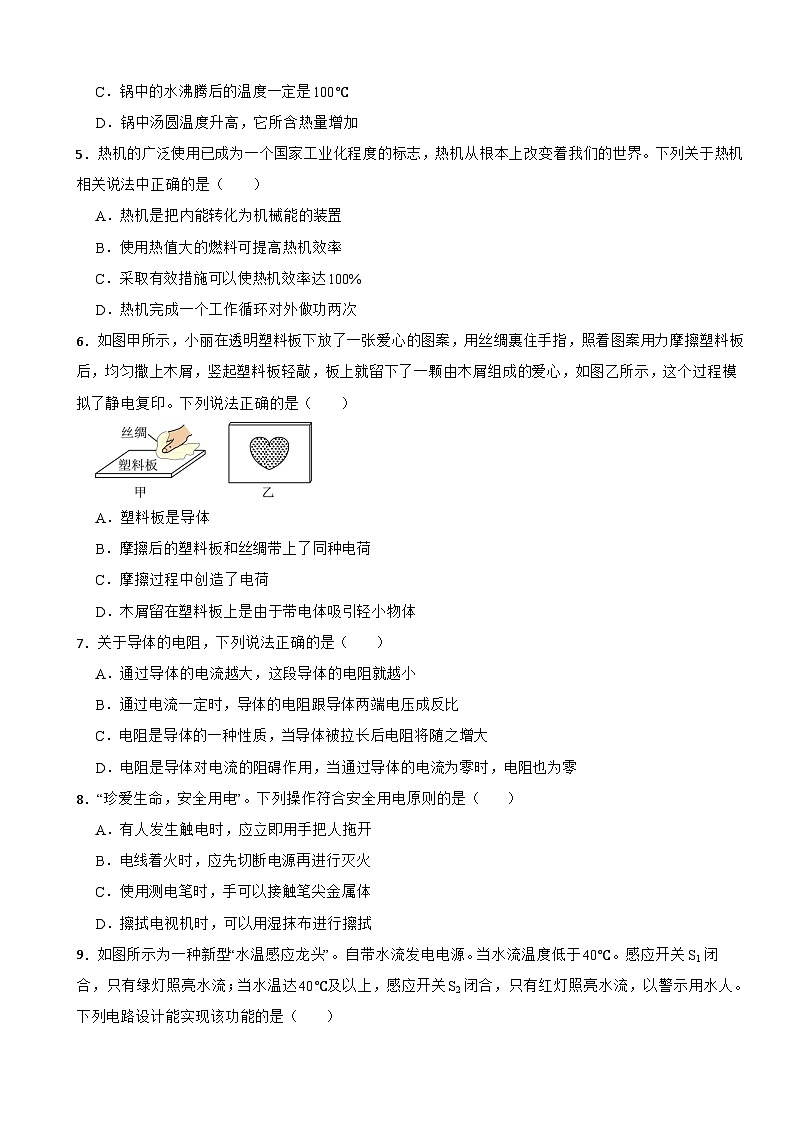

4．“元宵节”吃汤圆是我国的传统习俗。在煮汤圆的过程中涉及了许多热学知识，下列说法正确的是（ ）
A．锅中的水沸腾后继续加热，水温不变
B．锅边沿冒出的“白气”实质是水蒸气
C．锅中的水沸腾后的温度一定是100℃
D．锅中汤圆温度升高，它所含热量增加
5．热机的广泛使用已成为一个国家工业化程度的标志，热机从根本上改变着我们的世界。下列关于热机相关说法中正确的是（ ）
A．热机是把内能转化为机械能的装置
B．使用热值大的燃料可提高热机效率
C．采取有效措施可以使热机效率达100%
D．热机完成一个工作循环对外做功两次
6．如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。下列说法正确的是（ ）
A．塑料板是导体
B．摩擦后的塑料板和丝绸带上了同种电荷
C．摩擦过程中创造了电荷
D．木屑留在塑料板上是由于带电体吸引轻小物体
7．关于导体的电阻，下列说法正确的是（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B．通过电流一定时，导体的电阻跟导体两端电压成反比
C．电阻是导体的一种性质，当导体被拉长后电阻将随之增大
D．电阻是导体对电流的阻碍作用，当通过导体的电流为零时，电阻也为零
8．“珍爱生命，安全用电”。下列操作符合安全用电原则的是（ ）
A．有人发生触电时，应立即用手把人拖开
B．电线着火时，应先切断电源再进行灭火
C．使用测电笔时，手可以接触笔尖金属体
D．擦拭电视机时，可以用湿抹布进行擦拭

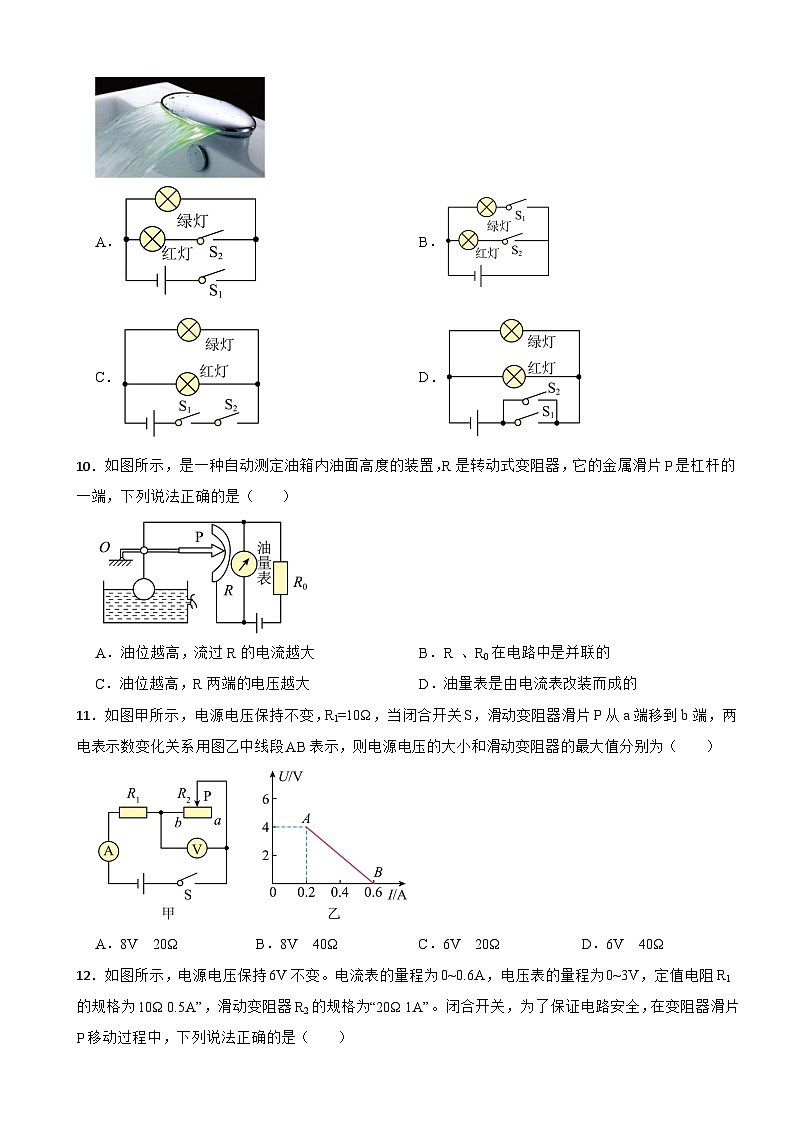

9．如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（ ）
A．B．
C．D．
10．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．油位越高，流过R的电流越大B．R 、R0在电路中是并联的
C．油位越高，R两端的电压越大D．油量表是由电流表改装而成的
11．如图甲所示，电源电压保持不变，R1=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压的大小和滑动变阻器的最大值分别为（ ）
A．8V 20ΩB．8V 40ΩC．6V 20ΩD．6V 40Ω
12．如图所示，电源电压保持6V不变。电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻R1的规格为10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”。闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法正确的是（ ）
A．电阻R1消耗的最小功率为0.9W
B．电流表示数允许的变化范围为0.2~0.5A
C．变阻器R2接入电路的阻值允许变化范围为10~20Ω
D．变阻器R2消耗的最大功率3.6W
二、填空题
13．家庭电路中电灯与电视是 联的，对人体的安全电压是不高于 V。
14．在干旱缺水的地区，可用塑料布收集露水，如图所示，露形成时发生的物态变化是 ，该物态变化过程要 热量，所以露的形成多在夜间。
15．2022年11月29日，我国神舟十五载人飞船发射取得圆满成功。长征二号F遥十五运载火箭用液态氢作燃料，是因为液态氢的 大，液态氢在燃烧过程中将 能转化为内能，而发射塔下的的冷却池装有大量的水，能较快地吸收大量的热量。
16．如图甲所示是儿童游玩的滑梯，当小孩从滑梯滑下感觉臀部发热，这是因为下滑过程中通过 方式增加了臀部的内能。如图乙所示是道路维修时常用的路面钻机，该机械利用压缩气体推动活塞将钻头打入路面，气体推动活塞时是将 能转化为机械能。
17．完全燃烧21g酒精能放出 J的热量。如果这些热量有60%被水吸收，可以使2kg的水升高 ℃（酒精的热值是3.0×107J/kg，水的比热容为4.2×103J/(kg·℃)。
18．如图甲所示，小华用充电宝正在给手机电池充电，此时充电宝相当于电路的 ；如图乙为宾馆房间的取电房卡，将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路元件中的 。
19．将“6V 3W”的灯泡接在9V的电源上，要使灯泡正常工作，应串联一个阻值为 Ω的电阻，若将灯泡接在3V的电源上，它的实际功率为 W。
20．如图所示电路，电源电压为6V，R1=3Ω，R2=1Ω。当开关S闭合后，通过电阻R1、R2的电流之比为 ；1min内电路产生的热量为 J。
21．如图所示电路，电源电压为6V。灯泡L1和L2分别标有“6V 3W”和“6V 6W”字样，滑动变阻器标有“3A 20Ω”字样，不计温度对灯丝电阻的影响。若闭合开关S、S1、S2，滑片P移至a端时，电流表的示数为 A；通过调节开关状态和滑动变阻器的阻值，该电路消耗功率的最大值与最小值之比为 。
三、作图题
22．如图为家庭电路中带有开关的电灯和三孔插座，请按照安全用电原则正确连接电路。
四、实验题
23．小峰利用如图甲所示的实验装置“探究冰熔化时温度的变化规律”。
（1）图乙是根据实验数据绘制的图像，冰在A点时温度计的示数如图丙所示，温度为 ℃，冰的熔点为 ℃。B点时试管内物质处于 （选填“固体”、“液体”或“固液共存”）状态。试管内物质第8min的内能 （选填“大于”“小于”或“等于”）第6min的内能；
（2）给烧杯中的水加热至沸腾时，测得水温是98℃，此时的大气压强 （选填“高于”、“低于”或“等于”）1标准大气压，杯口附近出现大量“白气”是由于水蒸气遇冷 形成的。
24．小利用如图的实验装置探究“导体产生的热量与电阻大小的关系”。甲、乙两瓶中装有质量与初温都相同的某种液体，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小。
（1）实验中液体吸热的多少是通过 来反映的，这运用了 （填“转换法”或“等效替代法”）的物理思想。
（2）现有水和煤油两种液体可供选择，为了在较短的时间内达到明显的实验效果，小明应该选用 （选填“水”或“煤油”）来做实验，这是因为水的 较大。
（3）实验中将两瓶中的电阻丝串联，目的是为了控制通过两根电阻丝的 相等。实验中观察到甲瓶中温度计示数比乙瓶中温度计示数上升慢，这说明导体产生的热量与导体的 有关。
25．如图甲是小明和同学做测定小灯泡电功率实验的电路。已知电源电压为6V，小灯泡额定电压为2.5V，正常发光时灯丝的电阻在5Ω～10Ω之间。
（1）请你用笔画线代替导线，帮小明把图甲中的器材连接成实验电路，要求合理选择电表量程，且要求滑片P向左移灯泡变亮（所画的导线不能交叉）；
（2）闭合开关前，滑动变阻器的滑片应置于 端（选填“A”或“B”）。闭合开关后，无论怎样移动滑片发现灯泡不亮、电流表有示数、电压表无示数，产生此现象的可能原因是 （写一条即可）；
（3）当滑动变阻器滑片P在某一位置时，电压表的示数如图16乙所示为 V，为了使小灯泡正常发光，应将滑片向 （选填“左”或“右”）移动。
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，根据图像信息，可计算出小灯泡的额定功率是 W；通过这个实验，小明发现，灯泡的亮度是由它的 决定的；
（5）若实验室有两种规格的滑动变阻器，分别是甲“15Ω 1A”和乙“10Ω 1.5A”则小明应选用 （选填“甲”或“乙”）；
（6）若小灯泡的额定功率P0与某次工作时的实际功率P1满足P0=4P1的关系，则小灯泡的额定电流I0与实际电流I1的大小关系应该是I0 2I1。（选填“>”“=”或“<”）。
五、计算题
26．如图所示电路中，电阻R1=20Ω。开关S闭合后，电流表A1、A2的示数分别为0.3A和0.5A。求：
（1）电源电压；
（2）电阻R2的阻值。
27．随着科技创新的开展，3D打印笔已成为科技创新教育的一种工具，如图甲所示，此打印笔有快慢两挡，其内部简化电路如图乙所示。3D打印笔通过加热，挤出热熔的塑胶，然后在空气中迅速冷却，最后固化成稳定的形状。若将该3D打印笔单独接人装有如图丙所示电能表的电路中正常工作。快挡打印5min，电能表指示灯闪烁20次，刚好将30g的塑胶从20℃加热到260℃。已知该3D打印笔慢挡打印功率为22W，R1、R2是用于发热的定值电阻，塑胶的比热容为。求：
（1）该3D打印笔快挡打印5min所消耗的电能；
（2）该3D打印笔快挡打印时的热效率；
（3）电路中R1的阻值。
28．如图所示，灯泡L标有“6V 3W”字样，R1的电阻为10Ω，变阻器R2标有“48Ω 0.5A”的字样，电流表的量程为，电压表的量程为。当开关S1、S2、S3都闭合时，灯泡L恰好正常发光（设灯泡电阻不随温度而改变），求：
（1）灯泡L的电阻；
（2）当开关S1、S2、S3都闭合时，电路1min消耗的电能；
（3）若闭合开关S1，断开开关S2、S3，在保证电路中各元件安全工作的情况下，滑动变阻器R2消耗的电功率范围。
1．A
2．B
3．C
4．A
5．A
6．D
7．C
8．B
9．B
10．C
11．C
12．C
13．并；36
14．液化；放出
15．热值；化学
16．做功；内
17．；45
18．电源；开关
19．6；0.75
20．1∶1；540
21．1.5；8∶1
22．解：如图所示：
23．（1）-2；0；固液共存；大于
（2）低于；液化
24．（1）温度计的示数；转换法
（2）煤油；比热容
（3）电流和通电时间；电阻
25．（1）如图所示：
（2）B；小灯泡短路
（3）2.2；左
（4）0.625；实际功率
（5）甲
（6）>
26．（1）解：由电路图可知，两电阻并联，电流表A1测R1支路电流，电流表A2测干路电流，因并联电路中各支路两端的电压相等，所以，由 可得，电源的电压U=U1=I1R1=0.3A×20Ω=6V
答：电源电压为6V；
（2）解：因并联电路中各支路两端的电压相等，干路电路等于各支路电流之和，所以通过R2的电流I2=I-I1=0.5A-0.3A=0.2A
则电阻R2的阻值
答：电阻R2的阻值为30Ω。
27．（1）解：快挡打印5min，电能表指示灯闪烁20次，由电能表的参数可知，消耗的电能
答：3D打印笔快挡打印5min所消耗的电能为24000J；
（2）解：30g的塑胶从20℃加热到260℃吸收的热量
3D打印笔快挡打印时的热效率
答：3D打印笔快挡打印时的热效率为60%；
（3）解：由 可知，电压一定时，电阻越大，功率越小，挡位越低；由电路图可知，开关旋转至与1、2接触时，R1、R2串联，电阻较大，功率较小，为慢挡；开关旋转至与2、3接触时，只有R2接入电路，电阻较小，功率较大，为快挡。快挡的功率
快挡工作时，只有R2接入电路，所以R2的阻值
慢挡打印时，R1、R2串联，慢挡功率为22W，所以R1、R2的总电阻
所以R1的阻值R1=R总-R2=2200Ω-605Ω=1595Ω
答：R1的阻值为1595Ω。
28．（1）解：开关S1、S2、S3都闭合时，灯泡L恰好正常发光，则电源电压等于灯泡L的额定电压，即为6V，由
得灯泡L的电阻为
答：灯泡L的电阻为12Ω；
（2）解：开关S1、S2、S3都闭合时，滑动变阻器和电压表被短路，电路变成电阻R1和灯泡L的并联电路，电流表测干路电流，则由
得电阻R1在1min消耗的电能为
因为此时灯泡L恰正常发光，所以灯泡L在1min消耗的电能为
当开关S1、S2、S3都闭合时，电路1min消耗的电能为
答：当开关S1、S2、S3都闭合时，电路1min消耗的电能为396J；
（3）解：闭合开关S1，断开开关S2、S3，电路变为电阻R1和滑动变阻器R2的串联电路，电压表测滑动变阻器两端的电压，电流表测电路中的电流，因为电流表的量程为 ，电压表的量程为 ，变阻器R2标有“48Ω 0.5A”，所以串联电路中电流的最大值为0.5A，电流表能正常工作，由欧姆定律得电路中的总电阻为
则滑动变阻器连入电路的电阻为
滑动变阻器两端的电压为
此时电压表能正常工作，则此时滑动变阻器消耗的电功率为
当滑动变阻器接入部分的电阻两端的电压为3V时，此时电压表恰能正常工作，由串联电路电压规律得电阻R1两端的电压也为3V（电源电压为6V），所以此时滑动变阻器连入电路的电阻的阻值等于电阻R1的阻值，即为10Ω，由欧姆定律得电路中的电流为
所以电流表能正常工作，则此时滑动变阻器消耗的电功率为
所以闭合开关S1，断开开关S2、S3，在保证电路中各元件安全工作的情况下，滑动变阻器R2消耗的电功率范围为 。
答：若闭合开关S1，断开开关S2、S3，在保证电路中各元件安全工作的情况下，滑动变阻器R2消耗的电功率范围为 。
