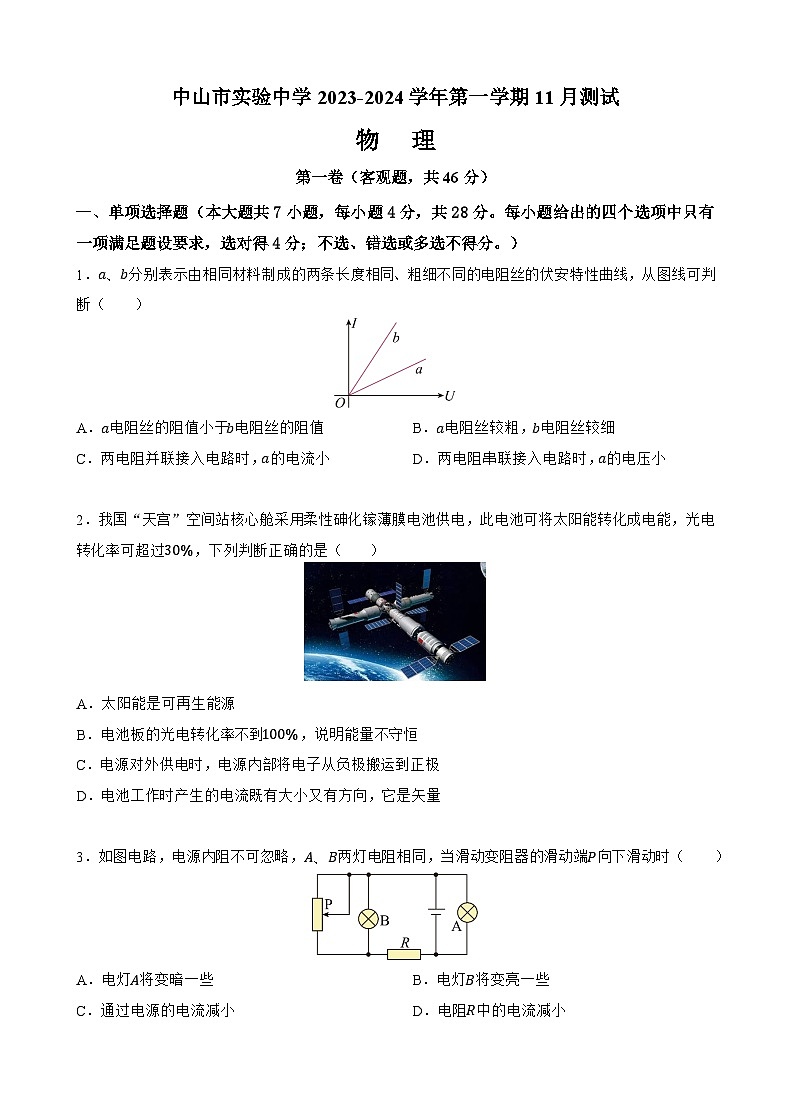

广东省中山市实验中学2023-2024学年高二上学期11月测试物理试卷
展开第一卷(客观题,共46分)
单项选择题(本大题共7小题,每小题4分,共28分。每小题给出的四个选项中只有一项满足题设要求,选对得4分;不选、错选或多选不得分。)
1.a、b分别表示由相同材料制成的两条长度相同、粗细不同的电阻丝的伏安特性曲线,从图线可判断( )
A.a电阻丝的阻值小于b电阻丝的阻值B.a电阻丝较粗,b电阻丝较细
C.两电阻并联接入电路时,a的电流小D.两电阻串联接入电路时,a的电压小
2.我国“天宫”空间站核心舱采用柔性砷化镓薄膜电池供电,此电池可将太阳能转化成电能,光电转化率可超过30%,下列判断正确的是( )
A.太阳能是可再生能源
B.电池板的光电转化率不到100%,说明能量不守恒
C.电源对外供电时,电源内部将电子从负极搬运到正极
D.电池工作时产生的电流既有大小又有方向,它是矢量
3.如图电路,电源内阻不可忽略,A、B两灯电阻相同,当滑动变阻器的滑动端P向下滑动时( )
A.电灯A将变暗一些B.电灯B将变亮一些
C.通过电源的电流减小D.电阻R中的电流减小

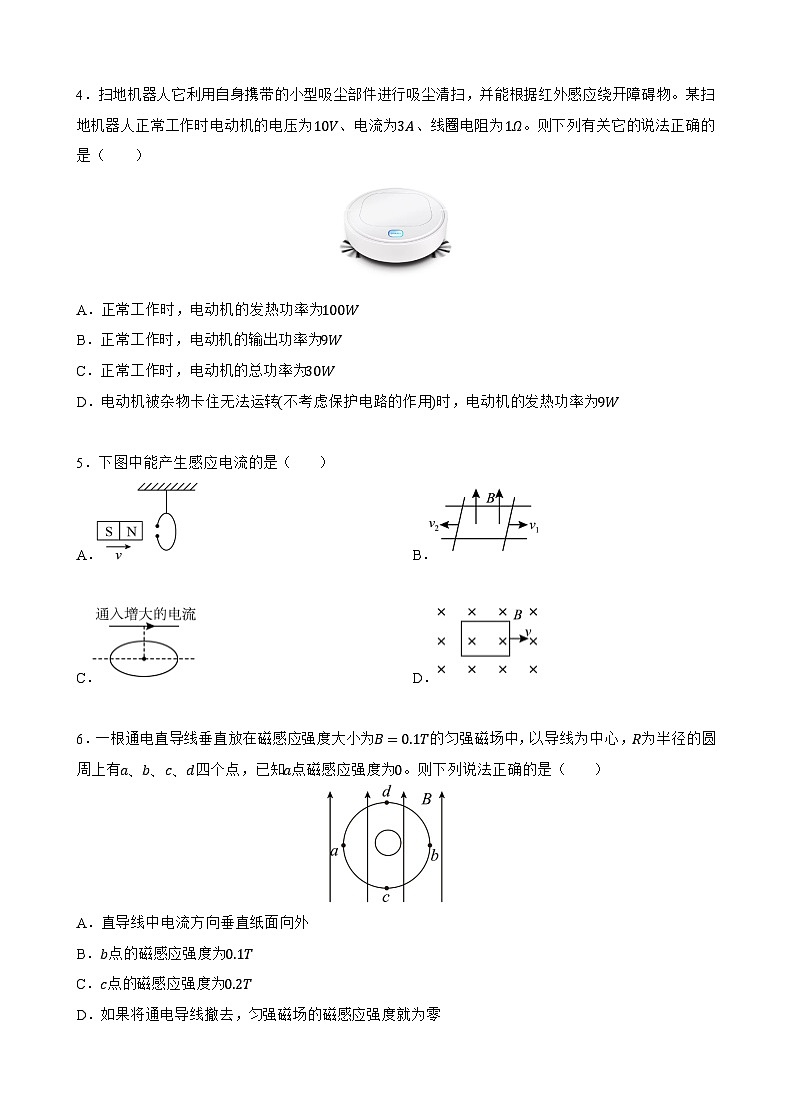

4.扫地机器人它利用自身携带的小型吸尘部件进行吸尘清扫,并能根据红外感应绕开障碍物。某扫地机器人正常工作时电动机的电压为10V、电流为3A、线圈电阻为1Ω。则下列有关它的说法正确的是( )
A.正常工作时,电动机的发热功率为100W
B.正常工作时,电动机的输出功率为9W
C.正常工作时,电动机的总功率为30W
D.电动机被杂物卡住无法运转(不考虑保护电路的作用)时,电动机的发热功率为9W
5.下图中能产生感应电流的是( )
A.B.
C.D.
6.一根通电直导线垂直放在磁感应强度大小为B=0.1T的匀强磁场中,以导线为中心,R为半径的圆周上有a、b、c、d四个点,已知a点磁感应强度为0。则下列说法正确的是( )
A.直导线中电流方向垂直纸面向外
B.b点的磁感应强度为0.1T
C.c点的磁感应强度为0.2T
D.如果将通电导线撤去,匀强磁场的磁感应强度就为零

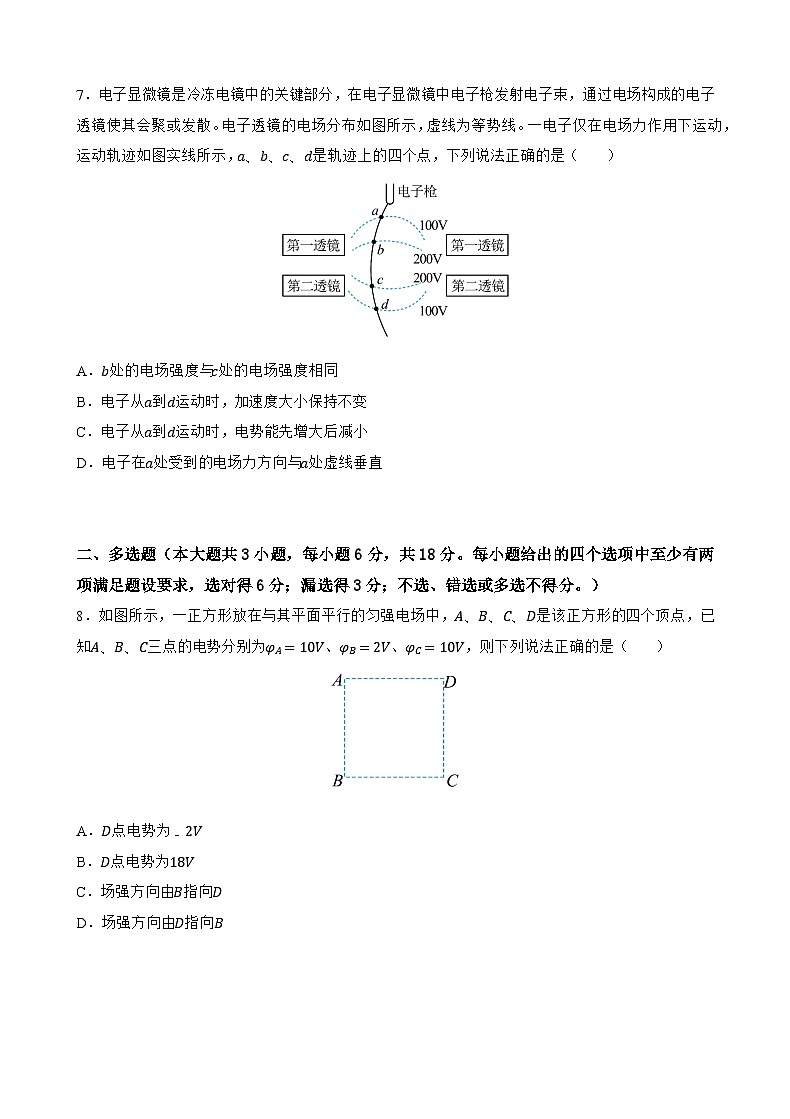

7.电子显微镜是冷冻电镜中的关键部分,在电子显微镜中电子枪发射电子束,通过电场构成的电子透镜使其会聚或发散。电子透镜的电场分布如图所示,虚线为等势线。一电子仅在电场力作用下运动,运动轨迹如图实线所示,a、b、c、d是轨迹上的四个点,下列说法正确的是( )
A.b处的电场强度与c处的电场强度相同
B.电子从a到d运动时,加速度大小保持不变
C.电子从a到d运动时,电势能先增大后减小
D.电子在a处受到的电场力方向与a处虚线垂直
多选题(本大题共3小题,每小题6分,共18分。每小题给出的四个选项中至少有两项满足题设要求,选对得6分;漏选得3分;不选、错选或多选不得分。)
8.如图所示,一正方形放在与其平面平行的匀强电场中,A、B、C、D是该正方形的四个顶点,已知A、B、C三点的电势分别为φA=10V、φB=2V、φC=10V,则下列说法正确的是( )
A.D点电势为-2V
B.D点电势为18V
C.场强方向由B指向D
D.场强方向由D指向B
9.图甲为用传感器在计算机上观察电容器充、放电现象的电路图,E表示电源(忽略内阻),R表示电阻,C表示电容器,将S分别拨到a、b,得到充、放电过程中电容器两极板间电压U、电路中的电流I与时间t的关系图像,如图乙所示,以下说法正确的是( )
A.t1~ t2时间内,电容器极板的电量逐渐增加,电容器在充电
B.t2~ t3时间内,电容器极板的电量减少为零,电容器在放电
C.t3~ t4,I-t图线与t轴围成的图形面积表示电容器放电过程放出的电荷量
D.在图(甲)的电路中,减小电阻R,可以实现对电容器更快速充电
10.如图所示是一个多用表的内部电路图,下列说法中正确的是( )
A.当开关S接1和2时用于测电流,且接1的量程比接2大
B.当开关S接3时用于测电阻,A为黑表笔,B为红表笔
C.当开关S接4时A表笔电势比B表笔低
D.当开关S接5和6时用于测电压,且接5比接6量程大
第二卷(主观题,共54分)
实验题(本题共2小题,共16分)
11.(7分)要测定一个圆柱体的电阻率,进行了如下操作:
(1)用10分度的游标卡尺测量圆柱体的长度L,可知其长度为 mm;用螺旋测微器测量其直径D如图,可知其直径为 mm。
(2)圆柱体的电阻大约为5Ω,先用伏安法测出电阻R,然后根据电阻定律计算出该圆柱体的电阻率。为此取来两节新的干电池、电键和若干导线及下列器材:
A.电压表0~3V,内阻约10kΩ B.电压表0~15V,内阻约50kΩ
C.电流表0~0.6A,内阻约0.05Ω D.电流表0~3A,内阻约0.01Ω
E.滑动变阻器,0~10Ω F.滑动变阻器,0~100Ω
①要求较准确地测出其阻值,电压表应选 ,滑动变阻器应选 。(填序号)
②在测定阻值较小的金属的电阻率的实验中,为了减小实验误差,并要求在实验中获得较大的电压调节范围,在测量其电阻时应选择的电路是 。(填电路图前的字母代号)
A. B.
C. D.
(3)若金属丝电阻用R表示,则该金属材料的电阻率ρ= 。(用所给的字母表示)
12.(9分)小明同学想测量手机电池的电动势E及内阻r,他找来一块旧电池,如图甲所示。
(1)小明先直接用多用电表测量一下电池的电动势,他将多用电表的选择开关旋至 挡位(填字母代号)。
A.交流电压10VB.直流电压10V
C.交流电压2.5VD.直流电压50V
(2)他将红表笔接电池的 (填“正极”或“负极”),黑表笔接电池另外一极,指针的位置如图乙所示,则测量结果为 V。
(3)小明用电流表A(量程为0~0.6A),电压表V(量程为~3V),滑动变阻器R(0~10Ω),定值电阻R0(阻值为4Ω),开关、导线若干,设计了如图1所示的电路对该电池进行测量,其中A、B、C、D四个元件中代表电压表的是 ,图2是根据电路原理图已连接了部分导线的实物,请将此图实物间的连线补充完整 。
(4)小明根据数据画出U-I图线,如图3所示,由此可求出电池电动势E= V,电池内阻r= Ω。(结果保留3位有效数字)
计算题。(共3小题,共38分。解答应写出必要的文字说明、方程式或重要演算步骤,只写出最后答案的不能得分。有数值计算的题,答案中必须明确写出数值和单位。)
13.(11分)如图所示,一带电量为+Q的点电荷固定在C点,一质量为m、可视为点电荷的带电小球从C点正上方距离C点H处的A点由静止释放,下落到离C点的高度为r时小球达到最大速度v,己知重力加速度g。
(1)小球的带电量为多少?
(2)小球从开始释放至达到最大速度过程中电场力做了多少功?小球的电势能变化了多少?
14.(13分)如图所示,轻质细绳上端固定,下端连接一个可视为质点的带电小球,小球静止在水平向右的匀强电场中,绳与竖直方向的夹角θ=37°。已知小球所带电荷量q=1.0×10-6C,匀强电场的场强E=3.0×103N/C,取重力加速度g=10m/s2,sin37°=0.6,cs37°=0.8。求:
(1)小球所受静电力F的大小;
(2)小球的质量m;
(3)剪断细绳后2s末,小球的速度v的大小。
15.(14分)喷墨打印机的简化模型如图所示,重力可忽略的墨汁微滴,经带电室带负电,带电多少由计算机按字体笔画高低位置控制。一带电量为q,质量为m的墨汁微滴以速度v0垂直电场方向飞入偏转极板间,最终打在纸上,已知偏转板间的电压为U,两板间距为d,板长为L1,偏转板的右端距纸的距离为L2。求:
(1)墨汁微滴在偏转板间的运动时间t;
(2)墨汁微滴从偏转板间的电场射出时偏离原入射方向的距离y;
(3)不改变墨汁微滴的带电量、质量和进入偏转电场的速度v0,通过计算说明,如何调节可使打印在纸上的字体放大?
