73，甘肃省张掖市甘州中学2023-2024学年九年级上学期期中考试物理试卷

这是一份73，甘肃省张掖市甘州中学2023-2024学年九年级上学期期中考试物理试卷，共26页。试卷主要包含了选择题，填空题.，作图题，实验题，计算题等内容，欢迎下载使用。

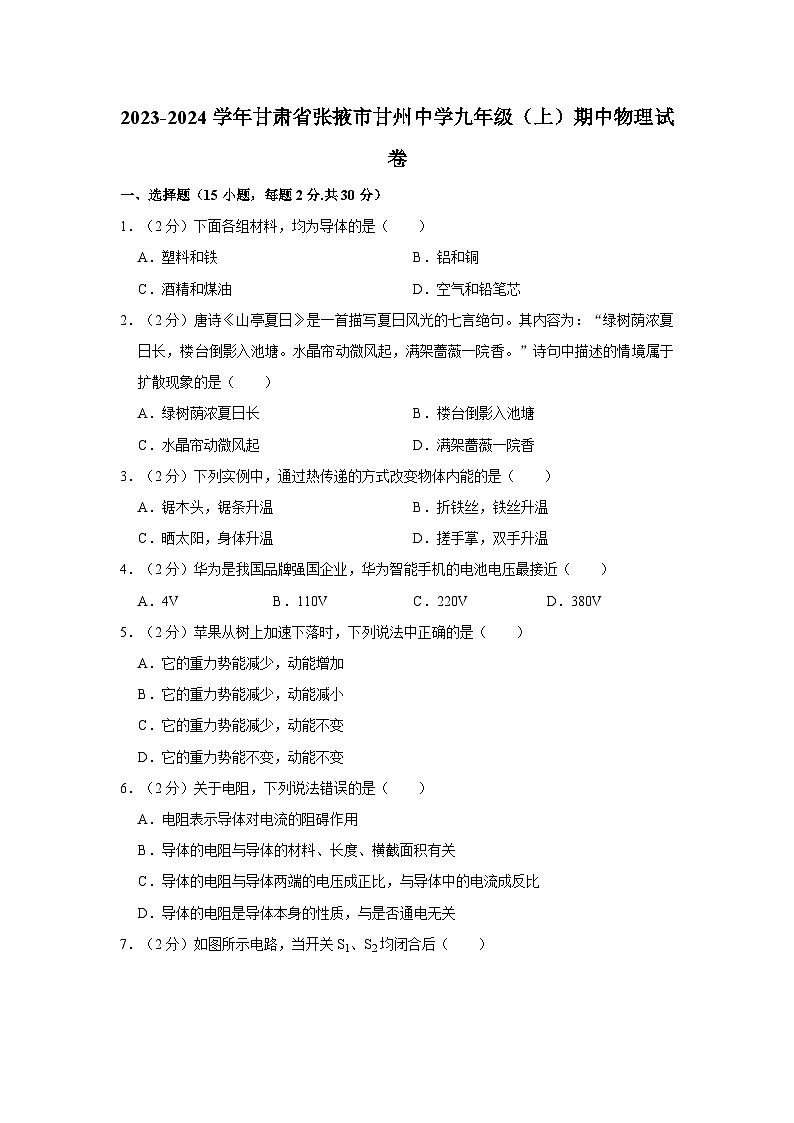

1．（2分）下面各组材料，均为导体的是（ ）
A．塑料和铁B．铝和铜
C．酒精和煤油D．空气和铅笔芯
2．（2分）唐诗《山亭夏日》是一首描写夏日风光的七言绝句。其内容为：“绿树荫浓夏日长，楼台倒影入池塘。水晶帘动微风起，满架蔷薇一院香。”诗句中描述的情境属于扩散现象的是（ ）
A．绿树荫浓夏日长B．楼台倒影入池塘
C．水晶帘动微风起D．满架蔷薇一院香
3．（2分）下列实例中，通过热传递的方式改变物体内能的是（ ）
A．锯木头，锯条升温B．折铁丝，铁丝升温
C．晒太阳，身体升温D．搓手掌，双手升温
4．（2分）华为是我国品牌强国企业，华为智能手机的电池电压最接近（ ）
A．4VB．110VC．220VD．380V
5．（2分）苹果从树上加速下落时，下列说法中正确的是（ ）
A．它的重力势能减少，动能增加
B．它的重力势能减少，动能减小
C．它的重力势能减少，动能不变
D．它的重力势能不变，动能不变
6．（2分）关于电阻，下列说法错误的是（ ）
A．电阻表示导体对电流的阻碍作用
B．导体的电阻与导体的材料、长度、横截面积有关
C．导体的电阻与导体两端的电压成正比，与导体中的电流成反比
D．导体的电阻是导体本身的性质，与是否通电无关

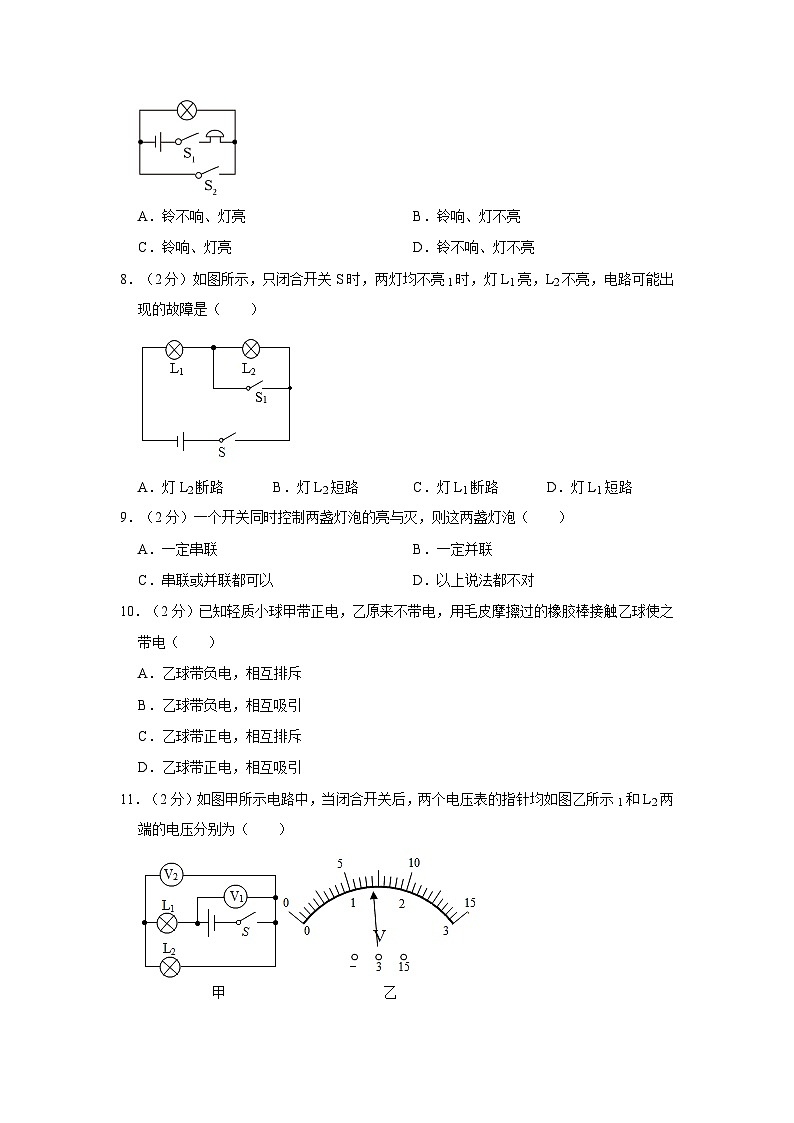

7．（2分）如图所示电路，当开关S1、S2均闭合后（ ）
A．铃不响、灯亮B．铃响、灯不亮
C．铃响、灯亮D．铃不响、灯不亮
8．（2分）如图所示，只闭合开关S时，两灯均不亮1时，灯L1亮，L2不亮，电路可能出现的故障是（ ）
A．灯L2断路B．灯L2短路C．灯L1断路D．灯L1短路
9．（2分）一个开关同时控制两盏灯泡的亮与灭，则这两盏灯泡（ ）
A．一定串联B．一定并联
C．串联或并联都可以D．以上说法都不对
10．（2分）已知轻质小球甲带正电，乙原来不带电，用毛皮摩擦过的橡胶棒接触乙球使之带电（ ）
A．乙球带负电，相互排斥
B．乙球带负电，相互吸引
C．乙球带正电，相互排斥
D．乙球带正电，相互吸引

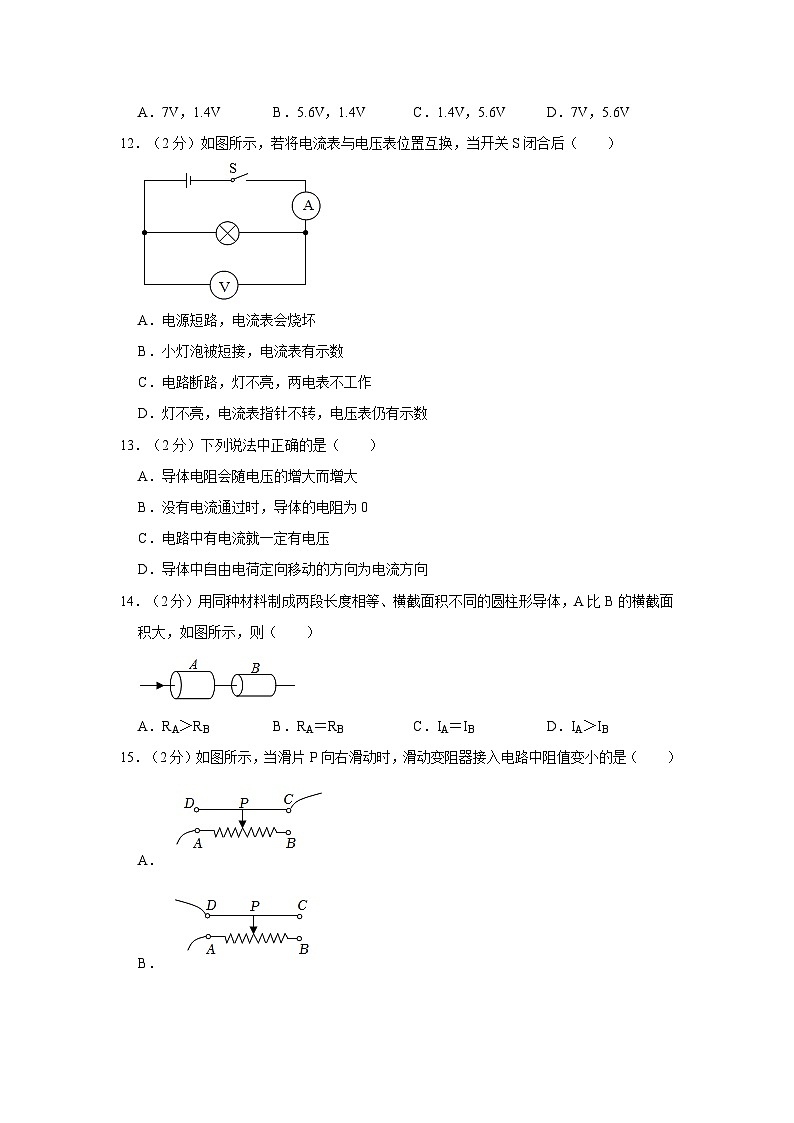

11．（2分）如图甲所示电路中，当闭合开关后，两个电压表的指针均如图乙所示1和L2两端的电压分别为（ ）
A．7V，1.4VB．5.6V，1.4VC．1.4V，5.6VD．7V，5.6V
12．（2分）如图所示，若将电流表与电压表位置互换，当开关S闭合后（ ）
A．电源短路，电流表会烧坏
B．小灯泡被短接，电流表有示数
C．电路断路，灯不亮，两电表不工作
D．灯不亮，电流表指针不转，电压表仍有示数
13．（2分）下列说法中正确的是（ ）
A．导体电阻会随电压的增大而增大
B．没有电流通过时，导体的电阻为0
C．电路中有电流就一定有电压
D．导体中自由电荷定向移动的方向为电流方向
14．（2分）用同种材料制成两段长度相等、横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，则（ ）
A．RA＞RBB．RA＝RBC．IA＝IBD．IA＞IB
15．（2分）如图所示，当滑片P向右滑动时，滑动变阻器接入电路中阻值变小的是（ ）
A．
B．
C．
D．
二、填空题（每空1.5分，共36分）.
16．（3分）我国北方房屋中的“暖气”用水作为介质，是因为水的 大；用暖气取暖利用了 （选填“热传递”或“做功”）方式改变了人体内能。
17．（4.5分）根据如图所示电路，回答下列问题：
（1）闭合开关 时，灯L1、L2并联；
（2）闭合开关 时，灯L1、L2串联；
（3）同时闭合开关S2、S3时，灯 发光。
18．（4.5分）人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。给电动车充电时，电瓶相当于 （选填“电源”或“用电器”）。正常行驶时，电动车电瓶将 能转化为 能。
19．（3分）如图甲所示的电路，当开关S闭合后，电流表a的指针如图乙所示 （填“L1”、“L2”或“L1和L2”）的电流，该电流为 A。
20．（4.5分）导体的电阻取决于它的 、长度、粗细（横截面积）和温度。导体越长，它的电阻越 ；导体越细，它的电阻越 。（后两空选填“大”或“小”）
21．（3分）如图中的可擦笔通过用橡皮摩擦发热可以使字迹消失。从能量转化的角度来看，此过程是机械能转化为 ，与汽油机的 冲程相同。
22．（1.5分）2022年7月24日14时22分，长征五号B运载火箭将问天实验舱顺利送入太空，任务取得圆满成功。火箭使用液氢作燃料是因为氢的 。
23．（3分）质量是2kg的水，温度从20℃升高到80℃，吸收 J的热量；完全燃烧4kg的煤能够放出 J的热量。[水的比热容为4.2×103J/（kg•℃）；煤的热值为3.0×107J/kg]
24．（6分）导体中电流是 定向移动形成的，把 定向移动的方向规定为电流方向。电压是使电路中形成 的原因， 是提供电压的装置。
25．（3分）街道上的路灯、采用的连接方式是 ，家中开关与被控制的灯之间的连接方式是 。
三、作图题（每题2分，共10分）
26．（6分）（1）如图甲，电压表的示数是 V；
（2）如图乙，电流表的示数是 A；
（3）如图丙，电阻箱的示数为 Ω。
27．（2分）如图所示请将滑动变阻器接入电路，要求：滑动变阻器的滑片向右滑动时灯泡变暗。
28．（2分）请你根据如图实物电路，在虚线框中画出对应的电路图。
四、实验题（每空2分，共16分）
29．（8分）实验小组同学在做“探究影响导体电阻大小的因素”实验时，实验室提供了4根电阻丝，其规格、材料如表格所示：
（1）按照图所示电路做实验，在M、N之间分别接上不同的电阻丝，通过观察 来比较导体电阻的大小。
（2）通过对A和 电阻丝进行实验，可探究电阻的大小与长度的关系。
（3）分别将C和D两电阻丝接入电路中M、N两点间，电流表示数不相同，由此，导体电阻跟导体的 有关。
（4）A、B、C三段电阻丝的阻值分别为RA、RB、RC，则三段电阻丝的阻值由大到小的排列顺序是 。
30．（8分）在“比较不同物质吸热能力”的实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热。记录相关数据（不计热量损失）
（1）实验时，选用初温和 均相等的甲、乙两种液体；
（2）加热10min，甲吸收的热量 （选填“大于”、“小于”或“等于”）乙吸收的热量；
（3）乙液体的比热容是甲液体比热容的 倍；
（4）应该选 （选填“甲”或“乙”）作制冷剂。
五、计算题（2小题，共8分）
31．（4分）标准大气压下，质量为0.5kg、温度为70℃的水，降温至50℃。[已知c水＝4.2×103J/（kg•℃），q焦炭＝3.0×107J/kg]求：
（1）水放出多少热量？
（2）要获得这些热量需要完全燃烧多少克的焦炭？（不计热量散失）
32．（4分）小琳同学按照如图甲所示的电路图进行实验，探究并联电路的电流规律，读出了电流表A1和A3的示数，但小玲忘了图乙、图丙哪个是电流表A3的示数。请你结合探究并联电路的电流规律帮助小琳计算一下：
（1）通过灯L1的电流是多少？
（2）通过灯L2的电流是多少？（要求写出必要的分析过程）
2023-2024学年甘肃省张掖市甘州中学九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（15小题，每题2分.共30分）
1．（2分）下面各组材料，均为导体的是（ ）
A．塑料和铁B．铝和铜
C．酒精和煤油D．空气和铅笔芯
【答案】B
【分析】容易导电的物体叫导体，常见的导体包括：人体、大地、各种金属、石墨、酸碱盐的溶液等。
【解答】解：A、塑料属于绝缘体；
B、铝和铜都属于导体；
C、酒精和煤油都属于绝缘体；
D、空气属于绝缘体。
故选：B。
2．（2分）唐诗《山亭夏日》是一首描写夏日风光的七言绝句。其内容为：“绿树荫浓夏日长，楼台倒影入池塘。水晶帘动微风起，满架蔷薇一院香。”诗句中描述的情境属于扩散现象的是（ ）
A．绿树荫浓夏日长B．楼台倒影入池塘
C．水晶帘动微风起D．满架蔷薇一院香
【答案】D
【分析】（1）光在同种均匀介质中沿直线传播，遇到不透明物体阻挡后，在其后面形成阴影；
（2）楼台倒影是光在池塘水面发生反射形成的虚像；
（3）力可以改变物体的形状，力可以改变物体的运动状态；
（4）不同物质互相接触时彼此进入对方的现象叫扩散。
【解答】解：A、绿树荫浓夏日长，遇到绿树阻挡后，故A错误；
B、楼台倒影入池塘，属光的反射现象；
C、水晶帘动微风起，故C错误；
D、满架蔷薇一院香是扩散现象，故D正确。
故选：D。
3．（2分）下列实例中，通过热传递的方式改变物体内能的是（ ）
A．锯木头，锯条升温B．折铁丝，铁丝升温
C．晒太阳，身体升温D．搓手掌，双手升温
【答案】C
【分析】改变物体内能的方式：做功和热传递。做功改变物体内能的实质是内能和其他形式能的相互转化；热传递改变物体内能的实质是内能的转移。
【解答】解：
A、锯条锯木头，机械能转化为内能，故A不符合题意；
B、来回弯折铁丝，是利用做功来改变物体内能的；
C、晒太阳时，使人的内能增加，属于通过热传递的方式改变物体的内能；
D、搓手掌是相互摩擦做功，是通过做功的方式增加了物体的内能。
故选：C。
4．（2分）华为是我国品牌强国企业，华为智能手机的电池电压最接近（ ）
A．4VB．110VC．220VD．380V
【答案】A
【分析】要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V，一节铅蓄电池的电压是2V，手机电池电压3.7V，家庭电路的电压为220V，动力电压为380V，对人体安全的电压为不高于36V。
【解答】解：华为智能手机电池电压约为3.7V，与7V接近，BCD错误。
故选：A。
5．（2分）苹果从树上加速下落时，下列说法中正确的是（ ）
A．它的重力势能减少，动能增加
B．它的重力势能减少，动能减小
C．它的重力势能减少，动能不变
D．它的重力势能不变，动能不变
【答案】A
【分析】苹果从树上加速下落时，判断动能和重力势能的变化，从动能和重力势能大小的影响因素考虑。
（1）动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大。
（2）重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大。
【解答】解：苹果从树上加速下落的过程中，质量不变，重力势能不断减少，动能不断增大。
故选：A。
6．（2分）关于电阻，下列说法错误的是（ ）
A．电阻表示导体对电流的阻碍作用
B．导体的电阻与导体的材料、长度、横截面积有关
C．导体的电阻与导体两端的电压成正比，与导体中的电流成反比
D．导体的电阻是导体本身的性质，与是否通电无关
【答案】C
【分析】（1）电阻指的就是导体对电流的阻碍作用；
（2）要得出电阻和电流的关系就要采用控制变量法控制电压一定；要得出电阻和电压的关系就要采用控制变量法就要控制电流一定；
（3）影响电阻大小的因素有：导体材料、长度、横截面积，以及温度。
【解答】解：A、电阻指的就是导体对电流的阻碍作用；
B、导体电阻的大小和导体的材料、横截面积都有关；
C、在电流一定时；在电压一定时，所以C是错误的；
D、导体的电阻是导体本身具有的一种性质，即使导体不同点，所以D是正确的。
故选：C。
7．（2分）如图所示电路，当开关S1、S2均闭合后（ ）
A．铃不响、灯亮B．铃响、灯不亮
C．铃响、灯亮D．铃不响、灯不亮
【答案】B
【分析】判断开关闭合后，用电器是否可以正常工作，可以从以下几个方面来考虑：①电路中是否有电源；②电路中是否有断路的情况；③用电器或电源是否被短路。
【解答】解：由图可知，当开关S1和S2均闭合时，灯泡被下方的导线短路，但有电流通过电铃，只有电铃响，ACD错误。
故选：B。
8．（2分）如图所示，只闭合开关S时，两灯均不亮1时，灯L1亮，L2不亮，电路可能出现的故障是（ ）
A．灯L2断路B．灯L2短路C．灯L1断路D．灯L1短路
【答案】A
【分析】根据电路图可知，只闭合开关S时，两灯是串联；S和S1都闭合时，L2被短路，电路为L1的基本电路。根据开关的状态和灯泡的发光情况判断电路的故障。
【解答】解：只闭合开关S，两灯均不亮；
当同时闭合开关S和S1，L2被短路，电路为L7的基本电路，并且灯L1亮，说明不是两灯泡同时被短路，即灯L2断路。
故选：A。
9．（2分）一个开关同时控制两盏灯泡的亮与灭，则这两盏灯泡（ ）
A．一定串联B．一定并联
C．串联或并联都可以D．以上说法都不对
【答案】C
【分析】开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器。
【解答】解：由于开关在不同电路中的作用不同，在串联电路和并联电路的干路中都能控制所有用电器，这两盏灯泡之间可能是串联也可能是并联。
故选：C。
10．（2分）已知轻质小球甲带正电，乙原来不带电，用毛皮摩擦过的橡胶棒接触乙球使之带电（ ）
A．乙球带负电，相互排斥
B．乙球带负电，相互吸引
C．乙球带正电，相互排斥
D．乙球带正电，相互吸引
【答案】B
【分析】（1）用毛皮摩擦过的橡胶棒带负电，且接触带电时带同种电荷。
（2）同种电荷相互排斥，异种电荷相互吸引。
【解答】解：用毛皮摩擦过的橡胶棒接触乙球使之带电，由于毛皮摩擦过的橡胶棒带负电，故CD错误；
已知轻质小球甲带正电，则乙球靠近甲球时、乙带异种电荷、乙相互吸引，B正确。
故选：B。
11．（2分）如图甲所示电路中，当闭合开关后，两个电压表的指针均如图乙所示1和L2两端的电压分别为（ ）
A．7V，1.4VB．5.6V，1.4VC．1.4V，5.6VD．7V，5.6V
【答案】B
【分析】分析电路结构，明确各电路元件的连接方式，根据电压表所测电路确定两电压表的量程；确定电压表量程、分度值，读出电压表的示数，由串联电路特点求出两电灯泡两端的电压。
【解答】解：
由电路图知，两灯泡L1与L2串联，电压表V7测电源电压，电压表V2测L2两端的电压；
由串联电路的电压规律可知，电压表V6示数应大于电压表V2示数，由于两个电压表指针偏转角度相同1量程是5～15V，分度值为0.5V，即电源电压为4V；
电压表V2量程是0～3V，分度值为0.1V，即L4两端的电压：U2＝1.3V；
由串联电路的电压特点知，L1两端的电压：U1＝U﹣U7＝7V﹣1.5V＝5.6V。
故选：B。
12．（2分）如图所示，若将电流表与电压表位置互换，当开关S闭合后（ ）
A．电源短路，电流表会烧坏
B．小灯泡被短接，电流表有示数
C．电路断路，灯不亮，两电表不工作
D．灯不亮，电流表指针不转，电压表仍有示数
【答案】D
【分析】电流表的电阻很小，在电路中相当于导线；电压表的电阻很大，在电路中相当于断路；分析“将电流表与电压表位置互换后”电路的连接情况，结合电流表与电压表的特点进行解答。
【解答】解：如图所示，若将电流表与电压表位置互换，电流表与灯泡并联；
当开关S闭合后，因电压表串联在电路中相当于断路，所以灯泡不亮，电流表也不会烧坏，电压表测量电源电压，故D正确。
故选：D。
13．（2分）下列说法中正确的是（ ）
A．导体电阻会随电压的增大而增大
B．没有电流通过时，导体的电阻为0
C．电路中有电流就一定有电压
D．导体中自由电荷定向移动的方向为电流方向
【答案】C
【分析】（1）（2）电阻是导体本身的一种性质，与电压、电流无关，与材料、长度、横截面积、温度等四个因素有关；
（3）电压是形成电流的原因；
（4）正电荷定向移动法方向为电流的方向。
【解答】解：AB、电阻是导体对通过导体的电流的阻碍作用、导体两端的电压大小无关，导体的电阻是存在的；故AB错误；
C、电压是形成电流的原因，故C正确；
D、正电荷定向移动的方向规定为电流的方向。
故选：C。
14．（2分）用同种材料制成两段长度相等、横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，则（ ）
A．RA＞RBB．RA＝RBC．IA＝IBD．IA＞IB
【答案】C
【分析】（1）A和B是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小；
（2）根据串联电路的电流特点可知通过两段导体的电流关系。
【解答】解：
（1）导体A和B由同种材料制成、长度相同，则RA＜RB；
（2）因串联电路中各处的电流相等，所以，即IA＝IB。
故选：C。
15．（2分）如图所示，当滑片P向右滑动时，滑动变阻器接入电路中阻值变小的是（ ）
A．
B．
C．
D．
【答案】D
【分析】滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的，根据滑动变阻器“一上一下”的接线原则以及滑片移动时电阻的变化情况进行判断。
【解答】解：滑动变阻器应采用“一上一下”的接线方法；
由题可知，当滑动变阻器的滑片P向右滑动时，说明变阻器接入电路中电阻线的长度变短，而上面的接线柱可以是C或D；C两图中的接法不能改变电阻、B图中的接法会导致滑片向右移动时变阻器接入电路中的阻值变大，D正确。
故选：D。
二、填空题（每空1.5分，共36分）.
16．（3分）我国北方房屋中的“暖气”用水作为介质，是因为水的 比热容 大；用暖气取暖利用了 热传递 （选填“热传递”或“做功”）方式改变了人体内能。
【答案】比热容；热传递。
【分析】比热容的大小表示物质的吸放热能力；比热容越大，物质吸放热能力就越强；水的比热容较大，所以经常用水来做冷却液或者是防冻液，以及用水作为储热介质；
做功和热传递都可以改变物体的内能，它们的主要区别是：做功是能量的转化，而热传递是能量的转移。
【解答】解：北方房屋中的“暖气”用水作为介质，是因为水的比热容较大；
用暖气取暖利用了热传递的方式改变了人体内能。
故答案为：比热容；热传递。
17．（4.5分）根据如图所示电路，回答下列问题：
（1）闭合开关 S1、S2 时，灯L1、L2并联；
（2）闭合开关 S3 时，灯L1、L2串联；
（3）同时闭合开关S2、S3时，灯 L2 发光。
【答案】（1）S1、S2；（2）S3；（3）L2
【分析】（1）串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极；
（2）短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连；而用电器短路是指用一根导线将某个用电器的两端连接起来，使电器两端的电压为零。
【解答】解：（1）要使灯L1、L2并联，则电流的路径应该有两条5、S2；
（2）要使灯L1、L4串联，则电流的路径只有一条，所以应该闭合开关S3；
（3）同时闭合开关S2、S4时，灯L1被短路，电路为L2的简单电路，L5发光。
故答案为：（1）S1、S2；（2）S6；（3）L2。
18．（4.5分）人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。给电动车充电时，电瓶相当于 用电器 （选填“电源”或“用电器”）。正常行驶时，电动车电瓶将 化学 能转化为 电 能。
【答案】用电器；化学；电。
【分析】给电池充电的过程，消耗电能，获得化学能；
电动自行车是一种新的交通工具，它是利用蓄电池来供电，通过电动机将电能转化成机械能的装置。
【解答】解：给电动车充电时，电瓶消耗电能，此时将电能转化为化学能，电动车电瓶将化学能转化为电能。
故答案为：用电器；化学；电。
19．（3分）如图甲所示的电路，当开关S闭合后，电流表a的指针如图乙所示 L1 （填“L1”、“L2”或“L1和L2”）的电流，该电流为 0.24 A。
【答案】L1；0.24。
【分析】从图甲可知，闭合开关，两灯泡并联，电流表a测量通过L1的电流，电流表b测量干路电流，电流表a选用小量程，分度值为0.02A，读出示数，得出通过L1的电流值。
【解答】解：当开关S闭合后，电路为并联电路1串联，测量的是通过L1所在支路的电流，
根据乙图，a电流是小量程，示数为8.24A。
故答案为：L1；0.24。
20．（4.5分）导体的电阻取决于它的 材料 、长度、粗细（横截面积）和温度。导体越长，它的电阻越 大 ；导体越细，它的电阻越 大 。（后两空选填“大”或“小”）
【答案】材料、大；大。
【分析】电阻是导体对电流的阻碍的作用，与导体材料、长度、横截面积和温度有关。
【解答】解：导体的电阻取决于它的材料、长度。导体越长；导体越细。
故答案为：材料、大；大。
21．（3分）如图中的可擦笔通过用橡皮摩擦发热可以使字迹消失。从能量转化的角度来看，此过程是机械能转化为 内能 ，与汽油机的 压缩 冲程相同。
【答案】内能；压缩。
【分析】（1）做功和热传递都可以改变物体的内能，热传递是能的转移，做功是能的转化；
（2）内燃机一个工作循环由吸气、压缩、做功、排气四个冲程组成，压缩冲程中机械能转化成内能，做功冲程中内能转化成机械能。
【解答】解：可擦笔通过用橡皮摩擦发热，机械能转化为内能，与汽油机的压缩冲程相同。
故答案为：内能；压缩。
22．（1.5分）2022年7月24日14时22分，长征五号B运载火箭将问天实验舱顺利送入太空，任务取得圆满成功。火箭使用液氢作燃料是因为氢的 热值大 。
【答案】热值大。
【分析】热值是燃料的一种特性，燃料的热值越大，与质量相同的其它燃料相比，完全燃烧时放出的热量越多。
【解答】解：火箭用液氢作燃料，是因为液氢的热值大，完全燃烧时可以放出的更多的热量。
故答案为：热值大。
23．（3分）质量是2kg的水，温度从20℃升高到80℃，吸收 5.04×105 J的热量；完全燃烧4kg的煤能够放出 1.2×108 J的热量。[水的比热容为4.2×103J/（kg•℃）；煤的热值为3.0×107J/kg]
【答案】5.04×105；1.2×108。
【分析】（1）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸＝cmΔt求水吸收的热量；
（2）知道煤的质量和热值，利用燃料完全燃烧放出的热量公式Q放＝mq求煤完全燃烧放出的热量。
【解答】解：（1）水吸收的热量：
Q吸＝cm水Δt＝4.2×104J/（kg•℃）×2kg×（80℃﹣20℃）＝5.04×102J；
（2）煤完全燃烧放出的热量：
Q放＝m煤q煤＝4kg×3.8×107J/kg＝1.8×108J；
故答案为：5.04×107；1.2×107。
24．（6分）导体中电流是 电荷 定向移动形成的，把 正电荷 定向移动的方向规定为电流方向。电压是使电路中形成 电流 的原因， 电源 是提供电压的装置。
【答案】见试题解答内容
【分析】（1）电流是电荷发生定向移动形成的，物理学上规定正电荷定向移动的方向为电流方向；
（2）电源可以提供电压，电压是使电路形成电流的原因。
【解答】解：（1）电荷发生定向移动就形成电流，规定正电荷定向移动的方向与电流的方向相同；
（2）电源是提供电压的装置，电压使电路中形成电流。
故答案为：电荷；正电荷；电源。
25．（3分）街道上的路灯、采用的连接方式是 并联 ，家中开关与被控制的灯之间的连接方式是 串联 。
【答案】并联；串联。
【分析】电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作。
【解答】解：街道上的路灯傍晚同时发光，早晨同时熄灭，其它的灯泡还能工作，所以各路灯是并联的；
家中的电灯与控制它的开关是串联的，这样开关才能对电灯起到控制作用。
故答案为：并联；串联。
三、作图题（每题2分，共10分）
26．（6分）（1）如图甲，电压表的示数是 2.5 V；
（2）如图乙，电流表的示数是 0.5 A；
（3）如图丙，电阻箱的示数为 2022 Ω。
【答案】2.5；0.5；2022。
【分析】（1）（2）先确定电表的量程、对应的分度值，再根据指针的位置读数；
（3）按照电阻箱的读数方法，用Δ所对的数字乘以下面的倍数，然后把它们相加，就得出电阻箱的示数。
【解答】解：（1）电压表的量程为0～3，分度值为6.1V；
（2）电流表的量程为0～3.6A，分度值为0.02A；
（3）由图8知道，电阻箱的示数是：R＝2×1000Ω+0×100Ω+7×10Ω+2×1Ω＝2022Ω。
故答案为：4.5V；0.4A。
27．（2分）如图所示请将滑动变阻器接入电路，要求：滑动变阻器的滑片向右滑动时灯泡变暗。
【答案】见试题解答内容
【分析】使滑动变阻器与灯泡串联，并且按一上一下原则将滑动变阻器接入电路，滑动变阻器的滑片向右滑动时，灯泡变暗，则变阻器的阻值应变大。
【解答】解：将滑动变阻器与灯泡串联，上方可接任一接线柱，灯泡变暗，所以变阻器的下面应接左边的A接线柱
28．（2分）请你根据如图实物电路，在虚线框中画出对应的电路图。
【答案】
【分析】根据实物图分析电路的连接情况，再画出对应的电路图。
【解答】解：由实物图知，两灯并联1在干路上，S2在L3支路上，电路图如图所示：
。
四、实验题（每空2分，共16分）
29．（8分）实验小组同学在做“探究影响导体电阻大小的因素”实验时，实验室提供了4根电阻丝，其规格、材料如表格所示：
（1）按照图所示电路做实验，在M、N之间分别接上不同的电阻丝，通过观察 电流表示数 来比较导体电阻的大小。
（2）通过对A和 B 电阻丝进行实验，可探究电阻的大小与长度的关系。
（3）分别将C和D两电阻丝接入电路中M、N两点间，电流表示数不相同，由此，导体电阻跟导体的 材料 有关。
（4）A、B、C三段电阻丝的阻值分别为RA、RB、RC，则三段电阻丝的阻值由大到小的排列顺序是 RB＞RA＞RC 。
【答案】（1）电流表示数；（2）B；（3）材料；（4）RB＞RA＞RC。
【分析】（1）导体对电流的阻碍作用用电阻来表示，根据转换法，通过观察电流表示数来比较导体电阻的大小；
（2）（3）影响电阻大小的因素有材料、长度和横截面积以及温度，根据控制变量法的要求，根据实验目的分析答题；
（4）导体电阻的大小与导体的材料、长度、横截面积和温度有关。当其他量不变时，导体电阻的大小与导体的长度成正比，与导体的横截面积成反比。
【解答】解：（1）按照如图所示“探究影响导体电阻大小因素”的实验电路，在M，闭合开关；
（2）要探究导体的电阻与导体的长度的关系，应控制导体的材料与横截面积相同，由表中数据可知、B的两根电阻丝进行实验；
（3）C和D两电阻丝控制了导体的长度与横截面积相同，而材料不同、N两点间，由此，导体电阻跟导体的材料有关；
（4）A和B两电阻丝，导体的材料与横截面积相同，所以RB＞RA；
A和C两电阻丝，导体的材料与长度相同，所以RA＞RC；
所以RA、RB、RC，则三段电阻丝的阻值由大到小的排列顺序是RB＞RA＞RC。
故答案为：（1）电流表示数；（2）B；（4）RB＞RA＞RC。
30．（8分）在“比较不同物质吸热能力”的实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热。记录相关数据（不计热量损失）
（1）实验时，选用初温和 质量 均相等的甲、乙两种液体；
（2）加热10min，甲吸收的热量 等于 （选填“大于”、“小于”或“等于”）乙吸收的热量；
（3）乙液体的比热容是甲液体比热容的 2 倍；
（4）应该选 乙 （选填“甲”或“乙”）作制冷剂。
【答案】（1）质量；（2）等于；（3）2；（4）乙。
【分析】（1）要探究不同液体的吸热本领，需要取初温相同，质量相同的不同液体；
（2）根据加热时间确定吸收热量的多少；
（3）由图知，甲加热10min温度的变化量等于乙加热20min温度的变化量，根据题目条件，由c＝求两种物质的比热容之比。
（4）物质的比热容越大，相同质量的该物质和其它物质比较，升高或降低相同的温度，该物质吸收或放出的热量多；吸收或放出相同的热量，该物质升高或降低的温度少。
【解答】解：（1）要研究两种液体的吸热本领，由图知、乙两种液体的初温相同，还要控制液体的质量相等；
（2）用相同的电加热器同时加热，加热时间相同，所以加热10min；
（3）根据图象可知，甲加热10min温度的变化量等于乙加热20min温度的变化量甲＝Q乙，Δt甲＝Δt乙，并且m甲＝m乙；根据c＝可知，＝＝；
（4）若物质的比热容较大，用该物质做冷却剂时，升高相同的温度，这样可以把这些热迅速吸收，乙的比热容大。
故答案为：（1）质量；（2）等于；（4）乙。
五、计算题（2小题，共8分）
31．（4分）标准大气压下，质量为0.5kg、温度为70℃的水，降温至50℃。[已知c水＝4.2×103J/（kg•℃），q焦炭＝3.0×107J/kg]求：
（1）水放出多少热量？
（2）要获得这些热量需要完全燃烧多少克的焦炭？（不计热量散失）
【答案】（1）水吸收的热量是4.2×104J；
（2）需要燃烧1.4g的焦炭。
【分析】（1）利用Q放＝c水m水（t0﹣t）可以计算出水放出的热量；
（2）焦炭完全燃烧放出的热量等于水放出的热量，根据Q放＝mq变形后可求得焦炭的质量。
【解答】解：（1）水放出热量：Q放＝c水m水（t0﹣t）＝4.6×103J/（kg•℃）×0.3kg×（70℃﹣50℃）＝4.2×106J；
（2）由题意知，焦炭完全燃烧放出的热量Q放′＝Q放＝4.2×103J，
由Q放＝mq变形得，
m＝＝＝1.7×10﹣3kg＝1.5g。
答：（1）水吸收的热量是4.2×105J；
（2）需要燃烧1.4g的焦炭。
32．（4分）小琳同学按照如图甲所示的电路图进行实验，探究并联电路的电流规律，读出了电流表A1和A3的示数，但小玲忘了图乙、图丙哪个是电流表A3的示数。请你结合探究并联电路的电流规律帮助小琳计算一下：
（1）通过灯L1的电流是多少？
（2）通过灯L2的电流是多少？（要求写出必要的分析过程）
【答案】见试题解答内容
【分析】（1）分析电路的连接，根据乙、丙中电流表选用的量程确定分度值并读数，根编号
材料
长度L/（m）
横截面积S/（mm2）
A
镍铬合金
1.0
0.25
B
镍铬合金
2.0
0.25
C
镍铬合金
1.0
0.50
D
锰铜合金
1.0
0.50
编号
材料
长度L/（m）
横截面积S/（mm2）
A
镍铬合金
1.0
0.25
B
镍铬合金
2.0
0.25
C
镍铬合金
1.0
0.50
D
锰铜合金
1.0
0.50
