四川省成都市2023年九年级上学期物理期末试卷附答案

这是一份四川省成都市2023年九年级上学期物理期末试卷附答案，共16页。试卷主要包含了单选题，填空题，作图题，计算题，实验题，多选题，综合题等内容，欢迎下载使用。

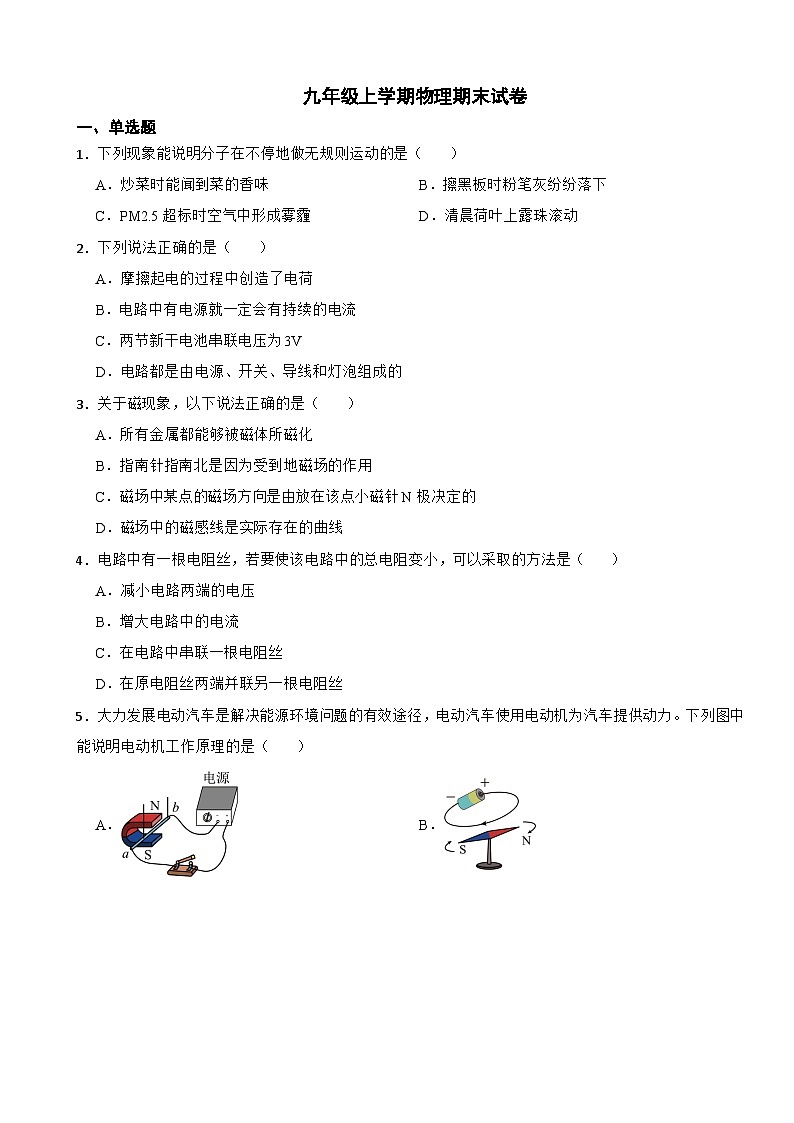

1．下列现象能说明分子在不停地做无规则运动的是（ ）
A．炒菜时能闻到菜的香味B．擦黑板时粉笔灰纷纷落下
C．PM2.5超标时空气中形成雾霾D．清晨荷叶上露珠滚动
2．下列说法正确的是（ ）
A．摩擦起电的过程中创造了电荷
B．电路中有电源就一定会有持续的电流
C．两节新干电池串联电压为3V
D．电路都是由电源、开关、导线和灯泡组成的
3．关于磁现象，以下说法正确的是（ ）
A．所有金属都能够被磁体所磁化
B．指南针指南北是因为受到地磁场的作用
C．磁场中某点的磁场方向是由放在该点小磁针N极决定的
D．磁场中的磁感线是实际存在的曲线
4．电路中有一根电阻丝，若要使该电路中的总电阻变小，可以采取的方法是（ ）
A．减小电路两端的电压
B．增大电路中的电流
C．在电路中串联一根电阻丝
D．在原电阻丝两端并联另一根电阻丝
5．大力发展电动汽车是解决能源环境问题的有效途径，电动汽车使用电动机为汽车提供动力。下列图中能说明电动机工作原理的是（ ）
A．B．
C．D．
6．关于电能，下列说法正确的是（ ）
A．电能的国际单位是千瓦
B．电能可以转化成多种其他形式的能量
C．电饭煲消耗的电能一定比台灯多
D．用电器消耗电能越多电功率越大
7．内燃机的发明，使人类的许多梦想得以实现，飞机、潜艇、坦克等，都是在内燃机发明之后才研制成功的。如图是某内燃机的能量流向图，关于内燃机，下列说法正确的是（ ）
A．该内燃机的热机效率为30%
B．内燃机是一种环保型的机器
C．减小机械摩擦可提高内燃机的效率
D．内燃机的四个冲程都把内能转化为机械能
8．下列物理量，你认为最接近实际的是（ ）
A．家用电冰箱正常工作时的电流约为50A
B．电扇正常工作1h耗电约为3kW•h
C．家庭常用节能灯功率约为10W
D．手机充电器的输出电压约为220V

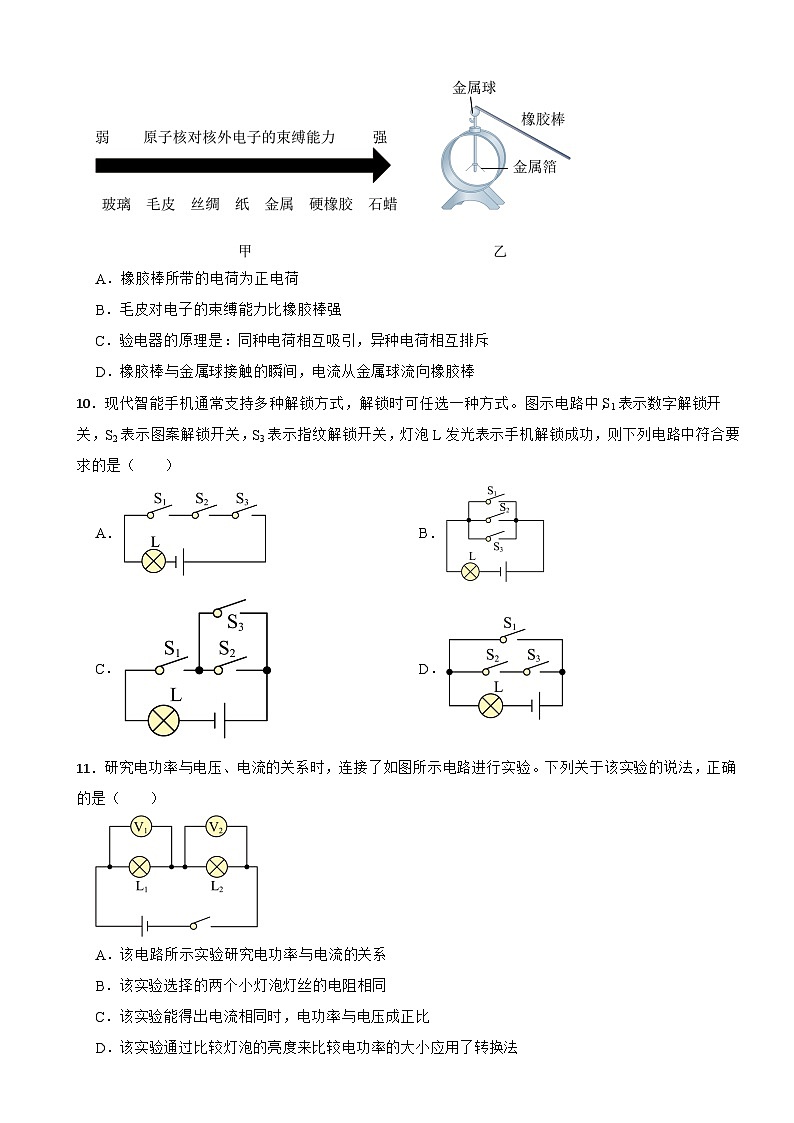

9．如图甲为部分物质的原子核对核外电子束缚能力强弱情况。图乙是一根橡胶棒与毛皮摩擦后接触不带电的验电器金属球，金属箔张开的情景。下列说法正确的是（ ）
A．橡胶棒所带的电荷为正电荷
B．毛皮对电子的束缚能力比橡胶棒强
C．验电器的原理是：同种电荷相互吸引，异种电荷相互排斥
D．橡胶棒与金属球接触的瞬间，电流从金属球流向橡胶棒
10．现代智能手机通常支持多种解锁方式，解锁时可任选一种方式。图示电路中，S1表示数字解锁开关，S2表示图案解锁开关，S3表示指纹解锁开关，灯泡L发光表示手机解锁成功，则下列电路中符合要求的是（ ）
A．B．
C．D．
11．研究电功率与电压、电流的关系时，连接了如图所示电路进行实验。下列关于该实验的说法，正确的是（ ）
A．该电路所示实验研究电功率与电流的关系
B．该实验选择的两个小灯泡灯丝的电阻相同
C．该实验能得出电流相同时，电功率与电压成正比
D．该实验通过比较灯泡的亮度来比较电功率的大小应用了转换法
12．如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（ ）
A．变阻器短路B．灯泡短路C．开关断路D．电流表断路
13．小张同学所在的学校，买饭要用饭卡，只要把饭卡在卡机上刷一下，就可以扣款买饭，如图所示。小张查资料得知，学校的饭卡内部没有电池，由一组线圈与一个信息芯片相连，当饭卡在卡机上刷过时，线圈给芯片供电。下列说法正确的是（ ）
A．刷卡过程中，发生了电磁感应现象
B．线圈工作过程中电流很大
C．线圈就是一个电磁铁
D．刷卡过程中，电能转化为机械能
14．2022年12月4日，神舟十四号载人飞船的返回舱成功返回地球。如图所示，是返回舱通过黑障区的情景，返回舱的防热外壳被烧成一个大火球，舱内温度却在30℃以下，使舱内三名航天员和设备安然无恙。下列说法正确的是（ ）
A．返回舱的防热外壳“燃烧”是通过热传递的方式增加了内能
B．返回舱通过黑障区时克服摩擦做功，机械能转化为内能
C．返回舱的防热外壳材料导热性好，可以保护舱内航天员避免被高温灼伤
D．返回舱在返回地面的过程中，内能不会改变
15．如图甲所示电路，电源电压保持不变，R2=4Ω，当闭合开关S后，两个电压表指针偏转均如图乙所示，则下列分析正确的是（ ）
A．R1与R2并联
B．电源电压为7V
C．电压表V2测量电阻R1两端的电压
D．电阻R1的阻值为16Ω
16．下列说法中，正确的是（ ）
A．水和酒精混合后总体积减少表明分子间有间隙
B．在测未知电流或电压时通常用电流表或电压表的小量程进行试触
C．20C的水与10C的水相比，20C的水内能更大
D．电风扇是利用电流热效应工作的
17．甲、乙两物体质量都为1kg，丙物体质量为2kg，三个物体温度都升高1℃，吸收热量如图所示，以下说法正确的是（ ）
A．甲的比热容比乙的小
B．乙、丙的比热容都为2×103J/（kg·℃）
C．1.5kg的丙物质温度升高2℃，需吸收3000J的热量
D．甲、乙的温度都降低1℃，乙比甲放出的热量多
18．为了让植物叶片保持一定的含水量，小敏设计了如图所示的检测报警电路，当叶片含水量过低时提醒主人浇水。R为湿敏电阻，其阻值随含水量的升高而增大。电源电压不变，将湿敏电阻R附着在叶片上。以下说法正确的是（ ）
A．定值电阻R0没有作用，是多余的
B．当叶片的含水量减小时，工作电路中指示灯L变亮
C．当叶片的含水量增加时，电压表的示数增大
D．当叶片的含水量减小时，控制电路总功率增大
二、填空题
19．在空中飞行的飞机因与空气发生了 而带上了电荷。如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生命，所以飞机的特殊轮胎常用 （选填“导体”或“绝缘体”）材料做成，从而避免造成危害。
20．如图所示，是成都的一种美食“酸辣粉”，冬天端一碗热腾腾的“酸辣粉”手变暖和，这是通过 的方式改变手的内能；汤汁喝起来烫嘴，主要原因是滚烫的汤汁 高。
21．用充电桩给汽车的电瓶充电时，电瓶相当于 （选填“电源”、“开关”或“用电器”）。用水来给汽车发动机散热比其它液体效果好，是由于水的 大的特点。
22．如图所示，通过观察和比较电磁铁A和B吸引大头针的多少，可以得出电磁铁 磁性更强（选填“A”或“B”），说明电磁铁磁性的强弱与线圈的 有关。
23．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，杠杆可绕支点O自由转动。R、R0在电路中是 联的，油位越高，R两端的电压越 。
24．如图所示是无人机群组成3D金鸡造型。若每架无人机上LED灯的功率为20W，1000架无人机持续亮灯6min消耗的电能为 kW·h。LED灯比传统白炽灯节电约70%，从而减少了将电能转化为 能的比例。
25．如图所示是小亮家的电能表，根据此图可知，他家同时使用的用电器的总功率不能超过 W；用电时电能表的铝盘每转过3000转，接在该电能表上的用电器消耗的电能是 J。
26．如图所示，R为定值电阻、R′为滑动变阻器，闭合开关S，将滑动变阻器的滑片从a端逐渐滑动到b端，发现表示数从2V变化到6V，而表示数从4V变化到0，则电流表示数从0.2A变化到 A，R＝ Ω
27．如图甲所示的电路中，电源电压保持不变，定值电阻R的阻值为10Ω，灯L的额定电压为3V，且灯L的电流随其两端电压变化关系的图像如图乙所示。只闭合开关S1，灯L正常发光，则灯L正常工作时的电阻为 Ω；再闭合开关S2，电流表示数为 A，1min内电流通过定值电阻R产生的热量为 J。
三、作图题
28．如图所示，是一个可自由转动的小磁针放在通电螺线管的一端最终静止时的状态，“N”是小磁针的极性。请在图中画出绕线（三匝即可），使它和电源形成闭合电路，并标出电源“+、﹣”极。
四、计算题
29．2021年中国完成脱贫攻坚任务，很多乡镇家庭用上了清洁干净的液化天然气，已知水的比热容c＝4.2×103J/（kg·℃），天然气的热值q＝4.2×107J/m3。求：
（1）将4kg初温为25C的水加热到100C，水吸收的热量；
（2）若完全燃烧天然气放出的热量有40%被水吸收，加热这些水需要燃烧天然气的体积。
30．如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器标有“15 1A”，滑片P每移动1cm，的电阻变化0.5，定值电阻。求：
（1）当滑片P位于最左端时，电流表的示数；
（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于多少？
31．如图所示是一款自动炖煮机的简化电路图，R1、R2是两个完全相同的电热丝，S为电源开关，通过控制开关S1、S2实现“低温”“中温”“高温”三个挡位间的切换。从该炖煮机铭牌信息中获知，其额定电压220V，加热效率为75%，但功率信息模糊不清。为研究该炖煮机的工作情况及有关信息，在炖煮机中装入5kg的水，闭合开关S，通过观察其电子显示屏（消耗电能忽略不计），记录有关信息如表格所示。水的比热容c＝4.2×103J/（kg·℃），求：
（1）炖煮机高温档的功率；
（2）R1电热丝的阻值；
（3）0~29min炖煮机消耗的电能。
五、实验题
32．利用如图所示的装置进行电与磁的相关实验：
（1）利用该装置探究“磁场对电流的作用”：
①应将开关与接线柱 （选填“2”或“3”）接通；
②为使导体ab运动加快，可将滑动变阻器的滑片向 （选填“左”或“右”）移；
（2）将开关反方向闭合，利用该装置探究“产生感应电流的条件”：
①保持磁体不动，若导体ab水平向右运动，灵敏电流计指针向左偏转；若要使灵敏电流计的指针向右偏转，可以 （选填“A”或“B”）；
A．对调磁体的磁极，导体ab向左运动
B．磁体不动，将导体ab向左运动
②此时，电路中的 相当于电源。
33．综合实践课上，小薇同学用“伏安法”测量小灯泡正常发光时的电阻，选用的小灯泡L标有“2.5V”字样、电源电压恒为4.5V、滑动变阻器规格为“30Ω，1A”。
（1）请在图甲中用笔画线代替导线，帮小薇完成实物电路的连接（要求滑动变阻器滑片右滑时电流变小）；
（2）闭合开关进行实验，她将得到的数据记录在表格中，当电压表示数为2.5V时，电流表的示数如图乙所示为 A，则小灯泡正常发光时的电阻为 Ω（保留一位小数）；
（3）实验结束后，她看见桌面上还有一个阻值为10Ω的定值电阻，想按照表格给定的四组电压值，验证“导体中电流与电压的关系”，但使用目前已有器材无法完成，若想完成实验，她只需更换一个元件。请问这个元件是 ，其规格为 。
六、多选题
34．在如图所示的电路中，电流表A1和A2的示数分别是0.3A和0.4A，若将电路中的某两个灯泡的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能是（ ）
A．0.45AB．0.50AC．0.55AD．0.60A
35．如图所示，灯泡L标有“8V4W”字样，忽略温度对灯丝电阻的影响，滑动变阻器R1标有“50Ω，1A”字样，电压表的量程为0～3V，电流表的量程为0～0.6A，定值电阻R2的阻值为16Ω。在保证电路安全和电表不超量程的情况下，当闭合开关S、S1、S2时，通电30s，电路中电流所做的功为120J；当闭合开关S，断开开关S1、S2时，灯泡的实际功率为PL；当闭合开关S1、S2，断开开关S时，定值电阻R2消耗的最小功率为P2。下列判断正确的是（ ）
A．电源电压为16V
B．灯泡L的电阻为16Ω
C．灯泡的实际功率PL为2W
D．定值电阻R2消耗的最小功率P2约为1.56W
七、综合题
36．老师给小宁一个暗箱，其表面有两个接线柱M、N，它们之间电阻值RMN恒定不变。小宁利用如图甲所示电路（电源电压不变）进行实验：在开关S、S1都闭合和开关S闭合、S1断开两种情况下，改变电阻箱R1的阻值，读取电流表示数，绘制了如图乙所示的电流表示数I随R1变化的曲线。由上述信息可知：
（1）电源电压U为 V；
（2）RMN为 ；
（3）图乙中曲线 （填“A”或“B”）是根据开关S、S1都闭合时测得的实验数据绘制的；
（4）老师告诉小宁，暗箱的M、N之间只接有两个定值电阻：一个阻值为R0（R0值已知），另一个阻值未知，假设为Rx。求Rx的值。（用R0、RMN表示）
1．A
2．C
3．B
4．D
5．A
6．B
7．C
8．C
9．D
10．B
11．D
12．C
13．A
14．B
15．D
16．A
17．C
18．D
19．摩擦；导体
20．热传递；温度
21．用电器；比热容
22．A；匝数
23．串；大
24．2；内
25．4400；3.6×106
26．0.6；10
27．15；0.5；54
28．
29．（1）解：水吸收的热量为
答：水吸收的热量为1.26×106J；
（2）解：由 可得，天然气完全燃烧放出的热量为
由Q放＝Vq得，需要燃烧天然气的体积为
答：加热这些水需要燃烧0.075m3的天然气。
30．（1）解：当滑片P位于最左端时，只有R2接入电路，电流表的示数
答：当滑片P位于最左端时，电流表的示数为0.3A；
（2）解：某同学测试时，从最左端推动滑片P向右移动20cm，滑动变阻器的接入的阻值为
此时总电阻为
电路中的电流为
电压表的示数为
答：某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数为2V；
（3）解：当电压表示数为3 V时，滑动变阻器接入电路的阻值最大，电路电流最小，
因串联电路两端电压等于各部分电压之和，所以定值电阻R2两端电压： U2=U-Uv=6V-3V=3V，
电路中最小电流： I小=，
此时电阻电阻两端的电压：U1=U-Uv=6V-3V=3V，
根据欧姆定律可得此时定值电阻的最小阻值： R2'=
已知电流表量程为0 ~ 0.6A，滑动变阻器允许通过的最大电流为1A，根据串联电路电流特点可知电路中的最大电流为0.6A，当滑动变阻器接入电路的阻值为0时，电路电流最大，电路为定值电阻R2的简单电路，
根据欧姆定律可得此时通过电路的电流： I大=
所以既能保证电路各元件的安全，又能使滑片P移动到最右端，选取R2时，其阻值不能小于15Ω。
31．（1）解：高温档工作时水吸收的热量为
根据 知，高温档消耗的电能为
炖煮机高温档时的功率为
答：炖煮机高温挡的功率2200W；
（2）解：高温档时总功率最大，由 可知，总电阻最小，由图可知此时R1和R2并联，且两电阻相同，根据 知，两电阻丝的阻值为
答：R1电热丝的阻值为44Ω；
（3）解：由表格数据知24～29min低温档工作，低温档时总功率最小，由 可知，总电阻最大，由图可知此时R1和R2串联，低温档的功率为
低温档消耗的电能为W2＝P2t2＝550W×（29﹣24）×60s＝1.65×105J
14～24min中温档工作，中温档时总功率较大，由 可知总电阻较小，由图可知此时电路中只有R1工作，中温档的功率为
中温档消耗的电能为W3＝P3t3＝1100W×（24﹣14）×60s＝6.6×105J
炖煮机消耗的电能为W总＝W1+W2+W3＝1.848×106J+1.65×105J+6.6×105J＝2.673×106J
答：0～29min炖煮机消耗的电能为2.673×106J。
32．（1）3；右
（2）B；导体ab
33．（1）
（2）0.26；9.6
（3）滑动变阻器；滑动变阻器的最大阻值不小于35Ω
34．B,C
35．B,D
36．（1）6
（2）10Ω
（3）B
（4）解：因为暗箱的M、N之间只接有两个定值电阻R0和RX，串联电路中的总电阻比任何一个分电阻都要大，并联电路中的总电阻比任何一个分电阻都要小，若R0则R0和Rx应串联，所以Rx=RMN-R0
若R0>RMN
则R0和Rx应并联，即有
指示灯状态
工作时间
水温变化
高温灯亮
0~14min
从34℃升至100℃
中温灯亮
14~24min
100℃保持不变
低温灯亮
24~29min
100℃保持不变
序号
U/V
I/A
R/Ω
1
1.0
0.18
5.6
2
1.5
0.22
6.8
3
2.0
0.24
8.3
4
2.5
