河南省南阳市淅川县第一初级中学2023-2024学年八年级上学期12月月考物理试题

这是一份河南省南阳市淅川县第一初级中学2023-2024学年八年级上学期12月月考物理试题，共10页。试卷主要包含了26，下列有关电现象的说法正确的是等内容，欢迎下载使用。

一、填空题
1. 如图所示，用酒精灯对装有水的烧瓶加热一段时间后，发现烧瓶中水量减少，这是由于水 造成的，而瓶口上方的金属盘底部出现水滴是由于水蒸气发生 形成的，该变化过程需要 热(前两空填物态变化名称).
2. 燃气灶将20kg的水由42℃加热到62℃，这是通过 (选填“热传递”或“做功”)方式改变水的内能，水的内能增加了 J。若天然气完全燃烧放出的热量有42%被水吸收，需要消耗 m³的天然气。(水的比热容 c=4.2×10³J/kg⋅°C, 天然气热值 q=4×107J/m³)
3. 如图所示， 电源电压保持6V不变， R₁=20Ω,R₂=30Ω,R₃=10Ω.当闭合 S₁和 S₃,断开 S₂时， 电流表 eq \\ac(○,A)示数为 A：当闭合 S₁，断开 S₂和S₃时，电压表 eq \\ac(○,V)示数为 V；当闭合 S₁、S₂、S₃时，通电 1min 电阻R₁产生的热量为 J
二、，单选题
4.实验是学习物理的重要方法，对图中相关实验的说法正确的是( )
A.甲：研究气体的扩散时，必须将盛有红棕色的二氧化氮的瓶子放在上面
B. 乙：探究电阻与横截面积的关系时，在电路中先接入金属丝全部长度，再将其对折后接入电路
C. 丙：研究导体的串联电路中电流的规律时，必须准备多个不同规格的小灯泡重复实验
D. 丁：研究电流与电压的关系时，滑动变阻器的作用是保持电阻R两端的电压不变

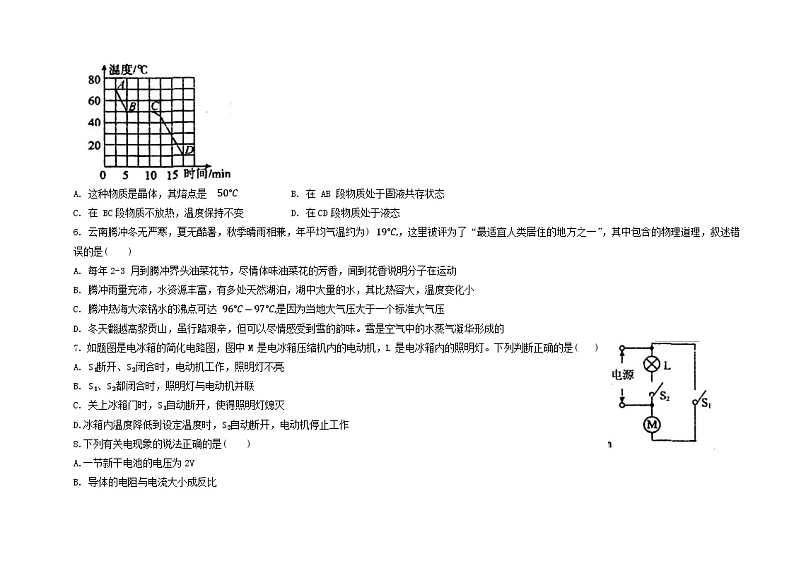

5.如图是某种物质发生物态变化过程中的温度—时间图像，下列从图像中获得的信息正确的是( )
A. 这种物质是晶体，其熔点是 50°C B. 在 AB 段物质处于固液共存状态
C. 在 BC段物质不放热，温度保持不变 D. 在CD段物质处于液态
6. 云南腾冲冬无严寒，夏无酷暑，秋季晴雨相兼，年平均气温约为) 19°C,，这里被评为了“最适宜人类居住的地方之一”，其中包含的物理道理，叙述错误的是( )
A. 每年2-3 月到腾冲界头油菜花节，尽情体味油菜花的芳香，闻到花香说明分子在运动
B. 腾冲雨量充沛，水资源丰富，有多处天然湖泊，湖中大量的水，其比热容大，温度变化小
C. 腾冲热海大滚锅水的沸点可达 96°C-97°C,是因为当地大气压大于一个标准大气压
D. 冬天翻越高黎贡山，虽行路艰辛，但可以尽情感受到雪的韵味。雪是空气中的水蒸气凝华形成的
7. 如题图是电冰箱的简化电路图，图中M 是电冰箱压缩机内的电动机，L 是电冰箱内的照明灯。下列判断正确的是( )
A. S₁断开、S₂闭合时，电动机工作，照明灯不亮
B. S₁、S₂都闭合时，照明灯与电动机并联
C. 关上冰箱门时，S₁自动断开，使得照明灯熄灭
D.冰箱内温度降低到设定温度时，S₂自动断开，电动机停止工作
8.下列有关电现象的说法正确的是( )
A.一节新干电池的电压为2V
B. 导体的电阻与电流大小成反比
C. 正电荷定向移动的方向规定为电流的方向
D.手机充电的过程中，手机电池相当于电路中的电源
9.我国年仅 24岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，“魔角”石墨烯的电阻突然消失。下列家用电器或设备不能应用这一技术的是( )
A. 电炉 B. 电脑 C. 电风扇 D. 导线
三、多选题
10. 按如图所示的电路进行某实验，当开关闭合后，两电压表的指针位置完全一样，造成这一现象的原因可能的是( )
A. 可能R₁断路 B.可能 R₀断路
C. 可能两表量程相同，R₁短路 D. 可能两表量程不相同，R₀短路
11.小明将家中一个标有“220V1200W”的空调单独接在家庭电路中，正常工作 10min后， 电能表示数如上图，下列说法中正确的是( )
A. 电能表不能估测出该空调的电功率
B.这段时间内空调消耗了3127.5J的电能
C. 小明还可以再接入一个功率是2000W的电热水器
D. 这段时间内电能表转盘转过120转
四、作图题
12.如图甲所示是“测量小灯泡额定功率”实验的实物电路图，请在虚线框乙中画出对应的电路图。

13.为了测量定值电阻Rₓ的阻值，选用最大阻值为( R₀的滑动变阻器 R₂,连接了如图所示的电路，若只用电压表或电流表接入电路，通过调节滑动变阻器达到测量目的。请在电路图中补画出电流表或电压表。
五、实验题
14.小杰同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V(灯丝电阻约为 12Ω)。
(1)为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用 (填“A”或“B”或“C”)；
A.“10Ω 5A”的滑动变阻器 B. “20Ω 0.2A”的滑动变阻器 C.“30Ω 0.5A”的滑动变阻器
(2)闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表无示数，电流表有示数。若电路只有一处故障，则故障原因是 ：
(3) 根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图像(如图乙所示)，分析图像可知：小灯泡的额定功率为 W：
(4)完成上面实验后，小军同学又想测量额定电压为U额的小灯泡的额定功率，但发现电流表已损坏，于是他又找来了两个开关和一个定值电阻，设计了如图丙所示的电路。已知电源电压恒为U，定值电阻的阻值为 R₀，请你完成下面实验步骤：
① (填写S、S₁、S₂的通断情况)，调节滑动变阻器的滑片使电压表示数为 ；
② (填写S、S₁、S₂的通断情况)，保持滑动变阻器的滑片不动，读出电压表示数为U₁；
③灯泡额定功率的表达式为P额 = 。
15.如图甲所示，锐颖同学在“测量小灯泡的电功率”实验中，备有器材规格如下：电源电压恒为6V，小灯泡的额定电压为2.5V, 电阻约为 10Ω,变阻器A 的规格为“10Ω1A”,B的规格为“50Ω2A”。
(1)实验中要测量的物理量分别是 、 ；
(2)实验选用的滑动变阻器应是 (选填“A”或“B”)。如图甲所示，正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器，灯泡都不亮，电流表无示数，电压表有示数，则电路故障可能是 ；
(3)排除故障后，闭合开关，移动滑片P到某一位置时，电压表示数如图乙所示，为了测量小灯泡的额定功率，应将滑片P向 (选填“A”或“B”)端滑动。根据实验测得的数据，作出如图丙所示的图像。
分析图像可知，小灯泡的额定功率 W；
(4)分析图像后发现：通过灯泡的电流与其两端电压不成正比，形成这一现象的原因是电阻随 变化而变化。在实验中还观察到：当小灯泡两端的电压低于1.5V时，小灯泡不发光，根据图像分析其原因是 。
16.科技小组用如图1所示电路测量定值电阻的阻值。
(1)请用笔画线代替导线，将图中的器材连接成完整电路，要求：
①滑片P 向B端移动时，电流表示数变小；
②连线不能交叉；
(2)在连接电路时，滑动变阻器滑片P应位于 (选填“A”或“B”)端：
(3)解决问题后，闭合开关S，移动滑动变阻器的滑片 P，进行多次测量并记录数据。当电压表示数为2V时，电流表示数如图乙所示为 A，则电阻R的阻值为 Ω；
(4)把图1的电阻R换成小灯泡L，重复上述实验，测量小灯泡的电阻。则根据实验数据绘制的I-U图像不是一条直线， 原因是 ：
(5)另一小组的同学利用已知电阻 R₀,设计并连接了如图3所示的电路来测量未知定值电阻 Rₙ的阻值.主要步骤如下：
①当开关 时， 电流表读数为 I₁;
②当开关 S₁、S₂都闭合时， 电流表读数为 I₂;
③待测电阻. Rₓ=._________(用已知和测出的物理量符号表示)
六、计算题
17.在如图所示的电路中，电源电压保持不变，电阻 R₁的阻值为10Ω，闭合电键S，两电流表的示数分别为0.8A 和0.6A。
(1) 求电源电压 U;
(2) 求电阻 R₂的阻值；
(3) 现用电阻. R替换电阻. R₁、R₂中的一个，替换后两个电流表的示数均发生了变化，电源电功率变为原来的1.5倍，求电阻. R₁的阻值，
18.如图甲是某电子秤的原理示意图，R，为定值电阻，托盘下方的电阻. R₂为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示。已知电源电压为8V保持不变。
(1) 当托盘为空时， R₂电阻多大?
(2) 若托盘为空时，电流表示数为 I=0.0lA,，求定值电阻 R₁的阻值；
(3) 若放入某物体后，电流表示数为 I'=0.02A,求该物体的质量大小。
参考答案
1.蒸发；冷凝；吸
2.热传递；1.68×106；0.1
；4；108
4.C
5.A
6.C
7.D
8.C
9.A
10.BC
11.CD
12.
13.
14. (1)B(2)灯泡断路(3)0.625(4) ①闭合开关S、S₁，断开S₂；U-U额②闭合开关S、S₂，断开S₁③U额∙U1R0
15. (1)小灯泡两端的电压；通过小灯泡的电流(2)B；灯泡断路(3)A；0.8(4)灯丝电阻受温度的影响；灯泡实际功率太小
16. (1)见下图
(2)B(3)0.5；4(4) 小灯泡的电阻受温度的升高而增大(5) ① S₁闭合S₂断开；(I2-I1)R0I1
17. 解：由电路图可知，R₁ 与 R₂ 并联，电流表 A 测干路电流，电流表 A₁ 测电阻 R₁ 支路的电流。
(1)因并联电路中干路电流等于各支路电流之和，所以,干路电流 I=0.8 A,通过电阻 R₁ 的电流 I₁=0.6A,
因并联电路中各支路两端的电压相等，所以，由I=UR 可得，电源的电压：
U=I₁R₁=0.6A×10Ω=6V。
(2)通过 R₂ 的电流:
I₂=I-I₁=0.8A-0.6A=0.2A,
电阻 R₂ 的阻值:
R2=UI2=6V0.2A=30Ω。
(3)由题知，用电阻 R。替换电阻 R₁、R₂ 中的一个，替换前后仅一个电流表的示数变化了0.4 A，若用 R。替换电阻. R₁,则电流表 A₁ 所在支路的电阻发生变化，电流表 A₁ 的示数会发生变化，同时干路电流也会发生变化，即电流表 A 的示数发生变化，不符合题意；
因此只能是用 R。替换电阻 R₂，此时干路电流：
I'=I+△I=0.8 A+0.4 A=1.2 A 或 I''=I-△I=0.8A-0.4 A=0.4 A,
因并联电路中干路电流等于各支路电流之和，所以 I'' I₀=I'-I₁=1.2A-0.6A=0.6A,
则 R₀的阻值:
R0=UI0=6V0.6A=10Ω。
答:(1)电源电压为 6 V。
(2)电阻 R₂ 的阻值为 30 Ω。
(3)电阻 R。的阻值为 10 Ω。
18. 解：由电路图可知， R₁与 R₂串联，电流表测电路中的电流；
(1)当托盘为空时，物体质量为0，由图象可知， R₂的阻值为500Ω;
(2)由. I=UR可得，电路的总电阻： R=UI=8V0.01A=800Ω,
因串联电路中总电阻等于各分电阻之和，所以，电阻. R₁的阻值： R₁=R-R₂=800Ω-500Ω=300Ω。
(3)当放入某物体后，电流表示数为. I'=0.02A,由 I=UR可得，此时电路的总电阻： R'=UI'= 8V0.02A=400Ω,
则此时压敏电阻的阻值： R₂'=R'-R₁=400Ω-300 Q=100Ω,
由图象可知, 此时物体质量为800g, 即0.8kg。故答案为: (1)500; (2)300; (3)0.8。
