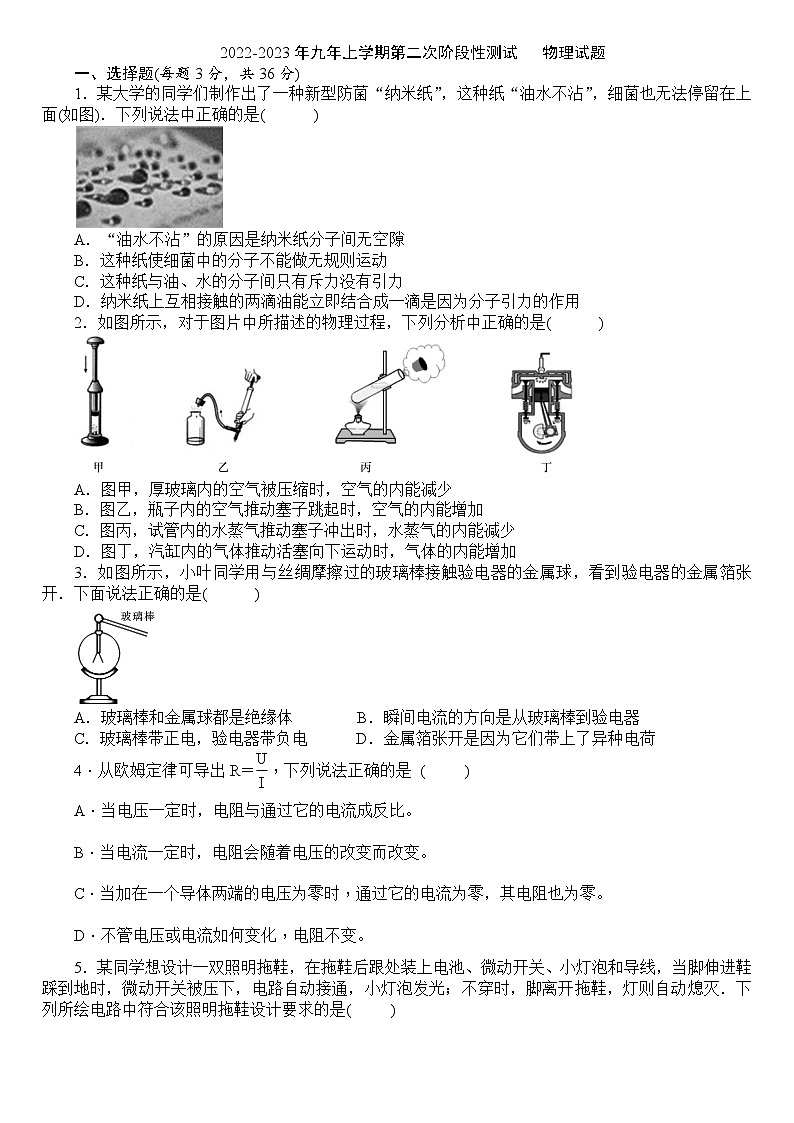

内蒙古自治区赤峰市第十中学+2022-2023学年九年级上学期第二次月考物理试卷

这是一份内蒙古自治区赤峰市第十中学+2022-2023学年九年级上学期第二次月考物理试卷，共6页。试卷主要包含了选择题，填空题，实验探究题，应用与计算等内容，欢迎下载使用。
1．某大学的同学们制作出了一种新型防菌“纳米纸”，这种纸“油水不沾”，细菌也无法停留在上面(如图)．下列说法中正确的是( )
A．“油水不沾”的原因是纳米纸分子间无空隙
B．这种纸使细菌中的分子不能做无规则运动
C．这种纸与油、水的分子间只有斥力没有引力
D．纳米纸上互相接触的两滴油能立即结合成一滴是因为分子引力的作用
2．如图所示，对于图片中所描述的物理过程，下列分析中正确的是( )
A．图甲，厚玻璃内的空气被压缩时，空气的内能减少
B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增加
C．图丙，试管内的水蒸气推动塞子冲出时，水蒸气的内能减少
D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增加
3．如图所示，小叶同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开．下面说法正确的是( )
A．玻璃棒和金属球都是绝缘体 B．瞬间电流的方向是从玻璃棒到验电器
C．玻璃棒带正电，验电器带负电 D．金属箔张开是因为它们带上了异种电荷
4．从欧姆定律可导出R＝eq \f(U,I)，下列说法正确的是 ( )
A．当电压一定时，电阻与通过它的电流成反比。
B．当电流一定时，电阻会随着电压的改变而改变。
C．当加在一个导体两端的电压为零时，通过它的电流为零，其电阻也为零。
D．不管电压或电流如何变化，电阻不变。
5．某同学想设计一双照明拖鞋，在拖鞋后跟处装上电池、微动开关、小灯泡和导线，当脚伸进鞋踩到地时，微动开关被压下，电路自动接通，小灯泡发光；不穿时，脚离开拖鞋，灯则自动熄灭．下列所绘电路中符合该照明拖鞋设计要求的是( )
6．如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（ ）
A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路
7．如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（ ）
A．电压表将被烧坏 B．电流表将被烧坏
C．灯L1亮、灯L2不亮 D．两只灯泡都将被烧坏
8．如图所示的电路中，电源电压保持不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是（ ）
A．灯泡L变暗 B．电压表示数不变
C．电路的总电阻减小 D．电流表示数逐渐变大
9．在如图所示的电路连接中，下列说法正确的是( )
A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2并联，电压表测的是电源电压
C．灯泡L1和L2串联，电压表测的是L2两端的电压
D．灯泡L1和L2串联，电压表测的是L1两端的电压
10．在初三物理课本探究“影响导体电阻大小的因素”的实验中，小明发现实验器材中的金属丝只有一根，实验电路图如图所示，下面有关该实验的说法中错误的是 ( )
A．该实验运用了控制变量的方法
B．灯泡在电路中起到保护电路的作用
C．在探究电阻与长度的关系时，在电路中先接入金属丝全部长度，再将其一半长度接入电路
D．在探究电阻与横截面积的关系时，在电路中先接入金属丝全部长度，再将其对折后接入电路

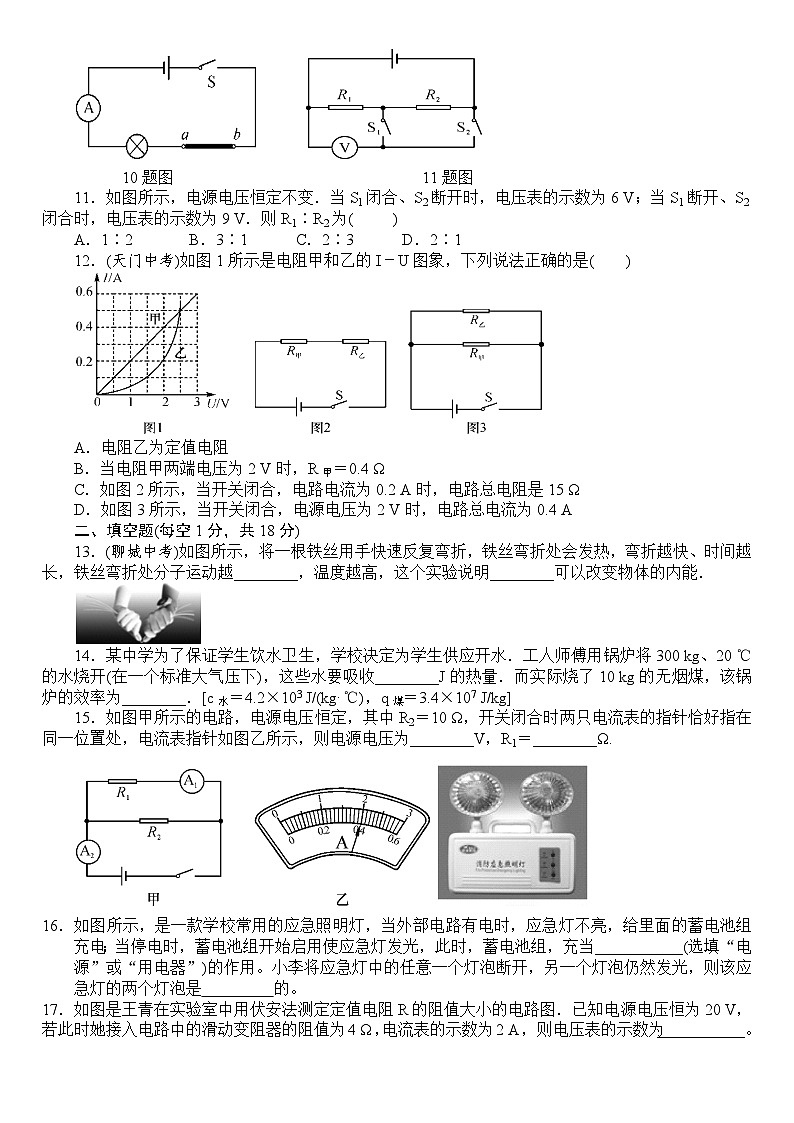

10题图 11题图
11．如图所示，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为6 V；当S1断开、S2闭合时，电压表的示数为9 V．则R1∶R2为( )
A．1∶2 B．3∶1 C．2∶3 D．2∶1
12．(天门中考)如图1所示是电阻甲和乙的I－U图象，下列说法正确的是( )
A．电阻乙为定值电阻
B．当电阻甲两端电压为2 V时，R甲＝0.4 Ω
C．如图2所示，当开关闭合，电路电流为0.2 A时，电路总电阻是15 Ω
D．如图3所示，当开关闭合，电源电压为2 V时，电路总电流为0.4 A
二、填空题(每空1分，共18分)
13．(聊城中考)如图所示，将一根铁丝用手快速反复弯折，铁丝弯折处会发热，弯折越快、时间越长，铁丝弯折处分子运动越________，温度越高，这个实验说明________可以改变物体的内能．
14．某中学为了保证学生饮水卫生，学校决定为学生供应开水．工人师傅用锅炉将300 kg、20 ℃的水烧开(在一个标准大气压下)，这些水要吸收________J的热量．而实际烧了10 kg的无烟煤，该锅炉的效率为________．[c水＝4.2×103 J/(kg·℃)，q煤＝3.4×107 J/kg]
15．如图甲所示的电路，电源电压恒定，其中R2＝10 Ω，开关闭合时两只电流表的指针恰好指在同一位置处，电流表指针如图乙所示，则电源电压为________V，R1＝________Ω.
16．如图所示，是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，给里面的蓄电池组充电；当停电时，蓄电池组开始启用使应急灯发光，此时，蓄电池组，充当___________(选填“电源”或“用电器”)的作用。小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则该应急灯的两个灯泡是 的。
17．如图是王青在实验室中用伏安法测定定值电阻R的阻值大小的电路图．已知电源电压恒为20 V，若此时她接入电路中的滑动变阻器的阻值为4 Ω，电流表的示数为2 A，则电压表的示数为___________。

A．8 V B．10 V C．12 V D．14 V
18．两电阻R1和R2接在各自电路中，当U1∶U2＝2∶1，I1∶I2＝4∶1时，两电阻R1、R2阻值之比等于_____
A．1∶2 B．2∶1 C．8∶1 D．1∶8
19.如图所示，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______ （选填“变小”、“不变”或“变大”）.
20.一个灯泡的电阻是20 Ω，正常工作的电压是8 V，灯泡正常工作时通过它的电流是_______A。现在把它接到电压是12V的电源上，要使它正常工作，需要给它串联一个阻值为________Ω的分压电阻．
21．如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片连在滑杆的右端，从电流表指针所指的刻度，就可以知道油箱内油面的高度．当油面上升时，电流表的示数________，定值电阻R0两端的电压________．(填“变大”“变小”或“不变”)

21题图 22题图
22．如图所示，电源电压不变，S断开时，A示数为I1，S闭合时，A的示数为I2，I1∶I2＝2∶5，则R1和R2的比为_______________
23．如图甲所示的电路，电源电压保持不变，电阻R1＝10Ω。闭合开关S，变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图乙中ab线段所示，由此可知：电源电压为 V，变阻器R2的最大阻值是 Ω。

三、实验探究题(第20题12分，第21题15分，共25分)
24．如图甲是小华同学探究“电流与电压关系”的电路图．

(1)请按电路图甲将实物图乙连接完整(要求滑片P向左”滑时接入电阻变大)．
(2)小华连接电路时，开关应________，为了保护电路，闭会开关前，滑动变阻器的滑片P应放在最________(填“左”或“右”)端．
(3)闭合开关后小华发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且接近3V，原因可能是______________．
(4)排除故障后，小华移动滑片，测了三组数据，经过分析得出的结论是：________________________________
(5)在此过程中，滑动变阻器除了保护电路之外，另外一个作用是______________________________．
25．小华同学用如图1所示实物电路测量小灯泡的电阻，已知小灯泡的额定电压（正常发光时的电压）是2.5 V.
(1)图中部分导线已连好，请用笔画线代替导线将电路连接完整．
(2)根据实物图在虚线方框内画出实验电路图．
(3)将滑动变阻器的滑片移到某位置时，电路中电流表示数为0.2 A，电压表的示数如图3所示，则电压表示数为________V，此时灯丝的电阻为________Ω.
(4)改变滑动变阻器的电阻，经多次实验，测得多组电压、电流值如表所示，请根据表中数据，在图4中作出小灯泡的U－I图象．
（5）根据实验数据，小华认为把三次测量的电阻求平均值就是小灯泡的电阻，你认为这种做法合理吗？________(填“合理”或“不合理”)，你的理由是________________________________________________________．
四、应用与计算 (第22题6分，第23题10分，共16分)
26．（6分）在如图(a)所示的电路中，电源电压U＝4 V，电阻R1＝20 Ω，闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如图(b)所示．求：
(1)电流表A1的示数．
(2)滑动变阻器连入电路的阻值．
27．(10分)图甲为某小汽车测定油箱内油量的电路原理图。
其中：Rx为压力传感器，它的电阻值随受到压力的变化而变化，阻值随压力变化的关系如图乙所示；表A为油量表，它实质是一只电流表，油箱内油量的变化通过电流表示数的变化显示出来；R0是阻值为5Ω的定值电阻；电源电压恒为15V；油箱位于压力传感器Rx上，空油箱重60N。若电流表的量程为0～0.6A，该油箱加满油时，电流表指针恰好指示最大刻度，如下图。求：
(1)加满油时，R0两端的电压是多少？
(2)加满油时，Rx的阻值是多少？
(3)当油箱里还剩40L油时，电路中的电流多大？(1L＝1dm3，取g＝10N/kg，ρ汽油＝0.7×103kg/m3)
次数
一
二
三
电流/A
0.15
0.18
0.2
电压/V
1
2
2.5
