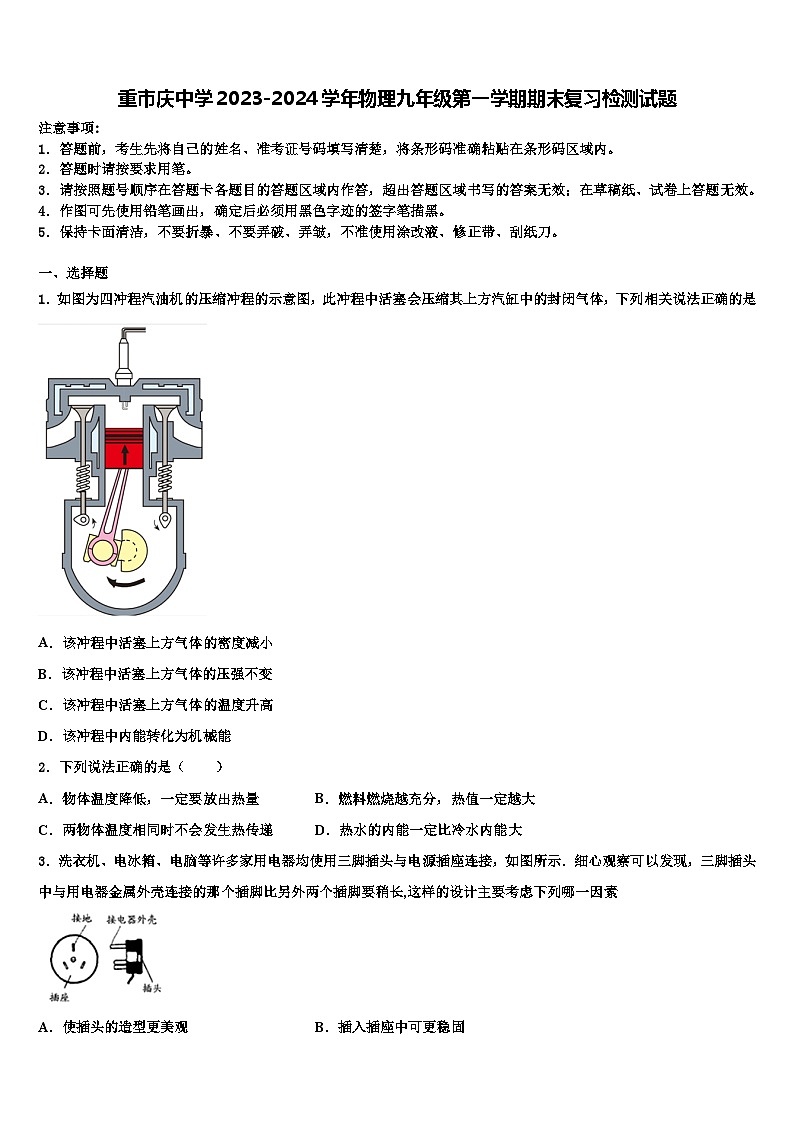

重市庆中学2023-2024学年物理九年级第一学期期末复习检测试题

这是一份重市庆中学2023-2024学年物理九年级第一学期期末复习检测试题，共16页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题
1．如图为四冲程汽油机的压缩冲程的示意图，此冲程中活塞会压缩其上方汽缸中的封闭气体，下列相关说法正确的是
A．该冲程中活塞上方气体的密度减小
B．该冲程中活塞上方气体的压强不变
C．该冲程中活塞上方气体的温度升高
D．该冲程中内能转化为机械能
2．下列说法正确的是（ ）
A．物体温度降低，一定要放出热量B．燃料燃烧越充分，热值一定越大
C．两物体温度相同时不会发生热传递D．热水的内能一定比冷水内能大
3．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示．细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长,这样的设计主要考虑下列哪一因素
A．使插头的造型更美观B．插入插座中可更稳固

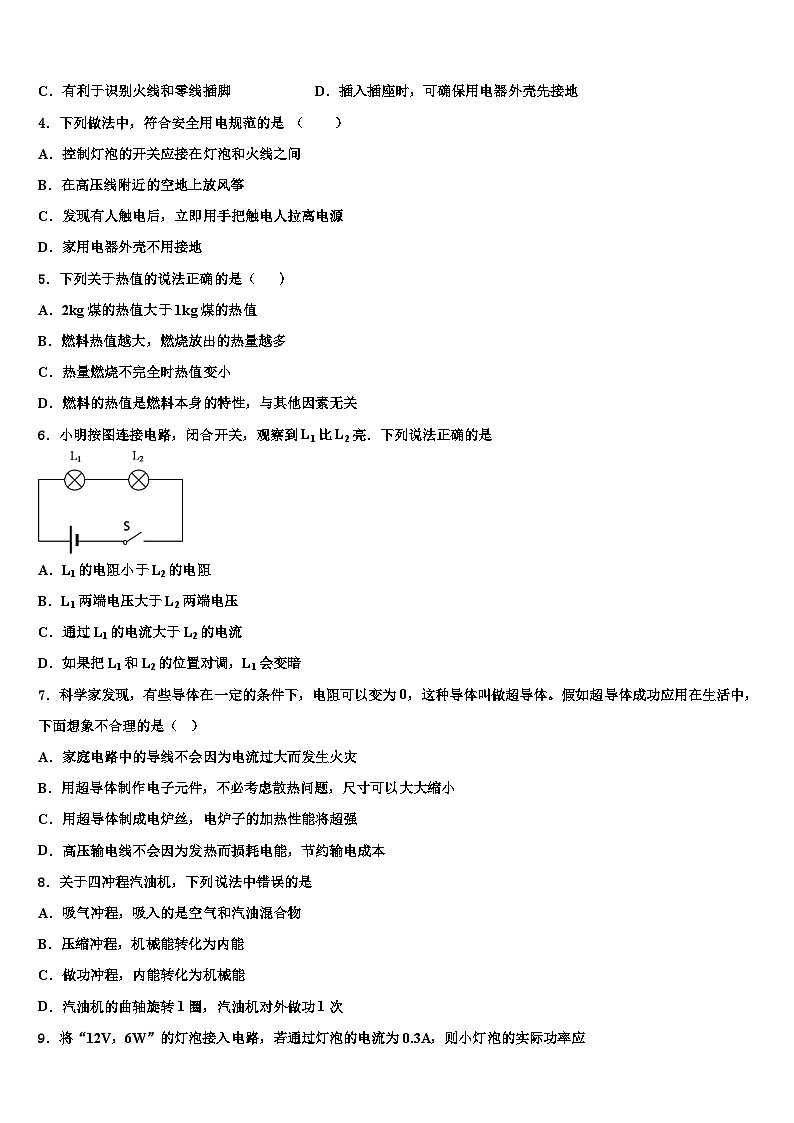

C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地
4．下列做法中，符合安全用电规范的是 （ ）
A．控制灯泡的开关应接在灯泡和火线之间
B．在高压线附近的空地上放风筝
C．发现有人触电后，立即用手把触电人拉离电源
D．家用电器外壳不用接地
5．下列关于热值的说法正确的是（ ）
A．2kg煤的热值大于1kg煤的热值
B．燃料热值越大，燃烧放出的热量越多
C．热量燃烧不完全时热值变小
D．燃料的热值是燃料本身的特性，与其他因素无关
6．小明按图连接电路，闭合开关，观察到L1比L2亮．下列说法正确的是
A．L1的电阻小于L2的电阻
B．L1两端电压大于L2两端电压
C．通过L1的电流大于L2的电流
D．如果把L1和L2的位置对调，L1会变暗
7．科学家发现，有些导体在一定的条件下，电阻可以变为0，这种导体叫做超导体。假如超导体成功应用在生活中，下面想象不合理的是（ ）
A．家庭电路中的导线不会因为电流过大而发生火灾
B．用超导体制作电子元件，不必考虑散热问题，尺寸可以大大缩小
C．用超导体制成电炉丝，电炉子的加热性能将超强
D．高压输电线不会因为发热而损耗电能，节约输电成本
8．关于四冲程汽油机，下列说法中错误的是
A．吸气冲程，吸入的是空气和汽油混合物
B．压缩冲程，机械能转化为内能
C．做功冲程，内能转化为机械能
D．汽油机的曲轴旋转1圈，汽油机对外做功1次
9．将“12V，6W”的灯泡接入电路，若通过灯泡的电流为0.3A，则小灯泡的实际功率应

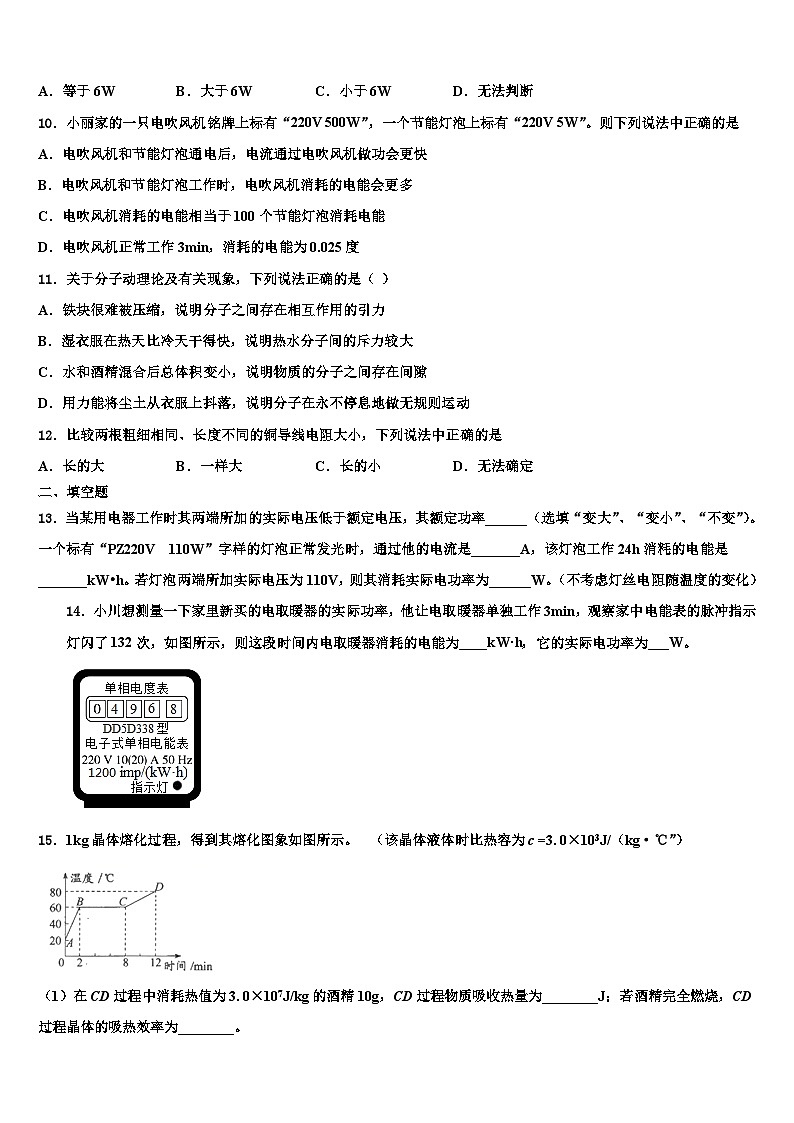

A．等于6WB．大于6WC．小于6WD．无法判断
10．小丽家的一只电吹风机铭牌上标有“220V 500W”，一个节能灯泡上标有“220V 5W”。则下列说法中正确的是
A．电吹风机和节能灯泡通电后，电流通过电吹风机做功会更快
B．电吹风机和节能灯泡工作时，电吹风机消耗的电能会更多
C．电吹风机消耗的电能相当于100个节能灯泡消耗电能
D．电吹风机正常工作3min，消耗的电能为0.025度
11．关于分子动理论及有关现象，下列说法正确的是（ ）
A．铁块很难被压缩，说明分子之间存在相互作用的引力
B．湿衣服在热天比冷天干得快，说明热水分子间的斥力较大
C．水和酒精混合后总体积变小，说明物质的分子之间存在间隙
D．用力能将尘土从衣服上抖落，说明分子在永不停息地做无规则运动
12．比较两根粗细相同、长度不同的铜导线电阻大小，下列说法中正确的是
A．长的大B．一样大C．长的小D．无法确定
二、填空题
13．当某用电器工作时其两端所加的实际电压低于额定电压，其额定功率______（选填“变大”、“变小”、“不变”）。一个标有“PZ220V 110W”字样的灯泡正常发光时，通过他的电流是_______A，该灯泡工作24h消粍的电能是_______kW•h。若灯泡两端所加实际电压为110V，则其消耗实际电功率为______W。（不考虑灯丝电阻随温度的变化）
14．小川想测量一下家里新买的电取暖器的实际功率，他让电取暖器单独工作3min，观察家中电能表的脉冲指示灯闪了132次，如图所示，则这段时间内电取暖器消耗的电能为____kW·h，它的实际电功率为___W。
15．1kg晶体熔化过程，得到其熔化图象如图所示。 （该晶体液体时比热容为c =3. 0×103J/（kg·℃”）
（1）在CD过程中消耗热值为3. 0×107J/kg的酒精10g，CD过程物质吸收热量为________J；若酒精完全燃烧，CD过程晶体的吸热效率为________。
（2）B点内能________ C点内能（选填“大于”、“小于”或“等于”），一那么该物体在AB段的比热容与CD的比热容之比是________。
16．如图所示是一种自动测定油箱内油量多少的装置．R1是滑动变阻器，它的金属滑片是杠杆的一端，油量表是由_____表改装而成的，通过油量表指针所指的刻度，就能知道油箱内油量的多少．油量増加时，油量表读数_____．
三、实验题
17．（8分）下列是测量小灯泡电功率的实物元件图，其中电源是由三只蓄电池组成，小灯泡额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表（0~0.6A、0~3A），电压表（0~3V、0~15V）：
(1)本实验的原理是：_________________；
(2)请用笔画线代替导线，把下图中的电路元件连接成实验电路；（要求：滑片P向左移时灯变亮，且连线不得交叉）
（_______）
(3)在测量小灯泡的额定功率时，应先调节________，使小灯泡两端电压为___________V，再测出电路中的______________，即可计算额定功率；若小灯泡两端实际电压为额定电压的1.2 倍，则实际功率为额定功率的_________倍；（假设电阻值不变）
(4)实际测量过程中小刚才发现电压表0~15V量程已损坏（另一量程完好），但他仍想利用现有器材测出小灯泡的额定功率，请你帮小刚重新设计新的电路图并画在下面的方框内；
（_______）
(5)小刚按重新设计的电路图继续实验，调节滑动变阻器滑片，使电压表示数为_____V时，小灯泡正常发光，此时电流表示数如图所示，则小灯泡的额定功率是______W；
(6)实验时，若发现电流表指针摆动分别出现了如下图甲、乙所示的两种情况。请分析在使用电流表时分别存在什么问题，并写在下面的横线上。
甲现象存在的问题：_______________；
乙现象存在的问题：_______________。
18．（8分）某一学习小组在测定“小灯泡电功率”的实验中，所用实验装置为：电源电压，额定电压为的小灯泡电阻约为。
连接实验电路时，开关应该处于______选填“断开”或“闭合”状态。
小迪同学闭合开关，移动滑片P到某一点时，电压表示数如图所示为______V，若他想测量小灯泡的额定功率，应将如图中滑片P向______选填“A”或“B”端移动，使电压表的示数为。
小迪同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图所示的图象，根据图象信息，可计算出小灯泡的额定功率是______W。
19．（8分）如图所示，甲、乙、丙三图中的装置完全相同．燃料的质量都是10g，烧杯内的液体初温相同．
（1）比较不同燃料的热值，应选择_________两图进行实验；比较不同物质的比热容，应选择______两图进行实验；在实验中，三烧杯中a、b液体的质量必须______（填“相等”或“不同”）．
（2）若在研究不同燃料热值实验时，记录数据如下表：
根据表中数据计算：完全燃烧10 g燃料1放出的热量为________J，燃料2的热值是________J/kg．
（3）通过实验得到的燃料热值与实际相比是偏_____（填“大”或“小”），你认为出现这样情况的主要原因是：燃料燃烧释放的热量_________（填“能”或“不能”）全部被液体吸收．
四、作图题
20．（8分）请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小．
21．（8分）如图甲为带开关的插座，开关断开后，插孔均不能提供工作电压，图乙为示意图，请完成接线。
（______）
五、计算题
22．（10分）如图甲所示的电路，小灯泡L标有“6V 3.6W”，R为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从b端移到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示．（不计温度对灯丝电阻的影响）求：
（1）小灯泡正常发光时的电阻；
（2）电源电压；
（3）当滑片P滑到中点时，小灯泡L的实际功率是多少．
23．（12分）有两只灯泡A灯标有“6V 6W”字样、B灯标有“6V 3W”字样A和B中电流随两端电压变化关系的图象如图甲所示。
（1）将灯A与一个滑动变阻器“50Ω 2A”串联接在6V电源两端，如图乙所示。调节滑动变阻器，当滑动变阻器的功率和A灯功率相等时，求此时滑动变阻器的功率；
（2）将A、B并联接在6V电源两端，求1min内电路消耗的电能；
（3）将A、B串联接在某电源两端，在保证两灯均安全的情况下，使其中一灯恰好正常发光，求此时A灯的电阻和电源的电压。
参考答案
一、选择题
1、C
【详解】四冲程汽油机在压缩冲程中，活塞会压缩其上方汽缸中的封闭气体，气体的质量不变、体积减小，则其密度变大，同时气体的温度升高、内能增大，气体压强变大，该过程中机械能转化为内能，故ABD错误，C正确．
2、C
【详解】A．物体温度降低，可能对外释放出热量，也可能是对外做了功；故A项错误；
B．燃料的热值与燃料的种类有关，与燃料的燃烧情况无关，故B项错误；
C．发生热传递的条件是要有温度差，温度相同的两物体间不会发生热传递，故C项正确；
D．物体内能与温度、体积以及质量有关；如一湖水的质量远大于一壶热水的质量，故壶中热水虽然温度高，但其内能不一定大于一湖水中冷水的内能；故D项错误；
3、D
【解析】插头制作的长一些，可以使用电器在与火线接通之间先使外壳与地线相通，在拔插头时，先使插头与火线相脱离，防止触电事故的发生。
故选D。
4、A
【详解】A．开关要接在灯泡和火线之间，断开开关，切断火线，防止触电，故A符合题意；
B．因为高压线上是高压，在下面放风筝时可能会发生高压触电，故B不符合题意；
C．发现有人触电时，千万不能用手将触电人拉开，会使救人者触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故C不符合题意；
D．将家用电器的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故D不符合题意。
故选A。
5、D
【详解】A．热值是燃料的一种特性，只与燃料的种类有关，与燃烧程度、质量无关，故A错误．
B．由Q=qm可知，燃料燃烧放出的热量与燃料的热值和质量有关，只有在相同质量并且完全燃烧的情况下，燃料热值越大放出的热量才越多，故B错误．
C．热值与燃料是否完全燃烧无关，故C错误；
D．燃料的热值是燃料本身的特性，不同的燃料热值一般不同，与其他因素无关，故D正确．
【点睛】
本题考查热值的概念，热值是燃料的一种特性，只与燃料的种类有关，与燃料的质量、燃烧程度均无关．
6、B
【详解】由电路图可知，两个灯泡组成串联电路，串联电路中电流处处相等，所以通过两灯电流相等，对调位置后两灯的亮度都不变，故CD错误；
灯泡亮度有灯泡的实际功率决定,L1比L2亮,即L1的实际功率比L2的实际功率大．
而两灯电流相等,由P=I2R可知,L1的电阻比L2的电阻大，故A错误；
由U=IR知,L1两端电压比L2两端电压大，故B正确．
7、C
【详解】A．把超导体制成导线，则导线无电阻，导线不会产生热量，不会因为电流过大而发生火灾，故A合理，A不符合题意；
B．用超导体制作电子元件，由于不会产生热量，所以不必考虑散热问题，尺寸可以大大缩小，故B合理，B不符合题意；
C．用超导体制成电炉丝，则电炉丝不会产生热量，故C不合理，C符合题意；
D．用超导体制成输电线，则输电线不会因为发热而损耗电能，故D合理，D不符合题意。
故选C。
8、D
【分析】汽油机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，此题考查汽油机在吸气冲程中吸入的物质、汽油机工作时压缩冲程、做功冲程中能量的转化，汽油机工作特点：一个工作循环包括四个冲程，飞轮转两周，活塞往返两次，对外做功一次。
【详解】A．柴油机吸入的只有空气，而四冲程汽油机吸气冲程吸入的是空气和汽油的混合物，A项正确；故A项不符合题意；
B．压缩冲程，即活塞压缩气缸内的混合气体，对混合气体做功，故是将机械能转化为内能的过程，B项正确；故B项不符合题意。
C．做功冲程，即高温高压的燃气对活塞做功，故是将内能转化为机械能的过程，C项正确；故C项不符合题意；
D．汽油机的一个工作循环包括四个冲程，活塞往复运动2次，飞轮转2周（曲轴旋转2圈，）对外做功1次，所以汽油机对外做功1次时，曲轴应旋转2圈，D项错误；故D项符合题意。
9、C
【解析】灯泡的额定电压：U额＝12V，灯泡的额定功率：P额＝6W；灯泡的额定电流：I额＝＝0.5A，由P＝I2R知灯泡的电流越小，电功率越小，∴当I实＜0.5A时，即：I实＜I额时P实＜P额．故选C．
用电器正常工作时的电压叫额定电压；用电器在额定电压下的功率叫额定功率．用电器实际工作时的电压叫实际电压；用电器在实际电压下的功率叫实际功率；由灯泡的额定电压和额定功率，利用I＝求出额定电流；比较额定电流与实际电流的关系，结合公式P＝I2R得出实际功率与额定功率的关系．
10、D
【详解】A．电吹风机和节能灯泡通电后，未知两者是否在额定电压下工作，通过两者的电流也未知，无法判断其电流做功快慢，无法比较，故A错误；
BC．未告知吹风机和节能灯工作时间，由W=Pt可知，无法判断吹风机和节能灯消耗电能多少，无法比较，故BC错误；
D．电吹风机正常工作3min，消耗的电能为：
故D正确。
11、C
【详解】A．铁块很难被压缩，说明分子之间存在相互作用的斥力，故A错误；
B．湿衣服在热天比冷天干得快，说明温度越高，分子运动速度越快，故B错误；
C．水和酒精混合后体积变小，说明分子之间有间隙，故C正确；
D．用力能将尘土从衣服上抖落，说明物体具有惯性，故D错误。
故选C。
12、A
【详解】导体的电阻与导体的材料、长度、横截面积有关；当导体的材料与粗细都相同时，导体的长度越长，导体的电阻越大，所以应选A．
二、填空题
13、不变 0. 5 2. 64 27. 5
【详解】[1]用电器正常工作时的电压是额定电压，在额定电压下用电器的实际功率是额定功率，实际电压小于额定电压则实际功率小于额定功率，而额定功率大小不变；
[2]由P=UI可得，正常工作时通过白炽灯灯丝的电流：
I===0.5A；
[3]“220V110W”的灯正常工作24h耗电的电能：
W=Pt=0.11kW×24h=2.64kW⋅h；
[4]由P=可得，灯泡的电阻：
R===440Ω；
灯泡接在电压为110V的电路中时，实际功率：
P实===27.5W。
14、1．11 2211
【解析】[1]已知电能表脉冲指示灯闪烁的次数，电能表的参数 。所以消耗的电能为：
[2] 它所消耗的实际电功率为：
15、3.0×105 20% 小于 1：4
【详解】(1)[1]由知道，在CD过程中酒精释放的热量是：
由图象知道，在C点该物质的温度为60℃，在D点该物质的温度为80℃，所以，CD过程物质吸收的热量是：
Q吸=cm△t=3×103 J/（kg•℃）×1kg×（80℃-60℃）=6×104 J；
[2]CD过程晶体的吸热效率是：
(2)[3]BC过程表示该物质在熔化过程中吸收热量、温度不变，所以，该物质在B点时的内能小于在C点时的内能；
[4]由图知道，在质量不变的前提下，AB段温度升高40℃，CD段温度升高20℃，CD段加热时间是AB段加热时间的2倍，吸收热量之比为1：2，温度升高之比为2：1，由Q=cm△t知道，该物体在固态时的比热与液态时的比热之比是：
。
16、电流 变大
【详解】由图可知，油量表串联在电路中，所以油量表是由电流表改装而成的；油量增加时，浮标上移，在杠杆的作用下滑片下移，R1接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即油量表读数变大．
三、实验题
17、 滑动变阻器的滑片 3.8 电流 1.44 2.2 1.52 电流表的正负接线柱接反了 电流表的量程选择过小
【详解】(1)[1]本实验是用伏安法测电功率，其原理是：。
(2)[2]由知，要测小灯泡的额定功率，需测小灯泡两端的电压和通过小灯泡的电流，电压表应与小灯泡并联，因小灯泡额定电压是3.8V，故电压表应选0～15V的量程，滑片P向左移时灯变亮，说明变阻器接入电路的电阻变小，电路中的电流增大，小灯泡的实际功率增大，故应将变阻器左下接线柱与小灯泡的右接线柱相连，如下电路图所示。
(3)[3][4][5]滑动变阻器在电路的作用是：一是保护电路，二是改变小灯泡两端的电压，从而改变通过小灯泡的电流，额定功率指的是：在额定电压下工作时的功率，要测小灯泡的额定功率，故应调节滑动变阻器的滑片，使电压表的示数为3.8V，再测出电路中的电流。
[6]由可得，小灯泡的额定功率为
小灯泡的实际功率为
因小灯泡的电阻不变
故
(4)[7]因电压表0~15V量程已损坏，故电压表的只能选择0～3V的量程；又因电源由三只蓄电池组成，每只蓄池的电压为2V，故电源电压为6V；又因小灯泡的额定电压为3.8V，大于3V，所以不能用电压表直接测小灯泡两端的电压；由串联电路电压的特点知，小灯泡两端的电压为3.8V时，滑动变阻器分得的电压为2.2V，小于3V，故用电压表测滑动变阻器两端的电压，使它等于2.2V，来间接测小灯泡的额定电压，电路图如下。
(5)[8][9]小刚按重新设计的电路图继续实验，调节滑动变阻器的滑片，使电压表示数为2.2V，由图知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.4A，根据可得，小灯泡的额定功率
(6)[10]由图甲知，指针指在了0刻度的左边，故甲现象存在的问题是：电流表的正负接线柱接反了。
[11]由图乙知，指针偏转的角度较小，故乙现象存在的问题是：电流表的量程选择过大。
18、断开 B
【解析】为保护电路，在连接电路时，开关应处于断开状态；
由如图知：电压表量程是，分度值是，电压表示数是；
由于电压表示数小于灯泡额定电压，要测小灯泡的额定功率，应增大灯泡两端的电压，应使滑动变阻器接入电路的阻值减小，故将滑片向B端移动，直到电压表示数为为止；
由如图中的图象知：灯泡额定电压时，对应的电流，则灯泡额定功率。
19、甲乙 甲丙 相等 2.4× 1.2× 小 不能
【详解】（1）①为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲乙两图进行实验；
②为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断两种比热容的大小关系，应选择甲丙两图进行实验．根据控制变量法可知：实验中用加热时间表示同种燃料放出热量和液体a、b吸收热量相同；烧杯内液体的质量应都相同．
（2）完全燃烧10g燃料1放出的热量：Q1=mq1=0.01kg×2.4×106J/kg=2.4×104J；
由于Q放=Q吸，则燃料1:cam△t1=m1q1,即cam(35℃−15℃)=m1×2.4×106J，
燃料2:cam△t2=m1q2,即cam(25℃−15℃)=m1×q2，
联立以上两式可得：q2=1.2×106J/kg．
(3)因为存在热散失，燃料燃烧放出的热量没有全部被水吸收，所以测得的热值会偏小．
四、作图题
20、
【分析】滑动变阻器改变灯泡的亮度，所以滑动变阻器和灯泡、电流表串联；灯泡变亮时其两端电压变大，而电压表示数变小，说明电压表和滑动变阻器并联，据此填充元件．
【详解】根据电压表应与被测用电器并联，读图可知，左右两个位置不可能是电压表，则电压表应在中间的位置．根据移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小，说明电压表测的是滑动变阻器两端的电压，则左侧的位置应该是电源，右侧的位置应该是电流表．且电源的正极朝下．如下图所示：
【点睛】
根据电压表应与被测用电器并联，电流表应与用电器串联，再结合移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小可判断各元件的位置．
21、
【详解】带开关的插座，开关断开后，插孔均不能提供工作电压，说明开关与插孔串联，由生活经验可知，两孔插座和三孔插座上的用电器能够独立工作，是并联，并且三孔插座接线时注意左零、右火、上接地，可得电路连接如下：
五、计算题
22、（1）10Ω；（2）6V；（3）0.9W
【解析】（1）根据可以求出小灯泡正常发光时的电阻；
（2）滑片P从b端移到a端的过程中，分析变阻器连入电路中的电阻大小，根据分压原理确定电压表示数，根据图乙找出对应的电压和电流大小，由欧姆定律求出电源电压；
（3）根据欧姆定律和电阻的串联求出变阻器的最大电阻；当滑片P滑到中点时求出变阻器连入电路中的电阻，根据电阻的串联和欧姆定律求此时电路中的电流，根据可以求出灯的实际功率．
【详解】（1）小灯泡L标有“6V 3.6W”，表示灯的额定电压为6V，灯的额定功率为3.6W，灯正常发光时的电阻为：
（2）滑片P从b端移到a端的过程中，变阻器连入电路中的电阻从最大到为0，根据分压原理，电压表示数从最大到变为0，由图乙知，P在b点时，电压表示数为4V，对应的电流为0.2A；P在a点时，电压表示数为0V，对应的电流为0.6A，P在a点时，为灯的简单电路，由欧姆定律得出电源电压：；
（3）P在b点时，根据欧姆定律和电阻的串联，变阻器的最大电阻：，当滑片P滑到中点时，变阻器连入电路中的电阻：，根据电阻的串联和欧姆定律，此时电路中的电流：，灯的实际功率：．
答：（1）小灯泡正常发光时的电阻为20Ω；
（2）电源电压为6V；
（3）当滑片P滑到中点时，小灯泡L的实际功率是0.9W．
【点睛】
本题考查串联电路的规律、欧姆定律和电功率公式的运用，根据滑片的位置从图乙中找出对应的电压和电流值是关键．难点是滑动变阻器消耗电功率表达式的正确应用．
23、 (1)2.1W；(2)540J；(3)4Ω；8V。
【详解】(1)将B灯与一个滑动变阻器串联接在6V电源两端时，因串联电路中各处的电流相等，且滑动变阻器的功率和B灯功率相等，所以，由P＝I2R可知，定值电阻R与此时B灯泡的电阻相等，由U＝IR可知，
UB′＝UR＝×6V＝3V，
由图象可知，此时电路中的电流I＝0.7A，则滑动变阻器的功率：
PR＝URI＝3V×0.7A＝2.1W；
(2)将A、B并联接在6V电源两端时，因并联电路中各支路两端的电压相等，且额定电压下灯泡的实际功率和额定功率相等，所以，电路的总功率：
P＝PA+PB＝3W+6W＝9W，
由P＝可得，1min内电路消耗的电能：
W＝Pt＝9W×60s＝540J；
(3)由P＝UI可得，通过B灯的电流：
IB＝＝＝0.5A，
通过A灯泡的电流：
IA＝＝＝1A，
因为串联电路电流处处相等，并且保证两灯均安全的情况下，电路的电流：
IA＝IB＝0.5A，
由图象可知，此时A灯的电压：UA＝2V，UB＝6V，由欧姆定律可得，此时A灯电阻：
RA＝＝＝4Ω；
因为串联电路两端电压等于各部分电压之和，所以电源电压：
U＝UA+UB＝2V+6V＝8V。
答：(1)滑动变阻器的功率为2.1W；
(2)1min内电路消耗的电能为540J；
(3)A灯的电阻为4Ω，电源的电压为8V。
燃料
加热前液体温度/℃
燃料燃尽时液体温度/℃
燃料的热值/J/kg
1
15
35
2.4×106
2
15
25
？
