这是一份13欧姆定律的应用-I-U和I-R图像（填空题基础15题）--2023-2024学年上学期九年级期末物理重难点知识突破（通用版），共10页。试卷主要包含了填空题等内容，欢迎下载使用。
一、填空题

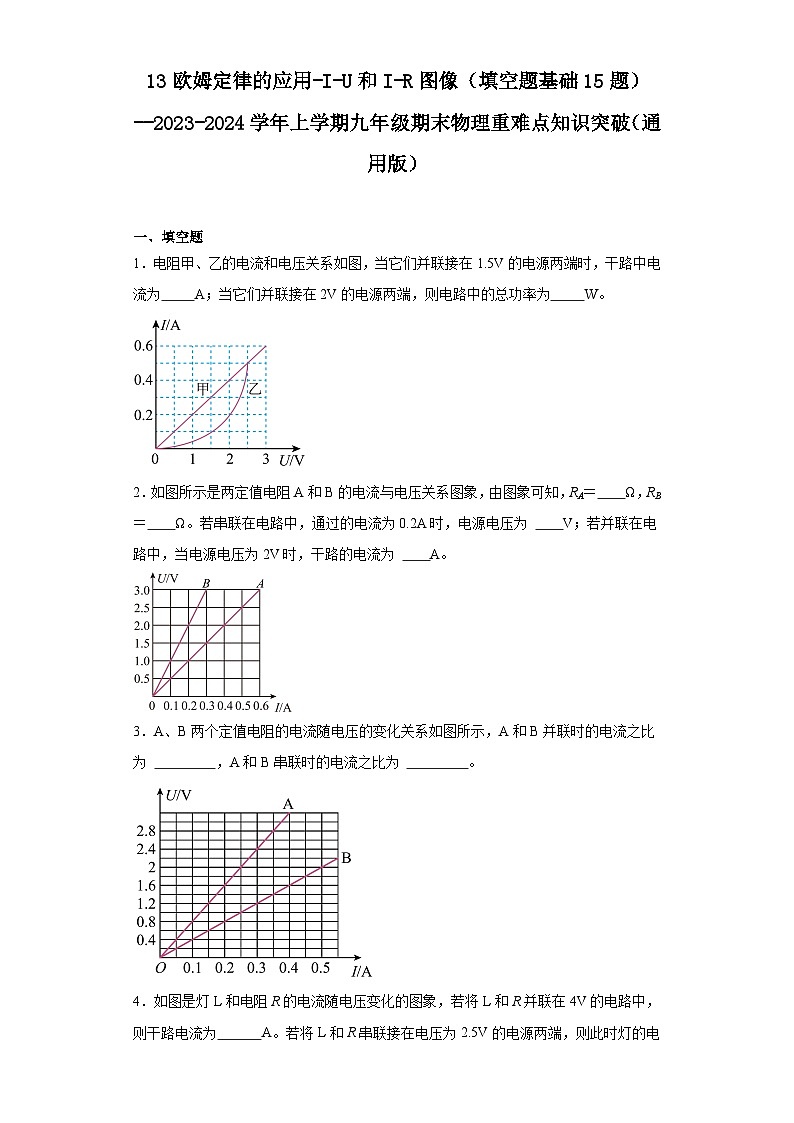

1．电阻甲、乙的电流和电压关系如图，当它们并联接在1.5V的电源两端时，干路中电流为 A；当它们并联接在2V的电源两端，则电路中的总功率为 W。
2．如图所示是两定值电阻A和B的电流与电压关系图象，由图象可知，RA＝ Ω，RB＝ Ω。若串联在电路中，通过的电流为0.2A时，电源电压为 V；若并联在电路中，当电源电压为2V时，干路的电流为 A。
3．A、B两个定值电阻的电流随电压的变化关系如图所示，A和B并联时的电流之比为 ，A和B串联时的电流之比为 。

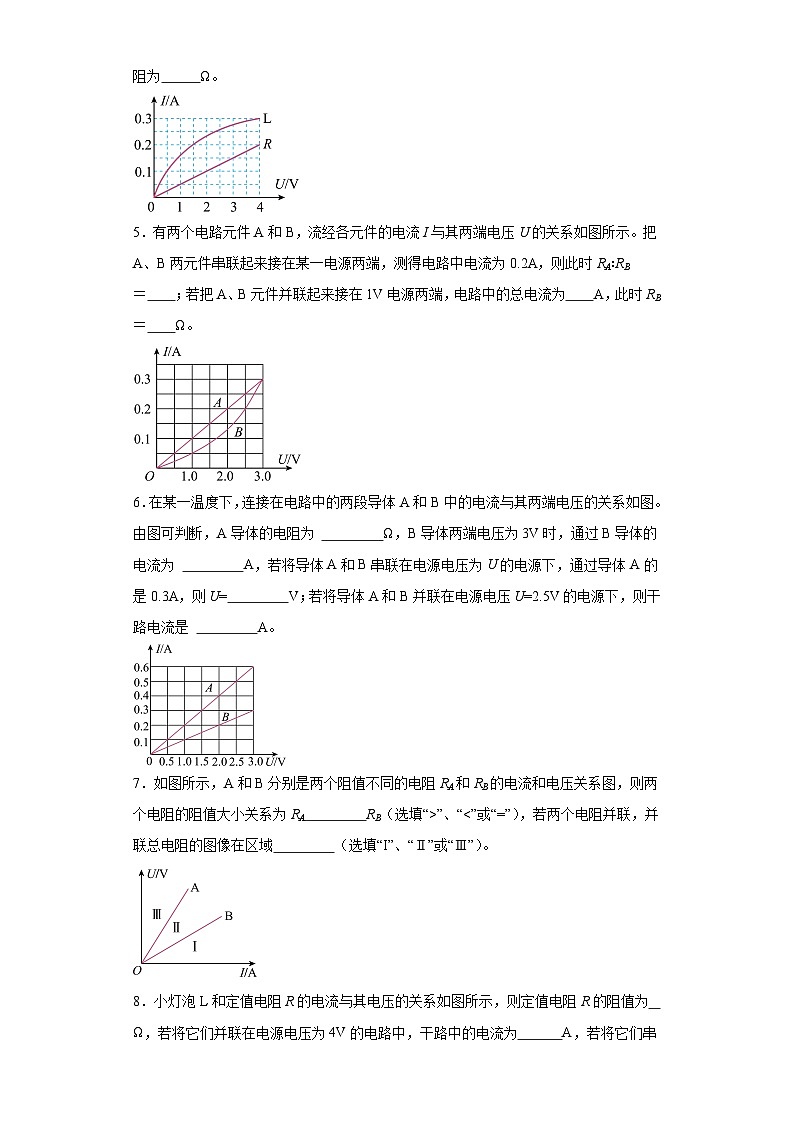

4．如图是灯L和电阻R的电流随电压变化的图象，若将L和R并联在4V的电路中，则干路电流为 A。若将L和R串联接在电压为2.5V的电源两端，则此时灯的电阻为 Ω。
5．有两个电路元件A和B，流经各元件的电流I与其两端电压U的关系如图所示。把A、B两元件串联起来接在某一电源两端，测得电路中电流为0.2A，则此时RA∶RB＝ ；若把A、B元件并联起来接在1V电源两端，电路中的总电流为 A，此时RB＝ Ω。
6．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图。由图可判断，A导体的电阻为 Ω，B导体两端电压为3V时，通过B导体的电流为 A，若将导体A和B串联在电源电压为U的电源下，通过导体A的是0.3A，则U= V；若将导体A和B并联在电源电压U=2.5V的电源下，则干路电流是 A。
7．如图所示，A和B分别是两个阻值不同的电阻RA和RB的电流和电压关系图，则两个电阻的阻值大小关系为RA RB（选填“>”、“<”或“=”），若两个电阻并联，并联总电阻的图像在区域 （选填“I”、“Ⅱ”或“Ⅲ”）。

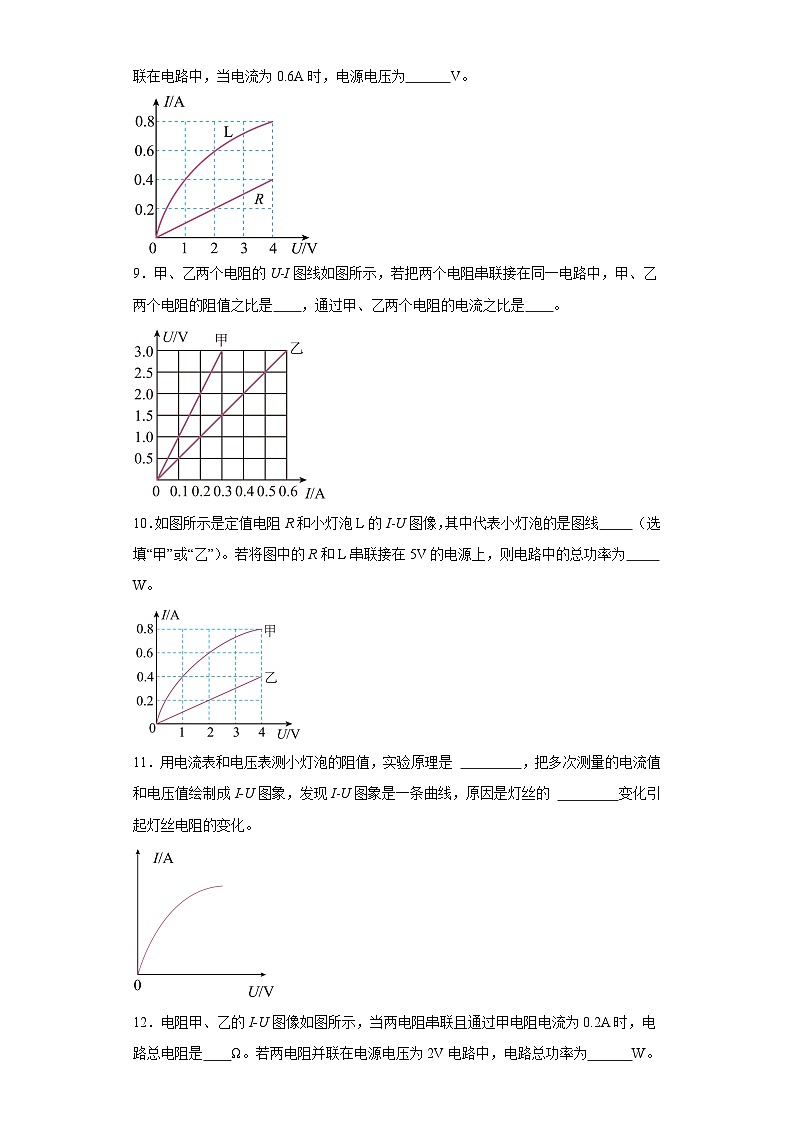

8．小灯泡L和定值电阻R的电流与其电压的关系如图所示，则定值电阻R的阻值为 Ω，若将它们并联在电源电压为4V的电路中，干路中的电流为 A，若将它们串联在电路中，当电流为0.6A时，电源电压为 V。
9．甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联接在同一电路中，甲、乙两个电阻的阻值之比是 ，通过甲、乙两个电阻的电流之比是 。
10．如图所示是定值电阻R和小灯泡L的I-U图像，其中代表小灯泡的是图线 （选填“甲”或“乙”）。若将图中的R和L串联接在5V的电源上，则电路中的总功率为 W。
11．用电流表和电压表测小灯泡的阻值，实验原理是 ，把多次测量的电流值和电压值绘制成I-U图象，发现I-U图象是一条曲线，原因是灯丝的 变化引起灯丝电阻的变化。
12．电阻甲、乙的I-U图像如图所示，当两电阻串联且通过甲电阻电流为0.2A时，电路总电阻是 Ω。若两电阻并联在电源电压为2V电路中，电路总功率为 W。
13．两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻值 乙的电阻值。
14．小灯泡L1、L2的I-U图象如图所示，将L1和L2串联接入电路；通过小灯泡的电流为0.5A，则该电路两端电压为 V，L1和L2消耗的电功率之比P1∶P2＝ 。
15．张华同学帮助实验老师拆封学校新购的一批仪器时，发现—只标有“6V 1A”专用灯泡说明书，带有一幅电流随电压变化的关系曲线，如图所示。
（1） 图片说明，随着灯泡两端电压的增大，通过灯泡的电流是 。（选填“增大”、“减小”或“不变”）的，灯丝的电阻值是 （选填“增大”、“减小”或“不变”）的；
（2） 灯泡正常发光时，灯丝的阻值是 。
参考答案：
1． 0.4 1.2
【详解】[1]当它们并联接在1.5V的电源两端时，因并联电路中各支路两端的电压相等，所以，两电阻两端的电压
U甲=U乙=U=1.5V
由图象可知，通过两电阻的电流分别为
I甲=0.3A
I乙=0.1A
因并联电路中干路电流等于各支路电流之和，所以，干路电流
I=I甲+I乙=0.3A+0.1A=0.4A
[2]当它们并联接在2V的电源两端时，它们两端的电压
U甲′=U乙′=U′=2V
由图象可知，通过两电阻的电流分别为
I甲′=0.4A
I乙′=0.2A
干路电流
I′=I甲′+I乙′=0.4A+0.2A=0.6A
则电路中消耗的总功率
P=U′I′=2V×0.6A=1.2W
2． 5 10 3 0.6
【详解】[1][2]若两电阻并联在2V电源时，由并联电路的电压特点可知，两电阻的电压都等于2V，由图象可知此时通过A的电流为0.4A，通过B的电流为0.2A，由欧姆定律可得，A、B的阻值分别为
[3]串联电路中的电流处处相等，若A、B串联在电路中，通过的电流为0.2A时，则通过A、B的电流均为0.2A，由图象可知，A、B两端的电压分别为1V和2V，根据串联电压特点可得，电源电压
U＝UA+UB＝1V+2V＝3V
[4]因为并联电路中干路电流等于各支路电流之和，所以，干路电流
I＝IA+IB＝0.4A+0.2A＝0.6A
3．
【详解】[1]由图象可知，当电流为0.1A时，此时A两端的电压为0.8V，则导体A的电阻为
当电流为0.1A时，此时B两端的电压为0.4V，故导体B的电阻为
当导体A、B并联时，两导体两端的电压相等，通过它们的电流之比
[2]当导体A、B串联时，通过它们的电流相等，则其电流之比为。
4． 0.5 5
【详解】（1）[1]将L和R并联在4V的电路中时，因并联电路中各支路两端的电压相等，所以，它们两端的电压为
由图象可知，通过它们的电流分别为IL=0.3A，IR=0.2A，因并联电路中干路电流等于各支路电流之和，所以，干路电流为
（2）[2]将L和R串联接在电压为2.5V的电源两端时，因串联电路中各处的电流相等，且总电压等于各分电压之和，所以，由图象可知，当I′=0.1A、UL′=0.5V、UR′=2V时符合，由可得，此时灯的电阻为
5． 4∶5 0.15 20
【详解】[1]由图象可知，两个导体串联接在某电源上，电路中的电流是0.2A时，UA＝2V，UB＝2.5V，两个元件的电阻之比为
[2][3]当将A和B并联后接在电压为1V的电源上时，由图可知，A的电流是0.1A，B的电流是0.05A，A和B并联在电路中，干路电流等于各支路的电流之和，干路电流
由欧姆定律得，RB的电阻
6． 5 0.3 4.5 0.75
【详解】[1]由图像可知，通过导体A、B两导体的电流与两端的电压成正比，所以A、B均为定值电阻，当A导体两端电压是3V时，过导体A的电流为0.6A，所以导体A的电阻为
[2]由图可知，当B导体两端电压是3V时，通过导体B的电流为0.3A。
[3]当A、B串联且通过导体A的电流是0.3A，根据串联电路电流处处相等，所以导体B的电流也是0.3A，由图像可得，当导体A的电流是0.3A时，电压为1.5V，当导体B的电流是0.3A时，电压为3V，再根据串联电路电源电压等于各用电器电压之和可得
[4]导体A、B并联在2.5V电压两端，根据并联电路各支路电压相等，所以导体A、B的电压都是2.5V，由图可得，当导体A的电压是2.5V 时，电流为0.5A，当导体B的电压是2.5V 时，电流为0.25A，再根据并联电路中干路电流电流等于各支路电流之和可得
7． > I
【详解】[1]由图像可知，相同的电压下，通过RA的电流较小，由的变形式可知，RA>RB。
[2]两个电阻并联后，总电阻比任何一个电阻都小，由可知，相同电压下，总电流比通过任何一个电阻的电流都大，即并联后总电阻的图像在区域I内。
8． 10 1.2 8
【详解】（1）[1]由图像可知，当定值电阻两端电压UR=4V时，通过定值电阻的电流为IR=0.4A，根据欧姆定律可得定值电阻R的阻值为
[2]将它们并联在电源电压为4V的电路中，根据并联电路的电压特点可知灯泡L和定值电阻R的电压均为4V，由图像可知此时通过灯泡和电阻的电流分别为0.8A、0.4A，因并联电路中干路电流等于各支路电流之和，所以干路电流为
I=IL+IR=0.8A+0.4A=1.2A
[3]将它们串联在电路中，当电流为0.6A时，根据串联电路的电流特点可知灯泡L和定值电阻R的电流均为0.6A，由图像知，此时灯泡两端电压UL=2V，根据U=IR可知此时定值电阻两端电压为
因串联电路总电压等于各部分电压之和，所以电源电压为
9． 2∶1 1∶1
【详解】[1]根据欧姆定律，结合图像可知
则甲、乙两个电阻的阻值之比是2∶1。
[2]根据串联电路的电流规律可知，串联电路电流处处相等，则通过甲、乙两个电阻的电流之比是1∶1。
10． 甲 2
【详解】[1]定值电阻R的阻值为定值，则它的I-U图像为过原点的直线，小灯泡的电阻随温度的变化而变化，阻值是变化的，则它的I-U图像为一条曲线，观察该图的甲乙，可知其中代表小灯泡的是图线甲。
[2]若将图中的R和L串联接在5V的电源上，串联电路的电流处处相等，流过R和L的电流是相等的，并且甲和乙电压之和为5V，由此观察两条图线，只有当电流为0.4A时，甲和乙的电压之和才为5V，才符合条件，这时，甲的电压为1V，乙的电压为4V，即小灯泡的电压为1V，定值电阻的电压为4V，电源电压为5V，电流为0.4A，根据电功率公式，可知，电路中的总功率
电路中的总功率为2W。
11． 温度
【详解】[1]用电流表和电压表测小灯泡的阻值，实验原理是：。
[2]发现小灯泡的I-U图线是一条曲线，根据欧姆定律可知，灯丝的电阻不是定值，原因是小灯泡的电阻随温度的变化而变化。
12． 15 1.2
【详解】[1]由图像可得，当甲乙串联且电流为0.2A时，电阻甲的电压为1V，电阻乙的电压为2V，由串联电路电压关系可得总电压为
U=U1+U2=1V+2V=3V
电路总电阻为
[2]当甲乙并联且电压为2V时，由图像可知甲乙的电流分别为0.4A、0.2A，由并联电路电流关系可知总电流为
此时电路总功率为
13．小于
【详解】由图像可知，当
时
根据欧姆定律可得，甲、乙的阻值分别为
所以甲的电阻值小于乙的电阻值。
14． 8 1∶3
【详解】[1]L1和L2串联接入电路，串联电路各处电流相等，由图可知通过小灯泡的电流为0.5A时，灯泡L1两端的电压为2V，灯泡L2两端的电压为6V，串联电路总电压等于各部分电压之和，所以该电路两端电压为
U＝U1+U2＝2V+6V＝8V
[2]串联电路各处电流相等，由P＝UI可得L1和L2消耗的电功率之比为
15． 增大 增大 6Ω
【详解】[1][2]由I-U图象可以看出，随灯泡两端电压增大，通过灯泡的电流增大；根据可求得，当灯泡两端的电压1V时，电流是0.3A，电阻为3.3Ω；当灯泡两端的电压是2V时，电流是0.5A，电阻为4Ω；当灯泡两端的电压是3V时，电流是0.7A，电阻为4.3Ω；所以灯泡两端的电压增大，电流也增大，同时电阻也增大。
[3]由I-U图象可知，灯泡额定电压U=6W，灯泡正常发光时，灯泡两端的实际电压
U实=U额=6W
对应的电流I=1.0A，此时灯泡电阻
一、填空题
1．电阻甲、乙的电流和电压关系如图，当它们并联接在1.5V的电源两端时，干路中电流为 A；当它们并联接在2V的电源两端，则电路中的总功率为 W。
2．如图所示是两定值电阻A和B的电流与电压关系图象，由图象可知，RA＝ Ω，RB＝ Ω。若串联在电路中，通过的电流为0.2A时，电源电压为 V；若并联在电路中，当电源电压为2V时，干路的电流为 A。
3．A、B两个定值电阻的电流随电压的变化关系如图所示，A和B并联时的电流之比为 ，A和B串联时的电流之比为 。
4．如图是灯L和电阻R的电流随电压变化的图象，若将L和R并联在4V的电路中，则干路电流为 A。若将L和R串联接在电压为2.5V的电源两端，则此时灯的电阻为 Ω。
5．有两个电路元件A和B，流经各元件的电流I与其两端电压U的关系如图所示。把A、B两元件串联起来接在某一电源两端，测得电路中电流为0.2A，则此时RA∶RB＝ ；若把A、B元件并联起来接在1V电源两端，电路中的总电流为 A，此时RB＝ Ω。
6．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图。由图可判断，A导体的电阻为 Ω，B导体两端电压为3V时，通过B导体的电流为 A，若将导体A和B串联在电源电压为U的电源下，通过导体A的是0.3A，则U= V；若将导体A和B并联在电源电压U=2.5V的电源下，则干路电流是 A。
7．如图所示，A和B分别是两个阻值不同的电阻RA和RB的电流和电压关系图，则两个电阻的阻值大小关系为RA RB（选填“>”、“<”或“=”），若两个电阻并联，并联总电阻的图像在区域 （选填“I”、“Ⅱ”或“Ⅲ”）。
8．小灯泡L和定值电阻R的电流与其电压的关系如图所示，则定值电阻R的阻值为 Ω，若将它们并联在电源电压为4V的电路中，干路中的电流为 A，若将它们串联在电路中，当电流为0.6A时，电源电压为 V。
9．甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联接在同一电路中，甲、乙两个电阻的阻值之比是 ，通过甲、乙两个电阻的电流之比是 。
10．如图所示是定值电阻R和小灯泡L的I-U图像，其中代表小灯泡的是图线 （选填“甲”或“乙”）。若将图中的R和L串联接在5V的电源上，则电路中的总功率为 W。
11．用电流表和电压表测小灯泡的阻值，实验原理是 ，把多次测量的电流值和电压值绘制成I-U图象，发现I-U图象是一条曲线，原因是灯丝的 变化引起灯丝电阻的变化。
12．电阻甲、乙的I-U图像如图所示，当两电阻串联且通过甲电阻电流为0.2A时，电路总电阻是 Ω。若两电阻并联在电源电压为2V电路中，电路总功率为 W。
13．两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻值 乙的电阻值。
14．小灯泡L1、L2的I-U图象如图所示，将L1和L2串联接入电路；通过小灯泡的电流为0.5A，则该电路两端电压为 V，L1和L2消耗的电功率之比P1∶P2＝ 。
15．张华同学帮助实验老师拆封学校新购的一批仪器时，发现—只标有“6V 1A”专用灯泡说明书，带有一幅电流随电压变化的关系曲线，如图所示。
（1） 图片说明，随着灯泡两端电压的增大，通过灯泡的电流是 。（选填“增大”、“减小”或“不变”）的，灯丝的电阻值是 （选填“增大”、“减小”或“不变”）的；
（2） 灯泡正常发光时，灯丝的阻值是 。
参考答案：
1． 0.4 1.2
【详解】[1]当它们并联接在1.5V的电源两端时，因并联电路中各支路两端的电压相等，所以，两电阻两端的电压
U甲=U乙=U=1.5V
由图象可知，通过两电阻的电流分别为
I甲=0.3A
I乙=0.1A
因并联电路中干路电流等于各支路电流之和，所以，干路电流
I=I甲+I乙=0.3A+0.1A=0.4A
[2]当它们并联接在2V的电源两端时，它们两端的电压
U甲′=U乙′=U′=2V
由图象可知，通过两电阻的电流分别为
I甲′=0.4A
I乙′=0.2A
干路电流
I′=I甲′+I乙′=0.4A+0.2A=0.6A
则电路中消耗的总功率
P=U′I′=2V×0.6A=1.2W
2． 5 10 3 0.6
【详解】[1][2]若两电阻并联在2V电源时，由并联电路的电压特点可知，两电阻的电压都等于2V，由图象可知此时通过A的电流为0.4A，通过B的电流为0.2A，由欧姆定律可得，A、B的阻值分别为
[3]串联电路中的电流处处相等，若A、B串联在电路中，通过的电流为0.2A时，则通过A、B的电流均为0.2A，由图象可知，A、B两端的电压分别为1V和2V，根据串联电压特点可得，电源电压
U＝UA+UB＝1V+2V＝3V
[4]因为并联电路中干路电流等于各支路电流之和，所以，干路电流
I＝IA+IB＝0.4A+0.2A＝0.6A
3．
【详解】[1]由图象可知，当电流为0.1A时，此时A两端的电压为0.8V，则导体A的电阻为
当电流为0.1A时，此时B两端的电压为0.4V，故导体B的电阻为
当导体A、B并联时，两导体两端的电压相等，通过它们的电流之比
[2]当导体A、B串联时，通过它们的电流相等，则其电流之比为。
4． 0.5 5
【详解】（1）[1]将L和R并联在4V的电路中时，因并联电路中各支路两端的电压相等，所以，它们两端的电压为
由图象可知，通过它们的电流分别为IL=0.3A，IR=0.2A，因并联电路中干路电流等于各支路电流之和，所以，干路电流为
（2）[2]将L和R串联接在电压为2.5V的电源两端时，因串联电路中各处的电流相等，且总电压等于各分电压之和，所以，由图象可知，当I′=0.1A、UL′=0.5V、UR′=2V时符合，由可得，此时灯的电阻为
5． 4∶5 0.15 20
【详解】[1]由图象可知，两个导体串联接在某电源上，电路中的电流是0.2A时，UA＝2V，UB＝2.5V，两个元件的电阻之比为
[2][3]当将A和B并联后接在电压为1V的电源上时，由图可知，A的电流是0.1A，B的电流是0.05A，A和B并联在电路中，干路电流等于各支路的电流之和，干路电流
由欧姆定律得，RB的电阻
6． 5 0.3 4.5 0.75
【详解】[1]由图像可知，通过导体A、B两导体的电流与两端的电压成正比，所以A、B均为定值电阻，当A导体两端电压是3V时，过导体A的电流为0.6A，所以导体A的电阻为
[2]由图可知，当B导体两端电压是3V时，通过导体B的电流为0.3A。
[3]当A、B串联且通过导体A的电流是0.3A，根据串联电路电流处处相等，所以导体B的电流也是0.3A，由图像可得，当导体A的电流是0.3A时，电压为1.5V，当导体B的电流是0.3A时，电压为3V，再根据串联电路电源电压等于各用电器电压之和可得
[4]导体A、B并联在2.5V电压两端，根据并联电路各支路电压相等，所以导体A、B的电压都是2.5V，由图可得，当导体A的电压是2.5V 时，电流为0.5A，当导体B的电压是2.5V 时，电流为0.25A，再根据并联电路中干路电流电流等于各支路电流之和可得
7． > I
【详解】[1]由图像可知，相同的电压下，通过RA的电流较小，由的变形式可知，RA>RB。
[2]两个电阻并联后，总电阻比任何一个电阻都小，由可知，相同电压下，总电流比通过任何一个电阻的电流都大，即并联后总电阻的图像在区域I内。
8． 10 1.2 8
【详解】（1）[1]由图像可知，当定值电阻两端电压UR=4V时，通过定值电阻的电流为IR=0.4A，根据欧姆定律可得定值电阻R的阻值为
[2]将它们并联在电源电压为4V的电路中，根据并联电路的电压特点可知灯泡L和定值电阻R的电压均为4V，由图像可知此时通过灯泡和电阻的电流分别为0.8A、0.4A，因并联电路中干路电流等于各支路电流之和，所以干路电流为
I=IL+IR=0.8A+0.4A=1.2A
[3]将它们串联在电路中，当电流为0.6A时，根据串联电路的电流特点可知灯泡L和定值电阻R的电流均为0.6A，由图像知，此时灯泡两端电压UL=2V，根据U=IR可知此时定值电阻两端电压为
因串联电路总电压等于各部分电压之和，所以电源电压为
9． 2∶1 1∶1
【详解】[1]根据欧姆定律，结合图像可知
则甲、乙两个电阻的阻值之比是2∶1。
[2]根据串联电路的电流规律可知，串联电路电流处处相等，则通过甲、乙两个电阻的电流之比是1∶1。
10． 甲 2
【详解】[1]定值电阻R的阻值为定值，则它的I-U图像为过原点的直线，小灯泡的电阻随温度的变化而变化，阻值是变化的，则它的I-U图像为一条曲线，观察该图的甲乙，可知其中代表小灯泡的是图线甲。
[2]若将图中的R和L串联接在5V的电源上，串联电路的电流处处相等，流过R和L的电流是相等的，并且甲和乙电压之和为5V，由此观察两条图线，只有当电流为0.4A时，甲和乙的电压之和才为5V，才符合条件，这时，甲的电压为1V，乙的电压为4V，即小灯泡的电压为1V，定值电阻的电压为4V，电源电压为5V，电流为0.4A，根据电功率公式，可知，电路中的总功率
电路中的总功率为2W。
11． 温度
【详解】[1]用电流表和电压表测小灯泡的阻值，实验原理是：。
[2]发现小灯泡的I-U图线是一条曲线，根据欧姆定律可知，灯丝的电阻不是定值，原因是小灯泡的电阻随温度的变化而变化。
12． 15 1.2
【详解】[1]由图像可得，当甲乙串联且电流为0.2A时，电阻甲的电压为1V，电阻乙的电压为2V，由串联电路电压关系可得总电压为
U=U1+U2=1V+2V=3V
电路总电阻为
[2]当甲乙并联且电压为2V时，由图像可知甲乙的电流分别为0.4A、0.2A，由并联电路电流关系可知总电流为
此时电路总功率为
13．小于
【详解】由图像可知，当
时
根据欧姆定律可得，甲、乙的阻值分别为
所以甲的电阻值小于乙的电阻值。
14． 8 1∶3
【详解】[1]L1和L2串联接入电路，串联电路各处电流相等，由图可知通过小灯泡的电流为0.5A时，灯泡L1两端的电压为2V，灯泡L2两端的电压为6V，串联电路总电压等于各部分电压之和，所以该电路两端电压为
U＝U1+U2＝2V+6V＝8V
[2]串联电路各处电流相等，由P＝UI可得L1和L2消耗的电功率之比为
15． 增大 增大 6Ω
【详解】[1][2]由I-U图象可以看出，随灯泡两端电压增大，通过灯泡的电流增大；根据可求得，当灯泡两端的电压1V时，电流是0.3A，电阻为3.3Ω；当灯泡两端的电压是2V时，电流是0.5A，电阻为4Ω；当灯泡两端的电压是3V时，电流是0.7A，电阻为4.3Ω；所以灯泡两端的电压增大，电流也增大，同时电阻也增大。
[3]由I-U图象可知，灯泡额定电压U=6W，灯泡正常发光时，灯泡两端的实际电压
U实=U额=6W
对应的电流I=1.0A，此时灯泡电阻
