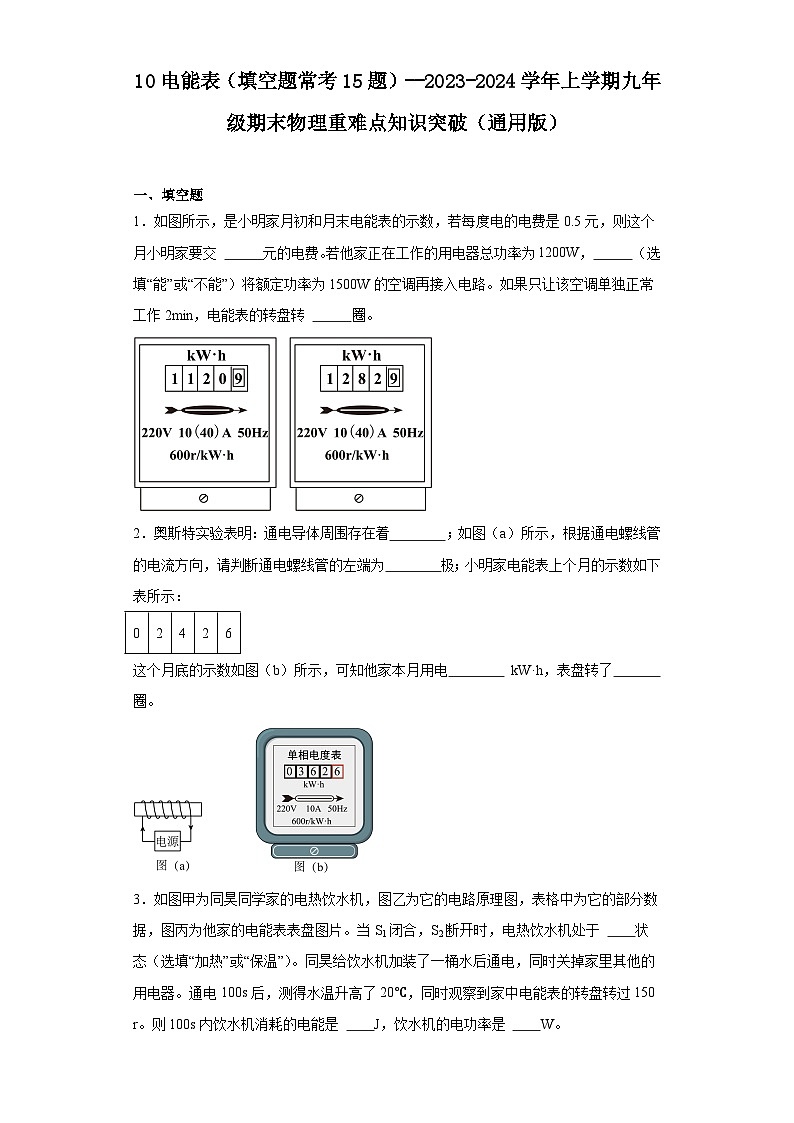

10电能表（填空题常考15题）--2023-2024学年上学期九年级期末物理重难点知识突破（通用版）

这是一份10电能表（填空题常考15题）--2023-2024学年上学期九年级期末物理重难点知识突破（通用版），共12页。试卷主要包含了填空题等内容，欢迎下载使用。

一、填空题
1．如图所示，是小明家月初和月末电能表的示数，若每度电的电费是0.5元，则这个月小明家要交 元的电费。若他家正在工作的用电器总功率为1200W， （选填“能”或“不能”）将额定功率为1500W的空调再接入电路。如果只让该空调单独正常工作2min，电能表的转盘转 圈。

2．奥斯特实验表明：通电导体周围存在着 ；如图（a）所示，根据通电螺线管的电流方向，请判断通电螺线管的左端为 极；小明家电能表上个月的示数如下表所示：
这个月底的示数如图（b）所示，可知他家本月用电 kW·h，表盘转了 圈。

3．如图甲为同昊同学家的电热饮水机，图乙为它的电路原理图，表格中为它的部分数据，图丙为他家的电能表表盘图片。当S1闭合，S2断开时，电热饮水机处于 状态（选填“加热”或“保温”）。同昊给饮水机加装了一桶水后通电，同时关掉家里其他的用电器。通电100s后，测得水温升高了20℃，同时观察到家中电能表的转盘转过150 r。则100s内饮水机消耗的电能是 J，饮水机的电功率是 W。

4．如图所示，是小明家的电能表以及该表某月初、月末的两次读数，电能表是测量 的仪器（选填“电功率”或“电功”）。由图可知，他家在该月消耗的电能为 ，他家现已接入用电器的总功率为2000W，还可以接入的用电器最大功率为 W；当他只让电视机单独工作3分钟，发现他家的电能表表盘转过30转，则电视机的实际功率为 W。
5．周末小红在家长陪同下进行“综合实践活动”：小红利用如图所示电能表测量家中电水壶的实际功率。①电水壶接入电路必须使用 （选填“两孔”或“三孔”）插座防止因金属外壳带电而发生触电。②小红将其它用电器全部关闭后，把电水壶接入电路，观察到电能表指示灯在2min内闪烁80次，则这个电水壶消耗的电能为 kW•h，实际功率为 W。
6．某电能表的表盘如图所示。用电时电能表的铝盘每转过300转，接在该电能表上的用电器消耗的电能是 J。

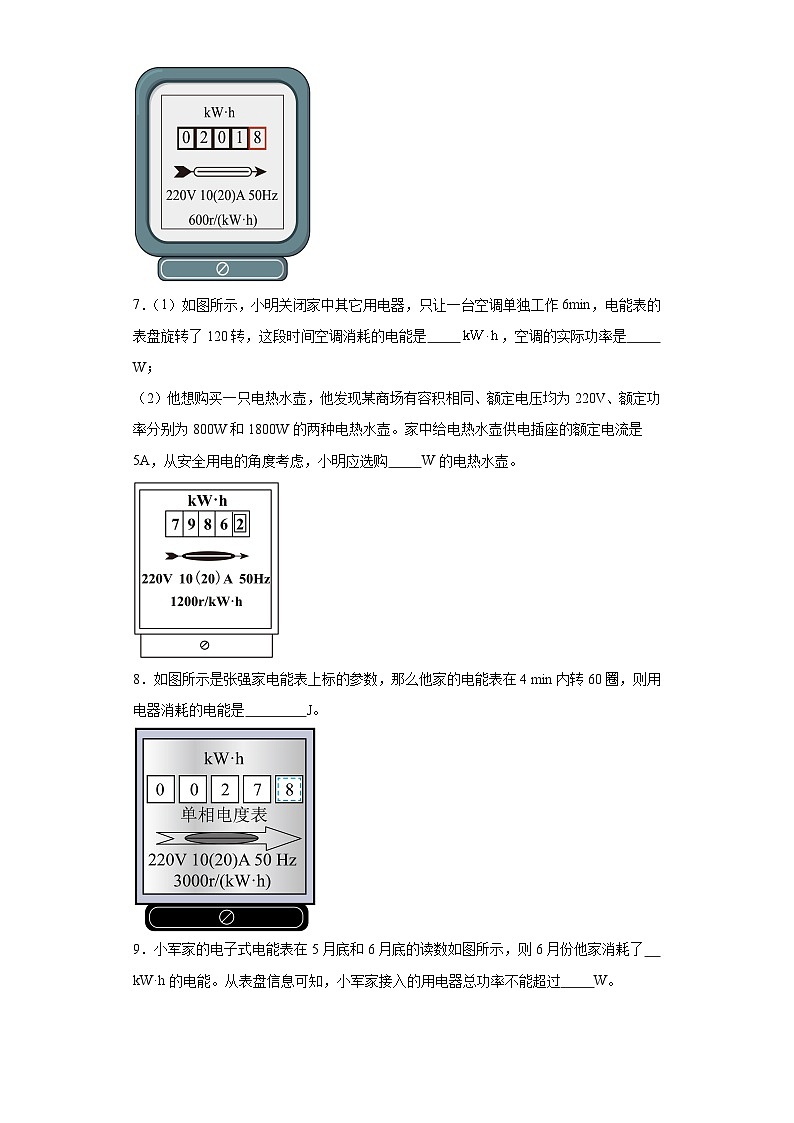

7．（1）如图所示，小明关闭家中其它用电器，只让一台空调单独工作6min，电能表的表盘旋转了120转，这段时间空调消耗的电能是 ，空调的实际功率是 W；
（2）他想购买一只电热水壶，他发现某商场有容积相同、额定电压均为220V、额定功率分别为800W和1800W的两种电热水壶。家中给电热水壶供电插座的额定电流是5A，从安全用电的角度考虑，小明应选购 W的电热水壶。
8．如图所示是张强家电能表上标的参数，那么他家的电能表在4 min内转60圈，则用电器消耗的电能是 J。
9．小军家的电子式电能表在5月底和6月底的读数如图所示，则6月份他家消耗了 kW·h的电能。从表盘信息可知，小军家接入的用电器总功率不能超过 W。
10．家用电饭煲有加热和保温两个挡位，其简化电路如图所示。电阻R1=44Ω，R2=2156Ω。当开关S接 时，电饭煲处于保温状态，保温功率为 W。电饭煲内的电热丝通电一段时间后变得很烫，而与电饭煲连接的导线却不怎么热，主要是因为导线 ，产生的热量少。若电饭煲正常工作1h，使标有“1000imp/（kW·h）”的电能表指示灯闪烁640次，消耗的电能为 。
11．甲、乙两个外表相同的灯泡（灯丝材料和长度也相同），它们的铭牌上分别标有“PZ220-25”和“PZ220-100”，则这两个灯泡中 （填“甲”或“乙”）灯的灯丝粗一些。家庭电路中的电能表是用来计量用电器消耗的 （填“电流”、“电功率”或“电能”）的仪表。如图所示是某家庭使用的电能表的表盘，当电路中只有一个用电器单独工作5min，电能表的转盘刚好转过10圈，则这个用电器是 （填“空调”、“电冰箱”或“台灯”）。
12．某电能表表盘上标有3000r/(kW·h)字样，用该电能表和手表来测算某电灯的电功率，当家中只有该灯泡工作时，发现转盘转15转用了3min，则这只电灯的电功率是 W，一台四冲程柴油机飞轮的转速为2400r/min，在1s内此柴油机对外做功 次。
13．为了更好落实“双减”政策，河东区教育和体育局对课后服务进行了统一管理。课后服务1.5h的时间内，某教室一台功率为3000W的空调正常工作，能让下图所示的电能表的转盘转 转。
14．小华家上个月家里的电费缴费单基数是，现在他家电子式电能表的表盘示数如图所示，则到目前为止，他家本月消耗的电能是 ；小华想利用这个电能表测量家里电热水器的电功率，于是他关闭了家中其它用电器，只让电热水器工作。在测量中他记录了该电能表的指示灯在4min内闪烁320次，则该热水器的实际功率是 W。
15．小明4月底观察到自己家里的电能表如图所示，当他5月底再观察时，发现电能表示数为 则他家5月份消耗的电能为 kW·h；如果他家目前正在工作的用电器总功率为3200W，那么 （选填“能”或“不能”）将额定功率1500W的空调再接入电路。
0
2
4
2
6
水桶容量
20L
热水箱容量
2L
额定电压
220V
参考答案：
1． 81 能 30
【详解】[1]小明家这月用电量为
这个月要交电费
[2]由电能表表盘知，电能表的工作电压是220V，允许通过的最大电流为40A，所以他家电能表同时允许接入用电器最大总电功率
再将空调接入电路，总电功率
所以能将额定功率为1500W的空调再接入电路。
[3]“”表示每消耗的电能电能表的转盘转600r，只让空调单独正常工作2min消耗的电能
电能表转盘转数
2． 磁场 S 120 72000
【详解】[1]奥斯特通过实验说明电流周围存在磁场，磁场方向跟电流方向有关。
[2]根据安培定则，大拇指指向右端，故右端为N极，则左端为S极。
[3]如图b，电能表读数为362.6 kW·h，而月初电能表读数为242.6 kW·h，故他家本月用电为
362.6 kW·h﹣242.6 kW·h＝120 kW·h
[4]表盘转了
3． 保温 1.8×105 1800
【详解】[1]当S1闭合，S2断开时，两个电热丝串联接入电路，此时电路总电阻较大，根据，此时电热饮水机功率较小，处于保温状态。
[2]观察到家中电能表的转盘转过150 r，则100s内饮水机消耗的电能是
[3]该饮水机的电功率为
4． 电功 300 200 200
【详解】[1]电能表是测量电能消耗多少的仪器，而电流做功的过程将电能转化为其他形式的能。
[2]由图知，小明家在该月消耗的电能
[3]电能表上“220V”表示这个电能表的工作电压，“10A”表示平时工作时电能表允许通过的最大电流，则他家电能表允许同时使用的用电器的最大总功率
P最大=UI最大=220V×10A=2200W
还可以接入的用电器最大功率
[4]表示的是电路中每消耗的电能，电能表的转盘转过3000r，电能表转盘转动30转时，该电视机消耗的电能
电视机的工作时间
t=3min=0.05h
该电视机的实际功率
5． 三孔 0.025 750
【详解】[1]电水壶的外壳是金属，为了用电安全，必须接地，应使用三孔插座。
[2][3]3200imp/kW•h表示电路中用电器每消耗1kW•h的电能，电能表的指示灯闪烁3200次，则电能表的指示灯闪烁80次时，电水壶消耗的电能为
所以电水壶的功率为
6．
【详解】用电时电能表的铝盘每转过300转，接在该电能表上的用电器消耗的电能是
7． 0.1 1000 800
【详解】（1）[1][2]转盘转过120转，空调机消耗的电能为
该空调的功率为
（2）[3]额定功率为800W电热水壶的额定电流为
额定功率为1800W电热水壶的额定电流为
室内插座的额定电流是5A，额定功率为1800W电热水壶的额定电流大于插座的额定电流，额定功率为800W电热水壶的额定电流小于插座的额定电流，所以应该选用800W的。
8．
【详解】用电器消耗的电能是
9． 180.5 4400
【详解】[1]由图可知，5月底电能表的示数为5837.3kW·h，6月底电能表的示数为6017.8kW·h。故6月份消耗的电能
[2]当电流取最大值时，此时功率最大。因此用电器总功率不能超过
10． 2 22 电阻小 0.64kW·h
【详解】[1][2]由电路图可知，开关与触点1连通时，电路为R1的简单电路，电路的总电阻最小，电源的电压一定时，由可知，此时电路的总功率最大，电饭煲处于加热状态；开关与触点2连通时，R1与R2串联，电路的总电阻最大，电路的总功率最小，电饭煲处于保温状态。保温的功率为
[3]电热丝与电饭煲连接的导线是串联的，所以电流和通电时间都相同，根据公式Q=I2Rt可知，电热丝通电一段时间后变得很烫，而与电饭煲连接的导线却不怎么热，主要是因为导线电阻小。
[4]电饭煲正常工作1小时，使标有“1000imp/（kW·h）”的电能表指示灯闪烁640次，则消耗的电能为
11． 乙 电能 电冰箱
【详解】[1]甲、乙两个外表相同的灯泡（灯丝材料和长度也相同），它们的铭牌上分别标有“PZ220-25”和“PZ220-100”，则两灯泡的额定电压为220V，额定功率分别为25W、100W。由可知，甲灯泡灯丝的电阻大于乙灯泡灯丝的电阻。导体的电阻跟导体的材料、横截面积、长度有关，材料相同时，横截面积越小、长度越大，电阻越大。由于甲乙灯泡的灯丝材料和长度相同，所以乙灯的灯丝横截面积更大，即粗一些。
[2]家庭电路中的电能表安装在进户线之后，总开关之前，是用来计量用电器消耗的电能的仪表。
[3]由图可知，电能表的转盘刚好转过10圈，用电器消耗的电能是
这个用电器的功率为
空调的功率约为1000W~3000W；台灯的功率约为40W~60W。电冰箱的功率约为90W~200W左右。因此这个用电器是电冰箱。
12． 100 20
【详解】[1]电能表转15转时电灯消耗电能
电灯的电功率
[2]一台柴油机飞轮的转速为
2400r/min=40r/s
则该柴油机每秒钟转40圈，完成20个工作循环，柴油机完成80个冲程，对外做20次功。
13．2700
【详解】1.5h的时间功率为3000W的空调消耗的电能
电能表的转盘转过的转数
14． 40 1500
【详解】[1]由图知，电能表的示数为，小华家本月消耗的电能为
[2]热水器消耗的电能为
该热水器的实际功率为
15． 150 能
【详解】[1]电能表是测量用电器消耗电能的仪表；5月份他家消耗的电能
[2]由电能表参数可知，10A为电能表的标定电流，40A为电能表平时工作允许通过的最大电流，为了用电安全，小明家里同时工作的用电器总功率不能超过
目前正在工作的用电器总功率为3200W，电能表还能允许接入用电器的电功率为
所以能接入额定功率1500W的空调。
