这是一份粤教版 (2019)选择性必修 第二册第二节 传感器的应用当堂检测题，文件包含粤教版高中物理选择性必修第二册课时分层作业16传感器的应用用传感器制作自动控制装置含答案docx、粤教版高中物理选择性必修第二册课时分层作业16答案docx等2份试卷配套教学资源，其中试卷共11页， 欢迎下载使用。

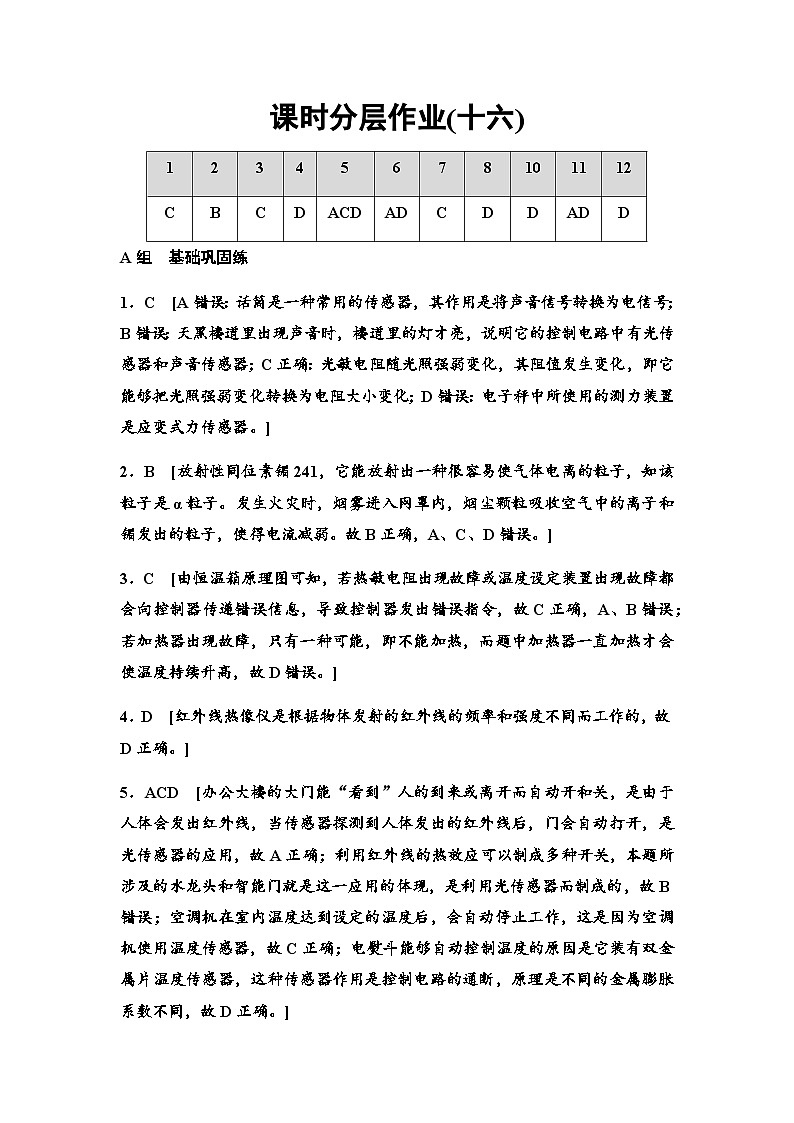

1．C [A错误：话筒是一种常用的传感器，其作用是将声音信号转换为电信号；B错误：天黑楼道里出现声音时，楼道里的灯才亮，说明它的控制电路中有光传感器和声音传感器；C正确：光敏电阻随光照强弱变化，其阻值发生变化，即它能够把光照强弱变化转换为电阻大小变化；D错误：电子秤中所使用的测力装置是应变式力传感器。]
2．B [放射性同位素镅241，它能放射出一种很容易使气体电离的粒子，知该粒子是α粒子。发生火灾时，烟雾进入网罩内，烟尘颗粒吸收空气中的离子和镅发出的粒子，使得电流减弱。故B正确，A、C、D错误。]
3．C [由恒温箱原理图可知，若热敏电阻出现故障或温度设定装置出现故障都会向控制器传递错误信息，导致控制器发出错误指令，故C正确，A、B错误；若加热器出现故障，只有一种可能，即不能加热，而题中加热器一直加热才会使温度持续升高，故D错误。]
4．D [红外线热像仪是根据物体发射的红外线的频率和强度不同而工作的，故D正确。]
5．ACD [办公大楼的大门能“看到”人的到来或离开而自动开和关，是由于人体会发出红外线，当传感器探测到人体发出的红外线后，门会自动打开，是光传感器的应用，故A正确；利用红外线的热效应可以制成多种开关，本题所涉及的水龙头和智能门就是这一应用的体现，是利用光传感器而制成的，故B错误；空调机在室内温度达到设定的温度后，会自动停止工作，这是因为空调机使用温度传感器，故C正确；电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断，原理是不同的金属膨胀系数不同，故D正确。]

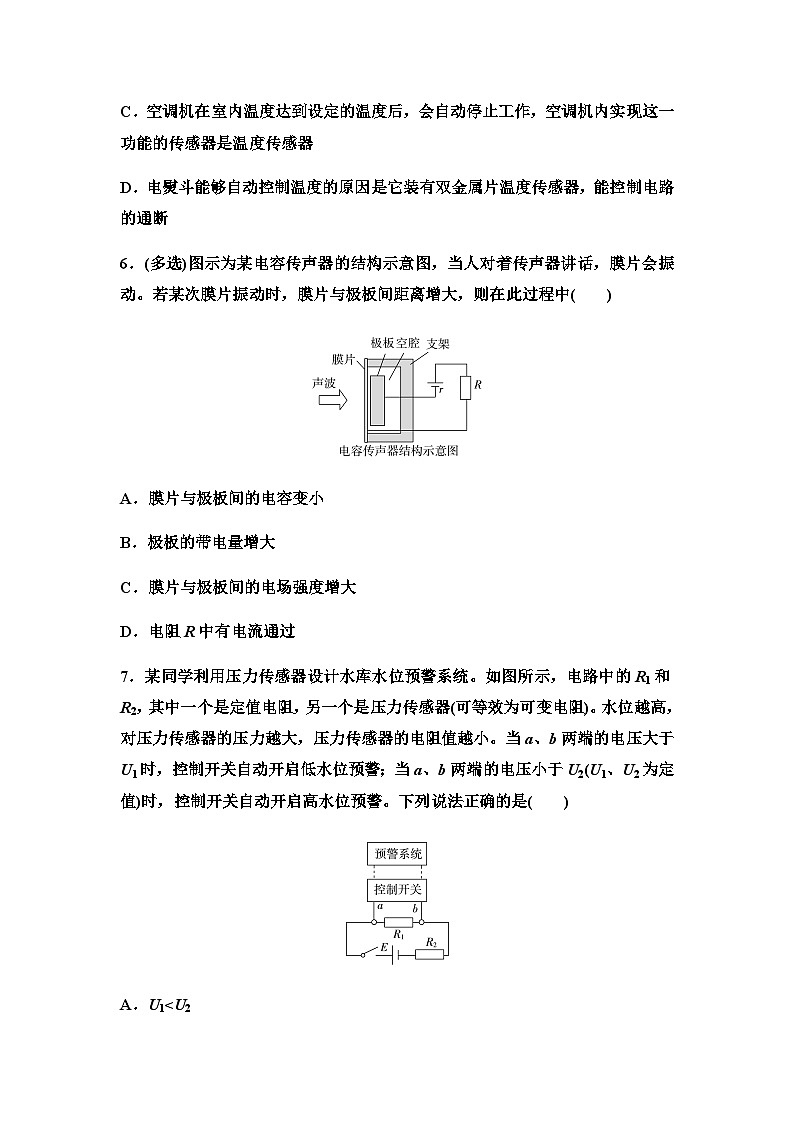

6．AD [当膜片与极板间距增大时，膜片与极板间的电容变小，A正确；由E＝Ud可知，膜片与极板间的电场强度减小，C错误；由Q＝CU可知，极板所带电荷量减少，电容器处于放电状态，有电流通过电阻R，B错误，D正确。]
7．C [当a、b两端的电压大于U1时，控制开关自动开启低水位预警，说明R1为压力传感器。当水位较低时，R1的电阻值比较大，则此时的电压更大，所以有U1>U2，故A、B错误；若定值电阻的阻值越大，则R1分到的电压越低，所以开启高水位预警的水位越低，且开启低水位预警的水位也越低，故C正确，D错误。]
8．D [日光充足时，电磁继电器把衔铁吸下，GH接入电路，可知控制电路的电流增大了，而蓄电池电动势不变，根据闭合电路欧姆定律可知，控制电路的电阻变小了，因此当日光充足时，光敏电阻R阻值减小了，故A错误；在电阻不变的情况下增加电源电动势，控制电路电流增大，电磁继电器会把衔铁吸下，路灯不亮，因此减少了路灯照明时间，故B错误；LED路灯的盏数不影响控制电路，若考虑蓄电池的容量，则并联更多的LED路灯亮起时会更快地消耗电能，反而会减少路灯的照明时间，故C错误；增大定值电阻R0，减小了控制电路的电流，增大了路灯照明时间，故D正确。]
9．解析：开关K按下前，S为断开，有电流经过发光二极管，故发光二极管是发光的。当按下开关K后，延时开关S闭合，二极管和R被短路，二极管不发光，由于延时开关S约1 min后断开，故电灯L能持续发光1 min，由于R为限流电阻，且二极管只要有很小的电流通过就能发光，故应满足R≫RL。
答案：发光的 1 熄灭的 ≫
B组 能力提升练
10．D [当滑片P向右移动时，滑动变阻器接入电路的阻值增大，电源电压不变，所以电磁铁电路中的电流减小，电磁铁的磁场减弱，磁敏电阻阻值减小，右边电路的外电路电阻减小，电流变大，路端电压减小，故灯泡L2变暗；由于通过L1支路的电流变大，故L1变亮，选项D正确。]
11．AD [从题图可以看出，如果通电前PTC的温度t＜t1，通电后由于发热的缘故，温度升高，致使电阻率减小，发热功率将进一步增大，形成正反馈效应，致使温度大于t1，随着温度的升高，电阻率也增大，功率将减小，形成负反馈效应，发热功率的减小制约了温度的进一步升高。从以上分析可知，t＜t1时，温度会升高；又工作温度不高于t2。故温控点在t1～t2，即温度保持在t1～t2间的某一值。故A、D正确。]
12．D [在t1～t2时间内，电流逐渐增大，说明压敏电阻的阻值逐渐减小，即压敏电阻受到的压力逐渐增大，由此可判断小车在向右做加速度逐渐增大的加速直线运动，故A、B错误；在t2～t3时间内，电流在较大数值上保持恒定，说明电阻保持一个较小值，即受到的压力保持恒定，说明小车在向右做匀加速直线运动，故C错误，D正确。]
13．解析：(1)光敏电阻的阻值随光照度变化的曲线如图甲所示。特点：光敏电阻的阻值随光的照度的增大非线性减小。
(2)控制开关自动启动照明系统，给1、2两端提供电压，要求当天色渐暗照度降低至1.0 lx时启动照明系统，此时光敏电阻阻值为20 kΩ，两端电压为2 V，电源电动势为3 V，所以应加上一个分压电阻，分压电阻阻值为10 kΩ，即选用R1，电路原理图如图乙所示。
答案：见解析
1
2
3
4
5
6
7
8
10
11
12
C
B
C
D
ACD
AD
C
D
D
AD
D
1．C [A错误：话筒是一种常用的传感器，其作用是将声音信号转换为电信号；B错误：天黑楼道里出现声音时，楼道里的灯才亮，说明它的控制电路中有光传感器和声音传感器；C正确：光敏电阻随光照强弱变化，其阻值发生变化，即它能够把光照强弱变化转换为电阻大小变化；D错误：电子秤中所使用的测力装置是应变式力传感器。]
2．B [放射性同位素镅241，它能放射出一种很容易使气体电离的粒子，知该粒子是α粒子。发生火灾时，烟雾进入网罩内，烟尘颗粒吸收空气中的离子和镅发出的粒子，使得电流减弱。故B正确，A、C、D错误。]
3．C [由恒温箱原理图可知，若热敏电阻出现故障或温度设定装置出现故障都会向控制器传递错误信息，导致控制器发出错误指令，故C正确，A、B错误；若加热器出现故障，只有一种可能，即不能加热，而题中加热器一直加热才会使温度持续升高，故D错误。]
4．D [红外线热像仪是根据物体发射的红外线的频率和强度不同而工作的，故D正确。]
5．ACD [办公大楼的大门能“看到”人的到来或离开而自动开和关，是由于人体会发出红外线，当传感器探测到人体发出的红外线后，门会自动打开，是光传感器的应用，故A正确；利用红外线的热效应可以制成多种开关，本题所涉及的水龙头和智能门就是这一应用的体现，是利用光传感器而制成的，故B错误；空调机在室内温度达到设定的温度后，会自动停止工作，这是因为空调机使用温度传感器，故C正确；电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断，原理是不同的金属膨胀系数不同，故D正确。]
6．AD [当膜片与极板间距增大时，膜片与极板间的电容变小，A正确；由E＝Ud可知，膜片与极板间的电场强度减小，C错误；由Q＝CU可知，极板所带电荷量减少，电容器处于放电状态，有电流通过电阻R，B错误，D正确。]
7．C [当a、b两端的电压大于U1时，控制开关自动开启低水位预警，说明R1为压力传感器。当水位较低时，R1的电阻值比较大，则此时的电压更大，所以有U1>U2，故A、B错误；若定值电阻的阻值越大，则R1分到的电压越低，所以开启高水位预警的水位越低，且开启低水位预警的水位也越低，故C正确，D错误。]
8．D [日光充足时，电磁继电器把衔铁吸下，GH接入电路，可知控制电路的电流增大了，而蓄电池电动势不变，根据闭合电路欧姆定律可知，控制电路的电阻变小了，因此当日光充足时，光敏电阻R阻值减小了，故A错误；在电阻不变的情况下增加电源电动势，控制电路电流增大，电磁继电器会把衔铁吸下，路灯不亮，因此减少了路灯照明时间，故B错误；LED路灯的盏数不影响控制电路，若考虑蓄电池的容量，则并联更多的LED路灯亮起时会更快地消耗电能，反而会减少路灯的照明时间，故C错误；增大定值电阻R0，减小了控制电路的电流，增大了路灯照明时间，故D正确。]
9．解析：开关K按下前，S为断开，有电流经过发光二极管，故发光二极管是发光的。当按下开关K后，延时开关S闭合，二极管和R被短路，二极管不发光，由于延时开关S约1 min后断开，故电灯L能持续发光1 min，由于R为限流电阻，且二极管只要有很小的电流通过就能发光，故应满足R≫RL。
答案：发光的 1 熄灭的 ≫
B组 能力提升练
10．D [当滑片P向右移动时，滑动变阻器接入电路的阻值增大，电源电压不变，所以电磁铁电路中的电流减小，电磁铁的磁场减弱，磁敏电阻阻值减小，右边电路的外电路电阻减小，电流变大，路端电压减小，故灯泡L2变暗；由于通过L1支路的电流变大，故L1变亮，选项D正确。]
11．AD [从题图可以看出，如果通电前PTC的温度t＜t1，通电后由于发热的缘故，温度升高，致使电阻率减小，发热功率将进一步增大，形成正反馈效应，致使温度大于t1，随着温度的升高，电阻率也增大，功率将减小，形成负反馈效应，发热功率的减小制约了温度的进一步升高。从以上分析可知，t＜t1时，温度会升高；又工作温度不高于t2。故温控点在t1～t2，即温度保持在t1～t2间的某一值。故A、D正确。]
12．D [在t1～t2时间内，电流逐渐增大，说明压敏电阻的阻值逐渐减小，即压敏电阻受到的压力逐渐增大，由此可判断小车在向右做加速度逐渐增大的加速直线运动，故A、B错误；在t2～t3时间内，电流在较大数值上保持恒定，说明电阻保持一个较小值，即受到的压力保持恒定，说明小车在向右做匀加速直线运动，故C错误，D正确。]
13．解析：(1)光敏电阻的阻值随光照度变化的曲线如图甲所示。特点：光敏电阻的阻值随光的照度的增大非线性减小。
(2)控制开关自动启动照明系统，给1、2两端提供电压，要求当天色渐暗照度降低至1.0 lx时启动照明系统，此时光敏电阻阻值为20 kΩ，两端电压为2 V，电源电动势为3 V，所以应加上一个分压电阻，分压电阻阻值为10 kΩ，即选用R1，电路原理图如图乙所示。
答案：见解析
1
2
3
4
5
6
7
8
10
11
12
C
B
C
D
ACD
AD
C
D
D
AD
D
