湖南省张家界市慈利县2020-2021学年九年级上学期期末考试物理试题

这是一份湖南省张家界市慈利县2020-2021学年九年级上学期期末考试物理试题，共8页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

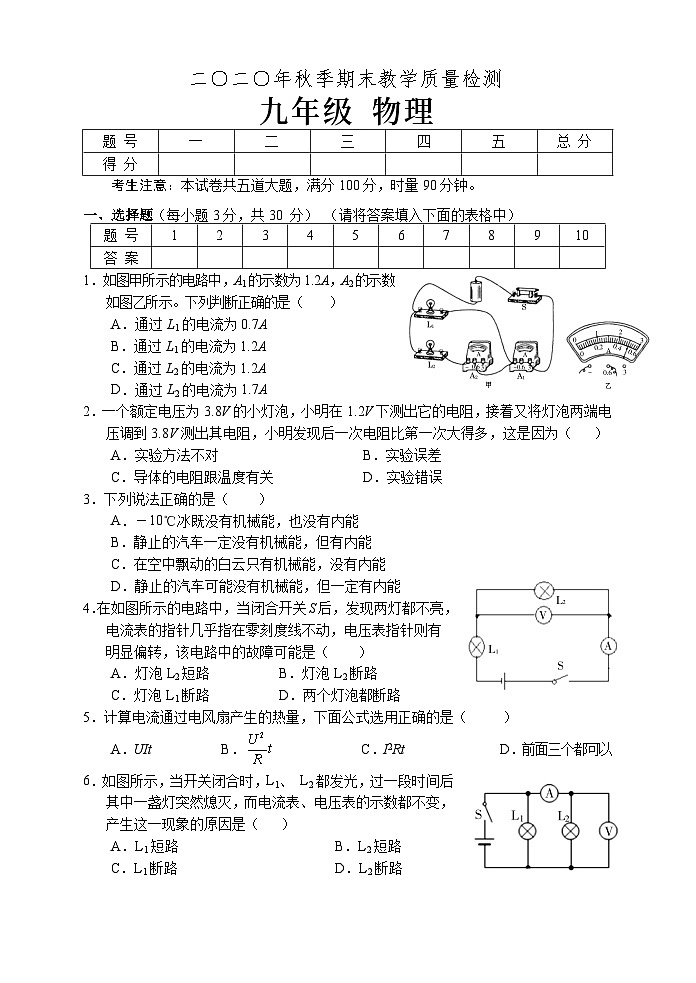

考生注意：本试卷共五道大题，满分100分，时量90分钟。
一、选择题（每小题3分，共30 分） （请将答案填入下面的表格中）
1．如图甲所示的电路中，A1 QUOTE 的示数为1.2A QUOTE ，A2 QUOTE 的示数如图乙所示。下列判断正确的是（ ）
A．通过L1 QUOTE 的电流为0.7A QUOTE
B．通过L1 QUOTE 的电流为1.2A QUOTE
C．通过L2 QUOTE 的电流为1.2A QUOTE
D．通过L2 QUOTE 的电流为1.7A QUOTE
2．一个额定电压为3.8V QUOTE 的小灯泡，小明在1.2V QUOTE 下测出它的电阻，接着又将灯泡两端电压调到3.8V QUOTE 测出其电阻，小明发现后一次电阻比第一次大得多，这是因为（ ）
A．实验方法不对B．实验误差
C．导体的电阻跟温度有关D．实验错误
3．下列说法正确的是（ ） QUOTE
A．－10℃ QUOTE 冰既没有机械能，也没有内能
B．静止的汽车一定没有机械能，但有内能
C．在空中飘动的白云只有机械能，没有内能
D．静止的汽车可能没有机械能，但一定有内能
4．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是（ ）
A．灯泡L2 QUOTE 短路B．灯泡L2 QUOTE 断路
C．灯泡L1 QUOTE 断路D．两个灯泡都断路
5．计算电流通过电风扇产生的热量，下面公式选用正确的是（ ）
A．UItB． QUOTE C．I2Rt QUOTE D．前面三个都可以
6．如图所示，当开关闭合时，L1 QUOTE 、 L2都发光，过一段时间后其中一盏灯突然熄灭，而电流表、电压表的示数都不变，产生这一现象的原因是（ ）
A．L1 QUOTE 短路B．L2 QUOTE 短路
C．L1 QUOTE 断路D．L2 QUOTE 断路

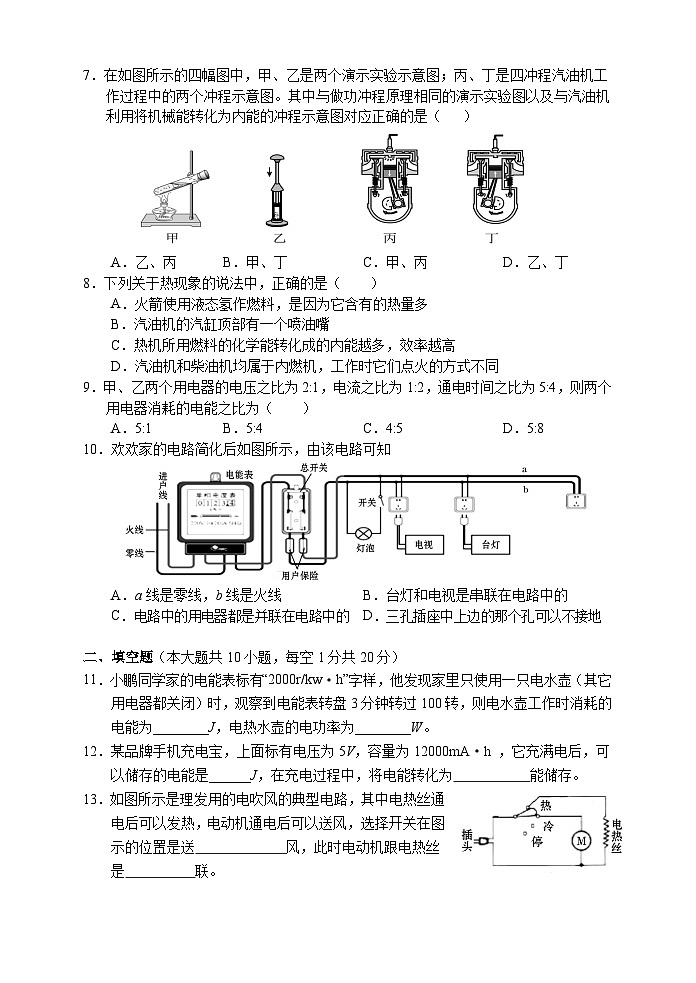

7．在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图。其中与做功冲程原理相同的演示实验图以及与汽油机利用将机械能转化为内能的冲程示意图对应正确的是（ ）

A．乙、丙B．甲、丁C．甲、丙D．乙、丁
8．下列关于热现象的说法中，正确的是（ ） QUOTE
A．火箭使用液态氢作燃料，是因为它含有的热量多
B．汽油机的汽缸顶部有一个喷油嘴
C．热机所用燃料的化学能转化成的内能越多，效率越高
D．汽油机和柴油机均属于内燃机，工作时它们点火的方式不同
9．甲、乙两个用电器的电压之比为2:1，电流之比为1:2，通电时间之比为5:4，则两个用电器消耗的电能之比为（ ） QUOTE
A．5:1B．5:4C．4:5D．5:8
10．欢欢家的电路简化后如图所示，由该电路可知

A．a线是零线，b线是火线B．台灯和电视是串联在电路中的
C．电路中的用电器都是并联在电路中的D．三孔插座中上边的那个孔可以不接地
二、填空题（本大题共10小题，每空1分共20分）
11．小鹏同学家的电能表标有“2000r/kw·h QUOTE ”字样，他发现家里只使用一只电水壶（其它用电器都关闭）时，观察到电能表转盘3分钟转过100转，则电水壶工作时消耗的电能为________J，电热水壶的电功率为________W。
12．某品牌手机充电宝，上面标有电压为5V，容量为12000mA·h QUOTE ，它充满电后，可以储存的电能是______J，在充电过程中，将电能转化为 能储存。
13．如图所示是理发用的电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，选择开关在图示的位置是送 风，此时电动机跟电热丝是 联。

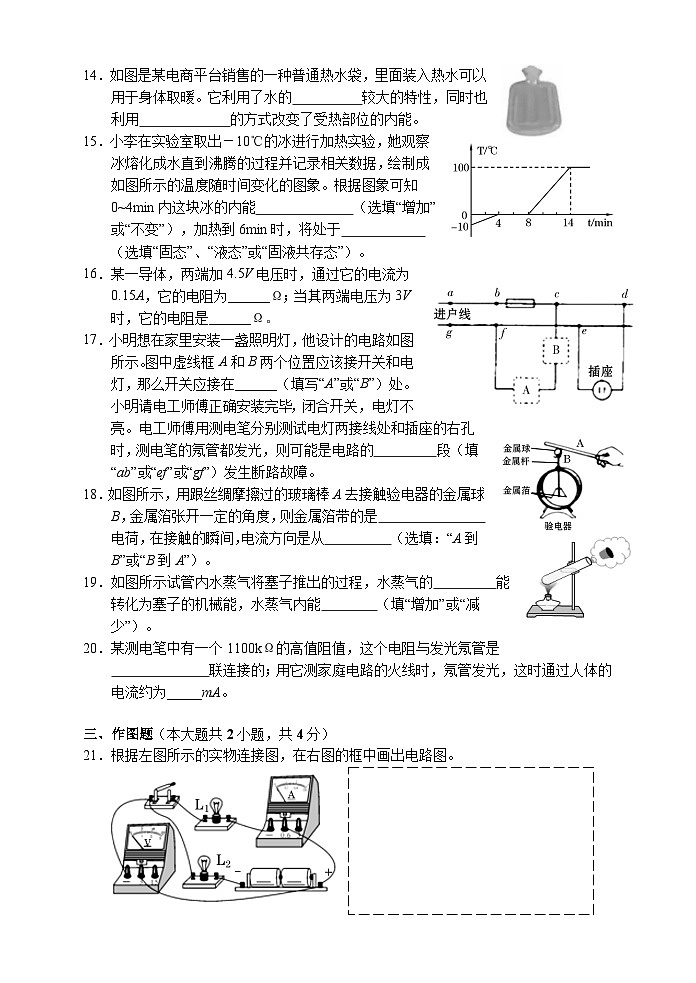

14．如图是某电商平台销售的一种普通热水袋，里面装入热水可以用于身体取暖。它利用了水的 较大的特性，同时也利用 的方式改变了受热部位的内能。
15．小李在实验室取出－10℃ QUOTE 的冰进行加热实验，她观察冰熔化成水直到沸腾的过程并记录相关数据，绘制成如图所示的温度随时间变化的图象。根据图象可知0~4min QUOTE 内这块冰的内能 （选填“增加”或“不变”），加热到6min时，将处于 QUOTE （选填“固态”、“液态”或“固液共存态”） QUOTE 。
16．某一导体，两端加4.5V QUOTE 电压时，通过它的电流为0.15A QUOTE ，它的电阻为______Ω QUOTE ；当其两端电压为3V时，它的电阻是______Ω。
17．小明想在家里安装一盏照明灯，他设计的电路如图所示。图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在______（填写“A”或“B”）处。小明请电工师傅正确安装完毕，闭合开关，电灯不亮。电工师傅用测电笔分别测试电灯两接线处和插座的右孔时，测电笔的氖管都发光，则可能是电路的 段（填“ab”或“ef”或“gf”）发生断路故障。
18．如图所示，用跟丝绸摩擦过的玻璃棒A去接触验电器的金属球B，金属箔张开一定的角度，则金属箔带的是 电荷，在接触的瞬间，电流方向是从（选填：“A到B”或“B到A”）。
19．如图所示试管内水蒸气将塞子推出的过程，水蒸气的 能转化为塞子的机械能，水蒸气内能 （填“增加”或“减少”）。
20．某测电笔中有一个1100kΩ QUOTE 的高值阻值，这个电阻与发光氖管是
联连接的；用它测家庭电路的火线时，氖管发光，这时通过人体的电流约为_____mA。
三、作图题（本大题共2小题，共4分）
21．根据左图所示的实物连接图，在右图的框中画出电路图。

22．如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。

四、实验探究题（本大题共3小题，23题10分，24题8分，25题8分，共26分）
23．在“测量小灯泡的电功率”实验中，实验器材有：电池组（3V QUOTE 不变）、电流表、电压表、小灯泡（额定电压2.5V） QUOTE 、滑动变阻器、开关、导线若干，实物电路如图甲所示。

QUOTE （1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2） QUOTE 连接好电路，闭合开关，调节滑动变阻器，发现小灯泡不亮，电压表示数始终为零，电流表示数变化明显。电路故障可能是 。
QUOTE （3）排除故障后进行实验，图乙是由实验数据描绘得到的小灯泡的I—U QUOTE 图象，则小灯泡额定功率是 W。小灯泡正常发光时，滑动变阻器接入电路的阻值是 Ω QUOTE 。
QUOTE （4）分析小灯泡的I—U QUOTE 图象，发现小灯泡灯丝的阻值随电压变化而变化，从本质上讲，引起小灯泡灯丝阻值变化的因素是 。
24．为了比较水和食用油的吸热能力，小凯使用相同的电加热器给水和食用油加热，如图所示，他得到如下数据：

QUOTE （1）从表中数据可知，水和食用油的________ QUOTE （选填“质量”或“体积”） QUOTE 相同。
QUOTE （2）加热5min时，食用油的温度比水的温度高，此时食用油吸收的热量________ QUOTE （选填“大于”“小于”或“等于”）水吸收的热量。
QUOTE （3）实验表明，在相同条件下吸热能力更强的是 QUOTE （选填“水”或“食用油”） QUOTE 。
QUOTE （4）假设实验过程中电加热器放出的热量全部被液体吸收，水的比热容 QUOTE C水=4.2×103J/(kg·℃)，则由上表可计算出食用油的比热容为 J/(kg·℃) QUOTE 。
25．如图所示是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置。 QUOTE 每组实验器材中，两透明容器密封着等量的空气，两密闭容器中都有一段电阻丝，加热前两U形管各液面的高度相同。实验时，分别将图甲和图乙中A、B两端接入电路进行实验。

QUOTE （1）实验中，通过__________________________反映电阻丝产生热量的多少；
QUOTE （2）若要探究电流产生热量与电阻的关系，应选择图______ QUOTE （选填“甲”或“乙”） QUOTE 实验装置，选择的理由是________________________________________________；
QUOTE （3）用另一组实验器材进行实验，得到的结论是_____________________________。
五、计算题（本大题共3小题，26题6分，27题6分，28题8分共20分）
26．在一标准大气压下，将50L的水从40℃ QUOTE 加热到沸点。求：
QUOTE （1）水需要吸收的热量
QUOTE （2）提供这些热量，需要完全燃烧焦炭的质量（q焦炭=3.0×107J/kg) QUOTE 。
27．小林用一个电流表和一个阻值为10Ω QUOTE 的电阻R0 QUOTE 来测某未知电阻R1 QUOTE 的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A QUOTE ；再同时闭合S、S1 QUOTE 时，电流表的示数为0.9A QUOTE ，电源电压不变，求：
QUOTE （1）电源电压；
（2）电阻R1的阻值。
28．图甲是小明家新买的电饭煲，它有加热和保温两种功能。图乙是其简化电路，R1 QUOTE 和R都是加热电阻。当S接a时，电饭煲加热；当S接b时，电饭煲保温。已知：电源电压为220V，R1=55Ω QUOTE ，加热时总功率与保温时总功率的关系为：P加热=5P保温 QUOTE 。某次加热米饭时，电饭煲内1kg米饭从12℃ QUOTE 加热到100℃ QUOTE 用了10min，[c米饭=4×103J/kg·℃] QUOTE 求这一过程中：
QUOTE （1）米饭吸收多少热量？
QUOTE （2）电饭煲的加热功率为多少？
QUOTE （3）电阻R的阻值为多少? QUOTE
QUOTE （4）若电饭煲的热效率为80% QUOTE ，加热这些米饭需要多长时间？ QUOTE
题 号
一
二
三
四
五
总 分
得 分
题 号
1
2
3
4
5
6
7
8
9
10
答 案
物质
质量/g QUOTE
初始温度/℃ QUOTE
加热时间/min QUOTE
最后温度/℃ QUOTE QUOTE
水
60
20
5
45
食用油
60
20
5
70
二○二○年秋季期末教学质量检测
九年级物理参考答案
1．A 2．C 3．D 4．B 5．C 6．C 7．B 8．D 9．B 10．C
11．1.8×105；1000 12．2.16×105 QUOTE ；化学 13．热 并 14．比热容 热传递
15．增加 固液共存态 16．30 30 17．B；gf 18．正 A到B
19．内 减少 20．串；0.2
21． 22.
23．（1） QUOTE ； QUOTE （2）小灯泡短路；（3）0.625 QUOTE ； 2；（4） QUOTE 温度
24．（1） QUOTE 质量； （2） QUOTE 等于； （3） QUOTE 水； （4）2.1×103 QUOTE
25．（1）U QUOTE 形管中液面高度差(的变化)；
QUOTE （2）甲；电阻不同，且通过的电流和通电时间相同；
QUOTE （3）电流通过导体产生的热量与通过导体的电流有关（ QUOTE 或在通电时间和导体电阻相同的情况下，通过导体的电流越大，产生的热量越多）
26．解：（1） QUOTE 水的体积V=50L=50dm3=0.05m3 QUOTE ，
由 QUOTE 得，水的质量：

在一标准大气压下，水的沸点t=100℃ QUOTE ，
则水需要吸收的热量：
Q吸=cm(t－t0)=4.2×103J/(kg·℃)×50kg×(100℃－40℃)=1.26×107J QUOTE ， QUOTE 。
QUOTE （2）由题意知，焦炭完全燃烧放出的热量：Q吸= Q吸=1.26×107J QUOTE ，
由Q放=mq QUOTE 得，需要完全燃烧焦炭的质量：
QUOTE m焦炭=。
答：（1）水需要吸收的热量为1.26×107J QUOTE ；
QUOTE （2）提供这些热量，需要完全燃烧焦炭的质量为0.42kg QUOTE 。
27．解：（1） QUOTE 只闭合S时，电路为R0 QUOTE 的简单电路，电流表测通过R0的电流，
由 QUOTE 可得，电源的电压： U=I0R0=0.6A×10Ω=6V QUOTE ；
QUOTE （2）同时闭合S、S1 QUOTE 时，R0 QUOTE 与 R1 QUOTE 并联，电流表测干路电流，
因并联电路中干路电流等于各支路电流之和，
所以，通过R1 QUOTE 的电流： QUOTE ，
因并联电路中各支路两端的电压相等，
所以，R1 QUOTE 的阻值： QUOTE 。
答：（1） QUOTE 电源电压为6V； QUOTE （2）电阻R1 QUOTE 的阻值为20Ω QUOTE 。
28．解：（1）米饭吸收的热量：
Q吸=℃）×1kg×(100℃－12℃)=3.52 ×105kg QUOTE ；
QUOTE （2）由图乙可知，加热时开关S接a，此时电路中只有电阻R1，所以电饭煲的加热功率为：P加热=；
QUOTE （3）由电路图可知，开关S接“b”时， R1 QUOTE 、 R2 QUOTE 串联；
开关S接“a”时，电路为R1 QUOTE 的简单电路
开关S接“b”时，电饭锅保温，则：U2=P保温R总 QUOTE -------①；
开关S接“a”时，电饭锅加热，则：U2=P加热R1 QUOTE -------②；
已知： P加热=5P保温 QUOTE -------③ QUOTE ，
根据①②③ QUOTE 可得：P保温R总=5P保温R1 QUOTE ；
所以，R总=5R1=5×55Ω=275Ω QUOTE ；
因串联电路中总电阻等于各分电阻之和，
所以R2的电阻值：R2= R总－R1=275Ω－55Ω=220Ω QUOTE ；
加热
QUOTE （4）由 QUOTE 得电饭锅消耗的电能： QUOTE ，
由 QUOTE 可得电饭锅需要的加热时间：。
答：（1） QUOTE 若电饭锅内装有1kg米饭，从25℃ QUOTE 加热到100℃ QUOTE ，米饭吸收的热量为3.52×105J QUOTE ；
（2）电饭煲的加热功率为880W；
（3） QUOTE 电阻R的阻值为220Ω QUOTE ；
（4） QUOTE 若电饭锅加热效率为80% QUOTE ，加热这些米饭需要的时间为500s。
