陕西省西安市高新一中2023-2024学年上学期九年级物理12月份月考试题

这是一份陕西省西安市高新一中2023-2024学年上学期九年级物理12月份月考试题，共8页。试卷主要包含了选择题，实验探究题 .，计算题等内容，欢迎下载使用。

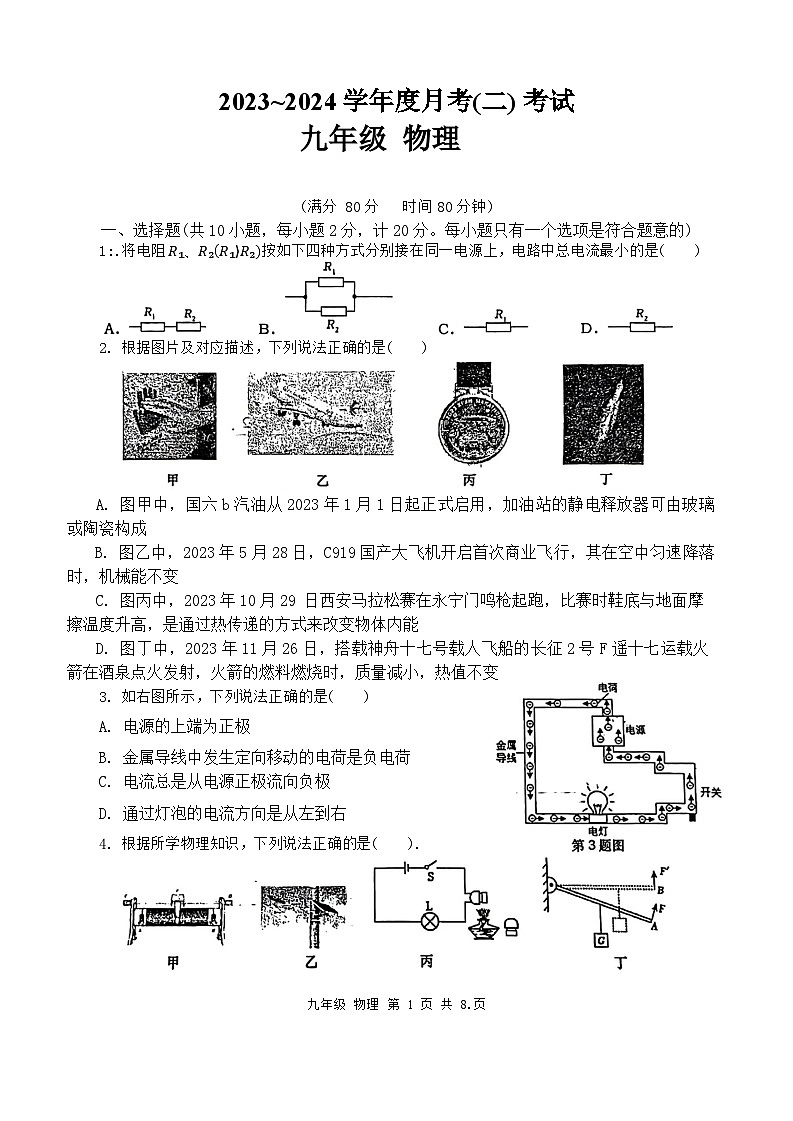

(满分 80分 时间80分钟)
一、选择题(共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的)
1:.将电阻 R₁、R₂R₁R₂)按如下四种方式分别接在同一电源上，电路中总电流最小的是( )
2. 根据图片及对应描述，下列说法正确的是( )
A. 图甲中，国六b汽油从2023年1月1日起正式启用，加油站的静电释放器可由玻璃或陶瓷构成
B. 图乙中，2023年5月28日，C919国产大飞机开启首次商业飞行，其在空中匀速降落时，机械能不变
C. 图丙中，2023年10月29 日西安马拉松赛在永宁门鸣枪起跑，比赛时鞋底与地面摩擦温度升高，是通过热传递的方式来改变物体内能
D. 图丁中，2023年11月26日，搭载神舟十七号载人飞船的长征2号F遥十七运载火箭在酒泉点火发射，火箭的燃料燃烧时，质量减小，热值不变
3. 如右图所示，下列说法正确的是( )
A. 电源的上端为正极
B. 金属导线中发生定向移动的电荷是负电荷
C. 电流总是从电源正极流向负极
D. 通过灯泡的电流方向是从左到右
4. 根据所学物理知识，下列说法正确的是( ).
九年级 物理 第 1 页 共 8.页A. 如图甲，该用电器在电路中可以直接读出接入的电阻值
B. 如图乙，太阳能电池板旁的蓄电池作用是将化学能直接转化为电能储存起来
C.如图丙，闭合开关S时，小灯泡L正常发光，然后用点燃的酒精灯对白炽灯的钨丝加热，可观察到小灯泡L 的亮度明显变暗。这个实验说明了钨丝电阻随温度升高而变小
D. 如图丁，作用在杠杆一端且始终与杠杆垂直的力 F，将杠杆缓慢地由位置A 拉至位置B，在这个过程中，拉力 F变大
5. 学完电路知识后，同学们热情很高，争相设计电路，如图是同学们设计出来的四个电路，你认为可以达到要求的是( )
A. 抢答器电路：选择哪一个答案就按哪一个按钮(相当于闭合开关)，对应的灯就亮
B. 声光控电路：晚上有人走动发出声音时，灯才亮。声控开关，有声音闭合，光控开关，无光照闭合
C. 保密室电路：只有两道门都关上了(相当于开关闭合)，值班室的灯才会亮
D. 击剑服电路：当甲方运动员的剑击中乙方导电服时(图中S甲闭合)，L乙亮；当乙方运动员的剑击中甲方导电服时(图中S乙闭合)，L甲亮
6.2023年1月 13 日在国家铁路局工作会议上，国家铁路局局长回顾了新时代铁路发展取得的辉煌成就，其中中国高铁运营里程4.2万公里，稳居世界第一。高速铁路的输电线，采用坠砣牵引自动补偿线的张紧，无论冬、夏输电线都绷得直直的，以保障列车电极与输电线的良好接触。如图为输电线的牵引装置工作原理图，钢绳通过滑轮组悬挂质量为400kg的坠砣，若5s内坠砣匀速下降了20cm(不计滑轮和钢绳自重、摩擦，g取 10N/kg)。则下列说法正确的是( )
A. 输电线P端向右移动的速度为2cm/s B. A是动滑轮，B是定滑轮
C. 输电线P 端 5s 内向左移动了 10cm D. 输电线 P端受到的拉力为 2000N
7. 将“6V 3W”和“6V 6W”的两只灯泡L₁和L₂串联后接在电源两端，不考虑温度对灯丝电阻的影响，下列判断正确的是( )
A. 电源电压为12V时，两只灯泡均能正常发光
B. 电源电压为9V时，灯泡L₂比灯泡 L₁亮一些
C. 灯泡 L₁正常发光时,灯泡 L₂的实际功率是 1.5W
D. 灯泡L₂正常发光时，灯L₁仍可工作较长时间不被烧坏
8. 如图甲是一种电热膜，工作时能自动控温。其构造是在绝缘薄膜表面，将多条薄的导电墨线两端与金属导线相连，形成网状结构，其内部结构如图乙所示有关电热膜说法错误的是( )
九年级 物理 第 2 页 共 8 页A. 如图乙，其内部结构导电墨线间以并联的方式连接
B. 如图丙，当温度到达t₀并继续升温时，其功率会急剧减小
C. 某根导电墨线的局部导电材料脱落，如图丁中A部分，这根导电墨线的电阻会增大
D. 将图戊中一块电热膜接入电路，正常工作时金属导线中A、B处电流关系为 IA=IB
9. 2023年8月29 日搭载自主知识产权麒麟9000S芯片的华为Mate60Pr发布,该手机一上市就得到了极大的关注，卫星通话是它的最大卖点，遥遥领先也是它的宣传口号，成为国产手机的骄傲。下图为官网部分信息，根据信息下列说法正确的是( )
电池类型：锂离子聚合物电池
电池电压: 3.7V
电池容量: 5000mAh
有线充电
输入: 220V 50Hz
输出: 支持20V 4.4A 或11V 6A 或 10V 2.25A
或4.5V 5A 或5V 4.5A 或9V 2A 或5V 2A
A. 制作自主知识产权的麒麟9000S芯片的主要材料是超导体
B. 若以 20V 4.4A超级快充模式充电，理论上将其从零至充满需要约 13 分钟
C. 锂离子聚合物电池对外供电时的能量转化是电能转化为化学能
D. 锂离子聚合物电池“容量 5000mAh”一次充满电储存电能为： 3.96×10⁶J
10.2023年汛期，西安多地发生强降雨，导致河流水位上涨。我校科技小组设计了一个监测水位的装置如图甲所示，电路中电源电压保持不变，R₀为定值电阻，R₁₈是竖直放置的起滑动变阻器作用的电阻装置(最大阻值 40Ω)，浮子可带动金属滑杆AP 即滑动变阻器滑片竖直上下移动，当电流表的示数达到某一数值时提醒小组成员水位达到警戒值25m。R株接入电路的阻值R随水位的变化关系如图乙所示，与之对应的电压表与电流表示数变化关系如图丙所示。下列说法正确的是 ( )
A. 当水位升高时，电流表示数增大，电压表的示数减小
B. 水位变化过程中，滑动变阻器功率最大时水位为 20m
C. 该电路在工作过程中，总功率范围为0.3W—1.8W
D. 当水位达警戒时，电流表的示数为0.2A，电压表示数为2V
二.填空题(每空 1分，共18分，作图每图2分，共4分)
11.如图，斜面长5m，高 3m，工人用 500N 的力沿斜面方向将重为 800N 的箱子匀速拉到车上，斜面的机械效率为 η₁= ,，箱子受到的摩擦力为 N；工人又将一个重为700N的物体也匀速拉到了该斜面顶端，这个过程的机械效率为η₂，则 η1 ¯η2(选填“大于”、 “小于”或“等于”)。
九年级 物理 第 3 页 共 8 页
12.如图所示，这是西安地铁建筑工地的一种塔式起重机上的滑轮组，某次用该滑轮组在50s内将质量为15kg的货箱和585kg的建筑材料匀速竖直吊起5m，作用在绳端的拉力 F=2500N,则滑轮组对建筑材料做的有用功是 J，滑轮组的机械效率为 (g取10N/kg)。
13. 假日野炊时小明点燃酒精炉烧水，他记得酒精的热值为( 3.0×10⁷J/kg,酒精炉中所剩的50g 酒精完全燃烧可以释放出 J热量；若这些热量刚好将锅里1.5L 初温为0℃的水烧开(标准大气压)，则此过程的热效率为 [水的比热容是 4.2×10³J/kg∙°C]。
14.在如图所示的电路中，电源电压保持不变，当开关 S₁闭合，S₂断开，甲、乙为电流表时，两表示数之比 I甲:I乙=2:5,当开关S1 、S₂闭合，甲、乙两表为电压表时，两表示数之比 U甲:U乙= ¯,R1、R2消耗的电功率之比 P₁:P₂ = 。
15.某品牌电吹风铭牌部分内容如图甲。测得电热丝的电阻为 48.4Ω。要使电吹风送冷风，选择开关应放在图乙中的 (选填“A”、 “B”或“C”)位置，吹热风3min 消耗的电能为 J，可以使图丙所示的电能表指示灯闪 次。
第 15题图甲
16. 灯 L₁标有“6V 3W”字样， L₂标有“3V 3W”字样，为了保护用电器的安全， 若把两灯串联接入电路，则电源电压最大为 V；若两灯并联接入电路，则干路中允许通过的最大电流为 A，5min内通过灯泡L₁的电流做功 J(不计灯丝电阻的变化)
17.如图甲是小灯泡L 和电阻R 的电流随电压变化图象，将它们按图乙所示接入电路中，闭合开关 S和( S₁,，小灯泡的实际功率为 1W，则此时小灯泡的电阻为 Ω；再断开开关 S₁,电流表示数变化了 A。若灯泡额定电压为2V，接在电源电压为 6V 电路中，正常发光时，应串联 Ω电阻。
九年级 物理 第 4 页 共 8 页额定电压
220V
冷风功率
100w
热风功率
* w
18.如图是一种新式的下开式窗户和窗户的示意图，B为转动轴，O为窗扇的重心，请画出窗扇的重力的力臂L和打开窗户的最小为 F。
19.在“探究电流与电压的关系”实验中，同学将实物连接成如图所示电路，经细心的你检查，在图中有一根线连接错误。请在错误的导线上画“×”，并用笔画线代替导线画出正确的导线。
三、实验探究题 (每空 1分, 共 22分).
20. 回顾课堂小实验，回答以下问题：
(1) 图1是“探究物体动能的大小与什么因素有关”的实验装置示意图。该实验中所探究物体的动能是指物体 (选填“A”或“B”)的动能；如果水平面是光滑的， (选填“能”，或“不能”)，完成该实验。
(2)如图2，比较不同燃料的热值时，应选择 两图进行实验；比较不同物质吸热能力时，应选择 两图进行实验，不同物质吸热的多少是通过 来反映的(选填“温度计上升示数”或“加热时间”)。
(3) 在“比较两个灯泡亮暗”的活动中，电路图如图3所示。两只小灯泡L₁、L₂的规格分别为“3.8V 0.3A”、 “”, 电源电压恒为 6V,滑动变阻器的规格是“20Ω 2A”。调节滑动变阻器，应该通过 定时间内观察比较 (选填“电压表示数”或“灯泡亮暗”)来比较电流做功大小。该实验中， (选填“能”或“不能”)通过调节滑动变阻器使两灯同时正常发光。
21. 在“探究通过导体的电流与电阻的关系”实验中，小亮利用学生电源(电压调至4V)、5个定值电阻(阻值分别为 5Ω、10Ω、15Ω、20Ω、25Ω) 、滑动变阻器(30Ω 1A) 、电压表和电流表、导线若干，设计了如图甲所示的电路图。
九年级 物理 第 5 页共 8 页(1)闭合开关后，发现电流表的指针偏转如图乙所示，原因是 。
(2)实验过程中，小亮先用5Ω的电阻做完实验时，滑动变阻器滑片恰好移到a点位置，然后他用10Ω的电阻替换 5Ω的电阻继续实验，闭合开关S，移动滑动变阻器滑片至 b点位置，读出此时电流表示数，那么b点在a点的 侧(填“左”或“右”)。
(3)正确连接电路后，小亮进行实验，收集的数据如上表所示，实验中控制定值电阻两端电压为 V，分析表中数据，发现第 次实验的数据存在错误。排除表中错误数据后可以得到结论： 。
(4) 在实验中，若定值电阻两端设定的不变电压值为 1.6V，要顺利完成5次实验，则电路中应再串联一个至少为 Ω的定值电阻。
(5)上述实验完成后，小亮想测量另一个铭牌模糊不清的滑动变阻器Rₓ的最大阻值，在保证电路安全的情况下，设计了如图丙所示的电路(电源电压恒定但未知，定值电阻的阻值为 R₀),实验步骤如下：
①闭合开关S，将滑动变阻器的滑片移至最左端，读出电流表的示数为I1；
②闭合开关S，将滑动变阻器的滑片移至最右端，读出电流表的示数为I₂；
则滑动变阻器最大阻值) Rₓ= (用I₁、I₂和R₀表示) 。
22.如图1是小齐同学“测量小灯泡电功率”的实物连接图。电源电压为 6V 恒定不变，小灯泡的额定电压为 2.5V，正常发光时小灯泡电阻约为8Ω，他找来了A、B、C三个不同规格的滑动变阻器,铭牌分别标有“10Ω 1A”、 “20Ω 0.5A”和“25Ω 0.3A”字样。
(1)本实验中小齐应该选择 (选填“A“或“B”或“C”)滑动变阻器才能测出小灯泡在2V~3V不同电压下的电功率。
(2)连接好电路，闭合开关后，小齐发现小灯泡不亮，电流表和电压表均无示数，你认为造成这一现象的原因可能是 。
A. 电流表断路 B. 小灯泡短路 C. 小灯泡灯丝断了 D. 滑动变阻器短路
(3)排除故障，闭合开关，并将实验数据记录在表中：
①移动滑片 P 使电压表示数为2.5V时，电流表的示数如图2 所示为I₀，则小灯泡额定功率为 W。
九年级 物理 第 6 页 共 8 页实验序号
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.40
0.20
0.10
0.10
0.08
实验序号
电压U/V
电流I/A
电阻R/Ω
电功率P/W
1
2.0
0.28


2
2.5
I₀


3
3.0
0.34


②以电流的平方(I²)为横坐标，以实际功率(P) 为纵坐标，下列各项坐标图与实验数据最相符的是 。
(4)老师告诉小齐，与小灯泡的电阻相比较，虽然电流表的电阻非常小.电压表的电阻非常大，但由于电流表、电压表电阻的影响，测量后计算出的电功率值会 (选填“偏大”“偏小”或“不变”) 。
(5) 另一位同学小明设计了如右图所示电路，只用电压表来测量额定电压为5V 的小灯泡的额定功率，已知滑动变阻器R 的最大阻值为30Ω，电源电压恒定。其测量过程如下
①闭合开关S、S₂，断开S₁，将滑动变阻器的滑片移到最上端，电压表示数为9V；
② (填三个开关闭合与断开情况)，移动滑动变阻器的滑片，使电压表示数为 V，这时小灯泡正常发光；
③闭合开关 S、S₂，断开S₁，保持滑动变阻器滑片的位置不变，电压表示数为 6 V；
④小灯泡的额定功率 P额= ¯W。
四、计算题(每题8分, 共 16分)
23.如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为 12V，定值电阻R₀的阻值为 30Ω，电流表的量程为0~200mA，电压表的量程为0~9V。湿敏电阻R的阻值随湿度 RH变化的关系图象如图丙所示，其阻值最大为 120Ω(图中未画出)。
则在电路安全工作的前提下，请计算出：
(1) 当电流表的示数为 120mA时，R 接入电路中的阻值是多少?
(2) 当电压表示数为9V时，环境湿度为多少?
(3) 装置能监测湿度的范围是多少?
九年级 物理 第 7 页 共 8 页24. 养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料(金属化合物)喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热。小明家买了一个养生壶(图甲)，其铭牌如表所示。
(1) 该养生壶正常工作时，面状电阻的阻值是多少?
(2) 小明关闭了家中的其他所有用电器，只使用该壶，在加热过程中家用电能表(图乙)的转盘 5min 内转了81转，此过程中养生壶消耗的电能是多少?
(3) 此过程中养生壶的实际电功率是多少?
(4) 此过程中家庭电路的实际电压是多少?
九年级 物理 第 8 页 共 8型号
HX-202304
额定电压
220V
频率
50Hz
额定功率
400W
