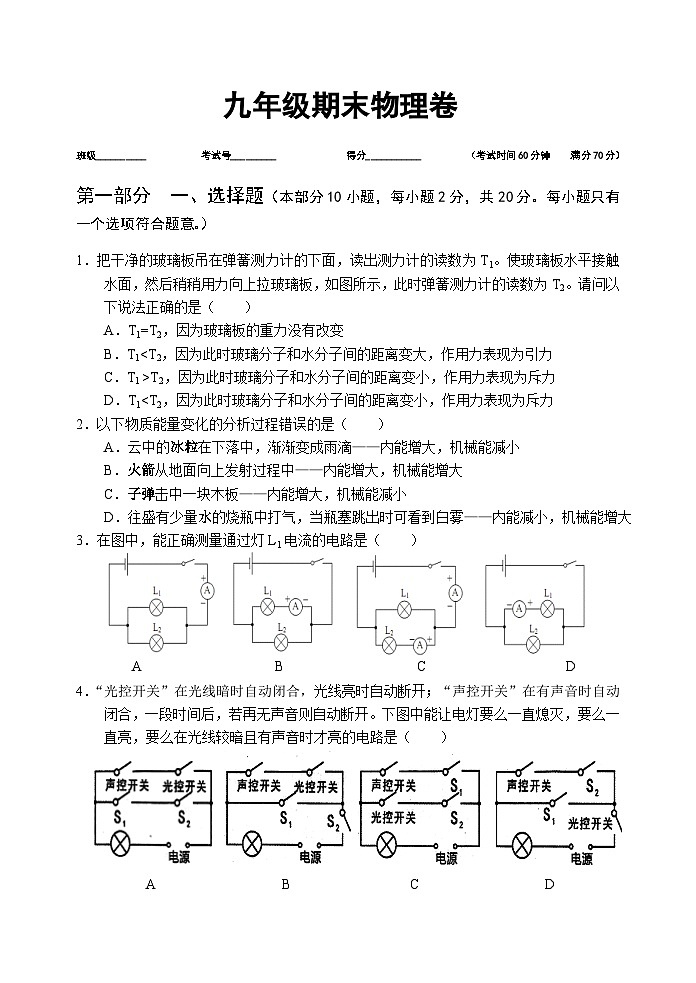

班级__________ 考试号_________ 得分___________ （考试时间60分钟 满分70分）
第一部分 一、选择题（本部分10小题，每小题2分，共20分。每小题只有一个选项符合题意。）
1．把干净的玻璃板吊在弹簧测力计的下面，读出测力计的读数为T1。使玻璃板水平接触水面，然后稍稍用力向上拉玻璃板，如图所示，此时弹簧测力计的读数为T2。请问以下说法正确的是（ ）
A．T1=T2，因为玻璃板的重力没有改变
B．T1C．T1 >T2，因为此时玻璃分子和水分子间的距离变小，作用力表现为斥力
D．T12．以下物质能量变化的分析过程错误的是（ ）
A．云中的冰粒在下落中，渐渐变成雨滴——内能增大，机械能减小
B．火箭从地面向上发射过程中——内能增大，机械能增大
C．子弹击中一块木板——内能增大，机械能减小
D．往盛有少量水的烧瓶中打气，当瓶塞跳出时可看到白雾——内能减小，机械能增大
3．在图中，能正确测量通过灯L1电流的电路是（ ）
A B C D
4．“光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，一段时间后，若再无声音则自动断开。下图中能让电灯要么一直熄灭，要么一直亮，要么在光线较暗且有声音时才亮的电路是（ ）
A B C D

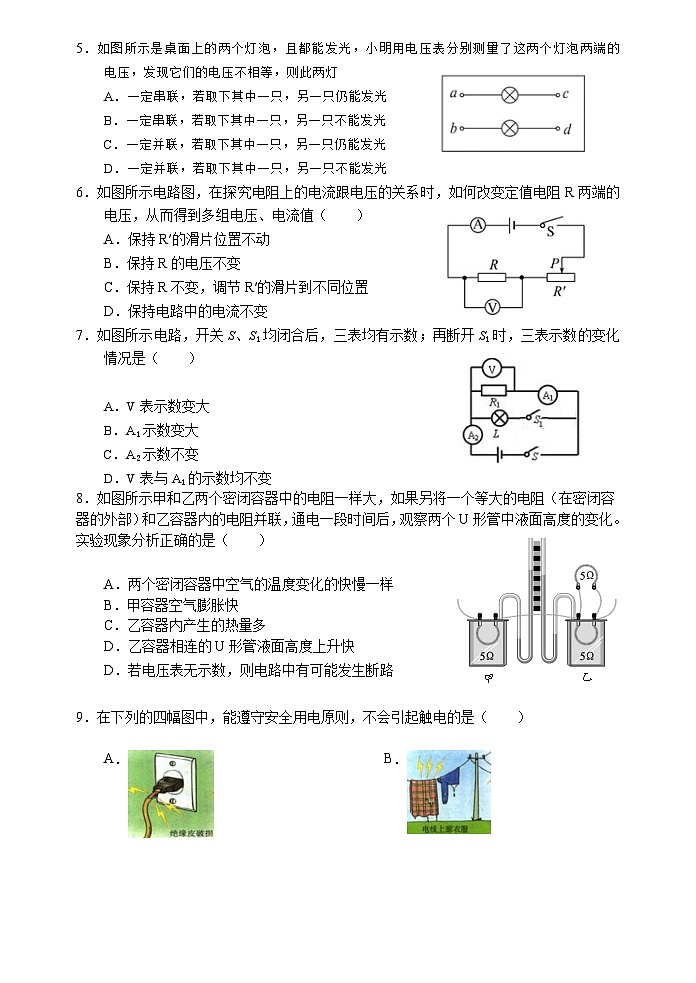

5．如图所示是桌面上的两个灯泡，且都能发光，小明用电压表分别测量了这两个灯泡两端的电压，发现它们的电压不相等，则此两灯
A．一定串联，若取下其中一只，另一只仍能发光
B．一定串联，若取下其中一只，另一只不能发光
C．一定并联，若取下其中一只，另一只仍能发光
D．一定并联，若取下其中一只，另一只不能发光
6．如图所示电路图，在探究电阻上的电流跟电压的关系时，如何改变定值电阻R两端的电压，从而得到多组电压、电流值（ ）
A．保持R′的滑片位置不动
B．保持R的电压不变
C．保持R不变，调节R′的滑片到不同位置
D．保持电路中的电流不变
7．如图所示电路，开关S、S1均闭合后，三表均有示数；再断开S1时，三表示数的变化情况是（ ）
A．V表示数变大
B．A1示数变大
C．A2示数不变
D．V表与A1的示数均不变
甲
乙
8．如图所示甲和乙两个密闭容器中的电阻一样大，如果另将一个等大的电阻（在密闭容器的外部）和乙容器内的电阻并联，通电一段时间后，观察两个U形管中液面高度的变化。实验现象分析正确的是（ ）
A．两个密闭容器中空气的温度变化的快慢一样
B．甲容器空气膨胀快
C．乙容器内产生的热量多
D．乙容器相连的U形管液面高度上升快
D．若电压表无示数，则电路中有可能发生断路

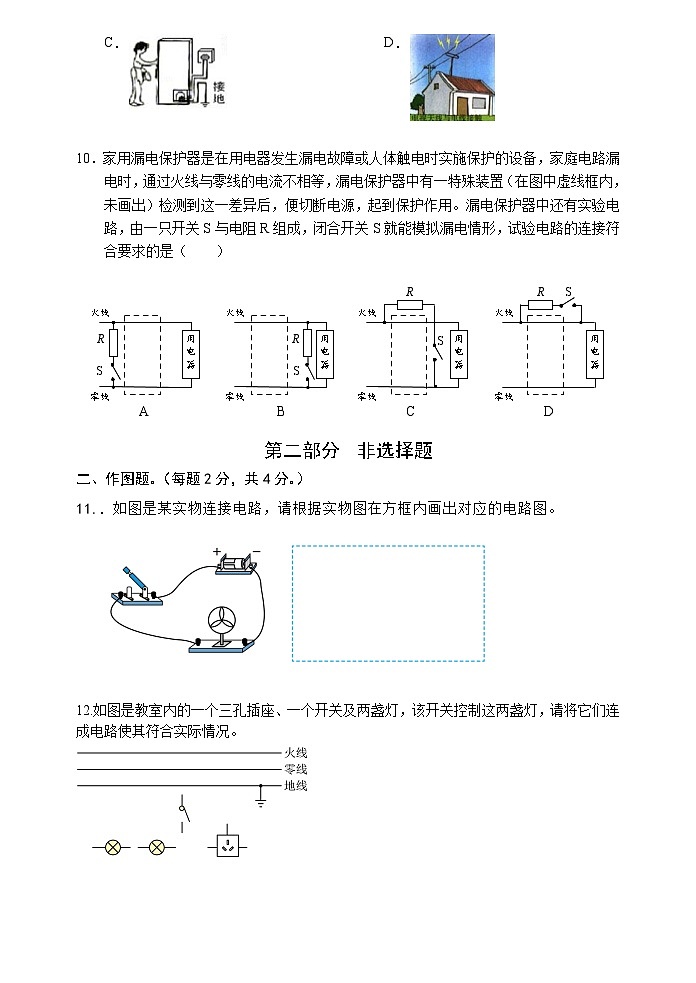

9．在下列的四幅图中，能遵守安全用电原则，不会引起触电的是（ ）
A．B．
C．D．
10．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中还有实验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（ ）
D
B
A
CC
S
R
火线
用
电
器
零线
S
R
火线
零线
用
电
器
R
零线
S
火线
用
电
器
S
R
火线
零线
用
电
器
第二部分 非选择题
作图题。（每题2分，共4分。）
11.．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
12.如图是教室内的一个三孔插座、一个开关及两盏灯，该开关控制这两盏灯，请将它们连成电路使其符合实际情况。
三、填空题。（无特殊标明，每空1分，共22分。）
13．（6分）如图所示，用甲、乙、丙三套装置完成如下两个实验：实验一是探究不同物质吸热升温的现象：实验二是比较质量相等的不同燃料燃烧时放出的热量。
提供：三种供选择的液体分别用a、b、c表示，三种燃料分别用1、2、3表示。
（1）为了两个实验都完成，对图中器材进行以下几种调整，其中可行的有______。
A．将甲图中的液体换成c
B．将乙图中的燃料换成1
C．将乙图中的燃料换成3
D．将丙图中的液体换成b
（2）为了完成实验二，应选用______两套装置，实验时通过比较______来反映燃料燃烧放热多少；
（3）小明使用未调整的甲、乙图示装置进行实验，收集数据并作出液体a、b的温度随加热时间的变化图线如图丁所示（两燃料充分燃烧均用时5分钟）。若燃料充分燃烧放出的热量全部被液体吸收，燃料1热值是燃料2的0.2倍，则液体a比热容______（填“大于”“小于”“等于”）液体b，液体a的比热容是b的______倍,选______液体作制冷剂。
14．（6分）在电阻一定时探究电流与电压关系的实验中，小明把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图所示的电路，正准备闭合开关时，旁边的小兰急忙拦住他，说接线错了。
（1）请你检查一下电路，错在哪里？小兰发现只要改接一根导线就可以，请把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上。（2分）
（2）小明用电流表和电压表测量出定值电阻中电流及其两端的电压，数据如下表：
请在方格纸上画出导体中电流与导体两端电压的关系图象；（1分）
（3）从图中可以看出，这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要把它剔除掉。这组数据是 ；
（4）通过探究可得出：通过定值电阻的电流与其两端的电压成 比；
（5）由上述关系图象可知导体的电阻R= Ω．
15．（10分）实验室购买了一批规格为“2.5V 0.75W”的小灯泡，小明利用其中一只灯泡做测量小灯泡电功率的实验。
（1）用笔画线把给出的用电器连接成测量小灯泡电功率的电路图；（2分）
（2）实验前，开关应该处于 ，滑动变阻器置于阻值 ，即滑动变阻器的 端；
（3）如果闭合开关，移动变阻器的滑片P的过程中，观察到电流表示数几乎接近最大值时，小灯泡仍然不亮，且电压表无示数，其原因可能是 ；
（4）排除故障后开始实验。如果滑动变阻器的最大阻值为15Ω，电源电压不变，将滑动变阻器的电阻值从最大调至5Ω的过程中，它的功率变化为 （选填“变大”、“变小”、“先变大后变小”或“先变小后变大”）；
（5）如果eq \\ac(○,V)和eq \\ac(○,A)的读数分别如下图所
示，则eq \\ac(○,V)的读数是 ，
eq \\ac(○,A)的读数是 ，小灯泡
的实际电功率是 。
三、计算题。（13题7分，14题9分。共16分）
16．（7分）如图所示，重庆网红“木桶鱼”是在木桶里放入高温的鹅卵石，再加入质量为2kg初温度为60℃的鱼汤，鹅卵石放热能使鱼汤沸腾[一个标准大气压，鱼汤的比热容为水的比热容c水＝4.2×103J/（kg•℃），鱼汤沸点是100℃]。求：
（1）鱼汤所吸收的热量为多少J？
（2）若鹅卵石放出热量的80%被鱼汤吸收，求鹅卵石放出的热量是多少J？
（3）若鹅卵石放出的这些热量由天然气提供，天然气完全燃烧，需要天然气多少m3？（q天然气＝3.5×107J/m3）

17.（9分）如图甲所示的打印笔有快慢两档，其内部简化电路如图乙所示，R1、R2是用于发热的定值电阻，只闭合开关S时为慢档，S和S1均闭合时为快档。工作时，3D打印笔通过加热，挤出热熔的塑胶，然后在空气中迅速冷却，最后固化成稳定的形状。某次使用慢档打印10min，刚好将30g的塑胶从20℃加热到120℃。已知该打印笔慢档打印功率为22W，塑胶的比热容为2.2×10³J/(kg·℃)。求此过程中：
（1）通过R1的电流是多少安?
（2）打印笔消耗的电能是多少焦?
（3）塑胶吸收的热量是多少焦?
四、综合开放题。
18．（8分）发光二极管（LED）具有高亮度、低能耗等优点，已经在我市大力推广使用。如图甲所示是LED的实物图和元件符号。把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，如图乙所示。
（1）闭合开关S，LED发光；断开S，将LED反向接入原电路后再闭合S，LED却不发光，可见，LED具有 （填“单向”或“双向”）导电性；此时电压表是 ，电流表的示数是 ；
（2）修复电路后，移动滑片P，测得电流表与电压表的示数变化关系如图丙所示。从图像可知，加在LED两端的电流与其两端的电压 （填“成正比”或“不成正比”）；当电压是2.5V时，电路的电流是 ，若要使其正常工作，应将滑片向 移动；
（4）该LED正常工作10h消耗的电能为多少？（2U/V
2.0
4.0
6.0
8.0
10.0
I/A
0.1
1
0.3
0.39
0.5
