四川省绵阳市江油市2023-2024学年九年级上学期期中物理试卷

这是一份四川省绵阳市江油市2023-2024学年九年级上学期期中物理试卷，共28页。试卷主要包含了选择题，填空题，实验探究题等内容，欢迎下载使用。

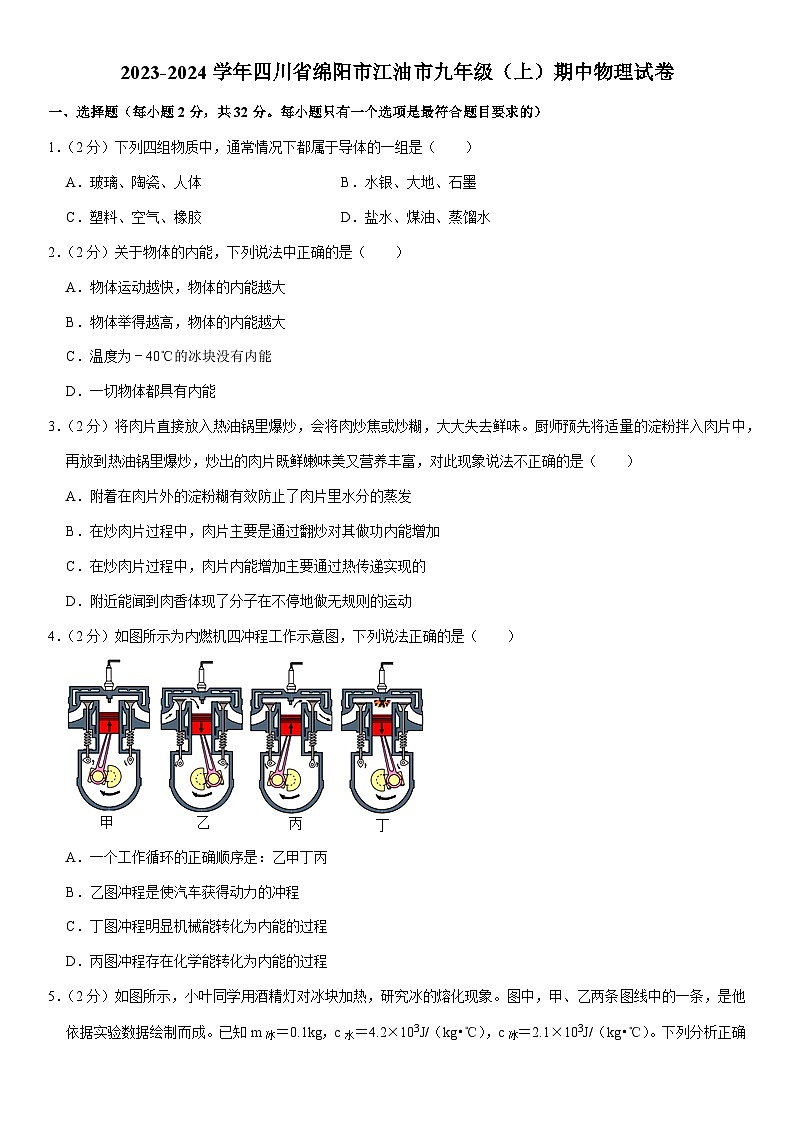

1．（2分）下列四组物质中，通常情况下都属于导体的一组是（ ）
A．玻璃、陶瓷、人体B．水银、大地、石墨
C．塑料、空气、橡胶D．盐水、煤油、蒸馏水
2．（2分）关于物体的内能，下列说法中正确的是（ ）
A．物体运动越快，物体的内能越大
B．物体举得越高，物体的内能越大
C．温度为﹣40℃的冰块没有内能
D．一切物体都具有内能
3．（2分）将肉片直接放入热油锅里爆炒，会将肉炒焦或炒糊，大大失去鲜味。厨师预先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，炒出的肉片既鲜嫩味美又营养丰富，对此现象说法不正确的是（ ）
A．附着在肉片外的淀粉糊有效防止了肉片里水分的蒸发
B．在炒肉片过程中，肉片主要是通过翻炒对其做功内能增加
C．在炒肉片过程中，肉片内能增加主要通过热传递实现的
D．附近能闻到肉香体现了分子在不停地做无规则的运动
4．（2分）如图所示为内燃机四冲程工作示意图，下列说法正确的是（ ）
A．一个工作循环的正确顺序是：乙甲丁丙
B．乙图冲程是使汽车获得动力的冲程
C．丁图冲程明显机械能转化为内能的过程
D．丙图冲程存在化学能转化为内能的过程

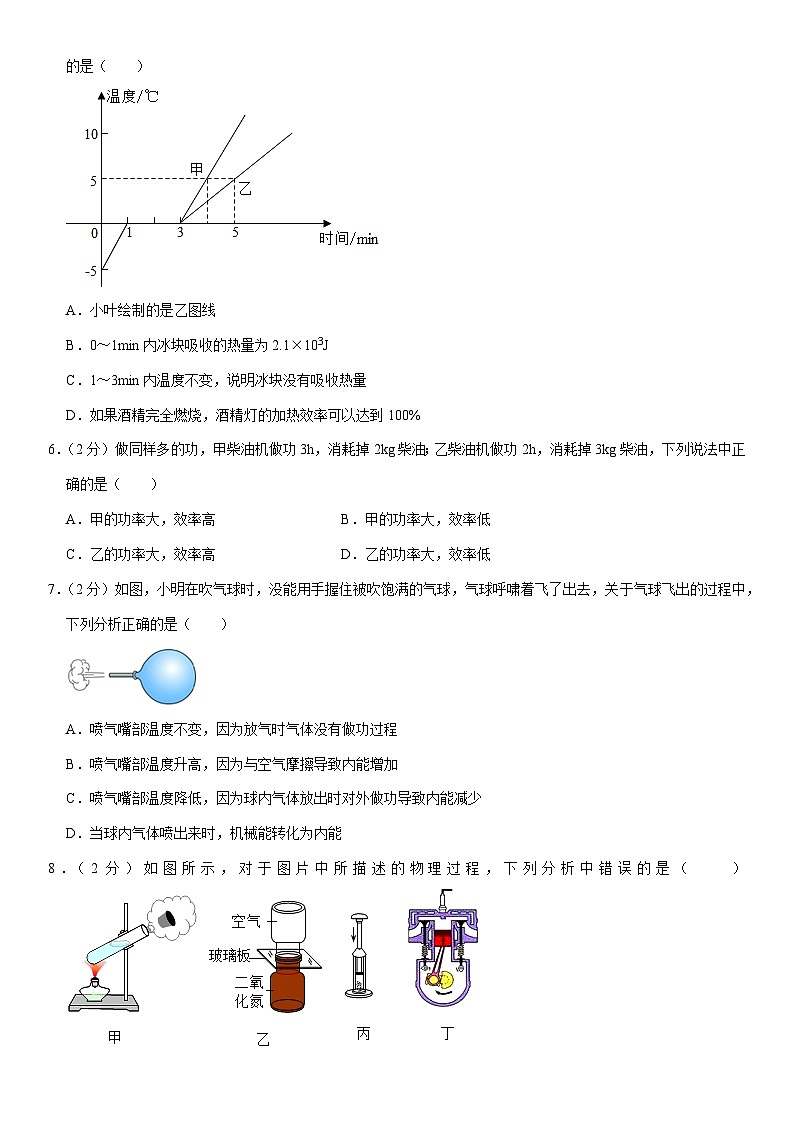

5．（2分）如图所示，小叶同学用酒精灯对冰块加热，研究冰的熔化现象。图中，甲、乙两条图线中的一条，是他依据实验数据绘制而成。已知m冰＝0.1kg，c水＝4.2×103J/（kg•℃），c冰＝2.1×103J/（kg•℃）。下列分析正确的是（ ）
A．小叶绘制的是乙图线
B．0～1min内冰块吸收的热量为2.1×103J
C．1～3min内温度不变，说明冰块没有吸收热量
D．如果酒精完全燃烧，酒精灯的加热效率可以达到100%
6．（2分）做同样多的功，甲柴油机做功3h，消耗掉2kg柴油；乙柴油机做功2h，消耗掉3kg柴油，下列说法中正确的是（ ）
A．甲的功率大，效率高B．甲的功率大，效率低
C．乙的功率大，效率高D．乙的功率大，效率低
7．（2分）如图，小明在吹气球时，没能用手握住被吹饱满的气球，气球呼啸着飞了出去，关于气球飞出的过程中，下列分析正确的是（ ）
A．喷气嘴部温度不变，因为放气时气体没有做功过程
B．喷气嘴部温度升高，因为与空气摩擦导致内能增加
C．喷气嘴部温度降低，因为球内气体放出时对外做功导致内能减少
D．当球内气体喷出来时，机械能转化为内能

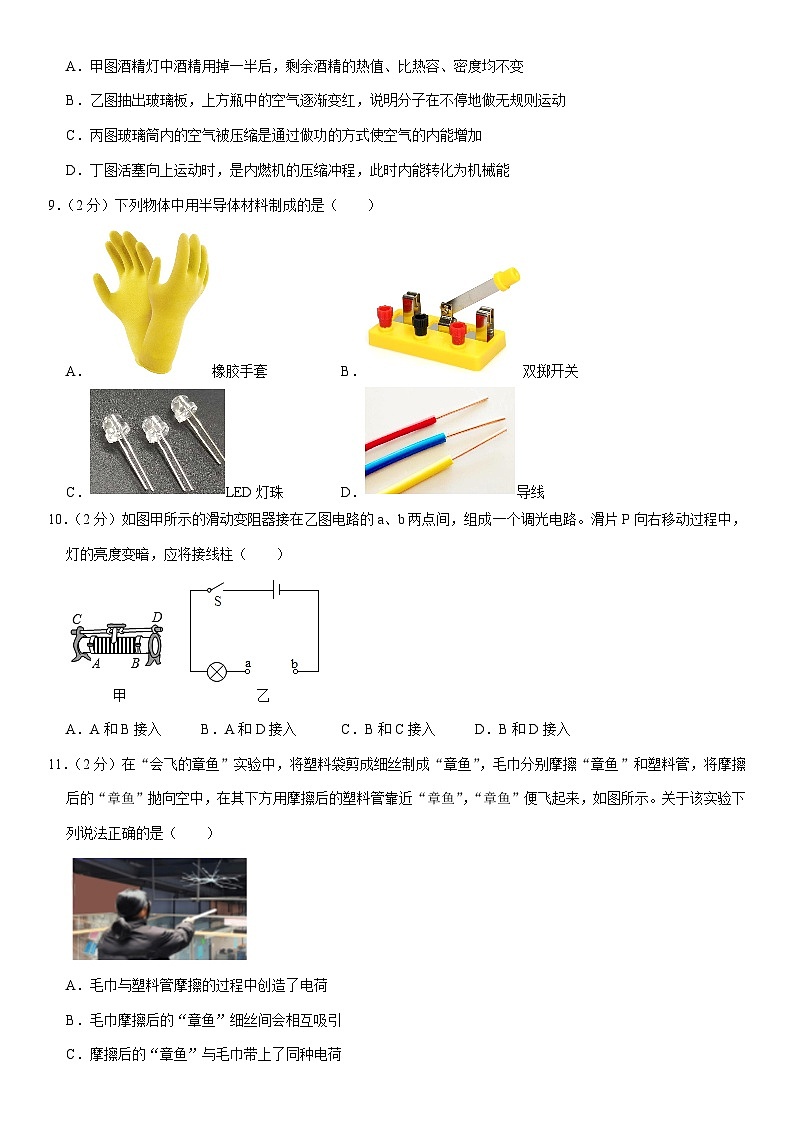

8．（2分）如图所示，对于图片中所描述的物理过程，下列分析中错误的是（ ）
A．甲图酒精灯中酒精用掉一半后，剩余酒精的热值、比热容、密度均不变
B．乙图抽出玻璃板，上方瓶中的空气逐渐变红，说明分子在不停地做无规则运动
C．丙图玻璃筒内的空气被压缩是通过做功的方式使空气的内能增加
D．丁图活塞向上运动时，是内燃机的压缩冲程，此时内能转化为机械能
9．（2分）下列物体中用半导体材料制成的是（ ）
A．橡胶手套B．双掷开关
C．LED灯珠D．导线
10．（2分）如图甲所示的滑动变阻器接在乙图电路的a、b两点间，组成一个调光电路。滑片P向右移动过程中，灯的亮度变暗，应将接线柱（ ）
A．A和B接入B．A和D接入C．B和C接入D．B和D接入
11．（2分）在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”便飞起来，如图所示。关于该实验下列说法正确的是（ ）
A．毛巾与塑料管摩擦的过程中创造了电荷
B．毛巾摩擦后的“章鱼”细丝间会相互吸引
C．摩擦后的“章鱼”与毛巾带上了同种电荷
D．“章鱼”飞起的原理与验电器工作原理相同
12．（2分）如图所示，电源电压U恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
13．（2分）小华有一根彩灯发光棒，闭合开关，众多小彩灯齐发光；一段时间后，其中一小灯珠熄灭，如图所示，关于该小灯珠灭的原因以及众小灯珠的电路连接方式，下列猜想中合理的是（ ）
A．若该小灯珠处断路，众小灯珠一定串联
B．若该小灯珠处短路，众小灯珠一定串联
C．若该小灯珠处断路，众小灯珠不可能并联
D．若该小灯珠处短路，众小灯珠可能并联
14．（2分）如图所示，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（ ）
A．物件一定带负电
B．物件一定不带电
C．小液滴可能不带电
D．小液滴一定带同种电荷
15．（2分）在如图所示的电路连接中，下列说法正确的是（ ）
A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2并联，电压表测量的是电源电压
C．灯泡L1和L2串联，电压表测的是L2的电压
D．灯泡L1和L2串联，电压表测的是L1的电压
16．（2分）如图是电阻甲和乙的U﹣I图像.小明根据图像信息做出的判断，正确的是（ ）
A．当甲两端电压为0.5 V时，通过它的 电流为0.3A
B．当乙两端电压为2.5V时，其电阻为 10Ω
C．将甲和乙串联，若电流为0.3A，则甲、乙两端的电压之和为2V
D．将甲和乙并联，若电压为1V，则它们的干路电流为0.4 A
二、填空题（每空1分，共20分）
17．（2分）现有A、B．C三个轻质小球，已知A带负电，A和B互相吸引，B和C互相排斥，则B （选填“带正电”、“带负电”或者“不带电），A和C互相 。
18．（3分）汽车的发动机常用水作为降温的物质，这是因为水的 较大，汽油的热值是4.6×107J/kg，1kg汽油完全燃烧放出的热量是 J。目前热机的效率还比较低，在热机的能量损失中， 带走的能量最多，设法利用这部分能量，是提高燃料利用率的重要措施之一。
19．（3分）如图是某一沿海城市和某一内陆城市日气温变化曲线，从图像可以判断出，曲线A表示的是 （填“沿海”或“内陆”）城市的气温变化曲线。造成这种差异的原因是因为沿海城市的水域面积大，水的 较大，温度变化 。
20．（3分）热机在人类生活中发挥着重要的作用，推动了社会的快速发展，现代化的交通运输工具都靠它提供动力。热机工作过程中的能量转化是：燃料的 能燃烧转化成 能，再通过做功转变成 能。
21．（3分）如图甲所示，当开关S由接1转到接2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是 V，电源电压是 V．若灯L2断路，则电压表的示数为 V。
22．（3分）小宇对物理现象很好奇，学习了电压表后，他很想知道为什么同一个表盘只要连接不同的接线柱，就可以实现量程的转换。于是，他将电学盒里的电压表（如图甲）的后盖打开，看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电流表改装而成，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻 联而成，电阻越大，量程越 ，这里的电阻起到了 作用。
23．（3分）热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，图甲所示为热敏电阻R1的阻值随温度t变化的图像（为方便计算，已将图线作了近似处理）。图乙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60∼1.20V之间调节，R2为定值电阻，阻值为100Ω。该电路的工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值，测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是 Ω。测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而 （填“变大”“变小”或“不变”）。某次测温时，V1表盘上显示的温度是20℃，此时电源电压为 V。
三、实验探究题（每图2分、每空1分，共28分）
24．（2分）在图中里填上适当的电表符号，使之成为正确的电路图。
25．（2分）小明家有一个台灯可以调节亮度，图甲为台灯的电位器示意图，等小明逆时针旋转旋钮（滑片）时，灯泡变亮，请你帮小明把该电位器连入乙图。
26．（6分）同学们为了比较不同物质吸热的情况，利用如图甲所示的实验装置进行实验。
（1）在两个完全相同的烧杯中分别装入 相同，且 相等的水和煤油。
（2）第三分钟时煤油中的温度计如图乙所示，此时煤油的温度为 ℃。
（3）对满足上述条件的水和煤油用相同酒精灯加热10min，水吸收的热量 （选填“大于”“小于”或“等于”）煤油吸收的热量。根据实验数据，某同学作出了水和煤油的温度随加热时间变化的图像，如图丙所示，可知水的比热容 （选填“大于”“小于”或“等于”）煤油的比热容。
（4）由图像可知，煤油的比热容是 J/（kg•℃）。[c水＝4.2×103J/（kg•℃）]
27．（5分）为了探究做功与物体内能变化的关系，某小组同学利用气压式喷雾器、数字式温度计、小叶轮等进行实验，如图所示。
【提出问题】做功与物体内能的变化存在怎样的关系？
【制订计划与设计实验】
（1）图甲先用温度计测出气压式喷雾器内气体的温度。
（2）图乙关闭喷嘴处的阀门，接着用手按压活塞快速打气，并用温度计测出喷雾器内部气体的温度。
（3）图丙打开喷嘴处的阀门，迅速放出壶内一部分气体，并用温度计测出喷雾器内部气体的温度。
【分析与论证】
（1）该实验通过 来反映气体内能的变化，这里所应用的物理研究方法是 。
（2）打开喷嘴处的阀门，迅速放出壶内一部分气体时，内能 （填“增加”“减少”或“不变”）。
【实验结论】
（1）比较甲和乙两图可知：外界对气体做功， 。
（2）比较甲和丙两图可知：气体对外界做功， 。
28．（7分）小明用如图甲所示的电路探究“影响电阻大小的因素”，图乙是备用的几种导体（A、B、C、D代表导体，S代表导体的横截面积）。请你回答以下问题：
（1）在图甲中M、N之间接入不同导体时，可通过 来判断导体的电阻大小，这种研究方法叫 法；
（2）为了探究导体的电阻与导体长度的关系，M、N之间应接入图乙中的 （选填导体的代表字母）。这种研究方法叫 法；
（3）若在M、N之间接入导体A、B可探究导体的电阻与 的关系；
（4）实验中，如果接入M、N之间的导体电阻阻值比较接近而无法通过灯泡的亮暗判断电阻大小，你的解决办法是： ；
（5）完成上述实验后，小明进一步进行了如图丙所示的实验，他把M、N与废日光灯管中的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，这表明：温度升高，钨丝的电阻 。
29．（6分）某学习小组计划探究电流与电阻的关系，设计的电路如图甲所
（1）根据甲图把乙图的电路连接完整。（要求变阻器滑片向右滑动时，电路中电流变大）
（2）在闭合开关进行实验前，滑动变阻器的滑片应位于 （逸填“A”或“B”）端。
（3）为得到多组实验数据，进行实验时需要更换连入电路中的定值电阻，每次更换定值电阻后，都需要调节滑动变阻器，使电压表的示数 。
（4）某次实验时，闭合开关，调节滑动变阻器，发现电压表的示数始终等于电源电压，电流表示数为零，则电路中的故障是 。
（5）某同学分析实验数据发现在电压一定的情况下电流与电阻成反比，于是他作出了如图丙所示的I﹣图线，则实验中该同学加在电阻两端的电压为 V。
四．计算与解答题（本题20分。要求解答过程必须写出必要文字说明，公式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须写出数值和单位）
30．（12分）如图甲所示，1个标准大气压下，使用效率为50%的普通煤炉将壶内20℃的2.5kg水烧开。已知：q煤＝3×107J/kg，c水＝4.2×103J/（kg•℃），求：
（1）把壶内水烧开，水需要吸收的热量Q吸；
（2）普通煤炉至少燃烧煤的质量m煤。
（3）为提高煤炉效率，某创意小组设计了双加热煤炉，如图乙所示，在消耗等量煤烧开壶内初温相同、等量水的过程中，还可以额外把炉壁间2kg水从20℃加热至40℃。求此双加热煤炉的烧水效率η2。
31．（8分）在如图所示的电路中，L1和L2为两只灯泡，当开关闭合后电流表A1、A2的示数分别为0.5A和0.2A，电压表V的示数为3V，求：
（1）电源电压是多少？
（2）流过灯泡L1，L2的电流是多少？
2023-2024学年四川省绵阳市江油市九年级（上）期中物理试卷
试题解析
一、选择题（每小题2分，共32分。每小题只有一个选项是最符合题目要求的）
1．（2分）下列四组物质中，通常情况下都属于导体的一组是（ ）
A．玻璃、陶瓷、人体B．水银、大地、石墨
C．塑料、空气、橡胶D．盐水、煤油、蒸馏水
解：通常情况下常见的导体包括：人体、大地、各种金属、石墨、酸碱盐的溶液等。
A、玻璃、陶瓷属于绝缘体，人体属于导体；
B、水银、大地、石墨都属于导体；
C、塑料、空气、橡胶都属于绝缘体；
D、盐水属于导体，煤油、蒸馏水属于绝缘体。
所以都属于导体的一组是B。
故选：B。
2．（2分）关于物体的内能，下列说法中正确的是（ ）
A．物体运动越快，物体的内能越大
B．物体举得越高，物体的内能越大
C．温度为﹣40℃的冰块没有内能
D．一切物体都具有内能
解：A、内能是指物体内部所有分子热运动的动能和分子势能的总和；物体运动的快，动能大，与内能无关，故A错误。
B、物体被举得越高，重力势能越大，不会影响分子动能和分子势能，故B错误。
C、﹣40℃时物体也是由分子组成，分子间也有作用力，同时分子也在做无规则的运动，所以分子有动能和势能，﹣40℃时物体有内能。故C错误。
D、一切物体都由分子组成，分子间有作用力，分子在不停地做无规则的运动，所以一切物体的分子都具有有动能和势能，一切物体都具有内能。此选项说法正确。
故选：D。
3．（2分）将肉片直接放入热油锅里爆炒，会将肉炒焦或炒糊，大大失去鲜味。厨师预先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，炒出的肉片既鲜嫩味美又营养丰富，对此现象说法不正确的是（ ）
A．附着在肉片外的淀粉糊有效防止了肉片里水分的蒸发
B．在炒肉片过程中，肉片主要是通过翻炒对其做功内能增加
C．在炒肉片过程中，肉片内能增加主要通过热传递实现的
D．附近能闻到肉香体现了分子在不停地做无规则的运动
解：A、附着在肉片外的淀粉糊有效防止了肉片里水的蒸发，炒出的肉片既鲜嫩味美又营养丰富，故A正确；
BC、在炒肉片时，肉片吸收热量，温度升高，内能增加主要通过热传递实现的，故B错误、C正确；
D.附近能闻到肉香是扩散现象，体现了分子在不停地做无规则的运动，故D正确。
故选：B。
4．（2分）如图所示为内燃机四冲程工作示意图，下列说法正确的是（ ）
A．一个工作循环的正确顺序是：乙甲丁丙
B．乙图冲程是使汽车获得动力的冲程
C．丁图冲程明显机械能转化为内能的过程
D．丙图冲程存在化学能转化为内能的过程
解：
甲图中两个气阀都关闭，活塞向上运动，所以为压缩冲程，是机械能转化为内能；
乙图中进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；
丙图中排气门打开，活塞向上运动，气缸容积减小，是排气冲程；
丁图两个气阀都关闭，火花塞点火，活塞下运动，是做功冲程，此冲程将内能转化为机械能；
A、四个冲程的正确顺序是乙甲丁丙，故A正确；
B、乙图为吸气冲程，内燃机在做功冲程能获得动力，故B错误；
C、丁图为做功冲程，在该冲程中将内能转化为机械能，故C错误；
D、丙图为排气冲程，没有能量转化，故D错误。
故选：A。
5．（2分）如图所示，小叶同学用酒精灯对冰块加热，研究冰的熔化现象。图中，甲、乙两条图线中的一条，是他依据实验数据绘制而成。已知m冰＝0.1kg，c水＝4.2×103J/（kg•℃），c冰＝2.1×103J/（kg•℃）。下列分析正确的是（ ）
A．小叶绘制的是乙图线
B．0～1min内冰块吸收的热量为2.1×103J
C．1～3min内温度不变，说明冰块没有吸收热量
D．如果酒精完全燃烧，酒精灯的加热效率可以达到100%
解：
A、由图可知，在0～1min内，冰吸收热量，温度升高了5℃；冰化成水后，质量不变，根据题意可知，水的比热容是冰的比热容的2倍，根据Q＝cmΔt可知，水升高5℃所需的热量为冰升高5℃所需热量的2倍，即水升高5℃，所需的加热时间为2min，故乙图线是水的升温图像，故A正确；
B、冰吸收的热量为：Q冰＝c冰m冰Δt＝2.1×103J/（kg•℃）×0.1kg×5℃＝1.05×103J，故B错误；
C、由图可知，冰在熔化的过程中，温度保持不变，为晶体，这个过程中，冰会吸收热量，故C错误；
D、如果酒精完全燃烧，酒精放出的热量不可能全部被水吸收，存在能量的散失，所以效率不可能达到100%，故D错误。
故选：A。
6．（2分）做同样多的功，甲柴油机做功3h，消耗掉2kg柴油；乙柴油机做功2h，消耗掉3kg柴油，下列说法中正确的是（ ）
A．甲的功率大，效率高B．甲的功率大，效率低
C．乙的功率大，效率高D．乙的功率大，效率低
解：根据题意可知，甲乙做相同的功，甲用的时间长，乙用的时间短，由P＝可知，乙的功率大；
由Q＝mq可知，乙消耗的汽油完全燃烧放出的热量多，由η＝×100%可得，乙的效率低。
故选：D。
7．（2分）如图，小明在吹气球时，没能用手握住被吹饱满的气球，气球呼啸着飞了出去，关于气球飞出的过程中，下列分析正确的是（ ）
A．喷气嘴部温度不变，因为放气时气体没有做功过程
B．喷气嘴部温度升高，因为与空气摩擦导致内能增加
C．喷气嘴部温度降低，因为球内气体放出时对外做功导致内能减少
D．当球内气体喷出来时，机械能转化为内能
解：被吹大了的气球没能用手握住，呼啸着飞了出去，气球内的气体向外喷出，气体对外做功，内能转化成球的机械能，球内气体的内能减少，温度降低，故气球的嘴部温度和原来相比变低，故C正确、ABD错误。
故选：C。
8．（2分）如图所示，对于图片中所描述的物理过程，下列分析中错误的是（ ）
A．甲图酒精灯中酒精用掉一半后，剩余酒精的热值、比热容、密度均不变
B．乙图抽出玻璃板，上方瓶中的空气逐渐变红，说明分子在不停地做无规则运动
C．丙图玻璃筒内的空气被压缩是通过做功的方式使空气的内能增加
D．丁图活塞向上运动时，是内燃机的压缩冲程，此时内能转化为机械能
解：
A、热值是燃料的一种特性，密度、比热容都是物质的特性，都与物质的质量、体积无关，所以，酒精灯中酒精用掉一半后，剩余酒精的热值、比热容、密度均不变，故A正确；
B、抽出玻璃板，上方瓶中的空气逐渐变红，说明分子在不停地做无规则运动，故B正确；
C、图中玻璃筒内的空气被压缩时，活塞对空气做功，瓶内空气温度升高，空气的内能增加，故C正确；
D、两个气门关闭，活塞向上运动时，是内燃机的压缩冲程，机械能转化为内能，故D错误；
故选：D。
9．（2分）下列物体中用半导体材料制成的是（ ）
A．橡胶手套B．双掷开关
C．LED灯珠D．导线
解：A、橡胶手套是绝缘体，故A不符合题意；
B、双掷开关，金属部分是导体，故B不符合题意；
C、LED灯珠是二极管，是由半导体材料制成的，故C符合题意；
D、导线，金属部分是导体，故D不符合题意。
故选：C。
10．（2分）如图甲所示的滑动变阻器接在乙图电路的a、b两点间，组成一个调光电路。滑片P向右移动过程中，灯的亮度变暗，应将接线柱（ ）
A．A和B接入B．A和D接入C．B和C接入D．B和D接入
解：灯泡变暗说明电流变小，电路中的电流变小，滑片要远离滑动变阻器下面的接线柱，根据题目中所说“当滑片P向右移动时，灯泡变暗”，因此要接左边的A接线柱，同时上面的接线柱可以选择C或D．即选项B符合要求。
故选：B。
11．（2分）在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”便飞起来，如图所示。关于该实验下列说法正确的是（ ）
A．毛巾与塑料管摩擦的过程中创造了电荷
B．毛巾摩擦后的“章鱼”细丝间会相互吸引
C．摩擦后的“章鱼”与毛巾带上了同种电荷
D．“章鱼”飞起的原理与验电器工作原理相同
解：A、毛巾与塑料管摩擦的过程中电子发生了转移，并非创造了电荷，故A错误；
B、毛巾摩擦后的“章鱼”细丝间会因带上同种电荷而相互排斥，故B错误；
C、摩擦后的“章鱼”与毛巾一个物体得到电子，另一个物体失去电子，得到电子的物体带负电，失去电子的物体带正电，故C错误；
D、“章鱼”飞起的原理是同种电荷相互排斥，与验电器工作原理相同，故D正确。
故选：D。
12．（2分）如图所示，电源电压U恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
解：
由图知，两个灯泡是并联的，电流表测量L1的电流，电压表测量L2的电压，也就是测量整个电路的电压（并联电路中各支路的电压等于电源电压）；
根据题意可知，原来L1、L2两灯均正常发光，电流表和电压表均有示数；过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变；
AB、如果L1短路或L2短路，整个电路都会短路，电源会被烧坏，电压表的示数减小为0，故AB都错误。
C、如果L1断路，电流表会没有示数，不符合题意，所以假设错误，故C错误。
D、如果L2断路，L2不发光，L1的支路没有问题，L1仍然发光，电流表示数不变，此时电压表测量电源电压，其示数也不变，故D正确。
故选：D。
13．（2分）小华有一根彩灯发光棒，闭合开关，众多小彩灯齐发光；一段时间后，其中一小灯珠熄灭，如图所示，关于该小灯珠灭的原因以及众小灯珠的电路连接方式，下列猜想中合理的是（ ）
A．若该小灯珠处断路，众小灯珠一定串联
B．若该小灯珠处短路，众小灯珠一定串联
C．若该小灯珠处断路，众小灯珠不可能并联
D．若该小灯珠处短路，众小灯珠可能并联
解：A、若该小灯珠处断路，众小灯珠一定并联，故A错误；
B、若该小灯珠处短路，众小灯珠一定串联，故B正确；
C、若该小灯珠处断路，众小灯珠一定并联，故C错误；
D、若该小灯珠处短路，众小灯珠不可能并联，故D错误。
故选：B。
14．（2分）如图所示，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（ ）
A．物件一定带负电
B．物件一定不带电
C．小液滴可能不带电
D．小液滴一定带同种电荷
解：喷枪喷出的涂料小液滴相互排斥而散开，所以带同种电荷；
涂料小液滴被喷涂的物件吸引，物件有两种可能：①与涂料小液滴带异种电荷，因异种电荷相互吸引；②不带电，带电的小液滴吸附在不带电的物件表面；
综上分析，D正确，ABC错误。
故选：D。
15．（2分）在如图所示的电路连接中，下列说法正确的是（ ）
A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2并联，电压表测量的是电源电压
C．灯泡L1和L2串联，电压表测的是L2的电压
D．灯泡L1和L2串联，电压表测的是L1的电压
解：电压表在识别电路时可以看成是开路，
由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯光L1和L2串联，电流表测电路中的电流，电压表测L1两端电压。故ABC错误，D正确。
故选：D。
16．（2分）如图是电阻甲和乙的U﹣I图像.小明根据图像信息做出的判断，正确的是（ ）
A．当甲两端电压为0.5 V时，通过它的 电流为0.3A
B．当乙两端电压为2.5V时，其电阻为 10Ω
C．将甲和乙串联，若电流为0.3A，则甲、乙两端的电压之和为2V
D．将甲和乙并联，若电压为1V，则它们的干路电流为0.4 A
解：A、从图中可知，当甲两端的电压为0.5V时，通过它的电流为0.1A，故A错误；
B、由图像可知，当乙两端电压为2.5V时，通过乙的电流约为0.5A，由I＝得：乙的电阻，故B错误；
C、将甲和乙串联，若电流为0.3A时，则通过两电阻的电流均为0.3A，从图中可知，此时甲的两端电压为U′甲＝1.5V，乙的两端电压为U′乙＝0.5V，由串联电路的电压特点得出它们两端电压为U＝U甲′+U乙′＝1.5V+0.5V＝2V，故C正确；
D、若甲和乙并联，若电压为1V时，则两电阻的两端电压均为1V，从图中可知，此时通过甲的电流为I′甲＝0.2A，通过乙的电流为I′乙＝0.4A，由并联电路的电流特点得出干路电流为I＝I甲′+I乙′＝0.2A+0.4A＝0.6A，故D错误。
故选C。
二、填空题（每空1分，共20分）
17．（2分）现有A、B．C三个轻质小球，已知A带负电，A和B互相吸引，B和C互相排斥，则B 带正电 （选填“带正电”、“带负电”或者“不带电），A和C互相 吸引 。
解：已知A带负电，A和B互相吸引，B可能带正电或不带电，由于C和B互相排斥，所以B一定时带正电，故C带正电，A和C带异种电荷，异种电荷相互吸引。
故答案为：带正电；吸引。
18．（3分）汽车的发动机常用水作为降温的物质，这是因为水的 比热容 较大，汽油的热值是4.6×107J/kg，1kg汽油完全燃烧放出的热量是 4.6×107 J。目前热机的效率还比较低，在热机的能量损失中， 废气 带走的能量最多，设法利用这部分能量，是提高燃料利用率的重要措施之一。
解：（1）因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，汽车发动机常用水来做冷却剂；
（2）汽油的热值是4.6×107J/kg，其物理意义是：质量为1kg的汽油完全燃烧放出的热量是4.6×107J；
（3）热机的各种损失中，废气带走的能量最多。设法利用这些能量，是提高燃料利用率的重要措施。
故答案为：比热容；4.6×107；废气。
19．（3分）如图是某一沿海城市和某一内陆城市日气温变化曲线，从图像可以判断出，曲线A表示的是 内陆 （填“沿海”或“内陆”）城市的气温变化曲线。造成这种差异的原因是因为沿海城市的水域面积大，水的 比热容 较大，温度变化 小 。
解：由图可知，曲线B所示的城市气温变化较小；A所示的城市最高、最低气温差比B所示的城市的大；水的比热容比沙石大，在吸收或放出相同的热量时，温度变化值比较小，所以曲线B表示的是沿海城市的年气温变化曲线，曲线A表示的是内陆城市的年气温变化曲线。
故答案为：内陆；比热容；小。
20．（3分）热机在人类生活中发挥着重要的作用，推动了社会的快速发展，现代化的交通运输工具都靠它提供动力。热机工作过程中的能量转化是：燃料的 化学 能燃烧转化成 内 能，再通过做功转变成 机械 能。
解：热机工作时需要燃料，即通过燃料燃烧将化学能转化为内能，而后通过内能做功，即将内能转化为机械能。
故答案为：化学；内；机械。
21．（3分）如图甲所示，当开关S由接1转到接2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是 4 V，电源电压是 6 V．若灯L2断路，则电压表的示数为 0 V。
解：由电路图可知，当S接1时，电路为R1的简单电路，电压表测电源的电压，由图乙可知，电源电压U＝6V；
当S接2时，两灯泡串联，电压表测L1两端的电压，电流表测串联电路的电流；
由图乙可知，U1＝2V，则灯泡L2两端的电压：
U2＝U﹣U1＝6V﹣2V＝4V。
若灯L2断路，整个电路就会断路，则电压表的示数为0V。
故答案为：4；6；0。
22．（3分）小宇对物理现象很好奇，学习了电压表后，他很想知道为什么同一个表盘只要连接不同的接线柱，就可以实现量程的转换。于是，他将电学盒里的电压表（如图甲）的后盖打开，看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电流表改装而成，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻 串 联而成，电阻越大，量程越 大 ，这里的电阻起到了 分压 作用。
解：
由乙图可知，电压表使用“3V挡”时电流表与3.8kΩ的R2串联接入电路，电压表使用“15V挡”时电流表与15.7kΩ的R1串联接入电路，由此可知，串联的电阻越大，量程越大，这里的电阻起到了分压作用。
故答案为：串；大；分压。
23．（3分）热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，图甲所示为热敏电阻R1的阻值随温度t变化的图像（为方便计算，已将图线作了近似处理）。图乙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60∼1.20V之间调节，R2为定值电阻，阻值为100Ω。该电路的工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值，测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是 520 Ω。测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而 变小 （填“变大”“变小”或“不变”）。某次测温时，V1表盘上显示的温度是20℃，此时电源电压为 0.92 V。
解：（1）在标准大气压下，冰水混合物的温度为0℃，由图甲可知，热敏电阻R1在0℃时的电阻值为520Ω。
（2）测温时，保持R2两端电压为0.20V，即电路中的电流保持不变，而R1的阻值随温度升高而变小，由欧姆定律可知，R1两端的电压随温度升高而变小。
（3）由图甲可知，当温度是20℃时，热敏电阻R1的阻值为：
此时电源电压为：；
故答案为：520；变小；0.92。
三、实验探究题（每图2分、每空1分，共28分）
24．（2分）在图中里填上适当的电表符号，使之成为正确的电路图。
解：由图可知，左侧的电表并联接入了电路中，为电压表；右下的电表与灯泡L1串联在电路中，为电流表；最上面的电表串联接入电路中，为电流表，如图所示：
25．（2分）小明家有一个台灯可以调节亮度，图甲为台灯的电位器示意图，等小明逆时针旋转旋钮（滑片）时，灯泡变亮，请你帮小明把该电位器连入乙图。
解：滑片逆时针旋转滑片时，灯泡变亮，原因是电流变大，电源电压不变，由欧姆定律可知电位器连入电路的电阻变小，连入电路的电阻丝变短，一定是连入了下面的接线柱和中间的接线柱，如下图所示：
。
26．（6分）同学们为了比较不同物质吸热的情况，利用如图甲所示的实验装置进行实验。
（1）在两个完全相同的烧杯中分别装入 初温 相同，且 质量 相等的水和煤油。
（2）第三分钟时煤油中的温度计如图乙所示，此时煤油的温度为 74 ℃。
（3）对满足上述条件的水和煤油用相同酒精灯加热10min，水吸收的热量 等于 （选填“大于”“小于”或“等于”）煤油吸收的热量。根据实验数据，某同学作出了水和煤油的温度随加热时间变化的图像，如图丙所示，可知水的比热容 大于 （选填“大于”“小于”或“等于”）煤油的比热容。
（4）由图像可知，煤油的比热容是 2.1×103 J/（kg•℃）。[c水＝4.2×103J/（kg•℃）]
解：（1）根据比较吸热能力的两种方法，在该实验中要控制不同物质的质量相同，故在两个完全相同的烧杯中分别装入质量、初温都相同的水和煤油；
（2）由图乙可知，温度计的分度值为1℃，则可知温度计的示数为74℃；
（3）根据转换法可知，用加热时间来反映水和煤油吸收的热量，水和煤油用相同酒精灯加热10min，水吸收的热量等于煤油吸收的热量。
实验中发现要使煤油和水升高相同的温度，应对水加热的时间更长，吸收的热量更多，这表明水的吸热本能更强，比热容大，即水的比热容大于煤油的比热容；
（4）由图丙知，温度从68℃升到98℃，温度升高相同时，水需要20min，煤油需要10min，则水需要吸收的热量是煤油的2倍，即Q水吸＝2Q煤油吸。据Q吸＝cmΔt得c水mΔt＝2c煤油mΔt，则煤油的比热容为
；
故答案为：（1）初温；质量；（2）74；（3）等于；大于；（4）2.1×103。
27．（5分）为了探究做功与物体内能变化的关系，某小组同学利用气压式喷雾器、数字式温度计、小叶轮等进行实验，如图所示。
【提出问题】做功与物体内能的变化存在怎样的关系？
【制订计划与设计实验】
（1）图甲先用温度计测出气压式喷雾器内气体的温度。
（2）图乙关闭喷嘴处的阀门，接着用手按压活塞快速打气，并用温度计测出喷雾器内部气体的温度。
（3）图丙打开喷嘴处的阀门，迅速放出壶内一部分气体，并用温度计测出喷雾器内部气体的温度。
【分析与论证】
（1）该实验通过 温度计示数的变化 来反映气体内能的变化，这里所应用的物理研究方法是 转换法 。
（2）打开喷嘴处的阀门，迅速放出壶内一部分气体时，内能 减少 （填“增加”“减少”或“不变”）。
【实验结论】
（1）比较甲和乙两图可知：外界对气体做功， 气体内能增加 。
（2）比较甲和丙两图可知：气体对外界做功， 气体内能减小 。
解：【分析与论证】
（1）实验中有数字式温度计，可以测量气体的温度，该实验通过温度计示数的变化来反映气体内能的变化，这是转换法；
（2）打开喷嘴处的阀门，迅速放出壶内一部分气体时，里面的气体对外做功，由图可知，此时的温度减小了，故内能减少；
【实验结论】
（1）比较甲和乙两图可知，手压活塞，对壶内气体做功，观察到气体温度上升，即气体内能增大，所以外界对气体做功，气体的内能增加；
（2）比较甲和丙两图，气体被放出，使得小叶轮转动，即气体对外界做功，此时，观察到气体温度下降，即气体内能减少，所以气体对外界做功，气体内能减少。
故答案为：【分析与论证】：（1）温度计示数的变化；转换法；（2）减少；
【实验结论】：（1）气体内能增加；（2）气体内能减小。
28．（7分）小明用如图甲所示的电路探究“影响电阻大小的因素”，图乙是备用的几种导体（A、B、C、D代表导体，S代表导体的横截面积）。请你回答以下问题：
（1）在图甲中M、N之间接入不同导体时，可通过 灯泡亮度 来判断导体的电阻大小，这种研究方法叫 转换 法；
（2）为了探究导体的电阻与导体长度的关系，M、N之间应接入图乙中的 BD （选填导体的代表字母）。这种研究方法叫 控制变量 法；
（3）若在M、N之间接入导体A、B可探究导体的电阻与 材料 的关系；
（4）实验中，如果接入M、N之间的导体电阻阻值比较接近而无法通过灯泡的亮暗判断电阻大小，你的解决办法是： 可以在电路中串联电流表，用电流表示数来反映电阻大小，电流表示数越大，则接入电阻越小 ；
（5）完成上述实验后，小明进一步进行了如图丙所示的实验，他把M、N与废日光灯管中的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，这表明：温度升高，钨丝的电阻 越大 。
解：
（1）由图甲可知，可以通过灯泡亮度来判断导体电阻大小，灯泡越亮，表示接入的导体电阻值越小，这种研究方法叫转换法；
（2）依据控制变量法，为探究导体的电阻与导体长度的关系，应使导体材料、横截面积相同，长度不同，故应选BD导体；
（3）根据控制变量法，导体AB长度和横截面积相同，材料不同，探究导体电阻与材料有关；
（4）若通过灯泡亮度无法判断电阻大小，可以在电路中串联电流表，用电流表示数来反映电阻大小，电流表示数越大，则接入电阻越小；
（5）闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，说明接入电路的电阻增大，这表明：温度升高，钨丝的电阻越大。
故答案为：（1）灯泡亮暗；转换；（2）BD；控制变量；（3）材料；（4）可以在电路中串联电流表，用电流表示数来反映电阻大小，电流表示数越大，则接入电阻越小；（5）越大。
29．（6分）某学习小组计划探究电流与电阻的关系，设计的电路如图甲所
（1）根据甲图把乙图的电路连接完整。（要求变阻器滑片向右滑动时，电路中电流变大）
（2）在闭合开关进行实验前，滑动变阻器的滑片应位于 A （逸填“A”或“B”）端。
（3）为得到多组实验数据，进行实验时需要更换连入电路中的定值电阻，每次更换定值电阻后，都需要调节滑动变阻器，使电压表的示数 不变 。
（4）某次实验时，闭合开关，调节滑动变阻器，发现电压表的示数始终等于电源电压，电流表示数为零，则电路中的故障是 电阻R断路 。
（5）某同学分析实验数据发现在电压一定的情况下电流与电阻成反比，于是他作出了如图丙所示的I﹣图线，则实验中该同学加在电阻两端的电压为 3 V。
解：
（1）滑动变阻连入电路的电阻丝是指滑动触头到接入电路的下接线柱这一范围内的电阻丝。要求滑动触头向右移动时，电路中电流变大，则说明向右移动滑动触头时，滑动变阻器连入电路的阻值变小，即要求连入电路的电阻丝的长度减小，所以接入电路的是B接线柱，如下图所示。
；
（2）为保护电路，在闭合开关前，我们应保证滑动变阻器连入电路的阻值最大。由下图可知，当滑动触头处于A端时，滑动变阻器连入电路的电阻丝的长度最长，阻值最大。
（3）本题探究的是“电流与电阻的关系”，而电阻两端的电压也会影响电流的大小，所以为排除电压变化对实验的影响，我们要保证定值电阻两端的电压为一定值。
（4）电流表示数为零，说明电路可能断路；电压表示数为电源电压，说明电压表与电源的两极连通，则与电压表并联的电阻R之外的电路是连通的，因此是与电压表并联的这部分电路出现了断路，即电阻R断路；
（5）在本实验中，定值电阻两端的电压是一定的，所以我们可以取坐标系中任何一点进行计算。如取坐标系中（0.2，0.60）进行分析，坐标系中横轴表示的电阻的倒数，所以此点对应的电阻R＝＝5Ω；纵轴表示的电流，此店对应的电流为0.60A。由欧姆定律可得，定值电阻两端的电压为U＝IR＝0.60A×5Ω＝3V。
故答案为：（1）见解析；（2）A；（3）不变；（4）电阻R断路；（5）3。
四．计算与解答题（本题20分。要求解答过程必须写出必要文字说明，公式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须写出数值和单位）
30．（12分）如图甲所示，1个标准大气压下，使用效率为50%的普通煤炉将壶内20℃的2.5kg水烧开。已知：q煤＝3×107J/kg，c水＝4.2×103J/（kg•℃），求：
（1）把壶内水烧开，水需要吸收的热量Q吸；
（2）普通煤炉至少燃烧煤的质量m煤。
（3）为提高煤炉效率，某创意小组设计了双加热煤炉，如图乙所示，在消耗等量煤烧开壶内初温相同、等量水的过程中，还可以额外把炉壁间2kg水从20℃加热至40℃。求此双加热煤炉的烧水效率η2。
解：（1）1个标准大气压下水的沸点为100℃，
把壶内水烧开，水需要吸收的热量Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2.5kg×（100℃﹣20℃）＝8.4×105J；
（2）煤燃烧放出的热量Q放＝＝＝1.68×106J，
普通煤炉至少燃烧煤的质量m煤＝＝＝0.056kg；
（3）炉壁间的水吸收的热量Q吸′＝c水m′（t′﹣t0）＝4.2×103J/（kg•℃）×2kg×（40℃﹣20℃）＝1.68×105J，
在消耗等量煤烧开壶内初温相同、等量水的过程中，煤燃烧放出的热量不变，壶内水吸收的热量不变，
则吸收的总的热量为Q吸总＝Q吸+Q吸′＝8.4×105J+1.68×105J＝1.008×106J，
此双加热煤炉的烧水效率η2＝＝＝60%。
答：（1）把壶内水烧开，水需要吸收的热量为8.4×105J；
（2）普通煤炉至少燃烧煤的质量0.056kg；
（3）此双加热煤炉的烧水效率为60%。
31．（8分）在如图所示的电路中，L1和L2为两只灯泡，当开关闭合后电流表A1、A2的示数分别为0.5A和0.2A，电压表V的示数为3V，求：
（1）电源电压是多少？
（2）流过灯泡L1，L2的电流是多少？
解：（1）由电路图可知，L1和L2并联，电压表测量的是L2两端的电压，
由并联电路电压规律可知，L2两端的电压等于L1两端的电压，且等于电源电压。
所以灯泡L1和L2两端的电压U1＝U2＝3V；
电源电压U＝U2＝3V；
（2）由图可知，电流表A1测量的是干路的电流，即Ⅰ＝0.5A，电流表A2测量的是L2的电流，则流过灯泡L2的电流I2＝0.2A，
由并联电路电流的规律可知，流过灯泡L1的电流I1＝I﹣I2＝0.5A﹣0.2A＝0.3A。
答：（1）电源电压是3V；
（2）流过灯泡L1的电流为0.3A，流经灯泡L2的电流是0.2A
