初中物理北师大版九年级全册五 磁场对通电导线的作用力练习题

这是一份初中物理北师大版九年级全册五 磁场对通电导线的作用力练习题，共6页。试卷主要包含了能力提升，探究创新，磁场对通电导线的作用力等内容，欢迎下载使用。

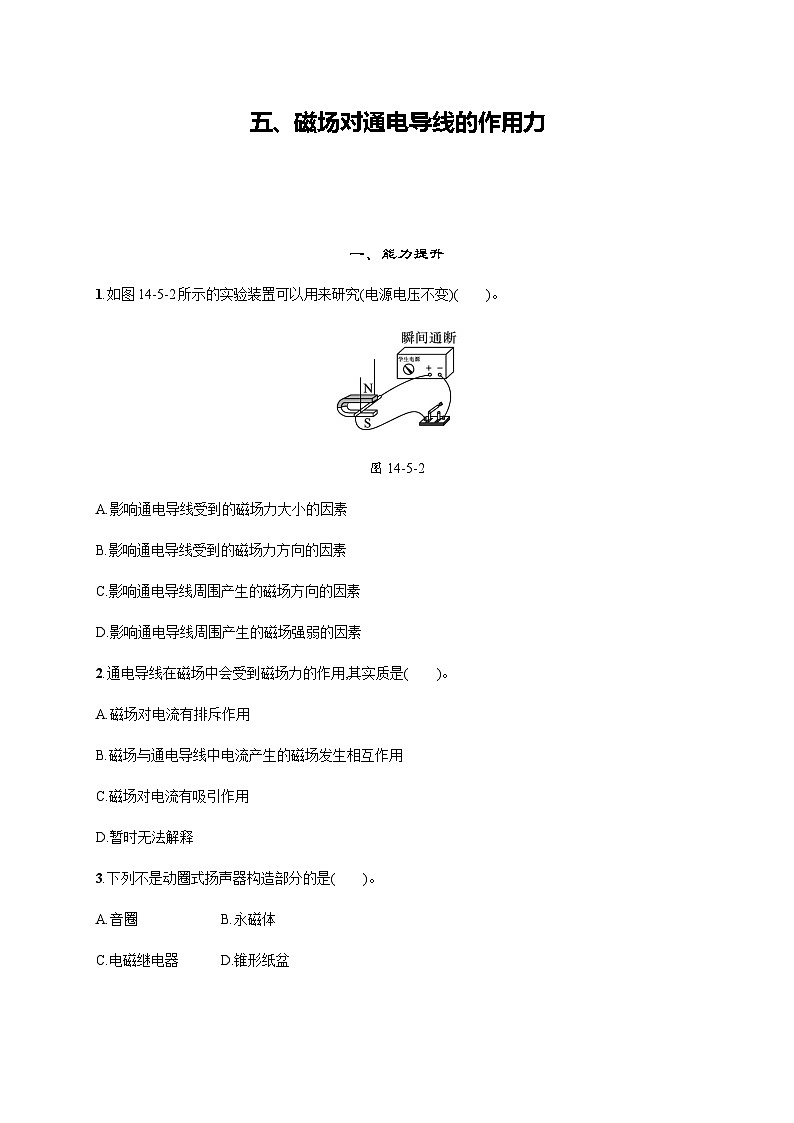

一、能力提升
1.如图14-5-2所示的实验装置可以用来研究(电源电压不变)( )。
图14-5-2
A.影响通电导线受到的磁场力大小的因素
B.影响通电导线受到的磁场力方向的因素
C.影响通电导线周围产生的磁场方向的因素
D.影响通电导线周围产生的磁场强弱的因素
2.通电导线在磁场中会受到磁场力的作用,其实质是( )。
A.磁场对电流有排斥作用
B.磁场与通电导线中电流产生的磁场发生相互作用
C.磁场对电流有吸引作用
D.暂时无法解释
3.下列不是动圈式扬声器构造部分的是( )。
A.音圈B.永磁体
C.电磁继电器D.锥形纸盆

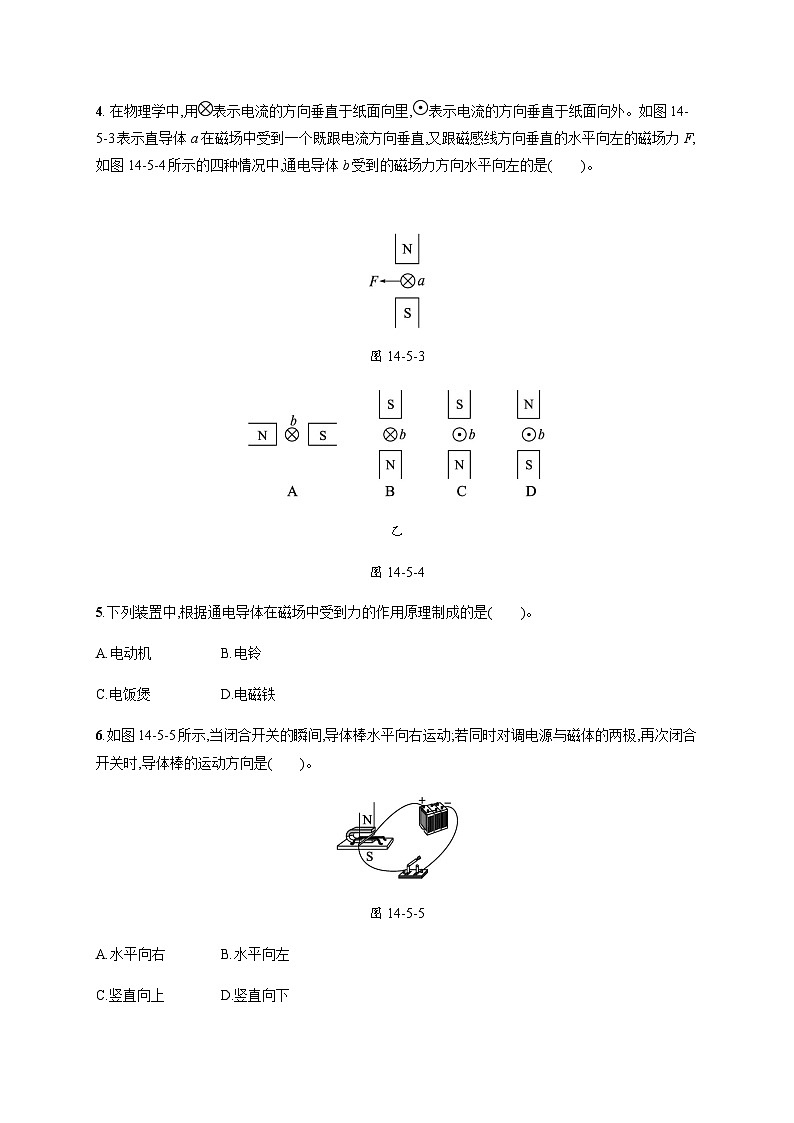

4. 在物理学中,用表示电流的方向垂直于纸面向里,表示电流的方向垂直于纸面向外。如图14-5-3表示直导体a在磁场中受到一个既跟电流方向垂直,又跟磁感线方向垂直的水平向左的磁场力F,如图14-5-4所示的四种情况中,通电导体b受到的磁场力方向水平向左的是( )。
图14-5-3
乙
图14-5-4
5.下列装置中,根据通电导体在磁场中受到力的作用原理制成的是( )。
A.电动机B.电铃
C.电饭煲D.电磁铁
6.如图14-5-5所示,当闭合开关的瞬间,导体棒水平向右运动;若同时对调电源与磁体的两极,再次闭合开关时,导体棒的运动方向是( )。
图14-5-5
A.水平向右B.水平向左
C.竖直向上D.竖直向下

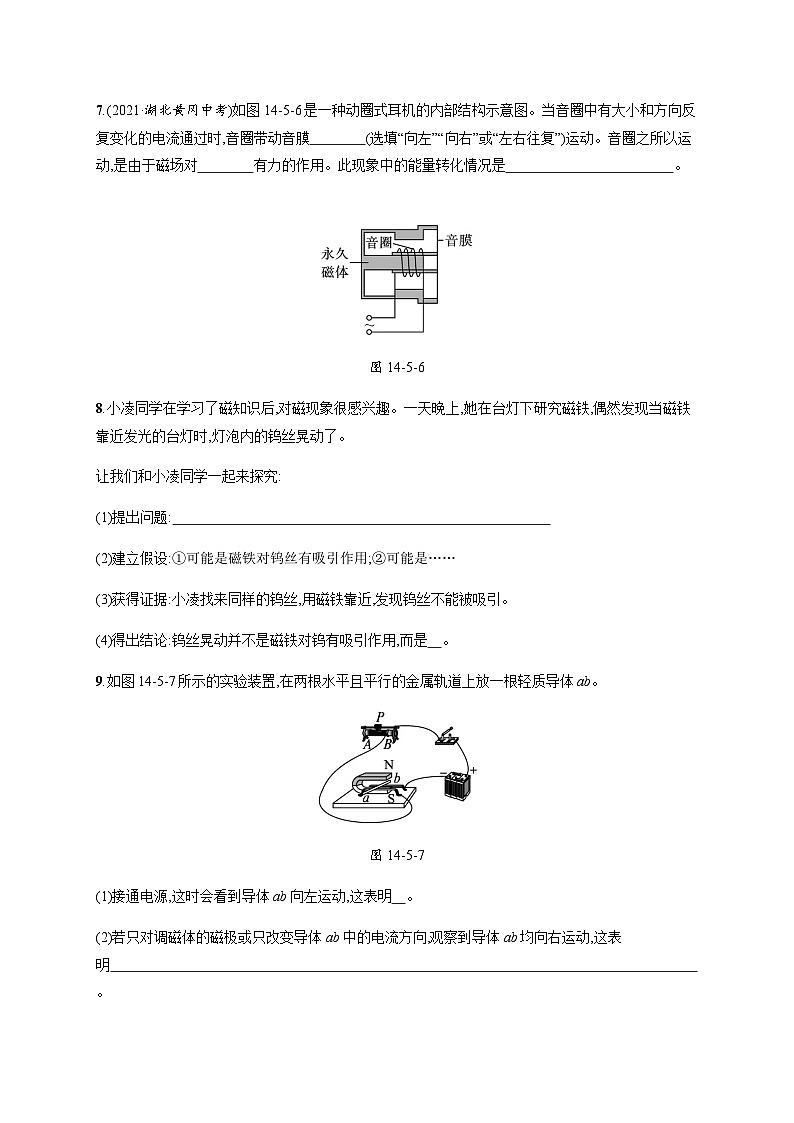

7.(2021·湖北黄冈中考)如图14-5-6是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时,音圈带动音膜 (选填“向左”“向右”或“左右往复”)运动。音圈之所以运动,是由于磁场对 有力的作用。此现象中的能量转化情况是 。
图14-5-6
8.小凌同学在学习了磁知识后,对磁现象很感兴趣。一天晚上,她在台灯下研究磁铁,偶然发现当磁铁靠近发光的台灯时,灯泡内的钨丝晃动了。
让我们和小凌同学一起来探究:
(1)提出问题:
(2)建立假设:①可能是磁铁对钨丝有吸引作用;②可能是……
(3)获得证据:小凌找来同样的钨丝,用磁铁靠近,发现钨丝不能被吸引。
(4)得出结论:钨丝晃动并不是磁铁对钨有吸引作用,而是 。
9.如图14-5-7所示的实验装置,在两根水平且平行的金属轨道上放一根轻质导体ab。
图14-5-7
(1)接通电源,这时会看到导体ab向左运动,这表明 。
(2)若只对调磁体的磁极或只改变导体ab中的电流方向,观察到导体ab均向右运动,这表明 。
(3)如果把磁体的两极对调,同时改变通过导体ab中的电流方向,会看到导体ab的运动方向跟原来 (选填“相同”或“相反”)。
二、探究创新
10.小文的爷爷说:“我的收音机不响了。”小文想了想说:“会不会是收音机的扬声器坏了呢?”请你帮助小文设计一个检查收音机扬声器好坏的方案。
五、磁场对通电导线的作用力
知能演练·提升
1.B 由题图可知,电路中有电源、磁体、开关、导体棒,闭合开关后,通电导体棒在磁场中会受到磁场力的作用而运动,实验中可以改变电流方向、磁场方向(调换电源正负极或磁极),可以探究影响通电导线受到的磁场力方向的因素,故B正确;根据实验器材可知,无法改变磁场强弱、电流大小,所以无法探究影响通电导线受到的磁场力大小的因素,故A错误;由于无法改变电流大小,也不能检测磁场的强弱和方向,所以也不能探究影响通电导线周围产生的磁场强弱和方向的因素,故C、D错误。
2.B 磁场本身与电流本身之间并不能产生力的作用,但由奥斯特实验我们知道通电导线周围存在磁场,这样两个磁场之间就会产生相互作用,故正确选项为B。
3.C
4.C 根据左手定则判断,可得出磁场力的方向。
5.A
6.A 通电导体棒在磁场中的受力方向与电流的方向和磁场的方向有关,同时对调电源与磁体的两极,即同时改变电流的方向和磁场的方向,则导体棒受力方向不变,还是水平向右运动。
7.答案 左右往复 通电导体 电能转化为机械能
8.解析 本题探究的是造成钨丝晃动的原因,因此提出问题时,应跟钨丝晃动有关。由实验现象可知,磁铁不吸引钨丝,不会使钨丝晃动,但当灯泡发光时,把磁铁靠近钨丝可以观察到钨丝晃动,可知钨丝晃动是由于钨丝中有电流通过,在电流的周围产生了磁场,该磁场和磁铁的磁场相互作用。
答案 (1)灯泡内的钨丝为什么会晃动?(灯泡内的钨丝晃动的原因是什么?)
(4)磁铁对通电的钨丝有力的作用(或钨丝通电后产生的磁场和磁铁磁场相互作用)
9.解析 (1)接通电源,这时会看到导体ab向左运动,说明ab受到向左的力的作用,即说明通电导体在磁场中会受力的作用。(2)只对调磁体的磁极或只改变导体ab中的电流方向,观察到导体ab均向右运动,即ab所受力的方向发生了改变,说明通电导体在磁场中受力的方向与磁场方向和电流方向均有关。(3)如果把磁体的两极对调,同时改变通过导体ab中的电流方向,即等于改变了两个因素,所以会看到导体ab的运动方向跟原来相同。
答案 (1)通电导体在磁场中会受力的作用
(2)通电导体在磁场中受力的方向与磁场方向和电流方向均有关
(3)相同
10.解析 电流过大会造成收音机扬声器音圈烧断,扬声器损坏,检查的办法是检查音圈是否断路。
答案 (1)关掉收音机电源,卸掉收音机的背面螺丝,打开收音机后盖;(2)将一节干电池的正负极分别触及扬声器的两个接线柱(不分正负),要断断续续进行接触,如果扬声器发出“喀喀”声,说明扬声器完好,如果任何声音都没有,说明扬声器损坏。
