2023-2024学年内蒙古中学物理九年级第一学期期末统考试题

这是一份2023-2024学年内蒙古中学物理九年级第一学期期末统考试题，共22页。试卷主要包含了答题时请按要求用笔，下列家用电器中电功率最大的是等内容，欢迎下载使用。

1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．夏日晴朗的白天，在太阳光照射下，某海边城市陆地与海面之间空气流动示意图（图中箭头表示空气流动方向）合理的是（ ）
A．B．C．D．
2．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是( )
A．I2＝I1、U2＜U1B．I2＞I1、U2＝U1
C．I2＞I1、U2＞U1D．I2＜I1、U2＜U1
3．生活中当有人在你身边吸烟时，你会闻到烟味，这是因为 ( )
A．分子很小B．分子间有引力
C．分子间有斥力D．分子在不停地做无规则运动
4．小东根据图提供的信息得出以下四个结论，其中正确的是（ ）
A．铁块和铝块升高相同温度，吸收的热量一定不等
B．质量相等的水和沙子，吸收相同热量，水比沙子升温多
C．我国北方楼房中的“暖气”用水作介质，是因为水的比热容大
D．质量相等的沙子和铁，降低相同温度，沙子放出的热量少于铁放出的热量
5．如图是某实验小组测量未知电阻Rx的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻。当开关S1闭合，S2断开时，电流表的示数为I1；当开关S1、S2闭合时，电流表的示数为I2。则下列四个选项中的表达式正确的是（ ）
A．B．
C．D．
6．如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是
A．干木条B．铜丝
C．塑料棒D．陶瓷棒

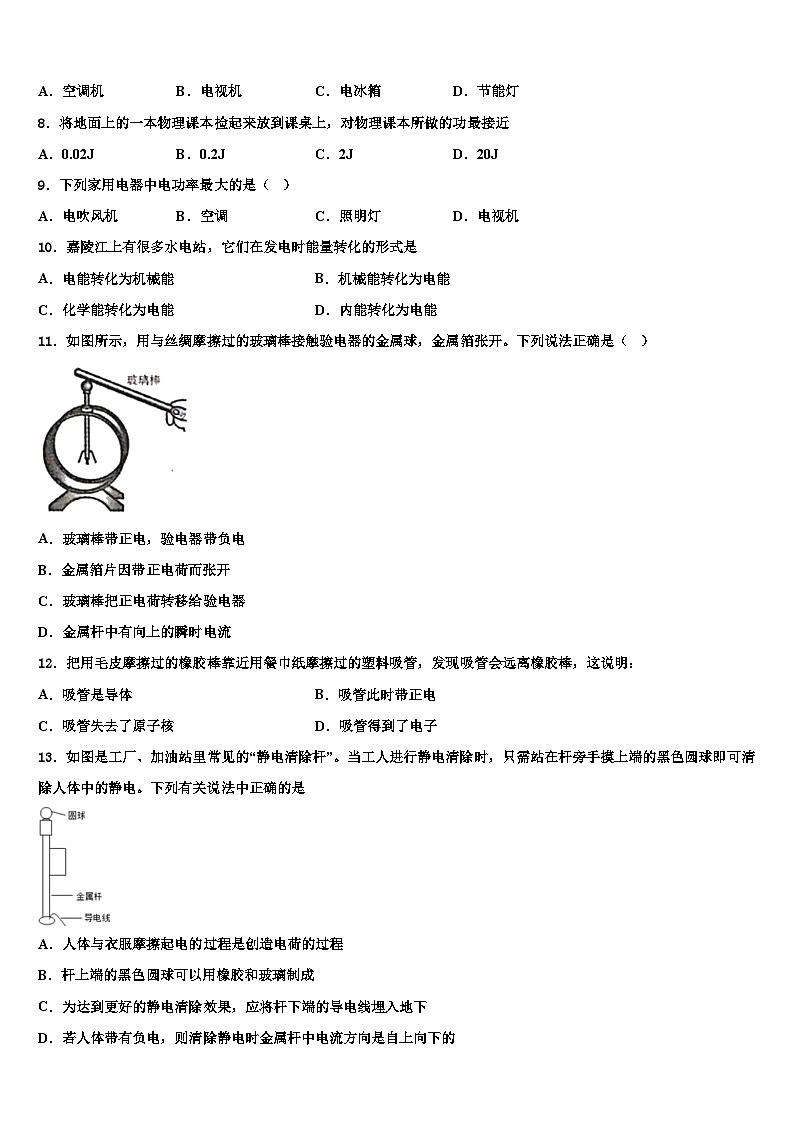

7．下列家用电器正常工作1h耗电最接近1kW•h的是（ ）
A．空调机B．电视机C．电冰箱D．节能灯
8．将地面上的一本物理课本捡起来放到课桌上，对物理课本所做的功最接近
A．0.02JB．0.2JC．2JD．20J
9．下列家用电器中电功率最大的是（ ）
A．电吹风机B．空调C．照明灯D．电视机
10．嘉陵江上有很多水电站，它们在发电时能量转化的形式是
A．电能转化为机械能B．机械能转化为电能
C．化学能转化为电能D．内能转化为电能
11．如图所示，用与丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。下列说法正确是（ ）
A．玻璃棒带正电，验电器带负电
B．金属箔片因带正电荷而张开
C．玻璃棒把正电荷转移给验电器
D．金属杆中有向上的瞬时电流
12．把用毛皮摩擦过的橡胶棒靠近用餐巾纸摩擦过的塑料吸管，发现吸管会远离橡胶棒，这说明：
A．吸管是导体B．吸管此时带正电
C．吸管失去了原子核D．吸管得到了电子
13．如图是工厂、加油站里常见的“静电清除杆”。当工人进行静电清除时，只需站在杆旁手摸上端的黑色圆球即可清除人体中的静电。下列有关说法中正确的是
A．人体与衣服摩擦起电的过程是创造电荷的过程
B．杆上端的黑色圆球可以用橡胶和玻璃制成
C．为达到更好的静电清除效果，应将杆下端的导电线埋入地下
D．若人体带有负电，则清除静电时金属杆中电流方向是自上向下的
14．电阻和并联，当通过的电流为时，则通过干路的电流为（ ）
A．B．C．D．
15．一位初中生用30s从坡底爬上了9m高的山坡．他爬坡时的功率与下列哪一个最接近
A．几瓦B．十几瓦C．一百多瓦D．一千多瓦
16．POS刷卡机的广泛应用给人们的生活带来了便利．POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）．在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下图中能反映POS刷卡机读出信息原理的是（ ）
A．
B．
C．
D．
17．下列运用科学方法的实验中，说法错误的是（ ）
A．探究磁场时引入磁感线，运用了模型法
B．用两个5Ω的电阻串联替代一个10Ω的电阻，运用了等效法
C．通过比较灯泡的亮度变化而比较通过灯泡电流的大小，运用了转换法
D．由电生磁联想到磁能否生电，运用了类比法
18．为了探究“电流通过导体产生的热量跟什么因素有关”，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图所示的甲、乙两套装置。已知电源电压相等且保持不变，R1A．甲装置可探究电流通过导体产生的热量与电流是否有关
B．乙装置电流通过电阻R2比R1产生的热量多
C．在相同的通电时间内，d温度计所在烧瓶中的电阻丝产生的热量最多
D．比较相同通电时间内a、c两温度计示数变化，可探究电流产生的热量与电流是否有关
19．为了节约能源，需要提高热机的效率，下列措施不能提高热机效率的是（ ）
A．让燃料与空气混合充分，使燃料燃烧得比较完全
B．在设计与制造热机时要不断改进与创新，以减少能量的损失
C．尽量减少热机内部各部件间的摩擦
D．尽量增加热机的工作时间
20．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是
A．用铜丝替代保险丝B．更换灯泡时断开电源开关
C．开关接在灯泡和零线之间D．使用测电笔时手接触笔尖金属体
21．随着人民生活水平的提高，家用电器的种类和数目在不断增加，这给我们的生活带来方便的同时也带来了安全隐患，生活中下列做法正确的是（ ）
A．为了在电流过大时能自动切断电路，空气开关应串联在电路中
B．使用试电笔时，手指不能碰到金属笔卡，以免触电
C．在不断开电源的情况下，只要人不与地面接触就不会触电
D．长时间不看电视时，只用遥控器关闭电视机即可
22．下列关于导体电阻的说法正确的是（ ）
A．长度长的导体，电阻一定大
B．横截面积大的导体，电阻一定小
C．导体的电阻由其两端的电压和通过的电流来决定
D．导体的电阻与导体的材料、长度和横截面积等因素有关
23．下列有关静电现象的说法中正确的是
A．自然界中只存在一种电荷
B．摩擦起电是利用摩擦的方式创造电荷
C．玻璃棒与丝绸摩擦后二者带的电荷种类相同
D．验电器的工作原理是同种电荷相互排斥
24．在如图甲所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，调节滑动变阻器，将滑动触头P从最右端滑到最左端，两电压表的示数随电路中电流变化的完整过程图线如图乙所示，Q为两图线的交点位置，则下列说法正确的是（ ）
A．图线甲反映电压表V1示数随电流的变化
B．电路总功率的最大值为2.4W
C．将R2换成一个总阻值较大的滑动变阻器，其它不变，所描绘的两根图线交点不在原位置Q处
D．改变R1的值，图线甲一定与横轴相交，图线乙的延长线一定过坐标原点
25．如图是两个演示实验的示意图，甲图是在一个配有活塞的厚壁玻璃筒里放一小团硝化棉，用力把活塞迅速下压，棉花就会立即燃烧；乙图是给试管里的水加热，水沸腾后，水蒸气推动橡胶塞迅速冲出试管口；根据实验现象判断下列说法中正确的是（ ）
A．甲图中活塞下压过程中，筒中气体的内能减小
B．甲图中活塞下压过程的能量转化与热机压缩冲程能量转化相同
C．乙图中水蒸气推动橡胶塞迅速冲出试管口的过程中，水蒸气的内能增加
D．乙图中水蒸气推动橡胶塞过程的能量转化是机械能转化为内能
26．灯泡的亮度决定于( )
A．灯泡的电阻B．灯泡的额定功率
C．灯泡的实际功率D．灯泡的额定电压
27．以下温度中，最接近25℃的是
A．健康成年人的体温B．龙岩市冬季最低气温
C．冰水混合物的温度D．让人感觉温暖而舒适的房间的温度
28．甲、乙两个灯泡的铭牌分别是“PZ220﹣25”、“PZ220﹣100”，关于这两个灯泡的描述正确的是（ ）
A．甲灯的灯丝粗，电阻大
B．甲灯的灯丝细，电阻大
C．乙灯的灯丝细，电阻小
D．乙灯的灯丝粗，电阻大
29．我国随着航天事业发展需要，正在研制大功率液氢发动机．这种发动机主要是因为氢是有（ ）
A．较小的密度B．较大的比热容C．较高的热值D．较低的沸点
30．关于电流表和电压表的使用，下列接法中能够正确测出电流或电压的是
A．B．
C．D．
二、填空题（每空1分，共10题，20分）
31．某品牌最新手机上搭载了40W的超级快充技术，可以达到非常惊人的充电速度．下表为该手机电池的一些参数，则该手机电池最多能储存的电能为__________J，如果手机仅剩30%的电能，若按照最大充电功率充电到80%，所需时间为__________min．
32．如图所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的最大阻值为R2，且R1＝2R2，灯泡L上标有“12V 9W”字样．当三个开关S1、S2、S3都闭合时，灯泡L正常发光，两电流表指针的位置相同；通过开关S1、S2、S3闭合或断开及改变滑动变阻器滑片P的位置，可使电路在某种状态下消耗的功率最小，则最小功率值P＝_____W（忽略温度对灯电阻的影响）．
33．河源市很多地方（比如正德中学）都安装有类似如图的太阳能路灯。表中是相关信息。
（1）太阳能电池是一种光电转换装置，白天工作时太阳能转化为电能，但白天路灯不亮并不消耗电能，而是贮存在蓄电池中，贮存过程中，是_____能转化为_____能，这种路灯的优点是_____。
（2）按照上面的参数进行计算，路灯工作时电流是_____A，照明12小时消耗电能_____kW•h．假设我们学校需要安装这种路灯100盏，每天照明12小时，一度电按一元计算，一年能省_____元。
34．有一个标有“8V，2W”的小灯泡，如果接在12V的电源上，必须串联一个_________Ω的电阻，才能使小灯泡正常发光，此时该电阻消耗的功率为_________W。
35．如图所示是一种测定油箱油量的装置。其中R是滑动变阻器的电阻片，滑杆可绕固定轴O转动，一端与滑动变阻器的滑片接触，另一端固定一个浮子。油箱内油量越少，连入电路的阻值__，电压表示数__，R两端的电压__。（均填“越大”、“越小”或“不变”）
36．高空抛物是一种非常危险的不文明行为，质量为50g的鸡蛋从90m的31楼自由下落，这一过程中，重力对鸡蛋做功_________J，鸡蛋动能增加_________J。相当于质量为1kg的石块从_________m高处自由下落到地面产生的动能，足以致人重伤甚至死亡。（g取10N/kg）
37． “嫦娥”问月、“北斗”指路，2019 年中国航天发射次数将达 34 次，连续两年成为 全球年度航天发射次数最多的国家。下图为我国某轨道卫星绕地球运转轨道，卫 星从近地点到远地点运动过程中动能______，重力势能 _____；（选填增大、 减小或不变）如下图所示的人造卫星打开了太阳能电池板，太阳能电池板把太阳 能转化为______能。
38．把和的两个电阻串联在电路中，它们的总电阻是_______Ω，两端电压与两端电压之比是________。
39．如图甲所示的电路中，电灯L1的电阻为10 Ω，开关闭合后， 、 的示数分别如图乙所示，则 的示数为________V，L2两端的电压为________V，通过L1的电流为________A．
40．雷电是云层与大地之间或云层与云层之间的放电现象，放电的两者所带的是_____种电荷，云层所带电荷是因_____而获得的．
三、实验题（每空1分，共2题，15分）
41．小亮在探究“通过导体的电流跟电阻的关系”实验中，电源电压为6V，五个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω 1A”），根据实验目的设计出实验电路图，并按电路图连接实验器材如图1所示。
(1)在图1所示的实物电路中，______连接有错误；
(2)本实验用到的实验方法是______；
(3)小亮将电路连接的错误改正后开始实验，在闭合开关S前，应使滑动变阻器滑片P置于______端；（选填“A”或“B”）
(4)在此实验中，先将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表达到合适的示数，并记下相应的电流值。再用10Ω的电阻替代5Ω的电阻，为了保持电压表的示数不变，应将滑动变阻器的滑片向______（选填“左”或“右”）移动；
(5)在实验过程中，当滑动变阻器的滑片P移到某点时，发现两电表的示数如图2甲、乙所示，则此时小亮所使用的定值电阻为______Ω；
(6)小亮实验中又进行了多组实验，并根据自己实验数据绘制出通过导体的电流随导体电阻变化规律的图像，本实验控制的电压______V，当使用定值电阻25Ω，移动滑动变阻器滑片，对应接入电路的阻值为______Ω。所以本实验为了完成用五个定值电阻进行实验，应选择滑动变阻器的规格是______。通过对图像的分析可以得出的实验结论是：在电压一定时，通过导体的电流与导体的电阻成______比。（选填“正”或“反”）
42．在测量标有电压为 2.5 V的某小灯泡电阻的实验中，第一次测量时的电压等于2.5 V，小灯泡正常发光，以后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如下表所示。
(1)请你根据表中电压和电流的数据计算每次的电阻，填在表格中_____；
(2)对比不同电压下小灯泡的电阻值，你有什么发现？把你的发现写成一句具有概括性的结论。答：_____。
四、计算题（每题10分，共2题，20分）
43．如图甲所示是一款超市用的透明玻璃门冷饮展示冰柜，该冰柜的玻璃门采用的是防雾玻璃，玻璃夹层中有电热丝用来加热玻璃，可以有效防止水蒸气凝结在玻璃上，电热丝与冰柜中的电动压缩机连接的简化电路如图乙所示，其相关参数如表所示．求：
（1）冰柜的电动压缩机正常工作时的电流为多少？
（2）冰柜正常工作时防雾电热丝的电阻为多少？
（3）该冰柜的玻璃门的质量是5kg，若不计热量损失，电热丝正常工作使门玻璃升高20℃需要多长时间？[玻璃的比热容为0.84×103J/（kg•℃）]
44．已知汽油的热值是4.6×107J/kg，完全燃烧500g汽油，求：
（1）燃烧汽油产生的热量是多少？
（2）若这些热量的50%被水吸收，使水温升高了40℃，则水的质量大约是多少？c水=4.2×103J/（kg·℃）
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
【详解】夏日晴朗的白天，在太阳光照射下，海水比热容较大，吸收热量后，温度上升得慢，温度较低，陆地温度较高，热空气上升，风从海面吹向陆地，使空气循环流动，故选A。
2、C
【分析】当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2。
【详解】AD．因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；
BC．由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确；故选C。
【考点定位】
欧姆定律的应用
3、D
【解析】生活中当有人在你身边吸烟时，你会闻到烟味，这是因为分子在不停地做无规则运动，是扩散现象。
故选D。
4、C
【详解】A．因为不确定铁块和铝块的质量，所以由可知，无法比较铁块和铝块吸收热量的多少，故A错误；
B．由于水比沙子的比热容大，在质量相同、吸收的热量相同时，由可知，水的温度变化小，即水比沙子升温少，故B错误；
C．因为水的比热容大，在质量相同、降低的温度相同时，根据放热公式可知水放出的热量多，所以我国北方楼房中的“暖气”用水作为介质，故C正确；
D．根据比热容的定义结合图像可知，沙子比铁的比热容大，由可知，质量相等的沙子和铁，降低相同温度，沙子放出的热量大于铁放出的热量，故D错误；
故选C。
5、B
【详解】只闭合开关S1时，电路为Rx的简单电路，电流表的示数为I1；开关S1、S2都闭合时，电路为R0、Rx并联，电流表测总电流，此时的示数为I2；则通过R0的电流为：
I0=I2-I1，
R0两端的电压为：
U0=（I2-I1）R0，
由并联电路电压的规律可知Rx两端的电压为
Ux= U0=（I2-I1）R0，
由欧姆定律可得，Rx的阻值：
Rx=，
故选B。
6、B
【详解】干木条属于绝缘体，所以，不能使小灯泡发光，故A错误；
铜丝是导电，能使小灯泡发光，故B正确；
塑料袋不易导电，属于绝缘体，不能使小灯泡发光，故C错误；
陶瓷棒不易导电，属于绝缘体，不能使小灯泡发光，故D错误．
7、A
【解析】用电器正常工作1小时消耗的电能最接近1kw﹒h，用电器的功率：P===1kW，
四个选项中空调额定功率一般1kw左右，符合题意；电视机和冰箱一般一百多瓦，不合题意；节能灯额定功率几瓦到几十瓦左右。故选A.
8、C
【解析】一本物理课本的质量m=200g=0.2kg，
G=mg=0.2kg×10N/kg=2N，
课桌高度约为1m，
人对课本做的功：W=Gh=2N×1m=2J．
故选C．
9、B
【解析】由生活经验可知，题中四个家用电器中，空调在相同时间里消耗的电能最多，所以空调消耗电能最快，故空调的功率最大；
故选B。
10、B
【详解】水电站发电时是水的机械能转化为电能，故选B。
11、B
【详解】ABC．用丝绸摩擦过的玻璃棒带正电，当它接触到验电器的金属小球的时候，金属小球的电子会被吸引到玻璃棒上，从而验电器金属箔失去电子而带正电；因为同种电荷相互排斥，金属箔会张开；故A、C项错误，B项正确；
D．金属中能够自由移动的是自由电子，自由电子向上移动，所以瞬时电流的方向为向下，故D项错误。
故选B。
12、D
【详解】用毛皮摩擦过的橡胶棒带负电，把带负电的橡胶棒靠近吸管时，吸管远离橡胶棒被排斥，说明吸管与橡胶棒带的是同种电荷，不能说明吸管是导体，橡胶棒带负电，吸管也带负电；吸管与餐巾纸摩擦，吸管带负电，说明吸管得到了电子。
故选D。
13、C
【详解】A．人体与衣物摩擦带电，是由于电荷发生了转移，而不是创造了电荷，故A错误；
B．为了将人体的静电释放掉，则杆上端的黑色圆球是导体，而橡胶或玻璃是绝缘体，故B错误；
C．静电消除杆将人体与大地相连，“除电”时，人体所带电荷经金属球流向大地，为了达到更好的静电消除效果，应将杆下端的导电线埋入地下，故C正确；
D．若人体带有负电(有多余的电子)，电子会由人体通过金属杆流向大地，因电流方向与自由电子定向移动的方向相反，则清除静电时金属杆中电流方向从下向上(由大地流向人体)，故D错误。
14、B
【分析】解决此题的关键是知道并联电路各支路电压相等,干路的电流等于各支路电流之和,结合欧姆定律可以求解.
【详解】ABCD．当通过的电流为时,根据欧姆定律变形公式:
因电阻和并联,所以两端的电压也是,根据公式,可以知道:
所以通过干路的电流:
15、C
【详解】中学生的质量约50kg，体重约左右，山坡的高度为9m．登楼的功率：
，
可见，他爬坡时的功率与C选项最接近；
故选C。
16、C
【详解】A．如图反映电流周围存在着磁场．A选项错误．
B．如图电路中有电源，是通电导体在磁场中受力运动．B选项错误．
C．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项．C选项正确．
D．如图电路中有电源，是通电导体在磁场中受力运动．D选项错误．
17、D
【详解】A．磁场是真实存在的，但是看不见摸不着，所以引入磁感线来研究磁场，运用了模型法，故正确，不符合题意；
B．用两个5Ω电阻串联相当于一个10Ω的电阻，运用了等效法，故B正确，不符合题意；
C．通过比较灯泡的亮度变化来比较通过灯泡电流的大小，灯泡越亮说明通灯泡的电流越大，运用了转换法，故C正确，不符合题意；
D．由电可以生磁联想到磁能否生电，运用了逆向思考法，故D错误，符合题意。
18、D
【详解】A．甲装置中两电阻串联，则两电阻中的电流相等，根据温度计示数的变化判断吸收热量的多少，两个电阻的大小不同，可以探究电流通过导体产生的热量与电阻大小的关系，故A错误；
B C．乙装置中，两电阻并联时，由Q=t可知，电压相等，R1＜R2，电阻R1产生的热量多，c温度计所在烧瓶中的电阻丝产生的热量最多，故C错误；
D．比较相同通电时间内a、c两温度计示数变化，电阻和通电时间相同，电流不同，可探究电流产生的热量与电流是否有关，故D正确。
19、D
【详解】ABC.热机效率是指热机有效利用的能量与燃料完全燃烧放出的能量之比．所以减少热量的损失可以提高热机的效率．所以使燃料充分燃烧、减少废气带走的热量、减少热机部件间的摩擦都可以减少热量的损失，提高效率．故ABC正确，不符合题意；
增加热机的工作时间，并不能减少热量的损失，所以不能提高热机的效率，故D错误，符合题意．
20、B
【解析】铜丝熔点较高不可作为保险丝替代品；更换灯泡是应断开电压以防触电；开关应接在用电器与火线之间；使用测电笔时手应接触测电笔尾，不可接触笔尖，否则会发生触电危险。
21、A
【详解】A．空气开关串联在电路中，当电路中电流过大时可以自动切断电路，防止用电器被损坏，故A正确；
B．使用试电笔时手指要接触金属帽，笔尖接触电线，可辨别火线与零线，但手不能接触笔尖金属体，否则会发生触电事故，故B错误；
C．在不断开电源情况下，只要人一手与火线接触，另一只手与零线接触，同样可以形成通路，使电流通过人体发生触电事故，故C错误；
D．电视机不用时不要处于待机状态，同时还要切断电源，否则浪费电能，故D错误。
故选A。
22、D
【解析】解：影响导体电阻大小的因素有：导体的长度、横截面积、材料和温度决定；在相同条件下，长度越长电阻大；在相同条件下，横截面积大电阻小；故AB错误，D正确；C、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；与导体两端电压和通过的电流无关；故C错误．故选D．
点睛：导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关；还受温度的影响；与导体中的电流、导体两端的电压大小无关．
23、D
【详解】A．自然界只存在两种电荷，正电荷和负电荷，故A错误；
B．摩擦起电实质是电子在物体间发生了转移，不是创造了电荷，故B错误；
C．丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱，失去电子带正电；丝绸束缚电子的本领强得到电子，因有多余电子带负电，二者带的电荷种类不同，故C错误；
D．验电器是根据同种电荷相互排斥的原理制成的，故D正确。
24、D
【详解】由图甲可知，电阻R1和变阻器R2串联，电压表V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量电路中的电流。
AB．滑片在最左端时，R2接入电路的阻值为零，只有R1的简单电路，电压表V1测量电源电压，电路的总电阻最小，由I=可知通过电路的电流最大，此时电压表V2示数为零，由图象可得，图线甲反映电压表V2示数随电流的变化，图线乙反映电压表V1示数随电流的变化，由图可知电路中的最大电流为0.6A，电源电压
U=U1=6V，
电路总功率的最大值为
P最大=UI最大=6V×0.6A=3.6W，
故AB错误；
C．串联电路起分压作用，当R2连入电路的阻值等于R1的阻值时，电压表V1和电压表V2的示数相等，则两条图线交点是Q点，将R2换成一个总阻值较大的滑动变阻器，当R2连入电路的阻值等于R1的阻值时，电压表V1和电压表V2的示数相等，则两条图线交点还是Q点，故C错误；
D．改变R1的值，变阻器连入电路的电阻为零，电压表V2示数为零，图线甲一定与横轴相交，根据U=IR可知，当R一定时，因此图线乙的延长线一定过坐标原点，故D正确。
25、B
【详解】AB．图甲所示，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，由于压缩玻璃筒内的空气对其做功，使得空气的内能增加，温度升高，故是将机械能转化为内能的过程，故与内燃机的压缩冲程相类似，故A错误，B正确；
CD．图乙所示，用酒精灯加热试管中的水，当水沸腾一段时间以后，塞子被试管内水蒸气推出，即该过程中消耗水蒸气的内能，产生机械能，故是将内能转化为机械能的过程，内能减小，故CD错误。
故选B。
26、C
【详解】灯泡只有在额定电压下，灯的实际功率才等于额定功率，灯的亮度取决于灯的实际功率， 故选C.
【点睛】
灯泡工作时，消耗电能转化为光能，比较灯的亮度就是要比较在一定时间内消耗电能的多少，即实际电功率的大小，从中选答案．
27、D
【解析】A．正常情况下，人的体温在37℃左右，变化幅度很小，故A项不符合题意；
B．龙岩市冬季气温不是很低,但最低气温不超过10℃，故B项不符合题意；
C．冰水混合物的温度为0℃，故C项不符合题意；
D．人体感觉舒适的温度在25℃左右.故D项符合题意
28、B
【详解】根据R=可知，电压相同时，甲灯泡的额定功率小，电阻大；乙灯泡的额定功率大，电阻小；根据影响电阻大小的因素材料、长度、横截面积，且材料、长度相同时横截面积越大、电阻越小可知，乙灯泡比甲灯泡粗．
故选B．
29、C
【详解】大功率发动机要求燃烧相同质量的燃料释放出的内能越大越好，由Q=qm可知燃料热值越大越好．故研制大功率液氢发动机的主要原因是氢的热值较高．C选项符合题意．
30、D
【详解】A．使用电流表、电压表时，要让电流从正接线柱流入，负接线柱流出，A图中流入电压表的方向不正确，故A错误；
B．电流流入电压表的方向不正确，故B错误；
C．电流流入电流表的方向不正确，故C错误；
D．电流流入电流表方向正确，电流表测通过灯L1电流，故D正确。
二、填空题（每空1分，共10题，20分）
31、11.4
【详解】该手机电池最多能储存的电能为:
如果手机仅剩30%的电能，若按照最大充电功率充电到80%，所需时间为: .
32、1.5
【解析】试题分析：三个开关都闭合时，R1和灯泡L并联，电流表A1测R1的电流，电流表A测干路电流，简化电路如下图所示：
灯丝电阻为∵灯正常发光，∴电源电压U=12V
两电流表指针位置相同，说明A2用的大量程，A1用的小量程，则，∴，在并联电路中∴
当S1、S2闭合、S3断开，滑片在最左端时， R1、R2串联，电路中的总电阻最大，总功率最小，
考点：电路 电功率
33、电 化学 太阳能清洁、无污染、取之不尽 3.33 0.48 17520
【详解】(1)[1][2]白天，太阳能电池板把接收到的太阳能转化成电能，然后转化成化学能储存在蓄电池内；
[3]太阳能路灯的优点：①采用太阳能电池可以节约电能，②太阳能清洁、无污染、取之不尽等；
(2)[4]由可得路灯工作时电流：
[5]照明12小时消耗的电能：
[6]100盏路灯一年能需要的电能：
一年能节省的钱是：
34、16 1
【解析】由P＝UI可知，灯泡正常发光时的电流：I＝ ＝＝0.25A，串联电阻阻值：R＝ ＝ ＝＝16Ω，电阻消耗的功率：PR＝I2R＝(0.25A)2×16Ω＝1W。
35、越大 越小 越大
【解析】[1]由电路图可知，滑动变阻器R与定值电阻R0串联，电压表测量R0两端的电压；油箱内油量越少，R连入电路的阻值越大；
[2]由可知，电路中的电流越小，由可知，R0两端的电压越小，即电压表的示数越小；
[3]因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压越大。
36、45 45 4.5
【详解】[1]一个鸡蛋的重力：
G=mg=0.05kg×10N/kg=0.5N，
31楼高度：
h=30×3m=90m，
这个鸡蛋从31楼掉落到地面上重力做的功：
W=Gh=0.5N×90m=45J。
[2]重力对鸡蛋做的功用于增加鸡蛋的动能，即鸡蛋动能增加45J。
[3]石块的重力：
G石=m石g=1kg10N/kg=10N，
由W=Gh得石块的下落高度为：
h石===4.5m，
即相当于质量为1kg的石块从4.5m高处自由下落到地面产生的动能。
37、减小 增大 电
【详解】[1][2]卫星在绕地球运动过程中，质量不变，卫星从近地点运动到远地点的过程中，速度不断减小，动能不断减小；卫星从近地点运动到远地点的过程中，和地球的相对高度不断增大，重力势能不断增大；
[3]太阳能电池板将太阳能转化电能。
38、15 2:1
【详解】[1]串联电路中总电阻等于各分电阻之和，所以它们的总电阻是：
；
[2]串联电流中，电流处处相等，所以两端电压与两端电压之比是：
。
39、5.5 2.5 0.3
【解析】试题分析：观察电路图可见，测量的是L2两端电压，测量的是电源电压（L1、L2串联总电压），根据串联电路电压规律可知示数大于示数,对照图2乙可知，指针偏转角度小于指针偏转角度，故使用的量程是0—15V，使用的量程是0—3V，则的示数为5.5V，L2两端的电压（的示数）为2.5V,根据欧姆定律得通过L1的电流为
考点：电压表示用，电路综合分析，电压表读数，欧姆定律，串联电路电压规律．
40、异 摩擦
【详解】[1][2]云层因为摩擦而带异种电荷，当云层所带电荷越积越多时，就会在云层之间发生放电现象．
三、实验题（每空1分，共2题，15分）
41、电流表正负接线柱 控制变量法 B 右 10.4 2.5 35 “50Ω 1A” 反
【详解】(1)[1]根据电流方向，在图1所示的实物电路中，电流表正负接线柱连接有错误。
(2)[2]在探究“通过导体的电流跟电阻的关系”这类多因素实验问题时，应采用控制变量法。
(3)[3]小亮将电路连接的错误改正后开始实验，在闭合开关S前，应使滑动变阻器滑片P置于B端使其接入电阻最大。
(4)[4]用10Ω的电阻替代5Ω的电阻，定值电阻变大，根据串联电路电阻分压的特点，定值电阻两端电压变大，为了保持电压表的示数不变，应将滑动变阻器的滑片向右移动以增加其两端分压。
(5)[5]在实验过程中，当滑动变阻器的滑片P移到某点时，发现两电表的示数如图2甲、乙所示，电流表与电压表接入小量程，电压表分度值为0.1V，示数为2.8V，电流表分度值为0.02A，示数为0.28A，则此时小亮所使用的定值电阻为
(6)[6]小亮实验中又进行了多组实验，并根据自己实验数据绘制出通过导体的电流随导体电阻变化规律的图像，当选用25Ω的定值电阻时，电路电流为0.1A，则本实验控制的电压为
[7]当使用定值电阻25Ω，电路电流为0.1A，根据串联电阻分压可知，移动滑动变阻器滑片对应接入电路的阻值为
[8]所以本实验为了完成用五个定值电阻进行实验，滑动变阻器的最大阻值应不小于35Ω，应选择滑动变阻器的规格是“50Ω 1A”。
[9]通过对图像的分析可知，即在电压一定时，通过导体的电流与导体的电阻成反比。
42、8.1；3.1；2 灯泡的电阻随两端的电压减小而减小
【详解】(1)[1]由表中数据可知，第2组数据可求得的电阻大小是
第6组数据可求得的电阻大小是
第7组数据可求得的电阻大小是
；
(2)[2]从表中数据可以看到，灯泡两端的电压越小，其电阻也越小。
四、计算题（每题10分，共2题，20分）
43、（1）0.5A；（2）484Ω；（3）840s
【详解】（1）由P=UI可得，冰柜的电动压缩机正常工作时的电流：
I===0.5A；
（2）由P=可得，冰柜正常工作时防雾电热丝的电阻：
R===484Ω；
（3）门玻璃升高20℃吸收的热量，
Q吸=cm△t=0.84×103J/（kg•℃）×5kg×20℃=8.4×104J；
不计热量损失，则
W=Q吸=8.4×104J，
由P=可得，电热丝正常工作使门玻璃升高20℃需要的时间：
t===840s．
44、（1）2.3×107J；（2）68.5kg
【详解】(1)根据题意可知，汽油完全燃烧放出（产生）的热量
Q放＝m汽油q＝0.5kg×4.6×107J/kg＝2.3×107J
(2)根据题意知道，若这些热量的50%被水吸收，使水温升高了40℃，所以，水吸收的热量
Q水吸热＝Q放×50％＝2.3×107J×50％＝1.15×107J
由于温度升高40℃，由Q水吸热＝c水m水(t－t0)知道，水的质量
答：(1)燃烧汽油产生的热量是2.3×107J；
(2)水的质量大约是68.5kg。
电池类型
不可拆卸式电池
电池输出电压
3.8V
电池容量
4000mA﹒h
最大充电功率
40W
太阳能路灯说明
RE﹣TZ13
1、太阳能电池：40W
2、发光光源：高效节能灯
3、系统电压：12V
4、连续阴雨：3～5天
5、环境温度：﹣20℃～+70℃
6、照明时间：12小时
数据序号
1
2
3
4
5
6
7
发光情况
明亮
不很亮
不亮
较暗
微光
熄灭
熄灭
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
电流 I/A
0.28
0.26
0.24
0.21
0.19
0.16
0.05
算出的电阻R/Ω
8.9
7.1
6.2
4.7
冰柜总质量
160kg
额定电压
220V
电动压缩机的额定功率
110W
防雾电热丝的额定功率
100W
