2022-2023学年陕西省延安市洛川县八年级（上）期末物理试卷(含答案解析)

这是一份2022-2023学年陕西省延安市洛川县八年级（上）期末物理试卷(含答案解析)，共19页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

1.在太阳光底下可以点燃火柴的是( )
A. 凸透镜B. 凹透镜C. 平面镜D. 凸面镜
2.为了使教室内的学生免受环境噪声干扰，采取下面的哪些方法是有效、合理的( )
A. 在教室周围植树B. 每个学生都戴一个防噪声的耳罩
C. 老师讲话声音大一些D. 教室内安装噪声监测装置
3.如图所示的实例中，属于光的直线传播现象的是( )
A. 手影B. 看到地上的书
C. 海市蜃楼D. 用放大镜看指纹
4.用酒精消毒时，酒精沾在手上会迅速汽化。下列现象中的物态变化与其相同的是( )
A. 壶口“白气”B. 浓雾消散
C. 露珠形成D. 冰雕变小
5.如图所示的望远镜，目镜和物镜都相当于凸透镜，用它来观察很远的物体，看到的是( )
A. 正立的虚像
B. 正立的实像
C. 倒立的虚像
D. 倒立的实像

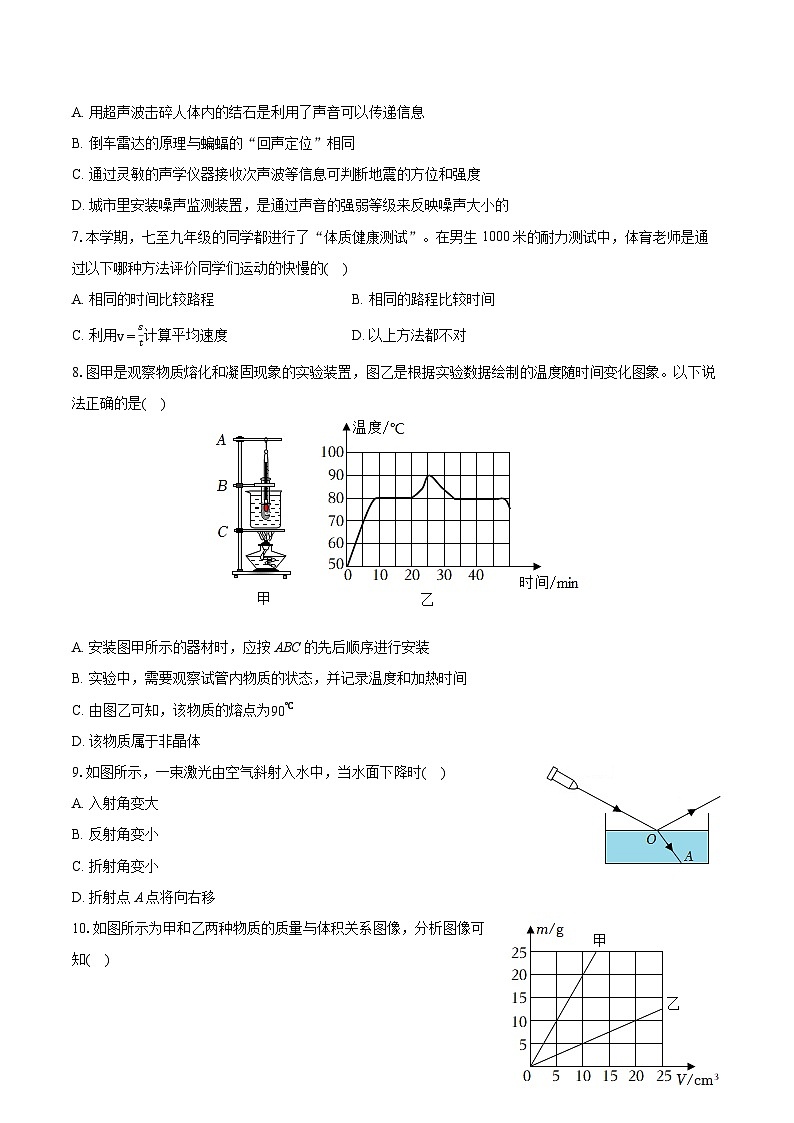

6.关于声音的利用，下列说法错误的是( )
A. 用超声波击碎人体内的结石是利用了声音可以传递信息
B. 倒车雷达的原理与蝙蝠的“回声定位”相同
C. 通过灵敏的声学仪器接收次声波等信息可判断地震的方位和强度
D. 城市里安装噪声监测装置，是通过声音的强弱等级来反映噪声大小的
7.本学期，七至九年级的同学都进行了“体质健康测试”。在男生1000米的耐力测试中，体育老师是通过以下哪种方法评价同学们运动的快慢的( )
A. 相同的时间比较路程B. 相同的路程比较时间
C. 利用v=st计算平均速度D. 以上方法都不对
8.图甲是观察物质熔化和凝固现象的实验装置，图乙是根据实验数据绘制的温度随时间变化图象。以下说法正确的是( )
A. 安装图甲所示的器材时，应按ABC的先后顺序进行安装
B. 实验中，需要观察试管内物质的状态，并记录温度和加热时间
C. 由图乙可知，该物质的熔点为90℃
D. 该物质属于非晶体
9.如图所示，一束激光由空气斜射入水中，当水面下降时( )
A. 入射角变大
B. 反射角变小
C. 折射角变小
D. 折射点A点将向右移
10.如图所示为甲和乙两种物质的质量与体积关系图像，分析图像可知( )
A. 甲物质的密度与质量成正比
B. 若甲、乙的体积相等，则甲的质量较小
C. 甲、乙两种物质的密度之比为4：1
D. 若甲、乙的质量相等，则甲的体积较大

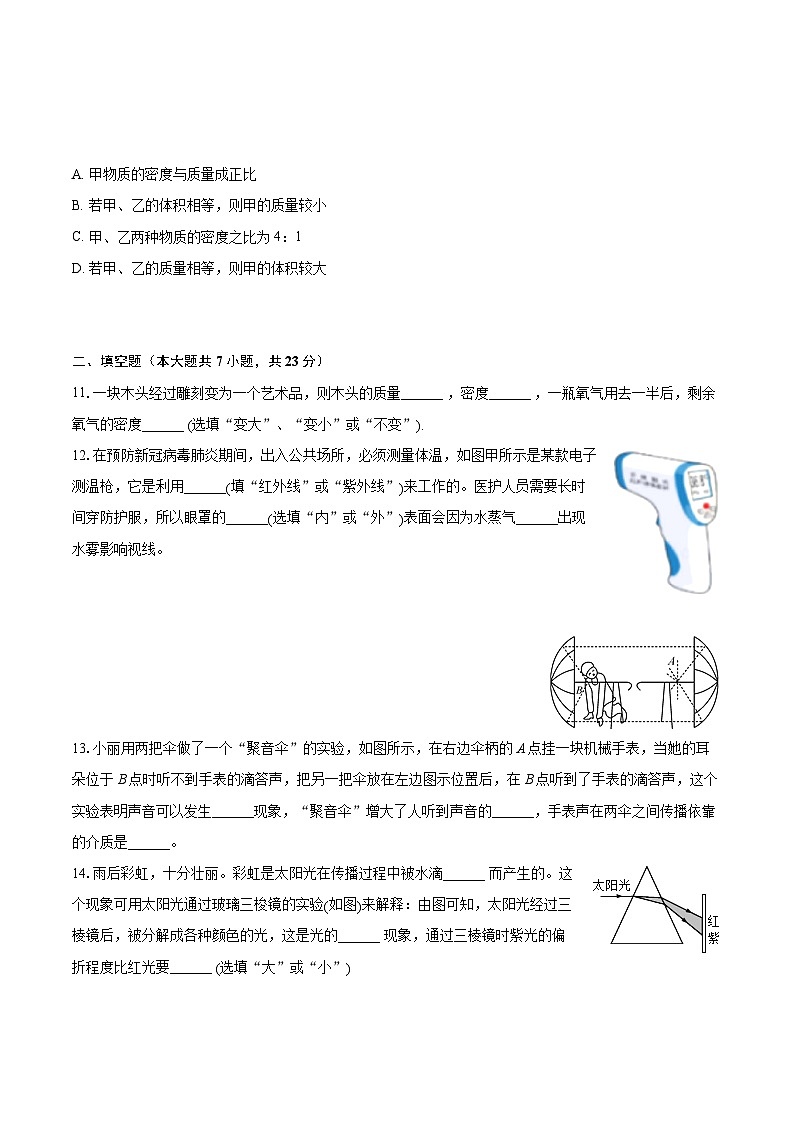

二、填空题（本大题共7小题，共23分）
11.一块木头经过雕刻变为一个艺术品，则木头的质量______ ，密度______ ，一瓶氧气用去一半后，剩余氧气的密度______ (选填“变大”、“变小”或“不变”).
12.在预防新冠病毒肺炎期间，出入公共场所，必须测量体温，如图甲所示是某款电子测温枪，它是利用______(填“红外线”或“紫外线”)来工作的。医护人员需要长时间穿防护服，所以眼罩的______(选填“内”或“外”)表面会因为水蒸气______出现水雾影响视线。
13.小丽用两把伞做了一个“聚音伞”的实验，如图所示，在右边伞柄的A点挂一块机械手表，当她的耳朵位于B点时听不到手表的滴答声，把另一把伞放在左边图示位置后，在B点听到了手表的滴答声，这个实验表明声音可以发生______现象，“聚音伞”增大了人听到声音的______，手表声在两伞之间传播依靠的介质是______。
14.雨后彩虹，十分壮丽。彩虹是太阳光在传播过程中被水滴______ 而产生的。这个现象可用太阳光通过玻璃三梭镜的实验(如图)来解释：由图可知，太阳光经过三棱镜后，被分解成各种颜色的光，这是光的______ 现象，通过三棱镜时紫光的偏折程度比红光要______ (选填“大”或“小”)
15.如图所示为某款智能无针疫苗注射机器人，通过一个简单的三维点云相机对人体进行拍摄，准确识别疫苗注射部位及注射角度，云相机的镜头相当于一个______透镜，拍摄识别时，能成一个倒立、______(选填“放大”或“缩小”)的实像；注射时，机器人向接种者靠近，拍摄到接种者的像将______(选填“变大”“变小”或“不变”)。
16.如图所示是某物体沿直线运动的s−t图象，由图象可知：物体在前2s的平均速度是______m/s；前8s的平均速度______(选填“大于”“等于”或“小于”)前12s的平均速度。
17.按要求填空。
(1)如图1所示，图甲温度计的示数为______℃；图乙物体的长度是______ cm；图丙秒表的读数是______ s。
(2)用如图2所示的装置来探究平面镜成像特点，将蜡烛、薄玻璃板、光屏和刻度尺按如图所示放置，则在光屏上______(选填“能”或“不能”)呈现烛焰的像，说明物体通过平面镜成的是______像。
三、作图题（本大题共2小题，共4分）
18.如图，请将下列光路图补充完整。(F为焦点)
19.自行车的尾灯能将照射过来的光反射回去。如图所示，这是一条射向自行车尾灯的光线，请在图中画出自行车尾灯将这条光线反射回去的光路图。
四、实验探究题（本大题共2小题，共12分）
20.小明在路旁捡到一块矿石，他想测出这块矿石的密度，其测量过程如下：
(1)调节天平横梁平衡时将游码移至______，发现指针在分度盘如图甲所示的位置，此时应将平衡螺母向______(选填“左”或“右”)调节直至横梁平衡；
(2)用调节好的天平测出矿石质量，如图乙所示，则矿石的质量为______ g，然后向量筒中倒入30mL水，利用细线将矿石缓慢放入量筒，量筒中水面位置如图丙所示，则矿石的密度为______g/cm3；
(3)若矿石具有吸水性，则测出的矿石密度会______(选填“偏大”、“偏小”或“不变”)。
21.小明做“探究凸透镜成像规律”的实验。
(1)为了便于观察，本实验应在光线较______(选填“亮”或“暗”)的环境中进行。
(2)如图甲所示，将一束平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距f=______cm。
(3)小明在某次实验中，将蜡烛、凸透镜、光屏放在光具座上如图乙所示的位置，光屏上呈现清晰的像，此像是倒立、______的实像，生活中______(选填“照相机”“投影仪”或“放大镜”)就是依据此成像原理制成的。
(4)小明做实验时不小心用手挡住凸透镜的上半部分，则光屏上______(填选项序号)。
A.只出现烛焰像的上半部分
B.只出现烛焰像的下半部分
C.出现烛焰完整的像，但像更小了
D.烛焰的像仍然是完整的，且大小不变，只是变暗了
(5)保持蜡烛位置不变，移动凸透镜至如图丙所示位置，则人眼在图中______(选填“A”或“B”)处能观察到烛焰的像。
(6)小明在图乙中烛焰和凸透镜之间的适当位置放一副眼镜，发现光屏上原本清晰的像变模糊了。将蜡烛向凸透镜方向移动适当距离后，光屏上再次得到清晰的像，则该眼镜是______(选填“近视”或“远视”)眼镜。
五、计算题（本大题共2小题，共16分）
22.2021年东京奥运会上，苏炳添以9秒83破亚洲百米赛跑纪录。
(1)看电视转播的百米赛跑时，我们感觉运动员跑得很快，但实际上他们始终处在屏幕内。我们感觉运动员跑得很快选取的参照物是______(选填“比赛场地”“运动员自己”或“电视观众”)，运动员相对于电视是______(选填“静止”或“运动”)的。
(2)现场观众们的欢呼声对运动员来说______(选填“是”或“不是”)噪声。
(3)在这次比赛中，苏炳添的平均速度约为多少？(计算结果保留两位小数)
(4)百米比赛中，站在终点的计时员看到发令枪冒烟开始计时。如果计时员在听到发令员的枪声后才按表计时，则记录的苏炳添的成绩是多少秒？(计算结果保留两位小数，已知空气中的声速为340m/s)
23.空瓶质量290g，装满水后总质量为790g，现向空瓶内装一些金属颗粒，测得瓶和金属的质量为1100g，然后再向瓶内灌满水，测得总质量为1510g。(已知ρ水=1.0×103kg/m3)求：
(1)瓶子的容积；
(2)瓶内金属颗粒的总体积；
(3)瓶内金属的密度。
六、综合题（本大题共1小题，共5分）
24.口琴是用嘴吹或吸气，使金属簧片振动发声的多簧片乐器，是一种自由簧气鸣乐器，它有上下两排小方格孔，装有多组自由振动的簧片，气流强迫通过时，灵活的金属舌簧振动发声，来回移动，吹吸不同的孔时可以发出不同音调的声音。如图1所示将口琴拆开后其内部的琴芯结构，在琴芯的气孔边分布着长短、厚薄都不同的一排铜片，A区的较薄、较短振动快，而C区的较长、较厚振动慢。
(1)在同一孔处用不同的力度吹，发生变化的是声音的______(选填“音调”“响度”或“音色”)。
(2)口琴的高音区为图1中的______区(选填字母)，口琴的低音区为______区(选填字母)。
(3)演奏时，人能听出是口琴演奏的是依靠声音的______辨别的。
(4)小漫自己制作了一个哨子，在筷子上缠一些棉花，做成一个活塞。这哨声是由管内的______振动而产生的。吹哨时上下推拉活塞，音调最高的是图2乙中的______。
答案和解析
1.【答案】A
【解析】解：要在太阳光底下点燃火柴，那么这个光学透镜应该能使太阳光会聚在火柴上才行；
A、凸透镜又叫会聚透镜可以使光线会聚，故A正确；
B、凹透镜是发散透镜，不能使太阳光会聚，故B错误；
C、平面镜反射平行光线，不能会聚太阳光线，故C错误；
D、太阳光经过凸面镜反射后发散开了，故D错误。
故选：A。
根据凸透镜、凹透镜、平面镜、凸面镜对光线的作用分析判断。
此题考查了对凸透镜、凹透镜、平面镜、凸面镜的认识及其作用，关键是理解他们对光线的作用。
2.【答案】A
【解析】解：
A、在教室周围植树可以有效的在噪声的传播过程中减弱噪声，故A正确；
B、学生戴耳罩虽然可以在接收处减弱噪声，但老师讲课声音也听不见，无效，故B错误；
C、老师讲话声音大并不会降低噪声对学生上课的干扰，故C错误；
D、教室内安装噪声监测装置，只能监测噪声的大小，无法减弱噪声，故D错误。
故选：A。
减弱噪声的途径有三种：在声源处减弱噪声、阻断噪声的传播、在人耳处减弱噪声，分析各个选项是否可以有效合理的减弱噪声。
本题考查学生对生活中防治噪声的具体做法的理解情况，是中考的常考题型。
3.【答案】A
【解析】解：A、手影是光沿直线传播形成的，故A符合题意；
B、书反射的光线进入人的眼睛，人眼便看到书，属于光的反射现象，故B不符合题意；
C、海市蜃楼是太阳光经过不均匀的大气层发生折射形成的，属于光的折射现象，故C不符合题意。
D、用放大镜看指纹属于凸透镜成像，凸透镜对光线具有会聚作用，其原理是光的折射现象，故D不符合题意。
故选：A。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如凸透镜成像、水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象。
4.【答案】B
【解析】解：酒精是液体，酒精擦在身上，变成了气体，物质由液态变成气态，是汽化过程；
A、冒“白气”是水蒸气遇冷液化形成的小水珠，故A错误；
B、浓雾消散是由液态变成气态的过程，是汽化现象，故B正确；
C、露珠形成是由气态变成液态的过程，是液化现象，故C错误；
D、冰雪消融是冰熔化为液态的水，是熔化过程，故D错误。
故选：B。
物质从固态变为液态的过程叫做熔化，物质从液态变为固态的过程叫做凝固；物质从液态变为气态的过程叫做汽化，物质从气态变为液态的过程叫做液化；物质从固态直接变为气态的过程叫升华，物质从气态直接变为固态的过程叫凝华。
掌握“固态--液态--气态”三态之间变化名称，以及吸热和放热情况，并能应用于生活中，能解释生活中有关的物态变化。
5.【答案】C
【解析】解：
望远镜由两组凸透镜组成，物镜的作用是使远处的物体在焦点附近成倒立，缩小的实像，相当于照相机，这个倒立缩小的实像正好落在目镜焦距内的位置，目镜的作用相当于一个放大镜，这个实像经过目镜成一个正立、放大的虚像，综上可知，望远镜观察很远的物体，看到的是倒立虚像，故C正确。
故选：C。
望远镜的原理：望远镜包括物镜和目镜，物镜相当于照相机，成倒立缩小的实像，目镜相当于放大镜，成正立放大的虚像。
本题考查了学生对望远镜成像原理的掌握，难度不大，属于光学知识的考查。
6.【答案】A
【解析】解：A、医院利用超声波击碎人体内的结石，是利用声音传递能量，故A错误；
B、倒车雷达的原理就是采用蝙蝠的“回声定位”的方法，故B正确；
C、通过声学仪器接收到的次声波等信息判断地震的方位和强度，属于利用声音传递信息，故C正确；
D、城市里安装噪声监测装置，是通过响度来反映噪声大小的，故D正确。
故选：A。
(1)声音可以传递信息，如：隆隆的雷声预示着一场可能的大雨，“声呐”的利用、医用“B超”等；声音能够传递能量，如：利用声波来清洗钟表等精细的机械，“超声波碎石”等；
(2)倒车雷达的原理就是采用蝙蝠的“回声定位”的方法；
(3)地震等自然灾害发生时，会伴随着次声波的发生；
(4)噪声大小反映了声音特性——响度。
区分声音的三个特征，知道回声定位的应用、噪声的等级，可解答此题。
7.【答案】B
【解析】解：在男生1000米的耐力测试中，同学们通过的路程相同，所用时间不同，用时少的速度快，用时多的速度慢，所以体育老师是通过相同的路程比较时间的方法评价同学们运动的快慢的。
故选：B。
比较物体运动快慢的基本方法有三种：
(1)在时间相同的情况下比较运动路程的长短，路程长的运动的快；
(2)在路程相同的情况下比较运动时间的长短，运动时间短的运动的快；
(3)在运动时间和路程都不相同的情况下，比较单位时间内通过的路程，单位时间内通过路程长的运动的快。
此题考查运动快慢的比较，难度不大，掌握比较物体运动快慢的三种基本方法是关键。
8.【答案】B
【解析】解：A、需要用酒精灯的外焰加热，组装仪器的顺序为自下而上，故A错误；
B、实验中，需要观察试管内物质的状态，记录温度和加热时间，故B正确；
CD、由图像可知，该物质从第10min∼20min之间一直吸收热量，温度不变，所以该物质的熔点(凝固点)是80℃，故该物质是晶体，故CD错误。
故选B。
(1)需要用酒精灯的外焰加热，按照自下而上的顺序组装仪器，熔化过程要记录物质的状态，温度和加热时间。
(2)晶体有一定的熔点(凝固点)，熔化(凝固)时温度不变，此时为固液共存态；物体吸收热量，内能变大，放出热量，内能减小。
观察物质熔化或凝固图像时，首先要根据是否有一定的熔点或凝固点来确定物质的性质，再通过寻找关键的时间点与温度点来判断其所处的状态。
9.【答案】D
【解析】解：如图所示：
ABC、当水面下降时，入射光线的方向不变，则入射光线与法线的夹角不变，即入射角不变，则由光的反射和折射规律可得，反射角和折射角也不变，故ABC错误；
D、当水面下降时，入射光线与水面的交点O将向右移动，因折射角不变，则折射点A将向右移动，故D正确。
故选D。
根据光的反射定律和光的折射规律，当水面下降时重新作出反射光线和折射光线，据此进行判断。
在两种透明介质的界面上，折射和反射一般是同时发生的，反射光线与入射光线在同种介质中，折射光线和入射光线在不同种介质中。
10.【答案】C
【解析】【分析】
(1)密度是物质的一种特性，与物质的种类、状态和温度有关，与质量和体积无关；
(2)根据图像可知若甲、乙体积相等时，甲、乙的质量大小关系；
(3)根据图中的数据利用密度公式可求出甲、乙的密度，进而可得出甲、乙的密度之比；
(4)根据图像可知若甲、乙质量相等时，甲、乙的体积大小关系。
本题考查了密度公式的应用，从图上读取相关信息是解题的关键。
【解答】
A、密度是物质的一种特性，与质量无关，故A错误；
B、由图可知，若甲、乙的体积相等，则甲的质量较大，故B错误；
C、由图可知，乙的密度为：ρ乙=m乙V乙=10g20cm3=0.5g/cm3，
甲的密度为：ρ甲=m甲V甲=10g5cm3=2g/cm3，
则甲、乙两种物质的密度之比为：ρ甲：ρ乙=2g/cm3：0.5g/cm3=4：1，故C正确；
D、由图可知，若甲、乙的质量相等，则乙的体积较大，故D错误。
故选：C。
11.【答案】变小；不变；变小
【解析】解：
在对木头进行雕刻加工的过程中，艺术品与原来的木头相比，物质总量减少，所以质量减少；但物质种类和状态不变，所以密度不变；
一瓶氧气用去一半，剩在钢瓶中的氧气质量减小，体积不变，根据密度公式ρ=mV可知，密度变小．
故答案为：变小；不变；变小．
质量是物体本身的一种属性，只有在所含物质的多少发生变化时才会改变，如果只是改变了形状、状态、位置则不会发生改变；
密度是物质的一种特性，每种物质都有自己的密度，不同物质的密度一般不同，质量、体积的变化一般不会引起密度的变化，只有气体在膨胀和被压缩时，密度会发生明显的变化．
熟知质量、密度的概念及其特性是解此类题的基础，同时还要准确分析题目中所举的实例到底是引起了哪些方面的变化，是位置、形状、状态、体积、温度等等，再进一步分析这种变化是否会引起质量和密度的改变．
12.【答案】红外线 内 液化
【解析】解：(1)人体向外辐射红外线，温度不同，辐射出的红外线不同，测温枪接收红外线来感知温度，所以测温枪是利用红外线进行测量的；
(2)医护人员长时间穿防护服时，眼罩内温度较高的水蒸气遇到温度低的眼罩，在其内表面液化为小水滴出现水雾影响视线。
故答案为：红外线；内；液化。
(1)人体向外辐射红外线，测温枪接收红外线来感知温度。
(3)物质由气态变为液态叫液化；温度高的水蒸气遇到冷的物体会在其表面液化为小水珠。
此题是一道联系社会热点的综合题，考查了红外线的应用体温计的原理、液化现象，包含不同的知识点，熟练掌握基础知识是解答的关键。
13.【答案】反射 响度 空气
【解析】解：声音在传播时，以波的形式以声源为球心向四周空间传播，声音的能量很快分散开，离声源越远，响度越小，但根据光反射现象凹面镜对光的会聚作用来类比，声音在反射时也能会聚，使其能量集中，则在能量集中处听到声音的响度便大了；
由于A、B两间只有空气而没有液体或固体，因而传声的介质是空气；
故答案为：反射；响度；空气。
此题要类比光的反射、凹面镜的光学性质进行分析，知道“聚音伞”实际是增大了人听到声音的响度，此处声音的传播是通过空气传播的。
用类比法研究物理现象是物理学上常用的一种方法，我们在解决问题时除会类比外还应学会用对比法。
14.【答案】折射 色散 大
【解析】解：当太阳光射入雨后空气中的小水滴时，太阳光经过折射发生色散，从而形成彩虹；
不同颜色的光的折射本领不同，所以经三棱镜后的偏折程度不同，所以白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带，这是光的色散现象；
用红光和紫光平行于同一个凸透镜的主光轴射入，红光、紫光对凸透镜的焦距不相同，红色光对凸透镜的焦距大，这是因为红色光较紫色光偏折能力小。
紫光的偏折能力大。
故答案为：折射；色散；大。
②太阳光是混合光，由各种色光混合而成的，经过三棱镜可以分散为各种色光，这种现象叫光的色散。
③白光经三棱镜后，光屏自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带，是因为不同颜色的光经玻璃的折射本领不同。
(1)光的色散的本质是光的折射现象，从其中色光的顺序可以看出紫光的折射能力大于红光；
(2)能够解释生活中的色散现象，例如彩虹、太阳变形、幻日等。
15.【答案】凸 缩小 变大
【解析】解：云相机的镜头相当于一个凸透镜，拍摄识别时，u>2f，能成一个倒立、缩小的实像；
机器人向接种者靠近，物距变小，像距变大，拍摄到接种者的像将变大。
故答案为：凸；缩小；变大。
凸透镜成像时，u>2f，成倒立、缩小的实像，应用于照相机和摄像头。凸透镜成实像时，物近像远像变大。
凸透镜成像的三种情况和应用是凸透镜成像习题的重要依据，一定要熟练掌握：
u>2f，成倒立、缩小的实像，应用于照相机和摄像头。
2f>u>f，成倒立、放大的实像，应用于幻灯机和投影仪。
u16.【答案】5 大于
【解析】解：由图象可知，物体在前2s的路程s1=10m，平均速度v1=s1t1=10m2s=5m/s；
物体在前8s的路程s2=40m，平均速度v2=s2t2=40m8s=5m/s；
物体在前12s的路程s3=40m，平均速度v3=s3t3=40m12s≈3.3m/s；
则v2>v3，所以前8s的平均速度大于前12s的平均速度。
故答案为：5；大于。
根据图象信息，利用速度公式计算出各时间段的平均速度，据此解答。
本题考查通过s−t图象考查速度的计算，能从图中获取相关有用信息是解题的关键。
17.【答案】422.60372不能 虚
【解析】解：(1)由甲图知，温度计一个大格都是10℃，其中又分了5份，故其分度值是1℃，“40”在“30”上方，说明温度高于0℃，所以读数是42℃；
由乙图知，刻度尺上1cm之间有10个小格，一个小格代表的长度是1mm，即此刻度尺的分度值为1mm；物体左侧与6.00cm刻度线对齐，右侧与8.60cm对齐，所以物体的长度为L=8.60cm−6.00cm=2.60cm；
由丙图知，在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“6”和“7”之间，偏向“6”一侧，所以分针指示的时间为6min；在秒表的大表盘上，一个小格代表0.1s，指针在12s处，即秒表的读数为6min12s=372s。
(2)根据平面镜成像的特点可知，平面镜成的虚像，因此光屏上不能接收到烛焰的像。
故答案为：(1)42；2.60；372；(2)不能；虚。
(1)读取温度计示数时，首先要明确温度计的分度值，读数时视线与液柱最高处相平，并注意区分零上或零下；
刻度尺读数时，首先看起始端有没有从0开始，若没有从0开始，把起始端对应的刻度值当作“0”刻度，读出末端刻度值，减去起始端对应的刻度值，即为物体长度，注意刻度尺要估读到分度值的下一位读取；
秒表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和；
(2)根据平面镜成像特点可知平面镜成的是虚像；虚像光屏接收不到，实像光屏能接收到。
初中物理学习了很多测量工具的使用，但没有特殊说明，只有刻度尺的读数要有估读值，其它只要读到准确值即可。
18.【答案】解：平行于主光轴的光线经过凹透镜后，光线会发散，发散光线的反向延长线通过焦点；射向凹透镜另一侧焦点的光线经过凹透镜后会平行于主光轴，如图所示：

【解析】先确定所给的入射光线或折射光线的特点，然后根据凹透镜的光学特点(三条特殊光线)作图。
凹透镜有三条特殊光线：过光心的光线传播方向不变；射向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点。
19.【答案】解：过反射点作垂直于反射面的法线，根据反射角等于入射角画出反射光线；然后过二次反射点作法线，仍然根据反射角等于入射角画出反射光线的方向，注意二次反射光线与原来的入射光线平行。
答案如下图所示：

【解析】根据光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角作出两次反射，完成光路图。
自行车的尾灯是由相互垂直的平面镜组合而成的，利用光的反射将射来的光按照原来的方向再次反射回去，进入自行车后面的汽车司机或摩托车司机眼中，就可以看清自行车，从而避免交通事故。
20.【答案】标尺零刻度线处 右 偏大
【解析】解：
(1)将天平放在水平桌面上，把游码拨至标尺的零刻度线，图中指针左偏，则应该将平衡螺母向右调节；
(2)矿石的质量：m=50g+20+5g+3.6g=78.6g，
矿石的体积：V=60mL−30mL=30mL=30cm3；
矿石的密度：
ρ=mV=78.6g30cm3=2.62g/cm3。
(3)由于矿石具有吸水性，矿石放入量筒的水中后，导致总体积测量值偏小，计算出矿石体积就有偏小，由密度公式ρ=mV可知矿石的密度偏大。
故答案为：(1)标尺零刻度线处；右；(2)78.6；2.62；(3)偏大。
(1)天平使用时，先将天平放在水平桌面上，把游码拨至标尺的零刻度线，再通过调节平衡螺母的位置使天平平衡(调节平衡螺母的方向和指针偏转的方向相反)；
(2)左盘中物体的质量等于砝码的质量加上游码的示数；将矿石放入水中前后量筒读数之差就是石头的体积；矿石的密度可以用ρ=mV求出；
(3)矿石具有吸水性，导致矿石和水的总体积测量值偏小，计算出的矿石体积就有偏差，由密度公式分析矿石的密度偏差。
此题考查用天平和量筒测量固体的密度，掌握其主要的实验步骤是不会出现错误的。要记住密度与质量、体积的变化无关。
21.【答案】暗 10.0放大 投影仪 D B 远视
【解析】解：(1)环境越暗，烛焰相对越亮，烛焰成像会越清晰；
(2)焦点到透镜光心的距离是焦距，根据图甲可知，凸透镜的焦距f=50.0cm−40.0cm=10.0cm；
(3)由图乙可知，蜡烛与凸透镜的距离为u=25.0cm−10.0cm=15.0cm，像距为u=55.0cm−25.0cm=30.0cm，凸透镜的焦距为f=10.0cm，故2f>u>f，由凸透镜成像规律可知，成倒立、放大的实像，是投影仪的制作原理；
(4)凸透镜上半部分被遮挡后，仍有光线会透过透镜成像，只是透过的光线减少，成像变暗，故选D；
(5)保持蜡烛位置不变，移动透镜至17.0cm刻度线处，此时u=17.0cm−10.0cm=7.0cm(6)在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了，将蜡烛向凸透镜方向移动适当距离后，光屏上再次呈现清晰的像，说明该镜片把光线会聚了，凸透镜对光线有会聚作用，故该眼镜是远视眼镜。
故答案为：(1)暗；(2)10.0；(3)放大；投影仪；(4)D；(5)B；(6)远视。
(1)成像的物体和环境的对比度越大，并且越亮，物体成像越清晰；
(2)通过甲图所示的现象，结合凸透镜焦点的定义即可确定该凸透镜的焦距；
(3)凸透镜的成像规律为：当2f>u>f时，成倒立、放大的实像，此时v>2f，应用为投影仪；
(4)凸透镜一部分被遮挡后，仍有光线会透过透镜成像，只是透过的光线减少，成像变暗；
(5)u(6)凸透镜对光线有会聚作用，凹透镜对光线有发散作用，近视镜是凹透镜，远视境是凸透镜。
本题是凸透镜成像的实验，考查了凸透镜对光线作用、焦距的理解，实验的操作、成像规律的认识和理解等，考查知识点多，综合性强，平时要加强学生实验，感受实验的过程。
22.【答案】比赛场地 静止 是
【解析】解：(1)看电视转播的百米赛跑时，我们感觉运动员跑得很快，但实际上他们始终处在屏幕内。运动员的位置相对于比赛场地发生了变化，因此我们感觉运动员跑得很快选取的参照物是比赛场地，运动员的位置相对于电视没有发生变化，因此运动员相对于电视是静止的。
(2)现场观众们的欢呼声有可能对运动员造成干扰，影响到运动员的正确发挥，因此对运动员来说是噪声。
(3)在这次比赛中，苏炳添的平均速度约为：
v=st=100m9.83s≈10.17m/s。
(4)声音传播百米所用时间为：
t声=sv声=100m340m/s≈0.29s；
如果计时员在听到发令员的枪声后才按表计时，则记录的苏炳添的成绩是：
t′=t−t声=9.83s−0.29s=9.54s。
故答案为：(1)比赛场地；静止；
(2)是；
(3)10.17m/s；
(4)9.54s。
(1)判断一个物体是静止还是运动的，需要先选定一个假定不动的标准，如果物体的位置相对于这个标准发生了变化，我们就说这个物体发生了运动，如果物体的位置相对于这个标准没有发生变化，我们就说这个物体没有发生运动。
(2)从环保角度来看，凡是妨碍人们正常的休息、工作和学习的声音，或者对人们要听到的声音造成干扰的声音，都属于噪声。
(3)利用速度公式v=st计算出在这次比赛中苏炳添的平均速度。
(4)利用速度公式v=st求出声音传播百米所用时间，苏炳添的实际成绩和声音传播百米所用时间之差，即为计时员在听到发令员的枪声后才按表计时的苏炳添的成绩。
此题考查了运动和静止的相对性、参照物的选择、噪声的概念、速度的计算和公式的应用，属基础题目。
23.【答案】解：(1)已知空瓶的质量m0=290g，装满水后的总质量m1=790g，
则水的质量：m水=m1−m0=790g−290g=500g，
由ρ=mV可知水的体积为：V水=m水ρ水=500g1g/cm3=500cm3，则瓶子的容积为V0=V水=500cm3；
(2)已知瓶和金属的质量m2=1100g，再向瓶内装满水的总质量m3=1510g，
则所加水的质量为：m水′=m3−m2=1510g−1100g=410g，
由ρ=mV可知所加水的体积为：V水′=m水′ρ水=410g1g/cm3=410cm3，
则金属颗粒的体积为：V金=V0−V水′=500cm3−410cm3=90cm3；
(3)根据题意可知金属颗粒的质量为：m金=m2−m0=1100g−290g=810g，
则金属的密度为：ρ金=m金V金=810g90cm3=9g/cm3。
答：(1)瓶子的容积为500cm3；
(2)金属颗粒的体积为90cm3；
(3)瓶内金属的密度为9g/cm3。
【解析】(1)已知空瓶的质量和装满水的总质量，可求出水的质量，由ρ=mV可求出水的体积，即瓶子的容积；
(2)已知瓶和金属的总质量和再向瓶中装满水的总质量，进而可求出所加水的质量，根据密度公式的变形式求出所加水的体积，则金属颗粒的体积等于瓶子的容积减去所加水的体积；
(3)根据题意求出金属颗粒的质量，利用密度公式求出金属颗粒的密度。
本题考查了密度公式的应用，解题关键是要知道金属颗粒的体积等于瓶子的容积减去所加水的体积。
24.【答案】响度 A C 音色 空气柱 A
【解析】解：(1)在同一孔处用不同的力度吹，铜片的振幅不同，铜片发出的响度不同。
(2)A区的较薄、较短振动快，频率高，音调高，属于高音区。C区的较长、较厚振动慢，频率低，音调低，属于低音区。
(3)通过音色能辨别振动的物体，所以演奏时，人能听出是口琴演奏的是依靠声音的音色来辨别的。
(4)小漫自己制作了一个哨子，在筷子上缠一些棉花，做成一个活塞。这哨声是由管内空气柱振动发声。
A图，哨内空气柱小，空气柱振动快，频率高，音调高。
故答案为：(1)响度；(2)A；C；(3)音色；(4)空气柱；A。
(1)响度跟振幅和距离声源的远近有关。在距离声源远近距离相同时，振幅越大，响度越大。
(2)质量大，体积大，难振动，频率低，音调低。
(3)通过音色能辨别振动的物体。
(4)首先明白振动的物体，再根据质量大，体积大，难振动，频率低，音调低来判断音调高低。
质量大，体积大，难振动，频率低，音调低，这条规律应用很广泛，要能熟练应用。
