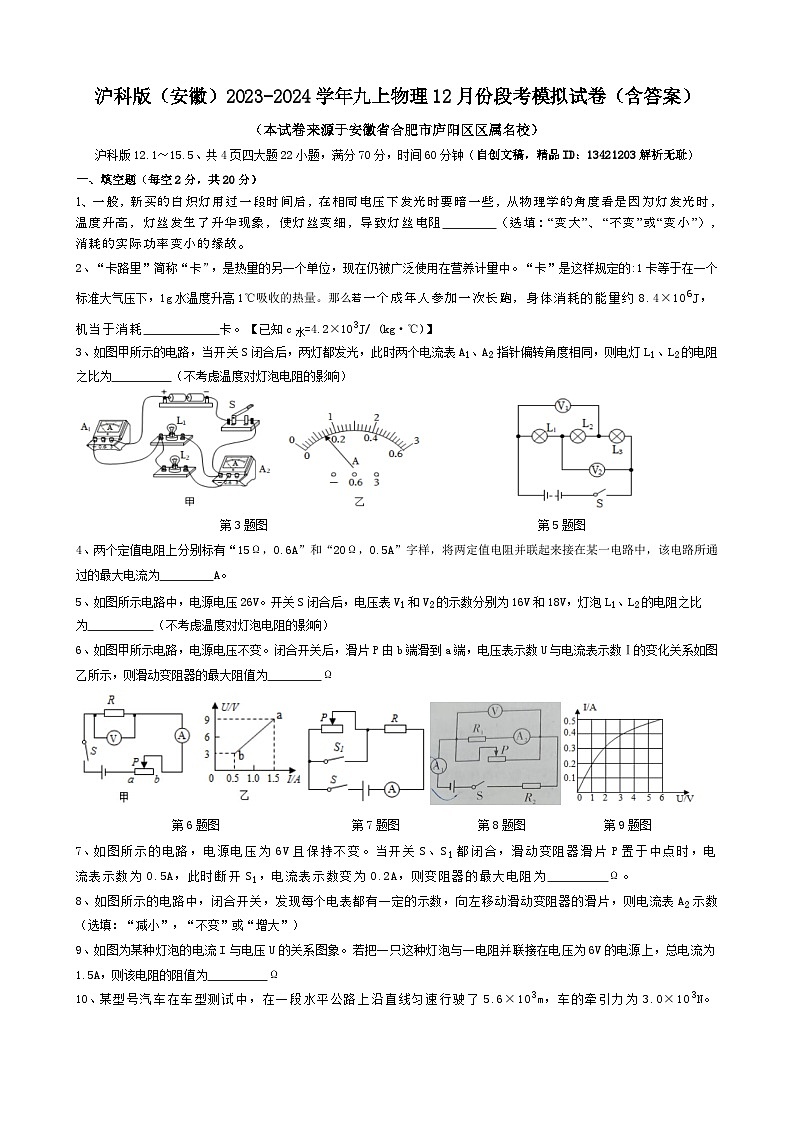

沪科版12.1～15.5、共4页四大题22小题，满分70分，时间60分钟（自创文稿，精品ID：13421203解析无耻）
一、填空题（每空2分，共20分）
1、一般，新买的白炽灯用过一段时间后，在相同电压下发光时要暗一些，从物理学的角度看是因为灯发光时，温度升高，灯丝发生了升华现象，使灯丝变细，导致灯丝电阻 （选填：“变大”、“不变”或“变小”），消耗的实际功率变小的缘故。
2、“卡路里”简称“卡”，是热量的另一个单位，现在仍被广泛使用在营养计量中。“卡”是这样规定的:1卡等于在一个标准大气压下，1g水温度升高1℃吸收的热量。那么若一个成年人参加一次长跑，身体消耗的能量约8.4×106J，机当于消耗 卡。【已知c水=4.2×103J/ (kg·℃)】
3、如图甲所示的电路，当开关S闭合后，两灯都发光，此时两个电流表A1、A2指针偏转角度相同，则电灯L1、L2的电阻之比为 （不考虑温度对灯泡电阻的影响）

第3题图 第5题图
4、两个定值电阻上分别标有“15Ω，0.6A”和“20Ω，0.5A”字样，将两定值电阻并联起来接在某一电路中，该电路所通
过的最大电流为 A。
5、如图所示电路中，电源电压26V。开关S闭合后，电压表V1和V2的示数分别为16V和18V，灯泡L1、L2的电阻之比
为 （不考虑温度对灯泡电阻的影响）
6、如图甲所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数Ⅰ的变化关系如图乙所示，则滑动变阻器的最大阻值为 Ω
第6题图 第7题图 第8题图 第9题图
7、如图所示的电路，电源电压为6V且保持不变。当开关S、S1都闭合，滑动变阻器滑片P置于中点时，电流表示数为0.5A，此时断开S1，电流表示数变为0.2A，则变阻器的最大电阻为 Ω。
8、如图所示的电路中，闭合开关，发现每个电表都有一定的示数，向左移动滑动变阻器的滑片，则电流表A2示数 （选填：“减小”，“不变”或“增大”）
9、如图为某种灯泡的电流I与电压U的关系图象。若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则该电阻的阻值为 Ω

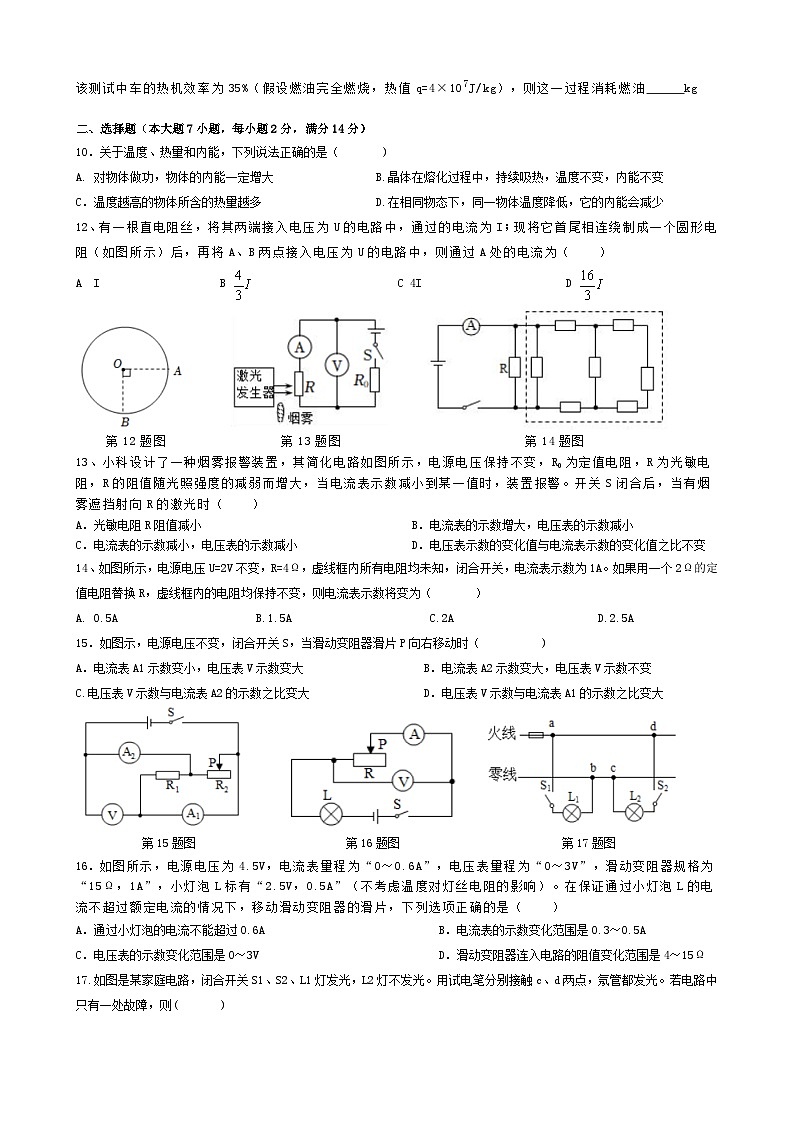

10、某型号汽车在车型测试中，在一段水平公路上沿直线匀速行驶了5.6×103m，车的牵引力为3.0×103N。
该测试中车的热机效率为35%（假设燃油完全燃烧，热值q=4×107J/kg），则这一过程消耗燃油 kg
二、选择题（本大题7小题，每小题2分，满分14分）
10．关于温度、热量和内能，下列说法正确的是（ )
A. 对物体做功，物体的内能一定增大 B.晶体在熔化过程中，持续吸热，温度不变，内能不变
C．温度越高的物体所含的热量越多 D.在相同物态下，同一物体温度降低，它的内能会减少
12、有一根直电阻丝，将其两端接入电压为U的电路中，通过的电流为I；现将它首尾相连绕制成一个圆形电阻（如图所示）后，再将A、B两点接入电压为U的电路中，则通过A处的电流为（ ）
A I B C 4I D

第12题图 第13题图 第14题图
13、小科设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警。开关S闭合后，当有烟雾遮挡射向R的激光时（ ）
光敏电阻R阻值减小 B．电流表的示数增大，电压表的示数减小
C．电流表的示数减小，电压表的示数减小 D．电压表示数的变化值与电流表示数的变化值之比不变
14、如图所示，电源电压U=2V不变，R=4Ω，虚线框内所有电阻均未知，闭合开关，电流表示数为1A。如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为（ ）
A. 0.5A C.2A
15．如图示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ )
A．电流表A1示数变小，电压表V示数变大 B．电流表A2示数变大，电压表V示数不变
C.电压表V示数与电流表A2的示数之比变大 D．电压表V示数与电流表A1的示数之比变大

第15题图 第16题图 第17题图
16．如图所示，电源电压为4.5V，电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“15Ω，1A”，小灯泡L标有“2.5V，0.5A”（不考虑温度对灯丝电阻的影响）。在保证通过小灯泡L的电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列选项正确的是（ ）
A．通过小灯泡的电流不能超过0.6A B．电流表的示数变化范围是0.3～0.5A
C．电压表的示数变化范围是0～3V D．滑动变阻器连入电路的阻值变化范围是4～15Ω
17.如图是某家庭电路，闭合开关S1、S2、L1灯发光，L2灯不发光。用试电笔分别接触c、d两点，氖管都发光。若电路中只有一处故障，则( )
A.L2短路 B. bc间断路 C.L2断路 D. ad间断路
三、实验探究题（本大题2小题，每空2分，满分16分）
18、小渝利用如图甲所示的电路探究通过导体的电流与电压、电阻的关系，用到的实验器材有：电源（恒为4.5V），定值电阻（5Ω、10Ω、15Ω、20Ω），滑动变阻器（20Ω；1A），电压表，电流表，开关，导线等。
（1）根据图甲的电路图连接图乙的实物图，要求滑片向右滑时滑动变阻器的阻值变大；
（2）在探究通过导体的电流与导体两端电压的关系的实验中，小渝测得的数据如图丙所示，可知小渝选用的定值电阻为 Ω；
（3）在探究通过导体的电流与电阻的关系的实验中：
a、实验过程中记录数据如表一所示。小渝做完第三组实验后，断开开关，用20Ω电阻替换15Ω电阻接入电路中，保持滑动变阻器滑片位置不动，闭合开关，为完成实验，他应将滑动变阻器的滑片向 移动（填“左”或“右”）；
b、此时，小渝发现无论他如何移动滑动变阻器都无法将定值电阻两端的电压调到设定值，为完成实验，小渝需要更换一个最大阻值至少为 Ω的滑动变阻器；
19、李林同学在测量额定电压为2.5V的小灯泡的电阻时，设计了如图甲所示的电路图。
（1）如图是李林连接的部分电路，请你用笔画线代替导线，将实物电路帮他连接完整。（要求滑片向右滑动时，灯泡变亮）。
（2）实验时，李林按电路图连接了电路，闭合开关，在调节滑动变阻器的过程中，发现电压表的示数突然变大，电流表无示数，其可能的原因是 。故障排除后，李林通过实验测量了多组实验数据并画出了I-U图象，如图乙所示。
（3）小灯泡正常发光时的电阻为 Ω。
（4）选取图象中的三组数据，通过计算后发现电阻阻值相差较大，你对这一现象的解释是 。
四、计算题（第21小题6分，第22小题6分，第23题8分，共20分）
20、如图，已知电阻R1=6Ω且 R2=4Ω，R3=2Ω，通过R3的电流为2.5A，求：
电路两端的电压U是多少?
流过R1的电流是多少?
21、如图所示，是用电流表A、单刀双掷开关S、电阻箱R'和已知电阻R0=20Ω来测量未知电阻Rx阻值的电路图，现将开关S拨到a，此时电流表的示数为1.2A；再将开关S拨到b，调节电阻箱R'的阻值．当电流表的示数为0.6A时，电阻箱的阻值为50Ω，则:
电源电压是多少?
被测电阻Rx的阻值是多少?
22、如图1所示的电路中，电源电压保持不变。电阻R1的阻值为10Ω，滑动变阻器R2标有“20Ω 1A”字样。
闭合开关S，移动滑片使电流表示数如图2中所示，已知通过R1的电流I1为0.6A，求:
（1）电源电压U
（2）此时滑动变阻器连入电路的阻值R2
（3）在不损坏电路元件的前提下，重新移动滑片使电压表V与电流表A示数的比值最小，求此时电路的总电阻R总。
沪科版（安徽）2023-2024学年九上物理12月份段考模拟试卷答案
变大；
2×106；
1:4；
4、17.5
5、4:5；
6、12；
7、36；
8、增大；
9、6；
10、1.2
11-17：DDCBD BB
18、(1)（2）10；（3）右； 25；
19、（1）（2）灯泡断路；（3）10； （4）小灯泡灯丝电阻与温度有关；
20、（1）11V；（2）1A；
21、（1）42V；（2）15Ω；
22、（1）6V；（2）15Ω；（3）3.75Ω；
