2023-2024学年安徽省合肥市瑶海区沪科版九年级上学期物理12月段考练习质量检测模拟试题（含答案）

这是一份2023-2024学年安徽省合肥市瑶海区沪科版九年级上学期物理12月段考练习质量检测模拟试题（含答案），共9页。试卷主要包含了填空题，选择题，实验探究题，计算题等内容，欢迎下载使用。

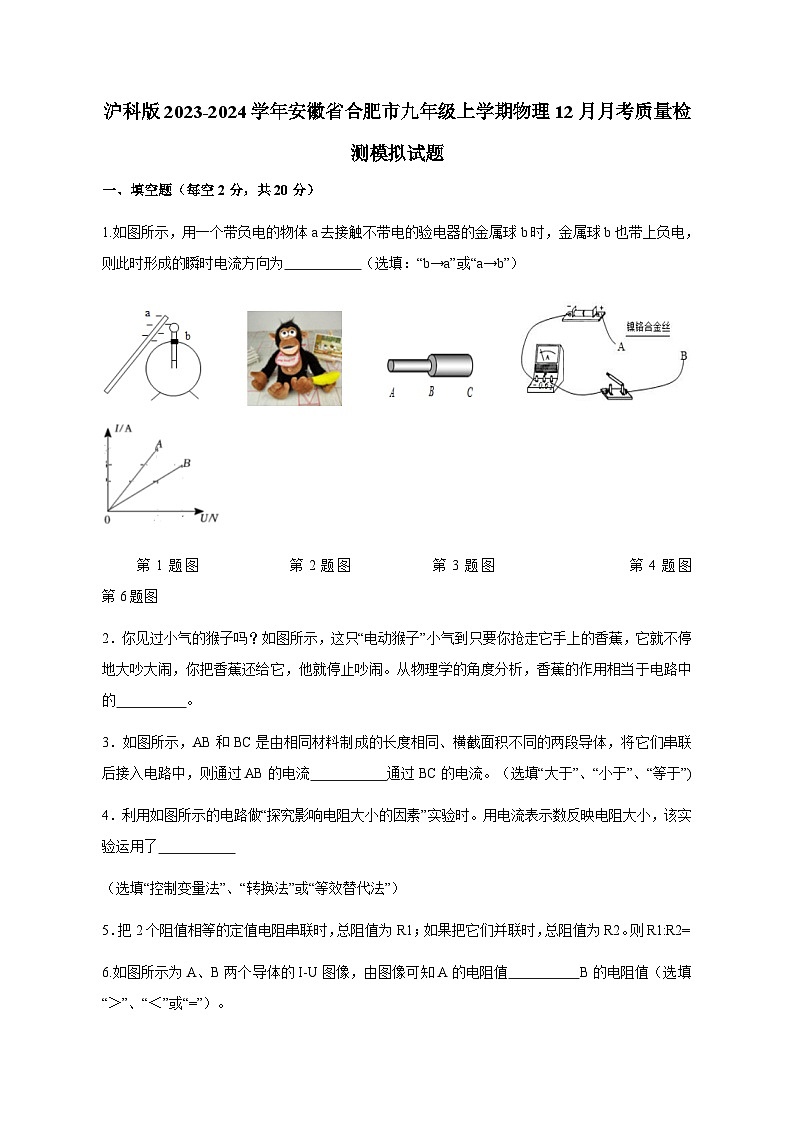

1.如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则此时形成的瞬时电流方向为 （选填：“b→a”或“a→b”）

第1题图 第2题图 第3题图 第4题图 第6题图
2．你见过小气的猴子吗？如图所示，这只“电动猴子”小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度分析，香蕉的作用相当于电路中的 。
3．如图所示，AB和BC是由相同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，则通过AB的电流 通过BC的电流。（选填“大于”、“小于”、“等于”)
4．利用如图所示的电路做“探究影响电阻大小的因素”实验时。用电流表示数反映电阻大小，该实验运用了
（选填“控制变量法”、“转换法”或“等效替代法”）
5．把2个阻值相等的定值电阻串联时，总阻值为R1；如果把它们并联时，总阻值为R2。则R1:R2=
6.如图所示为A、B两个导体的I-U图像，由图像可知A的电阻值 B的电阻值（选填“＞”、“＜”或“=”）。
7．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，R1与R2的电阻之比为
第7题图 第8题图 第9题图
8．如图所示，电源电压恒定，R1=20Ω，当闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A，则R2的阻值为 Ω。
9．如图1所示的电路中，电源电压恒为12V，滑动变阻器铭牌上标有“100Ω 0.5 A”字样，图2为R1的I-U图像。为了不损坏变阻器R2，其接入电路的电阻应不小于 Ω.
10. 定值电阻甲铭牌上杯有“10Ω 1A”，定值电阻乙铭牌上标有“15Ω 0.6A”，把它们并联在同一电路中，则允许通过该电路的总电流的最大值为 A。
二、选择题（本大题7小题，每小题2分，满分14分）
11、某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作。下列符合要求的电路模型是（ ）
A B C D
12．下列有关电流、电压、电阻的说法正确的是
A 某电路两端有电压就一定有电流 B 在导体电阻一定时，导体两端的电压与通过导体的电流成正比
C 只有正电荷定向移动才能形成电流 D 一段导体的电阻大小与其两端的电压、通过其电流均无关

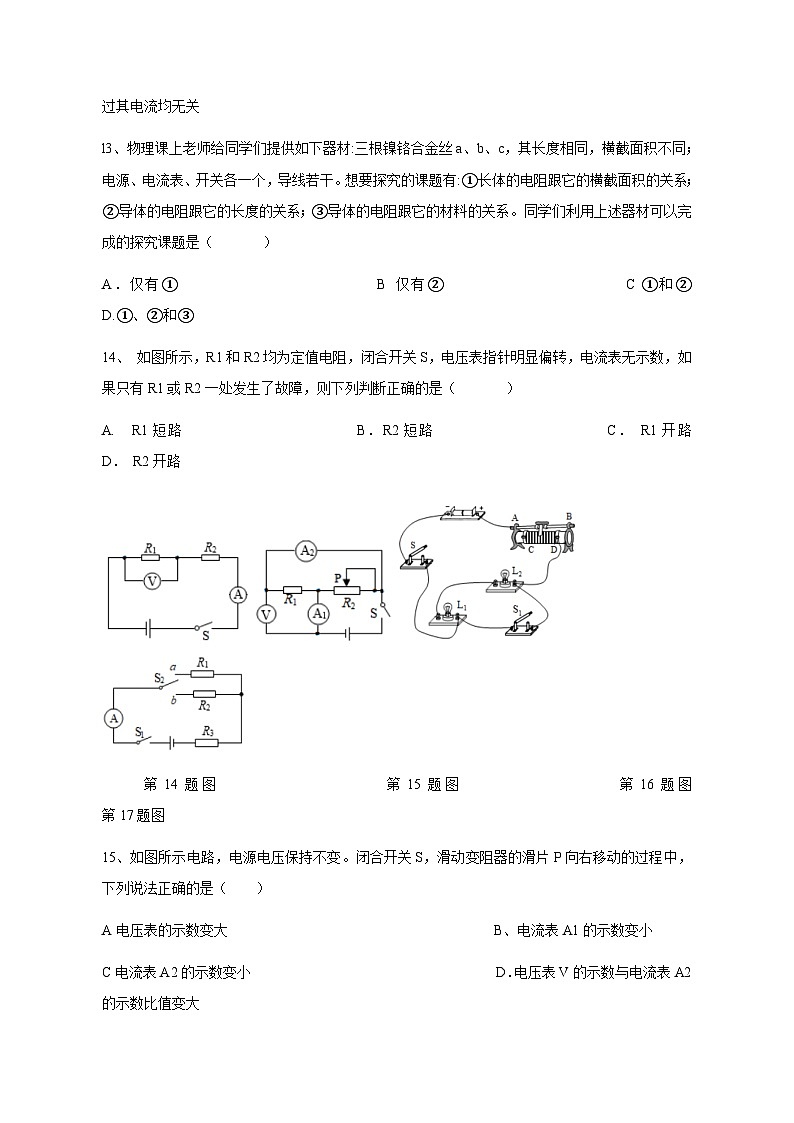

l3、物理课上老师给同学们提供如下器材:三根镍铬合金丝a、b、c，其长度相同，横截面积不同；电源、电流表、开关各一个，导线若干。想要探究的课题有:①长体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。同学们利用上述器材可以完成的探究课题是（ ）
A．仅有① B 仅有② C ①和② D.①、②和③
14、 如图所示，R1和R2均为定值电阻，闭合开关S，电压表指针明显偏转，电流表无示数，如果只有R1或R2一处发生了故障，则下列判断正确的是（ ）
A. R1短路 B．R2短路 C． R1开路 D． R2开路
第14题图 第15题图 第16题图 第17题图
15、如图所示电路，电源电压保持不变。闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A电压表的示数变大 B、电流表A1的示数变小
C电流表A2的示数变小 D．电压表V的示数与电流表A2的示数比值变大
如图所示的电路中，L1和L2是两个完全相同的小灯泡，下列说法中正确的是（ ）
闭合开关S、S1时，小灯泡L1、L2都能发光 B．闭合开关S、S1时，L1发光，L2被短路
C 要使小灯泡L1、L2串联，可闭合开关S、断开开关S1
D 闭合开关S、断开开关S1，滑动变阻器滑片向B端滑动时，L1变亮，L2变暗
17、如图所示的电路，电源电压恒定，R1=12Ω，R2=6Ω，R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时R1接入电路，电流表的示数为0.6A；当改接b时将R2接入电路，则电流表的示数可能为（ ）
A 0.3A B 0.6A C 0.9A D 1.2A
三、实验探究题（本大题2小题，每空2分，满分18分）
18、用阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω等定值电阻探究“由流与电阻的关系”。
（1）滑动变阻器在电路中的作用是保护电路和
（2）请用笔画线代替导线，将图甲所示电路连接宗整(要求滑片向左滑动时，电流表示数变大，连线不得交叉)。
（3）断开开关，将15Ω的定值电阻换成20Ω的定值电阳，闭合开关，为确保其两端电压不变，应将滑动变阻器的滑片P应向 (填“左”或“右”')端移动。
（4）根据实验数据，描绘出电流与电阻的图像如图丙所示，由图像可得出的实验结论是:
19、用“伏安法”测量电阻Rx的阻值，提供的实验器材有:待测电阻RX、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干。
（1）请如实根据图甲的电路图，用笔画线代替导线将图乙中的实物图连接完整。
（2）本实验原理是：
（3）闭合开关，测得几组数据如下表。
由表中三次实验数据，算出待测电阻值为 Ω。(计算结果保留一位小数)
将上述实验中的电阻换成小灯泡，用同样的方法测量小灯泡的电阻，数据记录如下表:
由表格中数据，甲同学根据多次测量取平均值的方法求出小灯泡电阻的平均值是8.1Ω，这种做法错误的原因是:
（5）乙同学用相同器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I-U图像如图丙所示，你认为错误的原因可能是
四、计算题（第20小题4分，第21小题6分，第22题8分，共18分）
20．现将“6V 12Ω的小灯泡（6V和12Ω分别表示该小灯泡正常发光时两端所加的电压和对应的电阻值）接入9V的电源中，若要使小灯泡正常发光，需在电路中再串联还是并联一个电阻？该电阻值多少？
如图所示的电路中，R1的阻值为15Ω，电源电压保持6V不变，电流表的量程为0～0.6A，滑动变阻器R2规格为
“50Ω 1A”，求:
（1）开关S闭合、S1断开时，求电流表的示数；
（2）开关S、S1 都闭合时，为保证电流表安全，求滑动变阻器的取值范围。
23、如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，电压表的量程为0～9V。湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示。
（1）当电流表的示数为0.2A时，显示的湿度为20%，求定值电阻R0的阻值大小；
（2）当电压表示数为7.5V时，求湿敏电阻的阻值大小；
（3）求该装置能监测湿度的最大值为多少。
答案
b→a；
开关；
等于（串联电路电流相等） ；
转换法；
5、 4:1；（R1:R2=2R:=4:1）
＜；
7、 4:1（V1=7.5V、V2=1.5V，所以U2=1.5V，U1=7.5V-1.5V=6V，串联电路：R1:R2=U1:U2=4:1）；
8、 30；
9、 4（由图像知R1=2V/0.1A=20Ω，I大=0.5A，电路最大总电阻R=12V/0.5A=24Ω，所以R2最小=24Ω-20Ω=4Ω）
10、1.5（最大电压9V，9V/10Ω + 9V/150Ω=0.9A+0.6A=1.5A）
11-14：DDAC（串联电路无电流肯定开路，电压表有示数，开路在R1处）；
B（R1与R2并联，R2电阻变大，电流变小，R1电流不变，所以A1变小，A2不变，电压表与A2比值是R1定值电阻不变）
C（L1、L2串联,S1闭合使得L1、L2全部短路，滑片右移，滑动变阻器阻值变小，电路电流增大，L1、L2都变亮）
C
18、（1）保持定值电阻R两端电压不变；（2）
（3）右；（4）电压一定时，电流与电阻成反比；
19、（1）（2）； （3）15.2；
（4）灯泡的电阻受温度影响很大,计算灯泡的平均值没有意义,所以不同意该做法；
（5）电压表与滑动变阻器并联,电压表测滑动变阻器两端的电压；
20、（1）串联；（2）6Ω；
21、（1）0.4A；（2）30Ω～50Ω；
22、（1）30Ω；（2）50Ω；（3）80%；
实验次数
1
2
3
电压U/V
1.5
2.1
2.8
电流I/A
0.1
0.14
0.18
电阻R/Ω
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻R/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻Ω
