2022年陕西宝鸡初中模拟考试物理试题二（图片版）

这是一份2022年陕西宝鸡初中模拟考试物理试题二（图片版），共17页。试卷主要包含了选择题，实验与探究题等内容，欢迎下载使用。

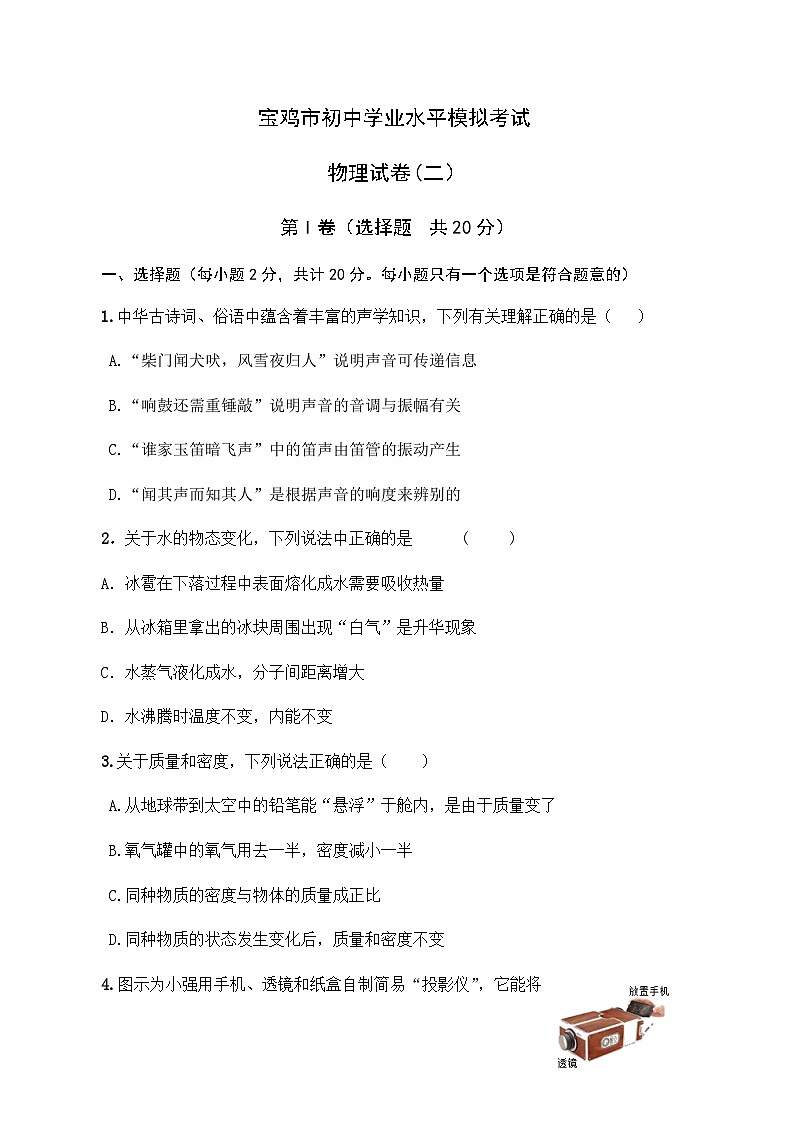

第 = 1 \* ROMAN \* MERGEFORMAT I卷（选择题 共20分）
一、选择题（每小题2分，共计20分。每小题只有一个选项是符合题意的）
1.中华古诗词、俗语中蕴含着丰富的声学知识，下列有关理解正确的是（ ）
A.“柴门闻犬吠，风雪夜归人”说明声音可传递信息
B.“响鼓还需重锤敲”说明声音的音调与振幅有关
C.“谁家玉笛暗飞声”中的笛声由笛管的振动产生
D.“闻其声而知其人”是根据声音的响度来辨别的
2．关于水的物态变化，下列说法中正确的是 ( )
A．冰雹在下落过程中表面熔化成水需要吸收热量
B．从冰箱里拿出的冰块周围出现“白气”是升华现象
C．水蒸气液化成水，分子间距离增大
D．水沸腾时温度不变，内能不变
3.关于质量和密度，下列说法正确的是（ ）
A.从地球带到太空中的铅笔能“悬浮”于舱内，是由于质量变了
B.氧气罐中的氧气用去一半，密度减小一半
C.同种物质的密度与物体的质量成正比
D.同种物质的状态发生变化后，质量和密度不变

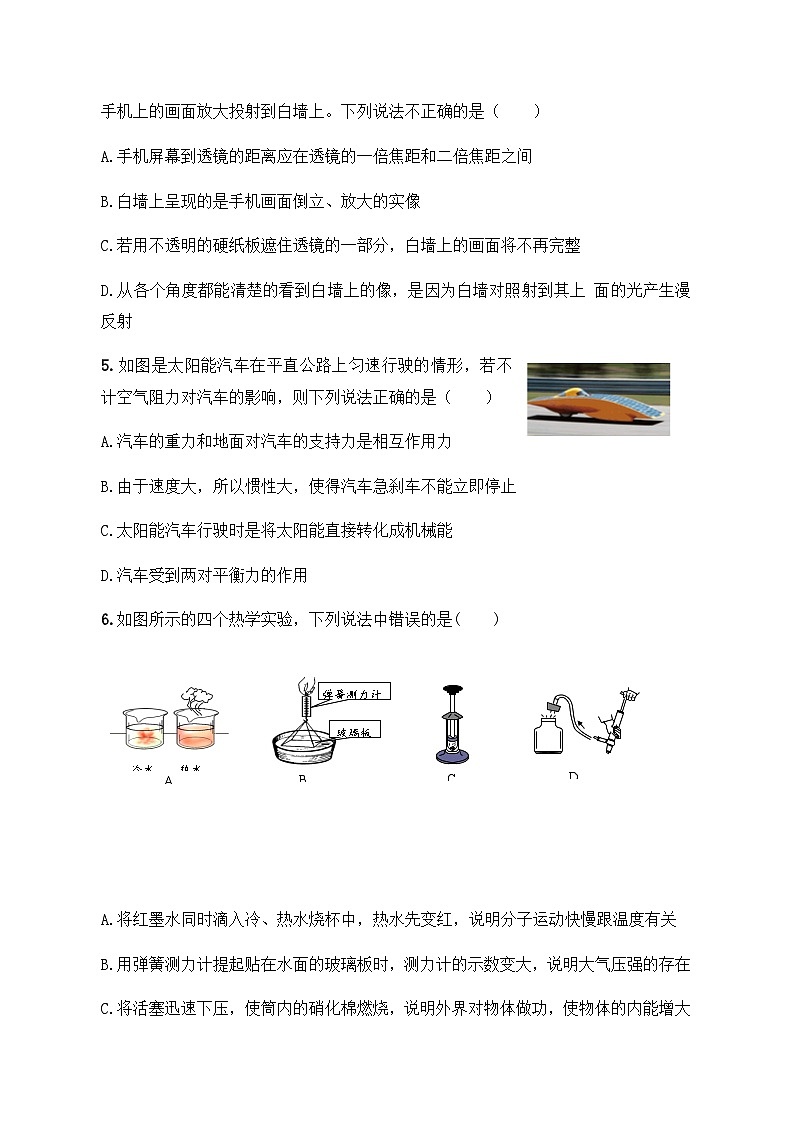

4.图示为小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。下列说法不正确的是（ ）
A.手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间
B.白墙上呈现的是手机画面倒立、放大的实像
C.若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整
D.从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上 面的光产生漫反射
5.如图是太阳能汽车在平直公路上匀速行驶的情形，若不计空气阻力对汽车的影响，则下列说法正确的是（ ）
A.汽车的重力和地面对汽车的支持力是相互作用力
B.由于速度大，所以惯性大，使得汽车急刹车不能立即停止
C.太阳能汽车行驶时是将太阳能直接转化成机械能
D.汽车受到两对平衡力的作用
6.如图所示的四个热学实验，下列说法中错误的是( )
弹簧测力计
玻璃板
B
D
C
A
冷水 热水

A.将红墨水同时滴入冷、热水烧杯中，热水先变红，说明分子运动快慢跟温度有关
B.用弹簧测力计提起贴在水面的玻璃板时，测力计的示数变大，说明大气压强的存在
C.将活塞迅速下压，使筒内的硝化棉燃烧，说明外界对物体做功，使物体的内能增大
D.向烧瓶内打气，当瓶塞跳出时瓶内出现白雾，说明物体对外界做功，物体内能减小

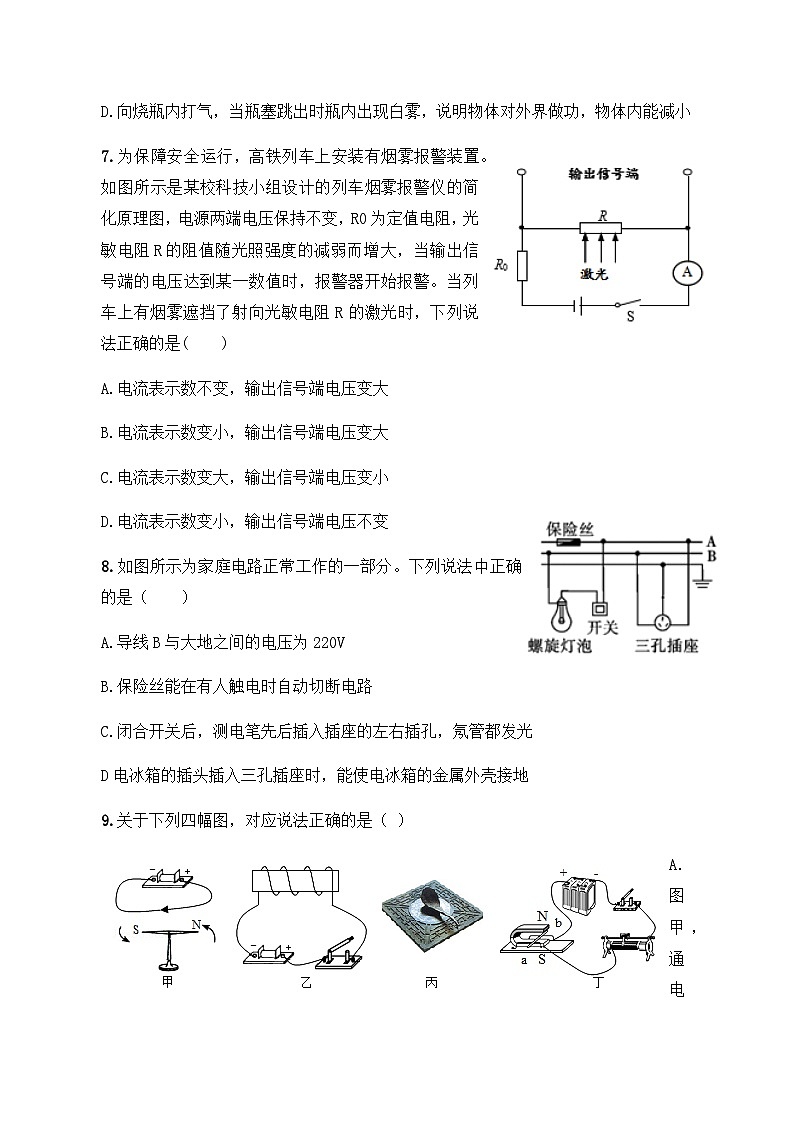

7.为保障安全运行，高铁列车上安装有烟雾报警装置。如图所示是某校科技小组设计的列车烟雾报警仪的简化原理图，电源两端电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当输出信号端的电压达到某一数值时，报警器开始报警。当列车上有烟雾遮挡了射向光敏电阻R的激光时，下列说法正确的是( )
A.电流表示数不变，输出信号端电压变大
B.电流表示数变小，输出信号端电压变大
C.电流表示数变大，输出信号端电压变小
D.电流表示数变小，输出信号端电压不变
8.如图所示为家庭电路正常工作的一部分。下列说法中正确的是（ ）
A.导线B与大地之间的电压为220V
B.保险丝能在有人触电时自动切断电路
C.闭合开关后，测电笔先后插入插座的左右插孔，氖管都发光
D电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
9.关于下列四幅图，对应说法正确的是（ ）
A．图甲，通电导体周围存在着磁场，将小磁针移走，该磁场消失
B．图乙，闭合开关后，通电螺线管右端为N极
C．图丙，司南能指示南北方向，是因为受到地磁场的作用
D．图丁，闭合开关，保持电流方向不变，对调磁体的N、S极，导体棒ab受力方向不变
10.如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”。实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻：（ ）
A．10Ω和40Ω B．20Ω和30Ω
C．10Ω和20Ω D．30Ω和40Ω
第 = 2 \* ROMAN \* MERGEFORMAT II卷（非选择题 共60分）
二．填空与作图题（每空1分，作图题4分，共计21分 ）
11.陕西的酿酒业有着悠久的历史。如图是将谷物倒入锅中熬制酒料的过程。灶台下木柴燃烧的过程中，剩余木柴的热值______(选填“变大”“变小”或“不变”)，熬制酒料的过程中是通过_____方式改变酒料的内能。随着酒料温度的上升，散发出的酒香更加浓郁，这是因为分子热运动的剧烈程度和_______有关。
12.2020新春之际，我国出现了罕见的“新冠”病毒，该病毒可通过空气传播。当人吸气时，胸部扩张，胸内肺泡跟着扩张，于是肺的容积增大，肺内空气压强________（选填“增大”或“减小”），________使含病毒的空气经鼻腔、气管进入肺中；感染病毒的患者咳出痰液后，病毒等又通过痰液的________（填入物态变化名称）又回到空气中。
13.中国核电集团成立的海上浮动核电站项目，未来将成为我国海上项目的专用“移动充电宝”．它由小型反应堆和船舶组成．“核电宝”发电时，反应堆不停地发生核____变， 核能是________(选填“可再生”或“不可再生”)能源，如果船舶的排水量为105 t ，它满载时所受浮力的大小为________N（g取10 N/kg）.
14.小李用饮料吸管制作了一只简易密度计，将其放入水中时，密度计不能直立，应__________（选填“增加”或“减少”）吸管中铁丝质量。改进后，分别用它测量水和盐水的密度时,吸管浸入液体的深度分别为h1和h2，则h1______h2，（选填“＞”或“＜”）用它测量可乐密度时，吸管上“沾”上许多小气泡，测得的密度__________。（选填“偏大”、 “偏小”或“不变”）
15．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U=________V，R2=________Ω。
16.小明家的电风扇和白炽灯额定功率均为40 W，正常工作相同的时间,______产生的热量多。当他将家里一个电热水器单独连接在电路中工作时，发现电能表(如图所示)上的铝盘120 s内转了125r，电热水器消耗________J的电能，该热水器的实际功率_________W。
17.（1）如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请画出：（1）光源S的位置；（2）画出光线EF的入射光线；（3）光线EF经凸透镜后的折射光线。
（2）如图所示，硬质杠杆AOB上挂一重物M，O为支点，请你在杠杆AOB上作出使重物在图示位置静止时的最小拉力F1的示意图和力F2的力臂L2。

三、实验与探究题（共计24分）
18．（4分） 小华利用实验室的器材开展了下列实验．根据要求回答问题：
（1）如图甲，将液体压强计的金属盒放入水里，并不断改变金属盒在水中的深度，观察U形玻璃管两边液面的高度差．这样做是想研究_______________________．
（2）如图乙，烧杯和液体的总质量为________g
（3）图丙中根据大气压与__________相等的原理测算出大气压的值。
（4）图丁所示的汽车速度表显示此时车速是_________m/s
19.（5分）弹簧测力计是中学物理重要的测量工具，让我们利用它来探究力学中蕴含的奥秘吧!
小聪用弹簧测力计探究“浮力大小与哪些因素有关”，实验过程如图一所示。
①使用测力计前应先明确弹簧测力计的量程和__________，观察指针是否指在零刻度线的位置。
②分析图中实验数据可知，物体浸没在水中时受到的浮力为________N。
③比较图中甲、乙、丙三次的实验数据，可知浮力的大小与液体的___________有关。
④小聪通过数据还计算出物体A的密度为_______kg/m3；盐水的密度为_________kg/m3。
20.（8分）在“探究电流与电压的关系”的实验中，电源电压为3 V，定值电阻为10 Ω，滑动变阻器规格为“10 Ω 3 A”。
（1）请你用笔画线代替导线，将图甲中的实验电路连接完整（导线不能交叉）。
（2）闭合开关，向左移动滑动变阻器的滑片，电流表的示数将______（填“变小”“变大”或“不变”），而电压表指针偏向表盘零刻度左边，原因是________________ _________________。
（3）实验中，通过定值电阻电流的变化范围是_____________________。
（4）由下表实验数据可得：在电阻一定的情况下，通过导体的电流与导体两端的电压___________________。
若将这个定值电阻换成小灯泡，还可以利用上面的仪器测出小灯泡的电阻。
①实验时，连接好电路，调节滑动变阻器，电压表始终没有示数，电流表有示数，且小灯泡始终不发光，这可能是因为________________________________ 。
②解决问题后，继续实验，得到了如图乙A所示的小灯泡的I–U图象，它的电流与电压不成正比，其原因是小灯泡的电阻_____________________________。
③另一组同学用相同的器材和电路图做这个实验时，由于接线错误，根据测量的数据绘出的I–U图象如图乙B所示．你认为错误的原因可能是___________ _________________。
21.（7分）小明陪自己的弟弟玩耍时发现，弟弟的电动汽车充好电后跑得很快，玩一会就变慢了，玩较长时间后电动汽车会跑得很慢。小明猜想：这可能是刚充好电时，电池电压高，玩一会电压变低导致的。于是小明对弟弟的电动汽车电池进行了探究。
（1）首先，小明用________测量了充满电时的电动汽车电池电压；
（2）然后，小明每玩10分钟测量一次电动汽车电池的电压，得到的数据如表所示：
从表格中的数据可以得出，电池使用的时间越长，电池的电压越_______（选填“高”或“低”）。这初步说明小明的猜想是_______（选填“正确”或“错误”）的。根据表中的数据还可得出，随着使用时间的增加，电池电压变化速度是______________（选填“先快后慢再快”或“先慢后快再慢”）；
（3）小明反思自己的实验过程发现，实验中明显的不足之处是________________，应该进行的操作是_________________________；
（4）之后，小明联想到弟弟其他的电动玩具，有的是充好电后声音大，越玩声音越小；有的是充好电后转得快，然后越转越慢……请你帮他分析，导致这些现象产生的原因是____________________________________________。
四．综合题（22题7分，23题8分共计 15分）
22．（7分）如图所示为一款雪地摩托车，空车质量为90 kg。求：（燃油的热值取q=4.0×107J/kg，g取10 N/kg）
（1）雪地车载着质量为50 kg的人静止在水平地面上，雪地车与地面接触的总面积为20 dm2，雪地车对地面的压强是多少？
（2）雪地车以36 km/h的速度在水平地面匀速直线行驶，输出功率为8 kW，则雪地车所受阻力是多少？
（3）若雪地车以8 kW的输出功率行驶2 h，消耗了3.6 kg燃油，则雪地车发动机的效率是多少？
23.（8分） 图甲为小李设计的电热水器的部分铭牌信息。该热水器的内部电路如图乙所示，由控制电路和工作电路组成，其中热敏电阻R和发热电阻R1、R2、R3均置于储水箱中。随着水温的升高，电磁铁中的电流减少，控制电路中的电磁铁会与衔铁断开。已知R1=44Ω,R2=88Ω.
（1）随着水温升高，热敏电阻阻值R变______,电磁铁中电流变小。当电磁铁与衔铁断开时，工作电路处于_________（填“保温”或“加热”）状态。
（2）求R3的阻值。
（3）用电高峰期，家庭电路电压降为198V，此时该热水器加热挡的实际功率为多少？
物理试卷答案
一．选择题：（2×10=20分）
1. A 【解析】(1)声可以传递信息和能量。
(2)声音的三个特征分别是:音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定;响度指声音的强弱或大小，与振幅和距离有关;音色是由发声体本身决定的一个特性。
(3)物体振动产生声音。
2.D
3.B
4.C 【解析】A根据投影仪成像的原理可知，手机到透镜的距离应大于焦距，小于二倍焦距，故A正确; B投影仪成的像是倒立、放大的实像，故B正确;
C若用不透明的硬纸板遮住透镜的一部分，白墙上的画面仍然完整，只是亮度变暗，故C错误;
D发生漫反射的物体可以从不同角度都能看到，因此从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射，故D正确。故选:C。
A
B
B【解析】由电路图可知，光敏电阻与定值电阻R0串联，电流表测电路中的电流，输出信号端并联在R两端。因光敏电阻R的阻值随光照强度的减弱而增大,所以，当列车上有烟雾遮挡了射向光敏电阻R的激光时，R的阻值变大，电路的总电阻变大，
由I= U/R可知，电路中的电流变小，即电流表的示数变小，故AC错误;由U=IR可知，定值电阻R两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R两端的电压变大，即输出信号端的电压变大，故B正确、D错误。故选:B。
C
C
C【解析】探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，因为串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压:U=U-UR=3V-2V=1V,由于串联电路中各处的电流相等，根据欧姆定律可得:R滑/R=U滑/UR=1V/2V=1/2。
当滑动变器接入电路中的电阻为10Ω时，定值电阻的最大阻值:
Rmax=2R滑max=2x10Ω=20Ω,即定值电阻的最大阻值不能超过20Ω，结合选项可知，ABD不符合，C符合.故选C.
二．填空题：（每空1分，作图题各2分，共计21分）
11.不变 热传递 温度
12.减小、大气压（或大气压强）、汽化（或蒸发）
13.裂、不可再生、1×109N
14.增加 > 大 解析：（1）密度计不能直立，应降低其重心，故需要增加铁丝的质量。（2）密度计不管在水中还是在盐水中都是漂浮状态，所以F浮水=F浮盐水=G.则ρ水gSh1=ρ盐水gsh2，题目已知，ρ水<ρ盐水,所以h1>h2. (3)由于密度计漂浮时浮力等于重力，而重力不变，则浮力不变。根据F浮=ρ液gV排可知，排开液体的体积不变，当测量可乐密度时，吸管上“粘”上许多小气泡，此时V排=V气泡+V浸，所以，密度计浸入可乐中的体积变小，由于密度计的刻度是越往下对应的密度越大，所以测得的液体密度偏大。
15.8 5解析：（1）由电路图可知：当只闭合S1、S2时，R1与L串联，电压表测L两端电压，由图乙可知L两端的电压为2V时，电路中的电流为0.6A,即R1的电流也为0.6A，又由图乙可知：R1的电流为0.2A时，电压为2V,R1的电流与电压成正比，所以R1的电流为0.6A时，它两端的电压为6V。所以电源电压U=UL+U1=2V+6V=8V. （2）当只闭合S2、S3时，R2与L串联，UL=4V，由图像知此时电流为0.8A，则U2=8V-4V=4V.故：R2=U2/I2=4V/0.8A=5Ω
16.白炽灯 1250W
17.（各2分，共计4分）
（1）（2）
三．实验与探究题：（每空1分，共计24分）
（1）液体内部压强与深度的关系
（2）107
水银柱产生的压强
25
解析：(1)液体的种类不变，只是改变金属盒在液体中的深度探究的是液体内部压强与深度的关系(2)由题图乙可知烧杯和液体的总质量m=100g+5g+2g=107g(3)根据大气压与水银面上水银柱产生的压强相平衡的原理测算出的大气压的数值(4)由题图丁可知，此时车速为90km/h合25m/s。
= 1 \* GB3 \* MERGEFORMAT ① 分度值 = 2 \* GB3 \* MERGEFORMAT ②1 = 3 \* GB3 \* MERGEFORMAT ③密度 = 4 \* GB3 \* MERGEFORMAT ④4×103 1.2×103
解析：(1)使用测力计前应先明确弹簧测力计的量程和分度值，观察指针是否指在零刻度线的位置.
由图甲可知，物体的重力 G=4N，由图甲和乙可知物体完全浸没在水中受到的浮力:F=G-F=4N-3N=1N.
(3)丙图中弹簧测力计的示数为2.8N，由图甲和丙可知物体完全浸没在盐水中受到的浮力:F浮=G-F'=4N-2.8N=1.2N;
乙和丙排开液体的体积相同，浮力不同，说明浮力与液体的密度有关;
(4)由F浮=pgV排可得，
物体A排开水的体积V排=F浮/ρ水g=1N/1.0x103kg/m3x10N/kg=10-4m3
因为物体浸没在水中，所以物体A的体积V=V排=10-4m3,由G=mg得，
G= 4N 物体A的质量m=G/g =0.4kg,
物体A的密度:
ρA= m/VA= 0.4kg/1×10-4m3 =4 x103kg/m3
物体浸没在盐水中受到的浮力 F浮/=1.2N，由:
F浮=ρ液gV排可得盐水的密度为:ρ盐水 =F浮/gV排=F浮/gVA =1.2N/10N/kgx1x10-4m3=1.2 x103kg/m3
20. (1)如右图所示:
(2)变大;电压表正负接线柱接反了;
(3)0.15A--0.3A，
(4)成正比;
(5)①灯泡短路;②随温度变化而变化;③电压表与滑动变阻器并联。
解析：(1)电源电压为3V，故电压表选用小量程与电阳并联，如下所示:
(2)闭合开关，向左移动滑动变阻器的滑片，变阻器连入电路中电阻变小，根据电阻的串联规律，电路的总电阻变小，由欧姆定律可知，电流表的示数将变大;而电压表指针偏向表盘零刻度左边，原因是:电压表正负接线柱接反了;
(3)由已知条件，变阻器的最大电阻为10Ω，电源电压为3V，定值电阻为10Ω，当滑动变阻器接入电路中的电阻最大为10Ω时，电路中的电流最小，根据电阻的串联和欧姆定律，最小电流为:I小=U/R+R滑大=3V/10Ω+10Ω=0.15A当滑动变阻器接入电路中的电阻为0时，电路中的电流最大:I大=U/R=3V/10Ω=0.3A，故通过定值电阻电流的变化范围是0.15A--0.3A;
(4)由表中数据可知，电压与电流大小之比:U/I=1.6/0.16=Ω(定值)，
故在电阻一定的情况下，通过导体的电流与导体两端的电压成正比;
(5)①实验时，连接好电路，发现调节滑动变阻器，电流表有示数，则电路为通路，且小灯泡始终不发光，电压表始终没有示数，这可能是因为灯泡短路;
②根据欧姆定律的变形公式u=IR，因小灯泡的电阻随温度变化而变化，即R不是一个定值，故电流与电压不成正比;
③灯与变阻器串联，当电路的电流变大时，对应的灯的电压变大，由串联电路电压的规律，变阻器的电压变小说，根据丙图中的B图象，随着电流的增大，电压减小，因此电压表接在了滑动变阻器两端。
21.（1）电压表
（2）低 正确 先快后慢再快
（3）未考虑电池内阻的变化 增加电流表
（4）同时测量电池电流电阻随温度升高后，玩具输出功率变小
解析：(1)电压表是测量电压的一种仪器，故需用电压表测量充满电时的电动汽车电池电压。(2)从表格中的主句可以得出，电池使用的时间越长，电池的电压越低。这初步说明小明的猜想“刚充好电时，电池电压高，玩一会电压变低
综合题：（22题7分，23题8分，共计15分）
22.（共7分）（1）空车质量为90kg，雪地车载着质量为50kg的人静止在水平地面上，总质量m＝90kg+50kg＝140kg，
静止时对水平地面的压力：
F＝G＝mg＝140kg×10N/kg＝1400N， ---------(1分）
静止时对水平地面的压强：
p＝ EQ \F(F,S) ＝ EQ \F(1400N,20×10－2m2) ＝7×103Pa； ----------（1）
（2）该雪地车以36km/h的速度匀速行驶：v＝36km/h＝36× EQ \F(1,3.6) m/s＝10m/s，
根据P＝ EQ \F(W,t) ＝ EQ \F(Fs,t) ＝Fv可得，所受阻力：
f＝F牵＝ EQ \F(P,v) ＝ EQ \F(8000W,10m/s) ＝800N； -------------（2分）
（3）由P＝ EQ \F(W,t) 可得，该车以8kW的输出功率行驶2h所做的功：
W＝Pt′＝8×103W×2×3600s＝5.76×107J， --------（1）
汽油完全燃烧放出的热量：
Q放＝mq＝3.6kg×4×107J/kg＝1.44×108J --------（1）
则雪地车发动机的效率：
η＝ EQ \F(W, Q放) ＝ EQ \F(5.76×107J, 1.44×108J) ＝40%。 --------（1）
（共8分）(1)大；保温 --------（2分，每空1分）
热敏电阻阻值随温度的升高而增大；当衔铁断开时，R2与R3串联，工作电路处于保温状态。
(2)R2与R3串联，工作电路处于保温状态,此时电路总电阻
R保温=U2/P保=(220V)2/220V=220Ω ------- （2分）
R3=R保温-R2=220Ω-88Ω=132Ω ------- （1分）
衔铁吸下时，R1与R2并联，此时为加热档，
R加热=R1R2/R1+R2 ------- （2分）
P实=U实2/R加热,代入解得P实=1336.5W. ------- （1分）
实验次序
1
2
3
4
5
6
7
电压
1.6
1.8
2.0
2.2
2.4
2.6
2.8
电流
0.16
0.18
0.20
0.22
0.24
0.26
0.28
使用时间/min
0
10
20
30
40
50
电压/V
6.8
6.2
6
5.8
5.6
3.6
