山东省枣庄市峄城区2023-2024学年九年级上学期期中物理试卷

这是一份山东省枣庄市峄城区2023-2024学年九年级上学期期中物理试卷，共33页。试卷主要包含了选择题，填空题，实验与探究题，计算题等内容，欢迎下载使用。

1．（2分）如图所示，“天宫课堂”上王亚平老师将两块透明板上的水球接触后粘在一起，慢慢拉开板后形成一个长长的“液桥”（ ）
A．水分子间有空隙
B．水分子间存在吸引力
C．水分子间存在排斥力
D．水分子处在永不停息地无规则运动中
2．（2分）下列关于内能知识的描述正确的是（ ）
A．50℃水的内能一定比10℃水的内能多
B．0℃的水内能为零
C．两个物体温度相同，它们不发生热传递
D．物体吸收热量，内能增加，温度一定升高
3．（2分）下列实例中，通过热传递改变物体内能的是（ ）
A．搓手取暖
B．用冷水冷却热鸡蛋
C．钻木取火
D．磨刀时刀的温度会升高
4．（2分）如图所示，是根据“探究不同物质吸热能力”实验数据绘制的a、b物质的温度﹣时间图像，实验中两种物质的质量相同，选用的加热器相同，由图像可知（ ）
A．加热相同时间，a物质吸收热量多，比热容小
B．加热时间相同，a物质的末温度高，比热容大
C．吸收热量相同，b物质温度升高慢，比热容小
D．吸收热量相同，b物质的末温度低，比热容大
5．（2分）汽油机的四个冲程中，哪个冲程存在着化学能转化为内能的过程（ ）
A．B．
C．D．
6．（2分）景颇族的祖先曾发明一种活塞式点火器，如图所示。以牛角作套筒，木质推杆前端粘附艾绒。取火时，另一手猛推推杆，艾绒即燃，口吹立见火苗。手推杆入筒的过程中，筒内密封气体的（ ）
A．分子动能减小B．密度不变
C．分子数增加D．内能增大
7．（2分）瀑布从高峰倾泻而下，驱动发动机转动发电，在此过程中能量转化的顺序为（ ）
A．动能→重力势能→电能B．重力势能→动能→电能
C．电能→重力势能→动能D．重力势能→电能→动能

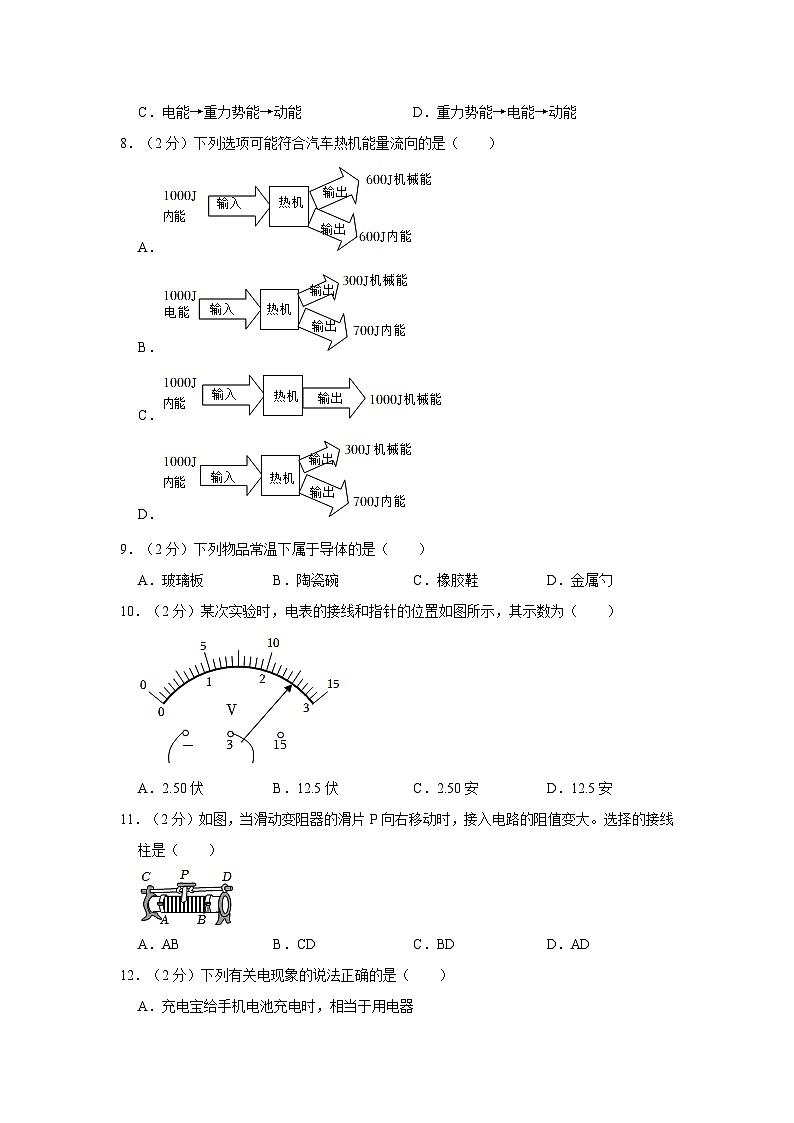

8．（2分）下列选项可能符合汽车热机能量流向的是（ ）
A．
B．
C．
D．
9．（2分）下列物品常温下属于导体的是（ ）
A．玻璃板B．陶瓷碗C．橡胶鞋D．金属勺
10．（2分）某次实验时，电表的接线和指针的位置如图所示，其示数为（ ）
A．2.50伏B．12.5伏C．2.50安D．12.5安
11．（2分）如图，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（ ）
A．ABB．CDC．BDD．AD
12．（2分）下列有关电现象的说法正确的是（ ）
A．充电宝给手机电池充电时，相当于用电器
B．金属能导电，说明金属内部有大量的电子
C．梳过头发的塑料梳子会带电，说明摩擦可以创造电荷
D．油罐车底部有铁链拖在地上，是为了防止静电带来的危害
13．（2分）如图所示，验电器M不带电、N带负电，用带有绝缘柄的金属棒将它们的金属球连接起来，下列说法正确的是（ ）
A．M带上了正电
B．N的金属箔片张角变大
C．金属棒中电流的方向由M向N
D．用手触摸金属棒，M、N的金属箔片张角不变
14．（2分）小明利用一红一绿两个发光二极管（符号：）制作了一个神奇的装置：当电流从装置一端流入时发红光，从另一端流入时发绿光。图各选项中，符合该装置内部结构的可能是（ ）
A．B．
C．D．
15．（2分）如图所示，电源电压为3V，电压表示数为2V2两端的电压为（ ）
A．5VB．3VC．2VD．1V
16．（2分）疫情防控期间，宿迁市很多学校门口新增加了人脸识别测温系统。若人脸识别通过，则控制电路会闭合开关S1，若体温测量值在正常范围内，则会闭合开关S2。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列有关该控制电路的设计能实现上述功能的是（ ）
A．B．
C．D．
17．（2分）如图所示，电源电压保持不变，闭合开关S，下列判断正确的是（ ）
A．电压表示数变小
B．灯泡变亮
C．电流表示数变小
D．电压表的示数与电流表的示数的比值变小
18．（2分）如图所示，电源两端电压保持不变，闭合开关S，下列说法正确的是（ ）
A．电流表A1示数不变、电流表A2示数变小
B．电流表A1示数变大、电压表V示数不变
C．电流表A2示数变大、电压表V示数变小
D．电流表A2示数变大、电压表V示数不变
二、填空题：本题共8小题，每空1分，共17分。
19．（2分）如图为某款儿童用的驱蚊手环，刚撕开包装袋会闻到驱蚊剂的味道，这是 现象；温度越高气味越明显，是因为温度越高 。
20．（2分）常用打火机的打火方式有两种，一种是用一个粗糙的小轮摩擦“火石”打火；另一种是利用高压电装置打火。从能量转化角度看 能转化为内能；后者是把 能转化为内能。
21．（2分）春季，在培育秧苗时，有经验的农民往往会在傍晚在秧田里 （选填“灌水”或“排水”）以防倒春寒冻伤秧苗，这是利用水的 比较大的性质。
22．（3分）一台单缸四冲程汽油机，若飞轮的转速是1200r/min，该汽油机每秒钟内完成 个冲程，曲轴转 圈，对外做功 次。
23．（2分）用毛皮摩擦过的橡胶棒因得到电子而带 电。将该橡胶棒靠近轻质小球，二者互相排斥，则小球与橡胶棒带 （选填“同”或“异”）种电荷。
24．（2分）某实验小组用铜片、锌片和橙子制成了一个水果电池。将电压表与该电池相连后，指针偏转情况如图所示。则 （选填“铜片”或“锌片”）为该水果电池的正极；若想增大电压表的示数，可将多个水果电池 （选填“串”或“并”）联。
25．（2分）路边的电线杆上常见到如图所示的小风车和陶瓷环，小川询问了供电厂的工作人员，得到的答复是：因为鸟类经常衔回铁丝等导电物质筑巢，很容易引起事故，放置小风车是用来驱鸟的。你认为铁丝搭在线路上引起的事故可能是 （选填“短路”，或“断路”），陶瓷环是 （选填“导体”或“绝缘体”）。
26．（2分）如图所示的电路中，电源两端电压不变，当甲、乙都为电流表时1，R1与R2两个电阻是 联（选填“串”或“并”），此时甲、乙两表的示数比是2：3；如果把甲、乙全部换成电压表1和S2，则甲、乙两表示数之比是 。
三、实验与探究题：本题共4个小题，每图或每空2分，共32分。
27．（2分）在图中，根据电路图1用笔画线代替导线将实物电路图2补充完整。
28．（10分）某小组同学比较沙子和水的比热容，实验装置如图甲、乙所示。
（1）在两个相同的易拉罐内分别装入初温、 相同的沙子和水。
（2）用两盏相同的酒精灯同时加热沙子和水，加热过程中需用玻璃棒不断搅拌，搅拌的目的是： ，测得实验数据如表格所示。
（3）5min时，温度计显示沙子的温度如图丙所示，其读数为 ℃。
（4）加热相同的时间，发现沙子的温度升得更高，有同学认为此过程中沙子吸收热量比水吸收热量多 （正确/错误）。
（5）分析数据可得沙子的比热容 （小于/等于/大于）水的比热容。
29．（12分）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如表所示。
（1）实验中通过观察 比较电阻丝电阻的大小。
（2）实验中采用的研究方法是 和转换法。
（3）分别将编号为 的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关。
（4）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的 有关。
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了 的工作原理中。
A.电压表
B.电流表
C.滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用 代替小灯泡完成实验。
30．（8分）为研究“电流与电压的关系”，小科和小丽设计了如图甲的电路，其中电源电压恒定不变
请回答：
（1）如图甲，若滑片P向右移时接入的阻值变小，则待接导线应与 相连（填字母）；
（2）闭合开关，小科发现电压表指针不偏转，电流表指针偏转 ；
（3）小科排除故障后，通过实验获得数据如表，分析数据可得出的结论是 ；
（4）小丽用另一组同规格器材进行实验，获得的数据作出U﹣I关系如图乙，发现与预期结果不一样 。
四、计算题：本题包括2个小题，共15分。解答时应写出必要的文字说明、公式和重要的运算步骤，只写出最后答案的不得分。
31．（7分）食物也是一种“燃料”，释放化学能的过程不断地发生在人体内，提供细胞组织所需的能量。人体摄入的能量（营养师常称之为热量），都有损于健康。
（1）某种油炸食品，每100g可提供的能量约为7.35×106J，假设这些能量全部被质量为25kg、温度为25℃的水吸收，可使这些水的温度升高到多少摄氏度？[c水＝4.2×103J/（kg•℃）]
（2）如果上述这些能量全部由天然气提供，天然气灶的热效率为35%，则需要多少立方米的天然气？[天然气的热值为4.2×107J/m3]
32．（8分）如图所示电路，电源电压恒为9V，R1＝20Ω，R2＝30Ω，电压表量程0﹣15V，电流表量程0﹣0.6A。只闭合S1，电压表示数6V。求：
（1）R1两端的电压；
（2）电阻R3的阻值；
（3）再闭合S2、S3，电流表的示数。
2023-2024学年山东省枣庄市峄城区九年级（上）期中物理试卷
参考答案与试题解析
一、选择题：本题共18小题，每小题2分，共36分，在每题的四个选项中，只有一项是符合题目要求的。
1．（2分）如图所示，“天宫课堂”上王亚平老师将两块透明板上的水球接触后粘在一起，慢慢拉开板后形成一个长长的“液桥”（ ）
A．水分子间有空隙
B．水分子间存在吸引力
C．水分子间存在排斥力
D．水分子处在永不停息地无规则运动中
【答案】B
【分析】水球由水分子构成，两个水球接触后能合成一个，说明分子间存在引力的作用。
【解答】解：在“天宫课堂”上，将两块透明板上的水球接触后粘在一起，都说明了分子间存在相互作用的引力，ACD错误。
故选：B。
2．（2分）下列关于内能知识的描述正确的是（ ）
A．50℃水的内能一定比10℃水的内能多
B．0℃的水内能为零
C．两个物体温度相同，它们不发生热传递
D．物体吸收热量，内能增加，温度一定升高
【答案】C
【分析】（1）内能的大小与物体的质量、温度、状态等有关；
（2）一切物体都具有内能；
（3）发生热传递的条件是：存在温度差；
（4）物质吸热，内能变大。
【解答】解：A、内能的大小与物体的质量、状态等有关，不能判断内能大小；
B、任何物体都有内能，内能不为零；
C、发生热传递的条件是：存在温差，它们不发生热传递；
D、冰在熔化过程中吸收热量，温度不变。
故选：C。
3．（2分）下列实例中，通过热传递改变物体内能的是（ ）
A．搓手取暖
B．用冷水冷却热鸡蛋
C．钻木取火
D．磨刀时刀的温度会升高
【答案】B
【分析】改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
【解答】解：
ACD、搓手取暖、磨刀，使物体的温度升高，是通过做功改变物体的内能；
B、把热鸡蛋放入冷水中，使鸡蛋的温度降低，故B符合题意。
故选：B。
4．（2分）如图所示，是根据“探究不同物质吸热能力”实验数据绘制的a、b物质的温度﹣时间图像，实验中两种物质的质量相同，选用的加热器相同，由图像可知（ ）
A．加热相同时间，a物质吸收热量多，比热容小
B．加热时间相同，a物质的末温度高，比热容大
C．吸收热量相同，b物质温度升高慢，比热容小
D．吸收热量相同，b物质的末温度低，比热容大
【答案】D
【分析】比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强。
【解答】解：
AB、加热相同时间，则两物质吸收的热量是相同的，a物质的末温高，则a的比热容小；
CD、吸收热量相同时，由图像可知，且b物质温度升高慢，故D正确。
故选：D。
5．（2分）汽油机的四个冲程中，哪个冲程存在着化学能转化为内能的过程（ ）
A．B．
C．D．
【答案】C
【分析】内燃机的四个冲程：吸气、压缩、做功、排气冲程，同时需要掌握内燃机四冲程的特点。吸气冲程是活塞向下运动，进气门开，排气门关闭；压缩冲程是活塞向上运动，两个气门全关闭；做功冲程是两个气门都关闭，火花塞点火，活塞向下运动；排气冲程是活塞向上运动，进气门关闭，排气门开启。
【解答】解：A、图中的一个气阀打开，所以为吸气冲程；
B、图中的两个气阀都关闭，所以为压缩冲程；
C、图中的两个气阀都关闭，所以为做功冲程；
D、图中的一个气阀打开，所以为排气冲程；
在做功冲程中，燃料燃烧时，然后对外做功时内能又转化为机械能。
故选：C。
6．（2分）景颇族的祖先曾发明一种活塞式点火器，如图所示。以牛角作套筒，木质推杆前端粘附艾绒。取火时，另一手猛推推杆，艾绒即燃，口吹立见火苗。手推杆入筒的过程中，筒内密封气体的（ ）
A．分子动能减小B．密度不变
C．分子数增加D．内能增大
【答案】D
【分析】猛推推杆时间较短，气体来不及吸放热，主要是外界对气体做功，气体内能增加，温度升高，压强增大。
【解答】解：封闭的气体被推杆压缩过程中，活塞对气体做功，则温度升高，气体体积减小，质量不变，
由ρ＝可知，故D正确。
故选：D。
7．（2分）瀑布从高峰倾泻而下，驱动发动机转动发电，在此过程中能量转化的顺序为（ ）
A．动能→重力势能→电能B．重力势能→动能→电能
C．电能→重力势能→动能D．重力势能→电能→动能
【答案】B
【分析】判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能量。
【解答】解：瀑布从高峰倾泻而下，将重力势能转化为动能，又将动能转化为电能。
故选：B。
8．（2分）下列选项可能符合汽车热机能量流向的是（ ）
A．
B．
C．
D．
【答案】D
【分析】（1）热机是利用内能来做功的机器；
（2）热机的效率是指用来做有用功的那部分能量和燃料完全燃烧所放出的总能量的比值；
汽车热机的效率通常为20%～30%左右。
【解答】解：（1）热机是利用内能来做功的机器，故B错误；
ACD、汽车热机的效率通常为20%～30%左右，有30%的内能转化为机械能、D正确。
故选：D。
9．（2分）下列物品常温下属于导体的是（ ）
A．玻璃板B．陶瓷碗C．橡胶鞋D．金属勺
【答案】D
【分析】容易导电的物体叫导体；不容易导电的物体叫绝缘体。
【解答】解：通常情况下，金属勺容易导电；陶瓷碗、橡胶鞋不容易导电。故D正确。
故选：D。
10．（2分）某次实验时，电表的接线和指针的位置如图所示，其示数为（ ）
A．2.50伏B．12.5伏C．2.50安D．12.5安
【答案】A
【分析】根据电压表的量程和分度值读出示数。
【解答】解：由图可知，电表表盘标有“V”；该电压表选择的量程为0～3V，其示数为3.50V。
故选：A。
11．（2分）如图，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（ ）
A．ABB．CDC．BDD．AD
【答案】D
【分析】滑片P向右移动时，电阻变大，一定接入滑动变阻器的左半段，一定接入了左下方接线柱，上面的接线柱任意选择。
【解答】解：滑动变阻器应该一上一下进行连接；
根据滑动变阻器的使用特点可知，当滑片P向右移动时，说明接入电路的电阻丝变长，因此应该是左下角的接线柱与上方任一接线柱的组合，ABC错误。
故选：D。
12．（2分）下列有关电现象的说法正确的是（ ）
A．充电宝给手机电池充电时，相当于用电器
B．金属能导电，说明金属内部有大量的电子
C．梳过头发的塑料梳子会带电，说明摩擦可以创造电荷
D．油罐车底部有铁链拖在地上，是为了防止静电带来的危害
【答案】D
【分析】（1）电源是提供电能的装置，它保证电路中有持续电流；
（2）金属内部有大量的自由电子；
（3）摩擦起电的实质是电荷的转移；
（4）一旦出现放电现象，容易发生爆炸事故。
【解答】解：A、充电宝给手机电池充电时，在电路中相当于电源；
B、金属能导电，故B错误；
C、梳过头发的塑料梳子会带电；当两种束缚电子的能力不同的物质相互摩擦时，束缚电子能力弱的失去电子，而是电荷的转移；
D、油罐车在运送油料的过程中，摩擦起电，容易产生电火花；所以在油罐车的下面挂一个铁链，故D正确。
故选：D。
13．（2分）如图所示，验电器M不带电、N带负电，用带有绝缘柄的金属棒将它们的金属球连接起来，下列说法正确的是（ ）
A．M带上了正电
B．N的金属箔片张角变大
C．金属棒中电流的方向由M向N
D．用手触摸金属棒，M、N的金属箔片张角不变
【答案】C
【分析】（1）N带的负电经金属棒流向M，使M带电；
（2）利用电荷守恒定律，N上的电荷流向M一部分，使N带电量减少；
（3）规定：电流的方向是正电荷定向移动的方向；
（4）人体是导体，用手触摸金属棒使电荷通过人体流向大地，则M、N上的电荷都减少，据此解答。
【解答】解：A、M、N的金属球通过金属棒连接后，使M带上负电荷；
B、利用电荷守恒定律可知，M，因为M由不带电到带电，则金属箔片的张角变小；
C、在金属棒中，等效为正电荷由M流向N，故C正确；
D、用手触摸金属棒，则M，箔片的张角都变小。
故选：C。
14．（2分）小明利用一红一绿两个发光二极管（符号：）制作了一个神奇的装置：当电流从装置一端流入时发红光，从另一端流入时发绿光。图各选项中，符合该装置内部结构的可能是（ ）
A．B．
C．D．
【答案】D
【分析】当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态。据此逐一做出判断。
【解答】解：
A、图中两个二极管串联，所以电流无论从哪一端流入，整个电路是断路的，故A不合题意；
B、图中两个二极管串联，当电流从左侧流入时，当电流从右侧流入时，故B不合题意；
C、图中两个二极管并联，当电流从右侧流入时，当电流从左侧流入时，故C不合题意；
D、图中两个二极管并联，当电流从左侧流入时，当电流从右侧流入时，故D符合题意。
故选：D。
15．（2分）如图所示，电源电压为3V，电压表示数为2V2两端的电压为（ ）
A．5VB．3VC．2VD．1V
【答案】D
【分析】由电路图可知，灯泡L1、L2串联，电压表测L1两端的电压，即电压表的示数为L1两端的电压；根据串联电路的电压特点求出L2两端的电压。
【解答】解：
由电路图可知，两灯泡串联1两端，故电压表的示数即为L1两端的电压，即灯泡L4两端的电压U1＝2V；
由串联电路的特点可知，L7两端的电压：U2＝U﹣U1＝2V﹣2V＝1V。
故选：D。
16．（2分）疫情防控期间，宿迁市很多学校门口新增加了人脸识别测温系统。若人脸识别通过，则控制电路会闭合开关S1，若体温测量值在正常范围内，则会闭合开关S2。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列有关该控制电路的设计能实现上述功能的是（ ）
A．B．
C．D．
【答案】A
【分析】由题意可知，只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，说明开关S1、S2相互影响、不能独立工作即为串联，据此进行解答。
【解答】解：只有当人脸识别通过、体温在正常范围都满足时，当人脸识别不通过或体温不正常时，这说明两个开关是相互影响的，由选项可知A正确。
故选：A。
17．（2分）如图所示，电源电压保持不变，闭合开关S，下列判断正确的是（ ）
A．电压表示数变小
B．灯泡变亮
C．电流表示数变小
D．电压表的示数与电流表的示数的比值变小
【答案】C
【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表V测滑动变阻器两端的电压，电流表测电路中的电流。根据滑片的移动可知变阻器接入电路中电阻的变化，根据串联电路的电压特点可知变阻器两端的电压变化，根据欧姆定律可知电路中电流的变化，根据变阻器两端的电压变化分析灯泡两端电压的变化，根据P＝可知，灯泡实际功率的变化，进一步可知其亮暗的变化，进一步可知电压表V与电流表A示数比值变化。
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流。
A、在滑动变阻器滑片P向左滑动过程中，根据串联电路的分压规律可知变阻器两端的电压变大，故A错误；
B、灯泡的亮暗取决于实际功率的大小，灯泡两端的电压变小可知，则灯泡变暗；
C、电路中的总电阻变大可知，电流表的示数变小；
D、由电压表示数变大，电压表V与电流表示数比值变大。
故选：C。
18．（2分）如图所示，电源两端电压保持不变，闭合开关S，下列说法正确的是（ ）
A．电流表A1示数不变、电流表A2示数变小
B．电流表A1示数变大、电压表V示数不变
C．电流表A2示数变大、电压表V示数变小
D．电流表A2示数变大、电压表V示数不变
【答案】D
【分析】由电路图可知，灯泡和滑动变阻器并联，电压表灯泡两端电压，电流表A1测灯泡电流，A2测干路电流；根据滑动变阻器滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用并联电路特点与欧姆定律分析答题。
【解答】解：由图可知，灯泡和滑动变阻器并联，电流表A1测灯泡电流，A2测干路电流，
当滑动变阻器的滑片适当左移，接入电路中的电阻减小，
根据并联电路的特点可知，各支路的电压不变，电流表A7的读数也不变；
而滑动变阻器的接入电路中的电阻减小，电压不变；
根据并联电路中电流的特点可知，一条支路上的电流不变，所以干路上的电流也增大2的读数变大，所以ABC错误。
故选：D。
二、填空题：本题共8小题，每空1分，共17分。
19．（2分）如图为某款儿童用的驱蚊手环，刚撕开包装袋会闻到驱蚊剂的味道，这是 扩散 现象；温度越高气味越明显，是因为温度越高 剧烈 。
【答案】扩散；剧烈。
【分析】不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象；温度越高，分子运动越剧烈。
【解答】解：刚撕开包装袋会闻到驱蚊剂的味道，这是扩散现象，分子无规则运动越剧烈。
故答案为：扩散；剧烈。
20．（2分）常用打火机的打火方式有两种，一种是用一个粗糙的小轮摩擦“火石”打火；另一种是利用高压电装置打火。从能量转化角度看 机械 能转化为内能；后者是把 电 能转化为内能。
【答案】机械；电。
【分析】小轮摩擦“火石”的过程，消耗了机械能，产生了内能；利用高压电装置打火时实际是消耗的是电能。它们都可以转化成内能。
【解答】解：从能量转化的角度看，摩擦点火；高电压火花点火。
故答案为：机械；电。
21．（2分）春季，在培育秧苗时，有经验的农民往往会在傍晚在秧田里 灌水 （选填“灌水”或“排水”）以防倒春寒冻伤秧苗，这是利用水的 比热容 比较大的性质。
【答案】见试题解答内容
【分析】对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多.
【解答】解：
晚上时在秧田里灌水，是因为水的比热容比泥土大，晚上水在降温时放出的热量多，使秧苗的温度不致下降过低。
故答案为：灌水；比热容。
22．（3分）一台单缸四冲程汽油机，若飞轮的转速是1200r/min，该汽油机每秒钟内完成 40 个冲程，曲轴转 20 圈，对外做功 10 次。
【答案】40；20；10。
【分析】汽油机完成一个工作循环，完成4个冲程，飞轮和曲轴转动2圈，燃气对外做功1次，由此可得出答案。
【解答】解：汽油机飞轮转速是1200r/min＝20r/s，表示每秒飞轮转动20圈，完成4个冲程，燃气对外做功1次，完成40个冲程。
故答案为：40；20。
23．（2分）用毛皮摩擦过的橡胶棒因得到电子而带 负 电。将该橡胶棒靠近轻质小球，二者互相排斥，则小球与橡胶棒带 同 （选填“同”或“异”）种电荷。
【答案】负；同。
【分析】①摩擦起电的实质是电荷的转移，失去电子的带正电，得到电子的带负电。
②同种电荷相互排斥，异种电荷相互吸引。
【解答】解：因橡胶棒原子核束缚电子的能力强，毛皮与橡胶棒摩擦时毛皮上的电子会转移到橡胶棒上；
因同种电荷相互排斥，所以将该橡胶棒靠近轻质小球，说明小球与橡胶棒带同种电荷。
故答案为：负；同。
24．（2分）某实验小组用铜片、锌片和橙子制成了一个水果电池。将电压表与该电池相连后，指针偏转情况如图所示。则 铜片 （选填“铜片”或“锌片”）为该水果电池的正极；若想增大电压表的示数，可将多个水果电池 串 （选填“串”或“并”）联。
【答案】铜片；串
【分析】（1）在使用电压表时，电流从正接线柱流入、负接线柱流出，此时指针向右偏转；
（2）串联电池的总电压等于每节电池的电压之和。
【解答】解：由图知，将电压表与该电池相连后，铜片为该水果电池的正极；
由于串联电池的总电压等于每节电池的电压之和，所以若想增大电压表的示数。
故答案为：铜片；串。
25．（2分）路边的电线杆上常见到如图所示的小风车和陶瓷环，小川询问了供电厂的工作人员，得到的答复是：因为鸟类经常衔回铁丝等导电物质筑巢，很容易引起事故，放置小风车是用来驱鸟的。你认为铁丝搭在线路上引起的事故可能是 短路 （选填“短路”，或“断路”），陶瓷环是 绝缘体 （选填“导体”或“绝缘体”）。
【答案】见试题解答内容
【分析】处处连通的电路叫做通路；某处断开的电路叫做开路，也叫断路；电源短路是指电源两极不经过用电器直接连通的电路，会烧坏电源；根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体。
【解答】解：当小鸟用金属物筑巢时，由于金属是导体，陶瓷环是绝缘体。
故答案为：短路；绝缘体。
26．（2分）如图所示的电路中，电源两端电压不变，当甲、乙都为电流表时1，R1与R2两个电阻是 并 联（选填“串”或“并”），此时甲、乙两表的示数比是2：3；如果把甲、乙全部换成电压表1和S2，则甲、乙两表示数之比是 3：1 。
【答案】并；3：1。
【分析】由电路图可知，当两表为电流表，且只闭合开关S1时，两电阻并联，电流表甲测量通过R2的电流，电流表乙测量干路中的总电流，根据并联电路的电流规律和欧姆定律求得两电阻的阻值之比；
当两表为电压表，且开关都闭合时，两电阻串联，电压表甲测量总电压，电压表测量R2两端的电压，根据串联电路的电流规律和欧姆定律求得两电压表的示数之比。
【解答】解：当甲、乙都是电流表时1，两个电阻并联，且电流甲测量R2的电流，电流乙测量干路的总电流；
此时甲、乙两表的示数之比是7：32：I＝8：3；
因为并联电路干路中的总电流等于各支路电流之和，所以通过R1的电流和通过R4的电流之比为：；
并联电路各支路两端的电压相等，由U＝IR可得：I7R1＝I2R5，
则两电阻的阻值之比为；
当甲、乙都是电压表1和S2，两电阻串联，电压表甲测量的是总电压6两端的电压；
因为串联电路中各处电流相等，根据U＝IR可得，
串联电路两端的总电压等于各部分电路两端的电压之和，所以电压表甲
U甲：U乙＝U：U2＝（U1+U4）：U2＝（2+5）：1＝3：3。
故答案为：并；3：1。
三、实验与探究题：本题共4个小题，每图或每空2分，共32分。
27．（2分）在图中，根据电路图1用笔画线代替导线将实物电路图2补充完整。
【答案】见试题解答内容
【分析】分析电路的连接及开关的作用，根据电路图连接实物图，注意电流从电流表正接线柱流入，从负接线柱流出，各元件顺序与电路图一一对应。
【解答】解：原电路中，两灯并联1与灯L1串联，电流表测灯L5的电流，电流可选用小量程与其串联，根据电路图连接实物图
28．（10分）某小组同学比较沙子和水的比热容，实验装置如图甲、乙所示。
（1）在两个相同的易拉罐内分别装入初温、 质量 相同的沙子和水。
（2）用两盏相同的酒精灯同时加热沙子和水，加热过程中需用玻璃棒不断搅拌，搅拌的目的是： 使物质受热均匀 ，测得实验数据如表格所示。
（3）5min时，温度计显示沙子的温度如图丙所示，其读数为 52 ℃。
（4）加热相同的时间，发现沙子的温度升得更高，有同学认为此过程中沙子吸收热量比水吸收热量多 错误 （正确/错误）。
（5）分析数据可得沙子的比热容 小于 （小于/等于/大于）水的比热容。
【答案】（1）质量；（2）使物质受热均匀；（3）52；（4）错误；（5）小于。
【分析】（1）（4）（5）我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
（2）加热过程中需用玻璃棒不断搅拌，目的是使物质受热均匀；
（3）根据温度计分度值读数。
【解答】解：（1）根据比较不同物质吸热能力的方法，要控制不同物质的初温和质量相同；
（2）用两盏相同的酒精灯同时加热沙子和水，加热过程中需用玻璃棒不断搅拌；
（3）5min时，温度计显示沙子的温度如图丙所示，其读数为52℃；
（4）根据表中数据可知，加热相同的时间；根据转换法，此过程中沙子吸收热量等于水吸收热量多；
（5）因质量相同的水和沙子加热相同的时间，沙子的温度升得更高。
故答案为：（1）质量；（2）使物质受热均匀；（4）错误。
29．（12分）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如表所示。
（1）实验中通过观察 小灯泡的亮度 比较电阻丝电阻的大小。
（2）实验中采用的研究方法是 控制变量法 和转换法。
（3）分别将编号为 A、B 的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关。
（4）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的 横截面积 有关。
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了 C 的工作原理中。
A.电压表
B.电流表
C.滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用 电流表 代替小灯泡完成实验。
【答案】见试题解答内容
【分析】（1）物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量，这种研究问题的方法叫做转换法；
（2）（3）（4）（5）影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变；
（6）电流表可较准确的测量电流大小。
【解答】解：（1）将不同的电阻丝接入电路，电流大小不同，因此实验中是通过观察灯泡亮度来比较电阻大小的；
（2）影响导体电阻大小的因素：导体的材料、长度和横截面积，要采用控制变量法的思想；
（3）要探究导体的电阻与导体材料的关系，应控制长度和横截面积相同，因此应将编号为A；
（4）如果选用编号为B、C两根电阻丝进行实验，但横截面积不同；
（5）如果选用编号为C、D两根电阻丝进行实验，但长度不同，导体长度越长，该结论被实际应用到了滑动变阻器的工作原理中；
（6）发现小灯泡的亮度变化不明显，则电路的电流变化较小，所以可在电路中串联一个电流表代替小灯泡完成实验。
故答案为：（1）小灯泡的亮度；（2）控制变量法、B；（4）横截面积；（6）电流表。
30．（8分）为研究“电流与电压的关系”，小科和小丽设计了如图甲的电路，其中电源电压恒定不变
请回答：
（1）如图甲，若滑片P向右移时接入的阻值变小，则待接导线应与 A 相连（填字母）；
（2）闭合开关，小科发现电压表指针不偏转，电流表指针偏转 电阻R短路 ；
（3）小科排除故障后，通过实验获得数据如表，分析数据可得出的结论是 电阻一定时，电流和电压成正比 ；
（4）小丽用另一组同规格器材进行实验，获得的数据作出U﹣I关系如图乙，发现与预期结果不一样 电压表没有调零，指针偏右，或者是电流表没有调零，指针偏左 。
【答案】见试题解答内容
【分析】（1）滑片P向右移时接入的阻值变小，说明接入阻值长度变短，由此可知滑动变阻器下面的接入柱是哪一边的接入电路；
（2）电流表指针偏转说明有电流通过，排除断路，电压表无示数，说明定值电阻两端无电压，由此可判断电路故障；
（3）由数据可知，电压变大，电流变大，比值不变；
（4）图乙中，当电流为0时，电压表有示数，意味着电压表没有调零，指针偏右，或者是电流表没有调零，指针偏左。
【解答】解：（1）滑片P向右移时接入的阻值变小，说明接入阻值长度变短，滑动变阻器是右下接线柱接入电路；
（2）电流表指针偏转说明有电流通过，排除断路；
（3）由数据可知，电压变大，比值不变，电流和电压成正比；
（4）图乙中，当电流为0时，意味着电压表没有调零，或者是电流表没有调零。
故答案为：（1）A；（2）电阻R短路，电流和电压成正比，指针偏右，指针偏左。
四、计算题：本题包括2个小题，共15分。解答时应写出必要的文字说明、公式和重要的运算步骤，只写出最后答案的不得分。
31．（7分）食物也是一种“燃料”，释放化学能的过程不断地发生在人体内，提供细胞组织所需的能量。人体摄入的能量（营养师常称之为热量），都有损于健康。
（1）某种油炸食品，每100g可提供的能量约为7.35×106J，假设这些能量全部被质量为25kg、温度为25℃的水吸收，可使这些水的温度升高到多少摄氏度？[c水＝4.2×103J/（kg•℃）]
（2）如果上述这些能量全部由天然气提供，天然气灶的热效率为35%，则需要多少立方米的天然气？[天然气的热值为4.2×107J/m3]
【答案】（1）可使这些水的温度升高到95℃；
（2）需要0.5m3的天然气。
【分析】（1）由题知，水吸收的热量等于每100g油炸食品提供的能量；根据公式Q吸＝c水m（t﹣t0）的变形式计算水升高到的温度；
（2）根据题意求出天然气燃烧放出的热量，再根据Q放＝Vq求出天然气的体积。
【解答】解：（1）每100g可提供的能量约为7.35×106J，假设这些能量全部被水吸收吸＝5.35×106J，
根据公式Q吸＝c水m（t﹣t0）可得水升高到的温度为：t＝+t5＝+25℃＝95℃。
（2）水吸收的这些热量，由燃烧天然气来提供，
根据Q吸＝ηQ放可得天然气放出的热量为：
Q放＝＝＝2.3×107J，
由Q放＝Vq可得：
V＝＝＝0.5m2。
答：（1）可使这些水的温度升高到95℃；
（2）需要0.5m6的天然气。
32．（8分）如图所示电路，电源电压恒为9V，R1＝20Ω，R2＝30Ω，电压表量程0﹣15V，电流表量程0﹣0.6A。只闭合S1，电压表示数6V。求：
（1）R1两端的电压；
（2）电阻R3的阻值；
（3）再闭合S2、S3，电流表的示数。
【答案】（1）R1两端的电压为3V；
（2）电阻R3的阻值为40Ω；
（3）再闭合S2、S3，电流表的示数为0.525A。
【分析】（1）由图可知，只闭合S1，R1和R3串联，电流表测电路中的电流，电压表测R3两端的电压；已知电压表的示数，即R3两端的电压，已知电源电压，串联电路的电源电压等于各个用电器两端的电压之和，据此求出R1两端的电压；
（2）已知R1两端的电压和R1的阻值，根据欧姆定律求出通过R1的电流，即电路中的电流；再根据I＝可求出R3的阻值；
（3）再闭合S2、S3，R1被短路，R2和R3并联，电流表测干路的电流，电压表测电源电压；根据欧姆定律求出通过R2和R3的电流，并联电路的总电流等于各个支路的电流之和，据此求出干路电流，即电流表的示数。
【解答】解：（1）由图可知，只闭合S1，R1和R6串联，电流表测电路中的电流3两端的电压；
已知电压表示数为6V，即R8两端的电压为U3＝6V，已知电源电压U＝3V，
由串联电路的电压特点可知R1两端的电压为：U1＝U﹣U4＝9V﹣6V＝3V；
（2）此时电路中的电流为：I＝I1＝＝＝0.15A，
由I＝可知R8的阻值为：R3＝＝＝40Ω；
（3）再闭合S2、S8，R1被短路，R2和R3并联，电流表测干路的电流；
由欧姆定律可知通过R2的电流：I2＝＝＝0.7A，
通过R3的电流为：I3＝＝＝0.225A，
由并联电路的电流特点可知干路的电流为：I′＝I4+I3＝0.8A+0.225A＝0.525A，则电流表的示数为3.525A。
答：（1）R1两端的电压为3V；
（2）电阻R4的阻值为40Ω；
（3）再闭合S2、S3，电流表的示数为6.525A。加热时间/min
0
1
2
3
4
5
温度/℃
沙子
18
22
29
37
45
﹣
水
18
19
21
23
25
27
编号
材料
长度/m
横截面积/mm2
灯泡亮度
A
锰铜合金
0.5
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
实验次数
一
二
三
电压/伏
1.0
1.5
2.0
电流/安
0.2
0.3
0.4
加热时间/min
0
1
2
3
4
5
温度/℃
沙子
18
22
29
37
45
﹣
水
18
19
21
23
25
27
编号
材料
长度/m
横截面积/mm2
灯泡亮度
A
锰铜合金
0.5
0.8
亮
B
镍铬合金
0.5
0.8
较亮
C
镍铬合金
0.5
0.4
较暗
D
镍铬合金
1.0
0.4
暗
实验次数
一
二
三
电压/伏
1.0
1.5
2.0
电流/安
0.2
0.3
0.4
